MANUAL DE USUARIO NXW Aermec

Bomba de calor condensada por agua

RS485

MANUAL DE USO

AERMEC

COMPANY QUALITY SYSTEM

ISO 9001:2000 - Cert. n° 0128/5

AERMEC S.P.A.

C €

NXW

ES

INXWUI - 4437800_00 - 1005

Interfaz de usuario....3

Estructura y navegación de los menús....4

Procedimientos operativos de uso ....5

Menú PRINCIPAL 6

Parámetros QUICK - MENÚ 7

Informaciones sobre el circuito frigorífico....7

Configuraciones generales de regulación....7

Parámetros MENÚ ON/OFF 8

Encendido o apagado de la unidad desde el panel PGD1 8

Parámetros del MENÚ SETPOINT....9

Visualización del setpoint actualmente en uso 9

Configuración del setpoint de trabajo para la modalidad ENFRIAMIENTO 9

Configuración de los setpoint de trabajo para la modalidad CALEFACCIÓN....9

Parámetros del MENÚ ENFRIAM. / CALEFAC.... 10

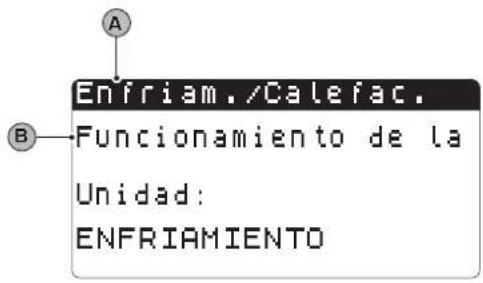

Configuración de la modalidad de funcionamiento ....10

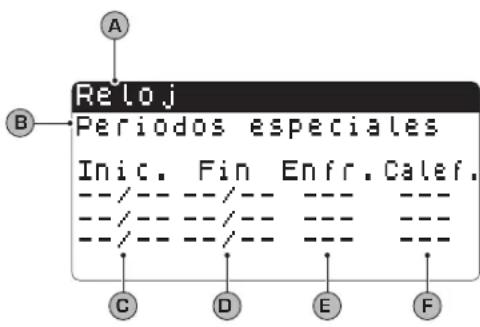

Parámetros del MENÚ RELOJ/FRANJAS 11

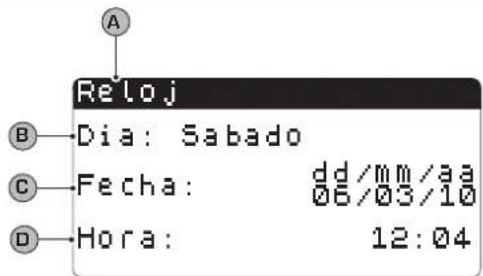

Configuración de la fecha y de la hora del sistema 11

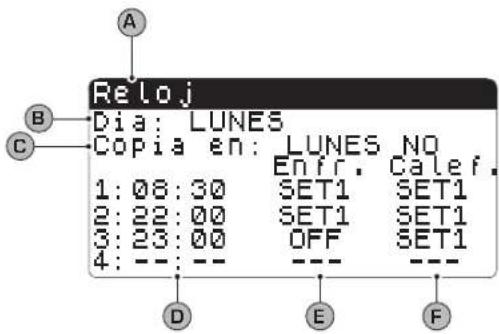

Configuración de las franjas horarias DIARIAS....11

Configuración de los PERIODOS ESPECIALES....12

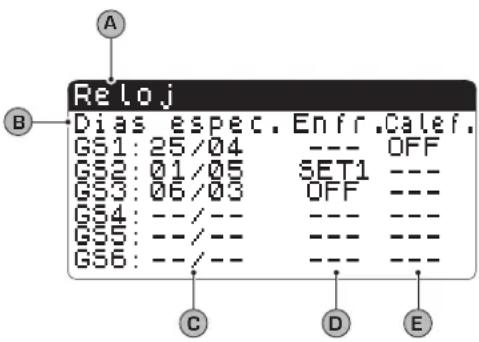

Configuración de los DÍAS ESPECIALES....12

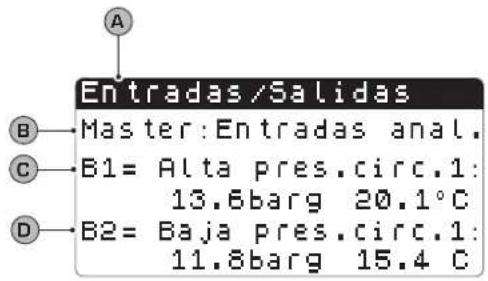

Parámetros MENÚ ENTRADAS / SALIDAS.... 13

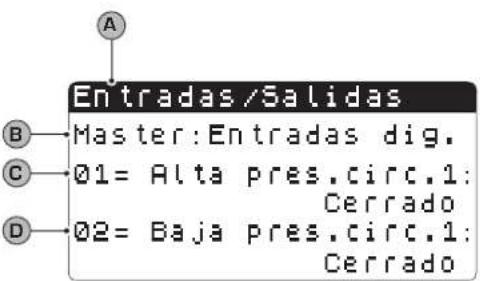

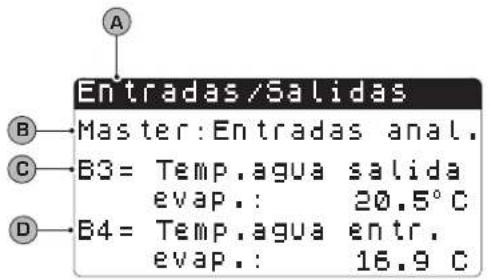

Entradas analógicas Transductores de ALTA/BAJA presión 13

Entradas analógicas Temperatura de SALIDA del condensador 13

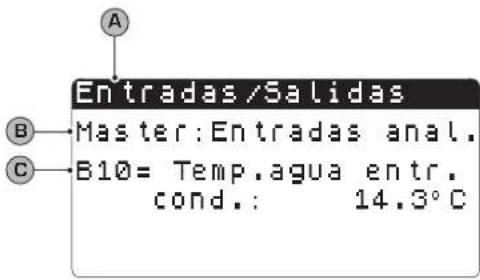

Entradas analógicas Temperatura de ENTRADA del condensador....14

Entradas digitales estado presostatos de ALTA/BAJA presión 14

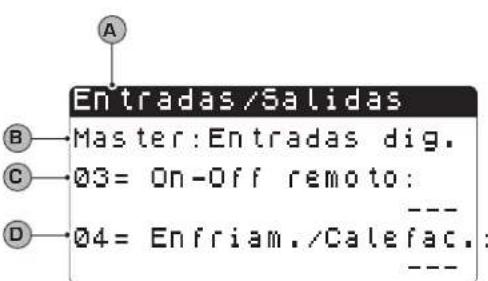

Entradas digitales mandos remotos....14

Entradas digitales Flujóstato y magnetotérmico del compresor 15

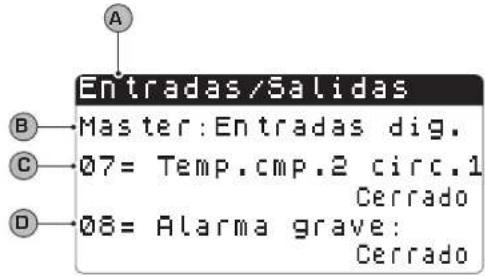

Entradas digitales magnetotérmico del compresor 2 y fases del compresor ....15

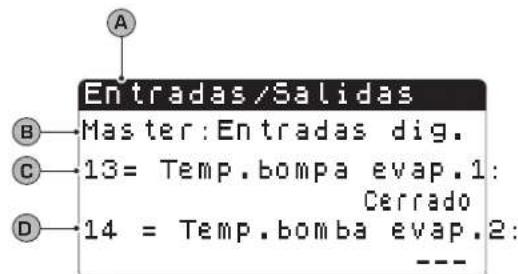

Entradas digitales magnetotérmico de la bomba de los evaporadores ....15

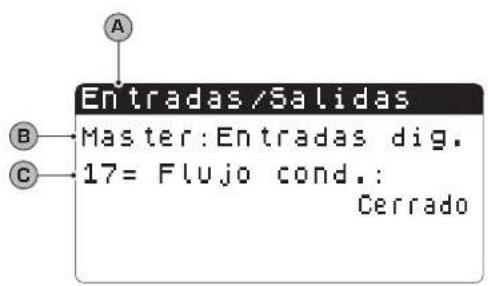

Entradas digitales Flujóstato del condensador....16

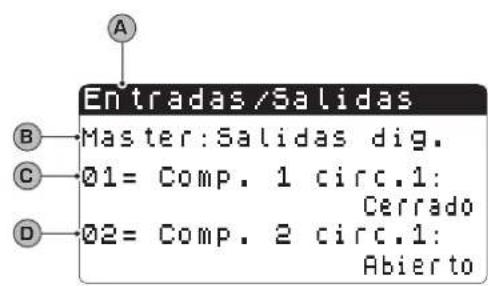

Salidas digitales Compresores....16

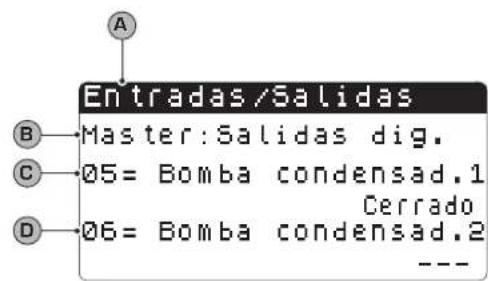

Salidas digitales Bombas del condensador....16

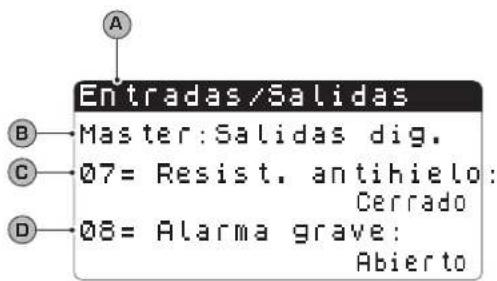

Salidas digitales resistencia antihielo y alarma fases del compresor ....17

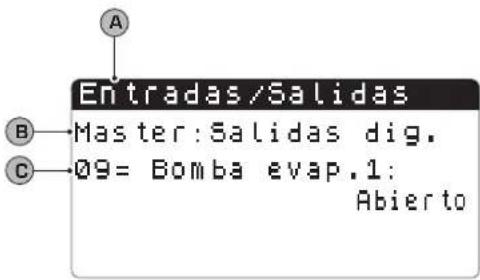

Salidas digitales Bomba del evaporador....17

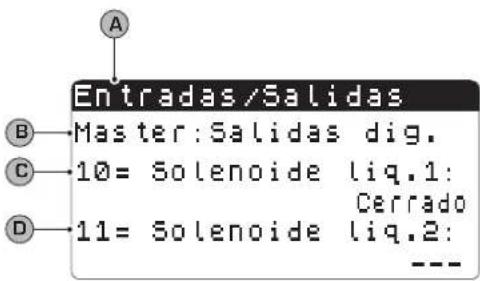

Salidas digitales Válvulas de solenoide....17

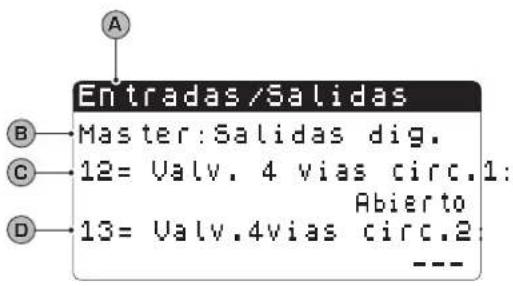

Salidas digitales Válvulas de 4 vías....18

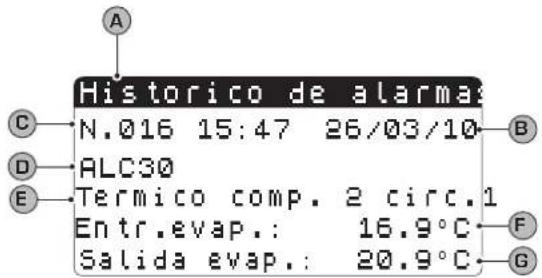

Ejemplo de alarma memorizado....19

Menú ASISTENCIA....20

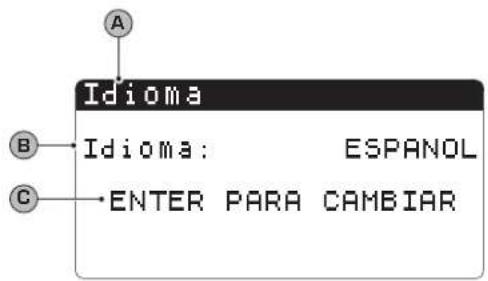

Submenú CAMBIO DE IDIOMA - Selección del idioma....20

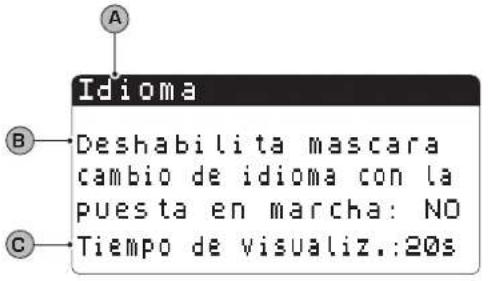

Submenú CAMBIO DE IDIOMA - Habilitación de la selección del idioma con la puesta en marcha....20

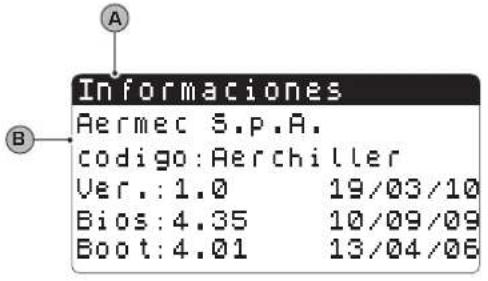

Submenú INFORMACIÓN - Visualización de las informaciones de sistema....20

Submenú CAMBIO DE TARJETA - Visualización de dirección de la tarjeta....21

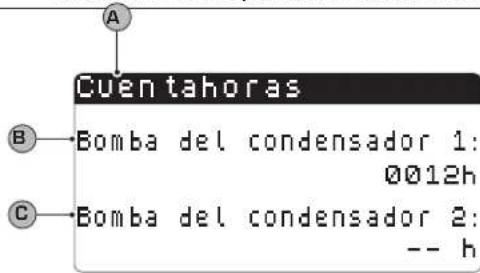

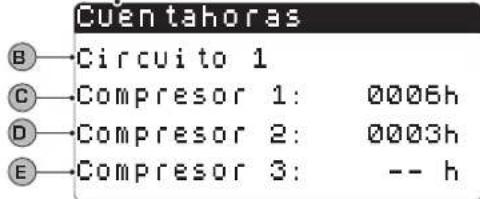

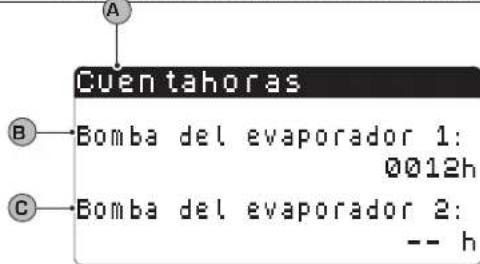

Submenú HORAS TRABAJADAS - Visualización de las horas de funcionamiento de la bomba en los evaporadores......21

Submenú HORAS TRABAJADAS - Visualización de las horas de funcionamiento de los compresores....21

Submenú HORAS TRABAJADAS - Visualización de las horas de funcionamiento de la bomba de los condensadores.....21

Tabla de resumen de las alarmas 22

Interfaz de usuario

El panel de mandos permite configurar rápidamente los parámetros de funcionamiento de la máquina y su visualización. La pantalla está constituida por una matriz de 132 x 64 píxel, que señala el tipo de funcionamiento, visualiza los

parámetros configurados y muestra las posibles intervenciones de alarmas. En la tarjeta se memorizan todas las configuraciones por defecto y las modificaciones que se puedan realizar. Con la instalación del panel remoto PGD1, es

posible repetir a distancia todas las funciones y las configuraciones disponibles en la máquina. La unidad es capaz de reiniciarse automáticamente conservando las configuraciones originales después de una falta de electricidad.

La interfaz de usuario está representada por una pantalla gráfica con seis teclas para la navegación; las visualizaciones están organizadas mediante una jerarquía de menú y se pueden activar presionando las teclas de navegación, el menú principal es la visualización por defecto de estos menús; utilizando las teclas flecha puestas en el lado derecho del panel se navega entre los diferentes parámetros; estas teclas se usan también para modificar los parámetros seleccionados.

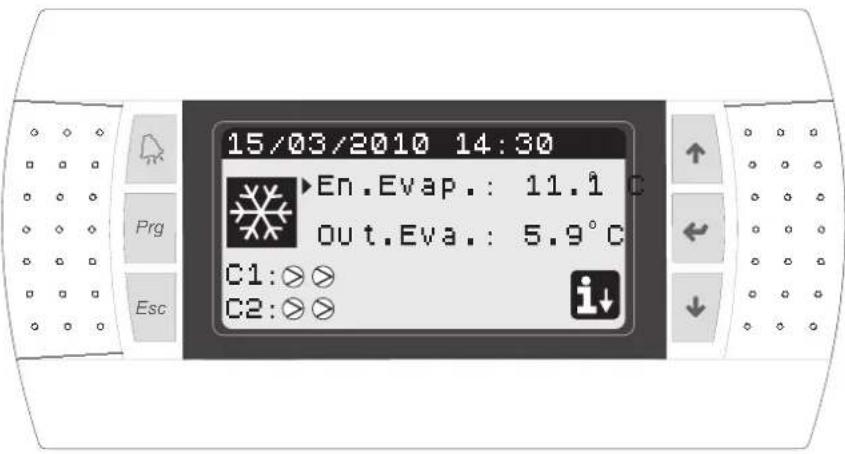

15/03/2010 14:30 ►En.Evap.: 11.1 °C Out.Eva.: 5.9°C C1:⊗⊗ C2:⊗⊗

- TECLAS DE MANDO DE INTERFAZ: • ICONOS DEL MENÚ PRINCIPAL:

Tecla Función
	Tecla ALARMAS• Si se presiona una vez visualiza la lista de las alarmas activas;• Si se presiona de modo prolongado (por los menos 5 segundos) resetea la alarma activa;
[6724]	Tecla ACTIVACIÓN MENÚ• Si se presiona esta tecla se activa la navegación por los menús;
[KA56]	Tecla SALIDA MENÚ• Si se presiona esta tecla se visualiza el menú precedente;
[SK76]	Tecla NAVEGACIÓN (+)• Si se presiona esta tecla durante la navegación por los menús/parámetros, se accede al menú/parámetro sucesivo;• Si se presiona esta tecla durante la modificación de un parámetro; el valor del parámetro seleccionado aumenta;
	Tecla NAVEGACIÓN (enter)• Si se presiona esta tecla durante la navegación por los menús/parámetros, se accede al menú seleccionado;• Si se presiona esta tecla durante la navegación por los parámetros, se selecciona el parámetro visualizado y se accede a la modalidad modificación;• Si se presiona esta tecla durante la modificación de un parámetro; se confirman las modificaciones del valor del parámetro seleccionado;
	Tecla NAVEGACIÓN (-)• Si se presiona esta tecla durante la navegación por los menús/parámetros, se accede al menú/parámetro precedente;• Si se presiona esta tecla durante la modificación de un parámetro; el valor del parámetro seleccionado disminuye;

Icono Significado
	Modalidad enfriamiento activada
	Modalidad calefacción activada
	Modalidad descongelación simultánea activada
	Modalidad descongelación separada activada; esta modalidad está disponible solo para los modelos de doble circuito, en los que se puede realizar la descongelación utilizando solamente un circuito;

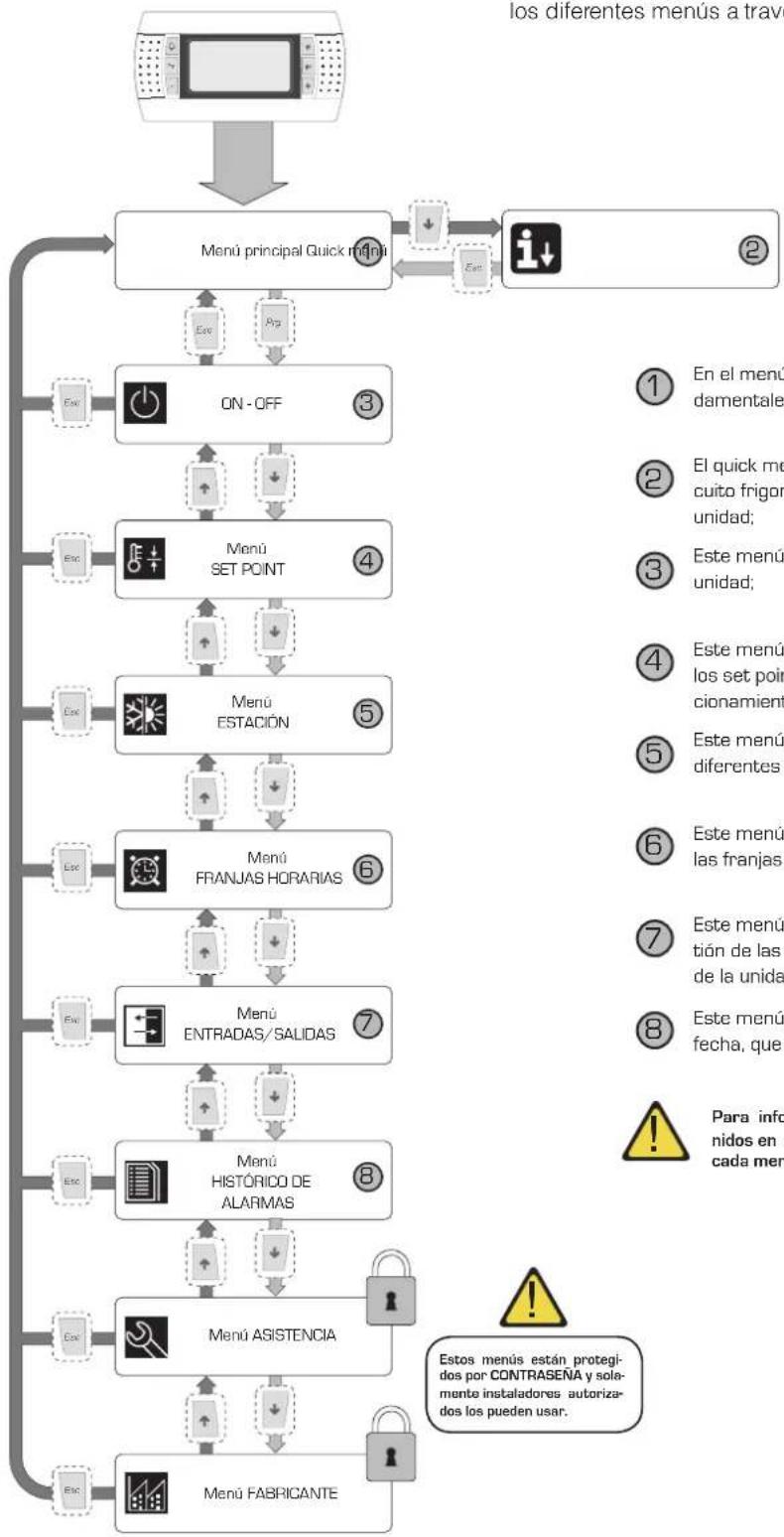

Estructura y navegación de los menús

La navegación por los diferentes menús para la gestión de las unidades NXW está representada por el esquema que se muestra al lado; es este esquema se representan los diferentes menús a través de los

cuales gestionar las funciones de la unidad, ordenados en secuencia y mostrando cuáles teclas funciones hay que presionar para navegar por los menús.

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#fcc,stroke:#333

    note1["① En el menú damentale; ② El quick me cuito frigor unidad; ③ Este menú unidad; ④ Este menú los set poin cionamiento; ⑤ Este menú diferentes; ⑥ Este menú las franjas; ⑦ Este menú tión de las de la unidad; ⑧ Este menú fecha, que para info nidos en cada men"]
    note2["Estos menús están protegidos por CONTRASEÑA y solamente instaladores autorizados los pueden usar."]

① En el menú principal están disponibles las informaciones fundamentales sobre el uso de la unidad;

El quick menú contiene algunas informaciones sobre el circuito frigorífico y sobre el estado de los compresores de la unidad;

Este menú contiene los mandos para encender y apagar la unidad;

4 Este menú contiene los parámetros para la configuración de los set point de trabajo para las diferentes modalidades de funcionamiento de la unidad;

Este menú contiene los parámetros para la selección de las diferentes modalidades de funcionamiento de la unidad;

⑥ Este menú contiene los parámetros para la configuración de las franjas horarias;

⑦ Este menú contiene los parámetros relacionados con la gestión de las entradas y de las salidas controladas por la tarjeta de la unidad;

Este menú contiene la lista de las alarmas, ordenadas por fecha, que se han activado en la unidad;

Para información más detallada sobre los parámetros contenidos en cada menú, consulte los capítulos correspondientes a cada menú.

Procedimientos operativos de uso

Para gestionar o modificar los parámetros operativos de las unidades NXW, es necesario utilizar la interfaz del panel de mandos en la máquina. Las operaciones fundamentales que el usuario debe poder realizar para usar correctamente la unidad son las siguientes:

(1) Pasar de un menú a otro;
(2) Seleccionar y modificar un parámetro;

1

Pasar de un menú a otro

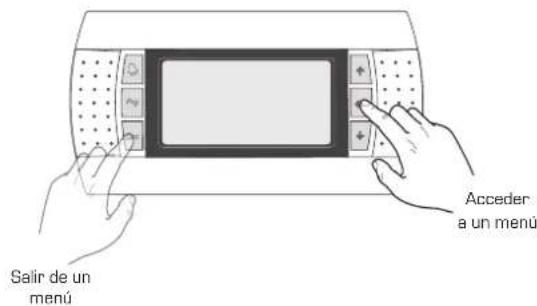

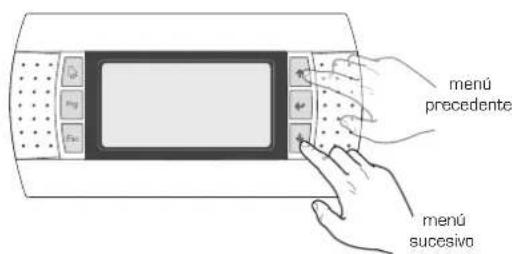

(a) Para poder navegar por los diferentes menús (el orden de visualización de los menús se muestra en la página precedente), hay que acceder primero a la modalidad de selección de los menús, presionando la tecla [____];

(b) Tras acceder a la modalidad de selección de los menús, es posible desplazarse entre ellos usando las teclas flecha: la tecla [+] para acceder al menú precedente, y la tecla [+]; para acceder al menú sucesivo;

menú precedente menú sucesivo

(c) Cuando se visualiza el menú deseado, para acceder al menú presione la tecla [●]; para salir del menú y regresar a la modalidad de selección de los menús, presione la tecla [50];

Salar de un menú Acceder a un menú

2

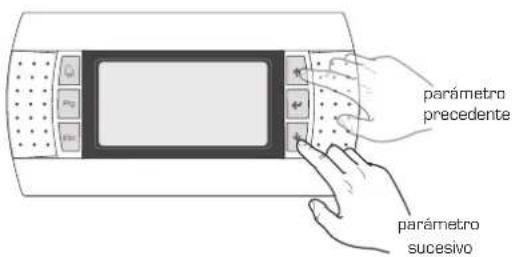

Seleccionar y modificar un parámetro

(a) Tras acceder al menú seleccionado (siguiendo el procedimiento ①) es posible deslizarse entre las ventanas que lo constituyen mediante las teclas flecha, utilizando la tecla (●) para pasar al parámetro precedente, y la tecla (●); para pasar al parámetro sucesivo;

parámetro precedente parámetro sucesivo

(c) Cuando se visualiza el parámetro deseado, para acceder al parámetro presione la tecla [←]; para salir del parámetro y regresar a la modalidad de selección de los parámetros, presione la tecla (→);

ATENCIÓN:

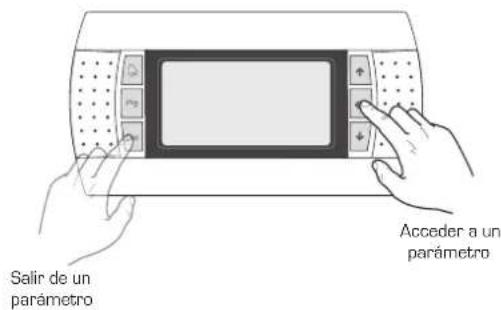

Tras seleccionar un parámetro presionando la tecla (•), se accede automáticamente a la modalidad de modificación de ese parámetro siguiendo este procedimiento, en esta modalidad es posible configurar los valores deseados para los parámetros, siguiendo este procedimiento:

(1) presionando la tecla (•) aparecerá un cursor intermitente cerca del primer campo modificable del parámetro [si no se visualizan campos modificables no aparecerá ningún cursor];
(2) presionando la tecla (♦) o la tecla (♦), se aumenta o se disminuye el valor del campo;
(3) presionando la tecla ( ) se confirman las modificaciones del valor del campo, guardándolo en la memoria;

En base a la tipología de parámetro seleccionado, el número de campos modificables puede variar;

Salir de un parámetro Acceder a un parámetro

Menú PRINCIPAL

Menú PRINCIPAL

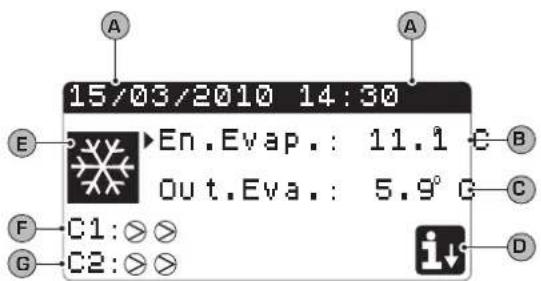

Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Fecha y hora: estos datos se visualizan sólo en esta ventana (ventana por defecto cuando se enciende la unidad, o durante el funcionamiento normal).
	B Temperatura de entrada del evaporador: se visualiza la temperatura del agua de retorno de la instalación;
	C Temperatura de salida del evaporador: se visualiza la temperatura del agua producida por la máquina;
	D Tecla QUICK - MENÚ: icono que representa el acceso al quick menú [para acceder a este menú presione la tecla ];
	E Modalidad: visualiza la modalidad de funcionamiento de la unidad:Modalidad enfriamiento [ ]Modalidad Calefacción [ ]Modalidad descongelación simultánea [ ]Modalidad descongelación separada [ ]
	F / G Estado compresor circuito 1 / 2: se muestra el estado de los compresores de los circuitos 1 y 2 (si la unidad cuenta con dos circuitos frigoríficos) con un icono (si el circuito 1 o 2 cuenta con varios compresores, se usará un icono para cada compresor); los iconos que se pueden usar son:
	Icono FIJO = Compresor APAGADO;Icono INTERMITENTE = Compresor en fase de encendido, en espera de los plazos de seguridad;
	Icono FIJO = Compresor ENCENDIDO;Icono INTERMITENTE = Compresor en fase de apagado, en espera de los plazos de seguridad;
	Compresor apagado forzosamente;
	Compresor limitado;
	Compresor en alarma;

Parámetros QUICK - MENÚ

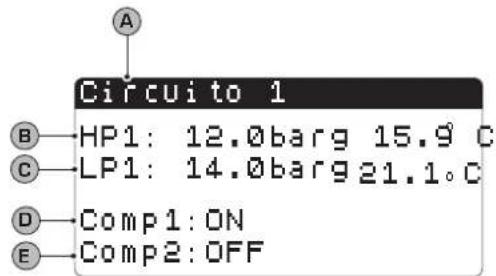

Menú PRINCIPAL - QUICK MENÚ - Informaciones sobre el circuito frigorífico
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Número circuito: Indica el circuito frigorífico al que se refieren los datos visualizados.
	B Alta presión: Indica el valor de alta presión medido en el circuito frigorífico; este dato se expresa en (bar) pero se visualiza también el dato respectivo en temperatura.
	C Presión baja: Indica el valor de baja presión medido en el circuito frigorífico; este dato se expresa en (bar) pero se visualiza también el dato respectivo en temperatura.
	D/E Estado del compresor 1/2: Indica el estado en que se encuentra el compresor 1 (del circuito al que se refiere), este estado puede ser:ON = compresor ENCENDIDO;OFF = compresor APAGADO;OFF alarma = compresor apagado por alarma;OFF espera 180 s. = compresor solicitado pero no se encien-de a causa de los plazos de seguridad;OFF espera 180 s. = compresor solicitado pero no se encien-de a causa de los plazos de seguridad;

Menú PRINCIPAL - QUICK MENÚ - Configuraciones generales de regulación
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Unidad: Indica los parámetros generales con los cuales está configurada la unidad.
	B Set point actual: Indica el valor actualmente configurado como set point de trabajo.
	C Temperatura de regulación: Indica la temperatura detectada por la sonda utilizada (esta sonda puede variar en base al tipo de funcionamiento).
	D Escalones de parcialización requeridos: Indica cuántos compresores están encendidos en cada momento.

NOTA:

ADEMÁS DE ESTAS VISUALIZACIONES PUEDE HABER OTRAS, PERO SÓLO SI LAS HABILITA EL CENTRO DE ASISTENCIA.

Parámetros MENÚ ON/OFF

Menú ON/OFF - Encendido o apagado de la unidad desde el panel PGD1
Visualización en la pantalla de la unidad Índice Visualización/Parámetro

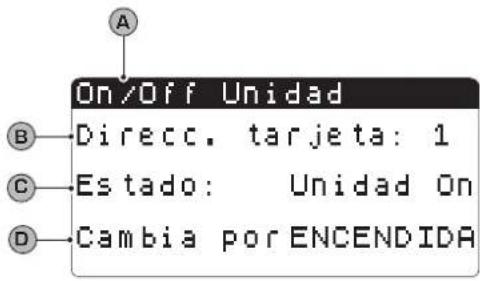

[H407] Parámetros que el usuario puede modificar	A On/Off Unidad: Indica el estado ENCENDIDO/APAGADO de la unidad.

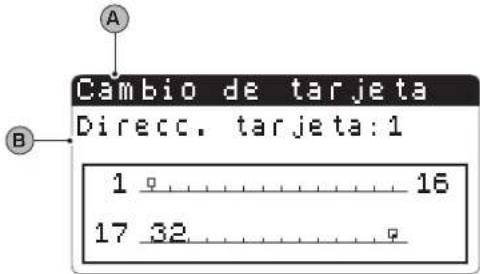

	B Dirección tarjeta: dirección lógica de la tarjeta.
	C Estado: Indica el estado actual de la unidad.
	D Cambia por: indica el estado en el que se va a poner la unidad después de haber confirmado el valor del parámetro; generalmente el valor de este campo corresponde al del campo [C], para encender (si la unidad está apagada) o apagar (si la unidad está encendida), hay que modificar este campo y confirmar la modificación (mediante el procedimiento "selección y modificación de un parámetro" que se describe en el capítulo "Procedimientos operativos de uso".

Parámetros del MENÚ SETPOINT

Menú SET POINT - Visualización del setpoint actualmente en uso
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Setpoint: Indica la temperatura de trabajo.
	B Setpoint actual: indica el setpoint de trabajo actualmente en uso, en base a la modalidad de funcionamiento prevista.

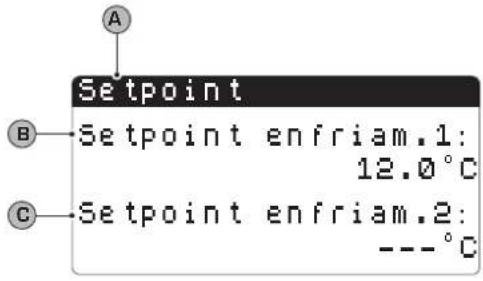

Menú SET POINT - Configuración del setpoint de trabajo para la modalidad ENFRIAMIENTO
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
Parámetros que el usuario puede modificar	A Setpoint: Indica la temperatura de trabajo.

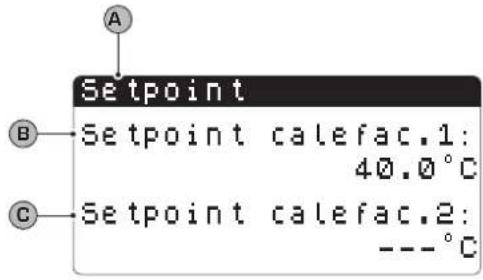

	B Setpoint enfriamiento 1: indica el set de temperatura con el que trabaja la unidad en enfriamiento.
	C Set enfriamiento 2: NO UTILIZADO.

Menú SET POINT - Configuración de los setpoint de trabajo para la modalidad CALEFACCIÓN
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
Parámetros que el usuario puede modificar	A Setpoint: Indica la temperatura de trabajo.
	BSetpoint calefacción 1: indica el set de temperatura con el que trabaja la unidad en calefacción.
	C Set: calefacción 2: NO UTILIZADO.

Menú SET POINT - Configuración de los setpoint de trabajo para la modalidad CALEFACCIÓN
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Setpoint: Indica la temperatura de trabajo.
	B Setpoint calefacción 1: indica el set de temperatura con el que trabaja la unidad en calefacción.
	C Set calefacción 2: NO UTILIZADO.

Parámetros del MENÚ ENFRIAM. / CALEFAC.

Menú ENFRIAM./CALEFAC. - Configuración de la modalidad de funcionamiento
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
Parámetros que el usuario puede modificar	A Enfriamiento/Calefacción: Indica la modalidad de funciona-miento de la unidad.
	B Funcionamiento de la Unidad: indica la modalidad de funciona-miento de la unidad.

Parámetros del MENÚ RELOJ/FRANJAS

Menú RELOJ/FRANJAS - Configuración de la fecha y de la hora del sistema
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
Parámetros que el usuario puede modificar	A Reloj: Indica la fecha y la hora del sistema
	B Día: indica el día de la semana (en base a las configuraciones del sistema).
	C Fecha: Indica la fecha del día.
	D Hora: indica la hora actual.

Menú RELOJ/FRANJAS - Configuración de las franjas horarias DIARIAS
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
Parámetros que el usuario puede modificar	A Reloj: Indica la fecha y la hora del sistema.
	B Día: indica el día de la semana al que se refieren las franjas horarias configuradas en la misma página.
	C Copia en: Indica la posibilidad de copiar las configuraciones de las franjas horarias del día seleccionado en el campo (B), también para otros días (de esta manera no se debe repetir la misma introducción); esta opción se puede usar para copiar las configuraciones en un solo día (seleccionando el día deseado), o para todos los días de la semana.
	D Inicio franja horaria: indica la hora de inicio de las diferentes franjas horarias (máximo 4 franjas diarias); se indica solo el inicio de la franja horaria ya que se considera que el horario de fin para una franja horaria, coincide con el inicio de la sucesiva.
	E / F Enfriamiento/Calefacción: indica la configuración utilizada durante la franja horaria específica en la modalidad enfriamiento o calefacción, se recuerda que las franjas horarias indicadas en este menú se utilizan tanto durante la estación invernal (modalidad calefacción) como durante la veraniega (modalidad enfriamiento), por tanto, en base a la modalidad activa en la unidad, se ejecutará la configuración adecuada; las configuraciones posibles tanto para el enfriamiento como para la calefacción son:SET1 = unidad encendida y en funcionamiento con set point 1 (en base a la estación activa, se seleccionará el setpoint adecuado);OFF = la unidad se apaga;
Menú RELOJ/FRANJAS - Configuración de los PERIODOS ESPECIALES
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Reloj: Indica la fecha y la hora del sistema.
	B Periodos especiales: indica una serie de tres periodos como máximo (un periodo corresponde por lo menos a dos días) para los cuales se programa un comportamiento especial.ATENCIÓN: las configuraciones introducidas como periodos especiales, son prioritarias respecto a las franjas horarias normales.
	C Inicio: Indica la fecha de inicio del periodo especial seleccionado (se recuerda que el periodo especial se puede seleccionar solamente dentro del año en curso, por esta razón la fecha se expresa como día / mes).
	D Fin: indica la fecha de fin del periodo especial seleccionado (se recuerda que el periodo especial se puede seleccionar solamente dentro del año en curso, por esta razón la fecha se expresa como día / mes).
	E / F Enfriamiento/Calefacción: indica la configuración utilizada durante la franja horaria específica en la modalidad enfriamiento o calefacción, se recuerda que las franjas horarias indicadas en este menú se utilizan tanto durante la estación invernal (modalidad calefacción) como durante la veraniega (modalidad enfriamiento), por tanto, en base a la modalidad activa en la unidad, se ejecutará la configuración adecuada; las configuraciones posibles tanto para el enfriamiento como para la calefacción son:• SET1 = unidad encendida y en funcionamiento con set point 1 (en base a la estación activa, se seleccionará el setpoint adecuado);• OFF = la unidad se apaga;

Menú RELOJ/FRANJAS - Configuración de los DÍAS ESPECIALES
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
Parámetros que el usuario puede modificar	A Reloj: Indica la fecha y la hora del sistema.
	B Días especiales: indica una serie de días para los cuales se programa un comportamiento especial.ATENCIÓN: las configuraciones introducidas como días especiales, son prioritarias respecto a las franjas horarias normales y a los periodos especiales.
	C Inicio: Indica el día especial seleccionado (se recuerda que el día especial se puede seleccionar solamente dentro del año en curso, por esta razón la fecha se expresa como día / mes).
	D/E Enfriamiento/Calefacción: indica la configuración utilizada durante la franja horaria específica en la modalidad enfriamiento o calefacción, se recuerda que las franjas horarias indicadas en este menú se utilizan tanto durante la estación invernal (modalidad calefacción) como durante la veraniega (modalidad enfriamiento), por tanto, en base a la modalidad activa en la unidad, se ejecutará la configuración adecuada; las configuraciones posibles tanto para el enfriamiento como para la calefacción son:SET1 = unidad encendida y en funcionamiento con set point 1 (en base a la estación activa, se seleccionará el setpoint adecuado);OFF = la unidad se apaga;

Parámetros MENÚ ENTRADAS / SALIDAS

Menú ENTRADAS/SALIDAS - Entradas analógicas Transductores de ALTA/BAJA presión
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C B1: indica el valor leído en el lado de alta presión del circuito frigorífico indicado; esta lectura se expresa como valor de presión y como valor de temperatura.
	D B2: indica el valor leído en el lado de baja presión del circuito frigorífico indicado; esta lectura se expresa como valor de presión y como valor de temperatura.

Menú ENTRADAS/SALIDAS - Entradas analógicas Temperatura IN/OUT del evaporador
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C B3: indica el valor de la temperatura del agua de salida del evaporador.
	D B2: indica el valor de la temperatura del agua de entrada del evaporador.

Menú ENTRADAS/SALIDAS - Entradas analógicas Temperatura de SALIDA del condensador
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C	B5: indica el valor de la temperatura del agua de salida del condensador.
Menú ENTRADAS/SALIDAS - Entradas analógicas Temperatura de ENTRADA del condensador
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C B10: indica el valor de la temperatura del agua de entrada en el condensador.

Menú ENTRADAS/SALIDAS - Entradas digitales estado presostatos de ALTA/BAJA presión
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C 01: indica el estado del presostato de alta, montado en el circuito frigorífico indicado; el estado de este componente puede ser:• Cerrado = estado normal de trabajo;• Abierto = superación del umbral máximo de presión (Alarma ALTA PRESIÓN);
	D 02: indica el estado del presostato de baja, montado en el circuito frigorífico indicado; el estado de este componente puede ser:• Cerrado = estado normal de trabajo;• Abierto = superación del umbral mínimo de presión (Alarma BAJA PRESIÓN);

Menú ENTRADAS/SALIDAS - Entradas digitales mandos remotos
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C 03: indica el estado de la entrada digital con función de ON-OFF remoto; el estado de esta entrada puede ser:• Cerrado = unidad ON desde remoto;• Abierto = unidad OFF desde remoto• — = entrada no utilizada;
	D 04: indica el estado de la entrada digital con función de ON-OFF remoto; el estado de esta entrada puede ser:• Cerrado = modalidad ENFRIAMIENTO configurada desde remoto;• Abierto = modalidad CALEFACCIÓN configurada desde remoto;• — = entrada no utilizada;
Menú ENTRADAS / SALIDAS - Entradas digitales Flujóstato y magnetotérmico del compresor
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C 05: indica el estado del flujóstato situado en el evaporador; el estado de esta entrada puede ser:Cerrado = funcionamiento normal;Abierto = superación del umbral mínimo de caudal de agua en el evaporador (Alarma flujóstato);
	D 06: indica el estado del magnetotérmico del compresor indicado; el estado de esta entrada puede ser:Cerrado = funcionamiento normal;Abierto = la carga del compresor ha superado el umbral máximo (Alarma magnetotérmico del compresor);

Menú ENTRADAS / SALIDAS - Entradas digitales magnetotérmico del compresor 2 y fases del compresor

Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C 07: indica el estado del magnetotérmico del compresor indicado; el estado de esta entrada puede ser:• Cerrado = funcionamiento normal;• Abierto = la carga del compresor ha superado el umbral máximo (Alarma magnetotérmico del compresor);
	D 08: indica el estado del control de fase de los compresores; el estado de esta entrada puede ser:• Cerrado = funcionamiento normal;• Abierto = se han detectado fases erróneas en el compresor indicado (Alarma grave);

Menú ENTRADAS/SALIDAS - Entradas digitales magnetotérmico de la bomba de los evaporadores
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C/D 13-14: indica el estado del magnetotérmico de la bomba del evaporador indicado; el estado de esta entrada puede ser:• Cerrado = funcionamiento normal;• Abierto = la carga de la bomba ha superado el umbral máximo (Alarma magnetotérmico de la bomba);
Menú ENTRADAS/SALIDAS - Entradas digitales Flujóstato del condensador
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C 17: indica el estado del flujóstato situado en el condensador;el estado de esta entrada puede ser:Cerrado = funcionamiento normal;Abierto = superación del umbral mínimo de caudal de agua en el condensador (Alarma flujóstato);

Menú ENTRADAS/SALIDAS - Salidas digitales Compresores
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:Entradas analógicas;Entradas digitales;Salidas digitales;
	C/D 01-02: indica el estado de los compresores indicados; el estado de estas salidas puede ser:Cerrado = compresor en ON;Abierto = compresor en OFF;

Menú ENTRADAS/SALIDAS - Salidas digitales Bombas del condensador
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
: :	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:Entradas analógicas;Entradas digitales;Salidas digitales;
	C/D 05-06: indica el estado de las bombas indicadas; el estado de estas salidas puede ser:Cerrado = bombas en ON;Abierto = bombas en OFF;— = bomba no presente;
Menú ENTRADAS / SALIDAS - Salidas digitales resistencia antihielo y alarma fases del compresor
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:Entradas analógicas;Entradas digitales;Salidas digitales;
	C 07: indica el estado de la salida digital relacionada con la resistencia antihielo; el estado de esta salida puede ser:Cerrado = funcionamiento normalAbierto = Alarma antihielo activa;
	D 08: indica el estado de la salida digital relacionado con la alarma fases del compresor; el estado de esta salida puede ser:Cerrado = alarma fases compresor en curso;Abierto = ninguna alarma en curso;

Menú ENTRADAS/SALIDAS - Salidas digitales Bomba del evaporador
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C 09: indica el estado de bomba indicada; el estado de esta salida puede ser:• Cerrado = bomba en ON;• Abierto = bomba en OFF;

Menú ENTRADAS/SALIDAS - Salidas digitales Válvulas de solenoide
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:• Entradas analógicas;• Entradas digitales;• Salidas digitales;
	C/D 10-11: indica el estado de las válvulas de solenoide indicadas; el estado de esta salida puede ser:Cerrado = válvula en ON;Abierto = válvula en OFF;— = válvula no presente;
Menú ENTRADAS/SALIDAS - Salidas digitales Válvulas de 4 vías
Visualización en la pantalla de la unidad Índice Visualización/Parámetro
	A Entradas/Salidas: Indica el estado de las diferentes entradas/salidas.
	B Master: indica la tipología de dato visualizado; las visualizaciones pueden ser:Entradas analógicas;Entradas digitales;Salidas digitales;
	C/D 12-13: indica el estado de las válvulas de vías indicadas; el estado de esta salida puede ser:Cerrado = válvula en ON;Abierto = válvula en OFF;— = válvula no presente;

El menú histórico de alarmas no contiene parámetros de usuario como los menús descritos anteriormente; pero en el mismo es posible visualizar las últimas 50 alarmas intervenidas, ordenadas por fecha con algunas informaciones almacenadas sobre el estado de la máquina en el momento en el que intervino la alarma.

La navegación en este menú se puede realizar presionando la tecla ( ), mientras la primera visualización representa la última alarma que intervino, la alarma con índice 001 representa la alarma almacenada más antigua.

Menú HISTÓRICO DE ALARMAS - Ejemplo de alarma memorizado
Visualización en la pantalla de la unidad Índice Visualización
	A Histórico de alarmas: Indica las alarmas almacenadas en memoria.
	B Fecha: indica la fecha y la hora de intervención de la alarma.
	C Índice: indica el índice con el que la alarma está almacenado en la memoria; mientras menor sea el índice, más vieja será la alarma.
	D Código: indica el código de identificación de la alarma (vea tabla de alarmas).
	E Descripción: breve descripción de la alarma.
	F/G Entrada-Salida: indica el valor de temperatura de entrada y de salida del agua en el evaporador, en el momento en el que intervino la alarma en cuestión.

Menú ASISTENCIA

El menú asistencia contiene algunos submenús protegidos por contraseña, estos submenús no están a disposición del usuario, y solamente personal habilitado para la asistencia de las unidades los pueden gestionar.

Menú ASISTENCIA - Submenú CAMBIO DE IDIOMA - Selección del idioma
Visualización en la pantalla de la unidad Índice Visualización
	A Idioma: Indica el idioma del sistema.
	B Idioma: indica el idioma configurado para la visualización.
	C Mando: indica el mando para modificar el idioma del sistema.
[2007] Parámetros que el usuario puede modificar

Menú ASISTENCIA - Submenú CAMBIO DE IDIOMA - Habilitación de la selección del idioma con la puesta en marcha
Visualización en la pantalla de la unidad Índice Visualización
	A Idioma: Indica el idioma de sistema.
	B	Mando: indica la posibilidad de activar o desactivar la selección del idioma de sistema cada vez que se enciende la unidad.
	C Tiempo de visualización: indica el tiempo en el que será posible seleccionar el idioma del sistema durante la ventana de inicio; si la opción de selección del idioma con la puesta en marcha está desactivado, éste parámetro no se visualizará.
Parámetros que el usuario puede modificar

Menú ASISTENCIA - Submenú INFORMACIÓN - Visualización de las informaciones de sistema
Visualización en la pantalla de la unidad Índice Visualización
	A Informaciones: Indica algunas informaciones sobre el sistema.
	B En esta ventana se muestran algunas informaciones relacionadas con el hardware del sistema de control.
Menú ASISTENCIA - Submenú CAMBIO DE TARJETA - Visualización de dirección de la tarjeta
Visualización en la pantalla de la unidad Índice Visualización
	A Cambio de tarjeta: Indica la dirección de la tarjeta.
	B En esta ventana se muestra la dirección de la tarjeta de control.

Menú ASISTENCIA - Submenú HORAS TRABAJADAS - Visualización de las horas de funcionamiento de la bomba en los evaporadores
Visualización en la pantalla de la unidad Índice Visualización
	A Cuentahoras: Indica el número de horas de trabajo de los componentes.
	B Bomba del evaporador 1: indica las horas de funcionamiento de la bomba en el evaporador 1 (si está presente).
	C Bomba del evaporador 2: indica las horas de funcionamiento de la bomba en el evaporador 2 (si está presente).

Menú ASISTENCIA - Submenú HORAS TRABAJADAS - Visualización de las horas de funcionamiento de los compresores
Visualización en la pantalla de la unidad Índice Visualización
[A]	A Cuentahoras: Indica el número de horas de trabajo de los componentes.
	B Circuito 1: Indica el número del circuito al que se refieren los compresores.
	C/D/E Compresor: indica las horas de funcionamiento de los compresores presentes en la unidad.

Menú ASISTENCIA - Submenú HORAS TRABAJADAS - Visualización de las horas de funcionamiento de la bomba de los condensadores
Visualización en la pantalla de la unidad Índice Visualización
	A Cuentahoras: Indica el número de horas de trabajo de los componentes.
	B Bomba del condensador 1: indica las horas de funcionamiento de la bomba en el condensador 1 (si está presente).
	C Bomba del condensador 2: indica las horas de funcionamiento de la bomba en el condensador 2 (si está presente).

Tabla de resumen de las alarmas

Las unidades prevén la señalización de posibles funcionamientos incorrectos, estas señalizaciones se indican con el parpadeo de la tecla alarma (tecla campana) en la parte izquierda de la pantalla, y si se presiona sucesivamente la misma, se muestra la alarma en curso. Estas alarmas se pueden restablecer de modo automático, manual o semi-automático (en base a la tipología y a la gravedad de la alarma que tuvo lugar); para resetear el mensaje de alarma es necesario presionar nuevamente la tecla campana (se recuerda que resetear la alarma no soluciona el problema que la ha generado, sino que simplemente la elimina de la visualización). En la tabla sucesiva se listan los posibles errores que la unidad puede generar, y una breve explicación de las posibles causas.

Modalidad de restablecimiento de las alarmas:

Modalidad de restablecimiento manual:

La unidad se enciende manualmente, desconectando y volviendo a suministrar tensión.

Modalidad de restablecimiento automático:

La unidad se enciende automáticamente.

Modalidad de restablecimiento semi-automático:

La unidad se vuelve a encender automáticamente si la alarma se repite como máximo tres veces consecutivamente, después una posible alarma nueva bloquea la unidad y hace necesario un restablecimiento manual.

Tabla de resumen de las ALARMAS

Código de alarma Restablecimiento Descripción
ALG01 Tarjeta reloj av o desconectada
ALG02 Expansión de m la dañada
ALR03 Alarma grave c lada digital
AL004 Slave desconec
ALA05 Sonda de alta p del circuito 1 averiada o desconectada
ALA06 Sonda de alta p [34ZS] del circuito 2 averiada o desconectada
ALA07 Sonda de alta p del circuito 3 averiada o desconectada
ALA08 Sonda de alta p del circuito 4 averiada o desconectada
ALA09 Sonda de baja h del circuito 1 averiada o desconectada
ALA10 Sonda de baja h del circuito 2 averiada o desconectada
Tabla de resumen de las ALARMAS
Código de alarma Restablecimiento Descripción
ALA11 Sonda de baja del circuito 3 averiada o desconectada
ALA12 Sonda de baja del circuito 4 averiada o desconectada
ALA13 Sonda de temp a del agua en entrada al evaporador averiada o desconectada
ALA14 Sonda de temp a del agua en entrada al condensador averiada o desconectada
ALA15 Sonda de temp a del agua en salida al evaporador averiada o desconectada
ALA16 Sonda de temp a del agua en salida al evaporador 1 averiada o desconectada
ALA17 Sonda de temp [3AGS] a del agua en salida al evaporador 2 averiada o desconectada
ALA18 Sonda de temp a del agua en salida al evaporador 3 averiada o desconectada
ALA19 Sonda de temp a del agua en salida al evaporador 4 averiada o desconectada
ALA20 Sonda de temp a del agua en salida al condensador 1 averiada o desconectada
ALA21 Sonda de temp a del agua en salida al condensador 2 averiada o desconectada
ALA22 Sonda de temp a del agua en salida al condensador 3 averiada o desconectada
ALA23 Sonda de temp a del agua en salida al condensador 4 averiada o desconectada
ALA24 Sonda de temp [HTWS] a del agua del evaporador averiada o desconectada
ALA25 Sonda de temp a exterior averiada o desconectada
ALT26 Se requiere el r imiento del compresor 1 - circuito 1
ALT26 Se requiere el r imiento del compresor 2 - circuito 1
ALT26 Se requiere el r imiento del compresor 3 - circuito 1
ALT26 Se requiere el r imiento del compresor 1 - circuito 2
ALT26 Se requiere el r imiento del compresor 2 - circuito 2
ALT26 Se requiere el r imiento del compresor 3 - circuito 2
ALT26 Se requiere el r imiento del compresor 1 - circuito 3
ALT26 Se requiere el n	nimiento del compresor 2 - circuito 3
ALT26 Se requiere el n	nimiento del compresor 3 - circuito 3
ALT26 Se requiere el n	nimiento del compresor 1 - circuito 4
ALT26 Se requiere el n	nimiento del compresor 2 - circuito 4
ALT26 Se requiere el n	nimiento del compresor 3 - circuito 4
ALT27 Se requiere el n	nimiento del ventilador condensación grupo 1
ALT27 Se requiere el n	nimiento del ventilador condensación grupo 2
ALT28 Se requiere el n	nimiento de la bomba del condensador 1
ALT28 Se requiere el n	nimiento de la bomba del condensador 2
ALT29 Se requiere el n	nimiento de la bomba del evaporador 1
ALT29 Se requiere el n	nimiento de la bomba del condensador 2
ALC30 Magnetotérmic	presor 1 circuito 1
ALC30 Magnetotérmic	presor 2 circuito 1
ALC30 Magnetotérmic	presor 3 circuito 1
ALC30 Magnetotérmic	presor 1 circuito 2
ALC30 Magnetotérmic	presor 2 circuito 2
ALC30 Magnetotérmic	presor 3 circuito 2
ALC30 Magnetotérmic	presor 1 circuito 3
ALC30 Magnetotérmic	presor 2 circuito 3
ALC30 Magnetotérmic	presor 3 circuito 3
ALC30 Magnetotérmic	presor 1 circuito 4
ALC30 Magnetotérmic	presor 2 circuito 4
ALC30 Magnetotérmid		presor 3 circuito 4
ALW31 Compresores d		b1 forzados en OFF para antihielo
ALW31 Compresores d		b2 forzados en OFF para antihielo
ALW31 Compresores d		b3 forzados en OFF para antihielo
ALW31 Compresores d		b4 forzados en OFF para antihielo
ALW32 Circuito 1 fin de		gelación por tiempo máximo
ALW32 Circuito 2 fin de		gelación por tiempo máximo
ALW32 Circuito 3 fin de		gelación por tiempo máximo
ALW32 Circuito 4 fin de		gelación por tiempo máximo
ALW33 Circuito 1 fin bl	[287Y]	de vacío por tiempo máximo
ALW33 Circuito 2 fin bl		de vacío por tiempo máximo
ALW33 Circuito 3 fin bl		de vacío por tiempo máximo
ALW33 Circuito 4 fin bl		de vacío por tiempo máximo
ALB34 Baja presión del		resostato circuito 1
ALB34 Baja presión del		resostato circuito 2
ALB34 Baja presión del		resostato circuito 3
ALB34 Baja presión del		resostato circuito 4
ALB35 Baja presión del		bonda circuito 1
ALB35 Baja presión del		bonda circuito 2
ALB35 Baja presión del		bonda circuito 3
ALB35 Baja presión del		bonda circuito 4
ALB36 Alta presión del		lesostato circuito 1
ALB36	Alta presión des	esostato circuito 2
ALB36	Alta presión des	esostato circuito 3
ALB36	Alta presión des	esostato circuito 4
ALB36	Alta presión des	hda circuito 1
ALB36	Alta presión des	hda circuito 2
ALB36	Alta presión des [KAYS]	hda circuito 3
ALB36	Alta presión des	hda circuito 4
ALP38	Aviso falta de flu	hba 1 evaporador
ALP39	Aviso falta de flu	hba 2 evaporador
ALP40	Falta de flujo bo	evaporador
ALP41	Falta de flujo bo	evaporador
ALP42	Magnetotérmic	l bomba 1 evaporador
ALP43	Magnetotérmic	l bomba 2 evaporador
ALP44	Aviso falta de flu	hba 1 condensador
ALP45	Aviso falta de flu	hba 2 condensador
ALP46	Falta de flujo bo	condensador
ALP47	Falta de flujo bo	condensador
ALP48	Alarma antihielc	lto 1
ALP48	Alarma antihielc	lto 2
ALP48	Alarma antihielc	lto 3
ALP48	Alarma antihielc	lto 4
ALP49	Alarma antihielc [CGZT]	lto 1-2
ALP49 Alarma antihieli	ito 3-4
ALC50 Alarma antihieli	ad
ALC51 Aviso prevencid	presión circuito 1
ALC51 Aviso prevencid	presión circuito 1
ALC51 Aviso prevencid	nielo circuito 1
ALC52 Aviso prevencid	presión circuito 2
ALC52 Aviso prevencid	presión circuito 2
ALC52 Aviso prevencid	nielo circuito 2
ALC53 Aviso prevencid	presión circuito 3
ALC53 Aviso prevencid	presión circuito 3
ALC53 Aviso prevencid	nielo circuito 3
ALC54 Aviso prevencid	presión circuito 4
ALC54 Aviso prevencid	presión circuito 4
ALC54 Aviso prevencid	nielo circuito 4
ALC55 Aviso prevencid	nielo circuitos 1-2
ALC55 Aviso prevencid	nielo circuitos 3-4
ALC56 Aviso prevencid	nielo unidad
AL57 Alarma pCOe del	ctada
AL58 Alarma sonda 1	[TYS7] averiada
AL59 Alarma sonda 2	averiada
AL60 Alarma sonda 3	averiada
AL61 Alarma sonda 4	averiada
AL62 Alarma I/O inco te
AL63 Alarma magneto o bomba 1 condensador
AL64 Alarma magneto o bomba 2 condensador
AL65 Alarma térmico dores circuito 1
AL66 Alarma térmico dores circuito 2

NOTA

No todas las alarmas son visibles, esto depende del tipo de máquina

Los datos técnicos indicados en la presente documentación no son vinculantes.

Aermec S.p.A. se reserva el derecho de realizar en cualquier momento las modificaciones que estime necesarias para mejorar el producto.
