MANUALE UTENTE NXW Aermec

Interfaccia utente .... 3

Struttura e navigazione menù....4

Procedure operative di utilizzo 5

Menù PRINCIPALE 6

Parametri QUICK - MENÚ 7

Informazioni circuito frigorifero....7

Impostazioni generali di regolazione....7

Parametri MENÚ ON/OFF 8

Accensione o spegnimento unità da pannello PGD1 8

Parametri MENÚ SET POINT 9

Visualizzazione del setpoint attualmente in uso 9

Impostazione del setpoint di lavoro per la modalità RAFFREDDAMENTO ....9

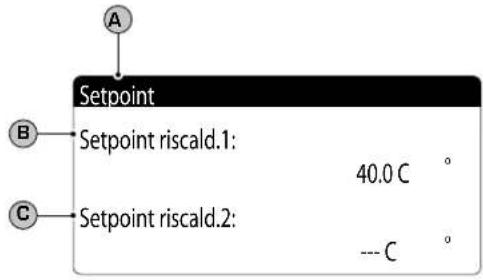

Impostazione dei setpoint di lavoro per la modalità RISCALDAMENTO ....9

Parametri MENÚ RAFFREDD. / RISCALD.... 10

Impostazione della modalità di funzionamento....10

Parametri MENÚ OROLOGIO/FASCE....11

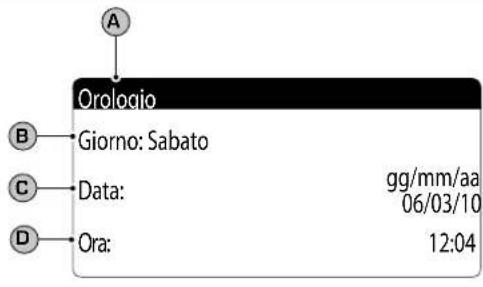

Impostazione della data e dell'ora del sistema....11

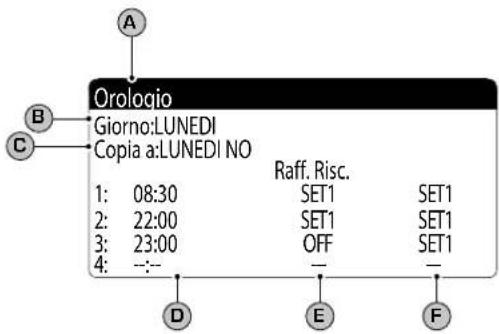

Impostazione delle fasce orarie GIORNALIERE....11

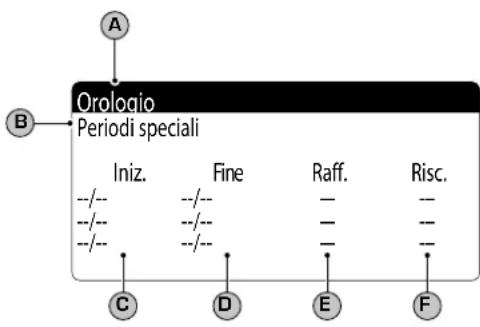

Impostazione dei PERIODI SPECIALI 12

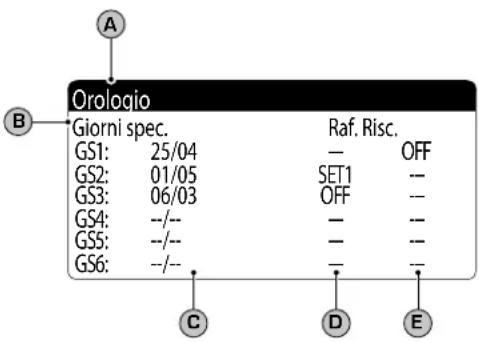

Impostazione dei GIORNI SPECIALI 12

Parametri MENÚ INGRESSI / USCITE....13

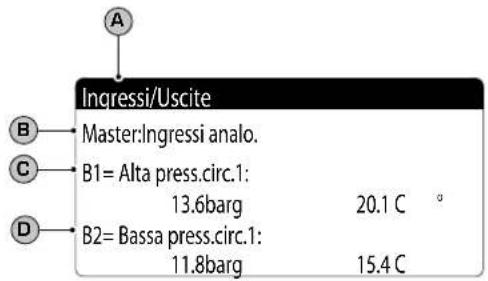

Ingressi analogici Trasduttori ALTA/BASSA pressione 13

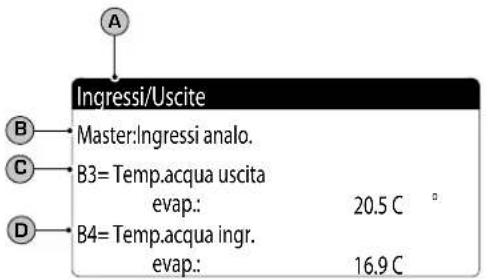

Ingressi analogici Temperatura IN/OUT evaporatore ....13

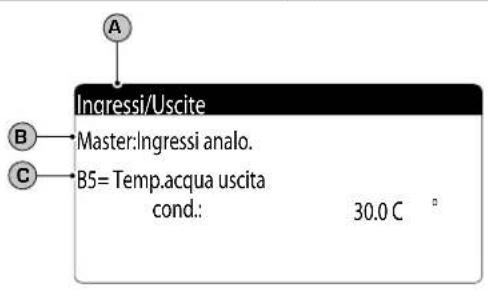

Ingressi analogici Temperatura USCITA condensatore 13

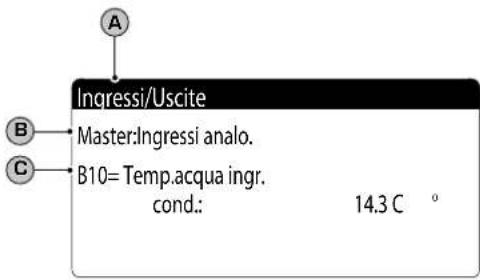

Ingressi analogici Temperatura INGRESSO condensatore 14

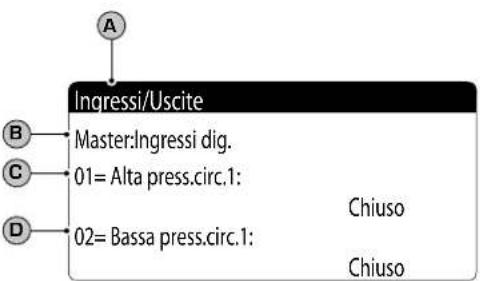

Ingressi digitali stato pressostati ALTA/BASSA pressione 14

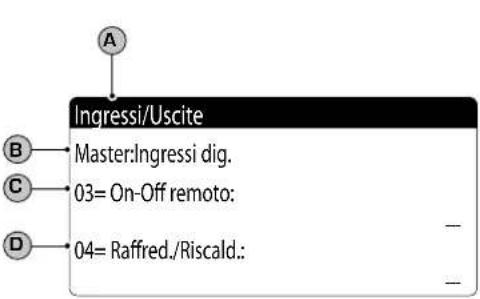

Ingressi digitali comandi remoti....14

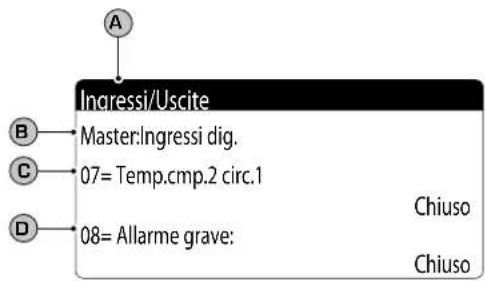

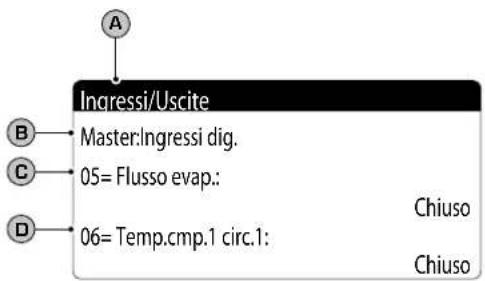

Ingressi digitali Flussostato e magnetotermico compressore ....15

Ingressi digitali magnetotermico compressore 2 e fasi compressore ....15

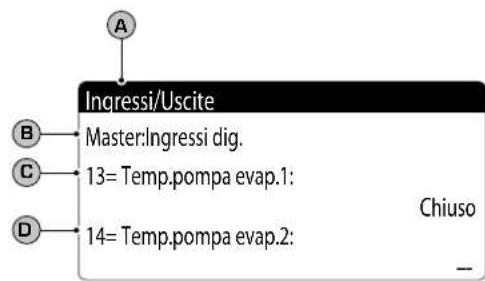

Ingressi digitali magnetotermico pompa evaporatori....15

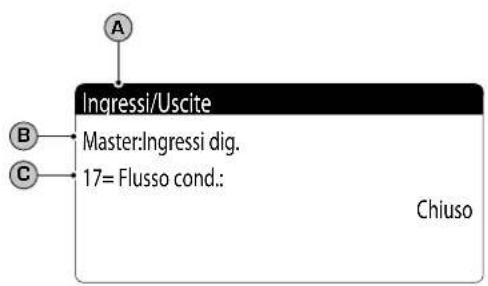

Ingressi digitali Flussostato condensatore....16

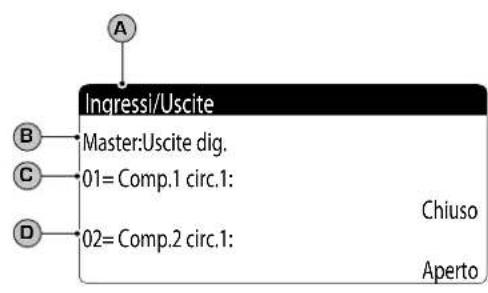

Uscite digitali Compressori....16

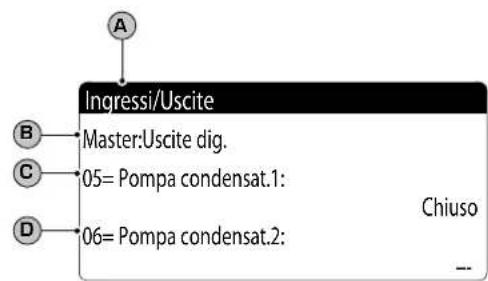

Uscite digitali Pompe condensatore 16

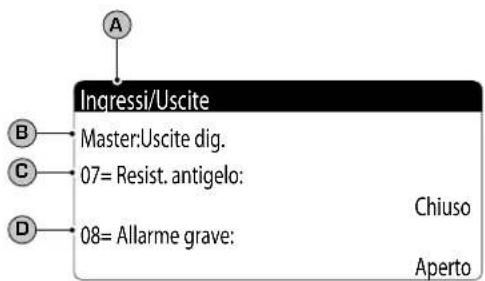

Uscite digitali resistenza antigelo e allarme fasi compressore ....17

Uscite digitali Pompa evaporatore....17

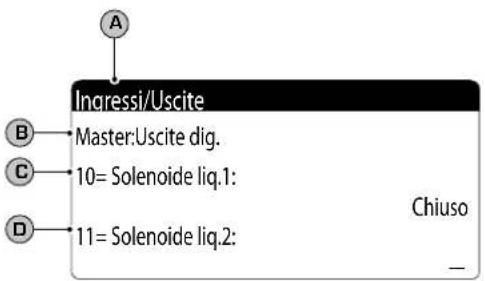

Uscite digitali Valvole solenoidi....17

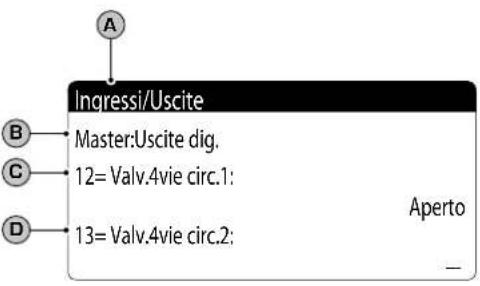

Uscite digitali Valvole 4 vie....18

Storico ALLARMI....19

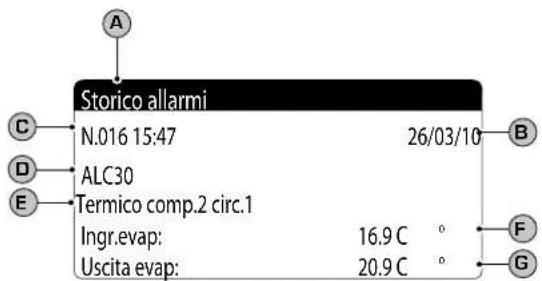

Esempio di allarme storicizzato....19

Menù ASSISTENZA....20

Selezione lingua....20

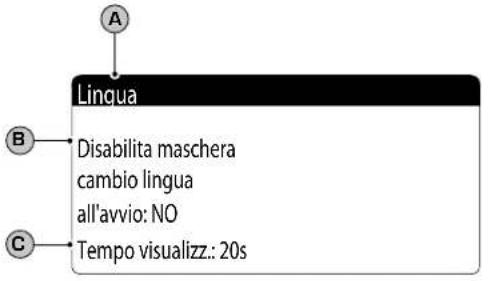

Abilitazione selezione lingua all'avvio....20

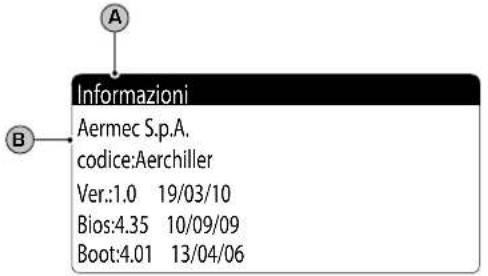

Visualizzazione informazioni di sistema....20

Visualizzazione indirizzo della scheda 21

Visualizzazione ore di funzionamento pompa evaporatori....21

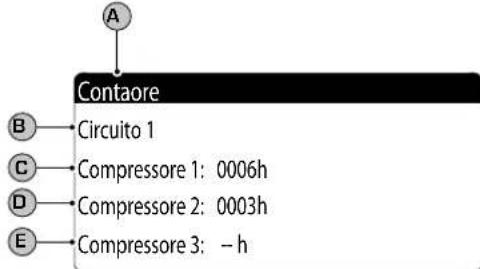

Visualizzazione ore di funzionamento compressori....21

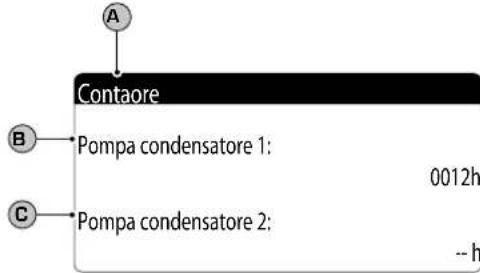

Visualizzazione ore di funzionamento pompa condensatori....21

Tabella riassuntiva allarmi 22

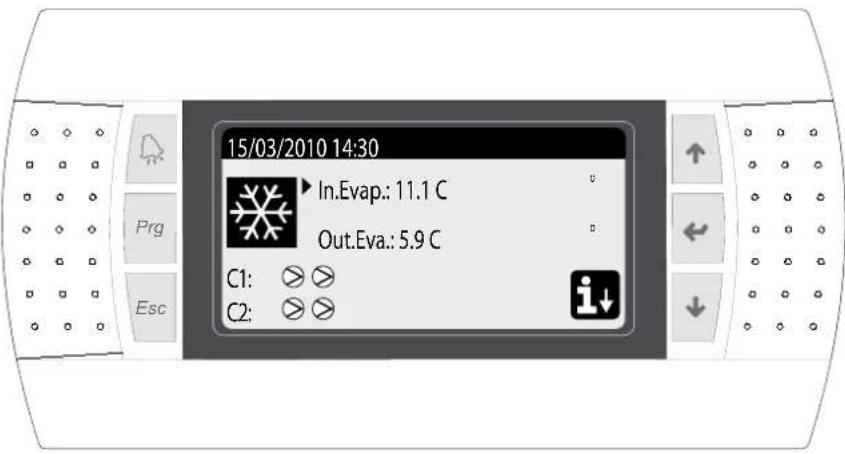

Interfaccia utente

Il pannello comandi dell'unità permette una rapida impostazione dei parametri di funzionamento della macchina e la loro visualizzazione. Il display è costituito una matrice grafica di 132 x 64 pixel, per la segnalazione del tipo di funzionamento la visualizzazione dei parametri impostati e degli eventuali allarmi intervenuti. Nella scheda vengono memorizzate tutte le impostazioni di default ed eventuali modifiche. Con l'installazione di pannello remoto PGD1, è possibile

replicare a distanza tutte le funzioni ed i settaggi disponibili da bordo macchina. Dopo un caso di mancanza di tensione, l'unità è in grado di riavviarsi automaticamente conservando le impostazioni originali.

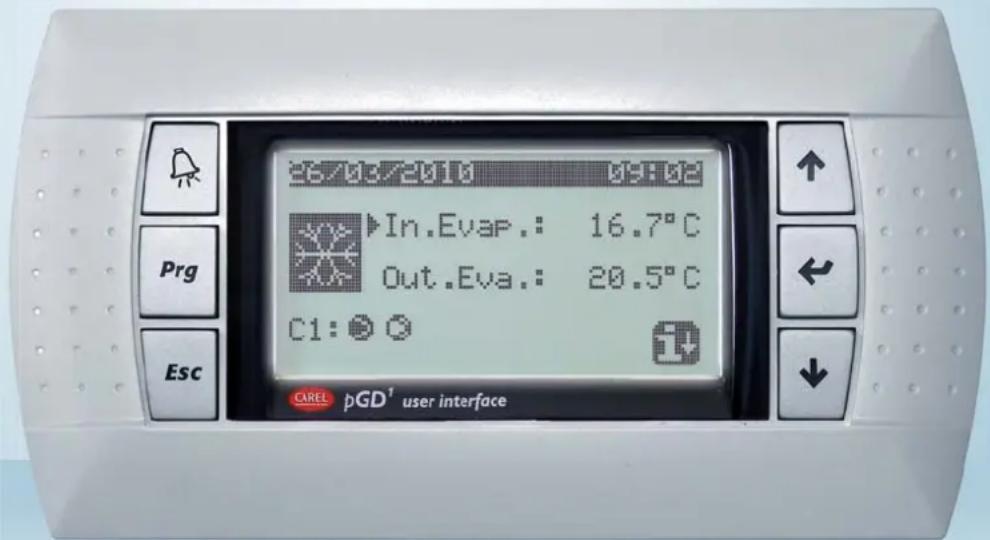

L'interfaccia utente è rappresentata da un display grafico con sei tasti per la navigazione; le visualizzazioni sono organizzate tramite una gerarchia di menù, attivabili tramite la pressione dei tasti navigazione, il default nella visualizzazione di questi menù e rappresentato dal menù principale; la navigazione tra i vari parametri avviene utilizzando i tasti freccia posti sul lato destro del pannello; tali tasti vengono utilizzati anche per la modifica dei parametri selezionati.

15/03/2010 14:30 In.Evap.: 11.1 C Out.Eva.: 5.9 C C1: >> C2: >>

• TASTI COMANDO INTERFACCIA:

Tasto Funzione
	Tasto ALLARMIUna singola pressione visualizza la lista allarmi attivi;Una pressione prolungata (almeno 5 secondi) resetta l'al-larme attivo;
	Tasto ATTIVAZIONE MENÜLa pressione di questo tasto attiva la navigazione tra i menù;
	Tasto USCITA MENÜLa pressione di questo tasto riporta la visualizzazione al menù precedente;
	Tasto NAVIGAZIONE (+)La pressione di questo tasto durante la navigazione tra i menù/parametri, permette di passare al menù/parametro successivo;La pressione di questo tasto durante la modifica di un para-metro, incrementa il valore del parametro selezionato;
	Tasto NAVIGAZIONE (enter)La pressione di questo tasto durante la navigazione tra i menù, permette di entrare nel menù selezionato;La pressione di questo tasto durante la navigazione tra i parametri, permette di selezionare il parametro visualizzato ed entrare in modalità modifica;La pressione di questo tasto durante la modifica di un parametro, conferma le modifiche al valore del parametro selezionato;
	Tasto NAVIGAZIONE (-)La pressione di questo tasto durante la navigazione tra i menù/parametri, permette di passare al menù/parametro precedente;La pressione di questo tasto durante la modifica di un para-metro, decrementa il valore del parametro selezionato;

• ICONE MENÚ PRINCIPALE:

Icona Significato
	Modalità raffreddamento attivata
	Modalità riscaldamento attivata
	Modalità sbrinamento contemporaneo attivata
	Modalità sbrinamento separata attivata; questa modalità è disponibile solo per i modelli bi-circuito, nei quali è possibile procedere allo sbrinamento impegnando un solo circuito;
Icona Significato
	• Icona FISSA = Compressore SPENTO;• Icona LAMPEGGIANTE = Compressore in fase di accensione, in attesa delle tempistiche di sicurezza;
	• Icona FISSA = Compressore ACCESO;• Icona LAMPEGGIANTE = Compressore in fase di spegnimento, in attesa delle tempistiche di sicurezza;
	Compressore spento forzatamente;
	Compressore limitato;
	Compressore in allarme;
	Accesso al “quick menù” tramite la pressione del tasto

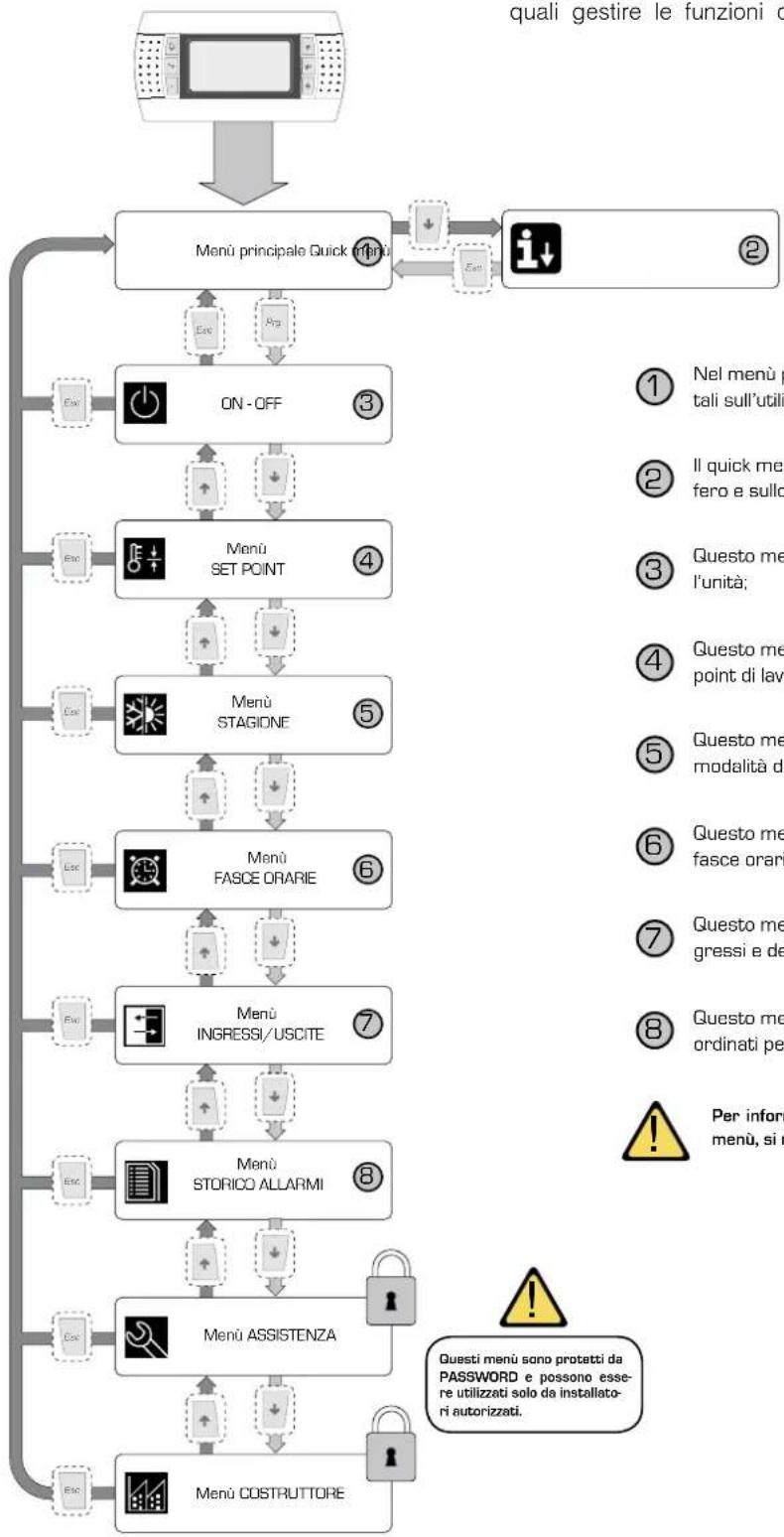

Struttura e navigazione menù

La navigazione nei vari menù per la gestione delle unità NXW, è rappresentata dallo schema proposto a lato; in tale schema sono rappresentati i vari menù tramite i quali gestire le funzioni dell'unità,

ordinati per sequenza ed evidenziando quali tasti funzione sia necessario premere per navigare tra i vari menù.

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#ffc,stroke:#333

    note right of A: Quali gestire le funzioni o
    note left of A: Nel menù p tali sull'utili
    note right of B: Il quick me fero e sullo
    note left of C: Questo me l'unità;
    note right of D: Questo me point di lav
    note left of E: Questo me modalità di
    note right of F: Questo me fasce orari
    note right of G: Questo me gressi e de
    note right of H: Questo me ordinati per
    note right of I: Per informe menù, si r
    note right of J: Questi menù sono protatti da PASSWORD e possono essere utilizzati solo da installatori autorizzati.
    note right of K: Questi menù sono protatti da PASSWORD e possono essere utilizzati solo da installatori autorizzati.

① Nel menù principale sono disponibili le informazioni fondamentali sull'utilizzo dell'unità;

② Il quick menù contiene alcune informazioni sul circuito frigorifero e sulla stato dei compressori dell'unità;

③ Questo menù contiene i comandi per accendere e spegnere l'unità;

④ Questo menù contiene i parametri per l'impostazione dei set point di lavoro per le varie modalità di funzionamento dell'unità;

⑤ Questo menù contiene i parametri per la selezione delle varie modalità di funzionamento dell'unità;

⑥ Questo menù contiene i parametri per l'impostazione delle fasce orarie;

⑦ Questo menù contiene i parametri legati alla gestione degli ingressi e delle uscite pilotate dalla scheda dell'unità;

⑧ Questo menù contiene la lista degli allarmi avvenuti sull'unità ordinati per data;

Per informazioni più dettagliate sui parametri contenuti in ogni menù, si rimanda al capitoli relativi ad ogni menù.

Procedure operative di utilizzo

Per gestire o modificare i parameteri operativi delle unità NXW, è necessario utilizzare l'interfaccia del pannello comandi a bordo macchina. Le operazioni fondamentali che l'utente deve essere in grado di eseguire per un corretto utilizzo dell'unità sono:

(1) Passare da un menù ad un altro;
(2) Selezionare e modificare un parametro;

1

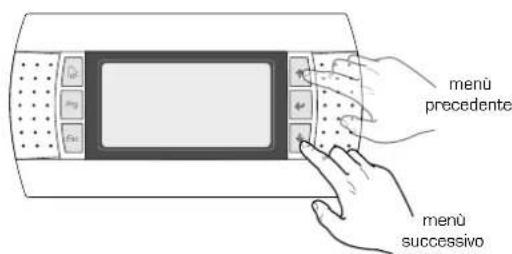

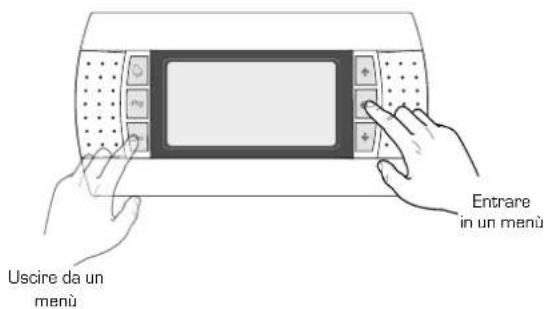

Passare da un menù ad un altro

(a) Per poter scorrere tra i vari menù [l'ordine con cui i menù vengono visualizzati, è rappresentato nella pagina precedente] è prima necessario entrare nella modalità di selezione menù, premendo il tasto [1997];

(b) Una volta entrati nella modalità di selezione dei menù, è possibile scorrere tra di essi utilizzando i tasti freccia: il tasto (+) per passare al menù precedente, ed il tasto (+); per passare al menù successivo;

menú precedente menú successivo

(c) Quando si visualizza il menù desiderato, per entrare nel menù premere il tasto [←]; per uscire dal menù e tornare nella modalità di selezione menù, premere il tasto [→];

Uscire da un menù Entrare in un menù

2

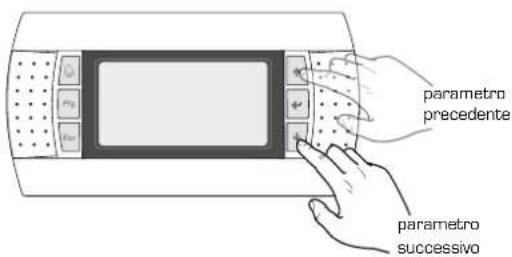

Selezionare e modificare un parametro

(a) Una volta entrati nel menù scelto (seguendo la procedura ①) è possibile scorrere tra le finestre che lo compongono utilizzando i tasti freccia, utilizzando il tasto [+] per passare al parametro precedente, ed il tasto [+]; per passare al parametro successivo;

parametro precedente parametro successivo

(c) Quando si visualizza il parametro desiderato, per entrare nel parametro premere il tasto [●]; per uscire dal parametro e tornare nella modalità di selezione parametri, premere il tasto [●];

ATTENZIONE:

Una volta selezionato un parametro con la pressione del tasto (•), si entra automaticamente nella modalità modifica di quel parametro, da questa modalità e possibile impostare i valori desiderati per i parametri, seguendo la seguente procedura:

[1] premendo il tasto ( ) comparirà un cursore lampeggiante vicino al primo campo moficabile del parametro [se non sono visualizzati campi modificabili non comparirà nessun cursore];
(2) premendo il tasto ( + ) o il tasto ( + ), si aumenterà o diminuirà il valore del campo;
(3) premendo il tasto ( ) verranno confermate le modifiche al valore del campo, salvandolo in memoria;

In base alla tipologia di parametro scelto, il numero di campi modificabili potrebbero variare;

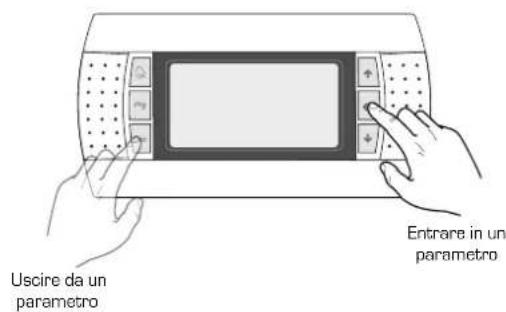

Uscire da un parametro Entrare in un parametro

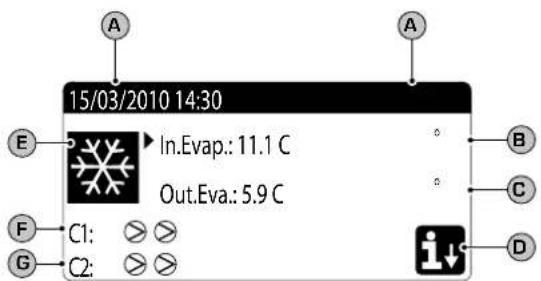

Menù PRINCIPALE

Menù PRINCIPALE
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
	A	Data e ora: questi dati vengono visualizzati solo su questa finestra (finestra di default all’accensione dell’unità, o durante il normale funzionamento).
	B Temperatura ingresso evaporatore: viene visualizzata la temperatura dell’acqua di ritorno dall’impianto;
	C Temperatura uscita evaporatore: viene visualizzata la temperatura dell’acqua prodotta dalla macchina;
	D Tasto QUICK MENÚ: icona che rappresenta l’accesso al quick menù [per accedere a questo menù premere il tasto ];
	E Modalità: visualizza la modalità di funzionamento dell’unità:Modalità raffreddamento [ ];Modalità riscaldamento [ ];Modalità sbrinamento contemporaneo [ ];Modalità sbrinamento separato [ ];
	F / G	Stato compressore circuito 1 / 2: viene rappresentato lo stato dei compressori dei circuito 1 e 2 (nel caso l’unità preveda due circuiti frigoriferi) con un icona (nel caso il circuito 1 o 2 siano composti da più compressori, verrà utilizzata un’icona per ogni compressore); le icone utilizzabili sono:
		Icona FISSA = Compressore SPENTO;Icona LAMPEGGIANTE = Compressore in fase di accensione, in attesa delle tempistiche di sicurezza;
		Icona FISSA = Compressore ACCESO;Icona LAMPEGGIANTE = Compressore in fase di spegnimento, in attesa delle tempistiche di sicurezza;
		Compressore spento forzatamente;
		Compressore limitato;
		Compressore in allarme;

Parametri QUICK - MENÚ

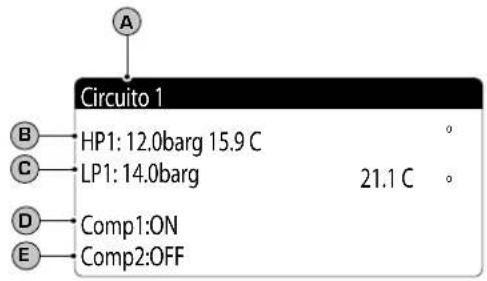

Menù PRINCIPALE - QUICK MENÚ - Informazioni circuito frigorifero
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
	A Numero circuito: Indica a quale circuito frigorifero si riferiscono i dati visualizzati.
	B Alta pressione: Indica il valore di alta pressione misurato sul circuito frigorifero; tale dato viene espresso in (bar) ma vinen visualizzato anche il corrispettivo dato in temperatura.
	C Bassa pressione: Indica il valore di bassa pressione misurato sul circuito frigorifero; tale dato viene espresso in (bar) ma vinen visualizzato anche il corrispettivo dato in temperatura.
	D/E Stato compressore 1/2: Indica lo stato in cui si trova il compressore 1 (del circuito a cui ci si riferisce), tale stato può essere uno dei seguenti:ON = compressore ACCESO;OFF = compressore SPENTO;OFF allarme = compressore spento per allarme;OFF attesa 180s = compressore richiesto ma non può accendersi a causa delle tempistiche di sicurezza;OFF attesa 180s = compressore richiesto ma non può accendersi a causa delle tempistiche di sicurezza;

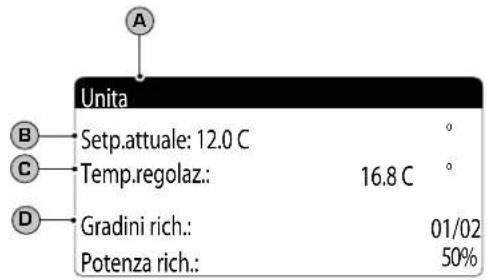

Menù PRINCIPALE - QUICK MENÚ - Impostazioni generali di regolazione
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
	A Unità: Indica i parametri generali con cui è settata l’unità.
	B Set point attuale: Indica il valore attualmente impostato come set point di lavoro.
	C Temperatura di regolazione: Indica la temperatura rilevata dalla sonda utilizzata (tale sonda può variare in base al tipo di funzionamento).
	D Gradini di parzializzazione richiesti: Indica quanti compressori sono accesi istante per istante.

NOTA:

A QUESTE VISUALIZZAZIONI NE POSSONO ESSERE PRESENTI ALTRE, MA SOLO SE ABILITATE DAL CENTRO ASSISTENZA.

Parametri MENÚ ON/OFF

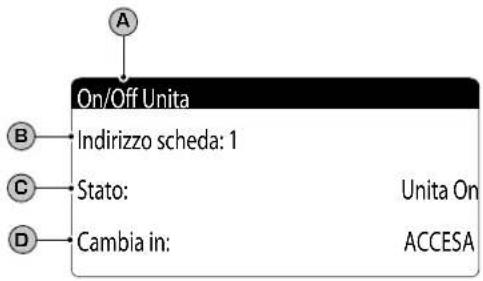

Menù ON/OFF - Accensione o spegnimento unità da pannello PGD1
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
Parametri modificabili dall'utente	A On/Off Unità: Indica lo stato ACCESO/SPENTO dell'unità.
	B Indirizzo scheda: indirizzo logico della scheda.
	C Stato: Indica lo stato attuale dell'unità.
	D Cambia in: indica lo stato in cui verrà posta l'unità dopo aver confermato il valore del parametro; normalmente il valore di questo campo è in linea con quello del campo [C], per accende-re (nel caso l'unità sia spenta) o spegnere (nel caso l'unità sia accesa), è necessario modificare questo campo e confermare la modifica (tramite la procedura "selezione e modifica di un parametro" spiegata nel capitolo "Procedure operative di utilizzo".

Parametri MENÚ SET POINT

Menù SET POINT - Visualizzazione del setpoint attualmente in uso
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Setpoint: Indica la temperatura di lavoro.
	B	Setpoint attuale: indica il setpoint di lavoro attualmente in uso, in base alla modalità di funzionamento prevista.

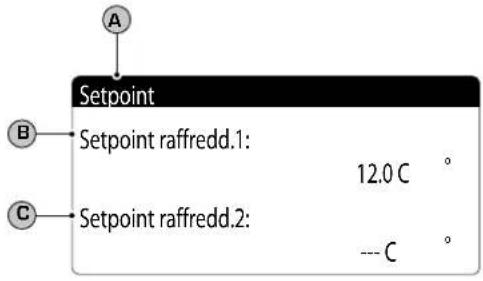

Menù SET POINT - Impostazione del setpoint di lavoro per la modalità RAFFREDDAMENTO
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
Parametri modificabili dall'utente	A Setpoint: Indica la temperatura di lavoro.
	B	Setpoint raffreddamento 1: indica il set di temperatura con il quale far lavorare l'unità a freddo.
	C Set	raffreddamento 2: NON UTILIZZATO.

Menù SET POINT - Impostazione dei setpoint di lavoro per la modalità RISCALDAMENTO
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
Parametri modificabili dall'utente	A Setpoint: Indica la temperatura di lavoro.
	B	Setpoint riscaldamento 1: indica il set di temperatura con il quale far lavorare l'unità a caldo.
	C Set	riscaldamento 2: NON UTILIZZATO.

Menù SET POINT - Impostazione dei setpoint di lavoro per la modalità RISCALDAMENTO
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Setpoint: Indica la temperatura di lavoro.
	B Setpoint riscaldamento 1: indica il set di temperatura con il quale far lavorare l'unità a caldo.
	C Set riscaldamento 2: NON UTILIZZATO.

Parametri MENÚ RAFFREDD. / RISCALD.

Menù RAFFREDD./RISCALD. - Impostazione della modalità di funzionamento
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
I[SHWT] Parametri modificabili dall’utente	A Raffreddamento/Riscaldamento: Indica la modalità di funzio-namento per l’unità.
	B	Funzionamento Unità: indica la modalità di funzionamento dell’unità.

Parametri MENÚ OROLOGIO/FASCE

Menù OROLOGIO/FASCE - Impostazione della data e dell'ora del sistema
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
Parametri modificabili dall'utente	A Orologio: Indica la data e l'ora del sistema
	B	Giorno: indica il giorno della settimana (in base alle impostazioni del sistema).
	C	Data: Indica la data odierna.
	D	Ora: indica l'ora attuale.

Menù OROLOGIO/FASCE - Impostazione delle fasce orarie GIORNALIERE
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
Parametri modificabili dall’utente	A Orologio: Indica la data e l’ora del sistema
	B	Giorno: indica il giorno della settimana al quale si riferiscono le fasce orarie impostate nella stessa pagina.
	C	Copia a: Indica la possibilità di copiare le impostazioni fasce orarie del giorno selezionato nel campo (B), anche per altri giorni (evitando così di dover ripetere lo stesso inserimento); tale opzione può essere utilizzata per copiare le impostazioni in un giorno singolo (selezionando il giorno desiderato), oppure per tutti i giorni della settimana.
	D	Inizio fascia oraria: indica l’ora di inizio delle varie fasce orarie (massimo 4 fasce giornaliere); viene specificato solo l’inizio della fasca oraria in quanto si considera che l’orario di fine per una fascia oraria, coincida con l’inizio di quella successiva.
	E / F	Raffrescamento/Riscaldamento: indica l’impostazione utilizzata durante la fascia oraria specifica nella modalità raffrescamento o riscaldamento; si ricorda che le fasce orarie specificate in questo menù, sono utilizzate sia durante la stagione invernale (modalità riscaldamento) sia per quella estiva (modalità raffrescamento), quindi in base alla modalità attiva sull’unità, verrà eseguita l’impostazione appropriata; le impostazioni possibili, sia per il raffrescamento che per il riscaldamento, sono:• SET1 = unità accesa, ed in funzione con set point 1 (in base alla stagione attiva, verrà selezionato il setpoint coerente);• OFF = l’unità viene spenta;
Menù OROLOGIO/FASCE - Impostazione dei PERIODI SPECIALI
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
Parametri modificabili dall’utente	A Orologio: Indica la data e l’ora del sistema
	B	Periodi speciali: indica una serie di massimo tre periodi (per periodi si intendono almeno due giorni) nei quali programmare un comportamento particolare.ATTENZIONE: le impostazioni inserite come periodi speciali, sono prioritari rispetto alle normali fasce orarie.
	C	Inizio: Indica la data d’nizio del periodo speciale selezionato (si ricorda che il periodo speciale può essere specificato solo entro l’anno in corso, per questo la data è espressa come giorno / mese).
	D	Fine: indica la data di fine del periodo speciale selezionato (si ricorda che il periodo speciale può essere specificato solo entro l’anno in corso, per questo la data è espressa come giorno / mese).
	E / F	Raffrescamento/Riscaldamento: indica l’impostazione utilizzata durante la fascia oraria specifica nella modalità raffrescamento o riscaldamento; si ricorda che le fasce orarie specificate in questo menù, sono utilizzate sia durante la stagione invernale [modalità riscaldamento] sia per quella estiva [modalità raffrescamento], quindi in base alla modalità attiva sull’unità, verrà eseguita l’impostazione appropriata; le impostazioni possibili, sia per il raffrescamento che per il riscaldamento, sono:SET1 = unità accesa, ed in funzione con set point 1 (in base alla stagione attiva, verrà selezionato il setpoint coerente);OFF = l’unità viene spenta;

Parametri modificabili dall'utente

Menù OROLOGIO/FASCE - Impostazione dei GIORNI SPECIALI
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
	A Orologio: Indica la data e l’ora del sistema
	B Giorni speciali: indica una serie di giorni nei quali programma-re un comportamento particolare.ATTENZIONE: le impostazioni inserite come giorni speciali, sono prioritari rispetto sia alle normali fasce orarie, che ai periodi speciali.
	C	Inizio: Indica il giorno speciale selezionato (si ricorda che il gior-no speciale può essere specificato solo entro l’anno in corso, per questo la data è espressa come giorno / mese).
	D/E	Raffrescamento/Riscaldamento: indica l’impostazione utilizzata durante la fascia oraria specifica nella modalità raffrescamento o riscaldamento; si ricorda che le fasce orarie specificate in questo menù, sono utilizzate sia durante la stagione invernale (modalità riscaldamento) sia per quella estiva (modalità raffrescamento), quindi in base alla modalità attiva sull’unità, verrà eseguita l’impostazione appropriata; le impostazioni possibili, sia per il raffrescamento che per il riscaldamento, sono:SET1 = unità accesa, ed in funzione con set point 1 (in base alla stagione attiva, verrà selezionato il setpoint coerente);OFF = l’unità viene spenta;

Parametri MENÚ INGRESSI / USCITE

Menù INGRESSI/USCITE - Ingressi analogici Trasduttorì ALTA/BASSA pressione
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C B1: indica il valore letto sul lato ad alta pressione del circuito frigorifero indicato; tale lettura viene espressa sia come valore di pressione che come valore di temperatura.
	D B2: indica il valore letto sul lato ad bassa pressione del circuito frigorifero indicato; tale lettura viene espressa sia come valore di pressione che come valore di temperatura.

Menù INGRESSI/USCITE - Ingressi analogici Temperatura IN/OUT evaporatore
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C B3:	indica il valore di temperatura dell'acqua in uscita dall'evaporatore.
	D B2:	indica il valore di temperatura dell'acqua in ingresso all'evaporatore.

Menù INGRESSI/USCITE - Ingressi analogici Temperatura USCITA condensatore
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
			A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
			B Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
			C B5: indica il valore di temperatura dell'acqua in uscita dal condensatore.

Menù INGRESSI/USCITE - Ingressi analogici Temperatura INGRESSO condensatore
Visualizzazione sul display dell’unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C B10: indica il valore di temperatura dell’acqua in ingresso al condensatore.

Menù INGRESSI/USCITE - Ingressi digitali stato pressostati ALTA/BASSA pressione
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C 01:	indica lo stato del pressostato di alta, montato sul circuito frigorifero indicato; lo stato di questo componente può essere uno dei seguenti:Chiuso = stato normale di lavoro;Aperto = superamento soglia massima di pressione [Allarme ALTA PRESSIONE];
	D 02:	indica lo stato del pressostato di bassa, montato sul circuito frigorifero indicato; lo stato di questo componente può essere uno dei seguenti:Chiuso = stato normale di lavoro;Aperto = superamento soglia minima di pressione [Allarme BASSA PRESSIONE];

Menù INGRESSI/USCITE - Ingressi digitali comandi remoti
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C 03:	indica lo stato dell'ingresso digitale con funzione di ON-OFFremoto; lo stato di questo ingresso può essere uno dei seguenti:Chiuso = unità ON da remoto;Aperto = unità OFF da remoto- = ingresso non utilizzato;
	D 04:	indica lo stato dell'ingresso digitale con funzione di ON-OFFremoto; lo stato di questo ingresso può essere uno dei seguenti:Chiuso = modalità RAFFREDDAMENTO impostata da remoto;Aperto = modalità RISCALDAMENTO impostata da remoto;- = ingresso non utilizzato;
Menù INGRESSI/USCITE - Ingressi digitali Flussostato e magnetotermico compressore
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C 05: indica lo stato del flussostato posto sull'evaporatore; lo stato di questo ingresso può essere uno dei seguenti:Chiuso = normale funzionamento;Aperto = superamento soglia minima di portata d'acqua all'evaporatore (Allarme flussostato);
	D 06: indica lo stato del magnetotermico del compressore indicato; lo stato di questo ingresso può essere uno dei seguenti:Chiuso = normale funzionamento;Aperto = il carico del compressore ha superato la soglia massima (Allarme magnetotermico compressore);

Menù INGRESSI/USCITE - Ingressi digitali magnetotermico compressore 2 e fasi compressore
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C 07: indica lo stato del magnetotermico del compressore indicato; lo stato di questo ingresso può essere uno dei seguenti:Chiuso = normale funzionamento;Aperto = il carico del compressore ha superato la soglia massima (Allarme magnetotermico compressore);
	D 08: indica lo stato del controllo di fase sui compressori; lo stato di questo ingresso può essere uno dei seguenti:Chiuso = normale funzionamento;Aperto = rilevate fasi errate sul compressore indicato (Allarme grave);

Menù INGRESSI/USCITE - Ingressi digitali magnetotermico pompa evaporatori
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C/D 13-14: indica lo stato del magnetotermico della pompa evaporatore indicato; lo stato di questo ingresso può essere uno dei seguenti:Chiuso = normale funzionamento;Aperto = il carico della pompa ha superato la soglia massima (Allarme magnetotermico pompa);
Menù INGRESSI/USCITE - Ingressi digitali Flussostato condensatore
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C 17:	indica lo stato del flussostato posto sul condensatore; lo stato di questo ingresso può essere uno dei seguenti:Chiuso = normale funzionamento;Aperto = superamento soglia minima di portata d'acqua al condensatore (Allarme flussostato);

Menù INGRESSI/USCITE - Uscite digitali Compressorì
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C/D 01-02: indica lo stato dei compressori indicati; lo stato di queste uscite può essere uno dei seguenti:Chiuso = compressore in ON;Aperto = compressore in OFF;

Menù INGRESSI/USCITE - Uscite digitali Pompe condensatore
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C/D 05-06: indica lo stato delle pompe indicate; lo stato di queste uscite può essere uno dei seguenti:Chiuso =pompe in ON;Aperto = pompe in OFF;— = pompa non presente;
Menù INGRESSI/USCITE - Uscite digitali resistenza antigelo e allarme fasi compressore
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C	07: indica lo stato dell'uscita digitale legata alla resistenza antigelo; lo stato di questo uscita può essere uno dei seguenti:Chiuso = normale funzionamentoAperto = Allarme antigelo attivo;
	D	08: indica lo stato dell'uscita digitale legato all'allarme fasi compressore; lo stato di questo uscita può essere uno dei seguenti:Chiuso = allarme fasi compressore in corso;Aperto = nessun allarme in corso;

Menù INGRESSI/USCITE - Uscite digitali Pompa evaporatore
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C 09: indica lo stato della pompa indicata; lo stato di questa uscita può essere uno dei seguenti:Chiuso =pompa in ON;Aperto = pompa in OFF;

Menù INGRESSI/USCITE - Uscite digitali Valvole solenoidi
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C/D	10-11: indica lo stato delle valvole solenoidi indicate; lo stato di questa uscita può essere uno dei seguenti:Chiuso = valvola in ON;Aperto =valvola in OFF;— = valvola non presente;
Menù INGRESSI/USCITE - Uscite digitali Valvole 4 vie
Visualizzazione sul display dell'unità Indice Visualizzazione/Parametro
	A Ingressi/Uscite: Indica lo stato delle diverse entrate/uscite.
	B	Master: indica la tipologia di dato visualizzato; le visualizzazioni possono essere:Ingressi analogici;Ingressi digitali;Uscite digitali;
	C/D	12-13: indica lo stato delle valvole 4 vie indicate; lo stato di questa uscita può essere uno dei seguenti:Chiuso = valvola in ON;Aperto =valvola in OFF;— = valvola non presente;

Storico ALLARMI

Il menù storico allarmi non contiene parametri utente come i menù precedentemente spiegati; ma al suo interno e possibile scorrere gli ultimi 50 allarmi intervenuti, ordinati per data con registrate alcune informazioni riguardo lo stato della macchina nel momento in cui l'allarme è avvenuto.

La navigazione in questo menù si può effettuare premendo il tasto ( ^+ ), in quanto la prima visualizzazione rappresenta l'ultimo allarme intervenuto, mentre l'allarme con indice 001 rappresenta l'allarme più vecchio memorizzato.

Menù STORICO ALLARMI - Esempio di allarme storicizzato
Visualizzazione sul display dell'unità Indice Visualizzazione
	A Storico allarmi: Indica gli allarmi registrati in memoria.
	B Data: indica la data e l'ora in cui l'allarme è scattato.
	C Indice: indica l'indice con cui è salvato in memoria l'allarme; minore è l'indice, più vecchio è l'allarme.
	D Codice: indica il codice identificativo dell'allarme (vedi tabella allarmi).
	E Descrizione: breve descrizione dell'allarme.
	F/G Ingresso-Uscita: indica il valore di temperatura ingresso ed uscita acqua evaporatore, al momento in cui è scattato l'allarme in questione.

Menù ASSISTENZA

Il menù assistenza contiene alcuni sotto-menù protetti da password, tali sotto-menù non sono a disposizione dell'utente, e la loro gestione è consentito solamente al personale abilitato all'assistenza delle unità.

Menù ASSISTENZA - Sotto-menù CAMBIO LINGUA - Selezione lingua
Visualizzazione sul display dell'unità Indice Visualizzazione
Parametri modificabili dall'utente	A Lingua: Indica la lingua di sistema.
	B Lingua: indica qual'è la lingua settata per la visualizzazione.
	C	Comando: indica il comando per modificare la lingua di sistema.

Menù ASSISTENZA - Sotto-menù CAMBIO LINGUA - Abilitazione selezione lingua all'avvio

Visualizzazione sul display dell'unità Indice Visualizzazione
[DA02] Parametri modificabili dall'utente	ALingua: Indica la lingua di sistema.
	B Comando: indica la possibilità di abilitare o disabilitare la selezione della lingua di sistema ad ogni avvio dell'unità.
	C Tempo di visualizzazione: indica il tempo entro il quale sarà possibile scegliere la lingua di sistema durante la finestra di avvio; nel caso l'opzione di scelta lingua all'avvio, sia disabilitata, questa parametro non sarà visibile.

Parametri modificabili dall'utente

Menù ASSISTENZA - Sotto-menù INFORMAZIONI - Visualizzazione informazioni di sistema
Visualizzazione sul display dell'unità Indice Visualizzazione
	A Informazioni: Indica alcune informazioni sul sistema.
	B In questa finestra sono indicate alcune informazioni legate all'hardware del sistema di controllo.
Menù ASSISTENZA - Sotto-menù CAMBIO SCHEDA - Visualizzazione indirizzo della scheda
Visualizzazione sul display dell'unità Indice Visualizzazione
	A Cambio scheda: Indica l'indirizzo della scheda.
	B In questa finestra viene indicato l'indirizzo della scheda di controllo.

Menù ASSISTENZA - Sotto-menù ORE LAVORATE - Visualizzazione ore di funzionamento pompa evaporatori
Visualizzazione sul display dell’unità Indice Visualizzazione
	A Contaore: Indica il numero di ore di lavoro dei componenti.
	B Pompa evaporatore 1:indica quante ore di funzionamento della pompa sull’évaporatore 1 (se presente).
	C Pompa evaporatore 2:indica quante ore di funzionamento della pompa sull’évaporatore 2 (se presente).

Menù ASSISTENZA - Sotto-menù ORE LAVORATE - Visualizzazione ore di funzionamento compressori
Visualizzazione sul display dell’unità Indice Visualizzazione
	A Contaore: Indica il numero di ore di lavoro dei componenti.
	B	Circuito 1: Indica il numero di circuito a cui i compressori fanno riferimento.
	C/D/E	Compressore: indica quante ore di funzionamento dei compressori presenti sull’unità.

Menù ASSISTENZA - Sotto-menù ORE LAVORATE - Visualizzazione ore di funzionamento pompa condensatori
Visualizzazione sul display dell’unità Indice Visualizzazione
	A Contaore: Indica il numero di ore di lavoro dei componenti.
	B Pompa condensatore 1: indica quante ore di funzionamento della pompa sul condensatore 1 (se presente).
	C Pompa condensatore 2: indica quante ore di funzionamento della pompa sul condesatore 2 (se presente).

Tabella riassuntiva allarmi

Le unità prevedono la segnalazione dei possibili malfunzionamenti dell'unità; tali segnalazioni vengono indicate dal lampeggio del tasto allarme (tasto campana) sulla parte sinistra del display, una successiva pressione del tasto campana permette di visualizzare l'allarme in corso; il riarmo di questi allarmi può avvenire in maniera automatica, manuale o semi-automatico (in base alla tipologia e alla gravità dell'allarme accorso); per resettare il messaggio di allarme è necessario premere nuovamente il tasto campana (si ricorda che resettare l'allarme non risolve la causa che lo ha generato, ma viene solamente cancellata la sua visualizzazione). Nell atabella successiva vengono elencati i possibili errori che l'unità può generare, e una breve spiegazione delle possibili cause.

Modalità di riarmo allarmi:

Modalità di riarmo manuale:

L'unità viene riavviata manualmente, togliendo e ridando tensione.

Modalità di riarmo automatico:

L'unità viene riavviata automaticamente.

Modalità di riarmo semi-automatico:

L'unità viene riawiata automaticamente se l'allarme si ripete al massimo tre volte consecutivamente, dopo di che un eventuale nuovo allarme blocca l'unità e rende necessario un riarmo manuale.

Tabella riassuntiva ALLARMI
Codice allarme Riarmo Descrizione
ALG01		Scheda orologio rotta o non connessa
ALG02		Espansione di memoria danneggiata
ALR03		Allarme grave da ingresso digitale
AL004		Slave off-line
ALA05		Sonda alta pressione circuito 1 rotta o non connessa
ALA06		Sonda alta pressione circuito 2 rotta o non connessa
ALA07		Sonda alta pressione circuito 3 rotta o non connessa
ALA08		Sonda alta pressione circuito 4 rotta o non connessa
ALA09		Sonda bassa pressione circuito 1 rotta o non connessa
ALA10		Sonda bassa pressione circuito 2 rotta o non connessa
ALA11		Sonda bassa pressione circuito 3 rotta o non connessa
ALA12		Sonda bassa pressione circuito 4 rotta o non connessa
ALA13		Sonda temperatura acqua ingresso evaporatore rotta o non connessa
ALA14		Sonda temperatura acqua ingresso condensatore rotta o non connessa
ALA15		Sonda temperatura acqua uscita evaporatore rotta o non connessa
ALA16		Sonda temperatura acqua uscita evaporatore 1 rotta o non connessa
ALA17		Sonda temperatura acqua uscita evaporatore 2 rotta o non connessa
ALA18		Sonda temperatura acqua uscita evaporatore 3 rotta o non connessa
ALA19		Sonda temperatura acqua uscita evaporatore 4 rotta o non connessa
ALA20		Sonda temperatura acqua uscita condensatore 1 rotta o non connessa
ALA21		Sonda temperatura acqua uscita condensatore 2 rotta o non connessa
ALA22		Sonda temperatura acqua uscita condensatore 3 rotta o non connessa
ALA23		Sonda temperatura acqua uscita condensatore 4 rotta o non connessa
ALA24		Sonda temperatura acqua evaporatore rotta o non connessa
ALA25		Sonda temperature esterna rotta o non connessa
ALT26		Manutenzione richiesta compressore 1 - circuito 1
ALT26		Manutenzione richiesta compressore 2 - circuito 1
ALT26		Manutenzione richiesta compressore 3 - circuito 1
ALT26		Manutenzione richiesta compressore 1 - circuito 2
ALT26		Manutenzione richiesta compressore 2 - circuito 2
ALT26		Manutenzione richiesta compressore 3 - circuito 2
ALT26	[827Z]	Manutenzione richiesta compressore 1 - circuito 3
ALT26		Manutenzione richiesta compressore 2 - circuito 3
ALT26		Manutenzione richiesta compressore 3 - circuito 3
ALT26		Manutenzione richiesta compressore 1 - circuito 4
ALT26		Manutenzione richiesta compressore 2 - circuito 4
ALT26		Manutenzione richiesta compressore 3 - circuito 4
ALT27		Manutenzione richiesta ventilatore condensazione gruppo 1
ALT27		Manutenzione richiesta ventilatore condensazione gruppo 2
ALT28		Manutenzione richiesta pompa condensatore 1
ALT28		Manutenzione richiesta pompa condensatore 2
ALT29		Manutenzione richiesta pompa evaporatore 1
ALT29		Manutenzione richiesta pompa condensatore 2
ALC30		Magneto termico compressore 1 circuito 1
ALC30		Magneto termico compressore 2 circuito 1
ALC30		Magneto termico compressore 3 circuito 1
ALC30		Magneto termico compressore 1 circuito 2
ALC30		Magneto termico compressore 2 circuito 2
ALC30		Magneto termico compressore 3 circuito 2
ALC30		Magneto termico compressore 1 circuito 3
ALC30		Magneto termico compressore 2 circuito 3
ALC30		Magneto termico compressore 3 circuito 3
ALC30		Magneto termico compressore 1 circuito 4
ALC30		Magneto termico compressore 2 circuito 4
ALC30		Magneto termico compressore 3 circuito 4
ALW31		Compressori circuito 1 forzati in OFF per antigelo
ALW31		Compressori circuito 2 forzati in OFF per antigelo
ALW31		Compressori circuito 3 forzati in OFF per antigelo
ALW31		Compressori circuito 4 forzati in OFF per antigelo
ALW32		Circuito 1 fine sbrinamento per tempo massimo
ALW32		Circuito 2 fine sbrinamento per tempo massimo
ALW32		Circuito 3 fine sbrinamento per tempo massimo
ALW32		Circuito 4 fine sbrinamento per tempo massimo
ALW33		Circuito 1 fine pump-down per tempo massimo
ALW33	[GTSX]	Circuito 2 fine pump-down per tempo massimo
ALW33		Circuito 3 fine pump-down per tempo massimo
ALW33		Circuito 4 fine pump-down per tempo massimo
ALB34		Bassa pressione da pressostato circuito 1
ALB34		Bassa pressione da pressostato circuito 2
ALB34		Bassa pressione da pressostato circuito 3
ALB34		Bassa pressione da pressostato circuito 4
ALB35		Bassa pressione da sonda circuito 1
ALB35		Bassa pressione da sonda circuito 2
ALB35		Bassa pressione da sonda circuito 3
ALB35		Bassa pressione da sonda circuito 4
ALB36		Alta pressione da pressostato circuito 1
ALB36		Alta pressione da pressostato circuito 2
ALB36		Alta pressione da pressostato circuito 3
ALB36		Alta pressione da pressostato circuito 4
ALB36		Alta pressione da sonda circuito 1
ALB36		Alta pressione da sonda circuito 2
ALB36		Alta pressione da sonda circuito 3
ALB36		Alta pressione da sonda circuito 4
ALP38		Avviso mancanza flusso pompa 1 evaporatore
ALP39		Avviso mancanza flusso pompa 2 evaporatore
ALP40		Mancanza flusso pompa 1 evaporatore
ALP41		Mancanza flusso pompa 2 evaporatore
ALP42		Maqueto termico pompa 1 evaporatore
ALP43		Maqueto termico pompa 2 evaporatore
ALP44		Avviso mancanza flusso pompa 1 condensatore
ALP45		Avviso mancanza flusso pompa 2 condensatore
ALP46		Mancanza flusso pompa 1 condensatore
ALP47		Mancanza flusso pompa 2 condensatore
ALP48		Allarme antigelo circuito 1
ALP48		Allarme antigelo circuito 2
ALP48		Allarme antigelo circuito 3
ALP48		Allarme antigelo circuito 4
ALP49		Allarme antigelo circuito 1-2
ALP49		Allarme antigelo circuito 3-4
ALC50		Allarme antigelo unità
ALC51		Avviso prevenzione alta pressione circuito 1
ALC51		Avviso prevenzione bassa pressione circuito 1
ALC51		Avviso prevenzione antigelo circuito 1
ALC52		Avviso prevenzione alta pressione circuito 2
ALC52	[4SDA]	Avviso prevenzione bassa pressione circuito 2
ALC52		Avviso prevenzione antigelo circuito 2
ALC53		Avviso prevenzione alta pressione circuito 3
ALC53		Avviso prevenzione bassa pressione circuito 3
ALC53		Avviso prevenzione antigelo circuito 3
ALC54		Avviso prevenzione alta pressione circuito 4
ALC54		Avviso prevenzione bassa pressione circuito 4
ALC54		Avviso prevenzione antigelo circuito 4
ALC55		Avviso prevenzione antigelo circuiti 1-2
ALC55		Avviso prevenzione antigelo circuiti 3-4
ALC56		Avviso prevenzione antigelo unità
AL57		Allarme pCOe offline
AL58		Allarme sonda 1 pCOe guasta
AL59		Allarme sonda 2 pCOe guasta
AL60		Allarme sonda 3 pCOe guasta
AL61		Allarme sonda 4 pCOe guasta
AL62		Allarme I/O mismatch
AL63		Allarme magneto termico pompa 1 condensatore
AL64		Allarme magneto termico pompa 2 condensatore
AL65		Allarme termico ventilatori circuito 1
AL66	[DSGS]	Allarme termico ventilatori circuito 2

NOTA

Non tutti gli allarmi saranno visibili, ma a seconda della tipologia della macchina

26/03/2010 09:02 In.Evar.: 16.7°C Out.Eva.: 20.5°C C1: 0 esc COREL pGD¹ user interface

I dati tecnici riportati nella presente documentazione non sono impegnativi.
