MODE D'EMPLOI PAB 1200.1 D MB QUART

Installation et fonctionnement

Vous venez d'acquérir en achetant un amplificateur de la marque MB QUART un produit de grande valeur sur le plan technique et qualitatif. MB QUART vous souhaite beaucoup de plaisir avec votre amplificateur. Si vous avez des questions concernant cette installation ou sur l'un des autres produits de la maison MB QUART, veuillez nous téléphoner ou nous envoyer un mail à l'adresse [e-mail]

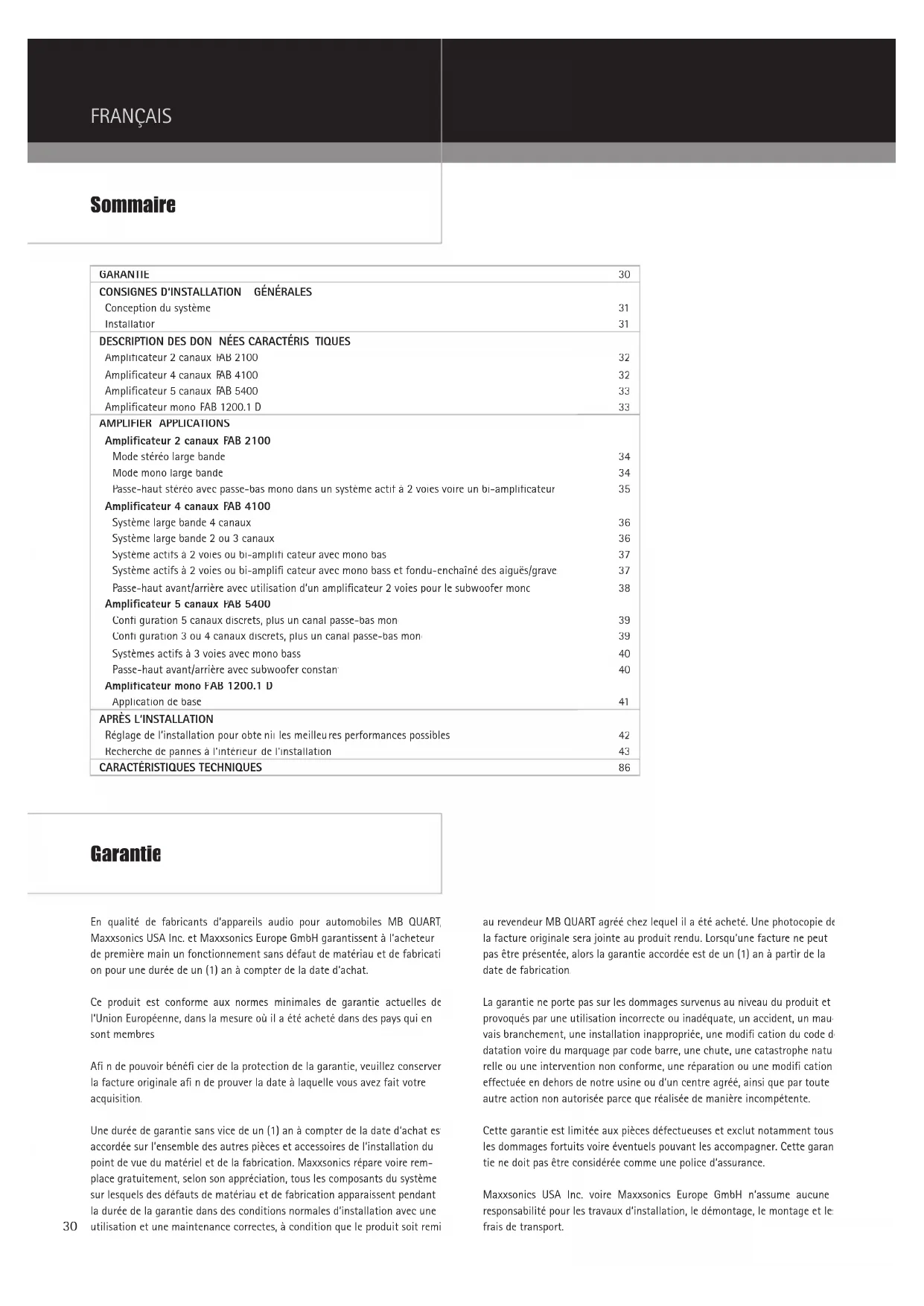

GARANTIÉ	30
CONSIGNES D'INSTALLATION GÉNÉRALES
Conception du système	31
Installation	31
DESCRIPTION DES DON NÉES CARACTERIS TIQUES
Amplificateur 2 canaux FAB 2100	32
Amplificateur 4 canaux FAB 4100	32
Amplificateur 5 canaux FAB 5400	33
Amplificateur mono FAB 1200.1 D	33
AMPLIFIER APPLICATIONS
Amplificateur 2 canaux FAB 2100
Mode stéreo large bande	34
Mode mono large bande	34
Passé-haut stéreo avec passé-bas mono dans un système actif à 2 voies voire un bi-amplificateur	35
Amplificateur 4 canaux FAB 4100
Système large bande 4 canaux	36
Système large bande 2 ou 3 canaux	36
Système actifs à 2 voies ou bi-amplifi cateur avec mono bas	37
Système actifs à 2 voies ou bi-amplifi cateur avec mono bass et fondu-enchaîné des aiguës/grave	37
Passé-haut avant/arrêté avec'utilisation d'un amplificateur 2 voies pour le subwoofer monc	38
Amplificateur 5 canaux FAB 5400
Confi guration 5 canaux discretés, plus un canal passage-bas mon	39

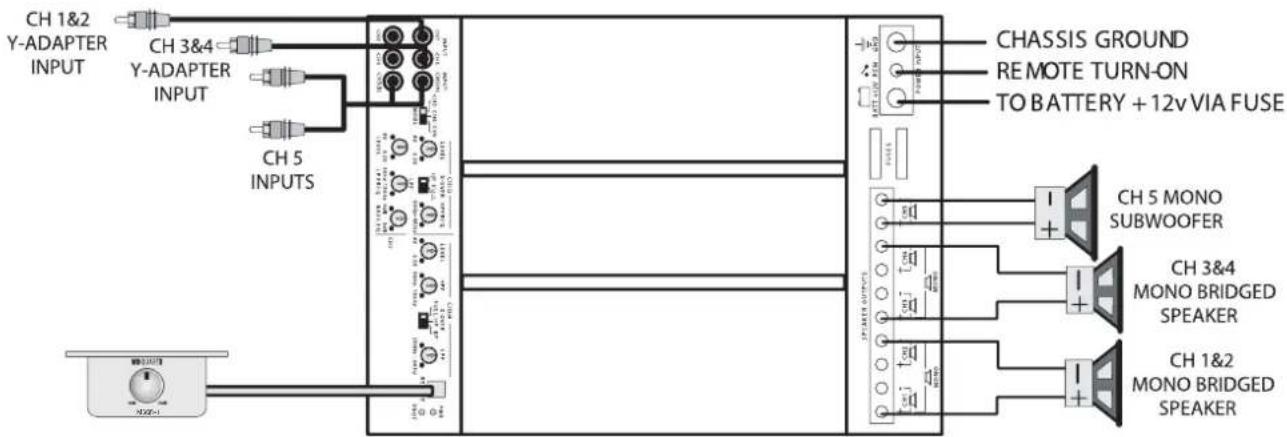

Confi guration 3 ou 4 canaux discretés, plus un canal passage-bas mon	39

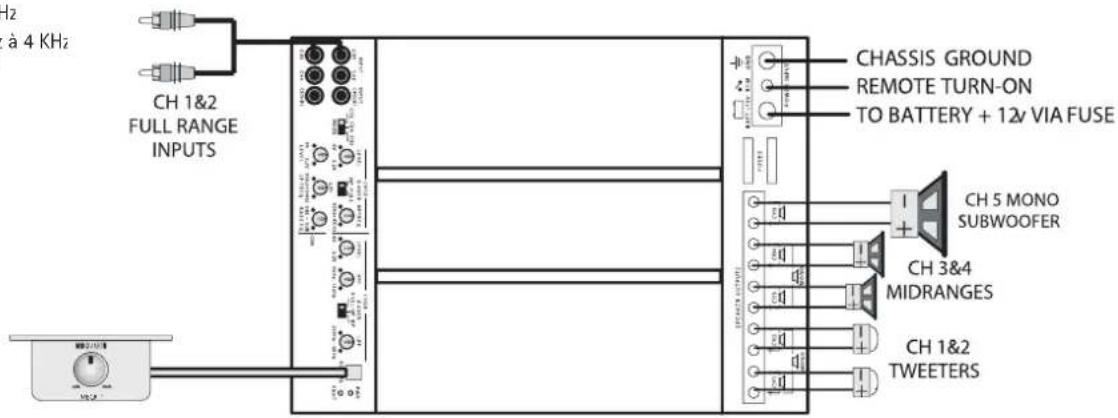

Systèmes actifs à 3 voies avec mono bass	40

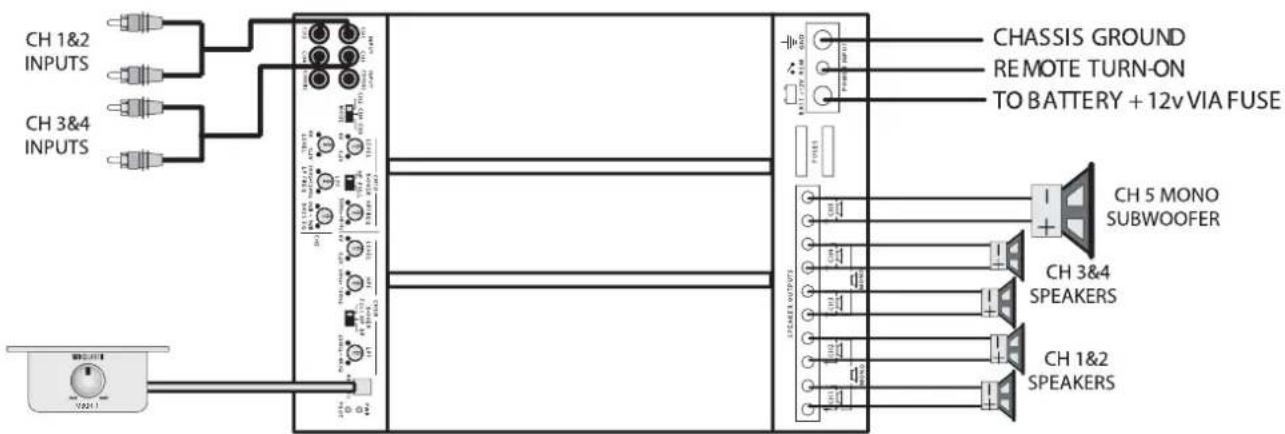

Passé-haut avant/arrêté avec subwoofer constan	40
Amplificateur mono FAB 1200.1 D
Application de base	41
APRès L'INSTALLATION
Réglage de l'installation pour obte niè les更好地 performances possibles	42
Recherche de pannes à l'intérieur de l'installation	43
CARACTERISTIQUES TECHNIQUES	86

Garantie

En qualité de fabricants d'appareils audio pour automobiles MB QUART, Maxxsonics USA Inc. et Maxxsonics Europe GmbH garantissent à l'acheteur de première main un fonctionnement sans défaut de matériel et de fabrication pour une durée de un (1) an à compter de la date d'achat.

Ce produit est conforme aux normes minimales de garantie actuelles de l'Union Européenne, dans la mesure où il a été acheté dans des pays qui en sont membres.

Afin de pouvoir bénéficier de la protection de la garantie, veillez conserver la facture originale afin de prouver la date à laquelle vous avez fait votre acquisition.

Une durée de garantie sans vice de un (1) an à compter de la date d'achat est accordée sur l'ensemble des autres pièces et accessoires de l'installation du point de vue du matériel et de la fabrication. Maxxsonics répare ou remplace gratuitement, selon son appréciation, tous les composants du système sur lesquels des défauts de matériel et de fabrication apparaissent pendant la durée de la garantie dans des conditions normales d'installation avec une utilisation et une maintenance correcte, à condition que le produit soit remis.

au revendeur MB QUART/agree chez lequel il a été acheté. Une photocopie de la facture originale sera jointe au produit rendu. Lorsqu'une facture ne peut pas être présentée, alors la garantie accordée est de un (1) an à partir de la date de fabrication.

La garantie ne porte pas sur les dommages survenus au niveau du produit et provoqués par une utilisation incorrecte ou inadéquate, un accident, un mauvais branchement, une installation inappropriée, une modification du code d'attribution voire du marquage par code barre, une chute, une catastrophe naturelle ou une intervention non conforme, une réparation ou une modification effectuée en dehors de notre usine ou d'un centre agréé, ainsi que par toute autre action non autorisée parce que réalisée de manière incompetent.

Cette garantie est limitée aux pièces défectueuses et exclut notamment tous les dommages fortuits ou éventuels pouvant les accompagner. Cette garantie ne doit pas être considérée comme une police d'assurance.

Maxxsonics USA Inc. ou Maxxsonics Europe GmbH n'assume aucune responsabilité pour les travaux d'installation, le démontage, le montage et les frais de transport.

Conception du système

L'installation réussie d'un système stéréo dans un véhicule dépend de plusieurs facteurs tels que la conception du système, la procédure d'installation et le réglage du système. Ce chapitre a pour but de faciliter le travail du monteur en lui révélant quelques astuces et conseils pour une bonne installation. N'oubliez pas toutefois que chaque système ne peut être aussi bon que son maillon le plus faible.

Définissez la configuration de votre système comme par exemple amplificateur individuel, filtre d'aiguillage actif, disposition avant/arrière etc. Choisissez ensuite, en fonction de vos goûts personnels, la puissance de l'amplificateur. N'oubliez pas s'il vous plaît que les systèmes avec une puissance plus élevée ne servent pas obligatoirement et uniquement à générer un niveau de pression acoustique plus important mais aussi à obtenir une plus grande puissance dans la gamme des pics de fréquence pour pouvoir reproduire nettement des

Généralités:

Montez l'amplificateur (les amplificateurs) dans la position souhaitée. Placez les connexions de manière à ce que les câbles Cinch passent à 50 cm au moins des cordons secteur et de haut-parleur et que la distance soit suffisante, dans le véhicule, par rapport aux appareils électriques qui peuvent provoquer un grésillement électrique, comme par exemple les pompes à essence.

Raccordement au secteur et à la terre:

Utilissez des cordons secteur suffiSAMMENT dimensionnes, avec une section n nimum de 10 mm2 pour I'amplifi cateur. Si vous aze une installation avec u amplifi cateur multiple, il est conseilé d'installer immediatement sur la batte rie un fusible de taille suffi sante et de poser un cordon d'alimentation elec trique +12V vers un repartiteur avec un fusible a proximete de I'amplifi cateu Il suffi t ensuite de brancher la borne de raccordement +12V de chaq amplifi cateur sur le repartiteur. Mettre a la terre chacun des amplifi cateurs directement en passant par le chassis du vehicule avec une connexion a la masse aussi courte que possible. Utiliser ici aussi un cable avec une section d'au moins 10 mm2. Si necessitiesaire, utilisez pour cela un repartiteur de mise a la terre, mais il est extrmement important que la mise a la terre principale entre le repartiteur et le chassis soit aussi courte que possible et ne depasse- ra, en aucun cas, une longueur de 30 cm. La mise a la terre sur le chassis du vehicule doit etre integralement garantie et la meilleure maniere de creer un bon et solide contact electrique et mecanique consiste a utiliser une grande cosse terminale servie et/ou brasse sur le cable de mise a la terre. L'etape suivante consiste a gratter le vernis sur le chassis du vehicule au point de raccordement en veillant a ce que la surface degagee soit un peu plus grande que la cosse terminale. Percer un trou dans le chassis en fonction de la taille de la cosse de cable a fourche et bien fi xer la cosse du cable de mise a la terre au moyen d'un boulon fi lete, d'une rondelle de maintain et d'un ecrou. Appliquer un produit anticorrosif sur la liaison boulon-cosse afin d'eviter tou depot de rouille a l'avvenir

ASTUCE: Lors de l'installation des appareils de commande, qu'il s'agisse par exemple d'un tuner CD, d'un égaliseur ou de tout autre appareil audio, procédez de la même manière - choisissez le plus court chemin pour chacune des mises à la terre afin de connecter chaque appareil directement avec le chassis du véhicule en vue de minimiser leronflement et le grésillement

pointes musicales sans distorsion. Les amplificateurs de faible puissance se heurtent à leurs limites plus vite que leurs parents plus puissants et peuvent, en cas de surmodulation en raison d'harmoniques générés par un signal limit qui entrainent une surchaute des bobines mobiles, provoquer des distorsions du haut-parleur.

Choisissez la position de montage pour le haut-parleur et l'amplificateur. La position du haut-parleur est un compromis permanent entre l'espace et la restitution d'une image stéréo. Montez l'amplificateur en veillant à ce que les ailettes de refroidissement soient à la verticale afin d'obtenir la meilleure convection de refroidissement possible et éviter ainsi toute surchauffe.

Pour une meilleure fiabilité et moins d'interférences de l'installation audit avec le bruit du moteur, veuillez utiliser un cable Cinch d'excellente qualité.

Tous les connecteurs 12 V, de mise à la terre et de haut-parleur doivent être sertis et/ou brasés afin de garantir une grande fiabilité. Assurez-vous que les isolations de cable dans le véhicule ne peuvent pas se frotter à du métal non protégé, ce qui peut entraîner l'apparition de courts-circuits avec le châssis du véhicule.

Ordre de branchement fiable

Après avoir posé l'ensemble des câbles, brancher le câble correspondant sur l'haut-parleurs VOIRE sur les circuits d'aiguillage et amplificateurs de ces derniers puis poser le câble Cinch et l'enficher. Ceci fait, poser tous les câbles de mise à la terre et les connecteurs pour la ligne de régulation d'enclenchemen (REM). Brancher maintenant tous les câbles +12 V sur le haut-parleur (les haut-parleurs) et les répartiteurs ainsi que les porte-fusibles. Pour finir, alors que le fusible principal est retiré, brancher le câble principal +12 V sur la batterie et vous êtes pour ainsi dire prêt pour mettre l'installation en marche.

Mise en service de l'installation:

La procédure ci-dessous semble exagérée, mais il n'y a rien de plus frustrant que de mettre en marche pour la première fois une installation stéréo et de constater qu'elle ne fonctionne pas immédiatement comme elle devrait. S'assurer d'abord que l'appareil de commande, par exemple le tuner CD, est éteint, puis mettre tous les régulateurs à degrés (niveau) de l'amplificateur sur la position minimum (dans le sens inverse des aiguilles d'une montre), y compris le régulateur de volume sonore sur l'appareil de commande. Régler tous les égaliseurs sur 0 dB (pas d'amplification) puis tous les régulateurs de la fréquence de recouvrement des filtres d'iguillage actifs conformément aux recommendations du fabricant des haut-parleurs sur des fréquences approximatives si vous souhaitez activer partiellement ou totalement les systèmes de haut-parleurs. Régler l'ensemble des sélecteurs d'entrée et des interrupteurs du filtre d'aiguillage conformément aux exigences du système. Enlever tous les fusibles de l'amplificateur puis placer le fusible principal sur la batterie. Si le fusible ne grille pas, vous pouvez alors monter le fusible dans l'un des amplificateurs et l'installation est opérationnelle. Mettez l'appareil de commande en marche, insérez un CD ou choisissez une chaîne de radio puis montez le son en tournant le bouton du volume sur l'appareil principal. Si le son est brouillon, éteignez l'appareil principal et placez les fusibles l'un après l'autre dans les amplificateurs restants jusqu'à ce que toute l'installation soit opérationnelle et qu'elle fonctionne correctement.

Amplificateur multicanal premium

• Chaque modèle est conçu pour un mode stéréo 4 Ω 2 ohms par canal, voire pour un mode mono ponté 4 ohms.
• Comme tous les amplificateurs bridgeables, le fonctionnement tri-mode est possible avec n'importe quelle paire de canaux d'amplification stéréo.
• Les sensibilités d'entrée pour des puissances nominales sont variables dans une plage comprise entre 0,2 et 6 V.
• Tous les filtres actifs sont réglables en continu au sein de leur plage respective.
• La pente du signal des filtres actifs est de 12 dB/Oct pour les filtres stéréo et de dB/Oct pour les filtres mono.
• L'affichage DEL de puissance (POWER) indique, lorsqu'il est allumé, que l'appareil est sous tension et qu'il est par conséquent opérationnel.
• Tous les amplificateurs Premium de MB QUARI sont équipés d'un vaste système de diagnostic. Tout court-circuit des connexions de haut-parleur ainsi que toute panne de courant continu au niveau de l'amplificateur sont indiqués par l'affichage DEL DIAGNOSE voire PROTECI qui s'allume

ATTENTION: IL EST INTERDIT EN PRINCipe DE METTURE EN MARCHE LES AMPLIFICATEURS EN-DESSOUS DE L'IMPEDANCE POUR LAQUEILLE ILS SONT CONCUS. CELA PROVOQUERAIT SINON DES DEGATS AU NIVEAU DE L'APPEARIL QUI NE SONT PAS COUVERTIS DANS LE CADRE DE LA DECLARATION DE GARANTIE STIPULEE DANS LE MODE D'EMPLOI. Amplifi cateur multicanal: mode stereo 4 et 2 ohms, mode mono pont 4 ohms.

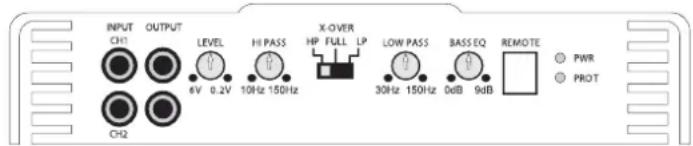

Amplificateur 2 canaux PAB 2100

Il est possible de sélectionner les types de filtre internes au moyen du commutateur de filtre actif (X-Over)

• Le signal d'entrée est transmis directement aux douilles Cinch LINE OUT indépendamment du réglage du filtre, ce qui simplifie le couplage en série des amplificateurs (Daisy-Chaining) HP: Sélectionne le filtre HIGH PASS (passe-haut) intégré qui peut être réglé de manière variable dans une plage comprise entre 10 Hz et 150 Hz
• FULL: Contourne l'ensemble des titres pour le mode de fonctionnement large bande
• LP: Sélectionne le filtre LOW PASS (passe-bas) intégré qui peut être réglé de manière variable dans une plage comprise entre 30 Hz et 150 Hz.

Il faut tenir compte du fait que le signal LOW PASS (passe-bas) est un signal MUNO.

• Dans la position LP, le filtre HIGH PASS joue le rôle d'un filtre subsonique
• Lorsque le mode LP est sélectionné, un BASS EQ (égaliseur de graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz.

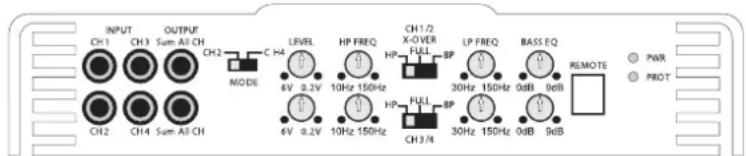

Amplificateur 4 canaux PAB 410C

Interrupteur à coulisse pour sélectionner le mode d'entrée (MODE):

Si l'interrupteur se trouve dans la position CH2, TOUTES les quatre entrées d'amplificateur sont pilotées depuis les douilles Cinch CH1/CH2. Dans la position 4CH, la paire de canaux 1&2 reçoit le signal d'entrée des douilles Cinch CH1 et CH2 tandis que la paire de canaux 3&4 le reçoit des douilles Cinch CH3 et CH4.

Il est possible de régler le signal d'entrée pour la paire de canaux d'amplification 1&2 au moyen du commutateur de filtre actif supérieur (1/2CH X-OVER):

HP: Sélectionne le filtre HIGH PASS (passe-haut) intégré qui peut être réglé de manière variable dans une plage comprise entre 10 Hz et 150 Hz - FULL: Contourne l'ensemble des filtres pour le mode de fonctionnement large bande - BP: Sélectionne le filtre LOW PASS (passe-bas) intégré qui peut être réglée de manière variable dans une plage comprise entre 30 Hz et 150 Hz.

Il faut tenir compte du fait que le signal LOW PASS (passe-bas) est un signal MONO.

• Dans la position BP, le filtre HIGH PASS joue le rôle d'un filtre subsonique
• Lorsque le mode BP est sélectionné, un BASS EQ (égaliseur de graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz

Il est possible de régler le signal d'entrée pour la paire de canaux d'amplification 384 au moyen du commutateur de filtre actif inférieur (3/4CH X-OVER):

HP: Sélectionne le filtre HIGH PASS (passe-haut) intégré qui peut être réglé de manière variable dans une plage comprise entre 10 Hz et 150 Hz. - FULL: Contourne l'ensemble des filtres pour le mode de fonctionnement large bande - BP: Sélectionne le filtre LOW PASS (passe-bas) intégré qui peut être réglé de manière variable dans une plage comprise entre 30 Hz et 150 Hz. Il faut tenir compte du fait que le signal LOW PASS (passe-bas) est un signal MONO. - Dans la position BP, le filtre HIGH PASS joue le rôle d'un filtre subsonique - Lorsque le mode BP est sélectionné, un BASS EQ (égalisation des graves) est simultanément mis en circuit dans une plage comprise entre 0 et +9 dB à une fréquence de 45 Hz. - Les signaux large bande des entrées de canal 1/2 sont transmis aux douilles Cinch LINE OUT indépendamment du réglage du commutateur de filtre - Il est possible de piloter le niveau du signal passe-bas uniquement pour les canaux 3/4 grâce à un régulateur branché sur la douille REMOTE et monté par exemple sous le tableau de bord.

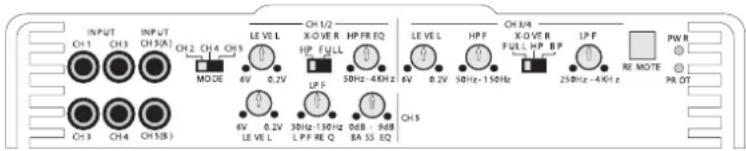

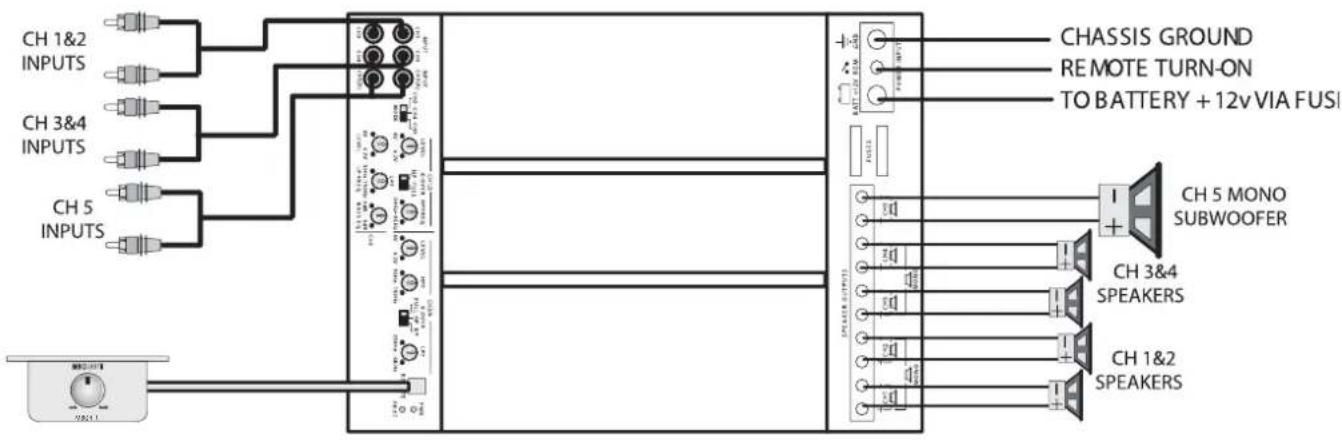

Amplificateur 5 canaux PAB 5400

Le modèle PAB 5400 est équipé de trois paires de douilles d'entrée (LINE INPUT):

Entrees Line aux douilles Cinch pour les paires de canaux 1&2, 3&4 ainsi que pour le canal MONO 5. Ces entrees peuvent etre utilisées dans diverses combinaisons adaptées à l'application et en fonction des réglages de l'interrupteur de mode d'entree (MODE) et du commutateur de filtre actif (X-OVER) pour les canaux 1&2 voire 3&4.

Interrupteur à coulisse pour sélectionner le mode d'entrée (MODE):

• Si l'interrupteur se trouve dans la position CH2, TOUTES les cinq entrées de l'amplifi cateur sont pilotées depuis les douilles Cinch CH1/CH2
• Dans la position 4CH, la paire de canaux 1Et2 reçoit le signal d'entrée des douilles Cinch CH1 et CH2 tandis que la paire de canaux 3Et4 le reçoit des douilles Cinch CH3 et CH4. En outre, un signal combiné mono de ces quatre douilles Cinch est alimenté dans le canal 5.

Lorsque la position 5CH DISCRETE est sélectionnée, chaque canal reçoit un signal d'entrée de sa douille d'entrée Cinch respective. Le canal 5 est doté au niveau de son entrée Line de deux douilles qui sont connectées ensemble.

Commutateur de filtre actif pour la paire de canaux 1&2 (1/2 CH X-OVER):

• FULL: Sélectionne pour cette paire de canaux le mode de fonctionnement large bande.

HP: Sélectionne le filtre passe-haut (HI) qui peut être réglé de manière variable dans une plage comprise entre 50 Hz et 4 KHz.

Commutateur de filtre actif pour la paire de canaux 384 (3/4 CH X-OVER):

• FULL: Sélectionne pour cette paire de canaux le mode de fonctionnement large bande
• BP: Dans ce mode particulier, le filtre passe-haut (HI) et le filtre passe-bas (LOW), tous deux réglés en continu dans une plage comprise entre 50 Hz et 4 KHz, sont réglés de manière à former un filtre passe-bande HP: Sélectionne le filtre passe-haut (HI) qui peut être réglé de manière variable dans une plage comprise entre 50 Hz et 4 KHz.

Canal 5 (5 CH):

• Les fonctions pour le canal 5 ont été très spécifiquement sélectionnées : pour un mode de fonctionnement mono bass et ne sont pas commutables
• Le filtre passe-bas (LOW PASS) possède une plage réglable de manière variable entre 30 Hz et 150 Hz. -L'égalisation des graves fournit une accentuation des graves de 0 à +9 dB à une fréquence de 45Hz

Amplificateur mono premium

• L'amplificateur mono Premium PAB 1200.1 D est conçu pour des charges de 4, 2 et 1 ohms.
• Les sensibilités d'entrée pour les puissances nominales sont variables dans une plage comprise entre 0,1 et 9 V.
• Tous les filtres actifs sont réglables en continu au sein de la plage respective. - La pente du signal des filtres actifs mono est de 24 dB/Oct.
• L'affichage DEL POWER indique, lorsqu'il est allumé, que l'appareil est sous tension et qu'il est par conséquent opérationnel.

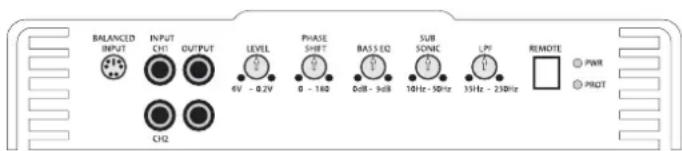

Amplificateur mono PAB 1200.1D

Les amplificateurs mono 1 canal sont conçus pour des charges de 4, 2 et 1 ohms et peuvent être utilisés dans n'importe quel système de bi-amplificateur (Bi-Amp) décrit dans les modes d'emploi pour les systèmes 2 et 4 canaux.

Le signal d'entrée Cinch (LINE INPUT) est directement transmis aux douilles de sortie Cinch (LINE OUTPUT), quel que soit le réglage des filtres actifs. Il est possible de piloter le signal de l'égaliseur de graves (BASS EQ) grâce à un régulateur branché sur la douille HEMUI et monté par exemple sous le tableau de bord.

• SUBSONIC permet des réglages du fi Itre subsonique dans une plage comprise entre 10Hz et 50Hz.
• BASS EQ permet d'accentuer le niveau des graves dans une plage comprise entre 0 dB et 9 dB.
• LOW PASS autorise le réglage du filtre passe-bas dans une plage comprise entre 35 Hz et 250 Hz.

ATTENTION: IL EST INTERDIT EN PRINCipe DE METTRE EN MARCHE LES AMPLIFICATEURS EN-DESSOUS DE L'IMPEDANCE POUR LAQUEILLE ILS SONT CONCUS. CELA PROVOQUERAIT SINON DES DEGATS AU NIVEAU DE L'APPAREIL QUI NE SONT PAS COUVERTS DANS LE CADRE DE LA DECLARATION DE GARANTIE STIPULEE DANS LE MODE D'EMPLOI. Amplifi cateur mono: concu pour 4,2 et 1 ohms

• PHASE-Shift (déphasage) permet des réglages dans une plage comprise entre 0 et 180 degrés.
• LEVEL: Il est possible ici d'harmoniser le niveau d'entrée de l'amplificateur (Gain) avec le niveau de sortie du poste de radio/lecteur de CD.
• POWER: Lorsqu'un affi chage DEL vert s'allume, ILA signifi e qu I' amplifi cateur est sous tension, qu'il est connecte a la terre et que la commande REM est activee.
• PROTECT: Lorsque l'affichage PROTECT s'allume, cela signifie que l'amplificateur présente un problème et qu'il n'est pas opérationnel. Il existe différents types de problèmes qui forcent l'amplificateur à commuter dans le mode Protect. Pour en savoir plus, consulter les instructions de recherche de pannes à la fin du mode d'emploi - BALANCED INPUT: Accepte le niveau d'entrée symétrique dans une plage comprise entre 0,4V et 18 V.

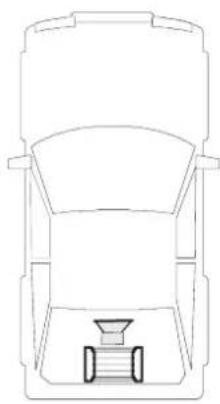

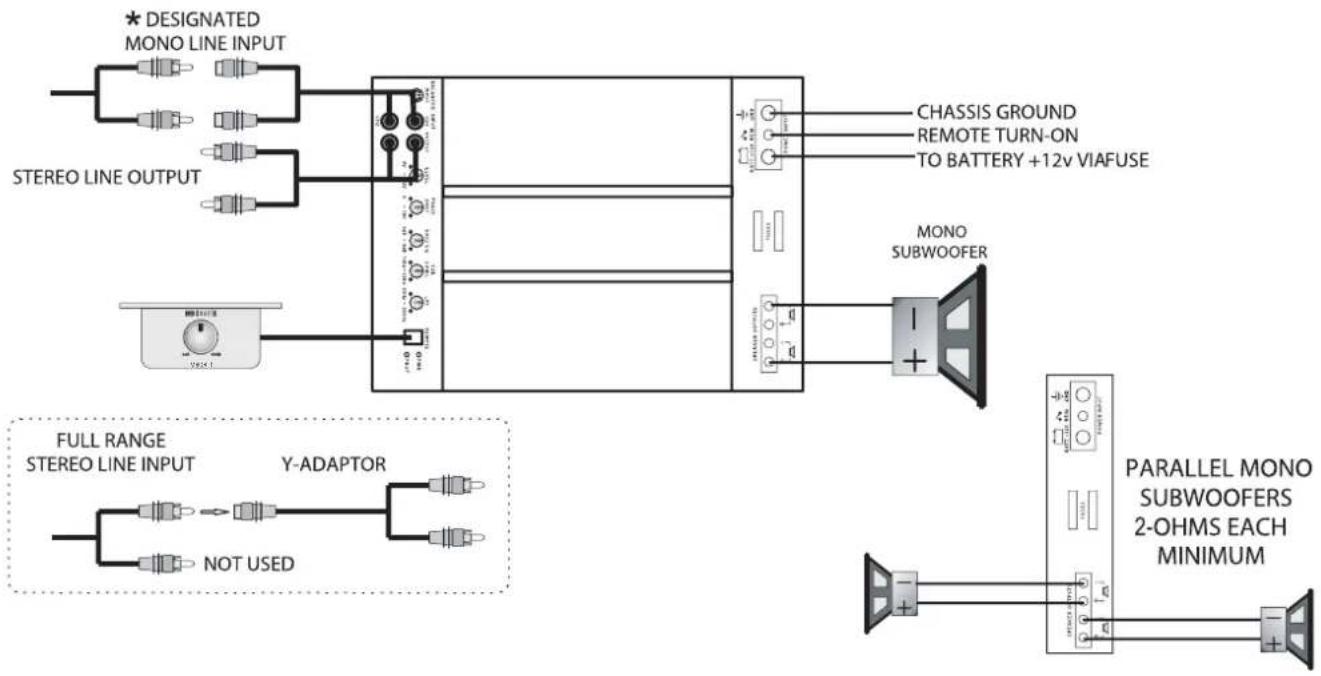

Il s'agit de l'application de base la plus fréquente pour les amplificateurs : canaux de la série Premium.

1. Check-list pour les connexions par câble Relier les entrées Cinch (LINE IN) au moyen de câbles Cinch hauts de gamme avec le poste de radio/lecteur de CD.
2. Commutateur de filtre actif [X-OVER] Celui-ci doit se couvrir dans la position "FULL"
3. Check-list pour le réglage de la fréquence de recouvrement : Ne concerne pas le mode de fonctionnement large bande (FULL)
4. Sensibilité d'entrée (LEVEL): Consulter le chapitre "Réglage de l'installation pour obtenir les réalisables performances possibles"
5. Module de télécommande des graves:

Brancher ce module sur la douille _REMUE_ de l'amplificateur au moyen du cable de commande tourni.

REMARQUE:

Minimum pour les impédances globales du haut-parleur:

4 et 2 ohms dans le mode stereo, voire 4 ohms dans le mode mono.

Cet amplificateur ne fonctionne ni dans le mode stereo 1 ohm, ni dans le mode mono 2/1 ohms.

Cette application montre la procédure fondamentale de pontage mono pour tous les amplificateurs de MB QUARI

Check-list pour les connexions par câble:

Une source de signaux MONO est nécessaire comme par exemple la sortie subwoofer mono d'un filtre actif, que celle-ci se présente sous forme d'un appareil séparé ou qu'elle soit intégrée dans un appareil de commande ou un égaliseur.

Important. N'essayez pas de connecter ensemble les sorties actives ou positives d'une source quelconque pour receivevoir un signal mono, car cela pourait fort bien entraîner des dégats au niveau de l'étage fi nal de cette source Il est nécessaire que le MEME signal soit alimenté à l'entrée de gauche tout comme à l'entrée de croite au moyen d'un cable Cinch adaptateur Y. Relier le terminal de raccordement positif du haut-parleur mono avec le raccord _LEFT + " et son terminal négatif avec le raccord _RIGHT -

Check-list pour le réglage du commutateur de filtre actif

• L'interrupteur AMPLIFIER X-OVER doit se couvrir dans la position FULL.

Check-list pour le réglage du régulateur de la fréquence de recouvrement:

Ne concerne pas le mode de fonctionnement large bande.

ASTUCE: Si vous utilisez la sortie subwoofer mono d'un filtre actif, il est tout à fait possible de mettre en circuit sur ces amplificateurs le filtre passe-bas afin d'obtenir une pente plus rigide du signal de la réponse fréquentielle du filtre passe-bas.

Minimum pour l'impédance globale des haut-parleurs: 4 ohms mono.

FULL RANGE

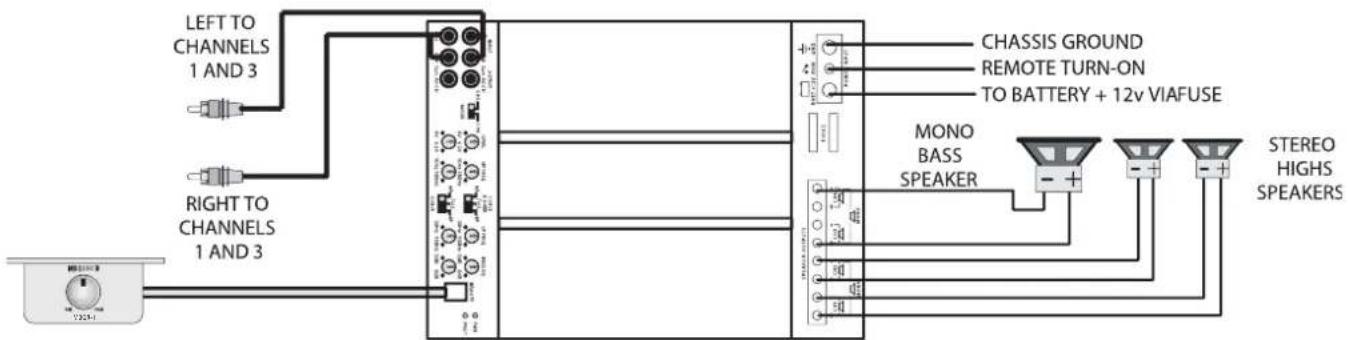

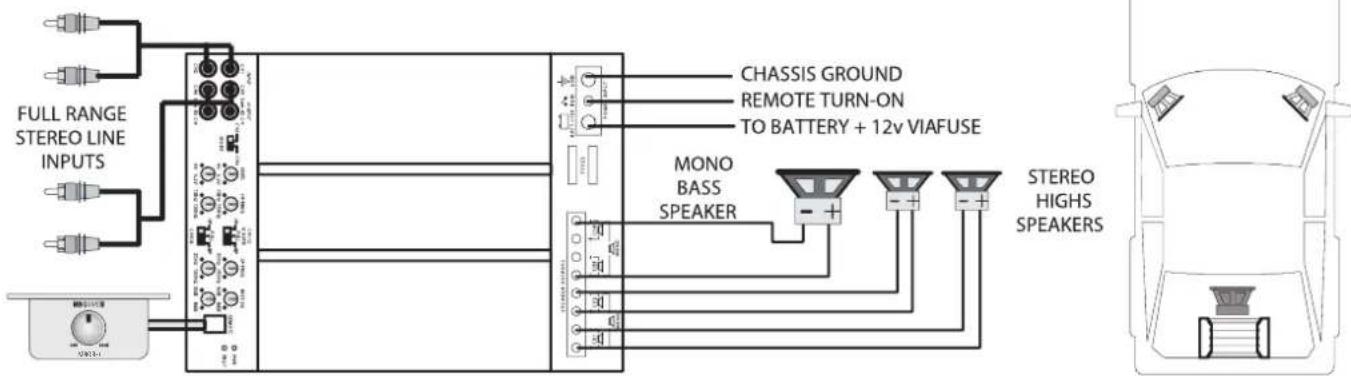

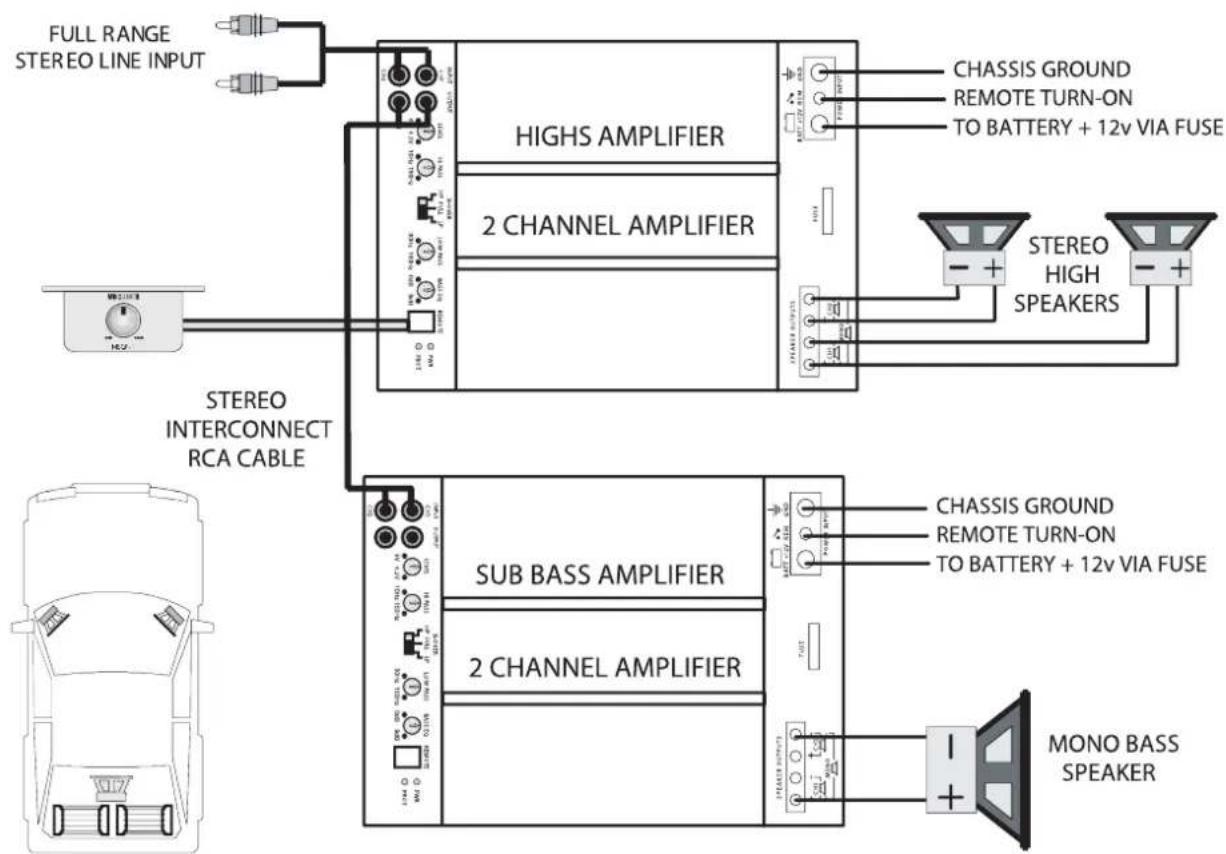

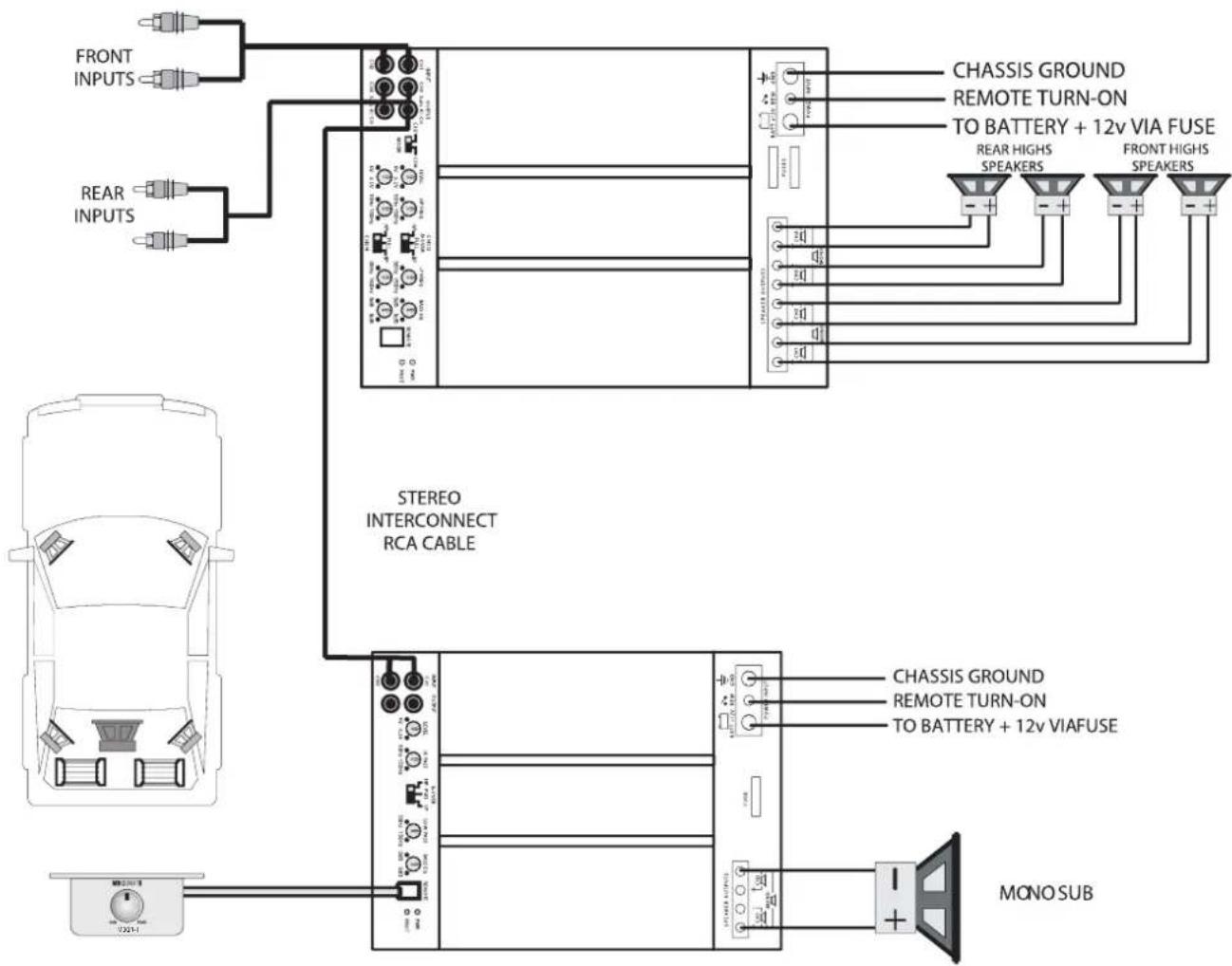

Passé-haut stéréo avec passe-bas mono dans un système actif à 2 voies voir un bi-amplifié

Dans cette application, nous utilisons un amplificateur 2 canaux pour le haute fréquences et un deuxième pour les basses fréquences voire un subwoofer mono. Veuillez vérifier les spécifications des haut-parleurs afin définir les critères maximaux de la puissance de l'amplificateur.

Check-list pour les connexions par câble:

Brancher les entrées Cinch (LINE IN) de l'amplificateur pour les hautes fréquences avec des câbles Cinch hauts de gamme sur le poste de radio/lecteur de CD.

Brancher les sorties LINE OUI de l'amplifi cateur pour les hautes fréquence avec un cable Cinch stéro sur les entres de l'amplifi cateur pour les basse fréquences.

Raccordement du subwoofer mono

Brancher les terminaux positifs du haut-parleur mono sur le raccord + - ainsi que son terminal negatif sur le raccord RIGHI

Check-list pour le réglage des commutateurs de filtre

• Ampli cateur d'aux: contrôleur X-UVER dans la position HI
• Amplificateur de graves: contrôle X-OVER dans la position LB/BI

Check-list pour le réglage des régulateurs de la fréquence de recouvrement:

Amplificateur d'aigus

Amplificateur de graves

• HI PASS (filtre subsonique): 10 Hz à 40 Hz
• LOW PASS: 100 Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Vérifier les spécifications du fabricant pour les haut-parleurs et lire le chapitre, Réglage de l'installation pour obtenir les performances possibles.

Check-list pour les régulateurs LEVEL:

Consulter le chapitre „Réglage de l'installation pour obtenir les meilleures performances possibles"

Minimum pour les impédances globales du haut-parleur:

• 2 ohms par canal dans le mode stereo.
• 4 ohms dans le mode mono ponté.

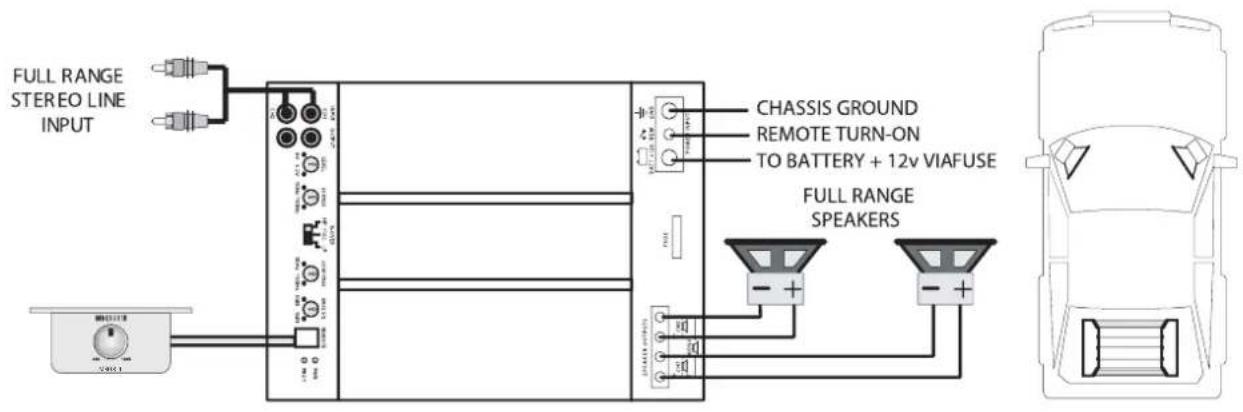

Système large bande 4 canaux

Nous vous montrons ici comment vous pouvez utiliser les amplificateurs canaux dans le mode large bande 4 canaux de base

Check-list pour les connexions par cable:

Brancher les quatre entrées d'amplificateur (LINE IN) avec des câbles hauts de gamme sur le poste de radio/lecteur de CD

Check-list pour le réglage des commutateurs de filtre

• 1/2CH X-OVER: Position „FULL" -3/4CH X-OVER: Position „FULL"

Check-list pour le réglage des régulateurs de la fréquence

de recouvrement:

Canaux 1/2: Canaux 3/4:

Check-list pour le réglage des régulateurs de niveau:

Consulter le chapitre Réglage de l'installation pour obtenir les mêmes performances possibles

Minimum pour les impédances globales du haut-parleur :

2 ohms par canal.

FULL RANGE SPEAKERS

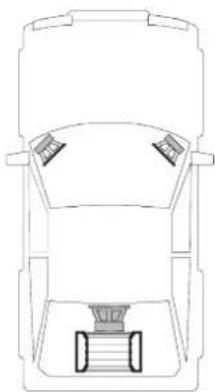

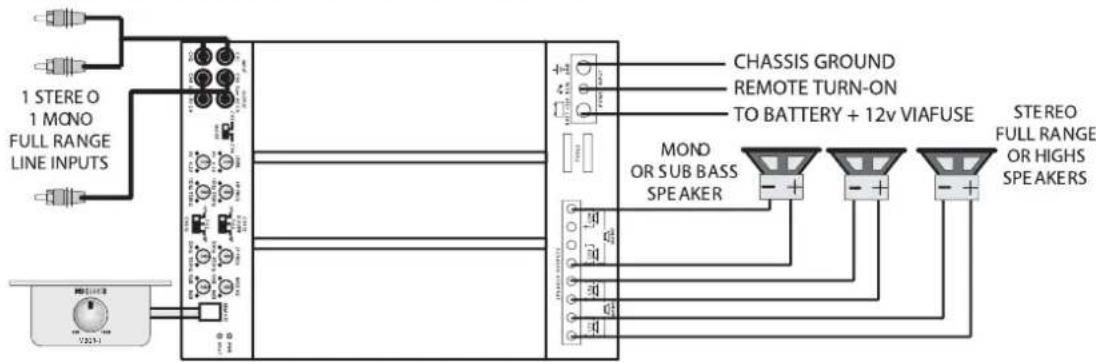

Système large bande 2 ou 3 canaux

Nous vous montrons ici comment utiliser les amplificateurs 4 canaux et tant que système large bande 2 ou 3 canaux en tirant profit de la possibilité d'utiliser tous les amplificateurs MB QUART comme des amplificateurs mont pointés

L'exemple suivant montre comment il est possible de créer un système 3 canaux grâce à un couplage mono ponté sur la paire de canaux 3/4. Pour pouvoir installer un système 2 canaux, suivez tout simplement cet exemple pour confirmer la paire de canaux 1/2 sous forme de couplage mono ponté

Check-list pour les connexions par câble:

• Brancher les entrées de la paire de canaux 1/2 sur une source stéréo appropriée avec des câbles Cinch hauts de gamme, comme un appareil de commande par exemple. Pour pointer la paire de canaux 3/4, une source de signaux mono est nécessaire. Celle-ci se présente par exemple sous forme d'une sortie subwoofer mono d'un filtre actif, qu'il s'agisse d'un poste individuel ou d'un fil intégré dans un poste de commande ou un égaliseur. Important : N'essayez pas de connecter ensemble les sorties actives voire positives d'une source quelconque pour recevoir un signal mono, car cela pourrait fort bien entraîner des dégâts au niveau de l'étage final de cette source.
• Le MEME signal doit être alimenté à la sortie de droite aussi bien qu'à la

sortie de gauche au moyen d'un câble Cinch adaptateur Y.

• Brancher le terminal de raccordement du haut-parleur mono, conformément à l'illustration, sur le raccord "LEFT +" et le terminal négatif sur le raccord "RIGHT -".

Check-list pour le réglage des commutateurs de filtre

• 1/2 CH X-OVER: Position „FULL" - 3/4 CH X-OVER: Position "FULL"

Check-list pour le réglage des régulateurs de la fréquence de recouvrement:

Canaux 1/2: Canaux 3/4:

ASTUCE: Si vous utilisez la sortie subwoofer mono d'un filtre actif, il est tout à fait possible de mettre en circuit sur ces amplificateurs le filtre passe-bas afin d'obtenir une pente plus fluide du signal de la réponse fréquentielle du filtre passe-bas

Check-list pour le réglage des régulateurs de niveau:

Consulter le chapitre „Réglage de l'installation pour obtenir les mêmes performances possibles"

Minimum pour les impédances globales du haut-parleur :

• 2 ohms par canal dans le mode stéreo.
• 4 ohms dans le mode mono ponté.

Système actifs à 2 voies ou bi-amplificateur avec mono bass

Cette application montre comment il peut être simple d'installer un système actif à 2 voies en utilisant un amplificateur 4 canaux Premium. Les canaux 1 et 2 sont utilisés pour les aigus, les canaux 3 et 4 pour le mono bass.

Check-list pour les connexions par câble:

Vous devez alimenter le même signal aux deux entrées (LINE IN), c'est pourquoi vous devez utiliser deux adaptateurs Y, un premier pour, conformément à l'illustration, alimenter le signal de gauche dans les canaux 1 et 3, ainsi qu’un deuxième pour alimenter le signal de droite dans les canaux 2 et 4.

Raccordement du subwoofer mono

Brancher le terminal de raccordement positif du haut-parleur mono sur le raccord LFI + ainsi que le terminal négatif sur le raccord RIGHI -

Check-list pour le réglage des commutateurs de filtre

-1/2 CH X-OVER: Position "HI" -3/4 CH X-OVER: Position LP/BP

Check-list pour le réglage des régulateurs de la fréquence de recouvrement:

Canaux 1/2: Canaux 3/4:

• HI PASS: 100 Hz - HI PASS (subsonique): 20 Hz
• LOW PASS: non applicable - LOW PASS: 100 Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Vérifiez les spécifications du fabricant pour le haut-parleur et lire le chapitre „Réglage de l'installation pour obtenir les meilleures performances possibles"

Check-list pour les régulateurs LEVEL:

Consulter le chapitre "Réglage de l'installation pour obtenir les mêmes performances possibles"

Minimum pour les impédances globales du haut-parleur:

• 2 ohms par canal dans le mode stéréo.
• 4 ohms dans le mode mono ponté.

Système actifs à 2 voies ou bi-amplificateur avec mono bass et fondu-enchaîné des aigus/graves

Nous présentons ici une variation du système précisé. Étant donné qu'il s'agit d'un système à 2 voies, nous pouvons utiliser les sorties en face avant d'un appareil de commande pour piloter les aigus et les sorties en face arrière pour piloter les graves. Grâce à cette procédure, l'auditeur peut facilement adapter aux aigus le niveau relatif des graves au moyen du régulateur pour le fondu-enchaîné avant/arrière (Fader) sur l'appareil de commande. Les canaux 1 et 2 sont utilisés pour les aigus, les canaux 3 et 4 pour le mono bass.

Check-list pour les connexions par câble:

• Utiliser des câbles Cinch hauts de gamme pour brancher les entrées de l'amplificateur sur la source conformément à l'illustration
• Procédez pour le réglage des commutateurs de filtre actif et celui des recouvrements de fréquence de la manière indiquée pour le système précédemment décrit.

Passe-haut avant/arrêté avec utilisation d'un amplificateur 2 voies pour le subwoofer mon

Grâce à la combinaison d'un amplificateur 2 voies avec un amplificateur voies, il est facile d'assembler, en utilisant les titres intégrés, un système complet avec aigus en face avant/arrière et subwoofer mono

Check-list pour les connexions par câble:

• Utilisez des câbles Cinch hauts de gamme pour relier les sorties en face avant et en face arrière d'un appareil de commande conformément à l'illustration avec les entrées (LINE IN) de l'amplificateur 4 canaux;
• De même, brancher le connecteur LINE OUI de l'amplifi cateur 4 canaux, toujours conformément à l'illustration, sur le raccord LINE INPUI de l'amplifi cateur 2 canau

Raccordement du subwoofer mono

Brancher le terminal de raccordement positif du haut-parleur mono sur le raccord LEH + ainsi que le terminal négatif sur le raccord RIGHI

Check-list pour le réglage des commutateurs de filtre

Amplificateur de graves 4 canaux: Amplificateur de graves 2 canaux: -1/2 CH X-OVER: Position "HI" - Contrôleur X-OVER: Position "LP/BP" -3/4 CH X-OVER: Position "HI"

Check-list pour le réglage des régulateurs de la fréquence de recouvrement:

Amplificateur d'aigus 4 canaux

Canaux 1/2 : Canaux 3/4 :

Amplificateur de graves 2 canaux

• HI PASS (filtre subsonique): 10 Hz à 40 Hz

LOW PASS: 100 Hz

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Vérifiez les spécifications du fabricant pour le haut-parleur et lire le chapitre „Réglage de l'installation pour obtenir les meilleures performances possibles".

Check-list pour les régulateurs LEVEL:

Consulter le chapitre "Réglage de l'installation pour obtenir les mêmes performances possibles"

Minimum pour les impedances globales du haut-parleur:

• 2 ohms par canal dans le mode stereo.
• 4 ohms dans le mode mono ponté.

Configuration 5 canaux discrets, plus un canal passe-bas mono

Vous pouvez utiliser cette configuration simplement sous forme d'un système avec 4 canaux large bande discret et un cinquième canal passe-bas. L'ensemble des filtres sont contournés sauf le passe-bas sur le canal 5. Le 5 canaux peuvent être également utilisés avec un filtre actif externe, voir avec des filtres dans des appareils de commande ou des égaliseurs.

Check-list pour les connexions par câble:

Brancher les entrées (LINE IN) pour les canaux 1&2 sur la sortie en face avant, les canaux 3&4 sur la sortie en face arrière, ainsi que le canal 5 sur la sortie du subwoofer mono de l'appareil de commande VOIRE sur l'égaliseur dans le tableau de bord. Le filtre LOW PASS sur le canal 5 est couplé et série avec le filtre source. Vous pouvez le régler soit sur la même fréquence pour obtenir une pente plus rigide du signal de la réponse fréquentielle soit sur une plus grande fréquence pour atténuer ses effets. Pour la même raison, vous pourriez mettre en circuit les recoupants passe-haut pour les canaux 1, 2, 3 et 4 à n'd'être une pente plus rigide du signa

Check-list pour le réglage des commutateurs de filtre actif

• Mode INPUT: Position, 5CH DISCRETE - CH 1/2 X-OVER: Position "FULL"
• CH 3/4 X-OVER: Position "FULL"

Check-list pour le réglage des régulateurs de recouvrement de la fréquence:

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Consultez les spécifications du fabricant pour les haut-parleurs et lisez le chapitre, Réglement de l'installation pour obtenir les performances possibles.

Check-list pour les régulateurs LEVEL:

Consulter le chapitre "Réglage de l'installation pour obtenir les meilleures performances possibles"

Minimum pour les impédances globales du haut-parleur :

2 ohms par canal.

Configuration 3 ou 4 canaux discretes plus un canal passage-bas mon

Nous utilisons ici le même réglage de base que ci-dessus pour représenter une disposition 3 canaux en plaçant les paires de canaux stéréo 1 et 2 et 3 et 4 dans un couplage mono panté. Pour un système 4 canaux, ne mette en circuit un pont mono que pour une paire de canaux

Check-list pour les connexions par câble:

• Utiliser 2 câbles Cinch adaptateurs Y, le premier pour les canaux 1&2 et le deuxième pour les canaux 3&4, afin de créer uniquement 2 entrées pour le

canaux 1, 2, 3 et 4 conformément à l'illustration.

• Brancher le terminal de raccordement positif des canaux 1&2 du haut-parleur mono sur le canal 1+, le terminal négatif sur le canal 2-. Brancher ensuite le terminal de raccordement positif des canaux 3&4 du haut-parleur mono sur le canal 3+, le terminal négatif sur le canal 4-.
• Le canal 5 étant un véritable canal individuel, il ne peut pas être ponté en tant que tel.

Minimum pour les impédances globales du haut-parleur:

• 2 ohms par canal dans le mode stéréo
• 4 ohms par paire mono pontée
• 2 ohms sur le canal 5

Systèmes actifs à 3 voies avec mono bass

L'amplificateur 5 canaux PAB 5400 comprend toutes les fonctions qui sont nécessaires pour la création d'un système à 3 voies complètement terminé avec filtre actif

Check-list pour les connexions par cable:

Brancher les entrées des canaux 1 et 2 sur les sorties large bande de l'appareil de commande au moyen de câbles Cinch hauts de gamme

Check-list pour le réglage des commutateurs de filtre actif

- Mode INPU1: Position CH2 - CH 1/2 X-OVER: Position "HP" - CH 3/4 X-OVER: Position „BP'

Check-list pour le réglage des régulateurs de la fréquence de recouvrement:

• CH 1/2 HIGH PASS: 1 KHz à 4 KHz
• CH 3/4 HIGH PASS: 100 Hz
• CH 3/4 LOW PASS: 1 KHz à 4 KHz -CH5LOWPASS:100H;

Veuillez tenir compte du fait que les régulateurs de passe-haut et de passe-bas pour les canaux 3&4 exercent la fonction d'un régulateur de passage-bande

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Consultez les spécifications du fabricant pour les haut-parleurs et lisez le chapitre „Réglement de l'installation pour obtenir les meilleures performances possibles"

Check-list pour les régulateurs LEVEL

Consultez le chapitre „Réglage de l'installation pour obtenir les meilleures performances possibles"

Minimum pour les impédances globales du haut-parleur :

2 ohms par canal

Passé-haut avant/arrière avec subwoofer constant

Une autre application appropriée pour le PAB 5400 consiste à utiliser 4 canaux pour les haut-parleurs satellites avant/arrière et le canal mono pour un subwoofer constant sans fondu-enchaîne.

Check-list pour les connexions par câble:

Brancher les entrées des canaux 1, 2, 3 et 4 conformément à l'illustration sur les sorties en face avant et en face arrière de l'appareil de commande au moyen de câbles Cinch hauts de gamme.

Check-list pour le réglage des commutateurs de filtre

- Mode INPUT: Position CH 1/2 X-OVER: Position HP - CH3/4X-OVER: Position HP

Check-list pour le réglage des régulateurs de la fréquence de recouvrement:

• CH 1/2 HIGH PASS: 100 Hz -CH3/4 HIGH PASS:100 Hz
• CH 3/4 LOW PASS: non applicable -CH5LOWPASS:100H;

Veuillez tenir compte du fait que ces fréquences de coupure constituent uniquement des propositions. Consultez les spécifications du fabricant pour les haut-parleurs et réferez-vous au chapitre Réglage de l'installation pour obtenir les performances possibles.

Check-list pour les régulateurs LEVEL

Consulter le chapitre _Réglage de l'installation pour obtenir les meilleures performances possibles

Minimum pour les impédances globales du haut-parleur :

2 ohms par canal

Application de base

Check-list pour les connexions par câble:

• Branchez les entretres (LINE IN) sur les sorties Cinch d'un poste de radio/lecteur de CD au moyen de cables Cinch hauts de gamme voire sur les sorties d'un amplifi cateur primaire large bande. Un adaptateur Y est eventuellemen nécessaire pour cela ainsi que le montre le diagramme
• Utilisez un câble de haut-parleur avec une section d'au moins 1,5 mm². Cet amplificateur est équipé de terminaux de haut-parleur binaires qui facilitent le raccordement de combinaisons de haut-parleurs.

Check-list pour le réglage des régulateurs de la fréquence

de recouvrement:

• LOW PASS: 35 Hz à 250 Hz
• SUBSONIC: 10 Hz à 50 Hz - BASS EQ: 0 à 9 dB PHASE: 0 à 180 degrés

Check-list pour les régulateurs LEVEL:

Consultez le chapitre „Réglage de l'installation pour obtenir les mêmes performances possibles"

Minimum pour les impédances globales du haut-parleur: 1 ohm

• Remarque: Vous pouvez utiliser la sortie indiquée raccord mono sur le poste de radio/lecteur de CD ou une sortie stéreo large bande. Ainsi que le montre l'illustration, il vous faut également un adaptateur Y pour les sorties stéreo large bande.

Généralités:

Comme cela est décrit dans le chapitre „Consignes d'installation générales", l'installation devrait avoir été mise en marche et fonctionner. Il faudrait régler maintenant l'ensemble des sélecteurs d'entrée et des interrupteurs de la fréquence de recouvrement sur l'application souhaitée puis mettre tous les régulateurs (volume, niveau et égaliseur) sur la position minimum.

Réglage du régulateur de niveaux

Insérez un CD ou une cassette que vous connaisssez bien de manière à pouvoir l’utiliser comme référence puis réglez le bouton du volume sonore de l’appareil de commande sur environ 80% du volume total. Le niveau sonore de l’installation sera bien sûr très bas, mais la procédure suivante vous aidera à régler soigneusement la sensibilité d’entrée de l’amplificateur sur le niveau des signaux de sortie de l’appareil de commande.

Amplificateurs 2 canaux simples

Tourner lentement en avant le régulateur de niveau jusqu'à ce que vous entendiez des distorsions puis le tourner légèrement en arrière.

Amplificateurs 4 canaux simples

Tourner lentement en avant le régulateur de niveau pour les canaux 1 et 2 jusqu'à ce que vous entendiez des distorsions puis le tourner légèrement en arrière.

Répéter cette opération pour les canaux 3é4

Installations actives à 2 ou 3 voies:

Commencer toujours avec un amplificateur de graves ou de basses fréquences en guise de référence et tourner le régulateur de niveau jusqu'à ce que des distorsions soient perceptibles puis le tourner légèrement en arrière. Régler maintenant le régulateur de niveau pour les canaux de hautes fréquences voir d'aigües dans une installation active à 2 voies à n d'équilibre les aigües avec les graves.

Sur un système à 3 voies, harmoniser les mediums sur les graves puis les aigués sur les moyennes et les graves. Il peut s'avérer nécessaire de répéter à plusieurs reprises l'ajustage des régulateurs de mediums et d'aigués pour obtenir un équilibre sonore satisfaisant.

Réglage précis de la fréquence de recouvrement:

Nous avons commencé dans le chapitre „Consignes d'installation générales" avec l'ajustage du régulateur de la fréquence de recouvrement sur des positions approximatives et vous pouvez maintenant les affiner pour obtenir la meilleure qualité sonore possible. Veillez s'il vous plaît à ne pas vous écarter trop des fréquences de recouvrement recommandées par le fabricant des haut-parleurs, car un dépassement des gammes de fréquences nominales de fonctionnement peut sans problème entraîner des dommages au niveau des haut-parleurs de moyennes et haute fréquences.

Réglage de l'égaliseur:

Dès que l'ensemble des niveaux sonores et des fréquences de recouvrement ont été régles à n d'obtenir un équilibre sonore/agréable, vous pouve passer à l'égalisation. N'oubliez pas qu'une amplification appliquée à une fréquence ou à une gamme de fréquences peut entrainer une surmodulation nette de l'amplificateur. Les remarques suivantes sont valables pour l'ou les égaliseurs et les régulateurs de volume sonore sur les amplificateurs an également que pour les régulateurs sur les appareils de commande et les égaliseurs encastrés dans le tableau de bord.

Utilisez le bouton du volume sur l'appareil principal pour régler l'installation sur un volume sonore moyen, puis ajustez les égaliseurs et les régulateurs de volume en fonction de vos goûts personnels. Retournez ensuite à l'ajustage des régulateurs de niveau ci-dessus et corrigez le réglage de l'ensemble de ces régulateurs.

Reversedez-vous maintenant dans votre fauteuil

et profitez de la musique

Recherche de pannes à l'intérieur de l'installation

Pour localiser une panne à l'intérieur de l'installation stéreo, couper les pièces de l'installation de manière logique afin de localiser la raison de la perturbation.

Description du système de diagnostic intégré dans tous les amplificateurs MB QUART:

Le système de diagnostic déconnecte l'amplificateur jusqu'à ce qu'il soit placé dans l'état de "reset" en éteignant puis en remettant en marche l'appareil principal. Cet état de fonctionnement est indiqué sur le panneau de commande par le biais d'un affichage DEL PROTECI qui s'allume lorsque l'une des conditions suivantes est satisfaite:

1 - Un court-circuit au niveau des câbles de haut-parleur 2 - Une panne interne dans l'amplificateur qui provoque une coupure du courant continu à la sortie du haut-parleur.

Lorsque l'amplificateur commute dans le mode diagnostic, débranchez simplement tous les câbles Cinch et des haut-parleurs, mais laisser le câble +12 V. de mise à la terre et de la télécommande branchés. Remettez maintenant l'amplificateur en marche. Lorsque l'affichage DEL de diagnostic s'allume, cela signifie qu'il y a une erreur interne dans l'amplificateur. Si ce n'est pas le cas, enticez à nouveau le câble Cinch et remettez l'amplificateur en marche. S'il commute maintenant dans le mode diagnostic, l'erreur se situe à l'entrée, soit au niveau de câbles défectueux soit dans l'appareil source.

Lorsque l'amplificateur semble fonctionner parfaitement après avoir entiché le cable Cinch, branchez les haut-parleurs voire leurs filtres d'aiguillage l'un après l'autre. Si l'un des haut-parleurs ou l'une de ses connexions est défec-tueux, le système de diagnostic est alors automatiquement activé.

Surchauffe du dissipateur thermique de l'amplificateur

Les amplificateurs se déconnectent lorsque la température du dissipateur thermique atteint 80°C et se remettent en marche dès que la température de l'appareil est retombée sous ce seuil.

Motifs d'une surchauffe:

1 - Refroidissement inapproprié - placer l'amplificateur dans un autre endroit ou procéder à un nouveau montage afin de permettre un meilleur écoulement naturel de l'air via les ailettes de refroidissement. 2 - Ne pas forcer un niveau de puissance élevée dans des impédances faibles - tournez le régulateur du volume en arrière ou assurez-vous que vous n'affectez pas à l'amplificateur une impédance haut-parleur inférieure à celle recommandée.

Puissance de départ faible:

1 - Vérifier si le régulateur de niveau a été correctement réglé 2 - S'assurer que la tension de batterie est d'au moins 11 V lors de la mesure sur la borne +12 V et la borne de mise à la terre de l'amphihcateur 3 - Vérifier l'ensemble des connecteurs +12 V et des mises à la terre

Les fusibles grillent:

1- L'utilisation d'impédances haut-parleur inférieures aux valeurs minimales recommandées demande plus de courant - vérifier 2 - Un court-circuit sur le câble principal + 12 V de la batterie vers le châssis du véhicule fait que le fusible principal grille. 3 - Si un fusible de l'amplificateur grille constamment et si seulement des câbles + 12 V, de mise à la terre, et de régulation d'alimentation (REM) sont branchés, cela peut signifier que l'amplificateur est déficient.

impossible de mettre l'installation en marche:

1 - Vérifier tous les fusibles 2 - Vérifier toutes les connexions. 3 - Mesurer aux bornes de tension la tension +12 V et la tension d'enclenchement de la télécommande. S'il n'y a pas de tension ou si celle-ci est trop faible, procéder à des mesures de tension sur les porte-fusibles, les répartiteurs, les câbles +12 V et de la télécommande de l'appareil principal à fin de localiser le problème

Problèmes de bruits : on désigne deux catégories de bruit : un sifflement des interférences électriques.

Sifflement ou bruit blanc

1 - Un fort bruit blanc se produit normalement lorsque le régulateur de niveau de l'amplificateur est réglé sur une position trop élevée - procéder à un nouvel ajustage en suivant la procédure décrite au chapitre "Réglage de l'installation pour obtenir les meilleures performances possibles". 2 - Une autre raison qui peut entraîner un sifflement exagéré peut être un appareil source grésillant - détacher les câbles Cinch de l'entrée de l'amplificateur. Si le niveau de bruit diminue maintenant, cela signifie un dysfonctionnement dans l'appareil source.

Interferences électriques:

L'intérieur d'un véhicule constitue fondamentalement un environnement défavorable pour les appareils électriques. Le grand nombre d'installations électriques, comme par exemple l'allumage, la dynamo, les pompes à essence et la climatisation (pour n'en citer que quelques-unes), génère des champs électromagnétiques, tout comme un grésillement dans la connexion +12 V et la mise à la terre. Comme toujours, il convient de circonscrire ici aussi le problème : commencer par détacher les câbles Cinch de l'entrée de l'amplificateur. Si le grésillement est toujours perceptible, vérifier les câbles de haut-parleur. Dans le cas contraire, rebrancher les câbles Cinch puis examiner l'appareil source qui alimente l'amplificateur, en procédant composant par composant.

Un tic-tac ou un pleurage qui varie en fonction de la vitesse du moteur:

1 - Ce problème pourrait être du à l'irradiation de champs électromagnétiques dans les câbles Cinch de l'amplificateur qui, par exemple, sont posés trop près d'une pompe à essence ou d'un distributeur. 2 - Vérifiez si la connexion de mise à la masse de l'appareil principal est directement reliée au châssis du véhicule et non pas mise à la terre via le réseau de bord. 3 - Essayez de relier directement l'appareil principal avec le câble + 12 V directement avec le pôle positif de la batterie au lieu de le brancher via le câblage standard/coffret de fusibles dans le tableau de bord.

Pleurage constant:

La raison de ce type de bruit perturbateur peut s'avérer évènementuellement plus difficile à découvrir, mais il est normalement provoqué par une certaine forme d'instabilité qui entraîne des fluctuations au niveau du système

1 - Vérifier toutes les connexions, notamment si elles sont correctement mises à la terre. 2 - S'assurer qu'aucun câble de haut-parleur ne provoque un court-circuit avec le châssis du véhicule en raison d'un contact avec du métal non protégé. 3 - Les câbles Cinch sont connus pour être d'une nature problématique. Vérifier par conséquent s'ils sont en bon état, notamment les liaisons de blindage.

Indices

Sélecteur de diplexeur par de canaux 1 et 2 (1/2 CH X-OVER):

Selector de diplexor par de canaux 3 et 4 (3/4 CH X-OVER):
