SAVE100 - Enceinte SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur SONY SAVE100, puissance de sortie de 20W, fréquence de réponse de 60Hz à 20kHz, connectivité Bluetooth 5.0, autonomie de 12 heures.
Utilisation	Idéal pour écouter de la musique à la maison ou en extérieur, compatible avec smartphones et tablettes, facile à transporter grâce à son design compact.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, éviter l'exposition à l'eau, pour les réparations, contacter le service client SONY agréé.
Sécurité	Ne pas utiliser à des températures extrêmes, éviter les chocs violents, ne pas démonter l'appareil pour éviter les risques d'électrocution.
Informations générales	Garantie de 2 ans, disponible en plusieurs couleurs, poids de 1 kg, dimensions 25 x 10 x 10 cm.

FOIRE AUX QUESTIONS - SAVE100 SONY

Comment connecter mon haut-parleur SONY SAVE100 à mon téléphone ?

Assurez-vous que le haut-parleur est en mode appairage. Activez le Bluetooth sur votre téléphone, recherchez les appareils disponibles et sélectionnez 'SONY SAVE100' pour établir la connexion.

Pourquoi mon haut-parleur ne s'allume-t-il pas ?

Vérifiez que le haut-parleur est chargé. Branchez-le à une source d'alimentation et attendez quelques minutes avant d'essayer de l'allumer à nouveau.

Mon haut-parleur grésille-t-il pendant la lecture ?

Assurez-vous que le volume de votre appareil source n'est pas trop élevé. Essayez de réduire le volume et de vérifier si le grésillement persiste.

Comment réinitialiser mon haut-parleur SONY SAVE100 ?

Maintenez enfoncé le bouton d'alimentation et le bouton de volume + pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera le haut-parleur aux paramètres d'usine.

Le haut-parleur ne se connecte pas à mon ordinateur, que faire ?

Assurez-vous que le Bluetooth est activé sur l'ordinateur. Vérifiez également que le haut-parleur est en mode appairage et qu'il est à portée du PC.

Comment vérifier la durée de vie de la batterie de mon haut-parleur ?

Lorsque le haut-parleur est allumé, le voyant de la batterie clignote pour indiquer le niveau de charge. Consultez le manuel pour plus de détails sur les indications de la batterie.

Puis-je utiliser le haut-parleur pendant qu'il se charge ?

Oui, vous pouvez utiliser le haut-parleur pendant qu'il est en charge, mais cela peut allonger le temps de charge.

Comment mettre à jour le firmware de mon haut-parleur SONY SAVE100 ?

Connectez le haut-parleur à votre ordinateur via USB et utilisez l'application SONY pour rechercher et installer les mises à jour disponibles.

MODE D'EMPLOI SAVE100 SONY

Afin d'eviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appeareil à la pluie ou à l'humidité.

ATTENTION

POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISIER AUCUNE PARTIE A DECOUVERT.

Bienvenue!

Merci pour l'achat de ce caisson de grave amplifie Sony. Avant de mesure ce caisson en service, veuilles dire attentivement le mode d'emploi et le garder pour toute referrernce future.

TABLE DES MATIÈRES

Preparatifs

Déballage 4

Installation 4

Raccordement du système 5

Fonctionnement de base

Pour ecouter le son 8

Réglage du son 9

Informations complémentaires

Precautions 10

Guide de dépannage 10

Specifications 11

Déballage

Vérifiez si les éléments suivants se trouvent bien dans l'emballage:

Cordon de liaison audio (1)
Cordon d'enceinte (2)

Installation

Vou pouve installer le caisson ou vous poulez car la plaque de grave qu'il produit (en dessous de 150Hz ) ne permet pas à l'oreille humaine de désigner la direction et la position de la sortie du son. En outre, comme l'effect stéreo n'est pas perceptible avec les basses fréquences, un seul caisson est suffisant pour réproduire les basses fréquences des canaux stéreo. Pour améliorer la reproduction du grave, nous vous conseillons d'installer le caisson sur un sol stable, ne provoquant pas de résonance.

Remarques

• Installéz toujours le caisson à la verticale et à plusieurs centimètres du mur.
• Ne pas poser d'objet sur le caisson ni s'asseoir dessus.
• Si le caisson est installé au centre d'une piece, le son grave est extrémement affaibli. Ce phénomème est du aux ondes stationnaires de la piece. Le cas échéant, éloignez le caisson du centre de la piece, ou éliminez la cause des ondes stationnaires, en installant, par exemple, une étagère.

Raccordement du système

Aperçu

Utilisez la prise INPUT 1 ou les bornes INPUT 2 du caisson quand vous raccordez l'amplificateur.

• Si l'amplificateur est équipé d'une des prises de sortie suivantes, reliez la prise INPUT 1 et la prise de l'amplificateur avec le cordon de liaison audio fourni.

Prises MONO OUT
— Prise MIX OUT
— Prise(s) de sortie SUB WOOFER
— Prise(s) de sortie SUPER WOOFER

• Si l'amplificateur n'offre aucune des prises de sortie indiquées, reliez les bornes d'enceintes de l'amplificateur aux bornes INPUT 2.

Remarque

Utilisez INPUT 1 ou INPUT 2 pour la liaison. Si vous utilise les deux, vous risquez des problèmes de fonctionnement.

Avant de commencer

• Eteignez l'amplificateur et le caisson de grave avant de les relier.
• Utilisez les cordons audio fournis avec les différents apparèils. Si vous n'avez pas assez de cordons pour faire les liaisons nécessaires, vous devrez acheter des cordons de liaison audio en option.
• Veillez à insérer à fond les fiches dans les prises pour éviter toute source de bruit.
• Branchez le cordon d'alimentation secteur du caisson à la prise murale.
• Vous ne pouvez pas relier la prise de sortie CENTER à ce caisson pour utiliser la fonction Dolby Pro Logic. Le son grave n'est pas fourni par certains modes Dolby Pro Logic.

suite)

Preparatifs

Raccordement à un amplificateur avec une seule paire de bornes d'enceintes

Si vous amplificateur n'a qu'une seule paire de bornes d'enceintes, raccordez le caisson de grave à l'amplificateur, puis les enceintes avant au caisson de grave.

Cordons nécessaires

Cordons d'enceintes (fournis) (1 pour chaque enceinte)

Torsadez l'extrémité du cordon après l'avoir dénudée sur 15 mm environ.

Veillez à brancher les cordons d'enceintes sur les bornes appropriées: + sur + et - sur - . Si les cordons sont inversés, le son sera déformé et les basses seront défaut.

Il est pratique de toujours prendre, par exemple, le cordon rayé pour la liaison aux bornes positives (+). Vous ne risquez pas ainsi de faire de mauvaises liaisons.

Raccordements

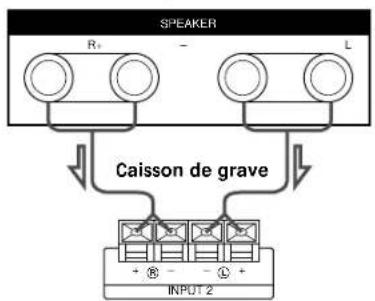

1 Raccordez le caisson de grave à l'amplificateur. Raccordez les bornes INPUT 2 du caisson aux bornes d'enceintes de l'amplificateur avec les cordons d'enceintes. Veillez à racorder les canaux gauche (L) et droit (R).

Sens du signal

Amplificateur

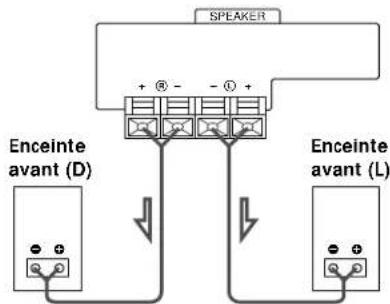

2 Raccordez les enceintes avant au caisson de grave.

Raccordez les enceintes aux bornes d'enceintes du caisson de grave.

Caisson de grave

Raccordement à un amplificateur avec double paire (A + B) de bornes d'enceintes

Si vous amplificateur a une double paire de bornes d'enceintes (A + B) ,raccordez le caisson de grave et les enceintes avant a I'amplificateur.

Cordons nécessaires

Cordons d'enceintes (fournis) (1 pour chaque enceinte)

Torsadez l'extrémité du cordon après l'avoir dénudée sur 15 mm environ.

Raccordements

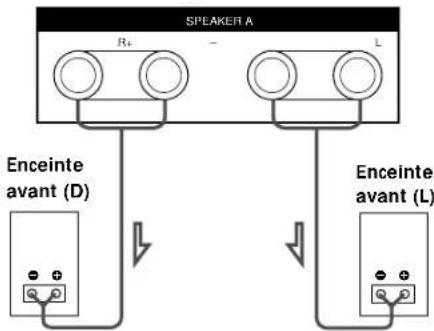

1 Raccordez les enceintes avant a l'amplificateur. Raccordez les enceintes aux bornes d'enceintes de l'amplificateur (A).

Amplificateur

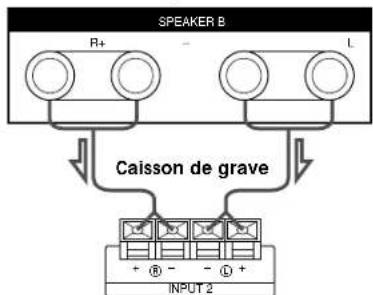

2 Raccordez le caisson de grave à l'amplificateur. Reliez les prises INPUT 2 du caisson de grave aux bornes d'enceintes (B) de l'amplificateur en utilisant les cordons d'enceintes fournis.

Amplificateur

Quand you utilisez la double paire de prises (A + B) veillez a selectionner la position "A ^+ B" sur 1' amplificateur.

Remarque

Quand vous utilisez les bornes d'enceintes A seulement (enceintes avant seulement) ou quand I'amplificateur est eteint, reduisez le volume ou eteignez le caisson sinon vous entendrez un bardonnement.

Raccordement à un amplificateur avec borne spéciale pour caisson d'extreme grave

Si vous amplificateur une borne spéciale pour caisson d'extreme grave (prise MONO OUT, MIX OUT, SUB WOOFER ou SUPER WOOFER), reliez la prise INPUT 1 du caisson de grave à l'une de ces bornes.

Cordons nécessaires

Cordon de liaison audio (fourni) (1)

Raccordements

Reliez la prise INPUT 1 du caisson de grave à l'une des bornes spéciales de l'amplificateur avec le cordon de liaison audio fourni.

Amplificateur Calsson de grave

Remarque

Si le niveau de sortie de l'amplificateur n'est pas suffisant, le son peut ne pas etre assez puissant. Dans ce cas, reliez les bornes d'enceintes de I'amplificateur directement aux bornes INPUT 2 du caisson.

Réglage du selecteur de tension (absent sur les modèles commercialisés en Europe, Amérique du Nord et Malaisie)

Vérifiez que VOLTAGE SELECTOR sur le panneau arrrière de l'enceinte est reglé sur la tension d'alimentation locale.

Si ce n'est pas le cas, reglez le sélecteur sur la position correcte avec un tournevis avant de brancher le cordon d'alimentation sur une prise murale.

Raccordement du cordon d'alimentation secteur

Branchez le cordon d'alimentation secteur du caisson de grave et de l'amplificateur sur une prise murale.

Pour écouter le son

Remarque

Ne reglez jamais le timbre (BASS, TREBLE, etc.) de l'amplificateur ou la sortie de l'égaliseur sur un niveau élevé. Ne laissez jamais entre à niveau élevé des ondes sinusoidales de 20Hz à 50Hz enregistrées sur un disque d'essay vendu dans le commerce ou un bruit spécial (son grave d'un instrument de musiquelectronique, bruit de surface d'une platine tourne-disque, son avec des graves excessivement accentués, etc.), car les enceintes pouraient être endommagés. La lecture d'un disque qui contient des graves excessivement accentués peut produit des bruits en plus du son d'origine. Dans ce cas, diminuez le niveau sonore.

1 Allumez l'amplificateur et selectionnez la source de programme.

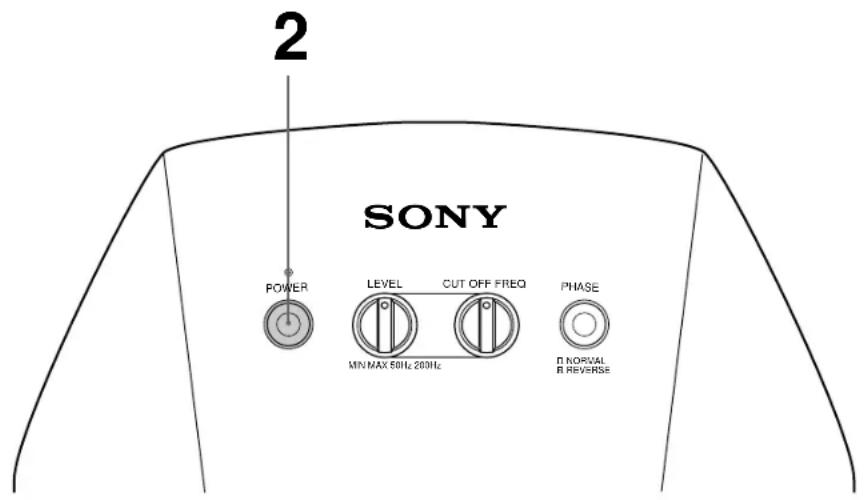

2 Appuyez sur POWER.

Le caisson est mis sous tension et l'indicateur POWER s'allume en vert.

3 Reproduisez la source de programme.

Ajustez le volume pour que le son des enceintes avant soit sans distorsion.

Si le son des enceintes avant presente des distorsions, il en sera de même du son du caisson de grave.

Pourmettrehors tension

Appuyez sur POWER pour libérer l'interrupteur.
Si vous entendez du bruit quand vous mettez le caisson de grave hors service, diminuez le volume du caisson de grave ou éteignez l'amplificateur avant demettre le caisson de grave hors tension.

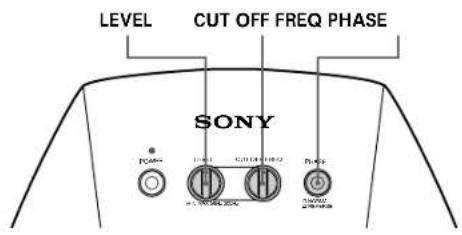

Réglage du son

Vous pouvez ajuster le son du caisson de grave pour l'adapter au son des enceintes avant. L'amplification du grave intensifiera l'ambiance générale.

1 Reproduisez un de vos morceaux favors.

Les voix d'homme contiennent dessons graves qui permettent d'effectuer facilement les réglages. Réglez le volume des enceintes avant au niveau habituel.

2 Reglez le volume du caisson de grave.

Tournez la commande LEVEL de manière à entendre un peu plus le grave. Pour augmenter le volume, tournez la commande vers la droite et pour le diminuer, tournez-la vers la gauche.

3 Ajustez la fréquence de coupure.

Tournez la commande CUT OFF FREQ en fonction des fréquences que peuvent réproduire les enceintes avant.

Pour faire le réglage, tenez compte des indications suivantes:

Enceintes typiques de très petites dimensions ①
Enceintes typiques de petites dimensions ②
Enceintes typiques de moyennes dimensions ③
Enceintes typiques de grandes dimensions ④

4 Sélectionnez la polarité de la phase.

Utilisez la commande PHASE pour selectionner la polarite de la phase. Une pression sur PHASE inverse la polarite. Une inversion de polarite peut assurer une meilleure reproduction du son grave dans certains situations d'écoute (en fonction du type d'enceintes avant, de la position du caisson de grave et du réglage de la fréquence de coupure). Elle peut aussi changer la sensation d'expansion ou de contraction du son et modifier le champ sonore. Sélectionné le réglage qui donne le son que vous préférez à votre position d'écoute habituelle.

5 Refaites les réglages 2 à 4 pour obtenir le son qui vous convient.

Une fois que le caisson de grave a eté ajusté selon vos préférences, utilisez la commande VOLUME sur l'amplificateur pour régler le volume du caisson de grave et des autres enceintes. Vous n'avez pas besoin de changer les réglages du caisson lorsque vous reglez le volume sur l'amplificateur.

Précautions

Sécurité

• Avant d'utiliser le caisson de grave, vérifie que sa tension de fonctionnement est identique à celle du secteur local.
• Si vous prévoyez de ne pas utiliser le caisson pendant longtemps, débranchez-le de la prise murale. Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.
• Si un liquide ou un solide tombait dans le coffret, débranche le caisson et faites-le contrôle par un technicien qualifié avant de le remettre en service.
• Le cordon d'alimentation secteur doit etre change par un professionnel seulement.

Avant d'allumer ou d'eteindre l'amplificateur ou un autre apparéil

N'oubliez pas de baisser complètement le volume.

Pour éviter d'endommager le caisson de grave

• Reglez avec soin le volume de l'amplificateur pour éviter toute entree de son excessive.
• Ne pas essayer d'ouvrir le coffret ou de modifier les haut-parcurs et les circuits.
• La grille ne peut pas etre enlevée. N'essayez pas de I'enlever.

Si vous observez des anomalies de couleurs sur l'écran du télévisur installé à proximité du caisson

Normalement les enceintes ont un blindage magnétique et peuvent être installées pres d'un téléviseur, mais il est possible d'observer des anomalies de couleurs avec certains types de téléviseur.

Si vous observez des anomalies de couleurs...

→Eteignez le téléviseur, puis rallumez-le 15 à 30 minutes plus tard.

S'll n'y a�除an changement...

→Eloignez les enceintes du téléviseur.

En cas de retroaction acoustique

Changez l'emplacement des enceintes ou baissez le volume de I' amplificateur.

Installation

• Ne pas installer le caisson de grave pres d'une source de chaleur, comme un radiateur ou une bouche d'air chaud, dans un endroit en plein soleil ou exposé à de la poussière, des vibrations ou des chocs mécaniques.
• Une bonne ventilation est essentielle pour éviter une surchauffe interne du caisson. Installez le caisson dans un endroit où la circulation d'air est suffisante. Ne pas l'instructor sur une surface molle ou trop pres d'un mur pour ne pas boucher l'orifice de ventilation à l'arrête du caisson.

Nettoyage du coffret

Nettoyez le coffret avec un chiffon doux légèrement imprégné d'eau. Ne pas utiliser de tampons abrasifs, poudre à récurer ou diluant, comme l'alcool ou la benzine.

Pour toute question ou problème au sujet du caisson de grave, veuillez contacter votre revendeur Sony le plus proche.

Guide de dépannage

Si vous rencontres une des difficultés suivantes quand vous utilisez le caisson de grave, lisez le guide de dépannage pour vous aider a tracer une solution. Si vous n'y parvenez pas, adressez-vous à votre revendeur Sony le plus proche.

Aucun son

Vérifiez si le caisson de grave et les différents éléments sont raccordés comme il faut.
Tournez la commande LEVEL dans le sens des aiguilles d'une montre pour augmenter le volume.

Le son s'est soudainement arrêté.

Il y a peut-etre eu un court-circuit sur les cordons d'enceintes. Raccordez-les correctement.

Le son presente des distorsions.

Le signal d'entree n'est pas parfait.
Le niveau du signal d'entree est trop eleve.

Bourdonnement ou bruit important.

Raccordez le fil de masse du tourne-disque correctement.
Le contact entre les fiches des cordons de liaison et les prises correspondantes est mauvais. Insérez les fiches à fond.
La chaine audio capte le bruit d'un téléviseur. Eloignez la chaine audio du téléviseur ou eteignez le téléviseur.

Specifications

Système

Type Caisson de grave amplifie (à blinding magnétique)

Haut-parleur Grave: 16 cm (16 5 / 16 pouces), type conique

Puisance de sortie maximum

Etats-Unis et Canada 23 W

Europe et Malaisie 28 W (8 ohms, DIN)

50 W (Puissan)

musicale)

Autres pays 35 W

Plage de fréquences

28 Hz à 200 Hz

Fréquence de coupure haute fréquence

50 Hz à 200 Hz

Commutateur de phase

NORMAL (phase normale),

REVERSE (phase inversé)

Entrées

Prises d'entree INPUT 1: Prise d'entree a broche

INPUT 2: Bornes d'entree

Généralités

Alimentation

Lieu d'achat	Modèles	Alimentation
États-Unis et Canada	Tous les modèles	Secteur 120 V, 60 Hz
Europe et Tous les modèles Secteur 220 - 230 V, 50/60 Hz
Malaisie SW-10	Secteur 220 - 230 V, 50/60 Hz
	Autres modèles Secteur 110 - 120/220 - 240 V, au besoin, 50/60Hz
Autres pays Tous les modèles Secteur 110 - 120/220 - 240 V, au besoin, 50/60Hz

Consummation 30 W

Dimensions Environ 205× 415× 365mm (1 / h / p)

(8^1 / 16× 16^5 / 16× 14^3 / 8 pouces)

Poids 8 kg (17 li. 10 on.)

Accessoires fournis

Cordon de liaison audio

Cordons d'enceintes (2)

La conception et les specifications peuvent être modifiées sans préavis.
