| Type de produit | Haut-parleur passif |
| Marque | Dual |
| Modèle | LS 80 |
| Système | 3 voies |
| Haut-parleur de graves | 1 x 200 mm (intégré latéralement) + 2 x 165 mm |
| Haut-parleur d'aigus | 1 x 25 mm (titane) |
| Plage de transmission | 35 - 20 000 Hz |
| Impédance | 8 Ω |
| Sensibilité | 87 dB / 1 W / 1 m |
| Puissance admissible (sinus) | 80 W |
| Puissance musicale | 160 W |
| Amplificateur recommandé | Supérieur à 20 W sinus sur 8 Ω |
| Blindage magnétique | Oui |
| Poids | 13,0 kg par haut-parleur |
| Température de fonctionnement | +10 à +40 °C |
| Usage | Domestique, stéréo ou multicanal |
| Nettoyage | Chiffon doux légèrement humide |
| Sécurité | Ne pas exposer à l'humidité, ne pas ouvrir le boîtier |
| Élimination | Conforme DEEE, recyclage |
FOIRE AUX QUESTIONS - LS 80 DUAL
Questions des utilisateurs sur LS 80 DUAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice LS 80 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LS 80 de la marque DUAL.
MODE D'EMPLOI LS 80 DUAL
Manuel d'utilisation
Avant-propos
Ce manuel d'utilisation vous assiste pour une utilisation conforme aux prescriptions et sûre de vos haut-parleurs, appelés haut-parleurs ou apparéil par la suite.
Groupe cible
Le manuel d'utilisation s'adresse à toute personne installant, utilisant, nettoyant ou éliminant les haut-parleurs.
\section*{Caracteristiques de presentation}
Divers éléments du manuel d'utilisation sont munis de caractéristiques de presentation définies. Ainsi, vous pourrez rapidement vous rendre compte s'il s'agit de texte normal, d'enumerations ou d'étapes de manipulation.
Table des matieres
Sécurité et installation de l'appareil. 2
Description de l'appareil 3
Comment brancher les haut-parleurs. 3
Comment installer les haut-parleurs. 5
Comment nettoyer l'appareil 6
6 Caracteristiques techniques. 6
Consignes d'élimination 7
Comment éliminer l'appareil. 7
Sécurité et installation de l'appareil
Veuillez tire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Respectez toujours tous les avertissements et consignes de ce manuel d'utilisation, ainsi que ceux figurant au dos de l'appareil.
! Sécurité
Afin d'éviter un risque d'incendie et le risque d'un chocolélectrique, n'exposez pas l'appareil à la pluie ni à toute autreASFDEHUMIDITE.
N'ouvrez pas le boitier. Ne mettez pas l'appareil en fonctionnement en cas d'endommagement.
L'appareil est prévu pour un fonctionnement dans un environnement sec et au sein d'un climat tempéré, et ne doit pas être exposé aux gouttes d'eau ni aux projections d'eau.
Ne saissez jamais l'appareil avec des mains mouillées.
Ne laisseriez jamais des enfants utiliser cet apparéil sans surveillance.
Faites effectuer les travaux de maintenance uniquement par des spécialistes qualifiés, faute de quoi, vous vous mettriez vous-même ou d'autres personnes en danger.
N'écoutez pas la musique avec un volume sonoretrop important, car cela pourrait entraîner des troubles auditifs durables.
Installation de l'appareil
Ne posez pas l'appareil sur des surfaces molles telles que moquettes, tapis, couvertures, ou a proximé de rideaux ou de tentures murales. Les ouvertures d'aération pourrait être obstruées.
N'installez pas l'appareil à proximé de sources de chaleur telles que radiateurs. Evitez l'ensoleillement direct et les emplacements exposés à une quantité exceptionnelle de poussières.
Gardez l'appareil à distance d'appareils générant de forts champs magnétiques. Ne posez pas d'objets lourds sur l'appareil.
Description de l'appareil
Volume de livreaison
Veuillez vérifier que tous les accessoires mentionnés ci-dessous sont prênts :
Haut-parleurs et
le present manuel d'utilisation.
a c t a r i s t i q u e s p a r t i c u l i e r e s d e l l'appareil
Les haut-parleurs sont conçus pour un usage domestique et ne convient pas à des fins industrielles. Les haut-parleurs sont conçus en tant que haut-parleurs autonomes pour une configuration stéreo.
Vous pouvez cependant également utiliser les haut-parleurs en tant que haut-parleur frontal gauche / droit au sein d'un système de sonorisation à canaux multiples.
Comment brancher les haut-parleurs
Attention :
Le cas échéant, lisez la notice d'instruction de l'appareil, auquel vous souhaitez brancher les haut-parleurs.
Eteignez l'appareil, auquel vous souhaitez brancher les haut-parleurs.

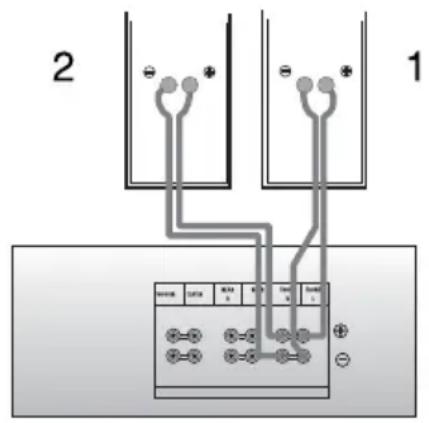

Branchez les haut-parleurs, comme illustré, aux bornes de votre amplificateur, le hautparleur de gauche 1 p. ex. aux bornes FRONT L, le haut-parleur de droite 2 aux bornes FRONT R.
Comment brancher les haut-parleurs
Ce faisant, veillez à relier les deux pôles positifs entre eux et les pôles négatifs entre eux.
Remarque :
N'introduisez que l'extrémité dénudée!
1-Cable vers la borne
3-Vis de serrage
moins
2-Cable vers la borne plus 4-Alternative:fiche banane
Denudez env. 15 mm à l'extrémité de cable.
Torsadez les fils.
Desserrez la vis de serrage.
Introduisez avec précaution l'extrémité dénudée.
Serrez la vis de serrage.
Attention :
Ne court-circuitez pas le cable.
Reglez l'appareil sur un volume sonore faible.
Mettez l'appareil sous tension.
Remarque :
Lorsque les haut-parleurs sont couverts par des ridesaux, meubles, etc., la qualite sonore est entravee. Pour cette raison, installez tous les hautparleurs de telle sorte qu'il ne se trouve pas d'obstacle entre votre position d'ecoute et les haut-parleurs.
Comment installer les haut-parleurs

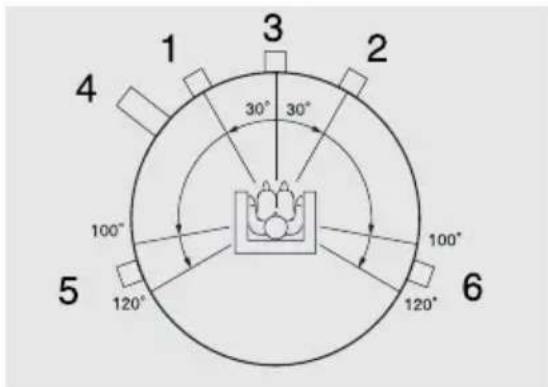

Installez les haut-parleurs comme illustré.
1-Haut-parleur de gauche
2-Haut-parleur de droite
3 - Haut-parleur central
4 - Haut-parleur d'extrêmes graves
5, 6 Haut-parleurs arrirere gauche, droit*
- non fourni(s)
Comment nettoyer l'appareil
Risque d'électrocution!
Afin d'éviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante.
Attention!
N'utilisez pas d'éponge à gratter, de poudre à récurrer ni de solvant tel que l'alcool ou l'essence.
Nettoyez le boitier à l'aide d'un chiffon doux légèrement humide.
\section*{Caracteristiques techniques}
Système à trois voies
Composition haut-parleur de graves, 1 x 200 mm, intégré latérallement
haut-parleurs de graves, 2 x 165 mm
Haut-parleur d'aigués en titane, 1× 25mm
Plage de transmission 35 - 20 000 Hz Blindage
magnétique oui
Sensibilité 87 dB / 1 W / 1 m
Impedance 8Ω
Charge admissible
(selon CEI 268-5) 80 W sinus, 160 W de puissance musicale
Puisance d'amplificateur
recommandée supérieure à 20 W sinus sur 8Ω
Poids 13,0 kg par haut-parleur
Dimensions
Température de service: +10 à +40 °C
Sous réserve de modifications techniques et d'erreurs.
Directives et normes
Ce produit est conforme à la
la directive sur le marquage CE (93/68/CEE).
Consignes d'élimination
Elimination de l'emballage
Votre nouvel apparéil a été protégé par un emballage lors de son acheminement. Tous les matériaux utilisés sont compatibles avec l'environnement et recyclables. Veuillez apporter votre contribution et éliminez l'emballage de façon respect ectueuse de l'environnement. Concernant les moyens actuels d'élimination des déchets, informez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale.
Danger d'etouffement!
Ne laisses pas l'emballage et ses éléments à des enfants.
Danger d'étouffement par les films ou autres matérieliaux d'emballage.
Comment éliminer l'appareil
Les apparêils usagés ne sont pas des déchets sans valeur. Une élimination respectue de l'environnement permet de recycler des matières brutes précieuses. Renseignez auprès de l'administration de votre ville ou de votre commune concernant les possibités d'une élimination réglementaire et respectueuse de l'environnement de l'appareil.
Cet apparéil est marqué selon la directive 2002/96/CE concernant les apparéils électriques etlectroniques usagés (WEEE). Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le biais des ordures menagères ordinaires ; il doit être remis à un point de collecte prévoyant le recyclage d'appareils électriques etlectroniques. Le symbole figurant sur le produit, dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matérielles sont recyclables conformément à leur marquage. Avec la réutilisation, le recyclage des matérieliaux ou d'autres formes de recyclage d'appareils usagés, vous apportez une contribution importante à la protection de notre environnement.
