Manuel d'utilisation LS 100_V1-05162 Avant-propos Ce manuel d'utilisation vous aide en vue d'une utilisation conforme aux prescriptions et sûre de vos enceintes, appelées par la suite installation ou appareil. Groupe ciblé par ce manuel d'utilisation Le manuel d'utilisation s'adresse à toute personne, qui installe, utilise, nettoie ou élimine la platine tourne-disque. Caractéristiques de présentation de ce manuel d'utilisation Différents éléments de ce manuel présentent des carac- téristiques de présentation déterminés. Ainsi, vous pour- rez rapidement vous rendre compte s'il s'agit de texte normal, d'énumérations ou d'étapes de manipulation. Les noms des sociétés, des institutions ou des marques mentionnés sont des marques de fabrique ou des marques déposées des proprié-taires correspondants. Piècesderechange&accessoires:Vouspouvezinterrogerladisponibilitéd'accessoiresappropriésetdepiècesderechangepourvotreappareil24heuressur24surlesiteInternethttp://www.dualshop.de/ersatzteilezubehoer/. VeuilleznoterquenouspouvonsseulementeffectueruneexpéditionàuneadresseenAllemagne. Utilisez uniquement le bloc d'alimentation secteur fourni !Table des matières

• Table des matières Vue d'ensemble de l'appareil p. 4
• Volume de livraison p. 4
• Remarques concernant le maniement p. 5
• Consignes de sécurité p. 5
• Préparation du fonctionnement de l'appareil p. 8
• Branchement des enceintes p. 8
• Disposition des enceintes p. 8
• Raccordement du bloc d'alimentation secteur p. 8
• Raccordement d'une source audio externe p. 9
• Raccordement de la platine tourne-disque p. 9
• Utilisation de l'appareil p. 10
• Mise en marche et arrêt de l'appareil p. 10
• Réglage du volume sonore p. 10
• Sélection de la source p. 10
• Nettoyage de l'appareil p. 11
• Comment remédier aux erreurs p. 12
• Problèmes avec l'appareil p. 12
• Caractéristiques techniques p. 13
• Contacter le fabricant p. 14
• Consignes d'élimination p. 14
• Mise au rebut de l'appareil Vue d'ensemble de l'appareil p. 14

Vue d'ensemble de l'appareil Enceinte maître

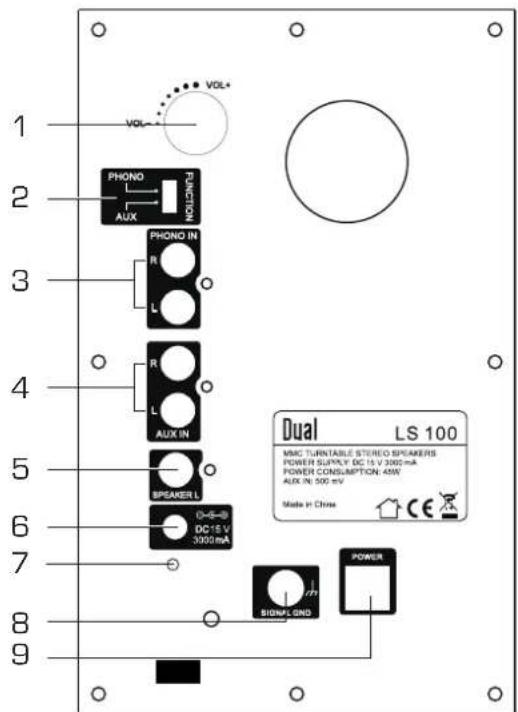

1 VOLUME Réglage du volume sonore 2 FUNCTION Sélection de fonction : PHONO, AUX 3 PHONO IN Branchement phono de type RCA/Cinch (stéréo) 4 AUX IN Branchement pour source externe de type RCA/Cinch (stéréo) 5 SPEAKER L Branchement pour enceinte L 6 DC IN Raccordement du bloc d'alimentation, 15 V, 3000 mA 7 LED POWER (marche) 8 GND Masse (protection contre le ronflement) 9 POWER Touche de mise en marche et d'arrêt - Plaque signalétique (face arrière) Volume de livraison Veuillez vérifier que tous les éléments mentionnés ci- dessous sont présents : 2 enceintes, le bloc d'alimentation secteur, le présent manuel d'utilisation.Remarques concernant le maniement

Remarques concernant le maniement Veuillez lire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Observez toujours tous les avertissements et toutes les consignes figurant dans ce manuel d'utilisation, ainsi que ceux figurant au dos de l'appareil. Consignes de sécurité Prudence lors de l'utilisation de l'adaptateur secteur ! L'appareil doit uniquement être raccordé à une ten- sion secteur de 100 - 240 V~, 50/60 Hz. N'essayez jamais d'utiliser l'appareil avec une autre tension. Utilisez uniquement le bloc d'alimentation fourni. La fiche secteur doit seulement être raccordée après la fin de l'installation conforme aux prescriptions. Si le câble d'alimentation est défectueux ou si l'appareil présente d'autres dommages, l'appareil ne doit pas être mis en marche. Lors du débranchement du bloc d'alimentation de la prise de courant, tirez sur la fiche - et non sur le câble. Afin d'éviter un risque d'incendie et le risque d'un choc électrique, n'exposez pas l'appareil à la pluie ni à toute autre sorte d'humidité. Ne mettez pas l'appareil en service à proximité de bai- gnoires, de piscines ou jets d'eau. Evitez le contact de l'appareil avec l'eau ou l'humidité. Ne mettez pas l'appareil en service à proximité de bai- gnoires, de piscines ou jets d'eau. Ne posez pas de récipient contenant des liquides, p. ex. vases à fleurs, sur l'appareil. Ils pourraient se ren- verser et le liquide qui s'écoule risquerait d'entraîner des dommages considérables, voire un choc électrique. Ne posez pas de bougies allumées ou autres sources potentielles d'incendie sur l'appareil. Aucun corps étranger (p. ex. aiguilles, pièces de mon- naie, etc.) ne doit tomber à l'intérieur de l'appareil. Si des corps étrangers ou du liquide devaient parvenir à l'intérieur de l'appareil, débranchez immédiatement la fiche secteur de la prise de courant. Faites vérifier l'ap- pareil par un spécialiste qualifié avant de le remettre en service. Danger de choc électrique en cas d'ouverture du boîtier. N'ouvrez en aucun cas l'appareil – seul un spécialiste doit l'ouvrir. Danger de choc électrique en cas d'ouver- ture du boîtier. N'essayez jamais de réparer vous-même un appareil défectueux. Adressez-vous toujours à nos points de service après-vente. Veillez également à ne pas toucher les contacts avec des objets métalliques ou avec les doigts. Ceci peut occasionner des court-circuits. Ne posez pas de bougies allumées ou autres sources potentielles d'incendie sur l'appareil. Ne laissez jamais des enfants utiliser cet appareil sans surveillance.Remarques concernant le maniement

Faites effectuer les travaux de maintenance unique- ment par des spécialistes qualifiés, faute de quoi, vous vous mettriez vous-même ou d'autres personnes en danger. L'appareil reste branché au secteur, même lorsqu'il est éteint. Débranchez la fiche secteur de la prise de cou- rant si vous n'utilisez pas l'appareil pendant une période prolongée. Tirez uniquement au niveau de la fiche et non pas le câble. N'écoutez pas de la musique ou la radio avec un volu- me sonore trop élevé, car cela pourrait entraîner des troubles auditifs durables. Cet appareil n'est pas destiné pour une utilisation par des personnes (y compris des enfants) avec des fa- cultés physiques, sensorielles ou intellectuelles limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont sous la surveillance d'une personne compétente pour leur sécurité ou si elles ont reçu l'auto- risation de cette personne pour utiliser l'appareil. Les enfants doivent rester sous surveillance, afin de s'assurer qu'ils ne jouent pas avec l'appareil. Il est interdit de procéder à des transformations sur l'appareil. Des appareils endommagés ou des accessoires en- dommagés ne doivent plus être utilisés. Un volume trop élevé, surtout lors de l'utilisation de casques, peut conduire à des dommages auditifs. N'effectuez pas de modifications du système ou des accessoires. Toute modification non autorisée peut en- traver la sécurité, la conformité aux directives et les per- formances du système. Empêchez les risques d'incendies ou de chocs électri- ques, en évitant de surcharger les prises de courant, les câbles prolongateurs et les prises intégrées à l'ap- pareil. Utilisez une source de courant adaptée – raccordez le produit à une source de courant conforme, tel que dé- crit dans le manuel d'utilisation ou indiqué sur le produit. Installation de l'appareil Installez l'appareil sur un support solide, sûr et horizon- tal. Veillez à une bonne ventilation. Ne posez pas l'appareil sur des surfaces molles telles que moquettes, tapis, couvertures, ou à proximité de ri- deaux ou de revêtements muraux. Les ouvertures d'aé- ration pourraient être obstruées. La circulation de l'air nécessaire risquerait d'être interrompue, ce qui pourrait conduire à un embrasement de l'appareil. Les fentes d'aération à l'arrière et sur les côtés doivent toujours être dégagées. Elles ne doivent pas être re- couvertes par des rideaux, des nappes ou des journaux N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs. Evitez l'ensoleillement di- rect et les emplacements exposés à une quantité ex- ceptionnelle de poussières.Remarques concernant le maniement

L'appareil ne doit pas être installé dans des locaux avec un taux d'humidité de l'air élevé, p. ex. cuisine ou sau- na, étant donné que des dépôts d'eau de condensation risqueraient d'endommager l'appareil. L'appareil est prévu pour un fonctionnement dans un environnement sec et au sein d'un climat tempéré, et ne doit pas être exposé aux gouttes d'eau ni aux projections d'eau. Veuillez tenir compte du fait que les pieds de l'appareil peuvent laisser, le cas échéant, des marques de cou- leur sur certaines surfaces de meubles. Mettez une pro- tection entre le meuble et l'appareil. Ne l'utilisez pas à l'extérieur ! Gardez l'appareil et les disques à distance d'appareils générant de forts champs magnétiques. Ne posez pas d'objets lourds sur l'appareil. Lorsque vous déplacez l'appareil d'un environnement froid vers un environnement chaud, de l'humidité peut se former à l'intérieur de l'appareil. Dans ce cas, atten- dez environ une heure avant de le mettre en service. Posez le câble réseau de telle sorte que personne ne trébuche dessus. Veillez toujours à une bonne accessibilité au câble d'alimentation ou au connecteur, de manière à pouvoir débrancher rapidement l'appareil de l'alimentation élec- trique ! La prise doit être située le plus près possible de l'appa- reil. Pour le raccordement au secteur, enfoncez complète- ment la fiche secteur dans la prise. Utilisez un raccordement secteur approprié et évitez d'utiliser des multiprises ! Ne pas toucher la fiche d'alimentation avec les mains mouillées, risque d'électrocution ! En cas de dérangements ou de formation de fumée et d'odeurs provenant de l'appareil, retirez immédiatement la fiche secteur de la prise de courant ! Débranchez la fiche secteur si un orage menace. Débranchez la fiche secteur si l'appareil n'est pas utilisé pendant une période prolongée, par ex. avant d'entre- prendre un voyage. Ne placez pas l'appareil à proximité d'équipements générant des champs magnétiques de forte intensité (moteurs, enceintes, transformateurs par exemple). Utilisation conforme aux prescriptions Cet appareil est uniquement destiné à être utilisé en intérieur pour diffuser le son d'appareils externes ou de platines tourne-disque. Toute autre utilisation ou une utilisation dépassant le cadre décrit ci-dessus est consi- dérée comme non conforme. L'appareil est conçu pour un usage privé et ne convient pas pour un usage profes- sionnel.Préparation du fonctionnement de l'appareil

Préparation du fonctionnement de l'appareil Branchement des enceintes Branchez le câble audio de l'ENCEINTE L au connecteur SPEAKER R (5). Remarque : N'utilisez que les câbles et les connecteurs prévus pour réaliser les branchements sous peine de détériorations ou de dysfonctionnements de l'appareil. Veillez à ce que toutes les fiches sont bien enfoncées ! Disposition des enceintes Afin d'obtenir la meilleure qualité de son possible, posi- tionnez les enceintes dans la mesure du possible de façon à former un triangle équilatéral (voir figure ci- dessous). Si les enceintes sont masquées par des rideaux, du mo- bilier ou autres, la qualité du son est moins bonne. Dis- posez donc toutes les enceintes de manière à éviter tout obstacle entre elles et vous. L'évent bass-reflex arrière doit être distant de quelques centimètres de tout obstacle afin d'éviter tout bruit d'air. Raccordement du bloc d'alimentation secteur Raccordez l'appareil au réseau électrique (100 - 240 V ~, 50/60 Hz) par l'intermédiaire du bloc d'alimentation sec- teur fourni. Pour l'alimentation électrique de l'appareil, branchez tout d'abord le câble du bloc d'alimentation secteur sur la prise femelle DC IN 6 de l'appareil, puis le bloc d'alimentation secteur sur la prise de courant. Avant de raccorder l'appareil, comparez les caracté- ristiques de raccordement (tension et fréquence) fi- gurant sur la plaque signalétique avec les caractéris- tiques de votre réseau électrique. Ces caractéristi- ques doivent correspondre, afin d'éviter des en- dommagements de l'appareil. Respectez les indica- tions figurant sur la plaque signalétique.Préparation du fonctionnement de l'appareil

Remarque : Utilisez uniquement le bloc d'alimentation secteur fourni. En cas de non-utilisation, débranchez le bloc d'alimenta- tion secteur de la prise de courant. Tirez sur la fiche et non pas sur le câble. Débranchez le bloc d'alimentation secteur si un orage menace. Débranchez le bloc d'ali- mentation secteur si l'appareil n'est pas utilisé pendant une période prolongée, p. ex. avant d'entreprendre un voyage. En raison de la fonction veille (mode "standby"), des pièces de l'appareil se trouvent sous tension dès que l'appareil est branché au secteur. Pour mettre l'appareil entièrement hors tension, il est obligatoire de débrancher le bloc d'alimentation secteur. Raccordement d'une source audio externe Vous pouvez diffuser le son d'un appareil externe (p. ex. lecteur MP3, téléphone mobile, tablette) par l'intermédiai- re des enceintes. Reliez la sortie audio de votre appareil externe par l'intermédiaire d'un câble audio (non fourni) au branchement AUX IN 4 de type RCA/Cinch (stéréo). Sélectionnez le mode AUX au moyen de FUNCTION 2. Réglez le volume sonore sur les deux appareils. Démarrez la lecture sur l'appareil externe. Raccordement de la platine tourne- disque Reliez la sortie audio de la platine tourne-disque à cartouche magnétique par l'intermédiaire d'un câble audio (non fourni) au branchement PHONO IN 3 de type RCA/Cinch (stéréo). Sur les platines tourne-disque anciennes, branchez un câble de masse à la connexion GND 8 afin d'éviter les bruits de ronfle- ment. Sélectionnez le mode PHONO au moyen de FUNCTION 2. Réglez le volume sonore au moyen de VOLUME 1. Démarrez la lecture sur la platine tourne-disque. Remarque : Les platines tourne-disque à cartouche cristal doivent être branchés sur AUX-IN.Utilisation de l'appareil

Utilisation de l'appareil Mise en marche et arrêt de l'appareil Mettez l'appareil en marche au moyen de POWER ON OFF 9. Pour cela, appuyez sur l'interrupteur. La LED POWER 7 s'allume. Pour arrêter l'appareil, appuyez de nouveau sur l'interrupteur . Dans cette position, l'appareil est éteint mais connecté au secteur. La LED POWER 7 s'éteint. Réglage du volume sonore Tournez VOLUME 1 pour régler le volume sonore souhaité. Vers la droite : plus fort. Sélection de la source Actionnez FUNCTION 2 pour basculer sur AUX IN ou PHONO. Diffusez ensuite la source en question.Nettoyage de l'appareil

Nettoyage de l'appareil Risque d'électrocution ! Afin d'éviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante. Débranchez la fiche secteur avant le nettoyage ! ATTENTION ! N'utilisez pas d'éponge à gratter, de poudre à récurer ni de solvant tel que l'alcool ou l'essence. Nettoyez le boîtier à l'aide d'un chiffon doux légèrement humide. N'utilisez pas de solvants, d'alcool à brûler, de diluants, etc. ; ils pourraient endommager la surface de l'appareil. N'utilisez pas les substances suivantes : Eau salée, insecticides, solvants à base de chlore ou d'acide (ammoniaque), poudre à récurer. Passez le chiffon légèrement sur la surface jusqu'à ce qu'elle soit complètement sèche.Comment remédier aux erreurs

Comment remédier aux erreurs Si l'appareil ne fonctionne pas comme prévu, contrôlez- le au moyen des conseils suivants. Si vous ne pouvez pas éliminer le défaut, même après les contrôles décrits, veuillez contacter le fabricant. Problèmes avec l'appareil Problème Cause possible / remède L'appareil ne peut pas être mis en marche. L'appareil n'est pas alimenté en courant. Raccordez correctement le câble d'alimentation à la prise de courant. Utilisez éventuellement une autre prise de courant. Aucun son n'est audible. Augmentez le volume. Le cas échéant, la source appro- priée n'est pas sélectionnée. Ac- tionnez FUNCTION. Arrêtez l'appa- reil et remettez-le en marche. Un bruit parasite est audible. Un autre appareil (téléphone porta- ble) émet des ondes radio pertur- batrices à proximité de l'appareil. Eloignez l'appareil de l'environne- ment du système d'enceintes. Vérifiez les branchements. D'autres dérangements de fonctionnement ou des bruits forts apparais- sent. Des composants électroniques de l'appareil sont en dérangement. Débranchez la fiche secteur. Lais- sez l'appareil séparé de la source de courant pendant env. 10 secondes. Rebranchez l'appa- reil.Comment remédier aux erreurs

Caractéristiques techniques Dimensions de l'appareil

(l x h x p) : Env. 150 mm x 230 mm x 190 mm Poids : env. 4 kg Alimentation électrique : Entrée 100 - 240 V~, 50/60 Hz 1,2 A Sortie du bloc secteur : 15 V continu , 3000 mA Puissance : 2 x 10 W sinus Enceintes : Système 2 voies Haut-parleur d'aigus 1" Haut-parleur de basses 4" Impédance : 6 ohms Entrée PHONO : Pour systèmes à cartouche ma- gnétique AUX IN RCA/Cinch (stéréo) Réponse en fréquence 70 - 20 KHz (+/- 3 dB) Conditions ambiantes : +5 °C à +35 °C 5 % à 90 % d'humidité relative (sans condensation)

Sous réserve de modifications techniques et d'erreurs. Les dimensions sont des valeurs approximatives. Directives et normes Ce produit est conforme aux directives suivantes : 2014/35/UE / 2014/30/UE et directive sur le marquage CEContacter le fabricant

Contacter le fabricant DGC GmbH Graf-Zeppelin-Str. 7 D-86899 Landsberg www.dual.de Consignes d'élimination Elimination de l'emballage Votre nouvel appareil a été protégé par un emballage lors de son acheminement. Tous les matériaux utilisés sont compatibles avec l'environnement et recyclables. Veuillez apporter votre contribution et éliminez l'emballa- ge de façon respectueuse de l'environnement. Concer- nant les moyens actuels d'élimination des déchets, in- formez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale. Danger d'étouffement ! Ne laissez pas l'emballage et ses éléments à des en- fants. Danger d'étouffement par les films ou d'autres matériaux d'emballage. Mise au rebut de l'appareil Les appareils usagés ne sont pas des déchets sans va- leur. Une élimination respectueuse de l'environnement permet de recycler des matières brutes précieuses. Ren- seignez auprès de l'administration de votre ville ou de votre commune concernant les possibilités d'une élimina- tion réglementaire et respectueuse de l'environnement de l'appareil.

Danger de mort ! Débranchez la fiche secteur sur les appareils qui ne sont plus utilisés. Déconnectez le câble d'alimentation et dé- branchez-le avec la fiche. Cet appareil est marqué selon la directive 2002/96/CE concernant les appareils électriques et électroniques usagés (WEEE). Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le biais des ordures ménagères ordinaires ; il doit être remis à un point de collecte prévoyant le recyclage d'appareils élec- triques et électroniques. Le symbole figurant sur le produit, dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matériaux sont recyclables confor- mément à leur marquage. Avec la réutilisation, le recyclage des matériaux ou d'autres formes de recyclage d'appareils usagés, vous apportez une contribution importante à la pro- tection de notre environnement.
