LS 80 - Altoparlante DUAL - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo LS 80 DUAL in formato PDF.
| Tipo di prodotto | Diffusore passivo |
| Marca | Dual |
| Modello | LS 80 |
| Sistema | 3 vie |
| Woofer | 1 x 200 mm (integrato lateralmente) + 2 x 165 mm |
| Tweeter | 1 x 25 mm (titanio) |
| Gamma di trasmissione | 35 - 20.000 Hz |
| Impedenza | 8 Ω |
| Sensibilità | 87 dB / 1 W / 1 m |
| Potenza ammissibile (seno) | 80 W |
| Potenza musicale | 160 W |
| Amplificatore raccomandato | Superiore a 20 W seno su 8 Ω |
| Schermatura magnetica | Sì |
| Peso | 13,0 kg per diffusore |
| Temperatura di funzionamento | da +10 a +40 °C |
| Utilizzo | Domestico, stereo o multicanale |
| Pulizia | Panno morbido leggermente umido |
| Sicurezza | Non esporre all'umidità, non aprire l'alloggiamento |
| Smaltimento | Conforme RAEE, riciclo |
Domande frequenti - LS 80 DUAL
Domande degli utenti su LS 80 DUAL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale LS 80 - DUAL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LS 80 del marchio DUAL.
MANUALE UTENTE LS 80 DUAL
Le istruzioni contenate in quello manuale aiuteranno a utilizzare in modo sicuro e a norma di legge gli altoparlanti, qui di seguito detti altoparlanti o apparecchio.
Destinatari
Il manuale si rivolge a chi应用程序 installi, usi, pulisca o smaltasca gli altoparlanti.
Caratteristiche
Diversi elementi del manuale sono contrassegnati con symboli particolari. In quello modo risulta facile capire se si tratta di un testo normale, un elenco o istruzioni operative.
Indice
Sicurezza e installmente dell'apparecchio. 2
Descrizione dell'apparecchio 3
Come collegare gli altoparlanti 3
Come posizionare gli altoparlanti 5
Come pulire l'apparecchio. 6
Dati tecnici. 6
Indicazioni per lo smaltimento 7
Smaltimento dell'apparecchio. 7
Sicurezza e installmente dell'apparecchio
Leggere attendamente le norme di sicurezza e conservare per eventuali consulzioni successive.
Seguire sempre toutes le avventenze e istruzioni di questo manuale e riportare sul retro dell'apparecchio.
Sicurezza
Per evitare il rischio di incendio e il pericolo di una scarica elettrica, non esporre l'apparecchio alla pioggia o all'umidità.
Non aprire il contentitore. In presenza di danni, non mettere in funzione l'apparecchio.
L'apparecchio è destinato all'uso in ambiente asciutto e con clima mite e non deve essere esesto a gocciolamenti o spruzzi d'acqua.
Non toccare mai l'apparecchio con le mani bagnate.
Non permiette mai che i bambini utilizzino da soli l'apparecchio.
Fare eseguire i lavori di manutenzione sempre da personale specializzato qualificato. Altrimenti si mette in pericolò se stessi e gli altri.
Non ascoltare la musica a volume troppo alto. Può danneggiare l'udito in modo permanente.
Installazione dell'apparecchio
Non posare mai l'apparecchio su superfici morbide, come tappeti, coperte o in prossimità di tende e addobbi da parete. Le aperture di aerazione potrebbero rinanere coperte.
Non collocare l'apparecchio vicino a fonti di calore come radiatori. Evitare i raggi solari diretti e i luoghi con polvere eccessiva.
Tenerlo lontano dagli apparecchi che producono forti campi magnetici. Non posare oggetti pesanti sull'apparecchio.
Descrizione dell'apparecchio Confezione
Accertarsi che siano presenti tutti gli accessori di seguito elencati:
Altoparlanti e
il presente manuale d'uso.
Le particulari caratteristiche dell'apparecchio
Gli altoparlanti sono concepiti per l'ambiente domestico e sono inadatti a usi commerciali.
Questi altoparlanti sono concepiti come altoparlanti fissi per impianti stereo.
Possono essere utilizzatianche come altoparlanti frontali sinistro/destro di un sound system a più canali.
Come collegare gli altoparlanti
!Attenzione:
Leggere event. le istruzioni dell'apparecchio a cui si voglioni collegare gli altoparlanti.
Specnere l'apparecchio a cui si desiderano collegare gli altoparlanti.

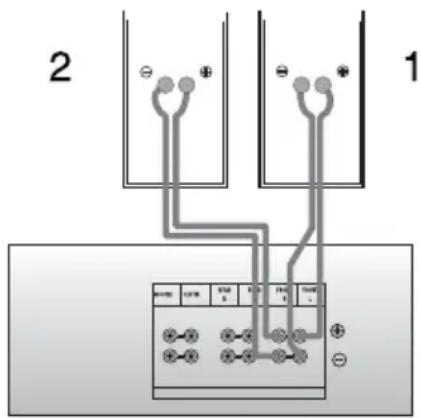

Collegare gli altoparlanti come raffigurato ai morsetti dell'amplificatore, l'altoparlante sinistro 1 ad es. ai morsetti FRONT L, l'altoparlante destro 2 ai morsetti FRONT R.
Come collegare gli altoparlanti
Controllare che i due poli positivi siano collegati tra loro e altrattanto i due poli negativi.
Nota:
Infilare solo l'estremità priva di isolamento!
1-Cavo versus il morsetto negativo 3-Vite del morsetto
2-Cavo verso il morsetto positivo 4-In alternativa: spine a banana
Rimuovere ca. 15 mm di isolante dall'estremità del cavo.
Torcere i fili.
Svitare la vite del morsetto.
Infilare con cautela l'estremità scoperta.
Serrare la vite del morsetto.
Attenzione:
Non cortocircuitare i cavi.
Regolare il volume dell'apparecchio su un livello basso.
Accendere l'apparecchio.
Nota:
Se gli altoparlanti sono coperti da tende, mobili o simili, la qualità del suono peggiora. Quindi collocare gli altoparlanti in modo che nessun ostacolo si frapponga tra la posizione dell'ascoltatore e gli altoparlanti.

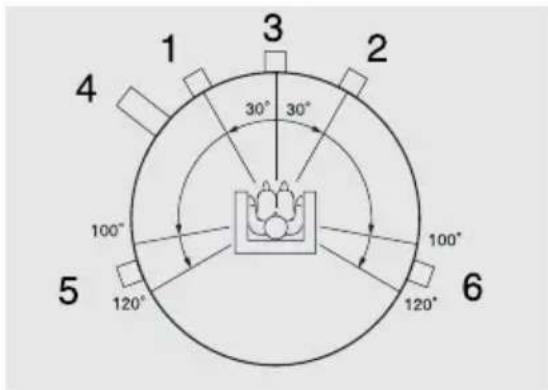

Come posizionare gli altoparlanti
Collocareglialtoparlanti come raffigurato.
1 - Altoparlante sinistro
2 - Altoparlante destro
3 - Centro
4 - Subwoofer
5, 6 Altoparlanti posteriori sinistro, destro*
- non in dotazione
Come pulire l'apparecchio
Scossa elettrica!
Per evitare il pericolo di una scossa elettrica, non pulire l'apparecchio con un panno umido o con l'acqua corrente.
Attenzione!
Non usare spugne abrasive, polvere abrasiva e solventi come alcol o benzina.
Pulire la custodia con un panno morbido, inumidito con acqua.
Dati tecnici
Sistema a tre vie
Dotazione 1 x 200 mm subwoofer, montato lateralmente
2 × 165 ~mm subwoofer
1 x 25 mm tweeter al titanio
Gamma di frequenza 35 - 20000 Hz
Schematura
magnetica Si
Sensibilità 87 dB / 1 W / 1 m
Impedenza 8Ω
Carico ammissible
amplificatore consigliata da 20 W sinusoidale a 8 Ω
Peso 13,0 kg per altoparlante
Dimensioni
(larg. x alt. x prof. 220 x 1010 x 317 mm
Temperatura di esercizio: da +10^ a +40^
Con riserva di modifiche tecniche ed errorsi.
Direttive enorme
Questo prodotto è conforme alla
direttiva sul marchio CE (93/68/CEE).
Indicazioni per lo smaltimento
Smaltimento dell'imballaggio
Durante il trasporto, il mystro nuovo appearecchio è stato protetto dall'imballaggio. Tutti i materiali usati sono ecologicamente compatibili e riutilizzabili. Contribuiteanchevoismaltendol'imballaggionel rispetto dell'ambiente.Potete reperire informazioni sui sistemi di smaltimento presso il mystro rivenditore o il mystro centro di smaltimento comunale.
Pericolo di soffocamento!
Non lasciare l'imballaggio e relativi componenti ai bambini.
Esiste il pericolo di soffocamento a causa delle pellicole e di altri materiali di imballaggio.
Smaltimento dell'apparecchio
I vecchi apparecchi non sono rifiuti privi di valore. Grazie allo smaltimento nel rispetto dell'ambiente, è possibile recuperare materie prime utili. Informarsi presso la propria amministrazione città o comunale circa le opportunità di smaltimento adeguato ed ecologico dell'apparecchio.
Questo apparecchio è contrassegnato in conformità alla direttiva 2002/96/CE relativa ai vecchi apparecchi elettrici ed elettronici (WEEE). Una volta terminato il suo ciclo di vita, quello prodotto non deve essere smaltito tra i normali rifiuti domestici, ma deve essere consegnato presso un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Il symbolo sul prodotto, sul manuale d'uso o sull'imballaggio richiama a tale aspetto. I materiali vanno riciclati in base al proprio symbolo. Con il riutilizzo, il recupero dei materiali od altre forme di riciclaggio di vecchi apparecchi si contribuisce in modo decisivo alla protezione del nostro ambiente.
