MODE D'EMPLOI SoundWare XS 5.1 BOSTON ACOUSTICS

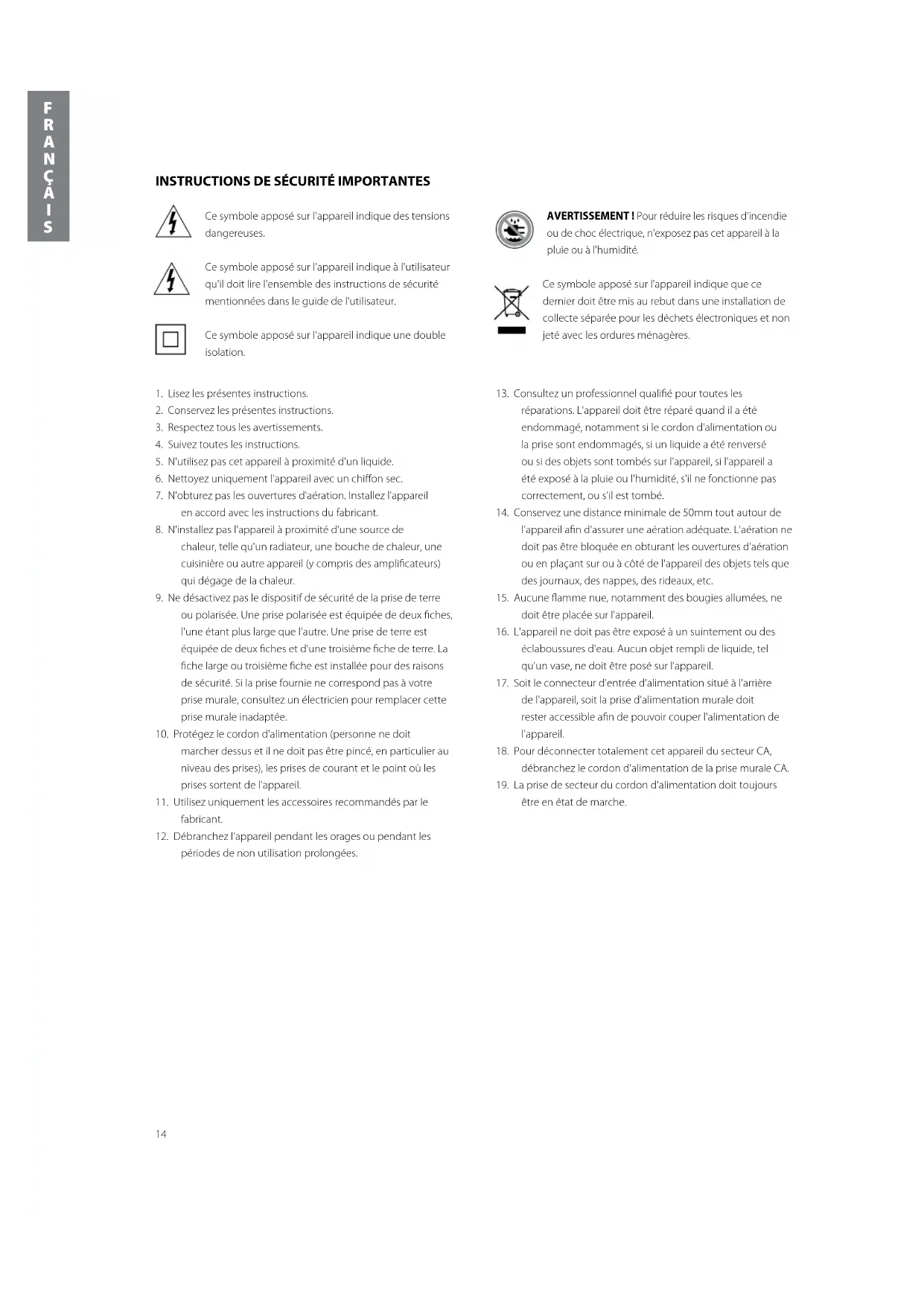

Ce symbole apposé sur l'appareil indique des tensions dangereuses. Ce symbole apposé sur l'appareil indique à l'utilisateur qu'il doit lire l'ensemble des instructions de sécurité mentionnées dans le guide de l'utilisateur. Ce symbole apposé sur l'appareil indique une double isolation. AVERTISSEMENT ! Pour réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité

Ce symbole apposé sur l'appareil indique que ce dernier doit être mis au rebut dans une installation de collecte séparée pour les déchets électroniques et non jeté avec les ordures ménagères.

1. Lisez les présentes instructions.

2. Conservez les présentes instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil à proximité d'un liquide.

6. Nettoyez uniquement l'appareil avec un chiffon sec.

7. N'obturez pas les ouvertures d'aération. Installez l'appareil

en accord avec les instructions du fabricant.

8. N'installez pas l'appareil à proximité d'une source de

chaleur, telle qu'un radiateur, une bouche de chaleur, une cuisinière ou autre appareil (y compris des amplificateurs) qui dégage de la chaleur.

9. Ne désactivez pas le dispositif de sécurité de la prise de terre

ou polarisée. Une prise polarisée est équipée de deux fiches, l'une étant plus large que l'autre. Une prise de terre est équipée de deux fiches et d'une troisième fiche de terre. La fiche large ou troisième fiche est installée pour des raisons de sécurité. Si la prise fournie ne correspond pas à votre prise murale, consultez un électricien pour remplacer cette prise murale inadaptée.

10. Protégez le cordon d'alimentation (personne ne doit

marcher dessus et il ne doit pas être pincé, en particulier au niveau des prises), les prises de courant et le point où les prises sortent de l'appareil.

11. Utilisez uniquement les accessoires recommandés par le

12. Débranchez l'appareil pendant les orages ou pendant les

périodes de non utilisation prolongées.

13. Consultez un professionnel qualifié pour toutes les

réparations. L'appareil doit être réparé quand il a été endommagé, notamment si le cordon d'alimentation ou la prise sont endommagés, si un liquide a été renversé ou si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou l'humidité, s'il ne fonctionne pas correctement, ou s'il est tombé.

14. Conservez une distance minimale de 50mm tout autour de

l'appareil afin d'assurer une aération adéquate. L'aération ne doit pas être bloquée en obturant les ouvertures d'aération ou en plaçant sur ou à côté de l'appareil des objets tels que des journaux, des nappes, des rideaux, etc.

15. Aucune flamme nue, notamment des bougies allumées, ne

doit être placée sur l'appareil.

16. L'appareil ne doit pas être exposé à un suintement ou des

éclaboussures d'eau. Aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur l'appareil.

17. Soit le connecteur d'entrée d'alimentation situé à l'arrière

de l'appareil, soit la prise d'alimentation murale doit rester accessible afin de pouvoir couper l'alimentation de l'appareil.

18. Pour déconnecter totalement cet appareil du secteur CA,

débranchez le cordon d'alimentation de la prise murale CA.

19. La prise de secteur du cordon d'alimentation doit toujours

être en état de marche.15

Présentation Merci d'avoir acheté un système de haut-parleur multivoies Boston Acoustics. Ces haut-parleurs contiennent des composants de haute qualité qui produisent le fameux son Boston. Le SoundWare XS 5.1 est parfaitement adapté à un système de musique stéréo ou Home Cinéma de haute qualité avec canal 5.1. Le SoundWare XS 5.1 délivre des fonctions exceptionnelles comme un dialogue à l'écran, une musique et des effets exceptionnellement clairs, et des basses qui emplissent la pièce, le tout dans un boîtier élégant et peu encombrant. Le positionnement compact et la qualité des répartiteurs spécifiques au système assurent une large dispersion uniforme pour une couverture complète de la salle d'écoute. Tous les haut-parleurs dispose d'un blindage magnétique MagnaGuard® afin que le champ magnétique des haut-parleurs n'interfèrent pas avec l'image de votre télévision. Spécifications Satellite Subwoofer Distorsion de fréquence : 150Hz – 20kHz 40 - 150Hz Plage de puissance 10 – 100 watts — recommandée pour l’amplicateur : Sensibilité : 85dB [SPL/2,8v à 1m] — Impédance nominale : 8 ohms — Fréquence de coupure : 5kHz 60Hz - 180Hz 24dB/octave, filtre passe-bas Sortie de l'amplicateur : — 100 watts RMS ; (250 watts crete) ; le circuit BassTrac® élimine les distorsions Haut-parleur de graves : 2

/2” (64mm) 8” (203mm) Haut-parleur d'aigus :

Déballage du système Déballez soigneusement le système. En cas de dommages évidents pendant le transport, veuillez contacter immédiatement le revendeur et/ou le service de livraison. Conservez le carton et les matériaux d’emballage pour une utilisation ultérieure. Options d’installation Le haut-parleur SoundWare peut être fixé sur un mur à l’aide du matériel fourni ou simplement posé sur une étagère. S’il est placé sur une étagère, fixez simplement le pied adhésif en caoutchouc et branchez les fils. Fixation du support à rotule pivotante Si vous désirez utiliser le support de montage, vous devez fixer le support à rotule pivotante au haut-parleur. Utilisez les quatre vis de mécanique à tête fraisée fournies comme illustré sur l’image. Fixation du support mural Les supports de fixation des haut-parleurs sur un mur plat ou dans un coin sont fournis. Toutefois, le matériel de fixation au mur n’est pas fourni. Pourquoi ? Car les haut-parleurs peuvent être fixés sur de nombreuses surfaces différentes. Il peut s’agir d’une cloison sèche ordinaire qui peut être supportée ou non par un poteau. Il peut s’agir d’un panneau en bois ou même d’un mur de fondation en béton. Nous ne pouvons fournir aucune pièce de fixation unique, adaptée à toutes les situations. En prenant en compte la surface sur laquelle vous devez monter le haut-parleur, veuillez acheter les pièces de fixation adaptées. Vous avez besoin de quatre pièces de fixation par haut-parleur. Si vous ne savez quel type de fixation utiliser, apportez le support de fixation dans un magasin de bricolage, indiquez le type de mur sur lequel vous allez installer le haut-parleur, et demandez la pièce de fixation recommandée. N’oubliez pas le poids du haut-parleur. Fils des haut-parleurs Pour les distances de moins de 6m vous pouvez utiliser un fil de taille 18. Pour les distances supérieures à 15m, utilisez un fil de taille 16. Polarité de branchement des haut-parleurs Tous les haut-parleurs d’un système doivent être suspendus avec la même polarité, c’est-à-dire « en phase ». Les bornes des haut- parleurs SoundWare sont codées par couleur pour identifier les bornes « + » (rouge) et « - » (noire). Tous les fils sont marqués d’une manière ou d’une autre afin de pouvoir distinguer les deux conducteurs. Le marquage peut être moulé dans la gaine d’un conducteur, ou la gaine peut être striée, ou il peut s’agir d’un code couleur. Utilisez le marquage des fils des haut-parleurs pour vérifier que la borne « + » de l’amplificateur est branchée à la borne « + » du haut-parleur, et que la borne « - » est branchée à la borne « - » pour chaque branchement. Branchement des haut-parleurs Séparez les deux conducteurs du fil. A l’extrémité du fil, dénudez la gaine sur environ 9mm. Appuyez sur le sommet de la borne pour ouvrir un orifice destiné au fil. Insérez le fil et relâchez la borne pour bloquer le fil. Vérifiez que tous les conducteurs de fil sont branchés. Note : le haut-parleur est pourvu d’un canal pour les fils de calibre 18, à l’arrière pour cacher et ranger proprement les fils. Fixation des haut-parleurs Dès que le support est monté et le haut-parleur branché, la procédure suivante est simple. 1 Placez l’extrémité arrondie du support du haut-parleur dans le support mural et faites-le glisser pour le bloquer en place. 2 En option – Insérez et serrez la vis pour fixer l’ensemble. Vis de pressiondu pivot

The Les haut-parleurs SoundWare peuvent pivoter dans leurs supports. Ils peuvent être inclinés de 40 degrés vers le bas dans le sens vertical. Quand le support de fixation mural est employé, ils peuvent pivoter de 20 degrés dans le sens latéral. (Note : le support de coin ne permet pas de faire pivoter le haut- parleur dans le sens latéral.) Desserrez la vis de pression du pivot à l’avant du support à rotule pivotante ; faites pivoter le haut-parleur en position et resserrez la vis. SoundWare Les haut-parleurs peuvent également être montés à l’aide du support de coin. Branchements du caisson de basse NOTE: L'électronique du caisson de basse est toujours sous tension sauf s'il est débranché ou éteint en plaçant le commutateur situé sur le panneau arrière en position OFF. Le circuit d’activation automatique allume ou désactive uniquement l’amplificateur de puissance. Vérifiez que le caisson de basse et le récepteur sont débranchés avant d’effectuer la connexion. Alimentation : Quand vous branchez votre caisson de basse, utilisez une prise murale ou une prise électrique dédiée. Certains récepteurs disposent d’une prise commutée. Ne l’utilisez pas. Ces prises électriques embarquées n’offrent pas une intensité de courant suffisante ou une isolation adaptée à un amplificateur de puissance comme celui présent dans votre amplificateur. Sélectionnez la commande “subwoofer-yes“ (activation caisson de basse) dans le menu de configuration de votre récepteur. Si le récepteur donne un choix de l’utilisation des fréquences du filtre crossover 150Hz ou 120Hz Branché ainsi, l'amplificateur du récepteur n'a pas besoin de reproduire les signaux complexes des basses faibles qui peuvent entraîner une distorsion audible du récepteur. Dans certains cas, ce facteur peut également dépendre de plusieurs paramètres de configuration du récepteur. Nous vous conseillons de consulter le manuel du récepteur pour obtenir des informations complémentaires à ce sujet. Utilisez le câble du caisson de basse comme illustré pour brancher le caisson à la sortie Subwoofer LFE de votre récepteur numérique. Branchez l'autre extrémité à l'entrée LINE IN. récepteur numérique Amplicateur Pivote de 40° vers le basPivote de 20° de chaque côté

Ajustement de la commande du répartiteur Como punto de partida, el conjunto cruzado de control del subwoofer a 180Hz. Affinez le réglage du filtre de coupure à l’oreille pour obtenir le meilleur son avec vos enceintes principales. Le meilleur réglage du contrôle de filtre de coupure dépend de l’emplacement des enceintes et de vos préférences personnelles. Fonctionnement Activation/Auto/En attente Branchez le cordon CA du caisson de basse à une prise électrique murale. N’utilisez pas les prises situées à l’arrière du récepteur. Placez le commutateur d’alimentation en position souhaitée. OFF – Le caisson de basse est éteint et ne génère aucun son. Vous pouvez éteindre votre caisson de basse si vous ne l’utilisez pas pendant un certain temps ou si vous désirez limiter la consommation de courant. ON – Le caisson de basse est toujours allumé. MUTE – En l’absence de signal, il passe automatiquement en mode veille après quelques minutes. Un témoin DEL situé entre les commutateurs Power et Polarity indique le mode du caisson de basse. Éteint – Le caisson de basse est éteint. ROUgE – MUTE (aucun signal détecté, Amp éteint) VERT – ACTIVÉ (signal détecté, Amp en marche) Si aucun signal n'est détecté, le caisson de basse passe automatiquement en mode Mute après quelques minutes. Dès qu’il détecte un signal, le caisson de basse s’allume instantanément. Contrôle de ltre de coupure Ajustez la fréquence du filtre passe-bas pour le caisson de basse. Commande de volume Tournez la commande de Volume du caisson de basse à la position 11 heures. Si le caisson de basse n’émet aucun son, vérifiez le cordon d’alimentation CA, le commutateur d'alimentation Power et les câbles d’entrée. (Le contact des connecteurs des câbles est-il correct ? Le cordon d’alimentation CA est-il branché à une prise de courant en état de marche ? Le caisson de basse est-il en position Auto ou ON ?) Ajustez la commande de Volume du caisson de basse jusqu'à entendre une correspondance entre le haut-parleur principal et le caisson de basse. La réponse des basses ne doit pas écraser l'ambiance sonore de la pièce. En fait, elle doit être ajustée jusqu'à obtenir un mélange naturel sur toute la plage musicale. Commande de polarité (0° ou 180°) : Sélectionne une phase régulière (0°) ou inversée (180°) pour le caisson de basse. Réglez ce commutateur pour obtenir des basses plus pleines et plus dynamiques. L'effet de phase est le plus audible avec les instruments de percussion à basse fréquence ou une musique ayant une ligne de basses répétitive. Maintenance et service après-vente Une fois par an, vous devez inspecter et nettoyer ou débrancher et rebrancher les fils. En cas de problème, vérifiez que tous les fils sont correctement branchés, sécurisés et propres. Si un seul haut-parleur présente un problème, rebranchez-le dans un emplacement différent au sein du système. Si le problème persiste avec ce haut-parleur, la panne se situe à l'intérieur même du haut-parleur. Si le son émit par le haut-parleur est correct quand vous l'installez dans une nouvelle position, il est évident que l'électronique du système présente un problème plus grave. Si votre SoundWare XS 5.1 doit être réparé, veuillez contacter votre revendeur Boston Acoustics ou visiter le site bostona.com pour connaître le revendeur le plus proche de chez vous.19

Si votre caisson de basse ne marche pas, vérifiez que le contact de tous les connecteurs des câbles est correct et que la prise CA est branchée à une prise de courant en état de marche. Garantie limitée Boston Acoustics garantit à l’acheteur d’origine que les pièces mécaniques du système SoundWare XS 5.1 ne comportent aucun défaut de pièce et main d’œuvre pendant une période de 5 ans à partir de la date d’achat. La période de garantie des composants électriques du SoundWare XS 5.1 est de 1 an. Votre responsabilité consiste à installer et à utiliser les haut-parleurs en accord avec les instructions fournies, à assurer un transport sécurisé vers un représentant de service agréé de Boston Acoustics, et à présenter une preuve d’achat sous la forme d’un ticket de caisse en cas de demande de service après-vente. Les dommages résultant d’une utilisation abusive ou erronée, d’une installation incorrecte, d’un accident, d’une expédition inadaptée, ou de réparations / modifications par une personne autre qu’un représentant de service agréé de Boston Acoustics sont exclus de cette garantie. La présente garantie est réservée au produit de Boston Acoustics et ne couvre pas les dommages d’un quelconque équipement associé. Elle ne couvre pas le coût de l’enlèvement ou de la réinstallation. La présente garantie est annulée si le numéro de série a été enlevé ou abîmé. Cette garantie vous accorde des droits légaux spécifiques. Vous pouvez disposer de droits complémentaires qui diffèrent d’un état à l’autre. Demande de service après-vente Veuillez contacter en premier lieu le revendeur auprès duquel vous avez acheté ce produit. Si aucune assistance n’est possible, veuillez écrire à : Boston Acoustics, Inc. 100 Corporate Drive Mahwah, NJ 07430 USA Ou veuillez nous contacter par e-mail : É.-U. : support@bostona.com Japon : ba_info@dm-holdings.com Asie Pacifique : service@dm-singapore.com Nous vous informerons rapidement des mesures à prendre. Si vous devez retourner votre SoundWare XS 5.1 à l’usine, veuillez l’expédier dans un colis prépayé. Après la réparation, il vous sera retourné en fret prépayé aux États-Unis et au Canada. Boston Acoustics s’efforce d’actualiser et d’améliorer constamment ses produits. Les spécifications et les informations détaillées sur la construction peuvent être modifiées sans avis préalable.20
