BRUKSANVISNING SoundWare XS 5.1 BOSTON ACOUSTICS

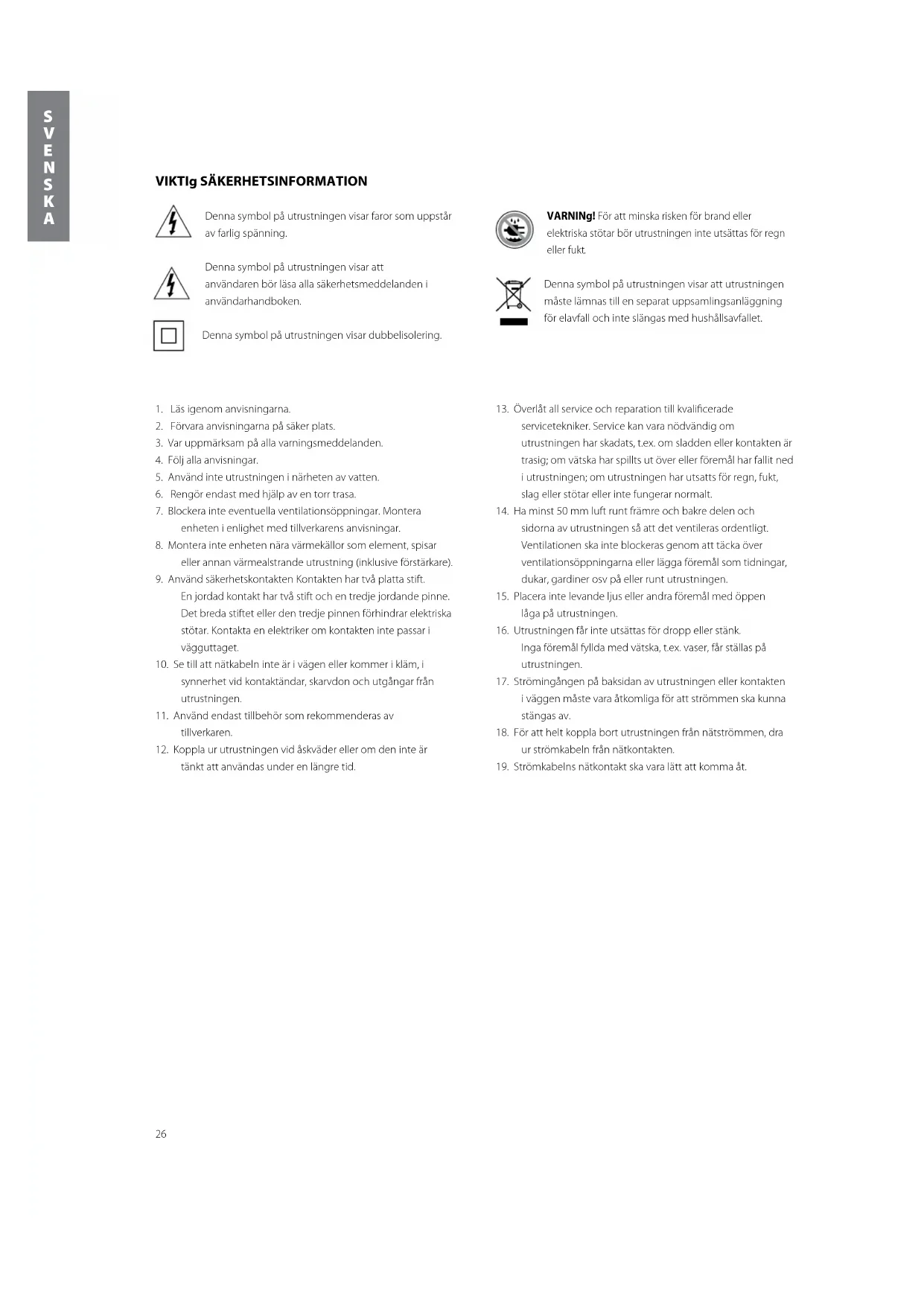

VIKTIg SÄKERHETSINFORMATION Denna symbol på utrustningen visar faror som uppstår av farlig spänning. Denna symbol på utrustningen visar att användaren bör läsa alla säkerhetsmeddelanden i användarhandboken. Denna symbol på utrustningen visar dubbelisolering. VARNINg! För att minska risken för brand eller elektriska stötar bör utrustningen inte utsättas för regn eller fukt

Denna symbol på utrustningen visar att utrustningen måste lämnas till en separat uppsamlingsanläggning för elavfall och inte slängas med hushållsavfallet.

1. Läs igenom anvisningarna.

2. Förvara anvisningarna på säker plats.

3. Var uppmärksam på alla varningsmeddelanden.

4. Följ alla anvisningar.

5. Använd inte utrustningen i närheten av vatten.

6. Rengör endast med hjälp av en torr trasa.

7. Blockera inte eventuella ventilationsöppningar. Montera

enheten i enlighet med tillverkarens anvisningar.

8. Montera inte enheten nära värmekällor som element, spisar

eller annan värmealstrande utrustning (inklusive förstärkare).

9. Använd säkerhetskontakten Kontakten har två platta stift.

En jordad kontakt har två stift och en tredje jordande pinne. Det breda stiftet eller den tredje pinnen förhindrar elektriska stötar. Kontakta en elektriker om kontakten inte passar i vägguttaget.

10. Se till att nätkabeln inte är i vägen eller kommer i kläm, i

synnerhet vid kontaktändar, skarvdon och utgångar från utrustningen.

11. Använd endast tillbehör som rekommenderas av

12. Koppla ur utrustningen vid åskväder eller om den inte är

tänkt att användas under en längre tid.

13. Överlåt all service och reparation till kvalificerade

servicetekniker. Service kan vara nödvändig om utrustningen har skadats, t.ex. om sladden eller kontakten är trasig; om vätska har spillts ut över eller föremål har fallit ned i utrustningen; om utrustningen har utsatts för regn, fukt, slag eller stötar eller inte fungerar normalt.

14. Ha minst 50 mm luft runt främre och bakre delen och

sidorna av utrustningen så att det ventileras ordentligt. Ventilationen ska inte blockeras genom att täcka över ventilationsöppningarna eller lägga föremål som tidningar, dukar, gardiner osv på eller runt utrustningen.

15. Placera inte levande ljus eller andra föremål med öppen

låga på utrustningen.

16. Utrustningen får inte utsättas för dropp eller stänk.

Inga föremål fyllda med vätska, t.ex. vaser, får ställas på utrustningen.

17. Strömingången på baksidan av utrustningen eller kontakten

i väggen måste vara åtkomliga för att strömmen ska kunna stängas av.

18. För att helt koppla bort utrustningen från nätströmmen, dra

ur strömkabeln från nätkontakten.

19. Strömkabelns nätkontakt ska vara lätt att komma åt.27

Introduktion Tack för att du köper ett högtalarsystem med flera kanaler från Boston Acoustics. Dessa högtalare har komponenter av hög kvalitet som ger det berömda Bostonljudet. SoundWare XS 5.1 passar utmärkt att använda som en 5.1-kanallösning i hemmabio- eller musiksystem av hög kvalitet. SoundWare XS 5.1-högtalarsystemet ger enastående klart ljud i dialog, musik och effekter, och bas som fyller hela rummet från ett litet, smidigt paket. Kompakt drivplacering och kvalitet, och systemspecifik övergång garanterar en bred, enhetlig spridning som täcker rummet helt. Alla högtalare har också MagnaGuard® magnetskydd som garanterar att högtalarens magnetfält inte stör tv-bilden. Specifikationer Satellite Subwoofer Frekvensåtergivning: 150Hz – 20kHz 40 - 150Hz Rekommenderad ström 10 – 100 watts — för förstärkaren: Känslighet: 85dB [SPL/2,8v vid 1m] — Nominell impedans: 8 ohm — Övergångsfrekvens: 5kHz 60Hz - 180Hz 24dB/oktav lågpass Förstärkarens uteekt: — 100 watt RMS; (250 watt topp); BassTrac®-krets eliminerar distorsion Bashögtalare: 2

Packa upp systemet Packa försiktigt upp systemet. Vid tecken på transportskada, kontakta genast din återförsäljare och/eller fraktföretaget. Spara transportkartong och förpackningsmaterial för framtida bruk. Placeringsalternativ SoundWare-högtalaren kan monteras på väggen genom att använda de medföljande metallvarorna eller genom att helt enkelt placera den på en hylla. Om den placeras på en hylla, kan du helt enkelt fästa gummifötterna som är självhäftande på baksidan och ansluta högtalarkablarna. Att sätta fast snurrhjulets montering Om du planerar att använda monteringsbyglarna, ska du fästa pivotkulan vid högtalaren. Använd de fyra medföljande skruvarna med platt huvud såsom visas i illustrationen

Att montera väggbygeln Byglar för att montera högtalarna på en platt väg eller i ett hörn medföljer. En sak som inte medföljer är metallvaror för att fästa bygeln vid väggen. Orsaken till detta är att det finns så många olika typer av ytor som högtalarna kan monteras på. Det kan till exempel vara en vanlig torr väg som kanske har ett stift bakom sig. Det kan vara en träpanel eller till och med en cementvägg. Det finns ingen typ av fästanordning vi kan tillhandahålla som skulle kunna fungera i alla möjliga situationer. Därför ska du själv skaffa dig lämplig typ av fästanordning enligt den yta som högtalaren ska monteras på. Du behöver fyra för varje högtalare. Om du inte är säker på vilken typ av fastsättningsanordning du ska använda, ta med monteringsbygeln till din järnvaruaffär, beskriv väggen som du ska montera högtalaren på och be dem rekommendera en lämplig fastsättningsanordning. Kom ihåg att ta hänsyn till högtalarnas vikt. Högtalarsladdar För mindre sträckor under 6 meter kan du använda en kabel med kaliber 18. För sträckor över 50 meter, ska du använda en kabel med värdet 16. Högtalaranslutningens polaritet Alla högtalare i ett system måste anslutas med samma polaritet eller vara ”i fas”. Terminalerna på högtalarna SoundWare är färgkodade för att identifiera anslutningarna “+” (röd) och “–” (svart). Alla kablar är markerade på något sätt så att du kan skilja ledningarna från varandra. Märkningen kan vara en upphöjd kant i isoleringen på en ledning eller det kan vara en rand på isoleringen eller en färgkodning. Använd markeringen på högtalarkablarna för att vara säker på att förstärkarterminalen ”+” ansluts till högtalarens terminal ”+” och att ”-” alltid ansluts till ”-” vid varje anslutning. Att ansluta högtalarna Separera de två ledningarna i kabeln. Avlägsna cirka tre millimeter av isoleringen från kabeländen. Tryck ned terminalen upptill för att öppna hålet för kabeln. Sätt i kabeln och frigör terminalen för att fästa den. Se till att det inte hänger lösa ledningar ut från kabeln. Obs: det finns en kanal på högtalarens baksida för att kabeln ska löpa osynligt och städat bakom den. För kablar upp till 18 gauge. Att montera högtalarna Efter att ha installerat bygeln och anslutit högtalaren är resten mycket lätt att utföra. 1 Ställ högtalarens avrundade ände i bygeln och låt den glida tills den blockeras. 2 Alternativt – Sätt i och dra åt skruven för att fästa anordningen. Pivotinställningsskruv

SoundWare-högtalarna pivoter. De kan lutas nedåt vertikalt 40 grader från ursprungsläget. När du använder den platta väggmonteringsbygeln, kan de pivotera 20 grader från sida till sida. (Obs: vid en hörninstallation, går det inte att pivotera högtalaren från sida till sida.) Lossa på pivotinställningsskruven framför pivotkulan, pivotera högtalaren i rätt läge och dra åt skruven. Den SoundWare talare kan även monteras med hjälp av den medföljande hörnet fäste. Ansluta subwoofer OBS: Strömmen går alltid till subwoofern såvida den inte är frånkopplad eller ändras till lägeo med strömbrytaren som finns på den bakre panelen. Auto-on-kretsen aktiverar eller inaktiverar endast strömförstärkaren. Se till att subwoofern och receivern är frånkopplade när du gör anslutningen. Strömförsörjning: Använd ett vägguttag eller särskilt eluttag när du kopplar in subwoofern. En del receivers har ett uttag. Använd inte det. Dessa eluttag har inte den ström eller rätt isolering som krävs av en strömförstärkare, som den på din förstärkare. Välj ”subwoofer-yes” i receiverns inställningsmeny. Om mottagaren ger ett val av crossover filter frekvensanvändningen 150Hz eller 120Hz. När förstärkaren är ansluten på det här sättet behöver den inte återskapa de svåra låga bassignalerna som kan göra så att receivern får hörbar distorsion. I vissa fall kan det också bero på flera andra receiverinställningar. Vi rekommenderar att du tittar i receiverns handbok för att få mer hjälp med detta. Använd subwooferkabeln, som på bilden, för att ansluta den digitala receiverns LFE-subwooferutgång till subwoofern. Anslut den andra änden till Line In-ingången. Justera övergångskontrollen Som utgångspunkt ställa in crossover kontroll på subwoofern till 180Hz. Finjustera övergångsinställningen för att få den mjukaste blandningen med huvudhögtalarna. Den bästa inställningen av övergångskontrollen beror på högtalarens placering och vad du själv föredrar. digital receiverförstärkare

Pivoterar ned 40˚Pivoterar 20˚ åt båda hållen30

Drift Ström på/on/mute Anslut subwooferns nätkabel till vägguttaget. Använd inte uttagen på baksidan av receivern. Ställ in strömbrytaren på önskad inställning. OFF – Subwoofern är av och ger inget ljud. Du kanske vill stänga av subwoofern om du inte använder den på ett tag eller om du vill spara ström. MUTE – Subwoofern slås på när den upptäcker en signal. Om ingen signal upptäcks på några minuter går den automatiskt in i muttläge. ON – Subwoofern är alltid på. En LED-lampa mellan Power-brytaren och Polarity-brytaren visar vilket läge subwoofern är i. OFF – Subwoofern är av RÖD – MUTE (ingen signal upptäckt, förstärkare av) GRÖN – PÅ (Signal upptäckt, förstärkare på) Subwoofern går automatiskt in i muteläge efter några minuter när ingen signal upptäcks från systemet. Subwoofern slås sedan PÅ så fort en signal upptäcks. Övergångskontroll Justerar frekvensen på subwooferns lågpassfilter. Volymknappar Vrid subwooferns Volume-kontroll till klockan 11-position. Om det inte kommer något ljud från subwoofern, kontrollera nätkontakten, ström-brytaren och ingångskablarna. (Får kabelanslutarna ordentlig kontakt? Är nätkontakten ansluten till en "live"mottagare, är subwoofern antingen i läge Auto eller På?) Justera subwooferns Volym-kontroll tills du hör en matchning mellan huvudhögtalaren och subwoofern. Basresponsen bör inte överta rummet, utan justeras så att den blandas naturligt i hela musikomfånget. Polaritetskontroll (0° eller 180°): Väljer vanlig (0°) eller inverterad (180°) fas för subwoofern. Ställ in den här brytaren för att ge full, dynamisk bas. Fasens effekt blir mest hörbar med lågfrekventa truminstrument eller musik med en kontinuerlig basgång. Underhåll och service Alla ledningsanslutningar ska synas och rengöras eller förnyas minst en gång om året. Om ett problem inträffar, kontrollera att alla anslutningar är rätt utförda, säkra och rena. Om ett problem inträffar i en högtalare, dra om denna högtalare till en annan plats i systemet. Om problem kvarstår, ligger felet hos högtalaren. Om högtalaren låter bra på den nya platsen, är detta en stark indikation på ett mer djupgående fel med elektroniken i systemet.31

Om din högtalare skulle behöva service, kontakta din lokala Boston Acoustics-återförsäljare eller gå till bostona.com för en lista över återförsäljare i ditt område. Om subwoofern inte spelar upp, kontrollera att alla anslutare på kablarna får ordentlig kontakt och att nätkontakten är ansluten till en "live"-mottagare. Begränsad garanti Boston Acoustics garanterar originalköparen av vårt SoundWare XS 5.1-system att de är fria från detekter vad beträffar material och utförande under en period av 5 år från inköpsdatumet. Garantiperioden för de elektriska komponenterna i SoundWare XS

Ditt ansvar är att installera och använda dem enligt den medföljande bruksanvisningen, att ombesörja en säker och varlig transport till en auktoriserad Boston Acoustics-servicerepresentant, och att framlägga bevis på inköpet i form av ditt inköpskvitto när du begär service. Undantag från denna garanti är skada som uppstått till följd av våld, felaktig användning, felaktig installation, olyckor, frakt eller reparationer/modifieringar som utförts av någon annan än en auktoriserad Boston Acoustics-servicerepresentant. Denna garanti är begränsad till Boston Acoustics-produkten och omfattar ingen associerad utrustning. Denna garanti omfattar inte kostnader för avlägsnande eller ominstallation. Garantin upphävs om serienumret har utplånats eller förvanskats. Denna garanti ger dig specifika legala rättigheter, men du kan även ha andra rättigheter som varierar från delstat till delstat. Om service tycks vara nödvändig Kontakta först den återförsäljare som du köpte produkten av. Om detta inte går, skriv till: Boston Acoustics, Inc. 100 Corporate Drive Mahwah, NJ 07430 USA Eller kontakta oss via e-post: USA: support@bostona.com Japan: ba_info@dm-holdings.com Asien och Stillahavsområdet: service@dm-singapore.com Vi hör snarast av oss med råd om lämplig åtgärd. Om du skulle behöva returnera en SoundWare XS 5.1-högtalare till fabriken, v.g. skicka den med förskottsbetald frakt. Efter reparationen skickar vi tillbaka den med förskottsbetald frakt inom USA och Kanada. Boston Acoustics strävar konstant efter att uppdatera och förbättra sina produkter. Specifikationerna och tillverkningsdetaljerna kan ändras utan föregående meddelande.32
