MANUAL DE USUARIO SoundWare XS 5.1 BOSTON ACOUSTICS

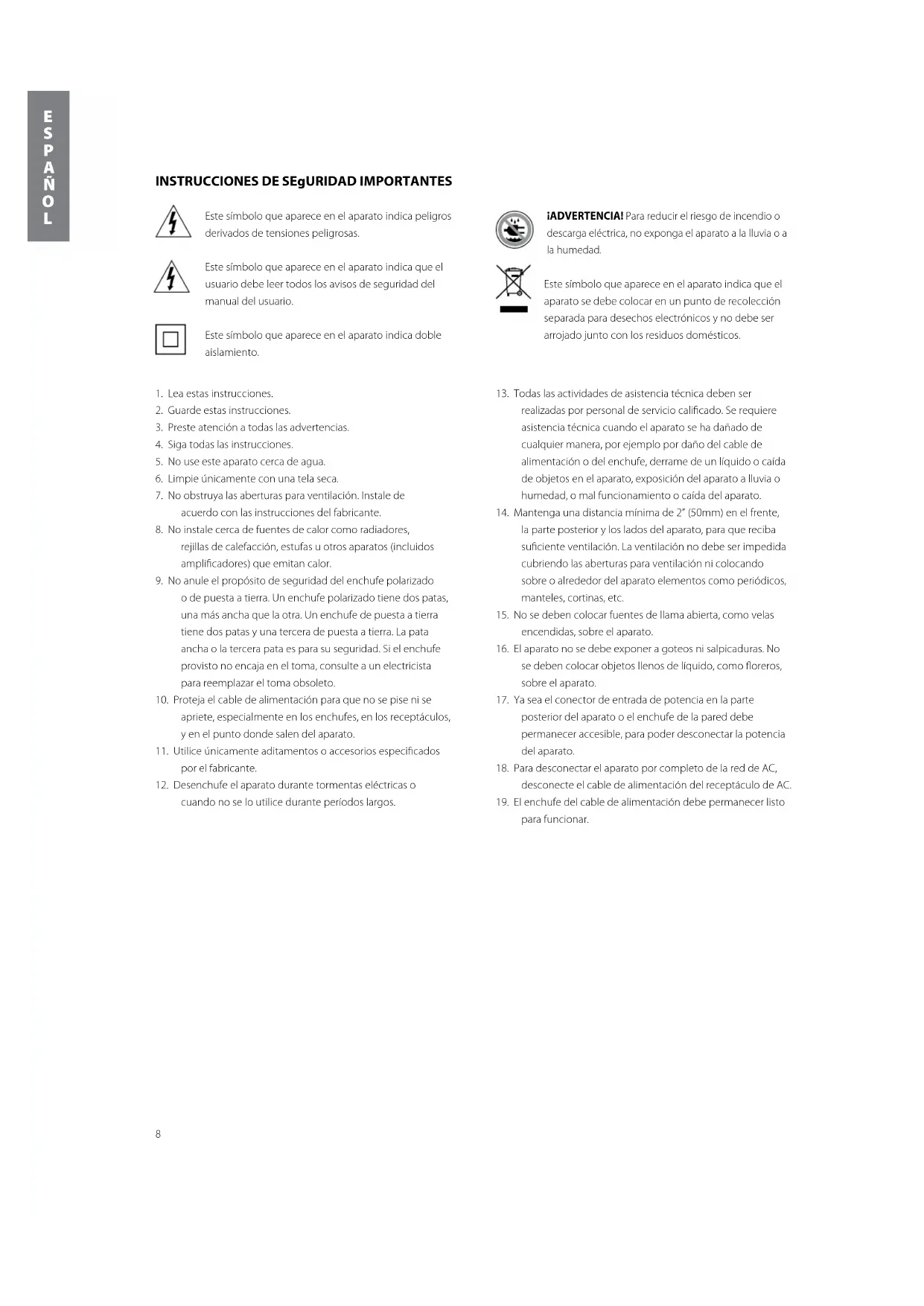

INSTRUCCIONES DE SEgURIDAD IMPORTANTES Este símbolo que aparece en el aparato indica peligros derivados de tensiones peligrosas. Este símbolo que aparece en el aparato indica que el usuario debe leer todos los avisos de seguridad del manual del usuario. Este símbolo que aparece en el aparato indica doble aislamiento. ¡ADVERTENCIA! Para reducir el riesgo de incendio o descarga eléctrica, no exponga el aparato a la lluvia o a la humedad

Este símbolo que aparece en el aparato indica que el aparato se debe colocar en un punto de recolección separada para desechos electrónicos y no debe ser arrojado junto con los residuos domésticos.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca de agua.

6. Limpie únicamente con una tela seca.

7. No obstruya las aberturas para ventilación. Instale de

acuerdo con las instrucciones del fabricante.

8. No instale cerca de fuentes de calor como radiadores,

rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que emitan calor.

9. No anule el propósito de seguridad del enchufe polarizado

o de puesta a tierra. Un enchufe polarizado tiene dos patas, una más ancha que la otra. Un enchufe de puesta a tierra tiene dos patas y una tercera de puesta a tierra. La pata ancha o la tercera pata es para su seguridad. Si el enchufe provisto no encaja en el toma, consulte a un electricista para reemplazar el toma obsoleto.

10. Proteja el cable de alimentación para que no se pise ni se

apriete, especialmente en los enchufes, en los receptáculos, y en el punto donde salen del aparato.

11. Utilice únicamente aditamentos o accesorios especificados

12. Desenchufe el aparato durante tormentas eléctricas o

cuando no se lo utilice durante períodos largos.

13. Todas las actividades de asistencia técnica deben ser

realizadas por personal de servicio calificado. Se requiere asistencia técnica cuando el aparato se ha dañado de cualquier manera, por ejemplo por daño del cable de alimentación o del enchufe, derrame de un líquido o caída de objetos en el aparato, exposición del aparato a lluvia o humedad, o mal funcionamiento o caída del aparato.

14. Mantenga una distancia mínima de 2” (50mm) en el frente,

la parte posterior y los lados del aparato, para que reciba suficiente ventilación. La ventilación no debe ser impedida cubriendo las aberturas para ventilación ni colocando sobre o alrededor del aparato elementos como periódicos, manteles, cortinas, etc.

15. No se deben colocar fuentes de llama abierta, como velas

encendidas, sobre el aparato.

16. El aparato no se debe exponer a goteos ni salpicaduras. No

se deben colocar objetos llenos de líquido, como floreros, sobre el aparato.

17. Ya sea el conector de entrada de potencia en la parte

posterior del aparato o el enchufe de la pared debe permanecer accesible, para poder desconectar la potencia del aparato.

18. Para desconectar el aparato por completo de la red de AC,

desconecte el cable de alimentación del receptáculo de AC.

19. El enchufe del cable de alimentación debe permanecer listo

Introducción Gracias por comprar el Sistema de parlantes de Boston Acoustics. Estos parlantes incorporan componentes de alta calidad que producen el sonido famoso de Boston. El sistema SoundWare XS 5.1 está idealmente diseñado para usar como una solución de canal 5.1 en un sistema de cine en casa de alta calidad de canal 5.1 o un sistema de música. El sistema SoundWare XS 5.1 de parlantes ofrece, articulados excepcionalmente, un diálogo en pantalla, música, efectos y bajos de ambiente desde un paquete pequeño y elegante. La ubicación y calidad de la compactera, las frecuencias específicas del sistema aseguran una dispersión uniforme amplia para cubrir por completo una sala de audiciones. Todos los parlantes también presentan blindaje magnético MagnaGuard® que garantiza que el campo magnético del parlante no interfiera con la imagen televisiva. Especificaciones Satellite Subwoofer Respuesta de frecuencia: 150Hz – 20kHz 40 - 150Hz Rango de potencia de 10 – 100 vatios — amplicador recomendado: Sensibilidad: 85dB [SPL/2,8v a1m] — Impedancia Nominal: 8 ohms — Frecuencia de transición: 5kHz 60Hz - 180Hz 24dB/octava pasa bajo Salida del amplicador: — 100 vatios RMS; (250 vatios pico) BassTrac® los circuitos eliminan la distorsión Bae de bajos: 2

/2” (64mm) 8” (203mm) Bae de agudos:

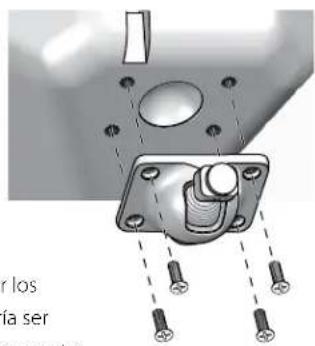

Desembalaje del sistema Desembale cuidadosamente el sistema. Si hay alguna señal de daños debidos al transporte, comuníqueselo inmediatamente a su distribuidor y/o a su servicio de entrega. Conserve el cartón de envío y los materiales de embalaje para una futura utilización. Opciones de colocación El altavoz SoundWare se puede colgar en la pared utilizando las herramientas suministradas o se puede colocar simplemente sobre una estantería. En este último caso, usted puede simplemente fijar los pies de goma con la parte posterior de adhesivo y conectar los cables del altavoz. Cómo sujetar el soporte esférico giratorio Si tiene pensado utilizar los soportes para colgar, debe fijar el soporte esférico giratorio al altavoz. Emplee los cuatro tornillos mecánicos de cabeza plana tal como se indica en la ilustración. Cómo fijar los soportes a la pared Se suministran los soportes para colgar los altavoces en una pared plana o en una esquina. Lo que no se suministra son las herramientas para fijar los soportes a la pared. ¿Por qué? Porque existen demasiados tipos diferentes de superficies en las que se podrían colgar los altavoces. Podría tratarse de una pared de yeso básica, con o sin un pilar detrás de ella. Podría ser un panel de madera o, incluso, un muro de cimentación de cemento. No existe ningún instrumento de sujeción que nosotros podamos suministrar y que pueda funcionar en todas las situaciones posibles. Así que, teniendo en cuenta el tipo de superficie en el que se está colgando el altavoz, adquiera el instrumento de sujeción apropiado. Necesitará cuatro para cada altavoz. Si no está seguro de qué tipo ha de utilizar, acuda con los soportes para colgar a una ferretería de su confianza, consulte sobre la pared en la que pretende colgar los altavoces y pida que le recomienden un instrumento de sujeción apropiado. Tenga en cuenta el tamaño del altavoz. Cables del altavoz Para recorridos cortos, de menos de 6 metros más o menos, puede emplear un cable del calibre 18. Para recorridos de más de 15 metros, utilice un cable del calibre 16. Polaridad de la conexión del altavoz Todos los altavoces de un sistema deben acoplarse con la misma polaridad o “en fase”. Los terminales de los altavoces SoundWare están codificados mediante colores para identificar las conexiones “+” (rojo) y “-” (negro). Todos los cables están marcados de manera que pueda distinguirse un conductor de otro. La marca puede consistir en un ribete moldeado en el aislamiento de un conductor o en una raya en el aislamiento, o bien el conductor puede estar codificado mediante color. Utilice la marca en los cables de altavoz para asegurarse de que el terminal “+” del amplificador está conectado al terminal “+” del altavoz, y que “-” está conectado a “-”, en todas las conexiones. Cómo conectar los altavoces Separe los dos conductores del cable. Retire aproximadamente 3/8” de aislamiento del final del cable. Presione hacia abajo sobre la parte superior del terminal para abrir el orificio del cable. Inserte el cable y suelte el terminal para asegurarlo. Asegúrese de que no hay hebras de cable sueltas. Nota: en la parte posterior del altavoz hay un canal para cables de hasta calibre 18; para mantenerlo colocado y fuera de la vista. Cómo colgar los altavoces Una vez haya fijado el soporte para colgar y conectado el altavoz, el resto es fácil.

Coloque la parte redondeada del soporte esférico del altavoz en el soporte para colgar y deslícelo hacia abajo para encajarlo en su sitio.

Opcionalmente - Inserte y apriete el tornillo para asegurarlo todo. Tornillo deljuego giratorio

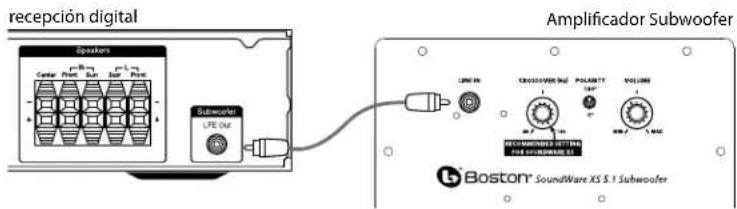

Los altavoces SoundWare giran sobre sus soportes. Verticalmente, pueden desde mirar al frente hasta estar inclinados 40º hacia abajo. Cuando se utiliza el soporte para colgar sobre una pared plana, pueden girar 20º de lado a lado. (Nota: si se cuelga en una esquina, el altavoz no podrá girar de lado a lado.) Afloje el tornillo del juego giratorio situado en la parte frontal del soporte esférico giratorio, gire el altavoz hasta su posición y vuelva a apretar el tornillo. El SoundWare oradores también se puede montar utilizando el soporte de esquina. Conexiones del subwoofer NOTA: Siempre se suministra potencia al subwoofer a menos que se desenchufe o se cambie a la posición apagado con el interruptor del panel posterior. Los circuitos de encendido automático únicamente activan o desactivan el amplificador de potencia. Asegúrese de que el subwoofer y el receptor estén desenchufados al realizar la conexión. Potencia: Cuando enchufe el subwoofer, asegúrese de que use un toma de pared o un toma eléctrico dedicado. Algunos receptores le ofrecerán un toma con interruptor. No lo utilice. Estos tomas eléctricos en tablero no ofrecen la cantidad de corriente o la aislación correcta que requiere un amplificador de potencia, tal como el de su amplificador. Seleccione ”subwoofer-sí” del menú de configuración de su receptor. Si el receptor da una opción de filtro de corte de frecuencia 150 Hz o 120 Hz uso. Conectado de esta manera, el amplificador del receptor no tiene la carga de reproducir las difíciles señales de graves bajos que pueden ocasionar la distorsión audible del receptor. En algunos casos, también puede depender de otros ajustes de un receptor. Recomendamos consultar el manual de su receptor. Ajuste del Control de Transiciones Como punto de partida, el conjunto cruzado de control del subwoofer a 180Hz. Realice el ajuste fino de la transición a oído, para lograr la combinación más uniforme con sus parlantes principales. La mejor configuración del control de transición depende de la ubicación del parlante y la preferencia personal.

recepción digital Amplicador SubwooferGira 40º hacia abajoGira 20º a cada lado12

Funcionamiento Enchufe el cable AC del subwoofer en un toma de pared. No use tomas en la parte trasera del receptor. Coloque el interruptor de encendido en la configuración deseada. OFF – El subwoofer está apagado y no producirá ningún sonido. Tal vez desee apagar el subwoofer si no lo usará por algún tiempo o desea ahorrar electricidad. ON – El subwoofer siempre está encendido. MUTE – Si no se detecta señal alguna, después de varios minutos cambiará automáticamente al modo de ahorro de energía Mute. Un indicador LED entre el interruptor Encendido y el interruptor Polaridad indica en qué modo se encuentra el subwoofer. OFF – El subwoofer está apagado ROJO – MUTE (no se detecta señal, amplificador apagado) VERDE – ENCENDIDO (se detecta señal, amplificador encendido) El subwoofer ingresará automáticamente al modo MUTE luego de varios minutos cuando no se detecte señal proveniente de su sistema. El subwoofer se encenderá instantáneamente cuando se detecte una señal. Control de transición Ajusta la frecuencia a 180Hz del filtro de pasa bajo para el subwoofer. Control de Volumen Gire el control de Volumen del subwoofer a la posición de las 11 en punto. Si no emana ningún sonido del subwoofer, verifique el cable de AC, el interruptor de Potencia y los cables de entrada. (¿Los conectores de los cables están haciendo contacto correctamente? ¿El cable de AC está conectado a un receptáculo "vivo"? ¿El subwoofer está en la posición Auto o Encendido? Ajuste el control del Volumen del subwoofer hasta que escuche una coincidencia entre el parlante principal y el subwoofer. La respuesta de graves no debe dominar el sonido de la habitación, sino que se deben ajustar de manera que exista una combinación natural en todo el rango musical. Control de Polaridad (0° ó 180°): Selecciona la fase regular (0°) o invertida (180°) para el subwoofer. Ajuste este interruptor para producir los bajos más completos y dinámicos. El efecto de la fase será más audible en los instrumentos de percusión de baja frecuencia o en la música con una línea de repetición constante de bajos. Mantenimiento y Servicio Todas las conexiones de cableado deben inspeccionarse y limpiarse o establecerse de nuevo por lo menos una vez al año. Si se produce algún problema, asegúrese de que todas las conexiones se han realizado adecuadamente y que están sujetas y limpias. Si se produce un problema en un parlante, vuelva a cablear ese parlante en una ubicación diferente dentro del sistema. Si el problema persiste en este parlante, el problema está en el parlante. Si suena bien en la nueva posición, es una indicación muy clara de que hay un problema de mayor calado en la electrónica del sistema. En el caso de que su sistema SoundWare XS 5.1 necesite asistencia técnica, póngase en contacto con su distribuidor local de Boston Acoustics o visite bostona.com para conseguir un listado de distribuidores en su zona.13

Si el subwoofer no funciona, verifique que todos los conectores en los cables están haciendo contacto correctamente y que el enchufe de AC está conectado a un receptáculo "vivo". Garantía Limitada Boston Acoustics garantiza al comprador original de nuestro sistema SoundWare XS 5.1 que no tendrá defectos de materiales ni de mano de obra en sus piezas mecánicas durante un período de 5 años desde la fecha de compra. El período de garantía de los componentes eléctricos del SoundWare XS 5.1 es de 1 año. Es responsabilidad suya instalarlos y utilizarlos de acuerdo con las instrucciones suministradas, proporcionar un transporte seguro hasta un representante de servicio autorizado de Boston Acoustics, y presentar la prueba de compra en forma de recibo de compra cuando sea necesario este servicio. Quedan excluidos de esta garantía los daños que resulten del abuso, del mal uso, de una instalación inadecuada, de accidentes, del transporte, o de reparaciones/modificaciones por parte de cualquiera que no sea el representante de servicio autorizado de Boston Acoustics. Esta garantía se limita al producto de Boston Acoustics y no cubre daños de equipos afines. Esta garantía no cubre los costos de desinstalación o reinstalación. Esta garantía será nula cuando se haya retirado o borrado el número de serie. Esta garantía le otorga derechos legales específicos y también le podrían corresponder otros derechos que varían de un país a otro. Si cree que necesita asistencia técnica Primero, póngase en contacto con el distribuidor al cual ha comprado el producto. Si esto no es posible, escriba a: Boston Acoustics, Inc. 100 Corporate Drive Mahwah, NJ 07430 USA O póngase en contacto con nosotros por medio de un correo electrónico: Estados Unidos: support@bostona.com Japón: ba_info@dm-holdings.com Asia Pacífico: service@dm-singapore.com Le indicaremos de inmediato qué acción tomar. Si fuera necesario devolver su sistema SoundWare XS 5.1 a fábrica, le pedimos que lo envíe con franqueo pago. Después de la reparación, lo devolveremos con costos de transporte pagados sólo en Estados Unidos y Canadá. Boston Acoustics busca continuamente mejorar y actualizar sus productos. Las especificaciones y detalles de construcción están sujetos a cambios sin previo aviso.14
