MANUAL DE USUARIO TVee Model 25 BOSTON ACOUSTICS

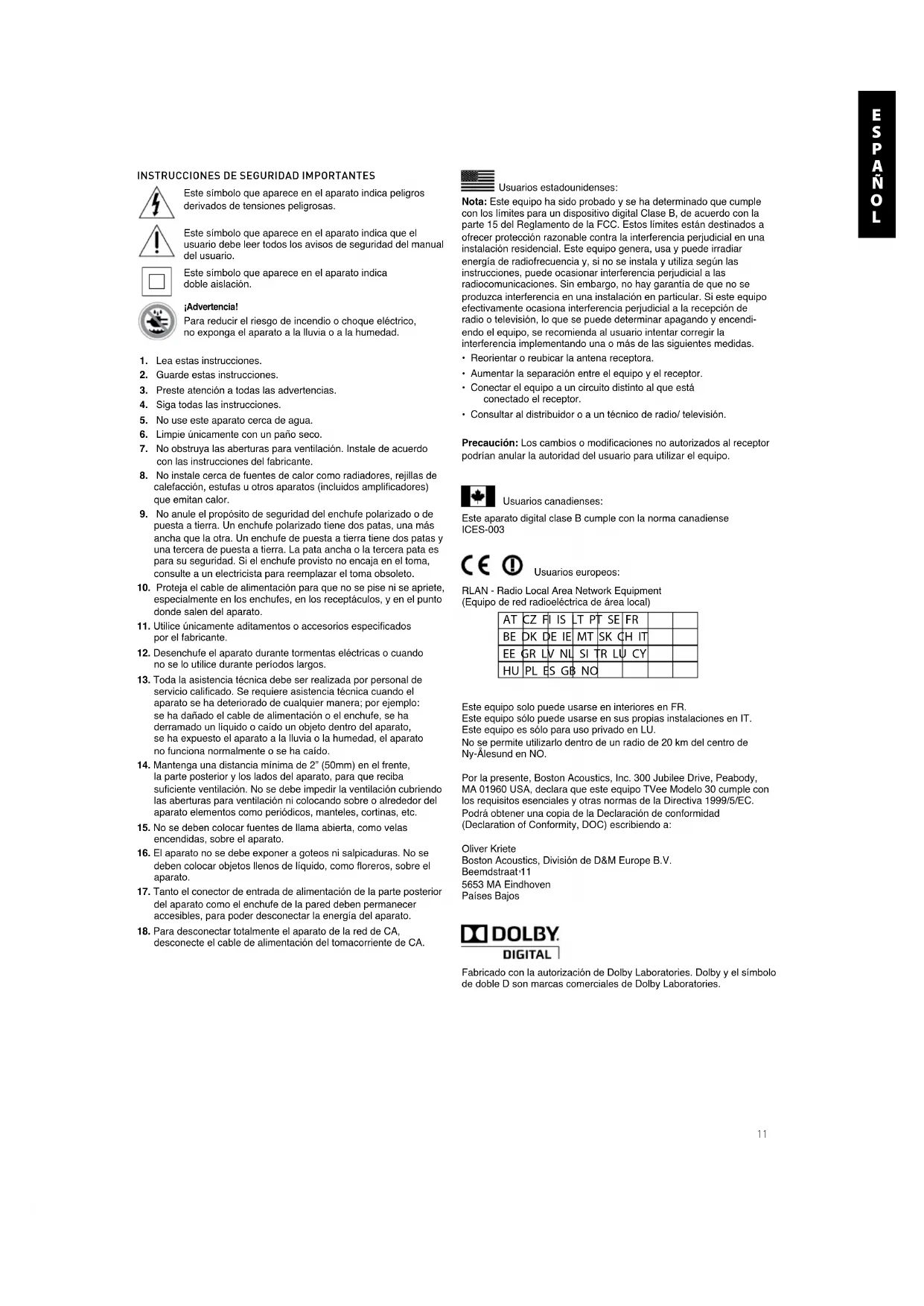

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Usuarios estadounidenses:

Este símbolo que aparece en el aparato indica peligros derivados de tensiones peligrosas. Este símbolo que aparece en el aparato indica que el usuario debe leer todos los avisos de seguridad del manual del usuario. Este símbolo que aparece en el aparato indica doble aislación. ¡Advertencia! Para reducir el riesgo de incendio o choque eléctrico, no exponga el aparato a la lluvia o a la humedad. RLAN - Radio Local Area Network Equipment (Equipo de red radioeléctrica de área local) Usuarios europeos: AT CZ FI IS LT PT SE FR BE DK DE IE MT SK CH IT EE GR LV NL SI TR LU CY HU PL ES GB NO

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca de agua.

6. Limpie únicamente con un paño seco.

7. No obstruya las aberturas para ventilación. Instale de acuerdo

con las instrucciones del fabricante.

8. No instale cerca de fuentes de calor como radiadores, rejillas de

calefacción, estufas u otros aparatos (incluidos amplificadores) que emitan calor.

9. No anule el propósito de seguridad del enchufe polarizado o de

puesta a tierra. Un enchufe polarizado tiene dos patas, una más ancha que la otra. Un enchufe de puesta a tierra tiene dos patas y una tercera de puesta a tierra. La pata ancha o la tercera pata es para su seguridad. Si el enchufe provisto no encaja en el toma, consulte a un electricista para reemplazar el toma obsoleto.

10. Proteja el cable de alimentación para que no se pise ni se apriete,

especialmente en los enchufes, en los receptáculos, y en el punto donde salen del aparato.

11. Utilice únicamente aditamentos o accesorios especificados

12. Desenchufe el aparato durante tormentas eléctricas o cuando

no se lo utilice durante períodos largos.

13. Toda la asistencia técnica debe ser realizada por personal de

servicio calificado. Se requiere asistencia técnica cuando el aparato se ha deteriorado de cualquier manera; por ejemplo: se ha dañado el cable de alimentación o el enchufe, se ha derramado un líquido o caído un objeto dentro del aparato, se ha expuesto el aparato a la lluvia o la humedad, el aparato no funciona normalmente o se ha caído.

14. Mantenga una distancia mínima de 2” (50mm) en el frente,

la parte posterior y los lados del aparato, para que reciba suficiente ventilación. No se debe impedir la ventilación cubriendo las aberturas para ventilación ni colocando sobre o alrededor del aparato elementos como periódicos, manteles, cortinas, etc.

15. No se deben colocar fuentes de llama abierta, como velas

encendidas, sobre el aparato.

16. El aparato no se debe exponer a goteos ni salpicaduras. No se

deben colocar objetos llenos de líquido, como floreros, sobre el aparato.

17. Tanto el conector de entrada de alimentación de la parte posterior

del aparato como el enchufe de la pared deben permanecer accesibles, para poder desconectar la energía del aparato.

18. Para desconectar totalmente el aparato de la red de CA,

desconecte el cable de alimentación del tomacorriente de CA. Nota: Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital Clase B, de acuerdo con la parte 15 del Reglamento de la FCC. Estos límites están destinados a ofrecer protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza según las instrucciones, puede ocasionar interferencia perjudicial a las radiocomunicaciones. Sin embargo, no hay garantía de que no se produzca interferencia en una instalación en particular. Si este equipo efectivamente ocasiona interferencia perjudicial a la recepción de radio o televisión, lo que se puede determinar apagando y encendi- endo el equipo, se recomienda al usuario intentar corregir la interferencia implementando una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a un circuito distinto al que está conectado el receptor.

• Consultar al distribuidor o a un técnico de radio/ televisión. Precaución: Los cambios o modificaciones no autorizados al receptor podrían anular la autoridad del usuario para utilizar el equipo. Usuarios canadienses: Este aparato digital clase B cumple con la norma canadiense ICES-003 Este equipo solo puede usarse en interiores en FR. Este equipo sólo puede usarse en sus propias instalaciones en IT. Este equipo es sólo para uso privado en LU. No se permite utilizarlo dentro de un radio de 20 km del centro de Ny-Ålesund en NO. Por la presente, Boston Acoustics, Inc. 300 Jubilee Drive, Peabody, MA 01960 USA, declara que este equipo TVee Modelo 30 cumple con los requisitos esenciales y otras normas de la Directiva 1999/5/EC. Podrá obtener una copia de la Declaración de conformidad (Declaration of Conformity, DOC) escribiendo a: Oliver Kriete Boston Acoustics, División de D&M Europe B.V. Beemdstraat 11 5653 MA Eindhoven Países Bajos Fabricado con la autorización de Dolby Laboratories. Dolby y el símbolo de doble D son marcas comerciales de Dolby Laboratories.

L12 Introducción Gracias por elegir a Boston Acoustics y seleccionar al TVee Modelo 25 como su sistema de entretenimiento doméstico. Este manual contiene información importante para instalar y usar el nuevo sistema, además de información para la solución de problemas por si llegara a tener dificultades. Características inteligentes:

• Sencilla conexión única y subwoofer inalámbrico

• La barra de sonido reconoce al control remoto existente

• Mejores películas, deportes y juegos

• Mejor música en modo dedicado Otras características inteligentes incluidas:

• Producido por Boston con mejor desempeño en su clase

• Diseño sencillo y funcional adaptable a cualquier televisor

• Entrada digital con decodificación Dolby Digital ofrece sonido envolvente superior

• El procesamiento envolvente virtual con optimización digital de Boston permite obtener efectos envolventes precisos como si estuviera en un teatro

• Selector de mando del procesamiento digital de señales (DSP) exclusivo de Boston para maximizar el desempeño según la ubicación de la barra de sonido

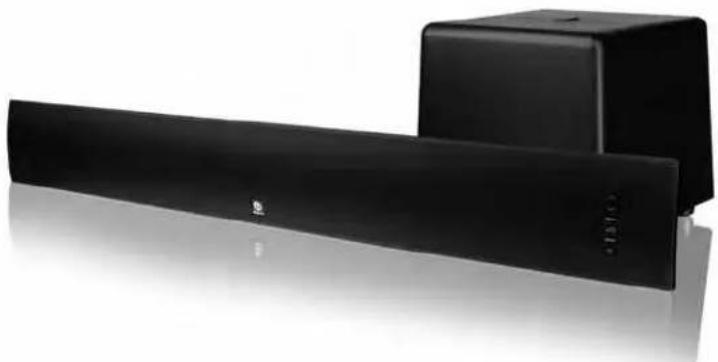

• Entrada AUX mini estéreo sobre el panel trasero para conectar su dispositivo de medios portátil Especificaciones Potencia del sistema: 150 vatios pico Woofers de la barra de sonido: Se dobla conductores de HHRT de 1½” x 6” Subwoofer: Woofers de 6” Tecnologías inalámbricas: 2,4 GHz salto de frecuencia (subwoofer) Dimensiones: Barra de sonido 4

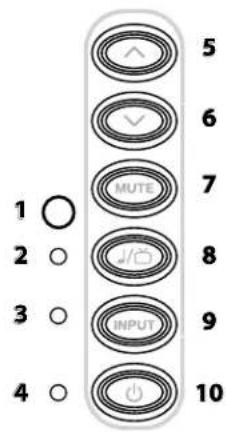

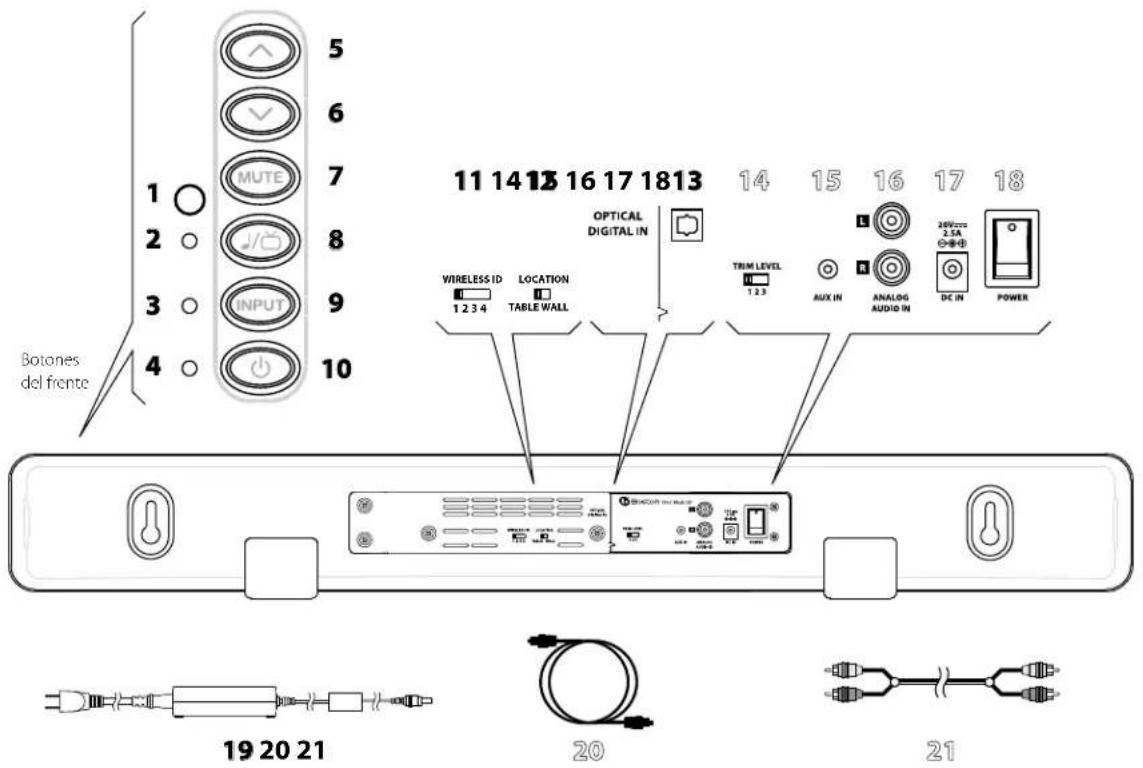

1 Receptor remoto de IR: Recibe comandos remotos para controlar el sistema. 2 Luz de modo de música/película: Se enciende en distintos colores para indicar el modo de reproducción activo. 3 Luz de modo de entrada: Se enciende en distintos colores para indicar la entrada que se está reproduciendo. 4 Luz de modo de encendido/remoto: Se enciende en distintos colores para indicar el estado operativo. 5 Botón para subir el volumen: Permite ajustar manualmente el volumen del TVee. 6 Botón para bajar el volumen: Permite ajustar manualmente el volumen del TVee. 7 Botón de silencio: Permite silenciar temporalmente el TVee. 8 Botón de música/película: Selecciona el estilo de sonido que desea. Modo de música para la música y Modo de película para películas y televisión. 9 Botón de entrada: Selecciona la fuente de entrada que se reproduce. 10 Botón de encendido: Permite activar manualmente el TVee o ponerlo en modo de espera. 11 Interruptor ID inalámbrico: Selecciona el “canal” para la señal del subwoofer inalámbrico. Coloque 22 en la misma posición (ver página siguiente). 12 Interruptor de ubicación: Use WALL para colgar en la pared o TABLE para colocar sobre un estante, gabinete o mesa. 13 Entrada digital óptica: Entrada preferida del TVee usando el cable óptico 20 provisto. 14 Nivel de ajuste: Ajusta la sensibilidad de entrada del TVee. 15 Aux Input: Mini enchufe AUX INPUT para conectar a una fuente de audio. 16 Entrada de audio analógico: Recibe entradas de audio analógico a través del cable de conexión de audio 21 que se incluye. 17 Entrada de energía: Conecte la fuente de alimentación 19 aquí. 18 Interruptor de encendido/apagado: Enciende o apaga la barra de sonido del TVee. Normalmente se mantiene encendida. 19 Fuente de energía: Suministra energía a la barra de sonido. Enchúfelo a la pared para conectarlo a la entrada de alimentación

20 Cable digital óptico: La mejor opción para conectar fuentes de audio digitales al TVee. 21 Cable de conexión de audio: Cable analógico para conectar a una fuente de audio. Barra de sonido Botones del frente14 Ubicación del sistema Decida la ubicación y posición que va a ocupar el sistema antes de hacer las conexiones. Ubicación de la barra de sonido Coloque la barra de sonido sobre una mesa o estante cerca del televisor, o instálela en la pared por encima o debajo del televisor. Los orificios tipo llave en la parte posterior de la barra de sonido permiten colgarla de la pared.* Instalación en la pared La barra de sonido del sistema TVee Modelo 25 se puede instalar en la pared usando los orificios tipo llave integrados. En la aleta interna de la caja del producto encontrará una plantilla de montaje. Usando un nivel, posicione y sujete con cinta adhesiva la plantilla a la pared en el lugar deseado. El diseño de la plantilla es suficientemente amplio para incluir la rejilla y los orificios tipo llave cuando se instala la barra de sonido debajo del televisor. Instale los herrajes* usando la plantilla como guía y luego retire la plantilla de la pared. Conecte los cables de audio y de alimentación antes de colgar la barra de sonido de la pared. Coloque la rejilla sobre la barra de sonido ya instalada. *Consulte a una persona con conocimientos sobre el tipo de pared para que le recomiende los herrajes adecuados para colgar el parlante. Antes de colgar el parlante de la pared, puede retirar las patas de goma. Normalmente es mejor no colgar la barra de sonido de la pared antes de hacer las conexiones. Configure el interruptor de UBICACIÓN 12 del panel posterior según donde se coloque la barra de sonido. Use WALL para colgar en la pared y TABLE para colocar sobre un estante, gabinete o mesa. 22 Interruptor ID inalámbrico: Selecciona el “canal” para la señal del subwoofer inalámbrico. Coloque en la misma posición que 11 (ver página anterior). 23 Volumen: Ajusta el volumen del subwoofer para lograr el equilibrio con la barra de sonido. 24 Indicador de estado: La luz verde indica que el subwoofer está activo y la luz roja que está en modo de espera. 25 Interruptor de encendido/apagado: Enciende o apaga el subwoofer del TVee. Normalmente se deja encendido. 26 Cable de alimentación: Enchúfelo en un toma de CA. Subwoofer LOCATION TABLE WALL WIRELESSID VOLUMEPOWER MIN MAX

Model 2515 Ubicación del subwoofer Coloque el subwoofer inalámbrico en cualquier lugar de la habitación. Para obtener el mejor sonido, colóquelo cerca de una pared o rincón a no más de 6 metros de la barra de sonido y del mismo lado de la habitación que la barra de sonido. El alcance del subwoofer inalámbrico es de 8 metros.Además, evite colocar el subwoofer en un lugar donde el flujo de aire alrededor del panel posterior pueda ser obstruido por cortinas o ropa de cama. Conexión del sistema A continuación necesita una señal de entrada del televisor a la barra de sonido del TVee. Opción 1 Cable digital óptico. Nota: El cable óptico es de fibra de vidrio, tenga cuidado de no doblarlo. Opción 2 Cable de audio estéreo RCA.

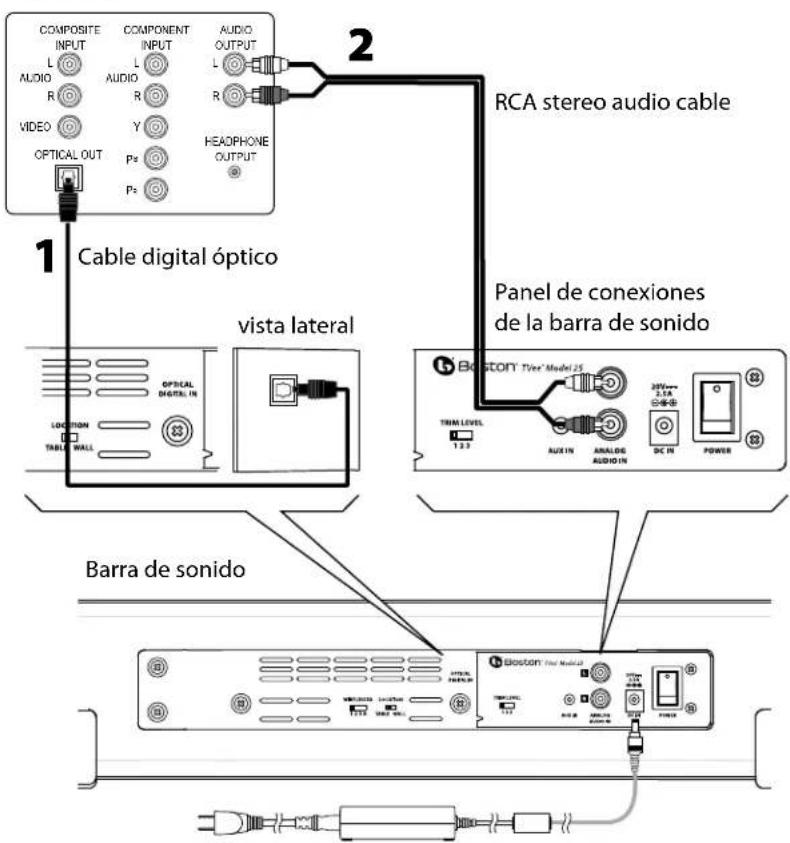

Cable de alimentaciónRCA stereo audio cableOPTICAL OUTvista lateral

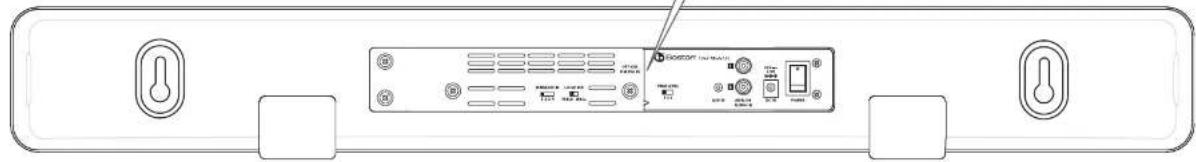

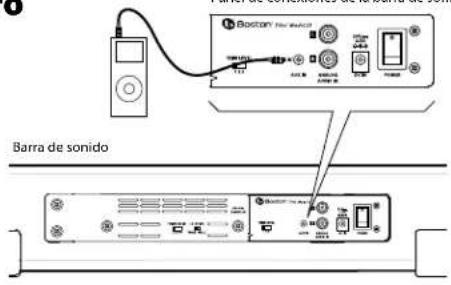

Panel de conexiones de la barra de sonidoCable digital ópticoBarra de sonido16 Uso de la entrada auxiliar del panel trasero Use el mini conector ENT AUX del panel trasero para enchufar un dispositivo de medios portátil. Conectar la Energía

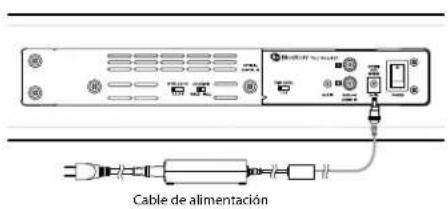

Conecte la fuente y el cable de alimentación de la barra de sonido a la ba- rra de sonido. Conecte el cable de alimentación del subwoofer al subwoofer. Enchufe los dos en tomacorrientes de CA.

Active los interruptores de encendido del panel posterior de la barra de sonido y del subwoofer. El subwoofer inalámbrico se conecta automática- mente a la barra de sonido. Si planea usar más de un sistema TVee, consulte la sección sobre ID Ina- lámbrico en la página 19. Activación del sistema Use el botón de encendido 10 del panel frontal para activar el sistema. El sistema se activará automáticamente al reproducir el audio de la entrada analógica o digital óptica. La luz de encendido/remoto está verde cuando el sistema está activado y roja cuando el sistema está desactivado. Luz de encendido remoto (4) Verde: Encendido. Roja: Apagado. Nota: Las luces sólo se encienden temporalmente para mostrar un cambio de modo o función. ¿Cómo miro la TV? Selección de una entrada Use el botón de entrada 9 del panel delantero para seleccionar la entrada. Cada vez que pulsa el botón, la entrada cambia en la secuencia entrada digital óptica a entrada de audio analógica RCA a entrada de aux entrada y nuevamente a digital óptica. El color de la luz de modo de entrada indica la entrada seleccionada. Luz de modo de entrada (3) Verde: Entrada digital óptica seleccionada. Roja: Entrada analógica RCA seleccionada. Naranja: Entrada aux análoga seleccionada. Panel de conexiones de la barra de sonido MP3 playerBarra de sonido Cable de alimentación

Ajuste del volumen Use los botones de subir y bajar el volumen del panel delantero para ajustar el volumen. Use el botón de silencio para silenciar el audio. Para cancelar el silencio, pulse el botón de silencio, de subir el volumen o de bajar el volumen. Luz de modo de encendido/remoto Verde intermitente: Está en modo de silencio. Selección de música/película Use el botón de música/película del panel delantero para seleccionar el estilo de sonido que desea escuchar. El modo de película es como en un teatro o un sistema envolvente, con un sonido amplio y espacioso. Para reproducir música realzada, el modo de música es como un sistema de música estero tradicional, optimizado para sonido nítido y claro. Ambos modos pueden usarse para cualquier tipo de entrada o de audio. El sistema recuerda el modo elegido la última vez para cada entrada. Resulta muy conveniente porque se puede usar el modo de película para la entrada de audio digital (televisor) y el modo de música para Entrada aux (música de un dispositivo portátil). Luz de modo de música/película: Verde: Reproducción en modo película. Naranja: Reproducción en modo de música. Ajuste del nivel de sonido del subwoofer Use la perilla del volumen de la parte posterior del subwoofer para ajustar el nivel de salida del sonido. En muchos ambientes, la configuración entre 10 y 14 horas (posición del reloj) suena bien. Una vez configurado, normalmente no será necesario ajustar este control. Programación de la barra de sonido A Pulse y sostenga los botones de encendido y de subir volumen simultáneamente en la barra de sonido durante 3 segundo hasta que la luz 4 de modo de encendido/remoto sea naranja intermitente. B Pulse el botón de subir volumen de la barra de sonido hasta que se activa la luz naranja permanente. C Sostenga el control a 30 cm apuntando a la zona de botones de la barra de sonido, pulse el botón de subir volumen del control remoto 4 veces hasta que aparece la luz verde intermitente. Repita los pasos A a C para configurar los botones de bajar volumen, silencio, encendido, entrada y música/película. Atención usuarios de cable/satélite Si le cuesta programar, algunos controles de cable/satélite pueden requerir que inicie la programación usando el control remoto original del televisor. Una vez completada la programación con el control original del televisor, puede comenzar a usar el control del cable/satélite para la barra de sonido.

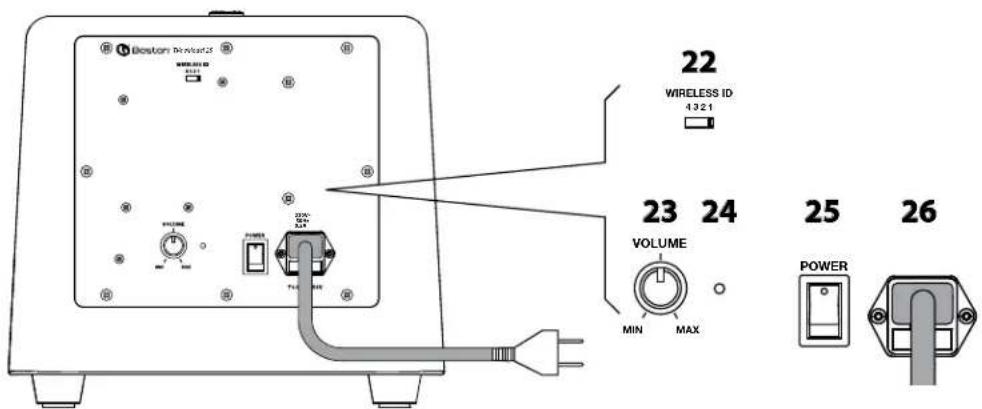

A B C18 Interruptor ID inalámbrico El subwoofer inalámbrico se conecta automáticamente a la barra de sonido. Tanto la barra de sonido como el subwoofer inalámbrico tienen un interruptor ID inalámbrico en el panel posterior. Estos interruptores deben configurarse con el mismo número. Si utiliza más de un sistema TVee en su hogar, cambie el segundo sistema a un número de ID diferente para mantener las transmisiones inalámbricas separadas. El subwoofer debe colocarse a no más de 15 metros de la barra de sonido para la conexión inalámbrica. Si se coloca más cerca la conexión es más confiable. La luz del subwoofer está verde cuando está encendido y con conexión inalámbrica. El subwoofer pasa al modo de espera si no reproduce sonidos durante varios minutos, y en modo de espera la luz está roja. Si la luz está verde intermitente, el vínculo inalámbrico no está conectado y el subwoofer está intentando reconectarse. Verifique que el interruptor ID inalámbrico del subwoofer está configurado con el mismo número que el interruptor ID inalámbrico de la barra de sonido, y consulte la sec- ción de solución de problemas de este manual donde encontrará otras sugerencias. Solución de problemas del sistema TVee La barra de sonido no se activa.

• ¿Se ha enchufado la fuente de alimentación a un toma de pared energizado?

• ¿Está bien conectada la fuente de alimentación a la entrada de alimentación de la barra de sonido?

• ¿Se encuentra el interruptor de encendido del panel posterior en la posición “on”?

• ¿Se ha quemado el fusible? Reemplácelo por otro del mismo tipo. Si se vuelve a quemar rápidamente es posible que la unidad necesite asistencia técnica. La barra de sonido del TVee no emite sonido.

• ¿Está conectada la barra de sonido a una fuente de audio que se reproduce a través de su salida?

• ¿Se ha configurado la barra de sonido en la fuente de entrada correcta?

• ¿Reciben alimentación y están activados la barra de sonido y el subwoofer?

• Suba el volumen de la barra de sonido del TVee.

• Suba el volumen del televisor o del decodificador de cable al que está conectado el TVee.

• Verifique el estado de silencio: ¿Está verde intermitente el indicador de estado? Pulse el botón de silencio de la barra de sonido.

En los televisores digitales y otras fuentes digitales, compruebe que el formato de salida está configurado en “Dolby Digital”. (Consulte el manual de instalación del producto fuente.)

• En las fuentes digitales, verifique que el cable óptico no está doblado o roto. (Se corta la señal de luz digital.) El subwoofer no emite sonido.

• Compruebe los puntos mencionados en la sección anterior “La barra de sonido no se activa”.

• Suba el control de volumen.

• Compruebe que la configuración ID inalámbrico es igual a la de la barra de sonido.

• Acerque el subwoofer a la barra de sonido. La barra de sonido emite sonido distorsionado.

• Cambie la configuración del interruptor de nivel de ajuste a un número más alto. (Sólo para entrada analógica.)

• Verifique la fuente de la señal para asegurarse que la distorsión no se origina allí. Los graves no son sucientemente fuertes.

• Suba el control de volumen del subwoofer.

• Acerque el subwoofer a un rincón de la habitación.

• Compruebe que la configuración ID inalámbrico es igual a la de la barra de sonido.

• Algunos televisores y decodificadores de cable tienen un modo que limita los graves. Verifique el menú de configura- ción de audio del producto y fije el modo de audio en “amplio” en lugar de “normal” o “angosto”. El TVee no aprende los comandos de mi control remoto.

• Siga las instrucciones de programación con cuidado.

• Mantenga el control firme a 12 pulgadas del frente de la barra de sonido.

• Pulse y suelte los botones del control remoto lentamente.

• Verifique las baterías del control remoto. Nota: El sistema TVee aprende la mayoría de los comandos IR, pero algunos protocolos IR no se pueden programar. WIRELESS ID

Al apagar el televisor se escucha un ruido que hace “pop”.

• Programe el TVee para que se encienda y apague con el botón de encendido del control remoto del televisor. Con el paso del tiempo el volumen de los parlantes del televisor sube más que el del sistema TVee.

• Cuando se mantiene apretado el botón de volumen del control remoto es posible que el televisor cambie el nivel de volumen más rápido que el TVee.

• Use los botones de la barra de sonido para ajustar el volumen del TVee y equilibrarlo con los parlantes del televisor.

• Si es posible, use el manual de configuración del televisor para silenciar los parlantes del televisor. Parece que el woofer tiene interferencia en la señal inalámbrica.

• Intente cambiar la configuración de los interruptores ID inalámbricos de la barra de sonido y del subwoofer.

• Es posible que el subwoofer se encuentre demasiado lejos de la barra de sonido para obtener una buena señal. Intente acercarlo. Garantía Limitada Boston Acoustics garantiza al comprador original de nuestro sistema TVee que no tendrá defectos de materiales ni de mano de obra en sus piezas mecánicas durante un período de 5 años desde la fecha de compra. El período de garantía de los com- ponentes eléctricos del TVee es de 1 año. Es su responsabilidad instalarlos y utilizarlos conforme a las instrucciones suministradas, proporcionar transporte seguro hasta un representante de servicio autorizado de Boston Acoustics, y presentar el comprobante de ventas en la forma del recibo al solicitar el servicio. Quedan excluidos de esta garantía los daños que resulten del uso incorrecto, del mal uso, de una instalación inadecuada, de accidentes, del transporte, o de reparaciones/modificaciones que no sean realizadas por el representante de servicio autoriza- do de Boston Acoustics. Esta garantía se limita al producto de Boston Acoustics y no cubre daños de equipos afines. Esta garantía no cubre los costos de desinstalación o reinstalación. Esta garantía será nula cuando se haya retirado o borrado el número de serie. Esta garantía le otorga derechos legales específicos y también le podrían corresponder otros derechos que varían de un estado a otro. Si cree que necesita servicio técnico Estados Unidos Primero, póngase en contacto con el distribuidor al que le compró el producto. Si esto no es posible, envíe un correo electrónico a: support@bostona.com o escriba a: Boston Acoustics, Inc. 100 Corporate Drive Mahwah, NJ 07490 EE.UU. Canadá Primero, póngase en contacto con el distribuidor al que le compró el producto. Si esto no es posible, envíe un correo electrónico a: support@dmcanada.ca o escriba a: D&M Canada 5-505 Apple Creek Blvd Markham, ON L3R 5B1 Otros Países Comuníquese con el distribuidor a través del cual adquirió el producto o con el representante local. Para más información, visite bostonacoustics.com/support Este símbolo que aparece en el producto indica que el producto no debe ser arrojado junto con los residuos domésticos. Debe colocarse en un punto de recolección separado para desechos electrónicos o debe entre- garse en el establecimiento minorista al comprar un producto similar. El fabricante ha pagado para que este producto se recicle. Esta práctica contribuye a la reutilización y el reciclado, minimiza los efectos adversos sobre el medio ambiente y la salud humana y evita la imposición de multas por eliminación incorrecta de residuos.20
