Caractéristiques	Détails
Type de produit	Réfrigérateur combiné
Capacité totale	300 litres
Classe énergétique	A++
Dimensions (HxLxP)	185 x 60 x 65 cm
Système de froid	Froid statique
Nombre de tiroirs	3 tiroirs pour le congélateur
Fonctionnalités supplémentaires	Éclairage LED, thermostat réglable
Entretien	Dégivrage manuel recommandé
Sécurité	Verrouillage de porte, alarme de température
Garantie	2 ans constructeur
Informations d'achat	Vérifier les dimensions pour l'installation

FOIRE AUX QUESTIONS - FFK6845VX FAGOR

Le réfrigérateur FAGOR FFK6845VX ne fonctionne pas. Que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que la porte est correctement fermée et que le thermostat est réglé sur une température appropriée.

Il y a de la condensation à l'intérieur du réfrigérateur. Pourquoi ?

La condensation peut être due à une porte mal fermée ou à une température intérieure trop élevée. Assurez-vous que les aliments ne bloquent pas la circulation de l'air et vérifiez le joint de porte.

Le réfrigérateur émet un bruit étrange. Est-ce normal ?

Un léger bruit est normal, mais si vous entendez des bruits forts ou inhabituels, vérifiez si l'appareil est bien nivelé et s'il n'y a pas d'objets en contact avec le compresseur.

Comment dégivrer mon réfrigérateur FAGOR FFK6845VX ?

Pour dégivrer, débranchez l'appareil et laissez les portes ouvertes jusqu'à ce que la glace fonde. Essuyez l'eau avec une serviette et évitez d'utiliser des objets tranchants pour retirer la glace.

Pourquoi mon réfrigérateur ne fait-il pas assez de froid ?

Vérifiez que le thermostat est réglé correctement. Assurez-vous également que le ventilateur fonctionne, que les grilles d'aération ne sont pas obstruées et que l'appareil est correctement ventilé.

Les lumières à l'intérieur du réfrigérateur ne s'allument pas. Que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée et que le réfrigérateur est sous tension.

Comment nettoyer efficacement mon réfrigérateur FAGOR FFK6845VX ?

Débranchez l'appareil, retirez tous les aliments et nettoyez l'intérieur avec un mélange d'eau tiède et de bicarbonate de soude. Ne pas utiliser de produits abrasifs. Rincez et séchez avant de remettre en marche.

Comment régler la température de mon réfrigérateur ?

Utilisez le bouton de réglage du thermostat, généralement situé à l'intérieur du réfrigérateur. Réglez-le selon vos besoins, en veillant à respecter les recommandations de température (entre 3°C et 5°C).

MODE D'EMPLOI FFK6845VX FAGOR

1.4.12
1.4.13
1.4.14
1.4.15

2.1

IV

2.5

V

ES ESPANOL
FR FRANÇAIS
PT PORTUGUES
EN ENGLISH
ITALIANO
DE DEUTSCH
NL NEDERLANDS
Ru PYCCKH

CS CESKY
HU MAGYAR
SK SLOVENSKY
四四四
CA CATALA
GL GALEGO
EU EUSKARA

4.3 Corte de suministro électrique

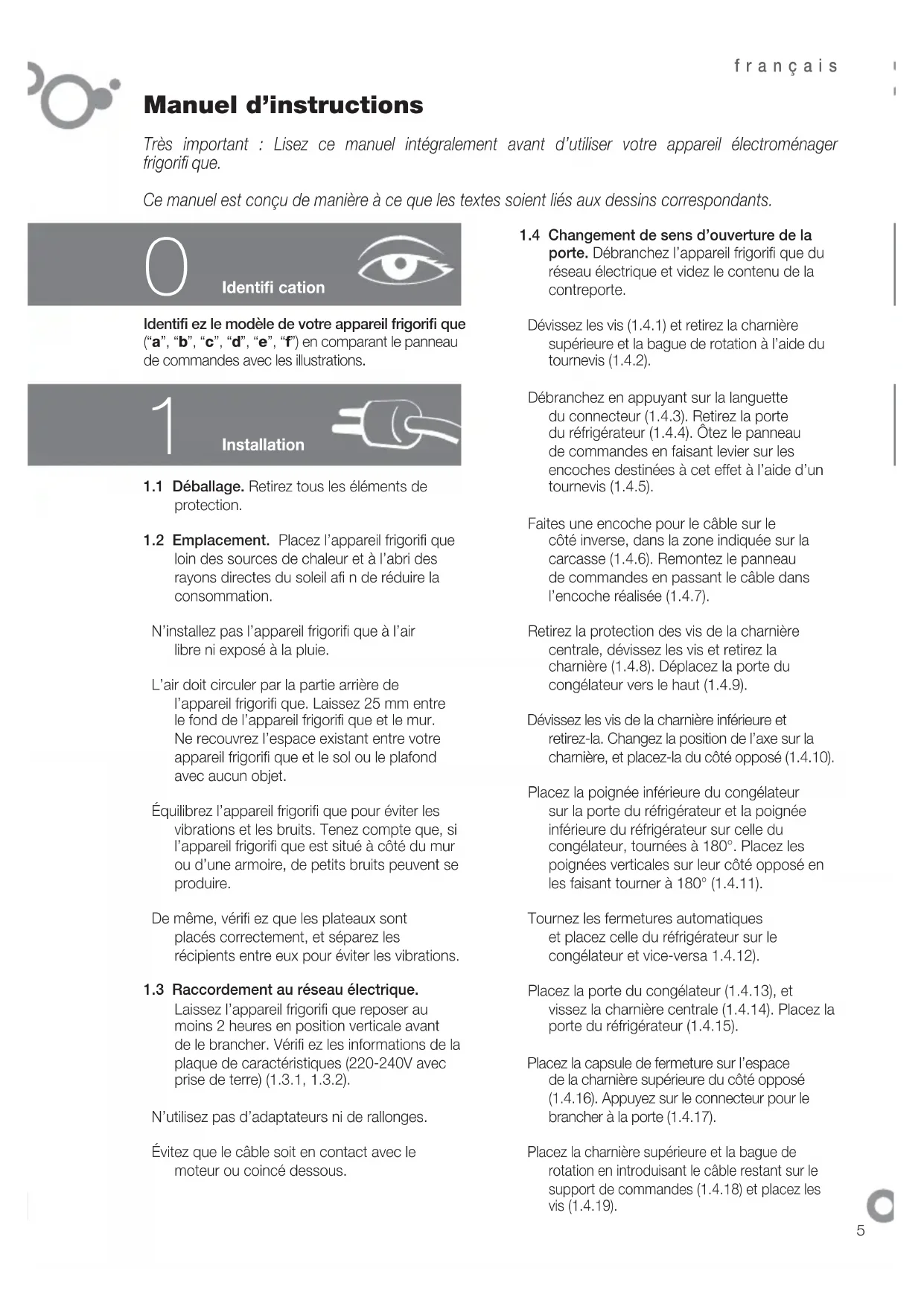

Manuel d'instructions

Très important : Lisez ce manuel intégralement avant d'utiliser votre apparéil electroménager frigorifi que.

Ce manuel est concu de manière a ce que les textes soient liés aux dessins correspondants.

Identification

Identifi ez le modele de votre apparéil frigorifi que ("a", "b", "c", "d", "e", "f") en comparant le panneau de commandes avec les illustrations.

1

Installation

1.1 Déballage. Retirez tous les éléments de protection.
1.2 Emplacement. Placez l'appareil frigorifi que loin des sources de chaleur et à l'abri des rayons directes du soleil ai n de réduire la consommation.

N'installez pas l'appareil frigorifi que à l'air libre ni exposé à la pluie.

L'air doit circuler par la partie arrriere de l'appareil frigorifi que. Laissez 25 mm entre le fond de l'appareil frigorifi que et le mur. Ne recouvre l'espace existant entre votre appareil frigorifi que et le sol ou le plafond avec aucun object.

Équilibrez l'appareil frigorifi que pour éviter les vibrations et les bruits. Tenez compte que, si l'appareil frigorifi que est situé à côté du mur ou d'une armoire, de petits bruits peuvent se produit.

De même, vérifi ez que les plateaux sont places correctement, et séparez les réciplents entre eux pour éviter les vibrations.

1.3 Raccordement au réseau électrique.

Laissez l'appareil frigorifi que reposer au moins 2 heures en position verticale avant de le brancher. Verifi ez les informations de la plaque de caractéristiques (220-240V avec prise de terre) (1.3.1, 1.3.2).

N'utilisez pas d'adaptateurs ni de rallonges.

Évitez que le cable soit en contact avec le moteur ou coincide dessous.

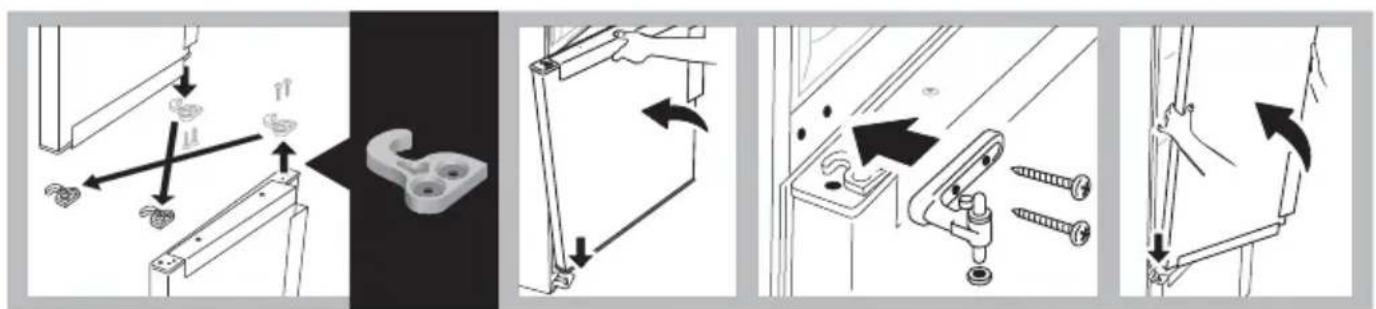

1.4 Changement de sens d'ouverture de la porte. Debranchez l'appareil frigorifi que du réseau électrique et videz le contenu de la contreporte.

Dévissez les vis (1.4.1) et retirez la chamière supérieure et la bague de rotation à l'aide du tournevis (1.4.2).

Débranchez en appuyant sur la languette du connecteur (1.4.3). Retirez la portedu réfrigerateur (1.4.4). Otez le panneau de commandes en faisant levier sur lesencoches destinées à cet effet à l'aide d'un tournevis (1.4.5).

Faites une encoche pour le cable sur le cote inverse, dans la zone indiquee sur la carcasse (1.4.6). Remontez le panneau de commandes en passant le cable dans l'encoche realizée (1.4.7).

Retirez la protection des vis de la charnière centrale, dévissez les vis et retirez la charnière (1.4.8). Déplacez la porte du congélateur vers le haut (1.4.9).

Dévissez les vis de la chamière inférieure et retirez-la. Changez la position de l'axe sur la chamière, et placez-la du côte opposé (1.4.10).

Placez la poignee inférieure du congelateur sur la porte du refrigerateur et la poignee inférieure du refrigerateur sur celle du congelateur, tournées à 180^ . Placez les poignées verticales sur leur côte opposé en les faisant tourner à 180^ (1.4.11).

Tournez les fermétures automatiques et placeçée celle du réfrigerateur sur le conGPLateur et vice-versa 1.4.12).

Placez la porte du congelateur (1.4.13), et vissez la charniere centrale (1.4.14). Placez la porte du réfrigerateur (1.4.15).

Placez la capsule de fermeture sur l'espace de la charmière supérieure du côte opposé (1.4.16). Appuyez sur le connecteur pour le brancher à la porte (1.4.17).

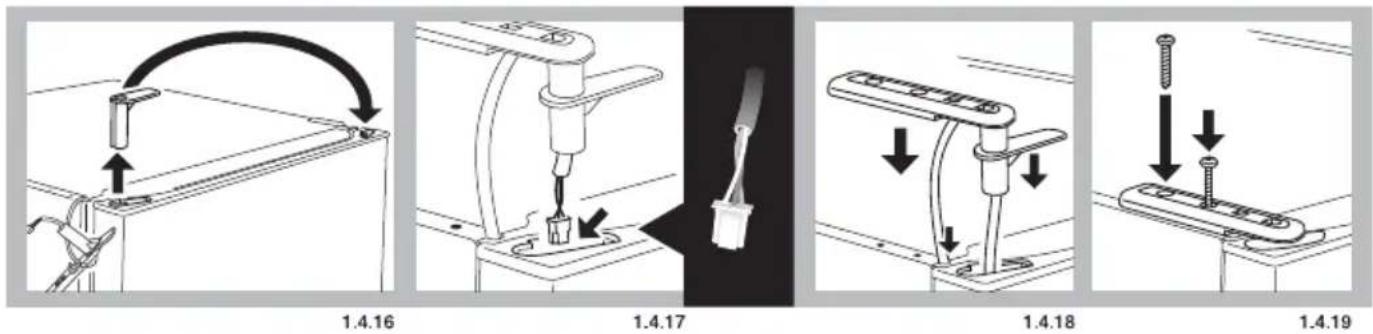

Placez la charnière supérieure et la bague de rotation en introduisant le cable restant sur le support de commandes (1.4.18) et placez les vis (1.4.19).

Utilisation

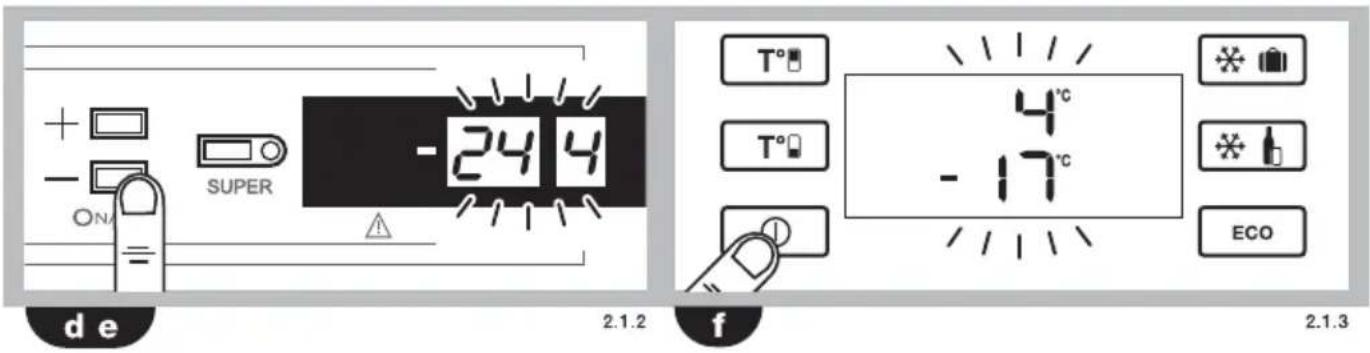

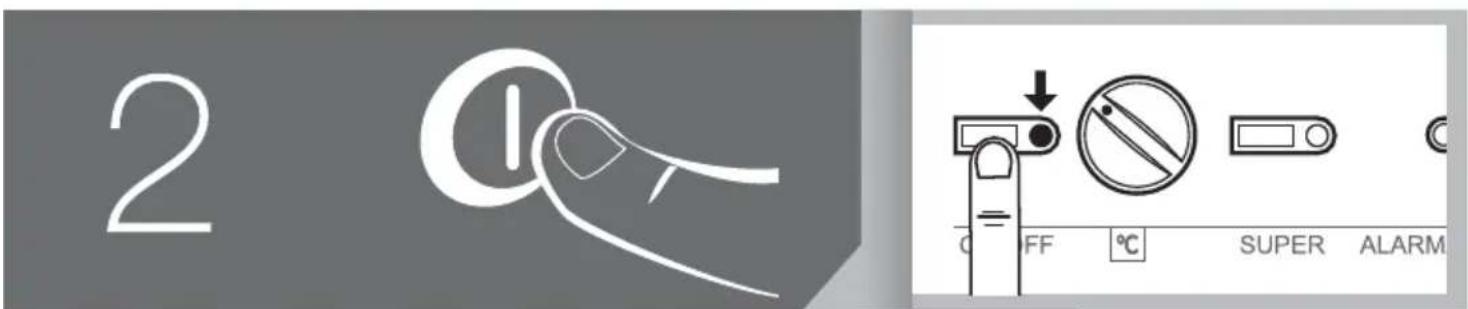

2.1 Mise en marche de l'appareil frigorifi que. Appuyez sur ON-OFF(2.1.1), ① (2.1.3) ou sur les touches + ou jusqu'à ce que vous voyagez un chiffre à l'écran (2.1.2). Les modèles Mini LCD, se bloquent automatiquement (2.1.3), pour débloquer appuyer sur n'importe qu'elle touche durant 3 secondes.
2.2 Sélection du compartment. Dans les appareils frigorifi ques combinés le compartment réfrigerateur et le compartment congélateur fonctionnent de manière indépendante. Dans le modele e deux compartments fonctionnent conjointement

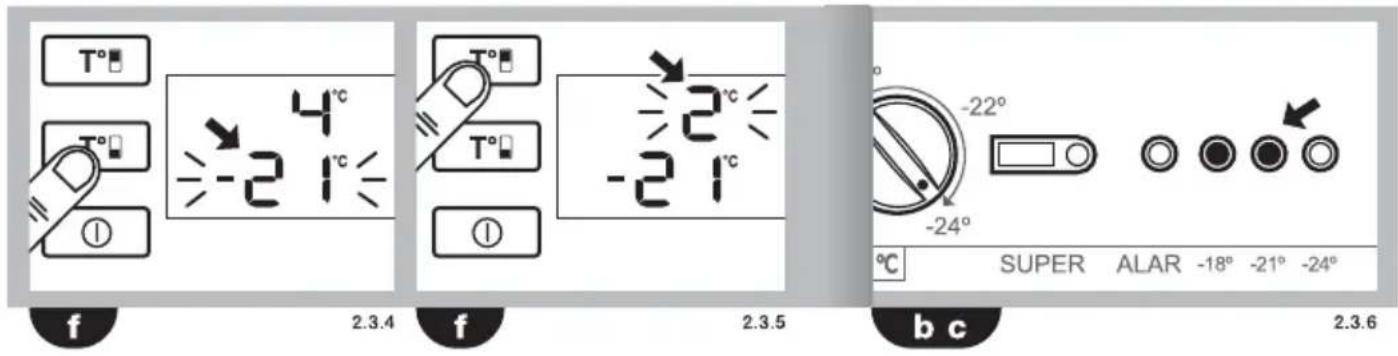

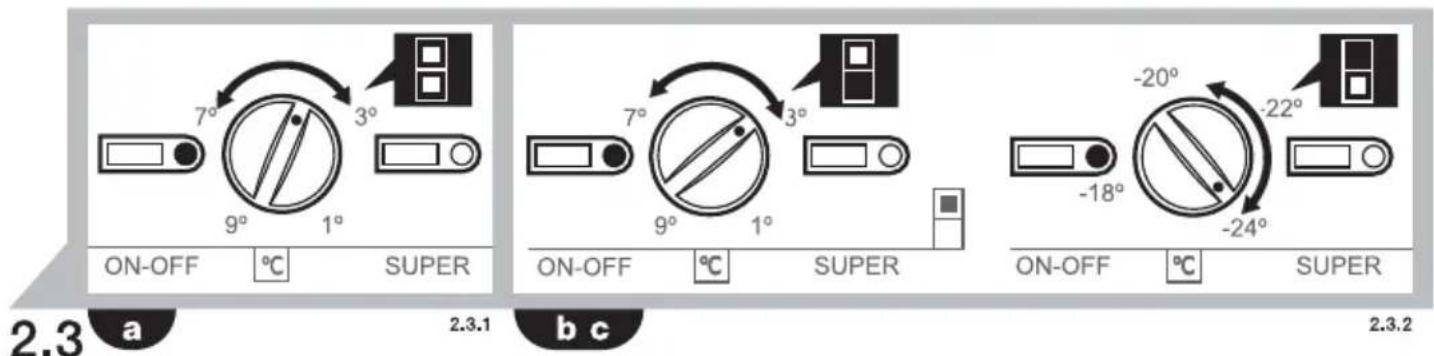

2.3 Sélection de la température. Tournez la commande (2.3.1, 2.3.2). Appuyez sur les touches d'abord du compartmenting congelateur du compartmente réfrigerateur (2.3.3), ou appuyez sur T pour le compartmenting congelateur et sur T pour le compartmenting réfrigerateur (2.3.4, 2.3.5).

Une fois la température sélectionnée, vous pouvez connaître la température réelle du compartment au moyen de l'indicateur lumineux (2.3.6), ou en appuyant durant 5 secondes sur les touches +_, Tou du compartment souhaite. La température du compartment clignotera. Cette fonction n'est pas disponible sur le modele a

Recommardation: La température conseillée du compartment réfrigerateur est de 45 et celle du compartment congestéateur est de 100 les alimentés déjà congeles. Dans le cas où vous souhaiteriez congeler, la température recommandaee est de -24.

N'oubliez pas que la température interieure dépend de la température ambiente, de l'emplacement et de la fréquence de l'ouverture.

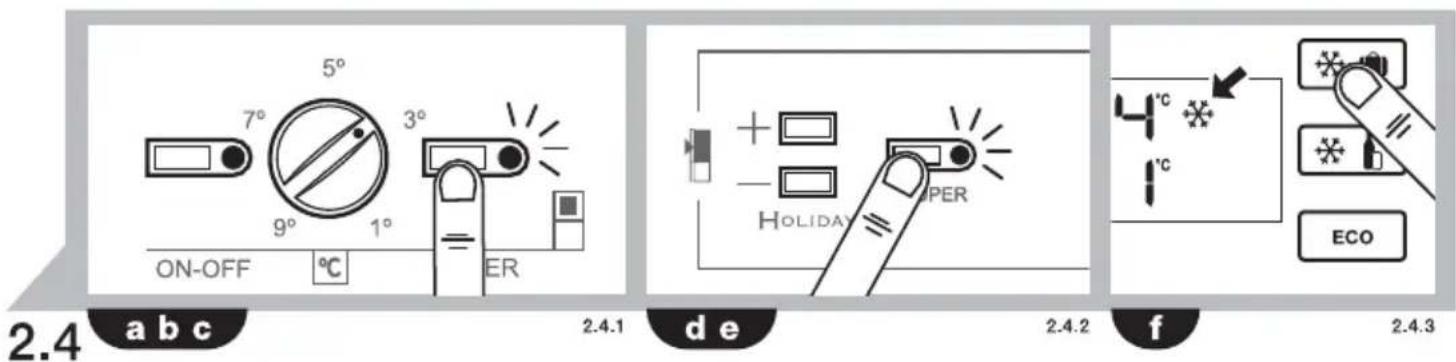

2.4 Fonctions du réfrigérateur.

Fonction refroidissement rapide : Cette fonction active le réfrigerateur à la température la plus froide durant 6 heures. Il est recommendé de l'activer quand vous introduirez une grande quantité d'aliments dans le réfrigerateur.

Pour activer et désactiver : Appuyez sur SUPER (2.4.1) appuyez sur (2.4.2) ou (2.4.3).

Fonction vacances : La fonction vacances est très utile, quand vous n'allez pas utiliser le réfrigerateur

durant une longue période, mais que vous souhaitez conserver des alliments dans le conGPLateur. Avec cette fonction, votre appeareil frigorifi queMaintiendra une très faible consommation et ne generera pas d'odeurs à l'intérieur. Le modele ne possede pas cette fonction.

Avertissement: Pour ce faire la porte de l'appareil frigorifi que doit etre fermée.

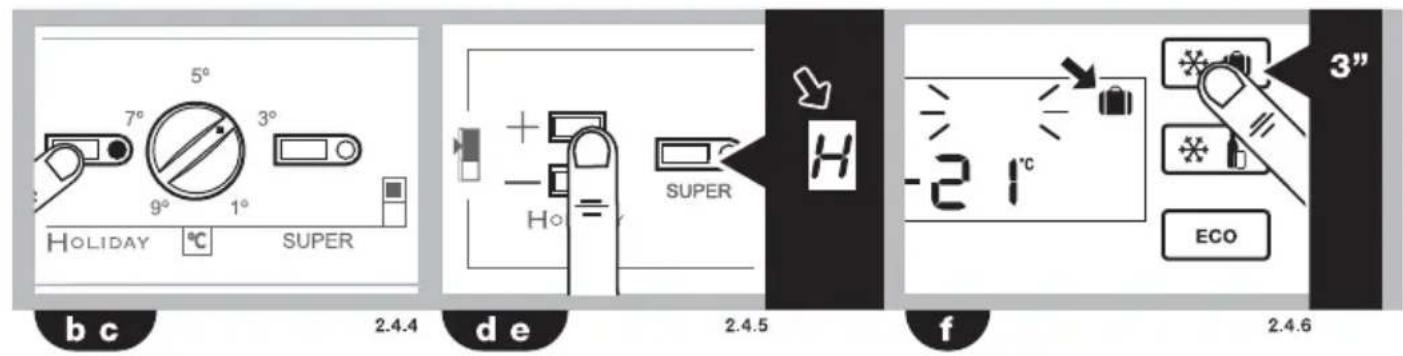

Pour activer et désactiver: Appuyez sur HOLIDAY (2.4.4) ou sur les touches + , jusqu'à voir affiché H sur l'écran (2.4.5) ou × durant 3 secondes (2.4.6). Pour désactiver, repézez l'opération. Certains modèles, permettent un arrêt du compartment réfrigerateur.

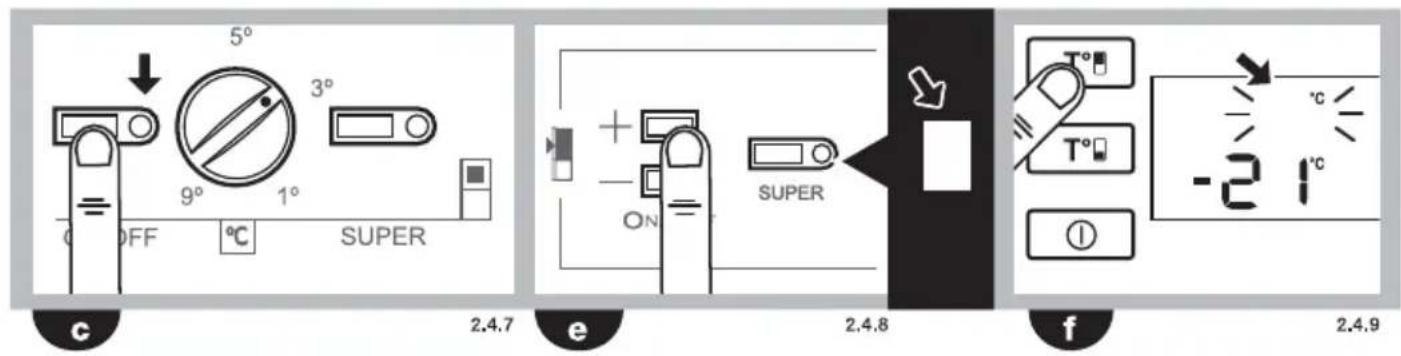

Appuyez sur ON-OFF (2.4.7), sur les touches +, — (2.4.8) ou sur T° (2.4.9), jusqu'à ce qu'aucun chiffre ne soit affché.

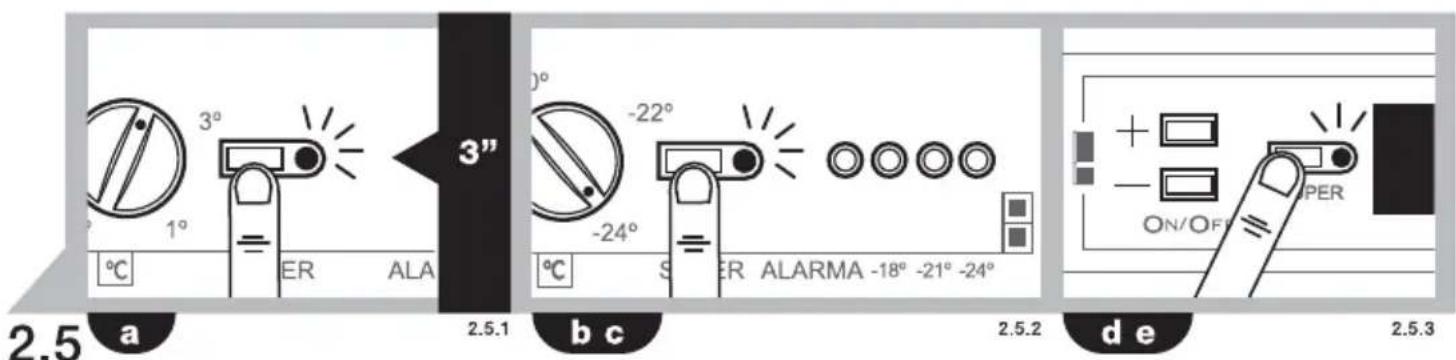

2.5 Fonctions du congelateur.

Fonction refroidissement rapide: Cette fonction active le conGPLateur à la température la plus froide durant 52 heures. Il est recommandede l'activer 24 heures avant d'introduire une grande quantité de nourriture dans le conGPLateur.

Pour activer et désactiver: appuyez sur SUPER pendant 3 secondes (2.5.1), ou appuyez sur SUPER (2.5.2, 2.5.3), ou (2.5.4).

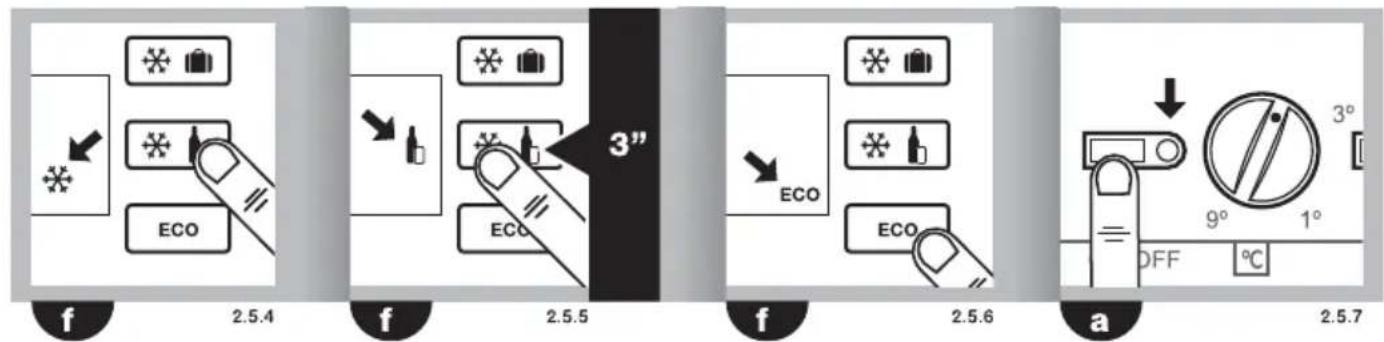

Fonction quick cooling: introduizez la bouteille ou les bouteilles dans le congelateur et maintainez enforcé pendant quelques secondes jusqu'à voir l'icone (2.5.5). Le congelateur foumit du froidpendant 15 minutes, une fois ce délambda ecoulé la fonction aura pris fin et clignotera activant une alarme sonore durant 20 minutes. L'alarme peut être désactivée en appuyant sur n'importe qu'elle touche. Si cette fonction est interrompue par une coupure de courant, lorsque celui-ci revient, la fonction est considérée terminée et le signal sonore s'active.

Fonction ECO : la fonction ECO permet au conGPLateur de rester à une température stable de -17^ en générant une economie d'énergie substantielle. Cette fonction reste activée même après une déconnexion électric.

Pour activer / désactiver appuyer sur E005.6).

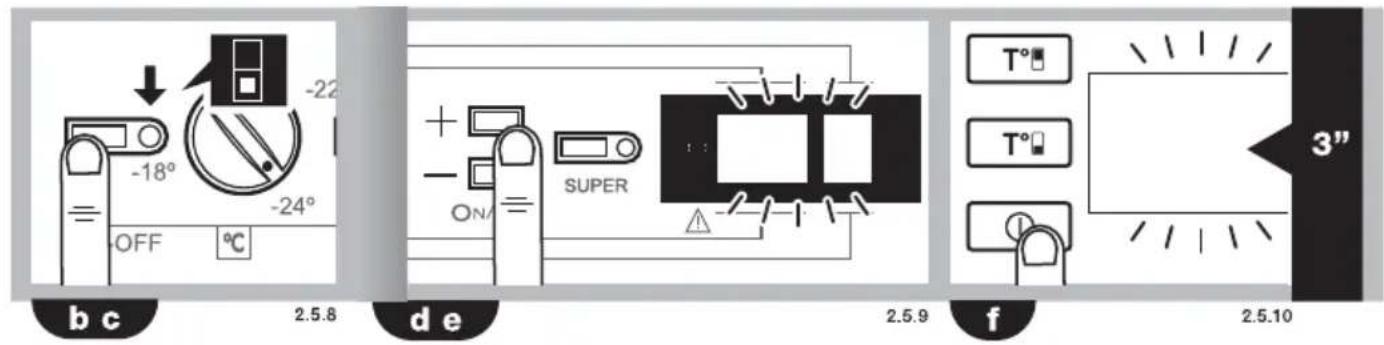

Connexion/deconnexion du congélateur :

Appuyez sur la touche ON-OFF (2.5.7, 2.5.8), les touches +, - (2.5.9) jusqu'à ce que vous ne voyiez plus aucune température à l'écran, ou sur① durant 3 secondes (2.5.10). En éteignant le congelateur le compartment réfrigérateur s'eteindra également.

2.6 Recommendations d'utilisation.

• N'ouvrez pas les portes plus longtemps que nécessaire et ne mettez pas d'aliments chauds dans l'appareil frigorifi que. Vous obtiendrez ainsi un usage plus effi cace de votre apparéil electroménager frigorifi que et vous évitez z'augmentation de consommation d'énergie.
  Si vous appeareil frigorifi que est NO FROST n'obstruez pas les grilles de ventilation et laissez de l'espace entre les alimentes pour que I'air circule entre eux.
• Ne mettez pas des bouteilles de boissons gazeuses ou en verre contenant du liquide dans le congelateur car elles peuvent éclater.
• Conservez les aliments dans des recipients hermétiques pour éviter que les aliments ne se desschént.
• Ne consommez pas de glaces ou d'aliments très friods car ils peuvent provoquer des brûlures dans la bouche.

3

Entretien et nettoyage

3.1 Nettoyage interieur. Utilisez une éponge ou une lavette humidifiée avec de l'eau et du bicarbonate en nettoyant l'intérieur pour éviter la formation des odeurs. N'utilisez enaucun cas de machines de nettoyage à vapeur, de dissolvants ou de détergents abrasifs.
3.2 Nettoyage extérieur. N'utilise pas de machines de nettoyage à vapeur pour nettoyer les écrans.

Il est recommendable de nettoyer la grille arriere une fois par an avec un aspirateur.

3.3 Nettoyage des accessoires. Ils ne sont pas adaptés au lave-vaisselle. Lavez-les à la main à l'aide d'une éponge ou d'une lavette.

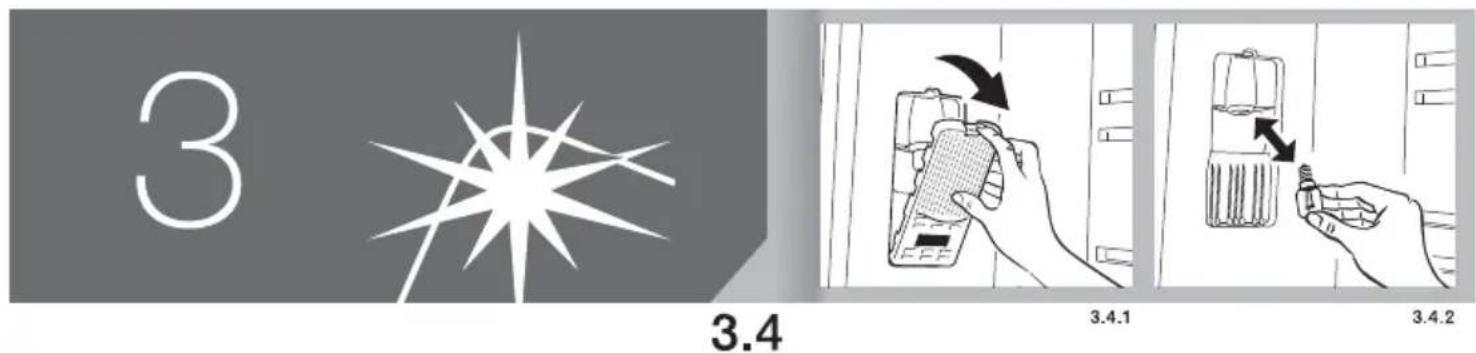

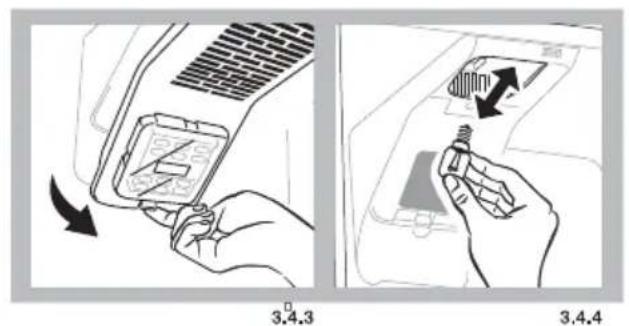

3.4 Changement d'ampoule. Si l'ampoule grille : débranchez l'appareil frigorifi que. Retirez la protection en appuyant sur la languette (3.4.1, 3.4.3), et otez l'ampoule endommagée (3.4.2, 3.4.4). Remplacez-la par une autre du même type de pas de vis, E14, 220-240V, 15/25W ou selon l'indication de luminaire.

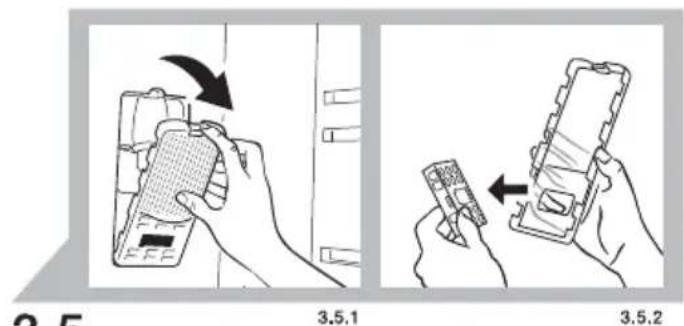

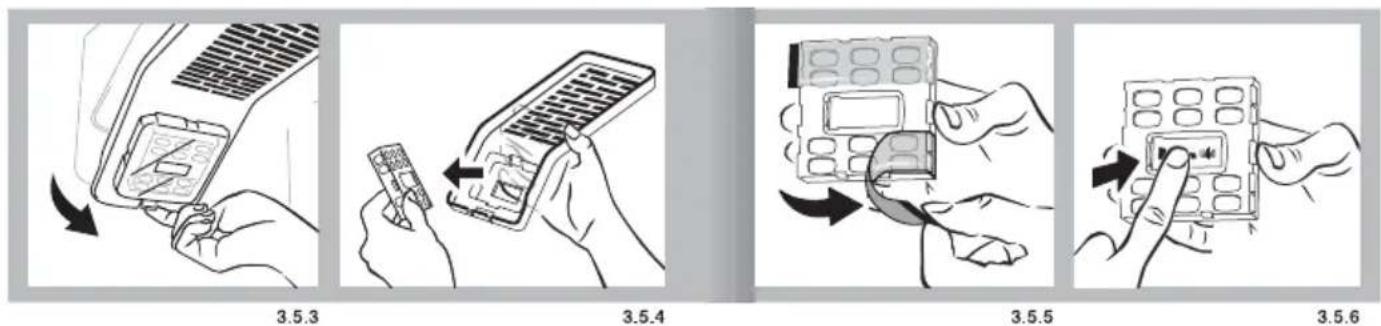

3.5 Changement du fi Itre carbone. L'appareil frigorifi que peut integrer un fi Itre carbone qui absorbe les odeurs étranges de certains alimentés et retient les microorganismes (champignons et

bacteries) de l'air qui circule.

Le fi titre conserve ses propriétés durant un temps limite de 6 mois. Une fois se temps écoulé, il est recommandié de le remplacer par un neuf. Son emplacement varie en fonction du modele.

Pour activer le fiitre: Appuyez sur la languette et retirez la protection pour acceder au fiitre (3.5.1, 3.5.3). Séparez le fiitre du cache (3.5.2, 3.5.4) et retirez les cachétages (3.5.5).

Appuyez sur le viseur BIOFILTER jusqu'à entendre un léger claquement (3.5.6) et en quelques secondes l'échelle de durée commencerà à se colorer. Placez le fi itre dans son emplacement d'origine.

Gardez les filtres épuisés et les pièces de rechange hors de la portée des enfants; L'ingérer en grandes quantités peut être dangereux.

Ne mouillez pas le filtrre, car il perdra toutes ses propriétés.

3.6 S.P.A. salus per aquam (optionnel)

Votre apparéil électroménager frigorifi que peut intégrer l'accessoire S.P.A. qui sert àMAINTER un niveau constant d'humidité dans le bac à légumes et permettre ainsi que les alimentés ne se dessèchent pas.

Il se situe dans le joint de séparation du bac à légume (3.6.1). Il se compose d'un réservoir avec un verre verseur et un niveau indicatif de remplissage. Quand le S.P.A.aura besoin d'eau, le niveau descendra jusqu'à être caché. Otez le verre (3.6.2) et utilisez-le pour replir le réservoir (3.6.3).

Il est recommandé de changer le fi titre tous les 2 ans (3.6.4).

4

Diagnostics

4.1 Porte ouverte. Si vous porte reste ouverte plus de 2 minutes une alame retentira et la lumière du réfrigerateur s'eteindra. L'alarme se déconnecté lorsque vous fermez la porte.

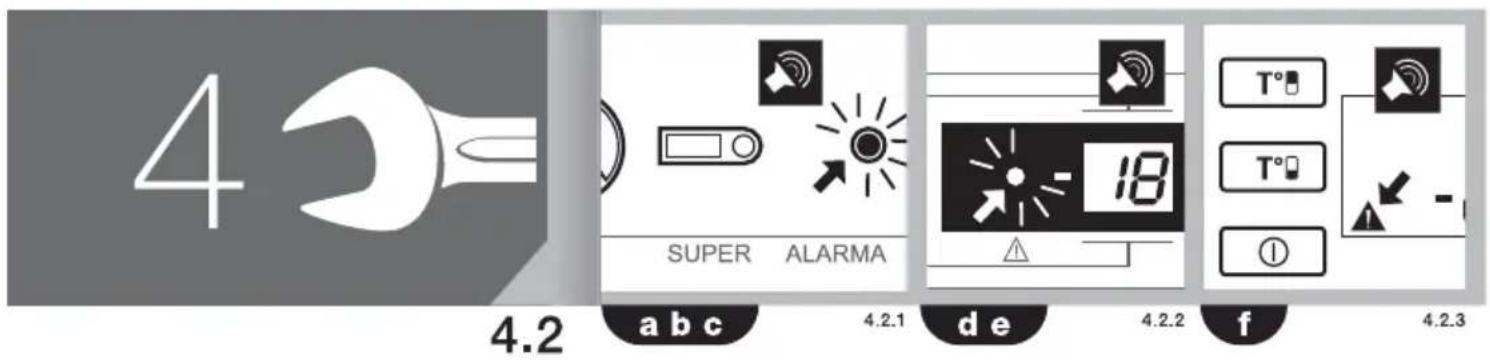

4.2 Froid insuffi sans dans le congelateur.

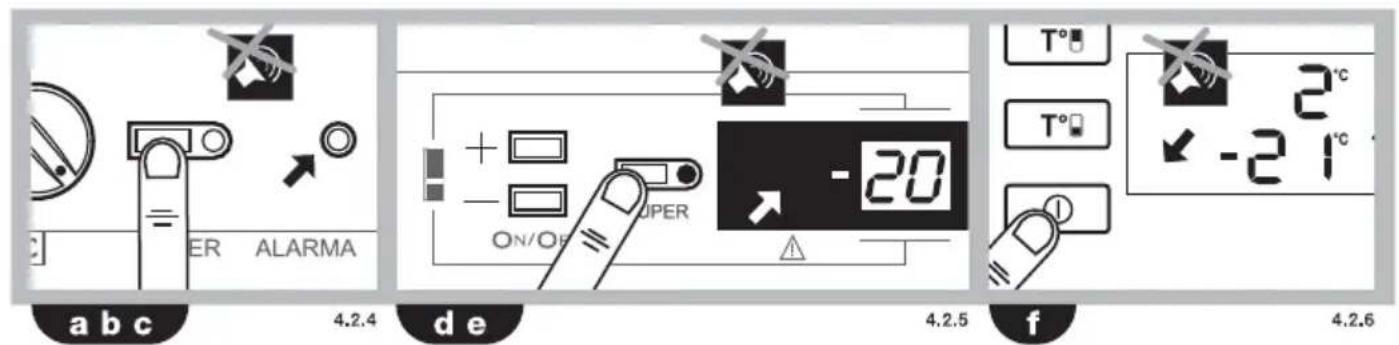

Si la température du congealteur est anormalement levée une alarmé lumineuse apparaitra (4.2.1, 4.2.2) ou l'icone (4.2.3) clignotera, et un signal acoustique intermittent s'activera. Appuyez sur SÜBER pour

desactiver manuellement le signal acoustique (4.2.4, 4.2.5, 4.2.6).

• Lorsque vous connectez l'appareil pour la première fois l'icone Apparaître ou l'alarme lumineuse sera activée, mais l'alarme ne retentira pas.

4.3 Coupure d'alimentation electrique.

Ouvrez les portes de l'appareil frigorifi que le moins possible. Lorsque le courant revient, vérifi ez si les alimentents stockés se sont ou non décongelés.

4.4 Bruits normaux dans l'appareil électroménager frigorifi que.

Votre apparéil frigorifi que peut émettre une série de bruits qui sont normaux durant son fonctionnement, vous ne devez pas vous en préoccuper.

• Le gaz réfrigerant peut produit un bouillonnement en circulant dans les circuits.
  Le compresseur peut produit des bourdonnements et/ou un léger claquement, surtout quand il se met en marche.
• Les dilatations ou les contractions des matériaux utilisés peuvent conduire des éclatements ou des craquements.
• L'air que le ventilateur du congealateur déplace peut générer un petit bruit de fond.

Ne manipulez pas l'appareil frigorifi que pour essayer de le réparer. Appelez le service d'assistance technique

5

Sécurité

• Gardez les grilles de ventilations dégagées.
  Veillez a ne pas endommager le circuit de réfrigération.
• N'utilise pas d'appareils électriques à l'intérieur de l'appareil frigorifi que, sauf s'ils sont du type recommendé par le fabricant.
• N'utilise pas de dispositifs mécaniques ou autres moyens différents de ceux recommendés par le fabricant pour accélérer le processus de décongélation.
• Cet apparéil n'est pas destiné à l'utilisation par

des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance, sauf sous supervision ou après avoir reçu les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Son utilisation par des enfants devra être surveillée pour éviter qu'ils ne jouent avec l'appareil.

• Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant ou par son service après-vente ou par un personnelsemblable qualifié,afi n d'éviter des situations dangereuses.

Environnement

Cet appeareil frigorifi que a ete concu en pensant à la conservation de l'environnement.

Cet apparéil fonctionne avec le réfrigerant R600A, qui ne détière pas l'environnement.

Il respecte l'environnement. Utilisez les températures recommandées pour chaque compartment, selon la fonction dont vous avez besoin pour obtenir une utilisation effi cace de votre apparéil electroménager frigorifi que.

Débranchez le réfrigerateur ou activez la fonction vacances pour les longues périodes de temps où vous n'allez pas utiliser l'appareil. Vous réduirez la consommation et vous économiserez de l'énergie.

Éviter de garder les portes ouvertes durant plus de temps que nécessaire, car cela suppose une augmentation de la dépense énergétique.

Gestion des résidus d'appareils électriques et électroniques.

Le symbole indique que l'on ne doit pas se débarrasser de l'appareil en utilisant les conteneurs traditionnels pour les résidus domestiques.

Remettez votre apparéil frigorifi que dans un centre de reprise spécifique que.

Le recyclage des appareils electroménagers évite des conséquences négatives pour la santé et l'environnement et permet d'économiser de l'énergie et des ressources.

Pour plus d'information, veuillez contacter les autorités locales ou l'établissement où vous avez acquis votre apparéil frigorifi que.

1.1 Branchement. L'ensacheuse se maintain activer tant que votre réfrigerateur reste branché sur le secteur. Veuillez suivre les indications d'installation de la notice d'utilisation de votre réfrigerateur.

2

Utilisation

2.1 Ensachage sous vide. Ouvrir le tiroir de l'ensacheuse (2.1.1) et soulever le couvercle (2.1.2); la DEL s'allume pour indiquer que la machine est active. Au bout d'une minute sans aucune action, la DEL et l'ensacheuse s'éteignent; pour les réactiver, soulever de nouveau le couvercle (2.1.2). Sur l'ensacheuse il existe un espace sous le plateau de travail pour stocker les poches déjà préparées. Soulever le plateau pour y acceder (2.1.3).

Remplir la poche avec l'aliment à ensacher (2.1.4).

Placer la poche avec sa partie ouverte dans la zone d'ensachage en évitant qu'elle passe au-dessus de la pierce limite (2.1.5).

Baisser le couvercle d'ensachage (2.1.6), réaliser une légere pression et presser AUTO (2.1.7).

La machine effectue l'opération d'ensachage sous vide et de soudage de la poche. Pour terminer, soulever le couvercle d'ensachage et retarder la poche.

Le cycle de vide et fermetre peut etre stoppe a tout moment en pressant STOP.

Attention! Pour éviter l'endommagement de la machine suite à un usage continu, celle-ci dispose d'un système de blocage qui la stoppe au bout de 15 opérations consécutives et la laisse bloquée pendant 10 minutes. Si le réfrigerateur est arrêté ou s'il se produit une coupure de courant, l'ensacheuse reste 10 minutes bloquée avant de redevinir opérationnelle.

2.2 Autres fonctions de l'ensacheuse.

Ultra-soudage. Il sert à effectuer le soudage de fi Ims écais ou de poches qui ne fement pas bien. Pour l'activer/désactiver, presser AUTO pendant 3 secondes avec le couvercle relevé.

Vide de bocaux. Il est possible de réaliser une opération de vide de bocaux et autres recipients de ce type en plaçant l'accessoire pour bocal sur le tuyau à vide (4.2) et le recipient; presser ensuite processus de vide démarre pour s'arrête automatiquement quand il est terminé.

Le soudage reste désactivé pendant la mise

sous vide de bocaux. L'accessoire de vide pour bocaux n'est pas fourni avec l'ensacheuse.

Ensachage sans vide. Il est possible d'ensacher un aliment sans lemettre sous vide;pour cela, suivre les etapes 2.1.1 a 2.1.5 et presser deux fois de suite AUTO (2.2.4). La machine ignore I'opération de vide et se limite à souder la poche.

Pioces de rechange. La machine a ete conque pour utilisex exclusivement des poches gaufrees d'epaisseur comprise entre 95 et 150 .Le vide est absolutment impossible a réaliser dans des poches de moins de 95

Les pieces de rechange de l'ensacheuse, tant de poches individuelles que de rouleaux, peuvent etre commandes a service de support technique de Fagor. Les poches en rouleau doivent etre préalablement preparées. Couper la poche à la taille voulue avec des ciseaux (2.2.1) et placer l'une des extrémités ouvertes dans la zone de soudage en evitant que la poche passae au-dessus de la piece limite (2.2.2). Baiser le couvercle d'ensachage (2.2.3),realiser une legere pression et presser deux fois de suite AUTO (2.2.4). La poche est prete a etre utilisée.

3

Maintenance et nettoyage

Il est très important que la zone d'ensachage reste toujours propre. Sinon, la machine peut aspirer des résidues liquides ou de solides qui risquent d'endommager la pompe et ses composants internes. Nettoyer la zone d'ensachage après chaque usage (3.1).

Pour terminier, nettoyer la zone d'ensachage et le plateau de travail (3.1, 3.2).

4

Diagnose

Le vide ne se fait pas.

• Vérifi er que la poche est correctement introduite dans la zone d'ensachage, sans dépasser la piece limite (2.1.4).
• Changer la poche si elle est trouée.
• S'assurer que la pièce en mousse du bas est bien placée (4.1).
• S'assurer que rien ne bouche le tuyau à vide (4.2)

Le soudage ne se fait pas.

• Verifi er que les joints sont correctement placés sur la machine (4.1).
• Augmenter le temps de soudage. Presser AUTO pendant 3 secondes.

Ne pas manipuler l'ensacheuse pour essayer de la réparer. Appeler le service technique.
