Type de produit	Four encastrable
Marque	HOTPOINT-ARISTON
Modèle	OS 89D IX HA
Capacité totale	70 L
Dimensions (L x H x P)	595 x 595 x 545 mm
Alimentation électrique	220-240 V ~ 50 Hz, 2600 W
Type d'installation	Encastrable
Fonctions de cuisson	Multicuisson, Gratin, Barbecue, Basse température, Viande, Gâteaux, Pain, Pizza, Gril, Fast Cooking, Universelle (11 fonctions)
Nombre de niveaux	Jusqu'à 4 en ExtraLarge Space
Éclairage intérieur	Ampoule halogène 25 W, culot G9
Affichage	Digital
Commandes	Boutons rotatifs pour fonctions et température, touches pour programmation
Porte	Démontable pour nettoyage
Accessoires fournis	Grilles, lèchefrite, séparateur (Divider)
Nettoyage	Manuel, ne pas utiliser de nettoyeur vapeur
Consommation énergétique	Classe non spécifiée, conforme directive 2002/40/CE

FOIRE AUX QUESTIONS - OS 89D IX HA HOTPOINT-ARISTON

Comment régler l'horloge du four ?

Appuyez sur la touche ⏻ jusqu'à ce que le premier chiffre clignote, tournez le bouton SÉLECTION TEMPS pour régler l'heure, appuyez à nouveau pour les minutes, puis confirmez.

Comment utiliser le minuteur ?

Appuyez sur la touche ⚙️ jusqu'à ce que l'icône minuteur clignote, réglez les minutes avec le bouton SÉLECTION TEMPS, puis confirmez. Un signal sonore retentira à la fin.

Comment programmer une cuisson différée ?

Sélectionnez d'abord une fonction de cuisson, programmez la durée, puis appuyez sur ⚙️ pour régler l'heure de fin. Le four s'arrêtera automatiquement à l'heure choisie.

Comment utiliser le séparateur (Divider) ?

Insérez le séparateur sur le support 'D' avec la cheville et les flèches vers la paroi arrière. Le message 'OPENSPACE' confirme l'insertion. Cela permet d'utiliser les espaces Main et Small Space séparément ou simultanément.

Quelles sont les fonctions automatiques disponibles ?

Les fonctions automatiques sont : Viande, Gâteaux, Pain et Pizza. Elles utilisent le système C.O.P.® pour un résultat optimal sans réglage manuel de la température.

Comment nettoyer la porte du four ?

Nettoyez la vitre avec une éponge non abrasive. Pour un nettoyage approfondi, vous pouvez démonter la porte : ouvrez-la complètement, soulevez les leviers sur les charnières, refermez partiellement puis tirez la porte vers vous.

Comment changer l'ampoule d'éclairage ?

Débranchez l'appareil, retirez le couvercle en verre du boîtier de la lampe, remplacez l'ampoule par une ampoule halogène 230 V, 25 W, culot G9, puis remettez le couvercle. Ne touchez pas l'ampoule à mains nues.

Quels accessoires peuvent passer au lave-vaisselle ?

Tous les accessoires (grilles, lèchefrite) peuvent être lavés au lave-vaisselle, à l'exception des glissières coulissantes.

Pourquoi le ventilateur continue-t-il de tourner après l'arrêt du four ?

Le système de refroidissement se met en marche et s'arrête automatiquement jusqu'à ce que le four soit suffisamment refroidi. C'est normal.

Que faire si l'afficheur indique 'F' suivi de chiffres ?

C'est un code d'erreur. Notez le code, puis contactez le service d'assistance technique agréé en indiquant le modèle (Mod.) et le numéro de série (S/N) situés sur la plaque signalétique.

MODE D'EMPLOI OS 89D IX HA HOTPOINT-ARISTON

Raccordement électrique

Caractéristiques techniques

Description de l'appareil, 34

Vue d'ensemble

Tableau de bord

Afficheur

Structure du four, 53

Mise en marche et utilisation, 36-42

Mise à l'heure de l'horloge

Programmer la minuterie

ExtraLarge Space

Small Space

Main Space

Utilisation simultanée de Small Space et Main

Space

Comment programmer une cuisson

Conseils de cuisson

Tableau de cuisson ExtraLarge Space

Tableau de cuisson Small Space

Tableau de cuisson Main Space

Tableau de cuisson simultanée Small Space et Main

Space

Précautions et conseils, 43

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Nettoyage et entretien, 44

Mise hors tension

Nettoyage de lôfappareil

Nettoyage de la porte

Remplacement de l'ampoule d'éclairage

Montage du Kit glissières coulissantes

Assistance, 45

FR

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'fappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de cet appareil.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

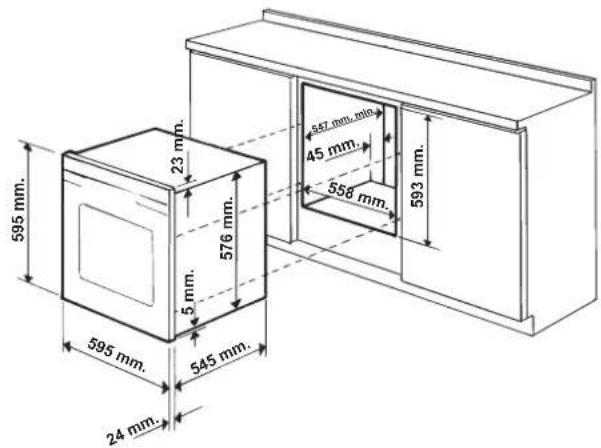

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur;
• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C;
• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes :

595 mm. 23 mm. 576 mm. 5 mm. 595 mm. 545 mm. 24 mm. 587 mm. min 45 mm. 558 mm. 593 mm.

! Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées.

Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

Centrage et fixation

Positionner les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et les régler selon l'épaisseur de la joue du meuble:

épaisseur 20 mm : enlever la partie amovible du taquet (voir figure) ;

épaisseur 18 mm : utiliser la première rainure, comme prévu par le fabricant (voir figure) ;

épaisseur 16 mm : utiliser la deuxième rainure (voir figure).

Pour fixer l'appareil au meuble : ouvrir la porte du four et visser 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.

Raccordement électrique

!Les fours munis d'un câble d'alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique apposée sur l'appareil (voir ci-dessous).

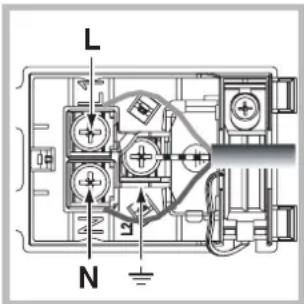

Montage du câble d'alimentation

1. Pour ouvrir le bornier, faire pression à l'aide d'un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).

1. Montage du câble d'alimentation : dévisser la vis du serrecâble ainsi que les trois vis des contacts L-N-

L N

puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert

(voir figure).

1. Fixer le câble dans le serre-câble prévu.
2. Fermer le couvercle du bornier.

Branchement du câble d'alimentation au réseau électrique

Monter sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, une température dépassant de 50 °C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, s'assurer que :

• la prise est bien munie d'une terre conforme à la loi ;

• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique (voir ci-dessous) ;

• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique (voir ci-dessous) ;

• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

PLAQUE SIGNALÉTIQUE
Dimensions extralarge space	largeur 43,4 cmhauteur 39,5 cmprofondeur 40,8 cm
Volume extralarge space	170
ÉTIQUETTE ÉNERGIE extralarge space	Directive 2002/40/CE sur l'étiquette des fours électriquesNorme EN 50304Consommation énergie déclarationClasse convection Forcée – fonction four :Gratin.
Raccordements électriques	tension 220-240V~ 50 Hz ou puissance maximum absorbée 2600W (voir plaque signalétique)
Cet appareil est conforme aux	Directives Communautaires suivantes : 2006/95/CEE du 12.12.06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Électromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives.2002/96/CEE et modifications successives.1275/2008 stand-by/off mode.

Description de l'appareil

FR

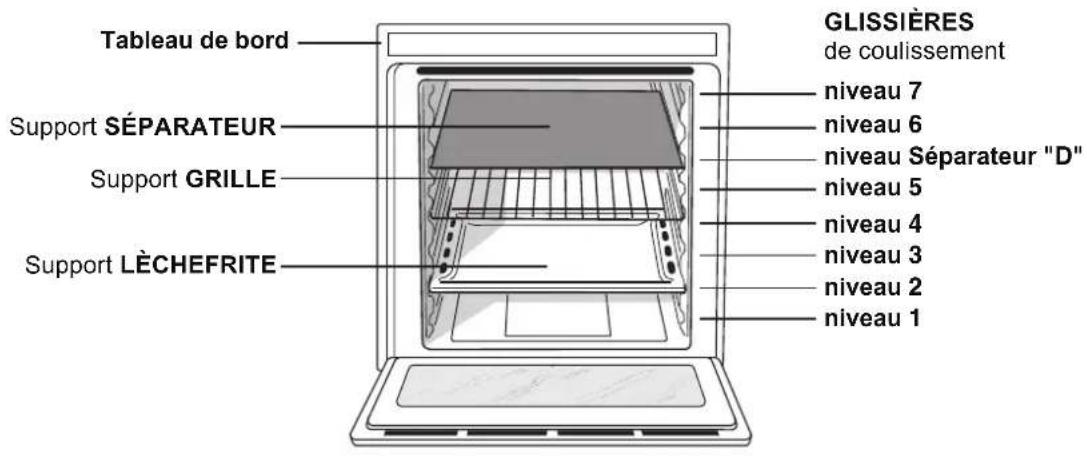

Vue d'ensemble

Tableau de bord Support SÉPARATEUR Support GRILLE Support LÈCHEFRITE GLISSIÈRES de coulissement niveau 7 niveau 6 niveau Séparateur "D" niveau 5 niveau 4 niveau 3 niveau 2 niveau 1

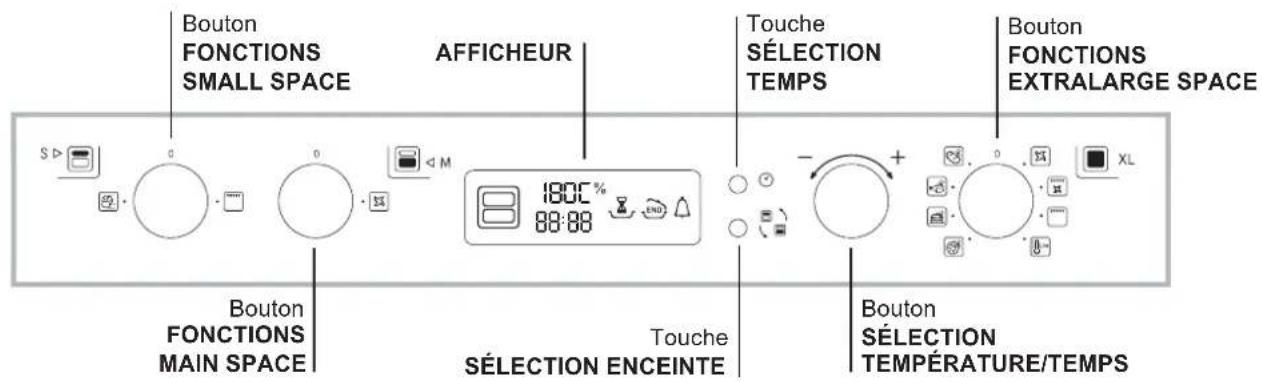

Tableau de bord

Bouton FONCTIONS SMALL SPACE AFFICHEUR 180°C % 88:88 Touche SÉLECTION TEMPS Bouton FONCTIONS EXTRALARGE SPACE Bouton FONCTIONS MAIN SPACE Touche SÉLECTION ENCEINTE Bouton SÉLECTION TEMPÉRATURE/TEMPS

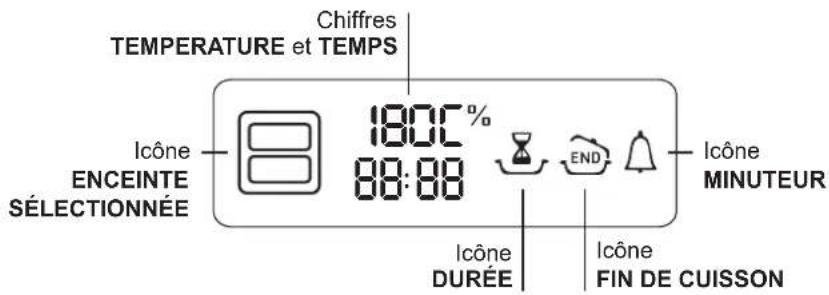

Afficheur

Chiffres TEMPERATURE et TEMPS 180°C % 88:88 Icône ENCEINTE SÉLECTIONNÉE Icône DURÉE ICÔNE FIN DE CUISSON ICÔNE MINUTEUR

Le four Openspace a une capacité de 70lt et permet de cuisiner simultanément les plats sur 4 niveaux ou de cuire des pièces de grande taille, qui ne rentreraient pas dans un four traditionnel.

Grâce à l'ExtraLarge Space, Openspace vous permet de choisir entre 10 fonctions de cuisson, dont 6 universelles, que vous pourrez utiliser pour n'importe quelle préparation et 4 programmes automatiques, qui vous permettront de réussir toutes vos recettes.

En outre, Openspace assure un excellent confort d'utilisation pour toutes les exigences, grâce à 4 différentes possibilités de cuisson : le four est unique mais il peut être divisé en espaces de dimensions différentes, chacun permettant un réglage indépendant de la température et du temps

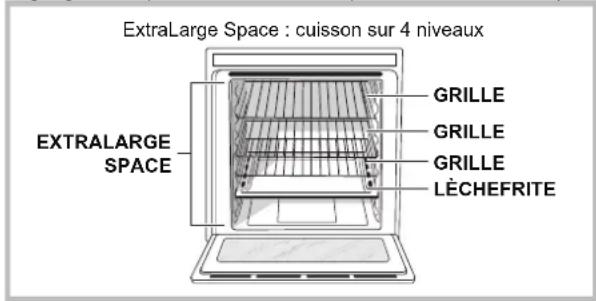

ExtraLarge Space : cuisson sur 4 niveaux EXTRALARGE SPACE GRILLE GRILLE GRILLE L'ÉCHEFRITE

de cuisson.

Ceci est possible grâce au DIVIDER calorifugé, qui permet de diviser l'ExtraLarge Space en deux espaces distincts de grandeur différente : Main Space et Small Space.

Les deux Main et Small Space peuvent être utilisés en même temps, pour cuisiner plus rapidement différentes préparations, ou séparément, pour utiliser seulement l'espace nécessaire.

Quand les deux enceintes sont utilisées ensemble, il est possible de régler les températures de cuisson entre 50°C et 250 °C, et obtenir une différence de température pouvant aller jusqu'à 100 °C entre les deux zones, ce qui permet de réaliser des recettes même très différentes sans mélanger les saveurs et les odeurs.

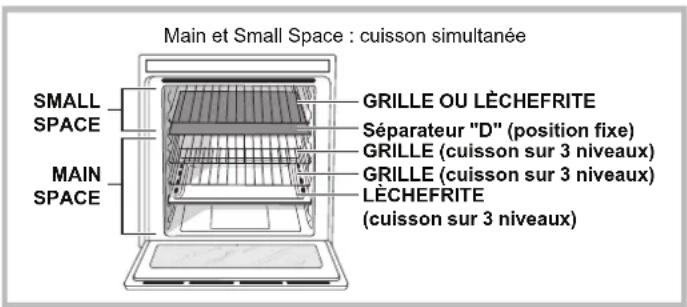

Main et Small Space : cuisson simultanée SMALL SPACE MAIN SPACE GRILLE OU L'ÈCHEFRITE Séparateur "D" (position fixe) GRILLE (cuisson sur 3 niveaux) GRILLE (cuisson sur 3 niveaux) L'ÈCHEFRITE (cuisson sur 3 niveaux)

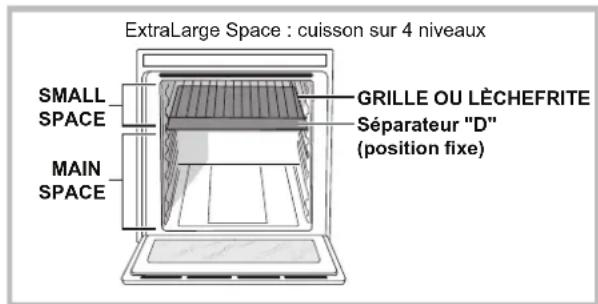

ExtraLarge Space : cuisson sur 4 niveaux SMALL SPACE MAIN SPACE GRILLE OU L'ÈCHEFRITE Séparateur "D" (position fixe)

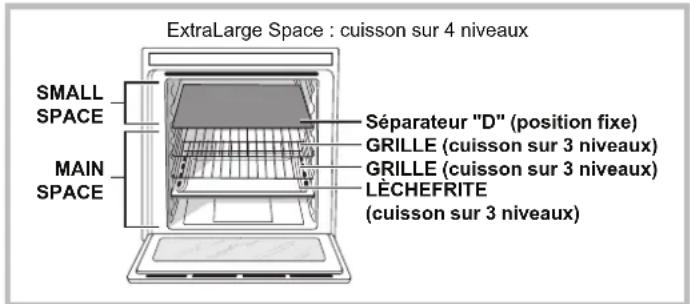

ExtraLarge Space : cuisson sur 4 niveaux SMALL SPACE MAIN SPACE Séparateur "D" (position fixe) GRILLE (cuisson sur 3 niveaux) GRILLE (cuisson sur 3 niveaux) L'ÉCHEFRITE (cuisson sur 3 niveaux)

Le tableau ci-dessous décrit les valeurs de température qu'il est possible de programmer. L'afficheur intelligent vous aidera à trouver le juste

réglage des températures à l'intérieur des deux enceintes.

Température dans la première enceinte(Main ou Small Space)	Température dans la deuxième enceinte(Small ou Main Space)
Entre 40 °C et 150 °C La différence de température par rapport à la première enceinte sélectionnée est de 50 C maximumExemple: vous sélectionnez 90°C dans une enceinte;dans l'autre vous pouvez sélectionner une valeur comprise entre 40°C (90 C-50 C) et 140 C (90°C+50°C).
Entre 155°C et 200°C La différence de température par rapport à la première enceinte sélectionnée est de 70 C maximumExemple: vous sélectionnez 180°C dans une enceinte;dans l'autre vous pouvez sélectionner une valeur comprise entre 110°C (180°C-70°C) et 250 C (180°C+70°C).
Entre 205°C et 250 C La différence de température par rapport à la première enceinte sélectionnée est de 100 C maximumExemple: vous sélectionnez 210 C dans une enceinte;dans l'autre vous pouvez sélectionner une valeur comprise entre 110°C (210°C-100 C) et 250 C température maxi programmable.

Pour annuler une sélection il vous suffira de tourner le bouton Fonctions Small Space ou Main Space sur 0.

Mise en marche et utilisation

FR

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.
! Ne jamais poser d'objets à même la sole du four, l'émail risque de s'abîmer.
! Il faut toujours enfourner les plats sur les grilles fournies avec l'appareil.
! Pendant l'usage, veillez à retirer la vaisselle ou les aliments délicats de l'enceinte éteinte.
! Pour les cuissons de pâte levée, nous conseillons de ne pas ouvrir la porte pour éviter qu'elle ne retombe.
! Si la porte est soumise à plusieurs reprises à de fortes sollicitations, il se pourrait que le divider sorte de son logement. Dans ce cas, l'heure s'affiche sur l'écran. Assurez-vous que le divider soit correctement inséré et relancez la cuisson.

Système de refroidissement

Pour obtenir un abaissement des températures extérieures, un système de refroidissement souffle de l'air à l'extérieur par une fente située entre le bandeau et la porte du four.

! Le ventilateur se met en marche et s'arrête automatiquement après l'arrêt du four jusqu'à ce que ce dernier se soit suffisamment refroidi.

Régler l'horloge

! Le réglage n'est possible que lorsque le four est éteint.

1. Appuyer sur la touche ⏻ jusqu'à ce que le premier chiffre se mette à clignoter sur l'AFFICHEUR
   et que les icônes ♂, ♡s'ôteignent ;
2. tourner le bouton SÉLECTION TEMPS pour l'amener sur "+" ou "-" et régler l'heure ;
3. appuyer à nouveau sur la touche ⚙ jusqu'à ce que les deux autres chiffres numériques de l'AFFICHEUR se mettent à clignoter ;
4. tourner le bouton SÉLECTION TEMPS pour l'amener sur "+" ou "-" et régler les minutes ;
5. appuyer à nouveau sur la touche ⚙ pour confirmer.

Programmer le minuteur

! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four ; elle sert uniquement à déclencher un signal sonore à l'expiration des minutes sélectionnées.

1. Appuyer sur la touche ⚙️ jusqu'à ce que l'icône
   et les trois chiffres de l'AFFICHEUR se mettent à clignoter ;
2. tourner le bouton SÉLECTION TEMPS pour l'amener sur "+" ou "-" et régler les minutes ;
3. appuyer à nouveau sur la touche ⚙ pour confirmer.

L'affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte.

ExtraLarge Space

Mise en marche du four

1. Sélectionner la fonction de cuisson souhaitée à l'aide du bouton FONCTIONS EXTRALARGE SPACE.
   L'icône éclairée sur l'afficheur indique que l'ExtraLarge Space est sélectionnée et que seuls les réglages de l'ExtraLarge Space peuvent être modifiés.
2. Le four se place en préchauffage. Pour modifier la température, tourner le bouton TEMPÉRATURE.

Pendant le préchauffage, l'icône □ clignote.

1. Une fois le préchauffage terminé, l'icône devient fixe et un signal sonore retentit. Il est maintenant possible d'enfourner les plats;

2. En cours de cuisson, il est possible à tout moment de:

3. modifier la fonction de cuisson à l'aide du bouton FONCTIONS EXTRALARGE SPACE ;

4. modifier la température à l'aide du bouton TEMPÉRATURE (seulement pour les cuissons universelles) ;
5. programmer la durée (seulement pour les cuissons universelles) et l'heure de fin de cuisson ;
6. interrompre la cuisson en ramenant le bouton FONCTIONS EXTRALARGE SPACE sur "0".
7. En cas de coupure de courant, si la température du four n'est pas trop redescendue, un dispositif spécial fait repartir la fonction à partir du moment où elle a été interrompue. Les programmations en attente de démarrage ne sont par contre pas rétablies et doivent être reprogrammées dès rétablissement du courant.

! La configuration ExtraLarge ne permet pas d'utiliser les Main et Small Space : les boutons FONCTIONS SMALL SPACE et MAIN SPACE sont désactivés.

Fonctions de cuisson universelles

! Toutes les fonctions ont une température de cuisson présélectionnée. Il est possible de la régler

manuellement, entre 40 °C et 250 °C au choix.

Pour la fonction BARBECUE, la valeur

présélectionnée est un niveau de puissance exprimé en %. Il peut lui aussi être réglé manuellement.

Fonction MULTICUISSON

Mise en marche de tous les éléments chauffants ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur quatre niveaux en même temps. Si vous cuisez sur plusieurs niveaux en même temps, nous recommandons de toujours placer la lèchefrite sur le niveau du bas. En cas de cuisson simultanée sur 4 niveaux, nous recommandons de placer les grilles aux niveaux 3, 5 et 6 et la lèchefrite au niveau 1.

Fonction GRATIN

Mise en marche de la résistance de voûte, de la résistance circulaire (pendant un certain temps) et de la turbine et du tournebroche (si l'appareil en est équipé). L'irradiation thermique unidirectionnelle s'ajoute au brassage de l'air pour une répartition uniforme de la chaleur dans l'enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Fonction BARBECUE

Mise en marche de la résistance de voûte et du tournebroche (si l'appareil en est équipé). Tourner le bouton TEMPÉRATURE, l'afficheur indique les niveaux de puissance sélectionnables qui vont de 5 % à 100 %. La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée.

Fonction BASSE TEMPÉRATURE

Ce type de cuisson permet de faire lever les pâtes, de décongeler, de préparer du yaourt, de réchauffer plus ou moins rapidement et de cuire lentement à basse température. Températures sélectionnables : 40, 65, 90 °C.

(n'existe que sur certains modèles)

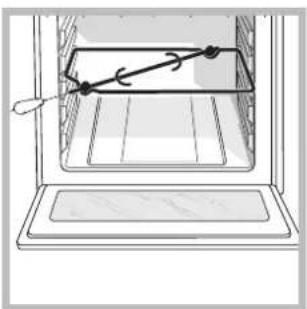

Pour actionner le tournebroche (voir figure) procéder comme suit :

1. placer la lèchefrite au niveau 1 ;
2. placer le berceau au

niveau 3 et encastrer le bout arrière de la broche dans le trou situé au fond de l'enceinte ;

1. pour actionner le tournebroche, sélectionner les

fonctions ou

Fonctions de cuisson automatiques

! La température et la durée de cuisson sont présélectionnées et ne peuvent pas être modifiées à l'aide du système C.O.P.® (Cuisson Optimale

Programmée) qui garantit automatiquement un résultat parfait. La cuisson s'arrête automatiquement et le four signale que le plat est cuit. La durée de cuisson peut être modifiée de quelques minutes, comme indiqué ci-dessous dans la description des différentes fonctions.

Fonction VIANDE

Choisir cette fonction pour cuisiner de la viande de veau, de porc, d'agneau et de bœuf. Enfourner à froid. Il est aussi possible d'enfourner à chaud. Seule la durée peut être modifiée, à raison de -10/+10 minutes.

Fonction GÂTEAUX

Cette fonction est idéale pour la cuisson des gâteaux. Enfourner à froid. Il est aussi possible d'enfourner à chaud. Seule la durée peut être modifiée, à raison de -10/+15 minutes.

Fonction PAIN

C'est la fonction idéale pour la cuisson du pain. Se reporter au paragraphe suivant pour une recette détaillée.

Pour obtenir de meilleurs résultats, nous recommandons de suivre attentivement les conseils suivants :

- suivre la recette à la lettre ;

- ne pas oublier de verser 150 gr (1.5 dl) d'eau froide dans la lèchefrite au niveau 7;

Enfourner à froid. Au cas où vous souhaiteriez enfourner à chaud, après une cuisson à haute température, l'afficheur visualisera le message "Hot" jusqu'à ce que la température du four aura atteint 40 °C. Vous pouvez alors enfourner le pain.

Fonction PIZZA

C'est la fonction idéale pour la cuisson des pizzas. Se reporter au paragraphe suivant pour une recette détaillée. Seule la durée peut être modifiée, à raison de -5/+12 minutes.

Pour obtenir de meilleurs résultats, nous recommandons de suivre attentivement les conseils suivants :

- suivre la recette à la lettre ;

- le poids de la pâte doit être compris entre 350g et

500g.

- graisser légèrement la lèchefrite et les plats à rôti. Enfourner à froid. Au cas où vous souhaiteriez enfourner à chaud, après une cuisson à haute température, l'afficheur visualisera le message "Hot" jusqu'à ce que la température du four aura atteint 120 °C. Vous pouvez alors enfourner la pizza.

Recette PIZZA :

Recette pour 3 ou 4 pizzas : 1.000g de farine, 500g d'eau, 20g de sel, 20 g de sucre, 10 cl d'huile d'olive, 20g de levure de boulanger fraîche (ou bien 2 sachets en poudre)

- Levage à température ambiante : 1 heure ou fonction manuelle BASSE TEMPÉRATURE à 40°C et laisser lever environ 30/45 minutes.

- Enfourner à froid.

• Démarrer la cuisson

PIZZA.

Recette du PAIN (quantité de pâte maximum):

Ingrédients :

• 1,3 Kg de farine
• 700 gr d'eau
  • 25 gr de sel
• 50 gr de levure fraîche de boulanger ou 4 sachets de levure en poudre.

Préparation :

• Mélanger la farine et le sel dans un grand récipient.
• Dissoudre la levure dans de l'eau légèrement tiède (35 degrés environ).
• Disposer la farine en fontaine.
• Verser le mélange d'eau et de levure.
• Mélanger et pétrir jusqu'à obtenir une pâte homogène et peu collante, l'étirer avec la paume de la main et la replier sur elle-même pendant 10 minutes.
• Former une boule, la placer dans un bol et couvrir d'un film plastique pour éviter que la surface de la pâte ne sèche. Mettre le bol dans le four, sélectionner la fonction manuelle BASSE TEMPÉRATURE à 40 °C et laisser lever environ 30 à 45 minutes ou à température ambiante pendant environ 1 heure (la pâte doit doubler de volume).
• Reprendre la pâte et la pétrir délicatement; la diviser pour obtenir plusieurs pains.
• Les disposer sur la grille (ou sur 2 ou 3 grilles si vous souhaitez cuire les pains sur plusieurs niveaux) recouverte de papier sulfurisé (découpé en fonction de la taille du lèche-frite) et les saupoudrer de farine.
• Pratiquer des entailles à l'aide d'une lame de rasoir.
• Enfourner la grille sur le niveau 2 pour la cuisson sur un seul niveau ou les deux grilles sur les

niveaux 1 et 4 pour la cuisson sur deux niveaux et 1-3-5 pour la cuisson sur trois niveaux.

- Positionner la lèchefrite au niveau 7 et y verser 150 gr d'eau froide.

- Enfourner à froid.

• Démarrer la fonction automatique

PAIN.

- En fin de cuisson, laisser reposer les pains sur la grille jusqu'à ce qu'ils aient complètement refroidi.

Small Space

Mise en marche du four

1. Insérer le DIVIDER (SÉPARATEUR) sur le support DIVIDER "D", la cheville et les flèches étant tournées vers la paroi arrière du four. Le message "OPENSPACE" qui s'affiche sur la partie avant du cadre du DIVIDER confirme que l'insertion a été effectuée correctement. Le four émet un signal sonore pour confirmer que l'insertion du DIVIDER a été correctement exécutée et qu'il est possible d'utiliser les deux Main et Small Space séparément ou en même temps.

! Le bouton FONCTIONS EXTRALARGE SPACE est désactivé.
2. Sélectionner la fonction de cuisson souhaitée à l'aide du bouton FONCTIONS SMALL SPACE.
3. Le four se place en préchauffage. Pour modifier la température, tourner le bouton TEMPÉRATURE.

Pendant le préchauffage, l'icône □ clignote.

1. Une fois le préchauffage terminé, l'icône devient fixe et un signal sonore retentit. Il est maintenant possible d'enfourner les plats.
2. En cours de cuisson, il est possible à tout moment de :

- modifier la fonction de cuisson à l'aide du bouton FONCTIONS SMALL SPACE ;

- modifier la température à l'aide du bouton TEMPÉRATURE ;

• programmer la durée et l'heure de fin de cuisson ;
• interrompre la cuisson en ramenant le bouton FONCTIONS SMALL SPACE sur "0".
• En cas de coupure de courant, si la température du four n'est pas trop redescendue, un dispositif spécial fait repartir la fonction à partir du moment où elle a été interrompue. Les programmations en attente de démarrage ne sont par contre pas rétablies et doivent être reprogrammées dès rétablissement du courant.

Fonctions de cuisson

Fonction GRIL

La résistance de voûte est branchée. Tourner le

bouton TEMPÉRATURE, l'afficheur indique les niveaux de puissance sélectionnables qui vont de 5 % à 100 %. La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cette fonction est indiquée pour : saisir la viande, gratiner, donner une coloration aux meringues, préparer des croquemonsieur, cuire les petites grillades de viandes maigres et fines. Cuisson porte du four fermée.

Fonction FAST COOKING

La fonction nécessite un préchauffage. Cette fonction est tout particulièrement recommandée pour les cuissons rapides de plats préparés (surgelés ou précuits).

Main Space

Mise en marche du four

1. Insérer le DIVIDER (SÉPARATEUR) sur le support DIVIDER "D", la cheville et les flèches étant tournées vers la paroi arrière du four. Le message
   "OPENSPACE" qui s'affiche sur la partie avant du cadre du DIVIDER confirme que l'insertion a été effectuée correctement. Le four émet un signal sonore pour confirmer que l'insertion du DIVIDER a été correctement exécutée et qu'il est possible d'utiliser les deux Main et Small Space séparément ou en même temps.
   ! Le bouton FONCTIONS EXTRALARGE SPACE est désactivé.
2. Sélectionner la fonction de cuisson Universelle à l'aide du bouton FONCTIONS MAIN SPACE.
3. Le four se place en préchauffage. Pour modifier la température, tourner le bouton TEMPÉRATURE.

Pendant le préchauffage, l'icône clignote.

1. Une fois le préchauffage terminé, l'icône devient fixe et un signal sonore retentit. Il est maintenant possible d'enfourner les plats.

2. En cours de cuisson, il est possible à tout moment de :

3. modifier la température à l'aide du bouton TEMPÉRATURE ;

4. programmer la durée et l'heure de fin de cuisson ;
5. interrompre la cuisson en ramenant le bouton FONCTIONS MAIN SPACE sur "0".
6. En cas de coupure de courant, si la température du four n'est pas trop redescendue, un dispositif spécial fait repartir la fonction à partir du moment où elle a été interrompue. Les programmations en attente de démarrage ne sont par contre pas rétablies et doivent être reprogrammées dès rétablissement du courant.

Fonctions de cuisson

Fonction UNIVERSELLE

Mise en marche de tous les éléments chauffants ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur trois niveaux en même temps. Si vous cuisez sur plusieurs niveaux en même temps, nous recommandons de toujours placer la lèchefrite sur le niveau 1. En cas de cuisson simultanée sur 3 niveaux, nous recommandons de placer les grilles aux niveaux 3 et 5 et la lèchefrite au niveau 1.

Utilisation simultanée de Small Space et Main Space

Mise en marche du four

1. Insérer le DIVIDER (SÉPARATEUR) sur le support DIVIDER "D", la cheville et les flèches étant tournées vers la paroi arrière du four. Le message
   "OPENSPACE" qui s'affiche sur la partie avant du cadre du DIVIDER confirme que l'insertion a été effectuée correctement. Le four émet un signal sonore pour confirmer que l'insertion du DIVIDER a été correctement exécutée et qu'il est possible d'utiliser les deux Main et Small Space séparément ou en même temps.
   ! Le bouton FONCTIONS EXTRALARGE SPACE est désactivé.
   ! Pour améliorer l'efficience énergétique, le temps de préchauffage de l'enceinte SMALL SPACE est d'environ 15 minutes.
   Si la MAIN SPACE est réglée sur une température inférieure à 150°C, le gril ne se met pas en marche. Ce, afin de préserver le résultat de la cuisson: l'inscription OFF s'affiche alors sur l'écran.
2. Sélectionner la fonction de cuisson souhaitée pour chaque enceinte à l'aide des boutons FONCTIONS SMALL SPACE et/ou FONCTIONS MAIN SPACE.

L'icône indique que la Small Space est sélectionnée et qu'il est donc possible de procéder

aux réglages de la Small Space, l'icône éclairée sur l'afficheur indique que la Main Space est sélectionnée et qu'il est donc possible de procéder aux réglages de la Main Space.

1. Les deux fours se placent en phase de préchauffage. Pour modifier la température, tourner le bouton TEMPÉRATURE. Pendant le préchauffage,

l'icône 8 clignote.

1. Une fois le préchauffage terminé, l'icône devient fixe et un signal sonore retentit. Il e maintenant possible d'enfourner les plats.
2. Une plus intense luminosité des chiffres sur l'afficheur indique l'enceinte sur laquelle on est en train d'effectuer les réglages. Pour modifier ceux de

l'autre enceinte, appuyer sur la touche 📄. Au cours de la cuisson simultanée il est en effet possible de modifier les réglages tant de la Small Space que de la Main Space :

• modifier la fonction de cuisson à l'aide du bouton FONCTIONS SMALL SPACE et/ou FONCTIONS MAIN SPACE ;
• modifier la température à l'aide du bouton TEMPÉRATURE ;
• programmer la durée et l'heure de fin de cuisson ;
• interrompre la cuisson en ramenant le bouton FONCTIONS SMALL SPACE et/ou FONCTIONS MAIN SPACE sur "0".
• En cas de coupure de courant, si la température du four n'est pas trop redescendue, un dispositif spécial fait repartir la fonction à partir du moment où elle a été interrompue. Les programmations en attente de démarrage ne sont par contre pas rétablies et doivent être reprogrammées dès rétablissement du courant.

Comment programmer une cuisson

! La programmation n'est possible qu'après avoir sélectionné une fonction de cuisson.

La programmation est activable depuis toutes les configurations : EXTRALARGE, MAIN et SMALL SPACE même en fonctionnement simultané.

Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche jusqu'à ce que l'icône les trois chiffres numériques de l'AFFICHEUR se mettent à clignoter ;
2. tourner le bouton SÉLECTION TEMPS pour l'amener sur "+" ou "-" et régler la durée désirée ;
3. appuyer à nouveau sur la touche ⏻ pour confirmer ;
4. à expiration de la durée sélectionnée, l'AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

- Exemple : il est 9h00 et la durée programmée est de 1h15. La fonction s'arrête automatiquement à 10h15.

Programmer la fin d'une cuisson

! La programmation d'une fin de cuisson n'est possible qu'après avoir sélectionné une durée de cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;
2. Appuyer sur la touche ⚙️ jusqu'à ce que l'icône ⚠️ et les deux chiffres de l'AFFICHEUR se mettent à clignoter ;
3. tourner le bouton SÉLECTION TEMPS pour l'amener sur "+" ou "-" et régler l'heure ;
4. appuyer à nouveau sur la touche ⚙ jusqu'à ce que les deux autres chiffres numériques de l'AFFICHEUR se mettent à clignoter ;
5. tourner le bouton SÉLECTION TEMPS pour l'amener sur "+" ou "-" et régler les minutes ;
6. appuyer à nouveau sur la touche ⚙ pour confirmer ;
7. à expiration de la durée sélectionnée, l'AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

Les icônes ⚠ et éclairées signalent qu'une programmation a été lancée. L'AFFICHEUR affiche à tour de rôle l'heure de fin de cuisson et la durée.

Pour annuler une programmation, amener le bouton FONCTIONS sur "0".

Conseils de cuisson

MULTICUISSON

• Utiliser les niveaux 1-3-5-6.
• Placer la lèchefrite en bas et les grilles en haut.

BARBECUE

• Préchauffer le four pendant 5 minutes.
  • Fermer la porte du four pendant la cuisson.
• Placer la lèchefrite sur le niveau 3. Insérer la grille sur les niveaux de 4 à 7 en fonction de l'épaisseur de la pièce à cuire ; placer les aliments au milieu de la grille. Exemples : côte de bœuf sur le niveau 4 et bacon sur le niveau 6 ou 7.

PIZZAS ou FOUGASSES

• Utiliser un plat en aluminium léger de 30 cm de diamètre maximum, le poser sur la grille du four.
• Si les pizzas sont bien garnies, n'ajouter la mozzarella qu'à mi-cuisson.

GRIL

• Préchauffer le four pendant 5 minutes.
• Insérer le DIVIDER sur le support DIVIDER "D".
  • Fermer la porte du four pendant la cuisson.
• Placer la grille au niveau 7, enfourner les plats au milieu de la grille. Placer la lèchefrite au niveau 6.
• Cette fonction est indiquée pour : saisir la viande, gratiner, donner une coloration aux meringues,

préparer des croque-monsieur, cuire les petites grillades de viandes maigres et fines.

- Nous conseillons de sélectionner le niveau d'énergie maximum. Ne pas s'inquiéter si la résistance de voûte n'est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

FAST COOKING

• Préchauffer le four avec la lèchefrite au niveau 6.
• Pour les cuissons de plats surgelés, se reporter aux indications figurant sur l'emballage.

FR

Tableau de cuisson enceinte ExtraLarge Space

Fonctions	Aliments	Poids (Kg)	Cuisson sur niveaux N.	Niveau enfournement				Préchauffage	Température préconisée (°C)	Durée cuisson (minutes)
				Lèchefrite	Grille 1	Grille 2	Grille 3
Multicuisson*			1	2 ou 3				Oui	180	30-40
	Tartes		2	1 à 2	3 à 5			Oui	180	35-45
			3	1	3	5		Oui	180	40-50
			4	1	3	5	6	Oui	180	45-55
	Petits choux		1	2 ou 3				Oui	190	25-35
			2	1 à 2	3 à 5			Oui	190	25-35
			3	1	3	5		Oui	190	30-40
			4	1	3	5	6	Oui	190	30-40
	Pizza		1	2 ou 3				Oui	220	15-25
			2	1 à 2	3 à 5			Oui	220	20-30
			3	1	3	5		Oui	220	25-35
			4	1	3	5	6	Oui	220	30-40
	Biscuits		1	2 ou 3				Oui	180	15-25
			2	1 à 2	3 à 5			Oui	180	15-25
			3	1	3	5		Oui	180	20-30
			4	1	3	5	6	Oui	180	20-30
	Terrines		1	2 ou 3				Oui	200	30-40
			2	2	5			OUI	200	35-45
			3	1	4	6		Oui	200	40-50
	Crème Caramel (bain-marie)		1	2 ou 3				Oui	170	35-45
			2	2	5			Oui	170	35-45
			3	1	4	6		Oui	170	40-50
	Panettone 1 1 ou 2	Oui	160 45-60
	Cake		1	2 ou 3				Oui	160	60-75
			2	1	4 ou 5			Oui	160	60-75
	Génoise		1	2 ou 3				Oui	190	30-35
			2	2	5			Oui	190	35-40
			3	1	4	6		Oui	190	40-45
	Grosse pièce de viande		1		1		2
Gratin*	Rôtisserie		1	2	3			Non	200	35-75
	Gratin		1	3 ou 4				Non	190	40-60
	Gros rôti		1	1	2			Non	200	90-120
	Grosse volaille rôtie		1	1	2			Non	200	90-120
Barbecue*	Côte de bœuf		1	3	4 ou 5			Oui	100%	20-30
	Saucisses		1	3	5 à 7			Oui	100%	10-20
	Côte de porc		1	3	5 à 7			Oui	100%	15-25
	Bacon		1	3	5 à 7			Oui	100%	3-6
Basse température	Étuve / Décongélation		1	2				Non	40
	Meringues blanches		4	1	3	5	6	Non	65	8-12 heures**
	Viande/Poisson		3	1	3	5		Non	90	90-180**
Pain automatique	Pain (voir recette)	2	1	7***	2			Non
		2	2	7***	1	4		Non
		2	3	7***	1	3	5	Non
Vlande automatique	Rôtis		1	2	3			Non		60-90**
Gâteaux automatique	Gâteaux		1	2				Non		35-60**
			2	2	5			Non		35-60**
Pizza automatique	Pizza (voir recette)		1	2				Non		23-30**
			2	2	5			Non		25-35**
			3	1	3	5		Non		30-35**
			4	1	3	5	6	Non		35-40**

* Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les temps de préchauffage du four sont présélectionnés et ne sont pas modifiables manuellement.

** Les durées des cuissons automatiques sont présélectionnées. Les valeurs figurant dans le tableau se réfèrent à la durée minimale et maximale, pouvant être modifiée par l'utilisateur à partir de la durée présélectionnée.

*** Comme indiqué dans la recette, ajouter 150 gr d'eau dans la lèchefrite.

Tableau de cuisson Small Space

Fonctions	Aliments	Poids (Kg)	Cuisson sur niveaux	Niveau enfournement			Préchauffage	Température préconisée (°C)	Durée cuisson (minutes)
				Léclinéfrite	Grille 1	Séparateur
Fast cooking*	Filets de poisson		1		6		Oui	D 180-200	20-30
	Filets de viande		1		6		Oui	D 180-200	30-40
	Pizza surgelée		1		6		Oui	D
	Préparation surgelés		1		6		Oui	D
Gril	Croque-monsieur		1		-	6-7	D Oui	100 % 3-5
	Bacon		1		6	7	Oui	D 100 % 3-6
	Côte de porc		1		6	7	Oui	D 100 % 15-25

* Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les temps de préchauffage du four sont présélectionnés et ne sont pas modifiables manuellement.

Tableau de cuisson Main Space

Fonctions	Aliments	Poids (Kg)	Cuisson sur niveaux	Niveau enfournement			Préchauffage	Température préconisée (°C)	Durée cuisson (minutes)
				LècNefrite	Grille 1	Séparateur
Universelle*	Tartes		1	2		D	Oui	200	30-40
			2	1	3	D	Oui	200	35-45
	Petits choux		1	2		D	Oui	190	25-35
			2	1	3	D	Oui	190	25-35
	Pizza		1	2		D	Oui	220	15-25
			2	1	3	D	Oui	220	20-30
	Biscuits		1	2		D	Oui	180	15-25
			2	1	3	D	Oui	180	15-25
	Terrines		1	2		D	Oui	200	30-40
			2	1	3	D	Oui	200	35-45
	Crème Caramel (bain-marie)		1		2		Oui	D 170	35-45
	Cake		1		2		Oui	D 160	60-75
	Génoise		1	2		D	Oui	190	30-35
			2	1	3	D	Oui	190	35-40
	Petits rôtis		1		2	3	Oui	D 210	30-60

* Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les temps de préchauffage du four sont présélectionnés et ne sont pas modifiables manuellement.

Tableau de cuisson simultanée Small Space et Main Space

Small Space

Fonctions	Aliments	Poids (Kg)	Cuisson sur niveaux	Niveau enfournement			Préchauffage	Température préconisée (°C)	Durée cuisson (minutes)
				Lèchèfrite	Grille 1	Séparateur
Fast cooking*	Filets de poisson		1		6		Oui	D 200-220	20-30
	Filets de viande		1		6		Oui	D 200-220	30-40
	Pizza surgelée		1		6-7		Oui	D
	Préparationssurgelés		1		6-7		Oui	D
	Riz pilaf		1		6		Oui	D 180-200	30-45
Gril	Saisir les aliments		1		6-7		Oui	D 100 % 3-6

Main Space

Fonctions	Aliments	Poids (Kg)	Cuisson sur niveaux	Niveau enfournement			Préchauffage	Température préconisée (°C)	Durée cuisson (minutes)
				LècNéfrite	Grille 1	Séparateur
Universelle*	Gâteaux, tartes		1	2		D	Oui	200	30-40
			2	1 et 2	3 à 5	D	Oui	200	35-45
	Biscuits		1	2		D	Oui	180	15-25
			2	1 et 2	3 à 5	D	Oui	180	15-25
	Crème caramel (bain-marie)		1		2		Oui	D 160	45
	Pizza		1	2		D	Oui	220	15-25
			2	1 et 2	3 à 5	D	Oui	220	20-30
	Gratin dauphinois		1		2		Oui	D 200	60
	Rôti		1		2		Oui	D 200	60-90
	Tourtes		1		2		Oui	D 200	35-45

* Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les temps de préchauffage du four sont présélectionnés et ne sont pas modifiables manuellement.

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer l'appareil, se servir des poignées prévues à cet effet sur les côtés du four.
• Ne pas toucher à l'appareil pieds nus ou si les mains ou les pieds sont mouillés ou humides
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.
• Éviter que le cordon d'alimentation d'autres électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Toujours saisir la poignée en son milieu : elle risque d'être très chaude à ses extrémités.
• Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four.
• Ne jamais tapisser la sole du four de papier aluminium.
• Ne pas ranger de matériel inflammable à l'intérieur du four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Toujours s'assurer que les boutons sont bien dans la position "●"/" O" quand l'appareil n'est pas utilisé.
• Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuer aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n'essayer en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contacter le service d'Assistance (voir Assistance).
• Ne pas poser d'objets lourds sur la porte du four ouverte.
• Il n'est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui n'ont pas l'expérience ou les connaissances indispensables, à moins qu'elles

ne le fassent sous la surveillance de quelqu'un responsable de leur sécurité ou qu'elles aient été dûment formées sur l'utilisation de l'appareil.

- Éviter que les enfants ne jouent avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.
  Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commerçants.

Économies et respect de l'environnement

• Pour faire des économies d'électricité, utiliser autant que possible le four pendant les heures creuses. Les options de programmation des cuissons et plus particulièrement la "cuisson différée" (voir Programmes) et le "nettoyage automatique différé" (voir Nettoyage et entretien), permettent de s'organiser en ce sens.
• Pour les cuissons au BARBECUE et au GRATIN, nous conseillons de garder la porte du four fermée : les résultats obtenus sont meilleurs et la consommation d'énergie est moindre (environ 10% d'économie).
• Garder les joints propres et en bon état pour qu'ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

! Ce produit est conforme à la nouvelle Directive Européenne sur la réduction de la consommation d'énergie en mode standby.

Sans opérations pendant 2 minutes, l'appareil se place automatiquement en mode veille. Le mode standby est signalé par l'intense luminosité de l'icône horloge".

A la moindre intervention sur l'appareil, le système se remet en mode de fonctionnement normal.

Nettoyage et entretien

FR

Mise hors tension

Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

• Nettoyer l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.
• Nettoyer l'enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l'eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.
• Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes.

! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte à l'aide d'éponges et de produits non abrasifs ; essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques pointus qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, il est possible de démonter la porte du fou :

1. ouvrir la porte complètement (voir figure) ;
2. à l'aide d'un tournevis, soulever et faire pivoter les leviers F situés sur les deux charnières (voir figure)

1. saisir la porte par les côtés, la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant des charnières (voir figure). Remonter la porte en refaisant en sens inverse

les mêmes opérations.

Contrôle des joints

Contrôler périodiquement l'état du joint autour de la porte du four. S'il est abîmé, s'adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule d'éclairage

Pour changer l'ampoule d'éclairage du four :

cavité lampe hublot

1. Enlever le couvercle en verre du boîtier de la lampe.
2. Retirer l'ampoule et la remplacer par une autre de même type : ampoule halogène tension 230V, puissance

25 W, culot G 9.

1. Remettre le couvercle à sa place (voir figure).

! Ne touchez surtout pas l'ampoule les mains nues.

Montage du Kit glissières

Pour monter les glissières coulissantes :

1. Enlever les deux cadres en les dégageant des entretoises A (voir figure).

Glissière gauche Glissière droite B C d'extraction

1. Choisir le niveau sur lequel monter la glissière coulissante. Positionner sur le cadre d'abord le dispositif de fixation B puis le C en veillant à bien respecter le sens d'extraction de la glissière.

1. Fixer les deux cadres avec glissières assemblées dans les trous prévus sur les parois du four (voir figure). Les trous pour le cadre de gauche sont placés en haut tandis que les trous pour celui de droite sont placés en bas.

2. Emboîter enfin les cadres sur les entretoises A.

Attention :

L'appareil est équipé d'un système d'autotest qui permet de détecter toute anomalie de fonctionnement. Ces anomalies sont affichées sous la forme : "F" suivi de chiffres.

Contacter alors un service d'assistance technique.

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer:

• le type d'anomalie ;
• le modèle de l'appareil (Mod.) ;
• Son numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil

Italiano, 1 Française, 16

Espanol, 46 Portuges, 61

OS 89D IX/HA

OS 99D C IX/HA

OS 997D C IX/HA

OS 992D C IX/HA

OS 99D C /HA

OSQ 99D C /HA

Sumario

Instalación, 47-48

Montaje

Conexión eléctrica

Datos técnicos
