MANUALE UTENTE OS 89D IX HA HOTPOINT-ARISTON

FORNO Sommario Installazione, 2-3 Posizionamento Collegamento elettrico Dati tecnici Descrizione dellapparecchio, 4 Vista dinsieme Pannello di controllo Display Struttura del forno, 5 Avvio e utilizzo, 6-12 Impostare lorologio Impostare il contaminuti ExtraLarge Space Small Space Main Space Utilizzo contemporaneo Small Space e Main Space Programmare la cottura Consigli pratici di cottura Tabella cottura ExtraLarge Space Tabella cottura Small Space Tabella cottura Main Space Tabella cottura contemporanea Small Space e Main Space Precauzioni e consigli, 13 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Manutenzione e cura, 14 Escludere la corrente elettrica Pulire lapparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Assistenza, 15 Assistenza attiva 7 giorni su 7 Italiano, 1 Français, 31 Espanol, 46 Portuges, 61 English,16

ES PT Istruzioni per luso2

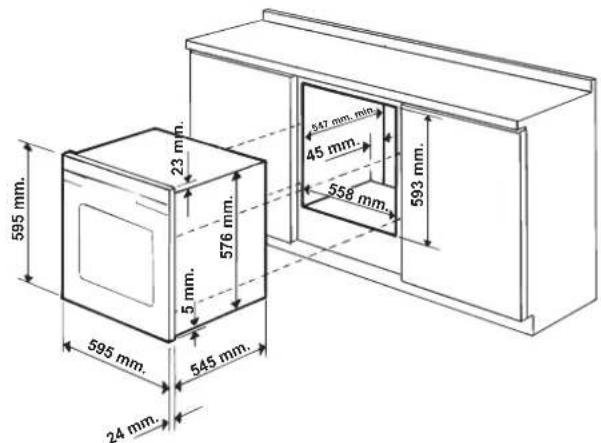

Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su piano continuo che abbia unapertura di almeno 45 x 560 mm (vedi figure). Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura); spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura); spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura). Per fissare lapparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza laiuto di qualche utensile. ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dellapparecchio è necessario che il mobile abbia le caratteristiche adatte: i pannelli adiacenti il forno devono essere di materiale resistente al calore; nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C; per lincasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: ! Una volta incassato lapparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione 595 mm. 595 mm.24 mm.545 mm. 5 mm. 576 mm. 23 mm. 593 mm. 45 mm.558 mm.547 mm. min. Installazione 560 mm. 45 mm.3

Collegamento elettrico ! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sullapparecchio (vedi sotto). Montaggio del cavo di alimentazione

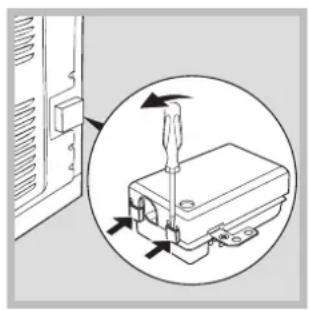

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

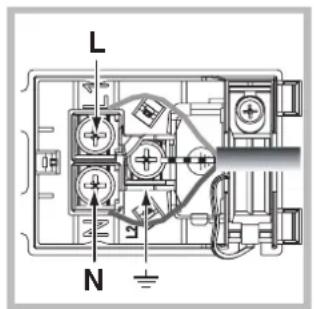

2. Mettere in opera il

cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N-

poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo- Verde (vedi figura).

nellapposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dallinterruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. ! Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza. Prima di effettuare lallacciamento accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto); la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto); la presa sia compatibile con la spina dellapparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

spacelarghezza cm 43,4altezza cm 39,5profondità cm 40,8Volumeextralar

spaceDirettiva 2002/40/CEsulletichetta dei forni elettrici.Norma EN 50304Consumo energia dichiarazioneClasse convezione Forzata -funzione diriscaldamento: Gratin.Colle

amentielettricitensione a 220-240V~ 50Hzpotenza massima assorbita2600W (vedi targhettacaratteristiche)Questa apparecchiatura èconforme alle seguenti DirettiveComunitarie: 2006/95/CEE del12/12/06 (Bassa Tensione) esuccessive modificazioni -2004/108/CEE del15/12/04(CompatibilitàElettromagnetica) e successivemodificazioni - 93/68/CEE del22/07/93 e successivemodificazioni.2002/96/CEE e uccessivemodificazioni.1275/2008 stand-by/off mode.4

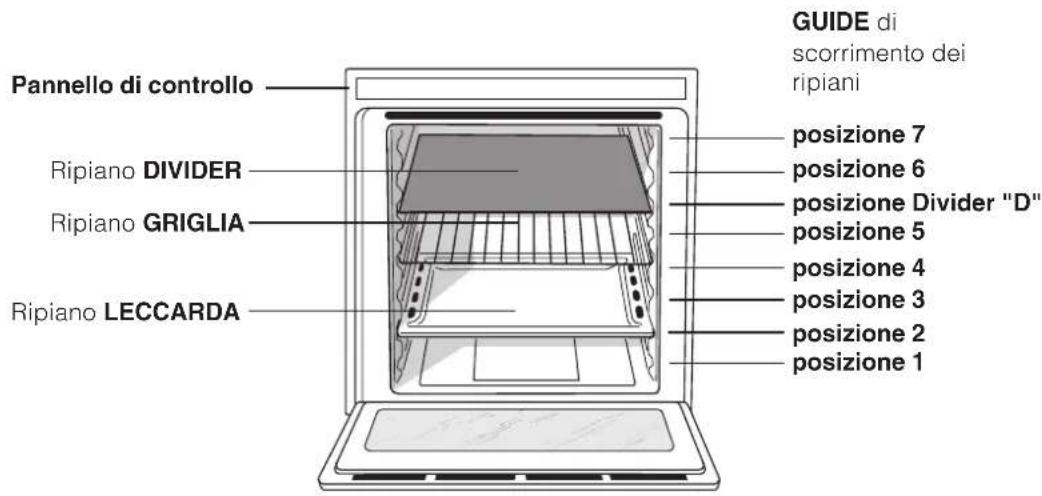

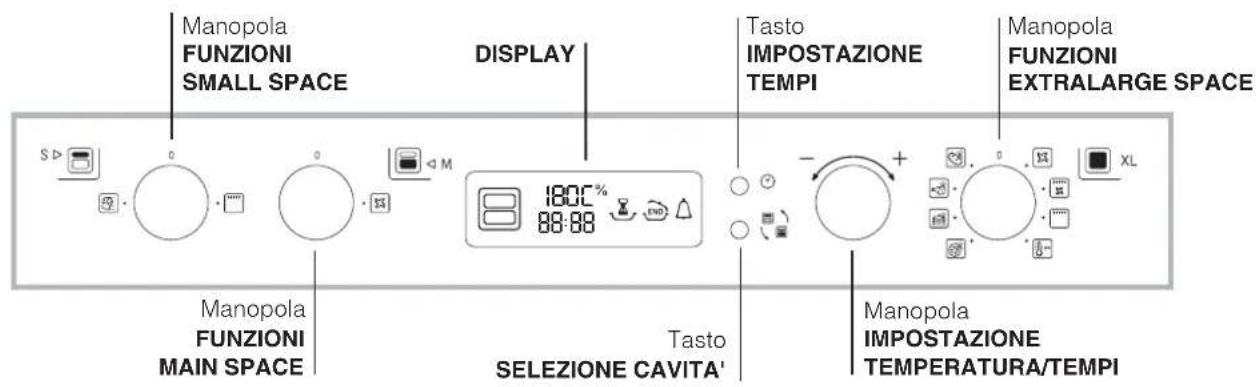

Pannello di controlloRipiano GRIGLIARipiano LECCARDAGUIDE di scorrimento dei ripianiposizione 5posizione 4posizione 3posizione 7posizione 6posizione Divider "D"posizione 2posizione 1Ripiano DIVIDER Descrizione dellapparecchio Vista dinsieme Pannello di controllo Display ManopolaFUNZIONIEXTRALARGE SPACEManopolaIMPOSTAZIONETEMPERATURA/TEMPIDISPLAYTastoIMPOSTAZIONETEMPITastoSELEZIONE CAVITA'ManopolaFUNZIONIMAIN SPACEManopolaFUNZIONISMALL SPACE ¡•OC

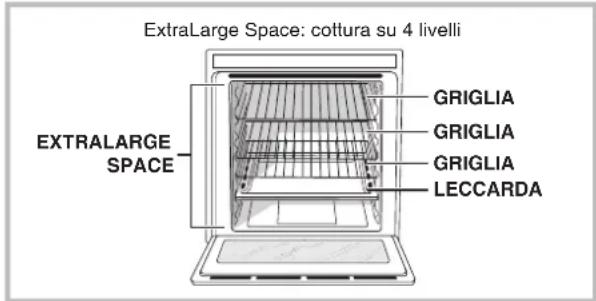

Struttura del forno GRIGLIALECCARDAGRIGLIAGRIGLIAEXTRALARGESPACEExtraLarge Space: cottura su 4 livelliGRIGLIA o LECCARDALECCARDA (cottura su 3 livelli)Divider "D" (posizione fissa)GRIGLIA (cottura su 3 livelli)GRIGLIA (cottura su 3 livelli)SMALLSPACE MAIN SPACELECCARDA (cottura su 3 livelli)Divider "D" (posizione fissa)GRIGLIA (cottura su 3 livelli)GRIGLIA (cottura su 3 livelli)SMALLSPACE MAIN SPACEMain e Small Space: cottura contemporaneaGRIGLIA o LECCARDADivider "D"(posizione fissa)SMALLSPACE MAIN SPACECottura solo nella Small SpaceCottura solo nella Main Space: cottura su 3 livelli La tabella riportata di seguito descrive i possibili valori di temperatura impostabili. Il display Temperatura nella prima cavità (Main o Small Space) Temperatura nella seconda cavità (Small o Main Space) Da 40°C a 150°C La differenza di tem

rima cavità selezionata è massimo 50°C Esem

osti 90°C su una cavità; nell'altra

ostare un valore tra 40°C (90°C-50°C) e 140°C (90°C+50°C). Da 155°C a 200°C La differenza di tem

rima cavità selezionata è massimo 70°C Esem

osti 180°C su una cavità; nell'altra

rima cavità selezionata è massimo 100°C Esem

osti 210°C su una cavità; nell'altra

ostabile. Il forno Openspace offre 70lt di capacità e la possibilità di cucinare pietanze su 4 livelli contemporaneamente o cucinare porzioni abbondanti, che non starebbero in un forno tradizionale. Grazie alla ExtraLarge Space, Openspace offre 10 funzioni di cottura, di cui 6 universali, utilizzabili per qualsiasi preparazione, e 4 programmi automatici, che assicurano risultati perfetti per qualsiasi ricetta. Openspace offre inoltre il massimo del comfort per qualsiasi esigenza e lo fa con 4 diverse possibilità duso: il forno è unico ma è divisibile in spazi di dimensioni differenti, ciascuna con regolazioni indipendenti di temperatura e tempi. Questo è possibile grazie al DIVIDER termoisolante, che permette di dividere lintera ExtraLarge Space in due spazi di grandezze diverse: Main Space e Small Space. Le due Main e Small Space si possono usare contemporaneamente, per cucinare diverse preparazioni in meno tempo, oppure separatamente, per utilizzare solo lo spazio che serve. Quando le due cavità sono utilizzate insieme è possibile regolare le temperature di cottura tra 50° e 250°, ed avere una differenza di temperatura fino a 100° tra le due zone, per realizzare ricette anche molto diverse tra loro senza che sapori ed odori si mescolino. intelligente ti guiderà nella corretta regolazione delle temperature delle due cavità. Per annullare qualunque impostazione è sufficiente ruotare la manopola Funzioni Small Space o Main Space sulla posizione 0.6

! Alla prima accensione fare funzionare il forno a vuoto per almeno unora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. Lodore che si avverte è dovuto allevaporazione delle sostanze usate per proteggere il forno. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulle griglie in dotazione. ! Durante luso si consiglia di rimuovere eventuali stoviglie o cibi delicati dalla cavità spente. ! Nel caso di cotture per le quali è prevista la lievitazione si raccomanda di non aprire la porta per non comprometterne il risultato. ! Se la porta viene sollecitata con forza ripetutamente il divider potrebbe uscire dalla sua sede. In tal caso sul display comparirà lora. Accertarsi che il divider sia inserito correttamente e riavviare la cottura. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto daria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola si attiva e disattiva automaticamente finché il forno non è sufficientemente freddo. Impostare lorologio Si può impostare solo quando il forno è spento.

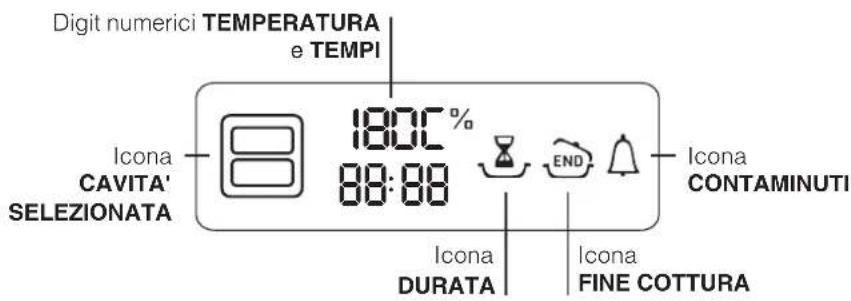

finchè non lampeggia il primo digit numerico sul DISPLAY e le icone

2. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare lora;

3. premere di nuovo il tasto

finchè non lampeggiano gli altri due digit numerici sul DISPLAY;

4. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare i minuti;

5. premere nuovamente il tasto

per confermare. Impostare il contaminuti Questa funzione non interrompe la cottura e prescinde dallutilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

finchè non lampeggiano licona e i tre digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare i minuti;

3. premere nuovamente il tasto

per confermare. Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico. ExtraLarge Space Avviare il forno

1. Selezionare la funzione di cottura desiderata

ruotando la manopola FUNZIONI EXTRALARGE SPACE. Licona accesa sul display indica che è selezionata la ExtraLarge Space ed è quindi possibile agire solo sulle impostazioni della ExtraLarge Space.

2. Il forno entra nella fase di preriscaldamento. È

possibile modificare la temperatura ruotando la manopola TEMPERATURA. Durante la fase di preriscaldamento licona lampeggia;

3. Alla fine della fase di preriscaldamento licona

si fissa e si avverte un segnale acustico. E ora possibile introdurre gli alimenti;

4. Durante la cottura è sempre possibile:

- modificare la funzione di cottura agendo sulla manopola FUNZIONI EXTRALARGE SPACE; - modificare la temperatura agendo sulla manopola TEMPERATURA (solo per le cotture universali); - pianificare la durata (solo per le cotture universali) e lora di fine della cottura; - interrompere la cottura riportando la manopola FUNZIONI EXTRALARGE SPACE in posizione 0.

5. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, lapparecchio è dotato di un sistema che riattiva la funzione dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. ! Nella configurazione ExtraLarge non è possibile utilizzare le Main e Small Space: le manopole FUNZIONI SMALL SPACE e MAIN SPACE sono disabilitate. Funzioni di cottura universali Tutti le funzioni hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40°C e 250°C. Nella funzione BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anchesso può essere regolato manualmente. Avvio e utilizzo7

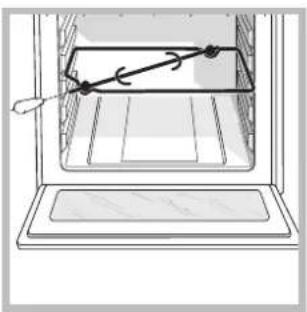

3. azionare il girarrosto selezionando le funzioni

o . Funzioni di cottura automatiche La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La durata di cottura può essere modificata di alcuni minuti, come di seguito specificato nella descrizione delle singole funzioni. Funzione CARNE Utilizzare questa funzione per cuocere carni di vitello, maiale, agnello e manzo. Infornare a forno freddo. E comunque possibile infornare anche a forno caldo. E possibile modificare solo la durata di -10/+10 minuti. Funzione DOLCI Questa funzione è ideale per la cottura di dolci. Infornare a forno freddo. E comunque possibile infornare anche a forno caldo. E possibile modificare solo la durata di -10/+15 minuti. Funzione PANE Utilizzare questa funzione per realizzare del pane. Fare riferimento al capitolo seguente per la ricetta e dettagli. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate: rispettare la ricetta; non dimenticare di mettere 150gr (1.5 dl) di acqua fredda sulla leccarda alla posizione 7; Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta Hot fino a quando la temperatura del forno raggiungerà 40°. A questo punto sarà possibile infornare il pane. Funzione PIZZA Utilizzare questa funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli. E possibile modificare solo la durata di -5/+12 minuti. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate: rispettare la ricetta; il peso dellimpasto deve essere da 350g a 500g. ungere leggermente la leccarda e le teglie. Funzione MULTICOTTURA Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, laria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di quattro ripiani contemporaneamente. Nal caso di utilizzo di più ripiani contemporaneamente ti raccomandiamo di posizionare sempre la leccarda sul ripiano inferiore. Nel caso di cottura su 4 livelli contemporaneamente ti raccomandiamo di posizionare le griglie sui ripiani 3, 5 e 6 la leccarda sul ripiano 1. Funzione GRATIN Si attiva lelemento riscaldante superiore e durante una parte del ciclo anche lelemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce allirradiazione termica unidirezionale la circolazione forzata dellaria allinterno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Funzione BARBECUE Si attiva lelemento riscaldante superiore e il girarrosto (ove presente). Ruotando la manopola TEMPERATURA, il display indicherà livelli di potenza impostabili, che vanno da 5% fino a 100%. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di unalta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Funzione BASSA TEMPERATURA Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C. Girarrosto (solo in alcuni modelli) Per azionare il girarrosto (vedi figura) procedere come segue:

2. mettere il sostegno

del girarrosto in posizione 3 e inserire lo spiedo nellapposito foro posto sulla parete8

Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta Hot fino a quando la temperatura del forno raggiungerà 120°. A questo punto sarà possibile infornare la pizza. Ricetta per la PIZZA : Ricetta per 3 o 4 pizze: 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere) Lievitazione nell ambiente : 1 ora o funzione manuale BASSA TEMPERATURA a 40° e lasciar lievitare per circa 30/45 minuti. Infornare a forno freddo. Lanciare la cottura PIZZA. Ricetta per il PANE (impasto massimo): Ingredienti: 1,3 Kg di farina 700 gr di acqua 25 gr di sale 50 gr di lievito fresco per panificazione o 4 bustine di lievito in polvere. Preparazione: Mescolare la farina ed il sale in un grande recipiente. Diluire il lievito nellacqua leggermente tiepida (circa 35 gradi). Aprire la farina a fontana. Versare il composto di acqua e lievito. Lavorare limpasto fino ad ottenere un impasto omogeneo e poco colloso, stirandolo con il palmo della mano e ripiegandolo su se stesso per 10 minuti. Formare una palla, mettere limpasto in una ciotola e ricoprirla con pellicola trasparente per evitare che la superficie dellimpasto si secchi. Mettere la ciotola nel forno alla funzione manuale BASSA TEMPERATURA a 40°e lasciar lievitare per circa 30/45 minuti o a temperatura ambiente per circa 1 ora (il volume dellimpasto deve raddoppiare). Rompere limpasto lavorandolo delicatamente e dividerlo per ottenere i diversi pani. Disporli sulla griglia (o su 2 o 3 griglie se desideri cuocere i pani su più livelli) con la carta forno (tagliata della stessa misura interna della leccarda) e cospargerli di farina. Praticare alcune incisioni con una lama affilata. Infornare la griglia al ripiano 2 per la cottura su un solo livello, o le due griglie ai ripiani 1 e 4 per la cottura su due livelli e 1-3-5 per la cottura su tre livelli. Posizionare la leccarda al ripiano 7 e versarvi 150 gr di acqua fredda. Infornare a forno freddo. Avviare la funzione automatica PANE. A fine cottura, lasciar riposare i pani sulla griglia fino a completo raffreddamento. Small Space Avviare il forno

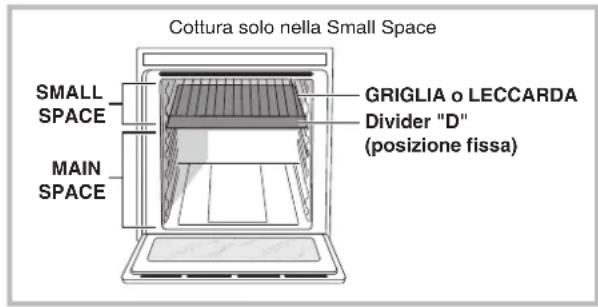

1. Inserire il DIVIDER sul ripiano DIVIDER D con il

perno e le frecce rivolte verso la parte posteriore del forno. A seguito del corretto inserimento è possibile leggere la scritta OPENSPACE sulla parte anteriore della cornice del DIVIDER. Il forno emette un segnale acustico a conferma del corretto inserimento del DIVIDER e permette lutilizzo delle due Main e Small Space speratamente o contemporaneamente. La manopola FUNZIONI EXTRALARGE SPACE viene disabilitata.

2. Selezionare la funzione di cottura desiderata

ruotando la manopola FUNZIONI SMALL SPACE.

3. Il forno entra nella fase di preriscaldamento. È

possibile modificare la temperatura ruotando la manopola TEMPERATURA.Durante la fase di preriscaldamento licona lampeggia.

4. Alla fine della fase di preriscaldamento licona

si fissa e si avverte un segnale acustico. E ora possibile introdurre gli alimenti.

5. Durante la cottura è sempre possibile:

- modificare la funzione di cottura agendo sulla manopola FUNZIONI SMALL SPACE; - modificare la temperatura agendo sulla manopola TEMPERATURA; - pianificare la durata e lora di fine della cottura; - interrompere la cottura riportando la manopola FUNZIONI SMALL SPACE in posizione 0.

6. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, lapparecchio è dotato di un sistema che riattiva la funzione dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Funzioni di cottura Funzione GRILL Si attiva lelemento riscaldante superiore. Ruotando la manopola TEMPERATURA, il display indicherà livelli di potenza impostabili, che vanno da 5% fino a 100%. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di unalta9

temperatura superficiale. Questa funzione è indicata per: rosolatura, gratin, colorazione meringhe, toast, piccole grigliate con carne magre e sottili. Effettuare le cotture con la porta del forno chiusa. Funzione FAST COOKING La funzione necessita di preriscaldamento. Questo funzione è particolarmente indicata per cotture veloci di cibi preconfezionati (surgelati o precotti). Main Space Avviare il forno

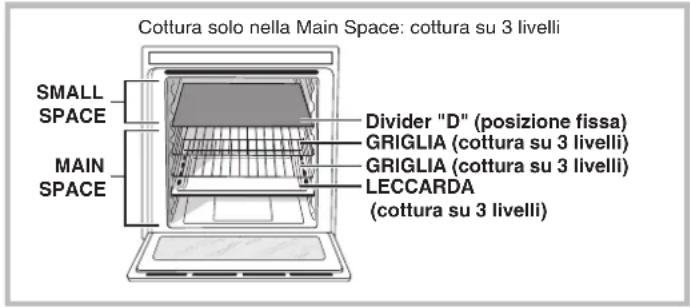

1. Inserire il DIVIDER sul ripiano DIVIDER D con il

perno e le frecce rivolte verso la parte posteriore del forno. A seguito del corretto inserimento è possibile leggere la scritta OPENSPACE sulla parte anteriore della cornice del DIVIDER. Il forno emette un segnale acustico a conferma del corretto inserimento del DIVIDER e permette lutilizzo delle due Main e Small Space speratamente o contemporaneamente. La manopola FUNZIONI EXTRALARGE SPACE viene disabilitata.

2. Selezionare la funzione di cottura Universale

ruotando la manopola FUNZIONI MAIN SPACE.

3. Il forno entra nella fase di preriscaldamento. È

possibile modificare la temperatura ruotando la manopola TEMPERATURA.Durante la fase di preriscaldamento licona lampeggia.

4. Alla fine della fase di preriscaldamento licona

si fissa e si avverte un segnale acustico. E ora possibile introdurre gli alimenti.

5. Durante la cottura è sempre possibile:

- modificare la temperatura agendo sulla manopola TEMPERATURA; - pianificare la durata e lora di fine della cottura; - interrompere la cottura riportando la manopola FUNZIONI MAIN SPACE in posizione 0.

6. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, lapparecchio è dotato di un sistema che riattiva la funzione dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Funzioni di cottura Funzione UNIVERSALE Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, laria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di tre ripiani contemporaneamente. Nal caso di utilizzo di più ripiani contemporaneamente ti raccomandiamo di posizionare sempre la leccarda sul ripiano 1. Nel caso di cottura su 3 livelli contemporaneamente ti raccomandiamo di posizionare le griglie sui ripiani 3 e 5 e la leccarda sul ripiano 1. Utilizzo contemporaneo Small Space e Main Space Avviare il forno

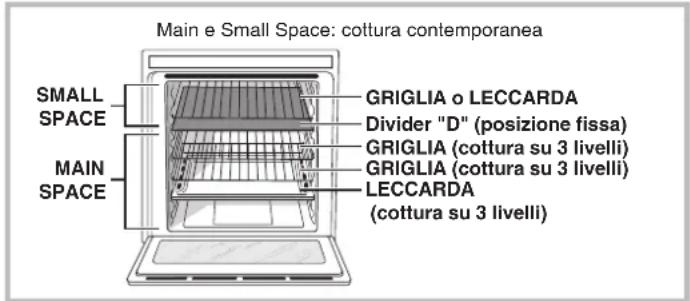

1. Inserire il DIVIDER sul ripiano DIVIDER D con il

perno e le frecce rivolte verso la parte posteriore del forno. A seguito del corretto inserimento è possibile leggere la scritta OPENSPACE sulla parte anteriore della cornice del DIVIDER. Il forno emette un segnale acustico a conferma del corretto inserimento del DIVIDER e permette lutilizzo delle due Main e Small Space speratamente o contemporaneamente. La manopola FUNZIONI EXTRALARGE SPACE viene disabilitata. ! Per migliorare lefficienza energetica, il tempo di presiscaldamento della cavità SMALL SPACE è di circa 15 minuti. Se la MAIN SPACE è impostata ad una temperatura inferiore a 150°C il grill, per salvaguardare il risultato di cottura, non entrerà in funzione: sul display comparirà quindi la scritta OFF.

2. Selezionare la funzione di cottura desiderato per

ogni cavità ruotando le manopole FUNZIONI SMALL SPACE e/o FUNZIONI MAIN SPACE. Licona indica che è selezionata la Small Space ed è quindi possibile agire sulle impostazioni della Small Space, licona accesa sul display indica che è selezionata la Main Space ed è quindi possibile agire sulle impostazioni della Main Space.

3. Entrambi i forni entrano nella fase di

preriscaldamento. È possibile modificare la temperatura ruotando la manopola TEMPERATURA. Durante la fase di preriscaldamento licona lampeggia.

4. Alla fine della fase di preriscaldamento licona

si fissa e si avverte un segnale acustico. E ora possibile introdurre gli alimenti.

5. La maggiore luminosità dei digit sul display

indica la cavità su cui si sta agendo. per modificare le impostazioni dellaltra cavità premere il tasto

Durante la cottura contemporanea è infatti possibile10

5. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare i minuti;

6. premere nuovamente il tasto

7. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico. Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente lora di fine cottura e la durata. Per annullare una programmazione ruotare la manopola FUNZIONI in posizione 0. Consigli pratici di cottura MULTICOTTURA Utilizzare le posizioni 1-3-5-6. Disporre la leccarda in basso e le griglie in alto. BARBECUE Preriscaldare il forno per 5 minuti. Effettuare la cottura a porta chiusa. Disporre la leccarda alla posizione 3. Inserire la griglia in posizione dal 4 al 7 in funzione dello spessore del cibo, disporre gli alimenti al centro della griglia. Esempi: costata di manzo al ripiano 4 e bacon al ripiano 6 o 7. PIZZA o FOCACCE Utilizzare una teglia in alluminio leggero di un diametro massimo di 30cm, appoggiandola sulla griglia in dotazione. Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura. GRILL Preriscaldare il forno per 5 minuti. Inserire il DIVIDER sul ripiano DIVIDER D. Effettuare la cottura a porta chiusa. Inserire la griglia in posizione 7, disporre gli alimenti al centro della griglia. Disporre la leccarda alla posizione 6. Questa funzione è indicata per: rosolatura, gratin, colorazione meringhe, toast, piccole grigliate con carne magre e sottili. Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. modificare le impostazioni sia della Small Space sia della Main Space: - modificare la funzione di cottura agendo sulla manopola FUNZIONI SMALL SPACE e/o FUNZIONI MAIN SPACE; - modificare la temperatura agendo sulla manopola TEMPERATURA; - pianificare la durata e lora di fine della cottura; - interrompere la cottura riportando la manopola FUNZIONI SMALL SPACE e/o FUNZIONI MAIN SPACE in posizione 0.

6. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, lapparecchio è dotato di un sistema che riattiva la funzione dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Programmare la cottura La programmazione è possibile solo dopo aver selezionato una funzione di cottura. La programmazione è attivabile in tutte le configurazioni possibili: EXTRALARGE, MAIN e SMALL SPACE anche in funzionamento contemporaneo. Programmare la durata di cottura

1. Premere più volte il tasto

finchè non lampeggiano licona e i tre digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare il tempo desiderato;

3. premere nuovamente il tasto

4. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. La funzione si arresta automaticamente alle 10:15. Programmare la fine di una cottura La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la

2. poi premere il tasto

finchè non lampeggiano licona e i due digit numerici sul DISPLAY;

3. ruotare la manopola IMPOSTAZIONE TEMPI verso

il + e - per regolare lora;

4. premere di nuovo il tasto

finchè non lampeggiano gli altri due digit numerici sul11

Tabella cottura cavità ExtraLarge Space Funzioni Alimenti Peso (Kg) Cottura su n. ripiani Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti) N. Leccarda Griglia 1 Griglia 2 Griglia 3 Multicottura* Crostate 1

60-75 60-75 Pan di spagna 1

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Le durate delle cotture automatiche sono preimpostate. I valori in tabella si riferiscono ai valori di durata minima e massima, modificabile dallutente a partire dalla durata preimpostata. *** Come da ricetta, aggiungere 1 50 gr di acqua nella leccarda. FAST COOKING Preriscaldare il forno con la leccarda al ripiano 6. Per le cotture di cibi surgelati fare riferimento alle indicazioni sulla confezione.12

Tabella cottura Small Space Funzioni Alimenti Peso (Kg) Cottura su n. ripiani Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti) N. Leccarda Griglia 1 Divider Fast cooking* Filetti di pesce 1 6 D Si 180-200 20-30 Filetti di carne 1 6 D Si 180-200 30-40 Pizza surgelata 1 6 D Si Preparazione surgelati 1 6 D Si Grill Toast 1 - 6-7 D Si 100% 3-5 Bacon 1 6 7 D Si 100% 3-6 Bistecca di maiale 1 6 7 D Si 100% 15-25

• I tempi di cottura s ono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. Tabella cottura Main Space Funzioni Alimenti Peso (Kg) Cottura su n. ripiani Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti) N. Leccarda Griglia 1 Divider Universale* Crostate 1

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. Tabella cottura contemporanea Small Space e Main Space Small Space Funzioni Alimenti Peso (Kg) Cottura su n. ripiani Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti) N. Leccarda Griglia 1 Divider Fast cooking* Filetti di pesce 1 6 D Si 200-220 20-30 Filetti di carne 1 6 D Si 200-220 30-40 Pizza surgelata 1 6-7 D Si Preparazioni surgelati 1 6-7 D Si Riso pilaf 1 6 D Si 180-200 30-45 Grill Rosolatura 1 6-7 D Si 100% 3-6 Main Space Funzioni Alimenti Peso (Kg) Cottura su n. ripiani Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti) N. Leccarda Griglia 1 Divider Universale* Torte, crostate 1

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente.13

Precauzioni e consigli ! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Per movimentare lapparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno. Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi. Lapparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza. Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. Non ostruire le aperture di ventilazione e di smaltimento di calore. Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda. Utilizzare sempre guanti da forno per inserire o estrarre recipienti. Non rivestire il fondo del forno con fogli di alluminio. Non riporre materiale infiammabile nel forno: se lapparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi. Assicurarsi sempre che le manopole siano nella posizione

¡ quando lapparecchio non è utilizzato. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare lAssistenza (vedi Assistenza). Non appoggiare oggetti pesanti sulla porta del forno aperta. Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio. Evitare che i bambini giochino con l'apparecchio. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la cottura ritardata (vedi Programmi) e la pulizia automatica ritardata (vedi Manutenzione e cura), permettono di organizzarsi in tal senso. Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa). Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, lapparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con Icona Orologio in alta luminosità. Non appena si interagisce nuovamente con lapparecchio, il sistema ritorna in modalità operativa.14

Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica. Pulire lapparecchio Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive. Linterno del forno va pulito preferibilmente ogni volta dopo luso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi. Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. servendosi di un cacciavite, alzare e ruotare le

levette F poste sulle due cerniere (vedi figura);

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino allavvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

lampadina e sostituirla con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il coperchio (vedi figura).

Non toccare direttamente con le mani la lampadina. Montaggio del Kit Guide Scorrevoli Per montare le guide scorrevoli:

1. Togliere i due telai

estraendoli dai distanzieri A (vedi figura).

2. Scegliere il ripiano in cui

inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima lincastro B e poi lincastro C.

3. Fissare i due telai con le

guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

GuidasinistraGuidadestraVerso diestrazione

coperchio lampadina cavità15

Attenzione: Lapparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: F seguito da numeri. In questi casi è necessario lintervento dellassistenza tecnica. Non ricorrere mai a tecnici non autorizzati. Comunicare: Il tipo di anomalia; Il modello della macchina (Mod.) Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio Assistenza attiva 7 giorni su 7 In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. AssistenzaOS 89D IX/HA OS 99D C IX/HA OS 997D C IX/HA OS 992D C IX/HA OS 99D C /HA

Non Non Non Non 23-30** 25-35** 30-35** 35-40**

30-40 35-45 Hojaldre con crema 1
