Type de produit	Contrôleur RGB avec télécommande RF
Marque	Velleman
Modèle	VM151
Dimensions	80 x 70 x 23 mm
Poids	Environ 100 g
Alimentation	12V CC, 9A max
Sorties	3 canaux, 12V/3A par canal
Fréquence MLI	300 Hz
Fréquence RF	433 MHz
Niveaux d'intensité	256 par canal
Nombre d'effets	17
Vitesse réglable	8 niveaux
Mémorisation	Dernier effet et vitesse
Chartes de couleur	5 paramétrables
Adressage	Jusqu'à 7 unités
Télécommande	RF 2 canaux (modèle VM130T)
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'eau et l'humidité.
Sécurité	Réparation par personnel qualifié. Ne pas dépasser les limites spécifiées.

FOIRE AUX QUESTIONS - VM151 VELLEMAN

Comment allumer le contrôleur ?

Appuyez longuement sur une touche de la télécommande jusqu'à ce que les sorties se réactivent. L'allumage est confirmé par un flash.

Comment éteindre le contrôleur ?

Maintenez enfoncés les deux boutons de la télécommande jusqu'à ce que l'afficheur s'éteigne. Un flash confirme l'extinction. L'effet et la vitesse sont sauvegardés.

Comment changer l'effet ?

Appuyez sur le bouton gauche de la télécommande jusqu'à ce que l'effet change. Les LED s'éteignent entre chaque effet. Vous pouvez choisir parmi 17 effets.

Comment régler la vitesse d'un effet ?

Utilisez le bouton droit de la télécommande. Maintenez-le enfoncé jusqu'à ce que la LED s'éteigne. Chaque pression diminue la vitesse ; 8 niveaux sont disponibles. À la vitesse minimale, la prochaine pression passe à la vitesse maximale.

Comment associer une nouvelle télécommande au contrôleur ?

Procédez comme pour l'extinction : maintenez les deux boutons enfoncés jusqu'à l'extinction, puis relâchez. Le nouvel émetteur est sauvegardé. L'ancien ne fonctionnera plus.

Comment réinitialiser le code de la télécommande ?

Ouvrez le boîtier de l'émetteur. Enfoncez le bouton SW1 (gauche), puis appuyez 3 fois sur le bouton program (SW3). La LED clignote 3 fois. Relâchez SW1. Pour revenir au code usine, enfoncez SW1, maintenez program (SW3) pendant ~10s jusqu'à 5 clignotements, puis relâchez.

Puis-je utiliser plusieurs émetteurs avec un seul contrôleur ?

Oui. Réinitialisez tous les émetteurs avec le code par défaut, puis associez un émetteur au contrôleur. Tous les émetteurs réinitialisés pourront commander le contrôleur.

Quels types de LED sont compatibles ?

Le contrôleur convient aux ampoules à incandescence/halogènes et aux flexibles LED RGB à anode commune. Pour les LED individuelles, une résistance série est nécessaire. Calculez-la avec la formule : (12V - tension LED) / courant LED.

Comment calculer la résistance série pour une LED ?

Exemple : LED rouge (1.7V, 20mA). Résistance = (12V - 1.7V) / 0.020A = 515 ohms, choisissez 560 ohms. Puissance = (12V - 1.7V)² / 560 = 0.19W, utilisez 0.25W.

Où télécharger le logiciel de démo pour piloter le VM151 via USB ?

Téléchargez le logiciel de démo et le code source sur le site www.velleman.eu. Utilisez l'émetteur USB RF K8074. Les paramètres du port COM sont 2400, N, 8, 1.

MODE D'EMPLOI VM151 VELLEMAN

Contrôleur RGB avec télécommande RF 13

Nous you felicitons pour I'achat de ce module. Lisez attentivement le mode d'emploi de façon a utiliser l'appareil de maniere adequate.

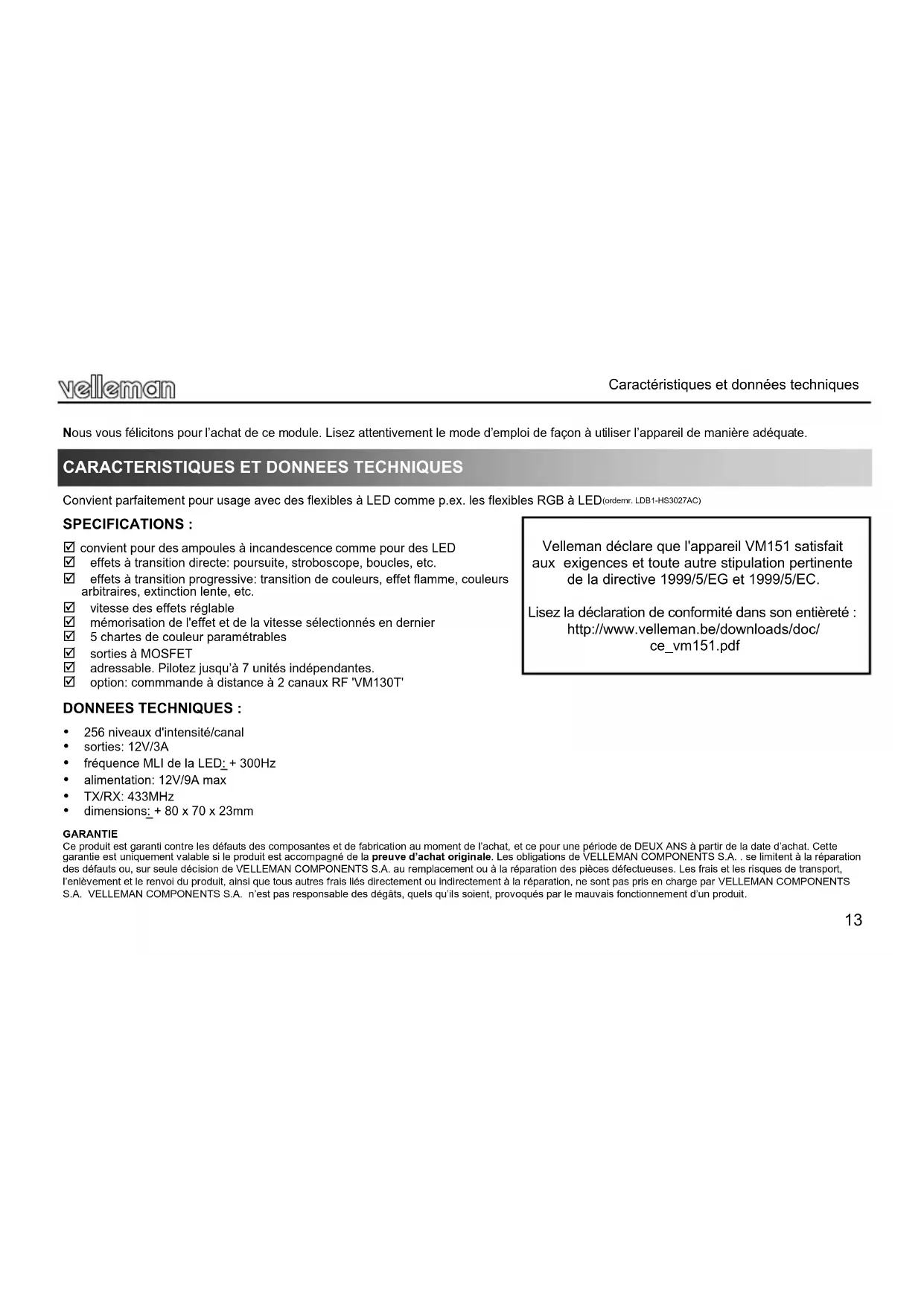

CHARACTERISTIQUES ET DONNEES TECHNIQUES

Convient parfaitement pour usage avec des flexibles à LED comme p.ex. les flexibles RGB à LED(ordernr, LDB1-HS3027AC)

SPECIFICATIONS :

l convient pour des ampoules à incandescence comme pour des LED
effets a transition directe: poursuite, stroboscope, boucles, etc.
effects à transition progressive: transition de couleurs, effet flamme, couleurs arbitraires, extinction lente, etc.
vitesse des effets régulés
mémorisation de l'effet et de la vitesse selectionnés en dernier
5 chartes de couleur paramétrables
sorties a MOSFET
adressable. Pilotez jusqu'à 7 unités indépendantes.
option: commande à distance à 2 canaux RF 'VM130T'

Velleman declare que l'appareil VM151 satisfait aux exigences et toute autre stipulation pertinente de la directive 1999/5/EG et 1999/5/EC.

Lisez la déclaration de conformité dans son entiteré : http://www.velleman.be/downloads/doc/ ce_vm151.pdf

DONNEES TECHNIQUES :

256 niveaux d'intensité/canal
sorties: 12V/3A
fréquence MLI de la LED+ 300Hz
alimentation: 12V/9A max
TX/RX:433MHz
- dimensions: +80 x 70 x 23mm

GARANTIE

Ce produit est garanti contre les defauts des composantes et de fabrication au moment de l'achat, et ce pour une periode de DEUX ANS a partir de la date d'achat. Cette garantie est uniquement valable si le produit est accompagne de la preuve d'achat originale. Les obligations de VELLEMAN COMPONENTS S.A. se limitent a la réparation des defauts ou, sur seule décision de VELLEMAN COMPONENTS S.A. au remplacement ou la réparation des pieces défectueuses. Les frais et les risques de transport, l'enlèvement et le renuoi du produit, ainsi que tous autres frais liés directement ou indirectement à la réparation, ne sont pas pris en charge par VELLEMAN COMPONENTS S.A. VELLEMAN COMPONENTS S.A. n'est pas responsable des dégats, quels quils soient, provoqués par le mauvais fonctionnement d'un produit.

RACCORDEMENT

Ampoule à incandescence ou halogène:

Raccordez l'ampoule à la sortie R, G ou B. La polarité ne doit pas être respectée.

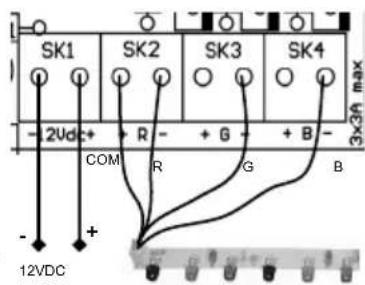

Flexibles à LED à anode commune (+):

Raccordez l'anode commune au (+) de l'alimentation 12VCC.

Raccordez la cathode (-) de chaque couleur au (-) du R,G ou B sur le VM151.

Consommation max.de 3A/canal.

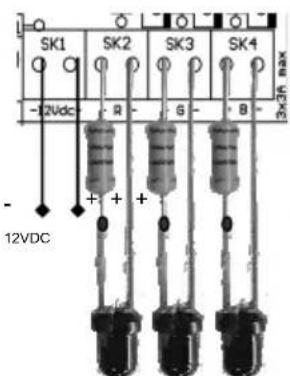

LED

Les LED nécessitent une résistance en série (R4, R5 ou R6).

Déterminéz la chute de tension de la LED. (Vérifiez les specifications du fabricant.

Règle empirique : rouge : 1.7V, vert : 2V, bleu : 3...4V

Vérifiez ensuite le courant nécessité pour chaque LED.

Example:

LED rouge, chute de 1.7V, courant nécessite de 20mA

Calcul de la résistance : (12V-1.7V) / 0.020 = 515 ohms (choisissez la valeur la plus proche, p.ex. 560 ohms)

Calcul de la puissance de la résistance : (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (choisissez une résistance de 0.25W)

INSTRUCTIONS POUR L'ÉMETTEUR

L'émetteur est livré avec un code standard d'usine.

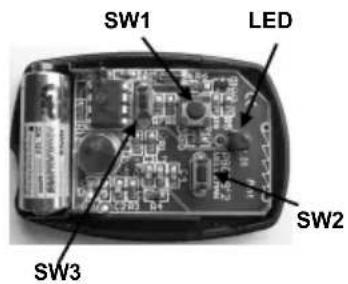

Ouvrez le boitier :

Ouvrir

Modification du code:

• Enforcez SW1(*) (bouton gauche)
• Pressez 3 fais le bouton 'program' (SW3). La LED clignotera 3 fais
  Lachez le bouton SW1
• Voiture code 32-bit unique a ete generer et sauegarded

Pour returner au code standard :

• Enforcez SW1 (bouton gauche)
• Enoncez le bouton 'program' (SW3). Àpres +/- 10s la LED clignotera 5 fois
  Lachez les 2 boutons
• Voitr code a ete efface

EMPLOI

1) Utiliser le contrôleur RGB avec la télécommande RF fournie:

Bouton gauche: Sélection de l'effet. Enforcez le bouton jusqu'à ce que l'effet change. Les LED s'éteignent entre chaque effet.

Effect #	Description de l'effet	Vitesse régliable
0	Rouge statique	x
1	Vert statique	x
2	Bleu statique	x
3	Jaune statique	x
4	Cyan statique	x
5	Magenta statique	x
6	Blanc statique	x
7	Transition brusque rouge-vert-bleu-jaune-cyan-magenta	✓
8	Fade rouge ⇒ vert ⇒ bleu ⇒ rouge	✓
9	Poursuite rouge ⇒ vert ⇒ bleu	✓
10	effet flamme (3 flammes indépendantes)	✓
11	Transition brusque entre les 40 couleurs en mémoires 1..5	✓
12	Fade entre 8 couleurs en mémoire 1	✓
13	Fade entre 8 couleurs en mémoire 2	✓
14	Fade entre 8 couleurs en mémoire 3	✓
15	Fade entre 8 couleurs en mémoire 4	✓
16	Fade entre 8 couleurs en mémoire 5	✓
17	Fade arbitraire des couleurs	✓

Bouton droit: Sélection de vitesse de l'effet

Maintenez enforcé jusqu'à ce que la LED s'éteigne. La vitesse diminue avec chaque pression. Il y a 8 vitesse disponibles.

Lorsque la vitesse minimale est selectionnée, le contrôleur selectionné la vitesse maximale lors d'une prochaine pression

Extinction:

Maintenez enforcé les deux boutons jusqu'à ce que l'afficheur s'éteigne. L'extinction sera confirmée par un flash. L'effet et la vitesse utilisés seront sauvégardés en mémoire et recharges lors d'un prochain allumage.

Allumage:

Maintenez enforcé une touche jusqu'à ce que les sorties se reactivent.

Faire réagir le contrôleur à un émetteur:

Procedure identique a celle de l'extinction. Le nouvel émetteur sera sauvegarde en memoire. Le contrôle ne repondra plus aux émetteurs préalablement sauvegardés.

Faire réagir le contrôle à plusieurs émetteurs:

Réinitialisez les émetteurs avec le code par défaut.

Faire réagir le contrôleur à cet émetteur. Tout autre émetteur réinitialisé pourra commander le contrôleur.

2) Utiliser le contrôleur RGB avec l'émetteur USB vers télécommande RF:

Commandez facilement le contrôle RGB par toute ordinateur à l'aide de l'émetteur USB vers télécommande RF Velleman K8074 optionnel, soit avec le logiciel de démo, soit avec un logiciel personnel.

Avec un ordinateur il est possible de:

Selectionner un effet
Paramétrre une vitesse d'effet
■ Editor les couleurs mémorisées dans le contrôle RGB
Composer une couleur
Adresser jusqu'à 7 unités, créant ainsi une multitude de possibilités

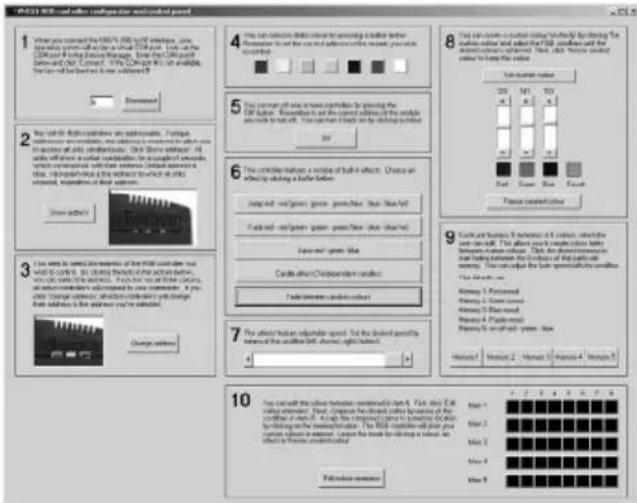

Capture d'écran du logiciel de démo:

Comment utiliser le logiciel de démo:

Le logiciel de démo démontre toutes les fonctions du contrôleur RGB VM151.

Utilisez le logiciel de démo ou un logiciel personnelisé.

1. Un logiciel personnelé est facile à écrire. Les paramètres du port COM sont 2400,N,8,1.

Lancez le logiciel de démo et placer le pointeur de la souris sur un bouton. Une info-bulle vous montrera qu'elle chaine de caractères il faut envoyer au K8074 afin qu'il exécute la fonction. Assurez-vous de la bonne réception de la commande en l'envoyant une dizaine de fois de suite. Il est également possible de vérifier le code de source du logiciel de démo.

Telécharger: www.velleman.eu

All repairs should be executed by qualified technicians. Toute réparation doit être exécutée par du personnel qualifié.
Evitez l'installation de ce module a proximite d'eau courante ou dormante ou a une endroit avec un taux d'humidite trop eleve.
Evitez les manipulations brutes. Un chute pourrait endommager le boitier ou les plaque et pouvoir cause des defauts.
Ne jamais exceder les valeurs limites de protection indiquées dans les specifications.
Etant donne que les exigences en matière de sécurité varient d'un lieu a l'autre, vous nevez vous assurer que vous montage satisfait aux exigences.
Familiarisez-vous avec tous les reglages et indications de l'appareil afin de faciliter l'opération.
Les modules Velleman ne conviennent pas pour une utilisation dans ou comme parties de systèmes servant à assurer des fonctions de survie ou des systèmes pouvant entraîner des situations dangereuses, de quèque nature qu'elles soient.
