GEBRUIKSAANWIJZING VM151 VELLEMAN

RGB controller met RF afstandsbediening 8

Hartelijk dank voor de aanschaf van deze module. Lees de gebruiksaanwijzing aanachtig, zdat u het apparaat op de juiste manier gebruikt.

Uiterst geschikt voor gebruik met de flexibele led strips zoals de RGB LED strip. (ordernr. LDB1-HS3027AC)

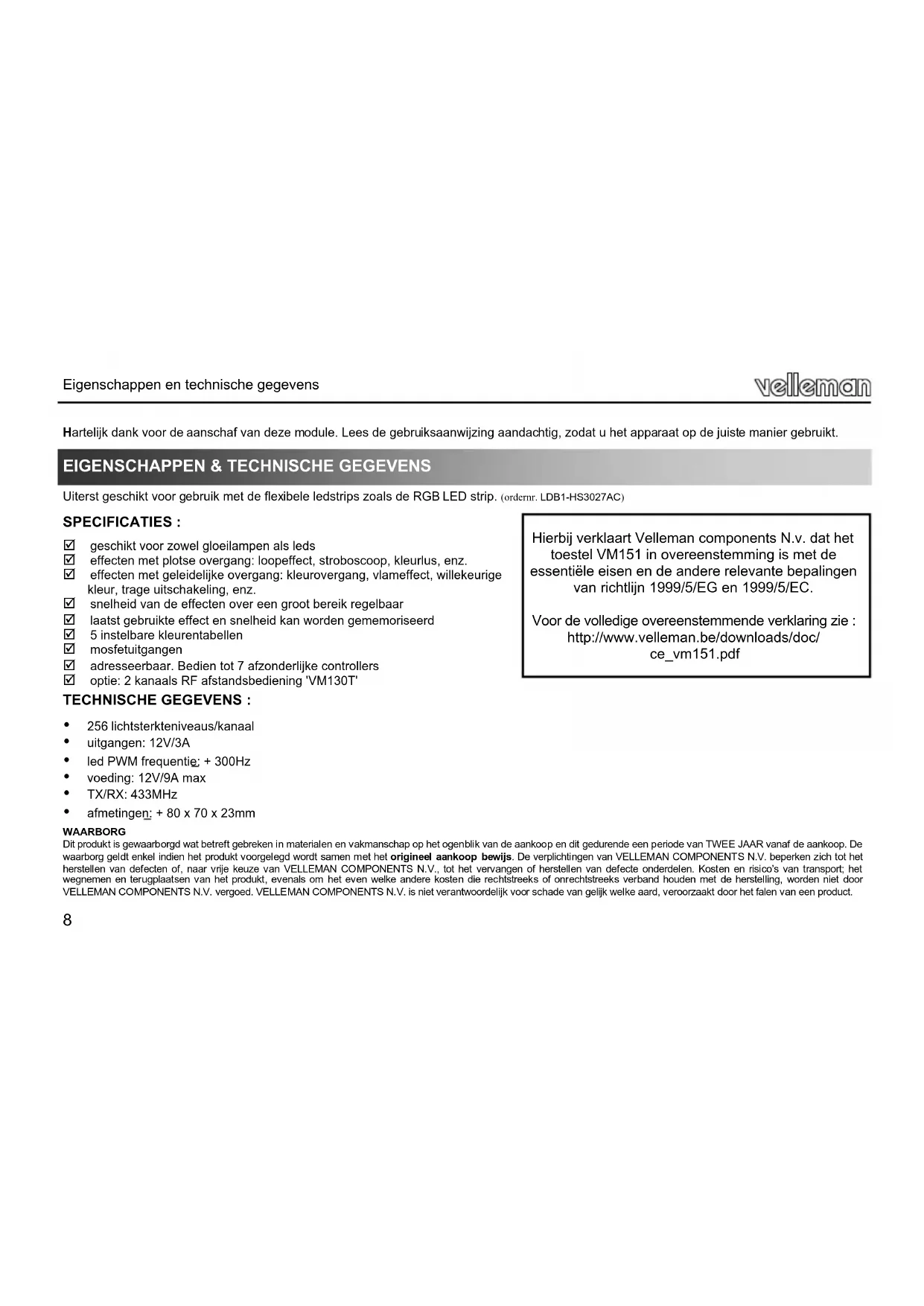

SPECIFICATIONS :

geschikt voor zowel gloeilampen als leds
effecten met plotse overgang: loopeffect, stroboscoop, kleurlus, enz.
effecten met geleidelijke overgang: kleurovergang, vlameffect, willekeurige kleur, trage uitschakeling, enz.
snelheid van de effecten over een groot bereik regelbaar
staat gebrukte effect en snelheid kan worden gememoriseerd
5 instelbare kleurentabellen
mosfetuitgangen
adresseerbaar. Bedien tot 7 afzonderlijke controllers
optie: 2 kanaals RF afstandsbediening 'VM130T'

256 Lichtsterkteniveaus/kanaal
- uitgangen: 12V/3A
- Led PWM frequenie; + 300Hz
- voeding: 12V/9A max
TX/RX:433MHz
afmetingen+80x70x23mm

WAARBORG

Hierbij verklaart Velleman components N.v. dat het toestel VM151 in overeenstemming is met de essentiele eisen en de andere relevante bepalingen van richtlijn 1999/5/EG en 1999/5/EC.

Voor de volledige overeenstemmende verklaring zich : http://www.velleman.be/downloads/doc/ ce_vm151.pdf

Dit Produkt is gewaarborgd wat betreft gebreken in materielen en vakmanschap op het ogenblik van de aankoop en dit gedurende eenperiode van TWEE JAAR vanaf de aankoop. De wae borg gelden indien het Produkt voorelegd worden met het originel aankoop bewils. De verplichtingen van VELLEMAN COMPONENTS N.V. beperken zich tot het herstellten van defecten of, maar vrijke van VELLEMAN COMPONENTS N.V., tot het verzangen van defecte onderden. Kosten en risico's van transport; het wegnenen terugplaatsen van het Produkt, evenals om het even wele andere kosten die rechtsstreeks of onrechtstreek verband houlen met derstellung, worden net door VELLEMAN COMPONENTS N.V. vergood. VELLEMAN COMPONENTS N.V. is net verantwoordelijk voor schade van gelijk welke aard,veroorzaakt door het falen van een product.

AANSLUITINGEN

Gloeilamp of halogeenlamp:

sluit de lamp aan uitgang R, G of B.

De polariteit is Niet belangrijk. 3A/kanaal max. (36W@12V).

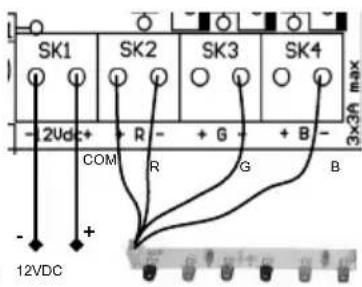

Ledstrip met gemeinschappelijk anode (+)

sluit de gemeenschappelijk anode aan de (+) van de 12VDC voeding.

Sluit de kathode (-) van elk kleur aan de (-) van de R,G of B op de VM151.

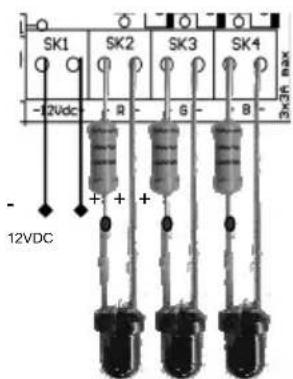

LED

Max. verbruik van 3A/kanaal

Leds vragen een serieweerstand (R4, R5 of R6).

Controller de spanningsval van de led. (Raadpleeg de specificaties door de fabrikant meegedeeld).

Vuistregel: rood: 1.7V, groen: 2V, blauw: 3...4V

Controleer vervalgens de nodige ledstroom.

Voorbeeld:

Rode led, spanningsval van 1.7V, vereiste stroom: 20mA

Berekening weerstand: (12V-1.7V) / 0.020 = 515 ohm (kies voor de dichtst bijzijnde waarde, bv. 560 ohm)

Berekening waarstandvermogen: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (kies voor een werkstand van 0.25W)

INSTRUCTIES VOOR DE ZENDER

De zender heeft een voorgeprogrammeerde standardcode.

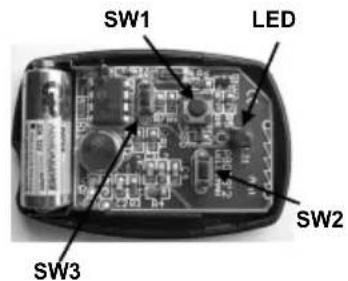

Open de behuizing :

open

Code wijdzigen :

• Hou SW1(*) (linkerknop) ingedrukt
• Druk driemaal kort op de 'program'-knop (SW3). De LED za 3 keer knipperen
  Laat SW1 los
  Uw unieke 32-bits code is gegenereerd en opgeslagen

Omtering te keren maar de standardcode:

• Hou SW1 (linkerknop) ingedrukt.
• Hou de 'program'-knop (SW3) ingedrukt.Na +/- 10s za de LED 5 keer knipperen.
  Laat beide knoppen los.
• De zender is nu terug op de standardcode ingesteld.

GEBRUIK

1) Gebruik van de RGB-controller met meegeleverde RF-afstandbediening:

Linkerknop: selectoren van het effect (druk tot het effect wijzigt, leds dovenuitCUSEN elk effect)

Effect #	Omschrijlving effect	Instelbare snelheid
0	Statisch rood	x
1	Statisch groen	x
2	Statisch blauw	x
3	Statisch geel	x
4	Statisch cyaan	x
5	Statisch magenta	x
6	Statisch wit	x
7	Plotse overgang rood-groen-blauw-geel-cyaan-magenta	✓
8	Fade rood ⇒ groin ⇒ blauw ⇒ rood	✓
9	Looplicht rood ⇒ groin ⇒ blauw	✓
10	Vlam effect (3 onafhankelijkke vlammen)	✓
11	Plotse overgang tussen alle 40 kleuren in geheugen 1..5	✓
12	Fade tussen 8 kleuren in geheugen 1	✓
13	Fade tussen 8 kleuren in geheugen 2	✓
14	Fade tussen 8 kleuren in geheugen 3	✓
15	Fade tussen 8 kleuren in geheugen 4	✓
16	Fade tussen 8 kleuren in geheugen 5	✓
17	Willekeurige fade	✓

Rechterknop: selecteren van de snelheid

Houd ingedrukt tot de leds knipperen. Elke druk op de knop vermindert de snelheid. Er zijn 8 snelheden beschikbaar. Is de minimale snelheid ingesteld, dan za de controller bij een volgende druk overgaan maar de maximale snelheid.

Uitschakeling:

Houd beiden drukknoppen ingedrukt tot de display uitschakelt. De uitschakeling worden bevestigd door een korte flits (huidige effect en snugheid worden in het geheugen opgeslagen en bij een volgende inschakeling opnieuw actief).

Inschakeling:

Houd een toets ingedrukt tot de uitgangen opniewin schakelen.

De controller laten reageren op een zender:

Dezelfde procedure als de uitschakeling. De{nieuwe zender wordt in het geheugen opgeslagen. De controller reageert nichteer op de eerder opgeslagen zender.

De controller latent reageren op versuscheidene zenders:

Zenders: stel de fabriekscode in.

Laat de controller reageren op deze zender. Alle andere zenders ingesteld met de fabriekscode können de controller aansturen.

2) Gebruik van de RGB-controller met optionele USBaar RF zender:

Met de optionele Velleman-zender K8074 kut u de RGB-controller vanaf een pc aansturen, zowel met de demosoftware als met een eigen software.

Meen pc kunt u:

Een effect selecteren
Een snelheid instellen
Het kleurenpallet opgeslagen in de RGB-controller wijzigen
Eigen kleuren aanmaken
Tot 7 toestellen adresseren, wat ontelbare möglichkheden biedt

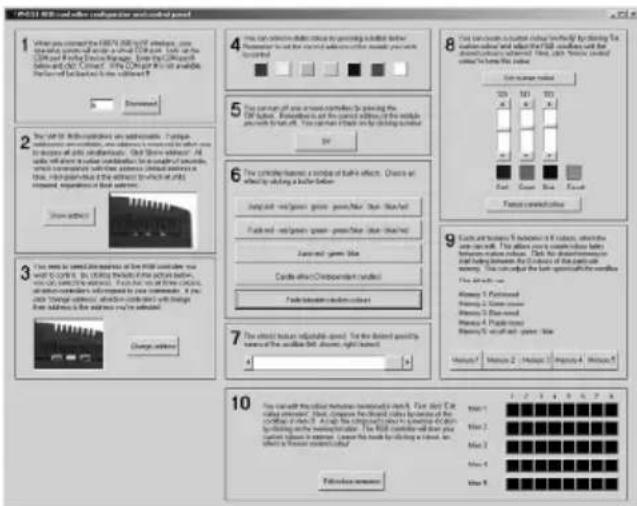

Screenshot van de demosoftware:

Hoe de demosoftware te gebruiken:

De demosoftware geeft alle möglichke functies van de VM151 RGB- controller wee. U kunt zowel de demossoftware gebruiken als een eigien software schrijven, wat heel gemakkelijk kan. De parameters van de COM-poort+zijn 2400,N,8,1.

Start de demosoftware en plaats de muispointer op een knop. Een tooltip toont aan welke string u maar de K8074要去 zenden om de functie uit te voeren. Om u ervan te vergewissen dat elk commando goed is ontvangen, raden we aan elke string 10 maal opeenvolgend door te sturen. U kunt naturulijk ook de broncode van de demosoftware analyseren.

Download: www.velleman.eu

Reparaties mogen uitsluitend utgevoerd worden door vakkundige personen.
Installer de module niet op plaatsen met staand of stromend water of in ruimtes met een te hoge vochtigheidsgraad. Binnengebruik enkel!
Vermijd een ruwe behandeling. Stoten of laten vallen konnen emstige schade aanbrengen.
Overschrijdt nooit de opgegeven veilligeidswaarden in de specificaties.
Vermits de veiligheid vereisten verschillen van plaats tot plaats, dient Uervoar te zorgen dat Uw montage voldoet aan de plaatselijke geldende vereisten.
Zorgt ervoor dat u met alle bedieningselementen vertrouwd raakt, wanner U met het toestel za werken.
Velleman modules zin niet geschicht voor gebruik in of als gedeelte van systemen weke levensfuncties in stand honden of systemen welke gevaarlijke situations van gelijk welke aard kannen voroorzaken.

Belangrijke milieu-informatie betreffende dit product

Dit symboop op het toeistel de verpaktig geert aan dat, als het na zijn levenscylus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuellt batterijen) Niet bij het gewone huishoudelijk afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U dient dit toestel maar uw verdeler ofaar een lokaal recyclagepunt te brengen. Respecteer deplaatselijke milieuwetging. Heeft u vragen, contacteer dan de plaatselike autoriteiten inzake afvalverwildering.
