BEDIENUNGSANLEITUNG VM151 VELLEMAN

RGB-controller mir RF-Fernbedienung 18

EIGENSCHAPPEN & TECHNISCHE GEGEVENS

TECHNISCHE GEGEVENS :

Herzlichen Dank für den Kauf these module. Lesen Sie Bttte aufmerksam die Bedienunggsanleitung, so dass sie das Gerat richtig benutzen.

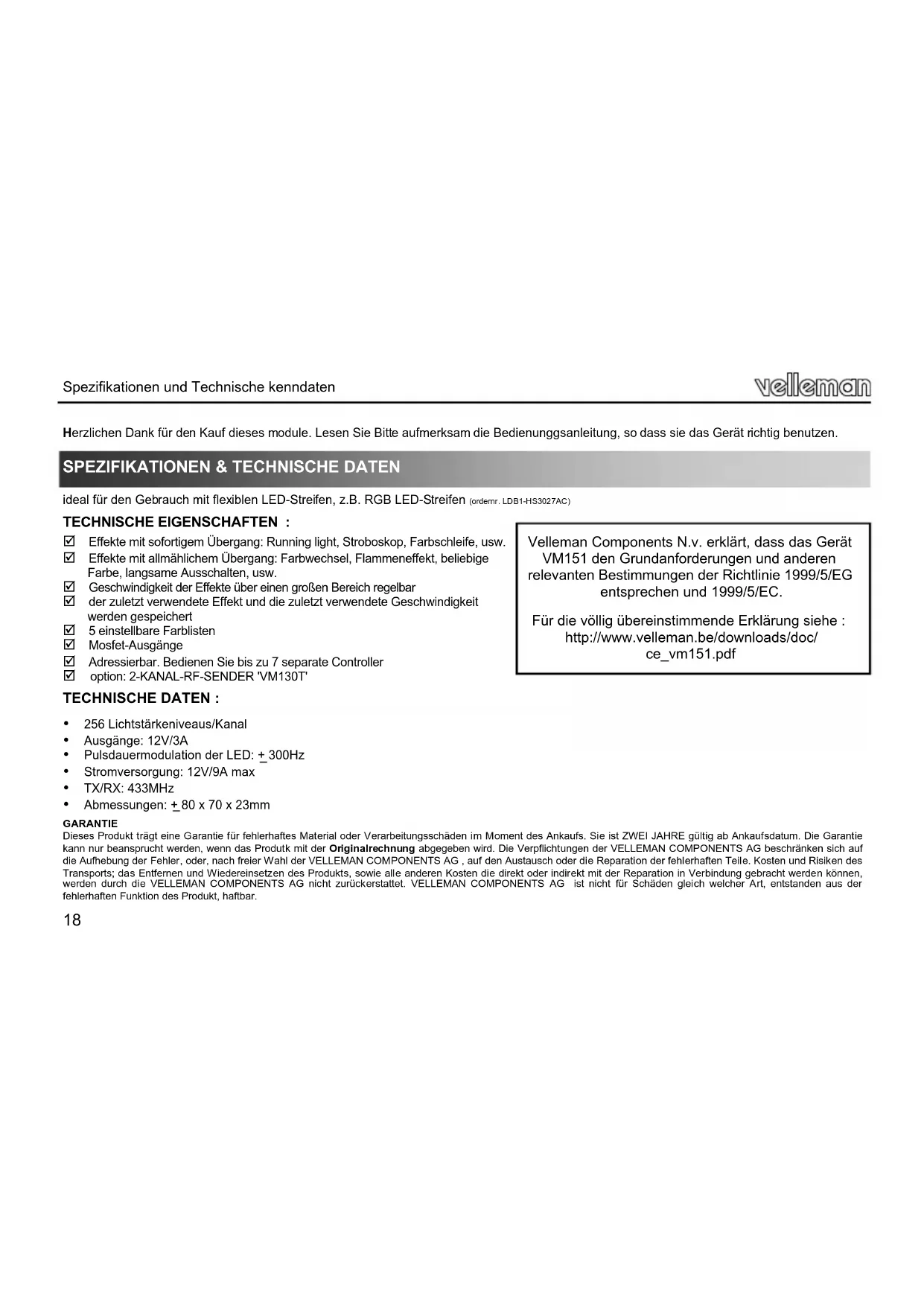

SPEZIFIKATIONEN & TECHNISCHE DATEN

ideal for den Gebrauch mit flexiblen LED-Streifen, z.B. RGB LED-Streifen (ordern. LDB1-HS3027AC)

TECHNISCHE EIGENSCHAFTEN :

Effekte mit sofortigem Übergang: Running light, Stroboskop, Farbschleife, usw.
Effekte mit allmählichem Übergang: Farbwechsel, Flammeneffekt, beliebige Farbe, langsame Ausschalten, usw.
Geschwindigkeit der Effekte über einen großen Bereich regelbar
der zuletzt verwendete Effekt und die zuletzt verwendete Geschwindigkeit werden gespeichert
5 einstellbare Farblisten
Mosfet-Ausgange
Adressierbar. Bedienen Sie bis zu 7 separate Controller
option: 2-KANAL-RF-SENDER 'VM130T

Velleman Components N.v. erklart, dass das Gerät VM151 den Grundanforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entsprechen und 1999/5/EC.

Für die vollig übereinstimmende Erklärung siehe: http://www.VELleman.be/downloads/doc/ ce_vm151.pdf

TECHNISCHE DATEN :

256 Lichtstärkeniveaus/Kanal
Ausgange: 12V/3A
Pulsdauermodulation der LED: + 300Hz
Stromversorgung: 12V/9A max
TX/RX:433MHz
Abmessungen: +80× 70× 23mm

GARANTIE

Dieses Produkt tragt eine Garlntie fur fehlerhaftes Material oder Verarbeitungsschaden im Moment des Ankaufs. Si ist ZWEI JAHRE gttig ab Ankaufsdatum. Die Garlntie kann nur beansprucht werden, wenn das Produkt mit der Originalrechnung abgegeben wird. Die Verpflichtungen der VELLEMAN COMPONENTS AG beschränken sich auf die Aufhebung der Fehler, oder, nach frei Wahl der VELLEMAN COMPONENTS AG, auf den Austausch oder die Reparation der fehlerhaften Teile. Kosten und Risiken des Transports; das Entfern und Wiedereinsetzen des Products, sowie alle anderen Kosten die direkt oder indirect mit der Reparation in Verbindung gebracht werden konnen, werden durch die VELLEMAN COMPONENTS AG nicht zuruckerstattet. VELLEMAN COMPONENTS AG ist nicht fur Schaden具有良好 welcher Art, entstanden aus der fehlerhaften Funktion des Produkt, haftbar.

ANSCHLUSS

Glühlampe oder Halogenlampe:

verbinden Sie die Lampe mit Ausgang R, G oder B.

Die Polarität ist nicht wichtig. 3A/Kanal max. (36W@12V).

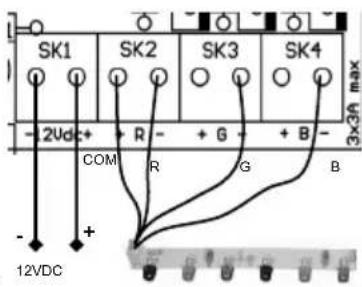

LED-Streifen mit gemeinsamer Anode (+):

verbinden Sie die gemeinsame Anode mit (+) der 12VDC-Stromversorgung.

Verbinden Sie die Kathode (-) jeder Farbe mit (-) von

R, Goder B des VM151.

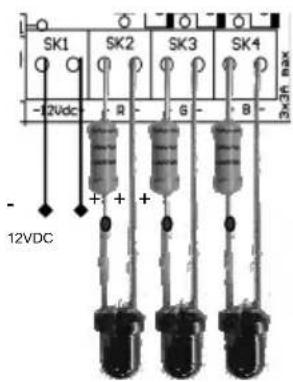

LED

Max. Verbrauch des 3A/Kanals.

die LEDs brauchen einen Vorwiderstand (R4, R5 oder R6).

Überprüfen Sie den Spanningsabfall der LED. (Kontrollieren Sie die technischen Daten des Herstellers).

Faustregel: rot: 1.7V, grün: 2V, blau: 3...4V

Überprüfen Sie danach die notwendige LED-Spannung.

Beispel:

Rote LED, Spannungsabfall von 1.7V, erforderlicher Strom: 20mA

Berechnung Widerstand: (12V-1.7V) / 0.020 = 515 Ohm (wahlen Sie den nachsten Wert, z.B. 560 Ohm)

Berechnung Nennleistung Widerstand: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (wahlen Sie einen Widerstand von 0.25W)

SENDER-ANWEISUNGEN

Der Sender wird mit einem werkseingesestten Standardcode gefleiert.

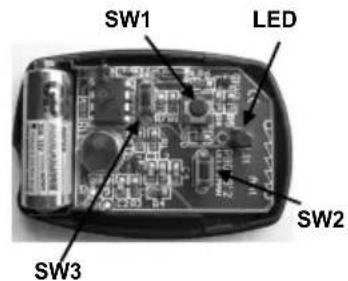

Öffnen Sie das Gehäuse:

Öffnen

den Codeändern:

• Halten Sie SW1(*) (linke Taste) eingedrückt
• Drücken Sie dreimal kurz auf die Programm-Taste (SW3). Die LED wird dreimal blinken.
• Lassen Sie SW1 los
• Ihr einzigartiger 32-Bit Code ist generiert und gespeichert worden

Kehren Sie zum Standardcode darüber :

• SW1 (linke Taste) eingedrückt halten
  Die Programm-Taste (SW3) eingedrückt halten. Nach +/- 10Sek wird die LED fumfmal blinken.
  Die beiden Tasten loslassen
  Ihr Code ist gelöscht worden

ANWENDUNG

Linke Taste: einen Effekt wahlen (drücken Sie bis sich der Effektändert, die LEDs erlösen zwischen jedem Effekt).

Effekt #	Umschreibung Effekt	Einstellbare Geschwindigkeit
0	Statisches Rot	✘
1	Statisches Grün	✘
2	Statisches Blau	✘
3	Statisches Gelb	✘
4	Statisches Cyan	✘
5	Statisches Magenta	✘
6	Statisches Weiß	✘
7	Unvermittelter Übergang Rot-Grün-Blau-Gelb-Cyan-Magenta	✓
8	Fade Rot ⇒ Grün ⇒ Blau ⇒ Rot	✓
9	Running Light Rot ⇒ Grün ⇒ Blau	✓
10	Flammeneffekt (3 unabhängige Flammen)	✓
11	Unvermittelter Übergang zwischen allen 40 Farben im Speicher 1..5	✓
12	Fade zwischen 8 Farben in Speicher 1	✓
13	Fade zwischen 8 Farben in Speicher 2	✓
14	Fade zwischen 8 Farben in Speicher 3	✓
15	Fade zwischen 8 Farben in Speicher 4	✓
16	Fade zwischen 8 Farben in Speicher 5	✓
17	Fade: willkürliche Farben	✓

Rechte Taste: die Geschwindigkeit wahren

Halten Sie die Taste gedrückt bis die LEDs erloschen. jeder Tastendruck verringt die Geschwindigkeit. Es gibt 8 Geschwindigkeiten. Ist die min. Geschwindigkeit eingestellt, so wird der Controller bei einem folgenden Tastendruck auf die max. Geschwindigkeit umschalten.

Ausschaltung:

Halten Sie beide Tasten gedrückt bis das Display ausschaltet. Die Ausschaltung wird mit einem kurzen Blitz bestätigt. (aktueller Effekt und aktuelle Geschwindigkeit werden gespeichert und bei folgender Einschaltung wieder aktiv).

Einschaltung:

Halten Sie eine Taste gedrückt bis die Ausgänge wieder einschalten.

Der Controller auf einen Sender reagieren让他们：

Dasselbe Verfahren als das Verfahren bei Ausschaltung. Der neue Sender wird gespeichert. Der Controller reagiert nicht mehr auf vorher gespeicherte Sender.

Der Controller auf verschiedene Sender reagieren setzen:

Setzen Sie alle Sender zureck und stellen Sie die Werkseinstellungen ein.

Lassen Sie den Controller auf diesen Sender reagieren. Alle anderen Sender, die mit den Werkseinstellungen eingestellt worden sind, können den Controller steuern.

2) Den RGB-Controller mit optionalem USB auf RF-Sender verwenden:

Mit dem optionalen Velleman-Sender K8074 konnen Sie den RGB-Controller ab einem PC steuern, sowohl mit der Demosoftware als auch mit eigener Software steuern.

Mit einem PC können Sie:

Einen Effekt wahlen
Eine Geschwindigkeit einstellen
Die Farbskala, die im RGB-Controller gespeichert wurde,ändern
Eigene Farben kreieren
Bis zu 7 Geräe adressieren. Dies bietet unzählige MÖglichkeiten

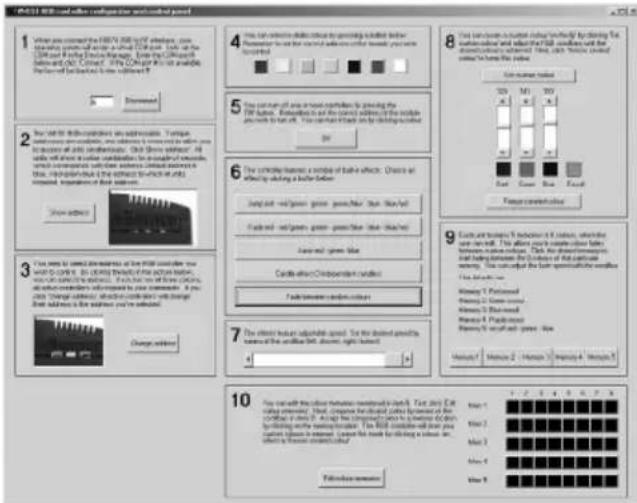

Screenshot der Demosoftware:

Wie die Demosoftware verwenden:

Die Demosoftware zeigt alle möglichen Funktionen des VM151 RGB-Controllers an.
Sie können nicht nur die Demosoftware verwenden, sondern auch ein eigene Software schreiben. Dies ist einfach. Die Parameter des COM Anschlusses sind 2400,N,8,1.

Starten Sie die Demosoftware und stellen Sie den Hauszeiger auf eine Taste. Ein Tooltipp zeigt an, welche Reihung Sie dem K8074 senden müssen, um die Funktion zu realisieren. Damit jeder Befehl gut empfangen ist, raten wir, jeder Reihung 10 Mal nacheinander zu senden. Sie konnen tatsächlich auch den Quellcode der Demosoftware analysieren.

Herunterladen: www.velleman.eu

Lassen Sie Reparaturen durch Fachleute erfolgen
Installieren Sie das Modul nicht in einer Umgebung mit stehendem oder fließendem Wasser oder in einer sehrfeuchten Umgebung
Gehen Sie behutsam mit dem Modul um. Es fallen lessen, kann die Leiterplatte und das Gehäuse beschädigten.
■ Überschreiben Sie nie die in den technischen Daten erwähnten Eingangsgrößen.
Sicherheitsvorschriften können sichändem,itte beachten Sie die lokalen Vorschriften Ihres Landes.
Machen Sie sich mit allen Bedierungseinlement vertraut, wenn Sie mit dieser Gerät arbeiten.
Der von Ihnen gkaute Bausatz ist aber fur den Privatgebrauch konziert und nich fur den Einsatz in Lebenserhaltenden oder Lebensrettenden Systemen oder unter auergewohnlichen Umweltbedingungen (Ex-systeme) geeinet.
