HSRM10000 - Détecteur de fumée ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de fumée optique
Marque et modèle	ABUS HSRM10000
Dimensions (hauteur × diamètre)	34 mm × 102 mm
Alimentation	1 pile 9 V (alcaline ou lithium)
Durée de vie de la pile	Alcaline : 3 ans max. / Lithium : >3 ans
Avertissement pile faible	Bip toutes les minutes pendant environ 30 jours
Principe de détection	Photoélectrique (réflexion)
Niveau sonore d'alarme	≥ 85 dB à 3 mètres
Indication visuelle	LED clignote toutes les 47 secondes
Surface surveillée (intérieur)	Jusqu'à 40 m²
Plage de température de fonctionnement	0 °C à +45 °C
Humidité admissible	10 % à 90 %
Consommation électrique	25 mA max.
Norme	EN 14604-2005
Utilisation	Intérieur uniquement
Montage	Au plafond, à au moins 15 cm des murs et 50 cm des coins
Test de fonctionnement	Appuyer sur le segment inférieur du couvercle pendant 5 secondes
Entretien et nettoyage	Dépoussiérer par aspiration ou soufflage ; surface avec un chiffon humide (sans eau à l'intérieur)
Sécurité	Ne pas peindre, ne pas couvrir, ne pas ouvrir ; remplacer tous les 10 ans
Garantie	2 ans (hors pile) sur défauts matériels ou de fabrication
Contenu de la livraison	Détecteur avec pile, instructions de service, matériel d'installation

FOIRE AUX QUESTIONS - HSRM10000 ABUS

Où installer le détecteur de fumée HSRM10000 ?

Installez le détecteur au plafond, au centre de la pièce. Évitez les cuisines, salles de bain et garages. Maintenez une distance d'au moins 15 cm des murs et 50 cm des coins.

Comment tester le détecteur ?

Appuyez sur le segment inférieur du couvercle du boîtier pendant environ 5 secondes. L'alarme doit retentir. Vous pouvez aussi utiliser le spray d'essai ABUS RM.

Que faire si le détecteur émet des bips toutes les minutes ?

C'est le signe d'une pile faible. Remplacez la pile par une neuve de même type (9 V alcaline ou lithium) dans les 30 jours suivant le premier bip.

Quelle pile utiliser pour le HSRM10000 ?

Utilisez une pile 9 V de qualité : alcaline (Duracell MN1604, Energizer 522) ou lithium (EVE CR9V-P, Ultralife U9VL-J-P). Ne rechargez jamais les piles non rechargeables.

Comment nettoyer le détecteur de fumée ?

Aspirez doucement les ouvertures de ventilation ou soufflez la poussière. Nettoyez la surface avec un chiffon légèrement imbibé d'eau savonneuse. Ne laissez pas pénétrer de liquide à l'intérieur.

Le détecteur peut-il être peint ou recouvert ?

Non. La peinture ou tout revêtement peut obstruer les ouvertures et empêcher le bon fonctionnement. Le détecteur doit rester libre.

Quelle est la durée de vie du détecteur ?

Il est recommandé de remplacer le détecteur tous les 10 ans. La pile doit être changée dès qu'elle est faible ou tous les 3 ans pour les piles alcalines.

Comment éteindre une fausse alarme ?

L'alarme s'arrête automatiquement lorsque la fumée ou les vapeurs ont disparu de la chambre de mesure. Si elle persiste sans raison, aérez la pièce ou vérifiez la propreté du détecteur.

Le détecteur fonctionne-t-il en cas de coupure de courant ?

Oui, il est alimenté par pile et continue de fonctionner même sans électricité. Vérifiez régulièrement l'état de la pile.

Que faire en cas de déclenchement de l'alarme (incendie) ?

Quittez immédiatement le bâtiment, fermez les portes derrière vous, prévenez les voisins, appelez les pompiers depuis l'extérieur. Ne perdez pas de temps à prendre des objets.

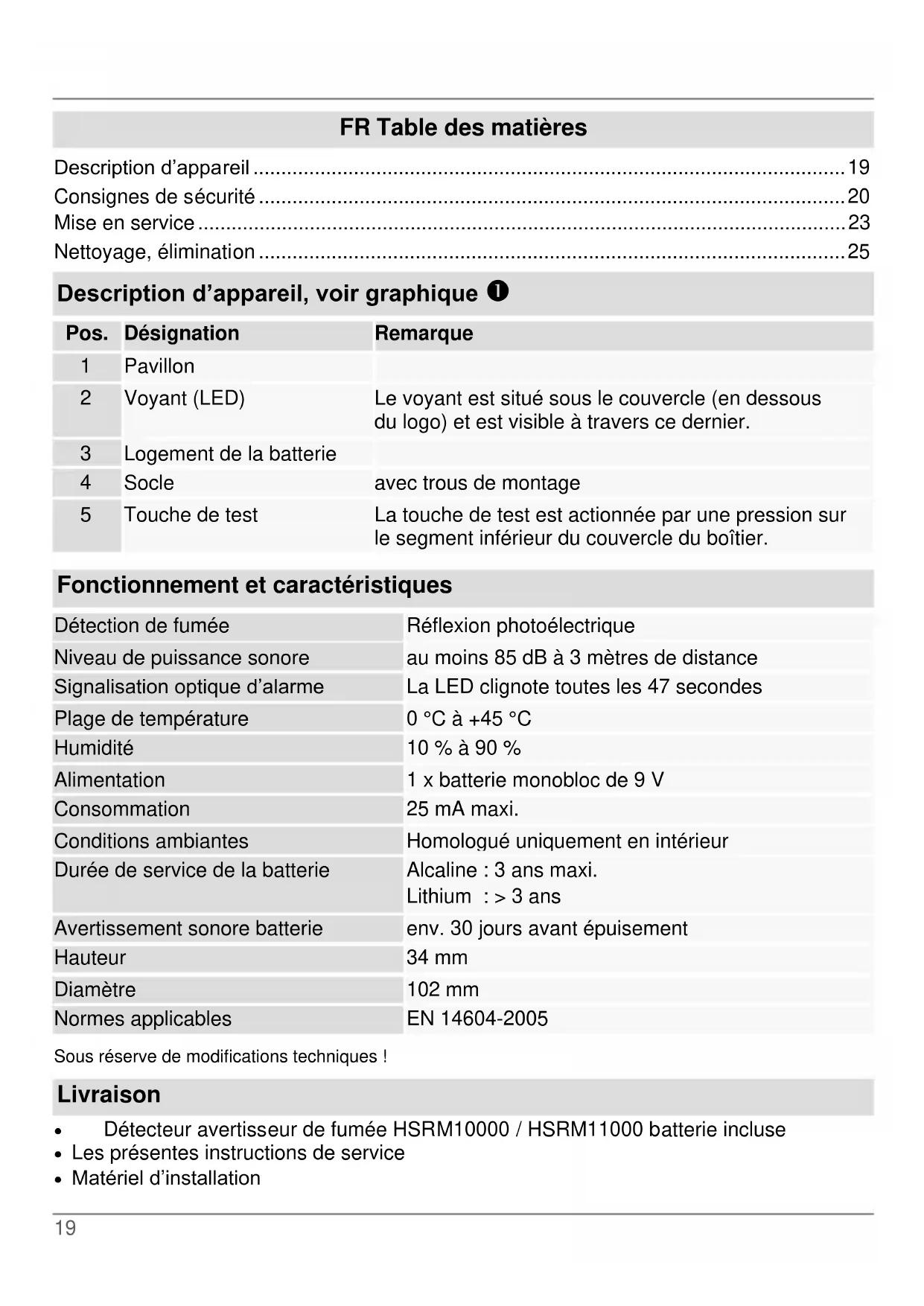

MODE D'EMPLOI HSRM10000 ABUS

Description d'appareil 19
Consignes de sécurité 20
Mise en service 23
Nettoyage, elimination 25

Description d'appareil, voir graphique ①

Pos.	Désignation	Remarque
1	Pavillon
2	Voyant (LED)	Levoyant est situé sous le couvercle (en dessous du logo) et est visible à travers ce dernier.
3	Logement de la batterie
4	Socle	avec trough de montage
5	Touché de test	La touche de test est actionnée par une pression sur le segment inférieur du couvercle du boîtier.

Fonctionnement et caractéristiques

Détection de fumée	Réflexion photoélectrique
Niveau de puissance sonore	au moins 85 dB à 3 mètres de distance
Signalisation optique d'alarme	La LED clignote toutes les 47 secondes
Plage de température	0 °C à +45 °C
Humidité	10 % à 90 %
Alimentation	1 x batterie monobloc de 9 V
Consommation	25 mA maxi.
Conditions ambiantes	Homologué uniquement en interieur
Durée de service de la batterie	Alcaline : 3 ans maxi. Lithium : > 3 ans
Avertissement sonore batterie	env. 30 jours avant épuisement
Hauteur	34 mm
Diamètre	102 mm
Normes applicables	EN 14604-2005

Sous réserve de modifications techniques!

Livraison

Detecteur avertisseur de fumee HSRM10000 / HSRM11000 batterie incluse
- Les Presents instructions de service
- Matériel d'installation

Signification des symboles

Les symboles ci-dessous sont utilisés dans les instructions et sur l'appareil :

Symbole	Terme signalé	Signification
	Avertissement	Avertissement de risques de blessures ou de risques pour votre santé.
	Avertissement	Avertissement de risques de blessures ou de risques pour votre santé liés à une tension électrique.
	Important	Consignes de sécurité concernant d’eventuels endommagement de l’appareil/des accessoires.
	Remarque	Signalisation d’informations importantes.

Avertissement

• Les gaz, les vapeurs, la chaleur et la lueur du feu/les flammes ne sont pas détectés par les détecteurs avertisseurs de fumée! Des détecteurs munis d' éléments sensibles spéciaux sont nécessaires à cet effet!
• Il se peut que les personnes ayant des problèmes d'ouïe n'entendant pas l'alarme! Des détecteurs avec signalisation optique supplémentaire sont disponibles à cet effet!
• Les détecteurs de fumée permettent de sauver la vie. Veuillez donc, pour votre propre sécurité, tester régulièrement la batterie et le bon fonctionnement du détector. Dans le cadre d'une utilisation quotidienne, il convient de ne pas oublier qu'un détector avertisseur de fumée n'est pas à même d'empêche un incendie, mais qu'il se charge uniquement de signaler un tel incendie, le cas échéant. Veuillez, pour votre propre sécurité, replacer le détector avertisseur de fumée au plus tard tous les 10 ans.
• En présence de rayonnements electromagnétiques intenses, des anomalies de fonctionnement risquent de se produit. Evitez donc une installation à proximé d'appareils à rayonnement electromagnétique ou d'aimants puissants

Le détector avertisseur de fumée fonctionne d'après le principe optique et dispose d'une chambre de mesure, dans laquelle le système mesure les particules de fumée y PENÉTRANT.

Lors d'un dépassement du seuil d'alarme, une alarme acoustique puissant retentit.

L'alarme s'arrête des que la chambre de mesure est a nouveau vide de toute fumée.

Périmètre surveillé : 40 m² en interieur
- Fonctionnement sur batterie (1 batterie de 9 V)
- Détction automatique de l'etat de la batterie
- Contrôle du logement de la batterie (montage du détecteur avertisseur de fumée uniquement possible à l'issue de l'introduction de la batterie)
Voyant (DEL) et signalisation d'alarme sonore
- Montage simple

Garantie:

• Le plus grand soin est apporté à la conception et à la fabrication des produits ABUS qui sont conformes aux normes en vigueur.
• La garantie couvre uniquement les vices resultant de defaults matériels ou de fabrication présents au moment de la vente. En présence d'un defaulted matériel ou de fabrication prouvé, le détecteur avertisseur de fumée est réparé ou remplace au gré du donneur de garantie.
• La garantie se termine, dans de tels cas, à expiration de la durée à courir par la garantie d'origine. Tout droit au-delà de cette date est explicitement exclu.
• Les batteries jointes à la livraison sont exclues de la garantie.
• ABUS décline toute responsabilité pour des vices et dommages resultant du milieu ambiant (par ex. avaries de transport,emploi de la force, manutention incorrecte), d'une utilisation incorrecte, de l'usure normale ou de la non-observation des générées instructions.
• En cas d'une demande dans le cadre de la garantie, il convient de joindre au détecteur faisant objet de la réclamation l'original du justificatif d'achat sur lequel est mentionné la date d'achat ainsi qu'une brève description du défaut.
• Si vous deviez constater un début déjàprésent sur le détecteur avertisseur de fumée à l'achat, adressez-vous directement à votre revendeur au cours des deux premières années.

Utilisation conforme

Utilisez uniquement l'appareil aux fins pour lesquelles il a ete construit et concu! Toute autre utilisation est considere comme non conforme!

Le present apparéil ne doit être utilisé que pour ce qui suit :

• la détction d'incendie ou de fumée chez les particuliers.

Déclaration de conformité

« ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, D-86444 Affing, déclare ci-après que l'appareil HSRM 10000 ou HSRM 11000 est conforme aux exigences essentielles et aux autres prescriptions correspondantes de la Directive CEM 2004/108/CE »

La déclaration de conformité est disponible à l'adresse suivante: www.abus.com

Avertissement

Afin d'éviter une panne de l'appareil, tener compte de ce qui suit :

• L'appareil ne doit pas être couvert!
  L'appareil ne doit etre ni peint ni tapisse!
• Vous ne doivent enaucun cas ouvrir ou réparer l'appareil, car un parfait fonctionnement ne pourrait pas être assured dans un tel cas. Un non-respect entraîne la déchéance de la garantie.
• A l'issue d'une chute de l'appareil ou en présence d'autres endommagement decouulant d'une chute, son utilisation n'est plus autorisée.
• Si vous remettez l'appareil à un tiers, vous devez également remettre les Presents instructions.

Avant la mise en service

Avertissement

• Ne pas laisser les emballages à portée des enfants - risque d'asphyxie !
• Retirer tout emballage avant d'utiliser l'appareil.

Que faire en cas de déclenchement d'une tonalité d'alarme ?

Quitter immédiatement l'habitation! Chaque seconde compte. Donc ne pas perdre de temps à s'habiller ou à essayer d'emmener des objets de valeur. Utiliser les issues de secours!
- Avertir et Emmener les voisins avec soi, notamment les enfants et les personnes ayant des problèmes d'ouïe !
- Ne pas ouvrir de portes sans en vérifier la surface aparavant. Si la porte est chaude ou en présence de fumée derrière cette dernière, ne pas ouvrir la porte concernée! Utiliser une autre issue de secours. Si la surface de la porte est froide, la pousser de l'épaule, entrebailler la porte et être pré à la refermer, si de la chaleur, des flammes et de la fumée devant pénétrer.
Si l'air est enfume, séjourner pres du sol et, si possible, respirer à travers un tissu humide.
- Fermer les portes en sortant de la pièce.
- Àprous avoir quitté le bâtiment, se rendre au point de rencontres convenu et ne pas renton à nouveau dans le bâtiment.
Appeler les pompiers de I'extérieur du bâtiment.
Donner aux pompiers des informations sur la situation à l'intérieur de l'habitation.

Sites de montage recommandés, voir graphique ②

• Placer le détecteur averitisseur de fumée directement au plafond, au centre de la pierce.
• Les pieces sont, de préférence, les pieces deSEDJour, les chambres à coucher et les.
  chambres d'enfants.
• En présence de plusieurs chambres à coucher, monter d'autres détecteurs avertisseurs de fumée dans chaque chambre.
• Pour surveiller les couloirs, des détecteurs avertisseurs de fumée devraient également y'être montés, car des incendies éclatent notamment facilement dans les cages d'escalier (effet de cheminée). Plusieurs détecteurs sont nécessaires, le cas échéant, lorsque les couloirs sont longs.
• La distance entre les détecteurs ne devrait pas dépasser 8 m.
  Lors d'un montage au plafond, il faut tener compte du fait que les détecteurs doivent se trouver au moins à 15 cm du mur et à au moins 50 cm de tout coin.

Avertissement

Afin d'exclure une anomalie de fonctionnement du détecteur avertisseur de fumée, les sites de montage ci-dessous sont à éviter :

• Les endroits sujets à des variations de température dépassant la plage de fonctionnement prévue (+0 °C à +45 °C).
• Les endroits où un courant d'air risque de retenir la fumée loin du détecteur, par ex. pres de fenêtres, de portes ou de cheminées de ventilation.
• Les endroits auxquels des vapeurs, une humidité accrue ou des gaz d'échéppement risquent de déclencher de fausses alarmes, tels que dans les cuisines, les salles de bain et les garages.
• Les endroits auxquels de la poussière et de la salissure en quantité élevé risquent d'alterer le fonctionnement du détecteur.
• Au point le plus élevé de pieces à pignon. La distance par rapport au point le plus élevé (la pointe du pignon) doit être d'au moins 30 cm.

Installation et montage, voir graphique 3

Avertissement

• Assurez-vous, lors du marquage des trough à percer, de l'absence de lignes/ de cables électriques et de tuyaux ou autres composants d'installation importants derrière le site de montage!
• En cas de doute, demandez conseil avant de commencer à percper!

• Si vous foulez installer le détecteur avertisseur de fumée dans un vehicule, tel qu'une remorque de camping, une caravane, contactez impératifement le constructeur du vehicule ou son concessionnaire sur site. Il peut vous indiquer les sites de montage appropriés!

• Detacher le détector avertisseur de fumée de son embase en tournant en sens inverse des aiguilles d'une montre. Marquer les trous àencer à travers l'embase du boîtier.

• Faire les trouss requis, monter les douilles nécessaires et visser fermement l'embase du détecteur.
• Introduire la batterie (voir graphique ①) et fixer le détector avertisseur de fumée à son embase en tournant dans le sens des aiguilles d'une montre. Le détector est doté d'un dispositif de sécurité empêchant son montage sans batterie.
• Dans l'impossibilité de fixer le détecteur averitisseur de fumée à son embase : vérifiez si la batterie a ete introduite et raccordee correctement.

Mise en service et contrôle de fonctionnement (test)

Le détector avertisseur de fumée est pret à fonctionner des que la batterie a ete introduite.
Sous le couvercle du boitier se trouve un voyant de contrôle s'allumant toutes les 47 secondes et indiquant que la batterie est utilisée correctement ainsi que la presence d'un courant suffisant pour déclencher une alarme.
- Contrôler régulièrement le fonctionnement du détecteur : pressez (env. 5 secondes) sur le segment inférieur du couvercle du boîtier. Si la tonalité retentit, l'appareil fonctionne correctement et peut être fixé.
- Une autre solution pour tester le détecteur aver剌isseur de fumee consiste a utiliser le spray d'essai RM faisant partie de la gamme d'ABUS. Lorsque le spray d'essai pénétre dans la chambre de détction, une tonalité d'alarme se déclenché et un test du fonctionnement du détecteur aver剌isseur de fumee est réalisé.

Remplacement de la batterie

• Si la batterie avait été faible, le détecteur averitisseur de fumée émet une fois par minute un bip (pendant env. 30 jours) rappelant de replacer la batterie.
• Lorsque ce signal retentit, la batterie doit être remplaquee.
• Toutefois, le détecteur avertisseur de fumée continue de fonctionner pendant cette période.
  Le détector avertisseur de fumée doit être controlé à l'issue de tout remplacement de batterie.
• Procedez, à cet effet, à un contrôle du fonctionnement, comme déscrit plus haut.

i

Remarque

Afin d'assurer une longue durée de service et un fonctionnement sur, nous recommendons l'utilisation des batteries de qualité suivantes :

HSRM10000: 9V Alkaline (Duracell MN1604, Energizer 522)
- HSRM11000: 9V Lithium (EVE CR9V-P, Ultralife U9VL-J-P)

Signalisation d'alarme et message d'erreur

Lors d'un dépassement du seuil d'alarme, une alarme puissant retentit.

L'alarme se poursuit, tant que de la fumée se trouve dans la chambre de détention.
L'alarme ne s'estint que des que toute la fumee a disparu de la chambre de détction.

Remarque

• L'appareil est sans entretien.
• Protégez l'appareil contre la poussière, l'encrassement et l'humidité.

Nettoyage

• Les détecteurs poussièreux doivent être nettoyés. Les dépôts de poussière dans les ouvertures de ventilation du détecteur peuvent être éliminés par aspiration ou par souffrage. Si nécessaire, la poussière peut être retiree à l'aide d'un pinceau.
  Lors d'un remplacement de la batterie, passez l'aspirateur doucement dans la chambre de mesure du détecteur avertisseur de fumée, afin de retarder les salissures/la poussière y ayant pénétré.
• La surface peut être nettoyée à l'aide d'un tissu légarement imbibé de dessive de savon.

Important

Veillez à ce que de l'eau ne pénétre pas à l'intérieur de l'appareil !
- Ne pas passer l'appareil au lave-vaisselle!
- N'utiliser ni Brosse coupante, pointue ou dure, ni produit de nettoyage récurant ou décapant!
- Ne pas utiliser de produits chimiques!
- Ne pas nettoyer à l'aide de liquides facilement inflammables!

Remarque concernant la Directive CE européenne relative aux déchets d'équipements ELECTriques et Electroniques

Pour des raisons écologiques, l'appareil ne doit pas être jeté avec les ordures menagères, lorsqu'il est mis au rebut après des années de service. Le recyclage peut avoir lieu par le biais des points de collecte correspondants prévu dans votre pays. Respectez les prescriptions locales lors du recyclage des matérieliaux.

Recyclez l'appareil conformément à la Directive europeenne relative aux déchets d'équipements électriques et électroniques 2002/96/CE - DEEE (ou WEEE : Waste Electrical and Electronic Equipment). Pour tous renseignements supplémentaires, adressez-vous aux autorités communales chargées du recyclage. Les points de reprise de vos appar兼ils usages sordispondibles, par exemple, à la mairie locale, auprès des déchetteries locales ou de votre revendeur.

Remarques sur l'utilisation de batteries

• Veiliez à ne pas laisser les batteries à portée des enfants. Les enfants risquent demettre les batteries à la bouche et de les avaler. Ceci risque d'entrainer de graves problèmes de santé. Dans un tel cas, se rendre immédiatement chez un médecin!
• Les batteries normales ne doivent être ni chargées, ni chauffées, ni jetées dans une feu nu (risque d'explosion).
• Remplacez assez tout des batteries faibles.
• Remplacer toujours toutes les batteries en même temps et utilisez des batteries d'un même type.

Important

• Les batteries qui fuent ou sont endommagées risque de provoquer des brûlures cutanées lors d'un contact avec la peau. Utilisez des gants de protection appropriés dans un tel cas. Nettoyez le logement des batteries avec un tissu sec.
• Les batteries normales ne doivent être ni chargées, ni chauffées, ni jetées dans un feu nu (risque d'explosion).

Remarque importante sur le recyclage de batteries

Votre produit utilise des batteries auxquelles la Directive européenne 2006/66/CE est applicable et qui ne doit pas'être jetées dans les ordures menagères normales.

Informez-vous des prescriptions en vigueur dans votre pays en matière de collecte séparée des batteries.

Le recyclage correct de batteries permet d'éviter des répercussions environnementales et de santé.

Vous trouvez ce symbole sur des batteries contenant des substances nocives :

Pb = batterie au plomb

Cd = batterie au cadmium

Hg = batterie au mercure

Remarque sur la Directive européen RoHS

L'appareil est conforme à la Directive RoHS. La conformité à la Directive RoHS signifie que le produit ou le composant ne contient aucune des substances ci-dessous dans une concentration supérieure aux concentrations maximales suivantes dans des matériaux homogènes, à moins que la substance ne fasse partie intégrante d'une application exclue de la Directive RoHS :

a) 0,1% de plomb (d'après le poids),
b) mercure,
c) chrome hexavalent,
d) biphenyle polybromé (PBB) et diphényllether polybromé,
e) 0,01% de cadmium (d'après le poids).

IT Indice
