Type product	Optische rookmelder
Merk en model	ABUS HSRM10000
Afmetingen (hoogte × diameter)	34 mm × 102 mm
Voeding	1 batterij 9 V (alkaline of lithium)
Levensduur van de batterij	Alkaline: max. 3 jaar / Lithium: >3 jaar
Waarschuwing bij lege batterij	Piept elke minuut gedurende ongeveer 30 dagen
Detectieprincipe	Foto-elektrisch (reflectie)
Geluidsniveau alarm	≥ 85 dB op 3 meter
Visuele indicatie	LED knippert elke 47 seconden
Bewaakt oppervlak (binnen)	Tot 40 m²
Bedrijfstemperatuurbereik	0 °C tot +45 °C
Toelaatbare luchtvochtigheid	10 % tot 90 %
Stroomverbruik	25 mA max.
Norm	EN 14604-2005
Gebruik	Alleen binnenshuis
Montage	Aan het plafond, minimaal 15 cm van muren en 50 cm van hoeken
Functioneringstest	Druk gedurende 5 seconden op het onderste segment van het deksel
Onderhoud en reiniging	Stofzuigen of wegblazen; oppervlak met een vochtige doek (geen water aan de binnenkant)
Veiligheid	Niet verven, niet bedekken, niet openen; elke 10 jaar vervangen
Garantie	2 jaar (exclusief batterij) op materiaal- of fabricagefouten
Inhoud van de levering	Melder met batterij, handleiding, installatiemateriaal

Veelgestelde vragen - HSRM10000 ABUS

Waar installeer ik de rookmelder HSRM10000?

Installeer de melder aan het plafond, in het midden van de kamer. Vermijd keukens, badkamers en garages. Houd een afstand van minimaal 15 cm van muren en 50 cm van hoeken aan.

Hoe test ik de melder?

Druk gedurende ongeveer 5 seconden op het onderste segment van het deksel. Het alarm moet afgaan. U kunt ook de testspray ABUS RM gebruiken.

Wat moet ik doen als de melder elke minuut piept?

Dit is een teken van een lege batterij. Vervang de batterij door een nieuwe van hetzelfde type (9 V alkaline of lithium) binnen 30 dagen na de eerste piep.

Welke batterij moet ik gebruiken voor de HSRM10000?

Gebruik een 9 V batterij van goede kwaliteit: alkaline (Duracell MN1604, Energizer 522) of lithium (EVE CR9V-P, Ultralife U9VL-J-P). Laad niet-oplaadbare batterijen nooit op.

Hoe reinig ik de rookmelder?

Stofzuig voorzichtig de ventilatieopeningen of blaas het stof weg. Reinig het oppervlak met een licht met zeepwater bevochtigde doek. Laat geen vloeistof binnendringen.

Kan de melder worden geverfd of bedekt?

Nee. Verf of elke bedekking kan de openingen verstoppen en de goede werking belemmeren. De melder moet vrij blijven.

Wat is de levensduur van de melder?

Het wordt aanbevolen om de melder elke 10 jaar te vervangen. De batterij moet worden vervangen zodra deze leeg is of elke 3 jaar voor alkaline batterijen.

Hoe schakel ik een vals alarm uit?

Het alarm stopt automatisch wanneer de rook of dampen uit de meetkamer zijn verdwenen. Als het zonder reden aanhoudt, ventileer dan de kamer of controleer de reinheid van de melder.

Werkt de melder bij stroomuitval?

Ja, hij wordt gevoed door een batterij en blijft werken, zelfs zonder elektriciteit. Controleer regelmatig de staat van de batterij.

Wat moet ik doen bij een alarm (brand)?

Verlaat onmiddellijk het gebouw, sluit deuren achter u, waarschuw buren, bel de brandweer van buitenaf. Verspil geen tijd met het meenemen van voorwerpen.

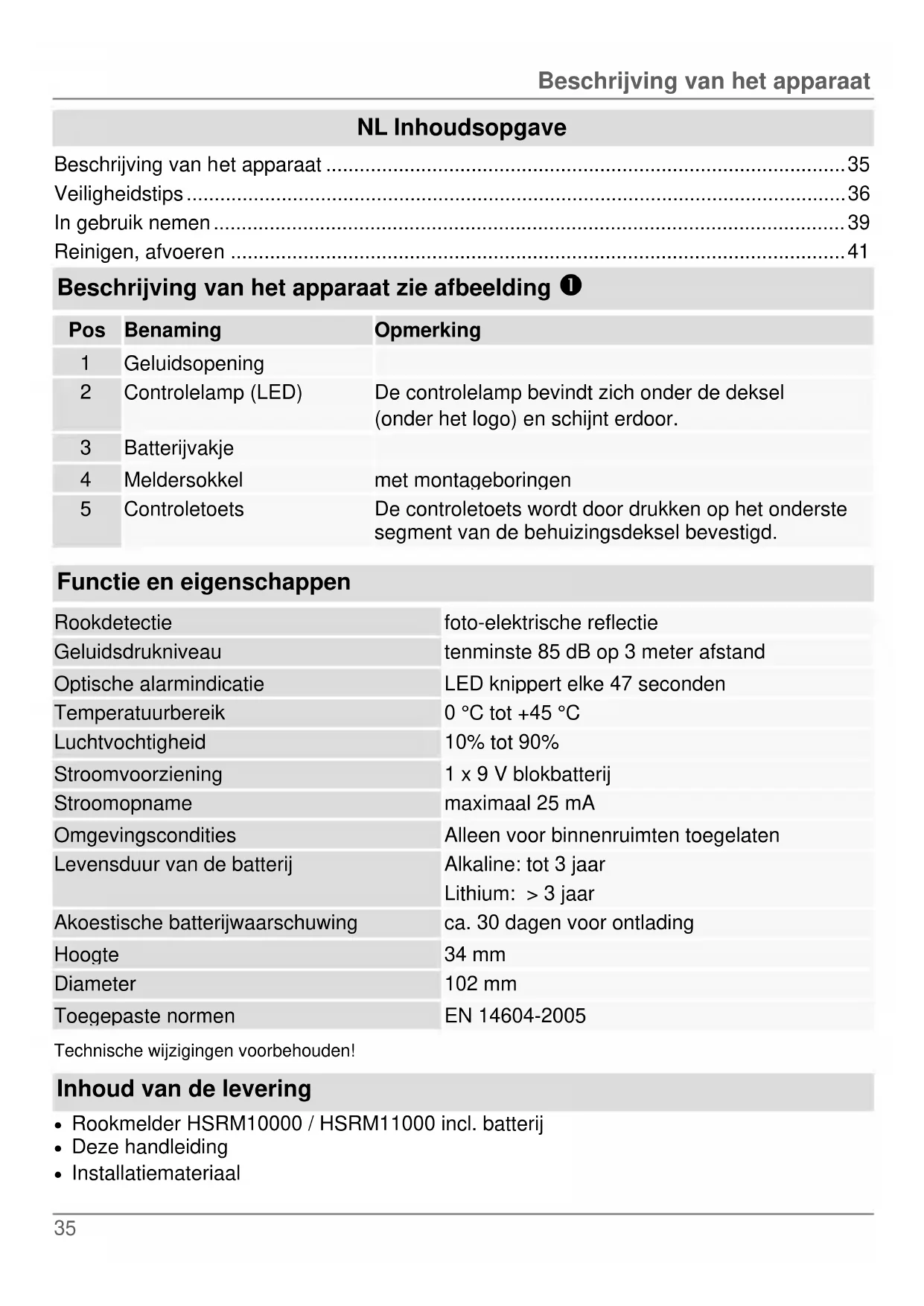

GEBRUIKSAANWIJZING HSRM10000 ABUS

NL Gebruikershandleiding

Beschrijving van het apparatus 35
Veiligheidstips 36
In gebruk nemen 39
Reinigen, afvoeren 41

Beschrijving van het apparaat zich afbeelding 1

Pos	Benaming	Opmerking
1	Geluidsopening
2	Controllamp (LED)	De controllamp bevindt zich onder de deksel (onder het logo) en schijnt erdoor.
3	Batterijvakje
4	Meldersokkel	met montageboringen
5	Controletoets	De controloets worden door drukken op het onderste segment van de behuizingsdeksel bevestigd.

Functie en eigenschappen

Rookdetectie	foto-elektrische reflectie
Geluidsdrukniveau	tenminste 85 dB op 3 meter afstand
Optische alarmindicatie	LED knippert elke 47 seconden
Temperatuurbereik	0 °C tot +45 °C
Luchtvochtigheid	10% tot 90%
Stroomvoorziening	1 x 9 V blokbatterij
Stroomopname	maximaal 25 mA
Omgevingscondities	Alleen voor binnenruimten toegelaten
Levensduur van de batterij	Alkaline: tot 3aar
	Lithium: >3aar
Akoestische batterijwaarschuwing	ca. 30ragen voor ontlading
Hoogte	34 mm
Diameter	102 mm
Toegepaste normen	EN 14604-2005

Technische wijzigingen voorbehonden!

Inhoud van de levering

• Rookmelder HSRM10000 / HSRM11000 incl. batterij
• Deze handleiding
  Installatiematerialiaal

Verklaring van symbolen

De volgende symbolen worden in de handleiding of op het apparaat gebruikt:

Symbool	Signaalwoord	Betekenis
	Waarschuwing	Waarschuwing voor gevaar voor letsel of gevaar voor de gezondheid.
	Waarschuwing	Waarschuwing voor gevaar voor letsel of gevaar voor de gezondheid door elektrische spanning.
	Belangrijk	Veiligheidstip voor möglich schade aan het apparaat/accessoires.
	Opmerking	Opmerking voor belangrijke informatie.

Waarschuwing

Gassen, dampen,itte en gloed van vuur/vlammen worden nicht herkend door de rookmelder! Hiervoor zichmelders met speciale sensoren nodig!
- Slechthorenden können het alarm nicht horen! Voor dergelijkke geallen zijn er melders met aanvullende optische signalering!
- Rookmelders helpen levens te redden. Daarom voor de eigeneiligkeit regelmatig de batterij en werkung van de melder testen. Bij de dagelijkse omgang要去 een worden gedacht dat de rookmelder geen brand kan verhinderen, maar slechts als signalering in het geval van een brand dien Gelieve voor de eigeneiligkeit de rookmelder minimaal elke 10aar te verrangen!
- Bij bijzonder hoge elektromagnetische stralingen können storingen optreden. Vermijd waarom installmentie in de buurt van apparaten die elektromagnetische straling uitzenden of sterke magneten.

De rookmelder werkt volgens het optische principe en bezit een meetkamer, waarin binnendringende rookpartikels worden gemeten.

Als de alarmdrempel worden overschreden, klinkt er een luid akoestisch alarm.

Het alarm worden uitgeschakeld, zodra de meetkamer weeer rookvrij is.

Bewaalke oppervlakte: 40m 2binnen een ruimte
- Batterijbedrijf (1 x 9 V-batterij)
- Automatische herkenning van de toestand van de batterij
- Batterijvakcontrole (de rookmelder kan alleen met geplaatste batterij gemonteerd worden)
- Optische contrôlelamp (LED) en akoestische alarmering
Eenvoudige montage

Garantie:

• ABUS-producten zijn met große zorgvuldigkeit geconcipieerd, vervaardigd en volgens de geldende voorschriften gekeurd.
• De garantie heeft uitsluitend betrekking op gebreken die te wijten zich aan materiaal- of fabrieksfouten op het tijdstip van verkoop. Bij bewijs van een materiaal- of fabrieksfout, worden de rookmelder na beoordeling van de garantiegever gerepareerd of verrangen.
• De garantie eindigt in dit geval met het aflopen van de oorspronkelijke garantieperiode. Verdere aanspraken zijn uitdukkelijkuitgesloten.
• De meegeleverde batterijen zijn uitgesloten van de garantie.
• ABUS is nicht aansprakelijk voor gebreken en schade die door inwerkingen van buitenaf (bijvoorbeeld door transport, geweld, foutieve bediening), verkeerde toepassing, normale slijtage of door Niet-inachtneming van deze handleidingং ontstaan.
• Bij vordering van een garantieclaim要去en de originele bon en een korte schriftelijk beschrijving bij de te reclameren rookmelder worden gevoegd.
• Als u een gebrek aan de rookmelder vaststelt die reeds bij de verkoop voorhanden was, richt u zich dan binnen de eerste tweeJAar direct aan de uw verkoper.

Gebruik het apparaat uitsluitend voor het doel waarvoort het werk gebouwd en geconcipcieerd! Elk ander gebruik geldt als Niet reglementair!

Dit apparaat mag alleen voor de volgende doeleinden worden gebruikt:

• Brand- resp. rookdetectie in privé-huishouden

Conformiteitsverklaring

"Hiermee verklaart ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, D-86444 Affing, dat het apparaat HSRM 10000 resp. HSRM 11000 in overeenstemming is met de essentièle eisen en overige desbeteffende bepalingen van de EMV-richtlijn 2004/108/EG."

De conformiteitsverklaring vindt u onder www.abus.com

Waarschuwing

Om uitval van het apparaat te voorkomen要去en de volgende punten in acht worden genomen:

• Het apparaat mag nicht worden afgedekt!
• Het apparaat mag nicht worden geverfd of met behang worden afgedekt!
• U mag het apparaat in geen geval openen of repareren, odomat anders geen fouloze werkung meer is gegardeerd. Bij Niet-inachtneming vervalt de garantie.
• Als het apparaat is gevalen of op een andere manier beschadigd is geraakt mag deze Niet meer worden gezruikt.
• Als u het apparaat aan derden verder geeft, moet u deze handleiding meegeven.

Voor de ingebruikname

Waarschuwing

• Houd verpakkingsmaterialaal buiten bereik van kinderen - verstikkingsgevaar!
• Voor het gebruik van het apparaat moet al het verpakkingsmaterialaal worden verwijderd.

Wat te doein bij activering van een alarmtoon?

• Onmiddelijk de woning verlaten! Elke seconde telt, dus geen vrij deverliezen door aankleden of meenemen van waardevolle bezittingen. Vluchtplan gebruiken!
  Medebewoners waarschuwen en meenemen – vooral kinderen en slechthorenden!
• Geen deuren openen zonder eerst het oppervlak te controleren. Als dit heet is of rook zichtaar is onder de deur, deze deur Niet openen! Alternatieve vluchtweg gebruiken. Als het oppervlak koel is, de schouder er gegen zetten, deur eenklein stukje openen en gereed+zijn de deur toe te slaan, in het geval dat hitte, vlammen en rook binnendringen.
• Wanneer rook in de lucht is, zich bij de vloer blijven en indien möglichk door een natte doek ademen.
• Deuren na het verlaten van de ruijtte sluiten.
• Wanner het gebouw is verlaten, maar het afgesproken trefpunt gaan en Niet in het huis terugkeren.
• Brandweer van buiten het brandende gebouw bellen.
• De brandweer inlichten over de situatie in het huis.

Aanbevolen montageplaatsen zich afbeelding 2

• Rookmelder direct aan het plafond in het midden van de ruimteplaatsen.
• Ruimtes die de voorkeur hebben zichn woonruimtes, slaapruimtes en kinderkamers.
• Als ermeerder slaapkamers voorhanden zijn, verdere rookmelders in elke slaapruimte aanbrengen.
• Om gangen te bewaken dienen ook waar rookmelders te worden gemonteerd, omdat vooral trappenhuizenvatbaarijken voor brand (schoorsteeneffect). Bij lange gangenijken eventueel meertere melders nodig.
• De afstand:tussen de melders mag nicht groter zichn dan 8m
  Bij montage aan het plafond moet er op worden gelet dat de melders minimaal 15 cm van de zijwand en minimaal 50 cm uit de hoek blijven.

Waarschuwing

Om uit te sluiten dat de rookmelders Niet goed werken,要去en de volgend montageplaatsen worden vermeden:

• Plaatsen waar grotere temperatuurschommelingen dan het bedrijfstemperatuurbereik (+0 °C tot +45 °C) te verwachten zijn.
• Plaatsen waar,tocht de rook uit de buurt van de melder kan houden, bijv. naast vensters, deuren of ventilatiekanalen.
• Plaatsen waar door dampen, hogere luchtvochtigheid of afgassen valse alarmen+kunnen voorkomen,bijvoorbeeld in keukens,badkamers of garages.
• Plaatsen waar door hoge stof- en vuilbelasting de functie van de melder gehinderd kan worden.
• In het hoogste punt van ruimtes met puntdaken. De afstand tot het hoogste punt (dakpunt) dient minimaal 30 cm te bedragen.

Installeren en aanbrengen die afbeelding 3

Waarschuwing

• Zorg er bij het markeren van boorgaten voor, dat er zich geen elektrische leidingen/kabels, pijpleidingen of andere belangrijke installmentecomponenten anschter de montageplaats bevinden!
• In twijfelgevalen advies zoeken alvorens met boren te beginnen!

• Als u de rookmelder in een voertuig (bijvoorbeeld woonwagen, caravan) wilt monteren, neem dan.altijd contact op met de voertuigfabrikant of deplaatselijke dealer. Zij kannen u over geschikte montageplaatsen informeren!

• Rookmelders van de behuizingssokkel losmaken door gegen de wijzers van de klok in te draaien. Boorgaten door de behuizingssokkel markeren.

• De vereiste boringen en pluggen aanbrengen en meldersokkel vastschroeven.
• Batterij plaatsen (zie afbeelding 1) en rookmelder door draaien met de wijzers van de klok mee aan de meldersokkel bevestigen. De melder is uitgerust met een veiligheidsvoorziening, die het aanbrengen van de melder zonder batterij verhindert.
• Wanner de rookmelder Niet op de behuizingssokkel kan worden bevestigd: controlleren of de batterij juist is geplaatst en aangesloten.

Ingebruikname en werkingscontrole (test)

• De rookmelder is bedrijfsklaar zodra de batterij is geplaatst.
• Onder de behuizingsdeksel bevindt zich een contrôlelamp, die elke 47 seconden knippert en aangeeft dat de batterij juist is geplaatst en genoeg stroom levert om een alarm te activeren.
• Controller regelmatig de werkung van de melder: druk (ca. 5 seconden) op het onderste segment van de behuizingsdeksel. Als het signalaak klinkt, dan werkt het apparaat zoals voorgeschreven en kan worden bevestigd.
• Alternatief kan voor het testen van de rookmelder de bij ABUS beschikbare Testspray RM worden gezruikt. Als de Testspray RM in de detectiekamer komt, dan klinkt de alarmtoon en de werkung van de rookmelder worden getest.

Vervangen van de batterij

• Als de batterij zwak is, dan zend de rookmelder een maal per minuut een pieptoon (gedurende ca. 30LAGEN), die eraan herinnert, dat de batterij moet worden verrangen.
• Als dit signalaal klinkt moet de batterij worden verrangen.
• De rookmelder blijft in denen periode darüber volledig functioneren.
• Na het verwangen van de batterij moet de rookmelder.altijd worden gecontroleerd.
  Voer waarom een werkingscontrole uit zoals hierboven beschreiben.

Opmerking:

Om een lange levensduur en een zeker bedrijf te garanderen, adviseren wij het gebruik van de volgende hoogwaardige batterijen:

HSRM10000: 9V Alkaline (Duracell MN1604, Energizer 522)
HSRM11000: 9V Lithium (EVE CR9V-P, Ultralife U9VL-J-P)

Alarmering resp. foul melding

Als de alarmdrempel worden overschreten, klinkt er een luid alarm.

• Het alarm blijft geactiveerd, zolang zich rook in de detectiekamer bevindt.
• Het alarm worden pas waar uitgeschakeld als de detectiekamer rookvrij is.

Opmerking:

Uw apparatus is onderhoudsvrij.
- Bescherm het apparaat gegen stof, vuil en vochtigheid.

Reinigen

• Stoffige melders要去en worden gereinigd. Stofafzettingen in de luchtspleet van de melder können worden wegbezogen of uitgeblazen. Indien nodig kan de stof met een kwast worden verwijderd.
• Zuig de meetkamer bij het verrangen van de batterij voorzichtig uit, om binnengedrongen vuil/stof te verwijderen.
• Het oppervlak kan met een Licht met zeepsop bevochtigde doek worden gereinigd.

Belangrijk

• Let op dat er geen water in de binnenkant van het apparaat komt!
• Apparaat Niet in de vaatwasmachine reinigen!
• Gebruik geen scherpe, suntige, schurende, bijtende reinigingsmiddelen of harde borstels!
• Geen chemicalien gebruiken!
• Reinig nicht met Licht ontvlambare vloeistoffen!

Opmerking over de EG-richtlijn voor afgedankte elektrische en elektronische apparatuur

Ten bate van milieuubescherming mag dit apparaat aan het einde van de levensduur nicht bij het huisvuil worden gegood. De apparatuur kan maar desbetreffende inzamelpunten in uw land worden gebracht. Volg deplaatselijke voorschriften op bij de afvoer van de materialen.

Voer het apparaat af volgens de EG-richtlijk 2002/96/EG - Afgedankte elektrische en elektronische apparatuur (AEEA) (WEEE (Waste Electrical and Electronic Equipment)). Bij vragen contact opnemen met de bevoegde inzamelende instantie bij de gemeente. Informatie over terugnamepunter voor uw afgedankte apparaten kunt u bijvoorbeeld bij de gemeente, deplaatselijkke vuilnisdienst of bij uw dealer verkrijgen.

Opmerkingen over de omgang met batterijen

• Let erop dat batterijen nicht in de handen van kinderen verechtkomen. Kinderen können batterijen in hun mond steken en inslikken. Dit kan de gezondheid ernstig schaden. In dit geval onmiddelijk een arts opzoeken!
• Normale batterijen mogen nicht worden opgeladen, verwarmd of in open vuur worden gegood (explosiegevaar!)
• Vervang de zwakker wordende batterijen opijd.
• Vervang.altijdallebatterijengelijkti\digengebruikbatterijenvanhetzelfdetype.

Belangrijk

• Lekkende of beschadigde batterijen können bij contact irritatie van de huid overoorzaken. Gebruik in dit geval geschikte veiligheidshandschoenen. Reinig het batterijvak met een droge doeK.
• Normale batterijen mogen nicht worden opgeladen, verwarmd of in open vuur worden gegood (explosiegevaar!).

Belangrijke opmerking voor afvoer van batterijen

Voor uw product worden batterijen gezruikt, waarvoor de Europese richtlijn 2006/66/EG geldt en die Niet met het normale huisvuil hunnen worden afgevoerd.

Informeer uzelf over de geldende landelijke bepalingen over geschienen inzameling van batterijen.

De juiste afvoer van batterijen helpt negatieve effecten op het milieu en gezondheid te vermijden.

De volgende symbolen bevinden zich op batterijen met schadelijke stoffen:

Pb = batterij bevat lood

Cd = batterij bevat cadmium

Hg = batterij bevat kwik

Opmerking over EG-richtlijn RoHS

Het apparaat voldoet aan de RoHS-richtlijk. Dat het voldoet aan de RoHS-richtlijn betekent dat het product of de component geen van de volgende stoffen in hogere concentraties dan de volgende maximumconcentraties in homogene materiaalen bevat, tenzij de stof deel uitmaakt van een toepassing die van de RoHS-richtlijn is uit gezonderd:

a) 0,1% lood (haar gewicht),
b) kwik,
c) zeswaardig chrom,
d) polybromo bifenyl (PBB) en polygebromeerde difenylether
e) 0,01% cadmium (haar gewicht)
