HSRM10000 - Rauchmelder ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Optischer Rauchmelder
Marke und Modell	ABUS HSRM10000
Abmessungen (Höhe × Durchmesser)	34 mm × 102 mm
Stromversorgung	1 Batterie 9 V (Alkali oder Lithium)
Batterielebensdauer	Alkali: max. 3 Jahre / Lithium: >3 Jahre
Warnung bei schwacher Batterie	Piepton jede Minute für ca. 30 Tage
Erkennungsprinzip	Fotoelektrisch (Reflexion)
Alarmlautstärke	≥ 85 dB in 3 Metern
Visuelle Anzeige	LED blinkt alle 47 Sekunden
Überwachte Fläche (innen)	Bis zu 40 m²
Betriebstemperaturbereich	0 °C bis +45 °C
Zulässige Luftfeuchtigkeit	10 % bis 90 %
Stromverbrauch	max. 25 mA
Norm	EN 14604-2005
Verwendung	Nur für Innenräume
Montage	An der Decke, mindestens 15 cm von Wänden und 50 cm von Ecken entfernt
Funktionstest	5 Sekunden lang auf das untere Segment des Deckels drücken
Pflege und Reinigung	Staub absaugen oder ausblasen; Oberfläche mit einem feuchten Tuch (kein Wasser ins Innere)
Sicherheit	Nicht lackieren, nicht abdecken, nicht öffnen; alle 10 Jahre ersetzen
Garantie	2 Jahre (ohne Batterie) auf Material- oder Herstellungsfehler
Lieferumfang	Rauchmelder mit Batterie, Bedienungsanleitung, Installationsmaterial

Häufig gestellte Fragen - HSRM10000 ABUS

Wo soll der Rauchmelder HSRM10000 installiert werden?

Installieren Sie den Melder an der Decke, in der Raummitte. Vermeiden Sie Küchen, Badezimmer und Garagen. Halten Sie einen Abstand von mindestens 15 cm zu Wänden und 50 cm zu Ecken ein.

Wie teste ich den Melder?

Drücken Sie ca. 5 Sekunden lang auf das untere Segment des Deckels. Der Alarm sollte ertönen. Sie können auch das Testspray ABUS RM verwenden.

Was tun, wenn der Melder jede Minute piept?

Dies ist ein Zeichen für eine schwache Batterie. Ersetzen Sie die Batterie innerhalb von 30 Tagen nach dem ersten Piepton durch eine neue desselben Typs (9 V Alkali oder Lithium).

Welche Batterie für den HSRM10000?

Verwenden Sie eine hochwertige 9-V-Batterie: Alkali (Duracell MN1604, Energizer 522) oder Lithium (EVE CR9V-P, Ultralife U9VL-J-P). Laden Sie nicht wiederaufladbare Batterien niemals auf.

Wie reinige ich den Rauchmelder?

Saugen Sie die Lüftungsöffnungen vorsichtig ab oder blasen Sie Staub aus. Reinigen Sie die Oberfläche mit einem leicht mit Seifenwasser angefeuchteten Tuch. Lassen Sie keine Flüssigkeit ins Innere gelangen.

Kann der Melder lackiert oder abgedeckt werden?

Nein. Farbe oder jede Abdeckung kann die Öffnungen verstopfen und die ordnungsgemäße Funktion verhindern. Der Melder muss frei bleiben.

Wie lange ist die Lebensdauer des Melders?

Es wird empfohlen, den Melder alle 10 Jahre zu ersetzen. Die Batterie muss bei Schwäche oder bei Alkalibatterien alle 3 Jahre gewechselt werden.

Wie schalte ich einen Fehlalarm aus?

Der Alarm stoppt automatisch, wenn Rauch oder Dampf aus der Messkammer verschwunden ist. Wenn er grundlos anhält, lüften Sie den Raum oder überprüfen Sie die Sauberkeit des Melders.

Funktioniert der Melder bei Stromausfall?

Ja, er wird mit Batterie betrieben und funktioniert auch ohne Strom. Überprüfen Sie regelmäßig den Batteriezustand.

Was tun bei Alarmauslösung (Brand)?

Verlassen Sie sofort das Gebäude, schließen Sie Türen hinter sich, warnen Sie Nachbarn, rufen Sie die Feuerwehr von draußen. Verlieren Sie keine Zeit mit dem Mitnehmen von Gegenständen.

BEDIENUNGSANLEITUNG HSRM10000 ABUS

DE Bedienungsanleitung

GB User manual

FR Manuel utiliseur

Bitte lessen Sie vor der Inbetriebnahme die Bedienungsanleitung aufmerksam durch! Rauchwarnmelder ihren Leben retten! Bewahren Sie diese Bedienungsanleitung sorgfältig auf.

1

2

3

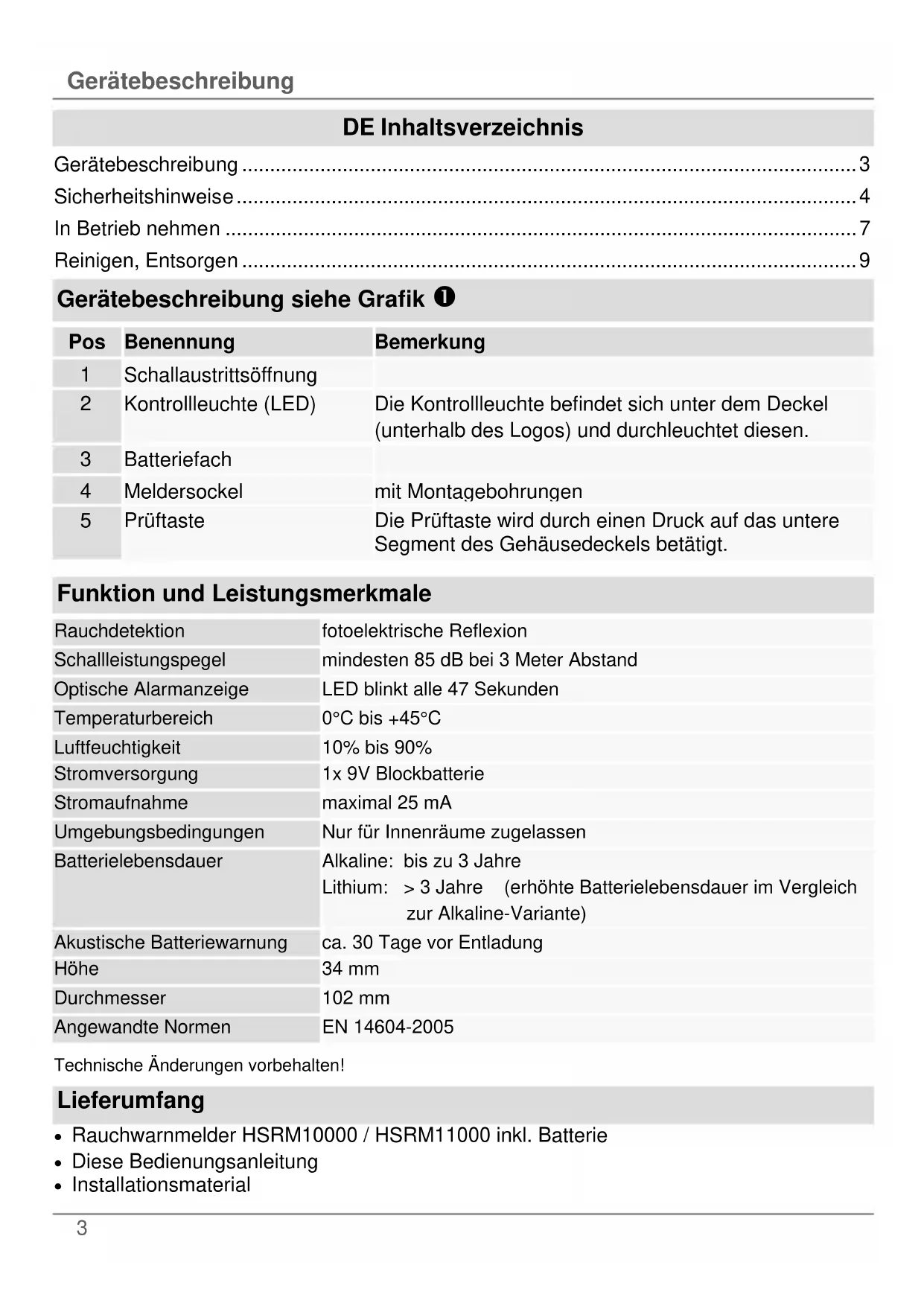

DE Inhaltsverzeichnis

Gerätebeschreibung 3
Sicherheitshinweise 4
In Betriebnehmen 7
Reinigen, Entsorgen 9

Gerätebeschreibung siehe Grafik ①

Pos	Benennung	Bemerkung
1	Schallaustrittsöffnung
2	Kontrollleuchte (LED)	Die Kontrollleuchte befindet sich unter dem Deckel (unterhalb des Logos) und durchleuchtet diesen.
3	Batteriefach
4	Meldersockel	mit Montagebohrungen
5	Prüftaste	Die Prüftaste wird durch einen Druck auf das unter Segment des Gehäusedeckels betätigrt.

Funktion und Leistungsmerkmale

Rauchdetektion	fotoelektrische Reflexion
Schalleistungspegel	mindesten 85 dB bei 3 Meter Abstand
Optische Alarmanzeige	LED blinkt alle 47 Sekunden
Temperaturbereich	0°C bis +45°C
Luftfeuchtigkeit	10% bis 90%
Stromversorgung	1x 9V Blockbatterie
Stromaufnahme	maximal 25 mA
Umgebungsbedingungen	Nur für Innenräume zugelassen
Batterielebensdauer	Alkaline: bis zu 3 Jahre Lithium: >3 Jahre (erhöhte Batterielebensdauer im Vergleich zur Alkaline-Variante)
Akustische Batteriewarnung	ca. 30 Tage vor Entladung
Höhe	34 mm
Durchmesser	102 mm
Angewandte Normen	EN 14604-2005

Technische Änderungen vorbehalten!

Lieferumfang

• Rauchwarnmelder HSRM10000 / HSRM11000 inkl. Batterie
• These Bedienungsanleitung
• Installationsmaterial

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol	Signalwort	Bedeutung
	Warnung	Warnhinweis auf Verletzungsgefahren oder Gefahren für ihre Gesundheit.
	Warnung	Warnhinweis auf Verletzungsgefahren oder Gefahren für ihre Gesundheit durch elektrische Spannung.
	Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
	Hinweis	Hinweis auf wichtige Informationen.

Warning

• Gase, Dämpfe, Hitze und Feuerschein/Flammen werden durch den Rauchwarnmelder nicht erkannt! Dazu sind Melder mit speziellen Sensoren erforderlich!
• Personen mit beeinträchtigter Hörleistung konnen den Alarm nicht horen! Für einen solchen Fall gibt es Melder mit zusätzlicher optischer Signalisierung!
• Rauchwarnmelder helfen Leben retten.itte deshalb im Sinne der eigenen Sicherheit regelmäßig die Batterie und die Funktionstüchtigkeit des Melders testen.Beim tätiglichen Umgang ist zu bedenken,dass der Rauchwarnmelder keinen Brand verhindern kann,sondern nur eine Signalisierung im Falle eine Brandes übernimmt.Bitte im Sinne der eigenen Sicherheit den Rauchwarnmelder spätestens alle 10 Jahre austauschen.
• Bei entsprechenden hohen elektromagnetischen Strahlungen konnen Fehlfunktionen auftreten. Vermeiden Sie deshalb die Installation in der Höhe von Geräten, die elektromagnetische Strahlung aussenden oder starker Magnete.

Der Rauchwarnmelder arbeitet nach dem optischen Prinzip und besitzte eine Messkammer, in der eindringende Rauchpartikel gemessen werden.

Wird die Alarmschwelle übersritten ertont ein lautstarker, akustischer Alarm.

Der Alarm wird abgeschaltet, sobald die Messkammer wieder rauchfrei ist.

• Überwachungsfläche: 40 m² innerhalb eines Raumes
• Batteriebetrieb (1 x 9V-Batterie)
• Automatische Erkennung des Batteriezustands
• Batteriefachkontrolle (der Rauchwarnmelder kann nur mit eingesetzter Batterie montiert werden)
• Optische Kontrollleuchte (LED) und akustische Alarmierung
  Einfache Montage

Gewährleistung:

• ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.
  Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsehler zum Verkaufszeitpunkt zusückzuführren sind. Falls nachweislich ein Material oder Herstellungsehler vorliegt, wird der Rauchwarmelder nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.
  Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungslaufzeit von 2 Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.
  Von der Gewährleistung ausgeschlossen sind mitgelieferte Batterien.
• ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z. B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäß Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind.
• Bei Geltendmachung eines Gewährleistungsansprches ist dem zu beanstandenden Rauchwarnmelder der Original-Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufugen.
• Sollten Sie an dem Rauchwarnmelder einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahreitte direkt an ihren Verkäuer.

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde!Eine andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerätarfurdurfurfolgende(n)Zweck(e)verwendetwerden:

• Feuer-bzw. Rauchdetektion in privaten Haushalten

Konformitätserklarung

,Hiermit erklart ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, dass sich das Gerät HSRM10000 bzw. HSRM11000 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen der EMV-Richtlinie 2004/108/EG befindet."

Die Konformitätserklung finds Sie unter www.abus.com

Warning

Um einen Ausfall des Geräts vorzubeugen, folgende Punkte beachten:

• Das Gerätarf nicht abgedeckt werden!
  Das Gerat darf nicht überstrichen oder mit Tapeten abgedeckt werden!
• Sie dürfen das Gerät keinesfalls öffnen oder reparieren, da sonst eine einwandfreie Funktion nicht mehr gewährleistet ist. Bei Nichtbeachten erlischt die Garantie.
• Wenn das Gerät heruntergefallen ist oder anderweitige Schäden davongeträgen hat, damit es nicht mehr benutzt werden.
• Wenn Sie das Gerät an Dritte weitergeben, müssen Sie diese Anleitung mitgeben.

Vor der Inbetriebnahme

Warning

• Halten Sie Kinder von Verpackungsmaterialien fern - Erstickungsgefahr!
  Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.

Was tun bei Auslösung eines Alarmtones?

• Sofort die Wohnung verlassen! jeder Sekunde zählt, also keine Zeit durch Ankleiden oder Mitnahme von Wertgegenständen verlieren. Fluchtplan nutzen!
• Mitbewohner warnen und mitnahmen -alanders Kinder und Personen mit beeintrachtigter Hörfungtion!
• Keine Türen öffnen ohne vorheriges Überprüfen der Oberfläche. Ist diese heiß oder ist Rauch unter der Tür zu sehen, diese Tür nicht öffnen! Alternativen Fluchtweg benutzen. Sollte die Oberfläche kuhl sein, Schulter dagegen pressen, Tür etwas öffnen und bereit sein, die Tür zuzuschlagen, falls Hitze, Flammen und Rauch eindringen.
• Wenn die Luft rauchig ist, nah am Boden aufhalten und falls möglich durch ein feuchtes Tuch atmen.
  Türen nach dem Verlassen des Baumes schlieben.
• Wenn das Gebäude verlassen wurde, zum vereinbarten Treffpunkt gehen und nicht ins Haus zurückkehren.
• Feuerwehr von außerhalb des brennenden Gebäudes rufen.
  Die Feuerwehr in die Situation im Haus einweisen.

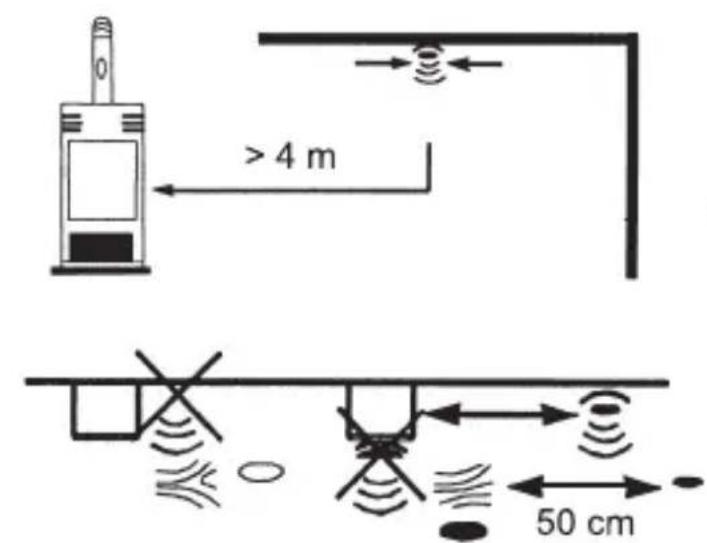

Empfohlene Montageorte siehe Grafik 2

• Rauchwarnmelder unmittelbar an der Decke in der Raummitte platzieren.
• Bevorzugte Räume sind Wohnräume, Schlafräume und Kinderzimmer.
• Sind mehrere Schlafzimmer vorhanden, weitere Rauchwarnmelder in jedem Schlafraum anbringen.
  Um Flure zu überwachen, sollenn auch dorth Rauchwarnmelder montiert werden, dess besonder in Treppenaufgangen konnen leicht Brande entfacht werden (Schornsteineffekt). Bei langen Fluren sind ggf. mehrere Melder erforderlich.
• Der Abstand zwischen den Meldern sollen nicht länger als 8 m sein.
• Bei der Deckenmontage ist darauf zu achten, dass die Melder mindestens 15 cm von der Seitenwand und mindestens 50 cm von jeder Ecke entfernt sind.

Warning

Um eine Fehlfunktion des Rauchwarnmelders auszuschreiben, müssen diese Montageorte vermieden werden:

• Stellen, an denen größere Temperaturschwankungen als der Betriebstemperaturbereich (+0^ bis +45^) zu erwarten sind.
• Stellen, an denen Zugluft den Rauch vom Melder fernhalten kann, z. B. geben Fenstern, Turen oder Luftungsschäften.
• Stellen, an denen durch Dämpfe, erhöhte Luftfeuchtigkeit oder Abgase Fehlalarme ausgelost werden können, z. B. in Kuchen, Badezimmern oder Garagen.
• Stellen, an denen durch hohe Staub- und Schmutzbelastung die Funktion des Melders beeinträchtigt werden kann.
• Am hochsten Punkt von Räumen mit Giebeln. Der Abstand zum hochsten Punkt (Giebelspitze) sollte mindestens 30 cm betragen.

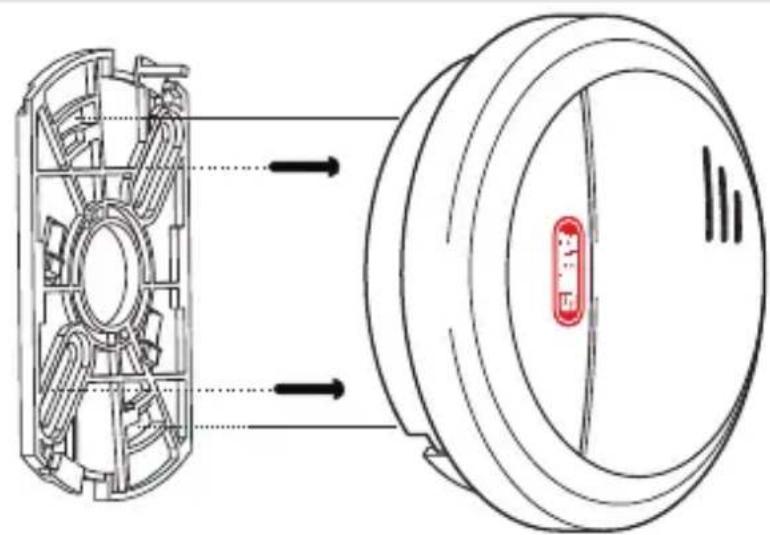

Installieren und Anbringen siehe Grafik 3

Warning

• Stellen Sie beim Markieren der Bohrlocher sich, dass sich keine elektrischen Leitungen/Kabel, Rohrleitungen oder andere wichtige Installationskomponenten hinter der Montagestelle befinden!
• Lassen Sie sich im Zweifelsfall beraten bevor Sie mit dem Bohren beginnen!

• Falls Sie den Rauchwarnmelder in einem Fahrzeug (z. B. Wohnanhänger, Caravan) montieren wollen, behmen Sie unbedingt Kontakt mit dem Fahrzeughersteller oder dessen Handler vor Ort auf. Er kann Sie über geeignete Montageorte informieren!

• Rauchwarnmelder durch Drehen gegen den Uhrzeigersinn vom Gehäusesockel offen. Bohrlocher durch den Gehäusesockel markieren.

• Die erforderlichen Bohrungen und Dübel anbringen und Meldersockel festschrauben.

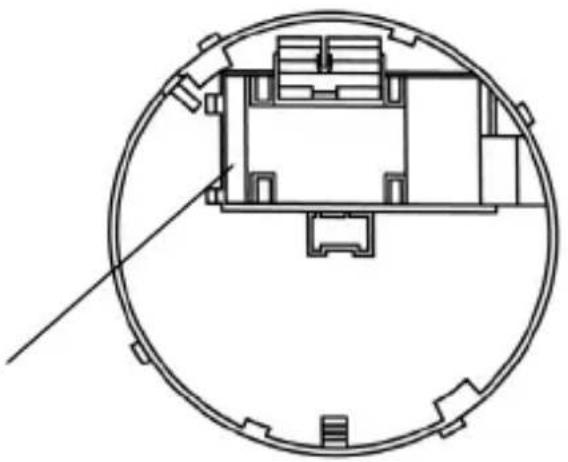

• Batterie einlagen (siehe Grafik 1)und Rauchwarnmelder durch Drehen im Uhrzeiger-sinn am Meldersockel befestigen. Der Melder ist mit einer Sicherheitsvorrichtung aus-gestattet, die ein Anbringen des Melders ohne Batterie verhindert.
• Wenn der Rauchwarnmelder nicht auf dem Gehäusesockel befestigt werden kann: Prufen, ob die Batterie ordnungsgemäßingelegt und angeschlossen ist.

Inbetriebnahme und Funktionskontrolle (Test)

• Der Rauchwarnmelder ist betriebsbereit, sobald die Batterie eingelegt ist.
• Unter dem Gehäusedeckel befindet sich eine Kontrollleuche, die alle 47 Sekunden aufblitzt und anzeigt, dass die Batterie richtig eingesetzt ist und genugend Strom liefert, um einen Alarm auszulösen.
• Kontrollieren Sie die Funktion des Melders regelmäßig: Drücken Sie (ca. 5 Sekunden) auf das untere Segment des Gehäusedeckels. Wenn das Signal ertont, arbeitet das Gerät ordnungsgemäß und kann befestigt werden.
• Alternatively kann zum Testen der Rauchwarnmelder das im ABUS-Programm enthaltene Testspray RM verwendet werden. Dringt der Testspray RM in die Detektionskammer ein ertont der Alarmton und die Funktionalität des Rauchwarnmelders wird getestet.

Austauschen der Batterie

• Sollete die Batterie schwach sein, dann sendet der Rauchwarnmelder einmal pro Minute einen Piepton (für ca. 30 Tage), der darüber erinnert, die Batterie auszutauschen.
• Bei Ertönen these Signals muss die Batterie gewechselt werden.
• Dennoch bleibt der Rauchwarnmelder in dieser Zeit voll Funktionsfähig.
• Nach jedem Batteriewechsel muss der Rauchwarnmelder überprüft werden.
• Führn Sie dazu eine Funktionskontrolle wie oben beschrieben durch.

Hinweis

Um eine lange Lebensdauer und einen sicheren Betrieb zu gewährleisten, empfehlen wir den Einsatz folgender, hochwertiger Batterien:

HSRM10000: 9V Alkaline, z.B. Duracell MN1604, Energizer 522
HSRM11000: 9V Lithium, z.B. EVE CR9V-P, Ultralife U9VL-J-P

Alarmierung bzw. Fehlermeldung

Wird die Alarmschwelle übersritten, ertont ein lautstarker Alarm.

• Der Alarm bleibt ausgelöst, solange sich Rauch in der Detektionskammer befindet.
• Der Alarm wird erst wieder ausgeschaltet sobald die Detektionskammer rauchfrei ist.

Hinweis

• Ihr Gerät ist wartungsfrei.
  Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.

Reinigen

• Verstaubte Melder mussen gereinigt werden. Staubablagerungen in den Luftschlitten des Melders können abgesaugt oder ausgeblasen werden. Falls erforderlich, kann der Staub mit einem Pinsel halten.
• Saugen Sie beim Batteriewechsel die Messkammer im Rauchwarnmelder vorsichtig aus, um eingedrungenen Schmutz/Staub zu entfernen.
  Die Oberfläche kann mittels eines leicht mit Seitenlauge angefeuchteten Tuches gereinigt werden.

Wichtig

• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt!
• Gerät nicht in der Spülmaschine reinigen!
• Benutzen Sie keine scharfen, spitzen, scheuernden, ätzende Reinigungsmittel oder harte Bürsten!
  Keine Chemikalien verwenden!
• Reinigen Sie es nicht mit leicht entzündbaren Flüssigkeiten!

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie

Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrlem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständigeCOMMUNALE Behörde. Rücknahmestellen für ihre Altgeräte erhalten Sie z. B. bei derörtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Mullentsorgungsunternehmen oder bei Ihrem Handler.

Hinweise zum Umgang mit Batterien

• Achten Sie darauf, dass Batterien nicht in die Höhe von Kindern gelangen. Kinder konnten Batterien in den Mund erhmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In thisem Fall soll einen Arzt aufsuchen!
• Normale Batterien)durfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
• Wechseln Sie schwächer werdenende Batterien rechtzeitig aus.
• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.

Wichtig

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verzürgungen verursachen. Benutzen Sie in thisem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
• Normale Batterien)durfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Wichtiger Hinweis zur Entsorgung von Batterien

Für Ihr Produkt werden Batterien verwendet, für die die Europäische Richtlinie 2006/66/EG gilt und die nicht mit dem normalen Hausmull entsorgt werden konnen.

Informieren Sie sich über die geltenden Bestimmungen Ihres Landes zur separates Sammlung von Batterien.

Die korrekte Entsorgung von Batterien hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei

Cd = Batterie enthalt Cadmium

Hg = Batterie enthalt Quecksilber

Hinweis auf RoHS EG-Richtlinie

Das Gerät entspricht der RoHS Richtlinie. Die Einhaltung der RoHS-Richtlinie bedeutet, dass das Produkt oder Bauteil keine der folgenden Substanzen in hohenen Konzentration als den folgenden Höchstkonzentrationen in homogenen Materialien enthalt, es sei dessenn, die Substanz ist Teil einer Anwendung, die von der RoHS-Richtlinie ausgenommen ist:

a) 0,1% Blei (nach Gewicht),
b) Quecksilber,
c) sechswertiges Chrom,
d) polybromiertes Biphenyl (PBB) und polybromierte Diphenylether
e) 0,01% Kadmium (nach Gewicht)

GB Contents

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

D-8644 Affing
