Caractéristiques	Détails
Type de produit	Four électrique
Capacité	60 litres
Puissance	2500 W
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Température maximale	250 °C
Dimensions (L x P x H)	60 x 60 x 60 cm
Poids	30 kg
Consommation énergétique	Classe énergétique A
Système de nettoyage	Nettoyage par catalyse
Accessoires inclus	Grille, plaque de cuisson
Garantie	2 ans
Instructions de sécurité	Ne pas toucher les surfaces chaudes, utiliser des gants de protection
Maintenance	Nettoyer régulièrement, vérifier les joints d'étanchéité
Utilisation recommandée	Idéal pour la cuisson de plats variés, pâtisseries et rôtis

FOIRE AUX QUESTIONS - ME 605 CATA

Le four CATA ME 605 ne s'allume pas, que faire ?

Vérifiez que le four est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température du four CATA ME 605 ?

Utilisez le bouton de réglage de la température situé sur le panneau de commande. Tournez-le jusqu'à la température souhaitée en degrés Celsius.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez l'ampoule du four. Si elle est grillée, remplacez-la par une ampoule de même type et de même puissance.

Pourquoi le four CATA ME 605 ne chauffe-t-il pas ?

Cela peut être dû à un problème avec l'élément chauffant ou à une mauvaise configuration. Vérifiez les paramètres et si le problème persiste, contactez le service après-vente.

Comment nettoyer le four CATA ME 605 ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Le four émet des bruits étranges, est-ce normal ?

Des bruits de ventilation peuvent être normaux. Si le bruit est fort ou inhabituel, il est conseillé de faire vérifier l'appareil par un professionnel.

Comment utiliser la fonction de minuterie du four CATA ME 605 ?

Réglez la minuterie à l'aide du bouton dédié sur le panneau de commande. Sélectionnez le temps de cuisson souhaité en minutes.

Le four affiche un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour la signification du code d'erreur. Si le problème persiste, contactez le service après-vente.

Est-ce que le four CATA ME 605 est équipé d'une fonction de nettoyage automatique ?

Non, le CATA ME 605 ne dispose pas d'une fonction de nettoyage automatique. Un nettoyage manuel est nécessaire.

Comment changer l'ampoule du four CATA ME 605 ?

Débranchez le four, retirez le couvercle de l'ampoule, puis remplacez l'ampoule par une nouvelle de type compatible.

MODE D'EMPLOI ME 605 CATA

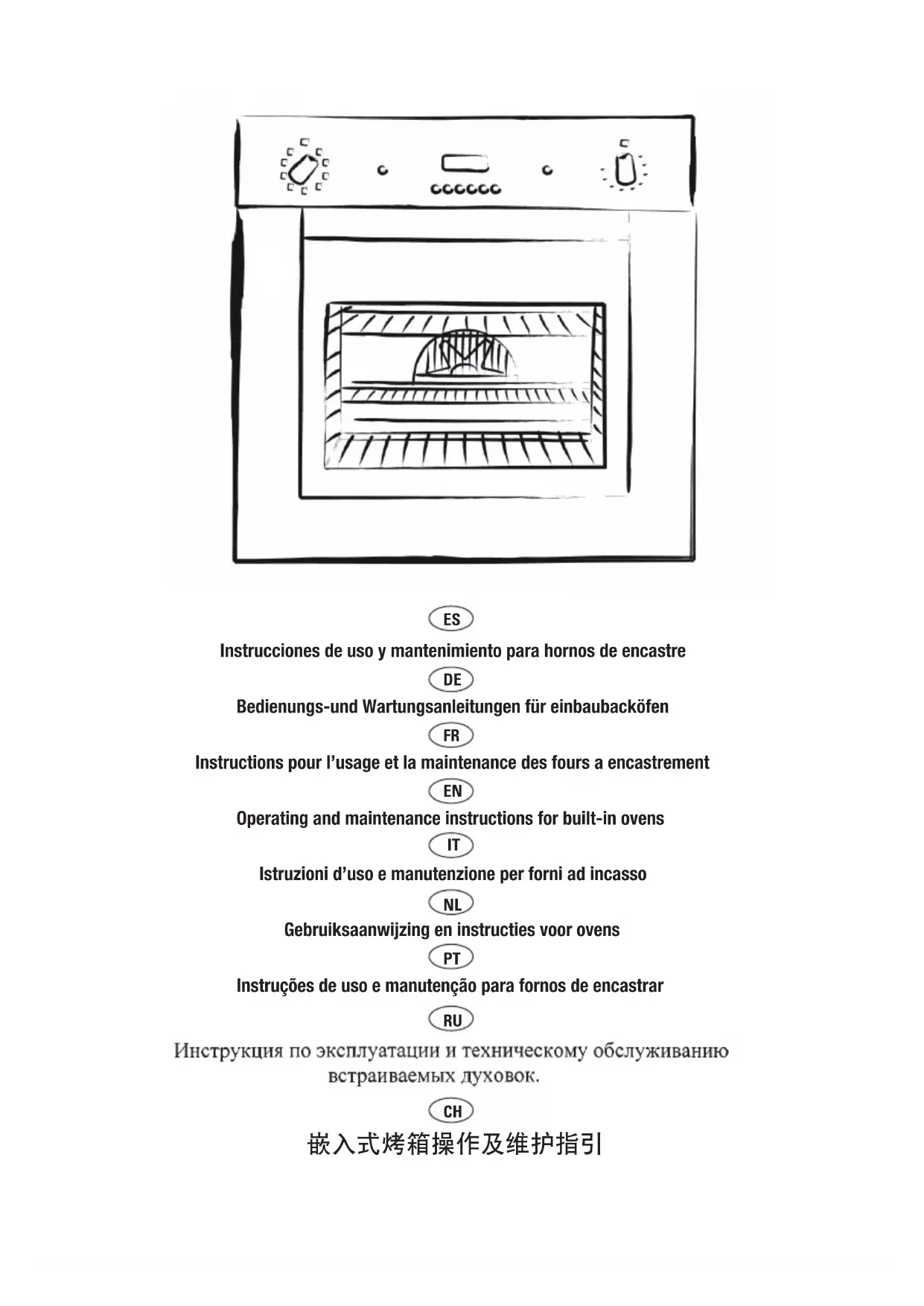

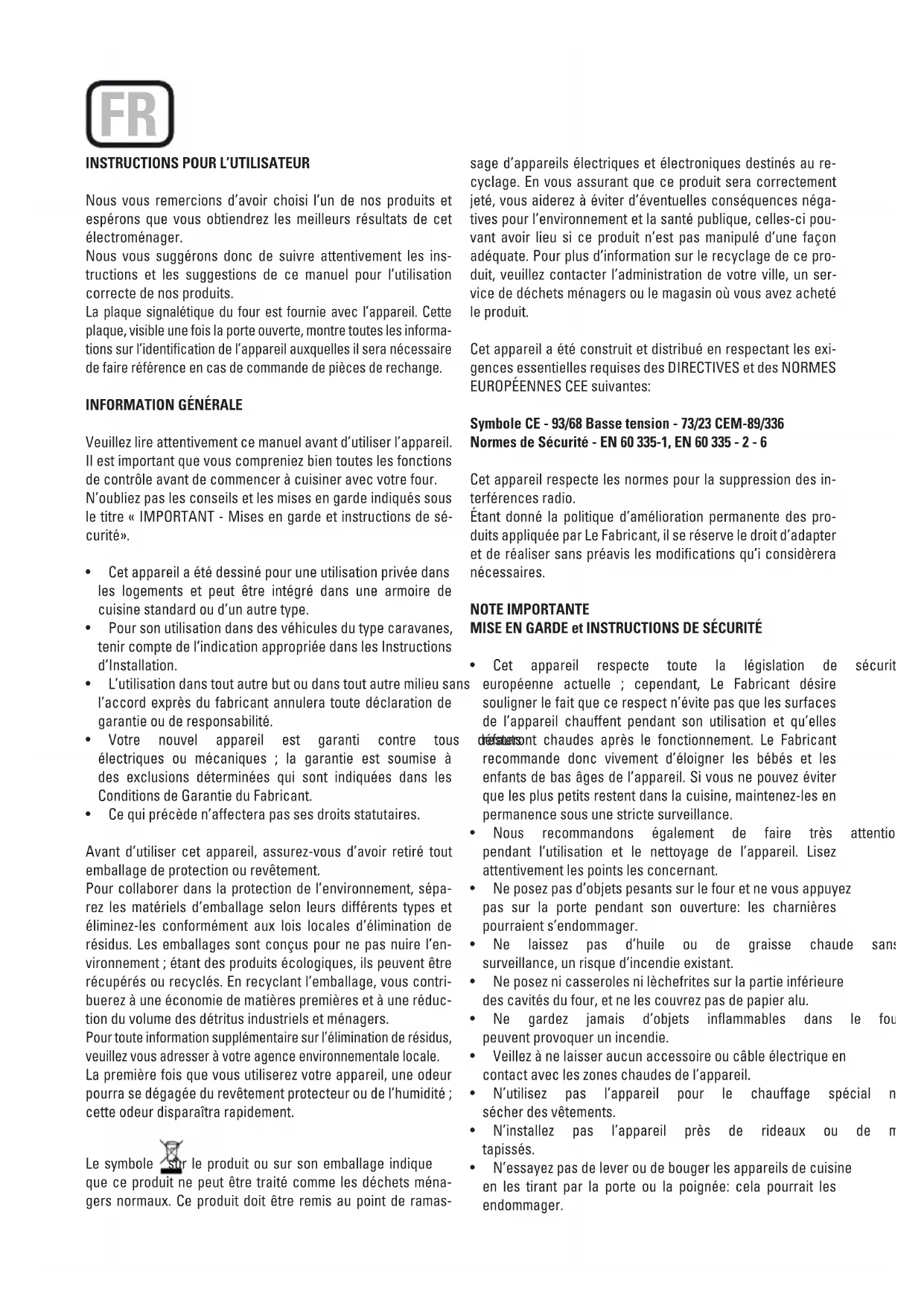

Instructions pour l'usage et la maintenance des fours a encastrement

EN

Este Manual del Nombre de la responsabilité est destiné à l'administration, le personnel et le travail.

Inmediamente après de la connexion (tambien après de un eventual corte de energia électrique) apareceran TRES digitos intermitentes en el panel.

Nous vous remercions d'avoircision l'un de nos produits et espérons que vous obtiennent les mêleurs résultats de cet électroménager.

Nous vous sugérons donc de suivre attentivement les instructions et les suggestions de ce manuel pour l'utilisation correcte de nos produits.

La plaque signalétique du four est fournie avec l'appareil. Cette plaque, visible une fois la porte ouverte, montre toutes les informations sur l'identification de l'appareil auxquelles il sera nécessaire de faire reférence en cas de commande de pieces de rechange.

INFORMATION GÉNÉRALE

Veuillez dire attentivement ce manuel avant d'utiliser l'appareil. Il est important que vous comprendiez bien toutes les fonctions de contrôle avant de commencer à cuisiner avec votre four. N'oubliez pas les conseils et les mises en garde indiqués sous le titre « IMPORTANT - Mises en garde et instructions de sécurité».

• Cet apparéil a été dessiné pour une utilisation privée dans les logements et peut être intégré dans une armoire de cuisine standard ou d'un autre type.
• Pour son'utilisation dans des vehicules du type caravanes, tener compte de l'indication appropriée dans les Instructions d'Installation.
  L'utilisation dans tout autre but ou dans tout autre milieu sans l'accord exprés du fabricant annulera toute déclaration de garantie ou de responsabilité.
• Voiture nouvel apparéil est garanti contre tous électriques ou mécaniques; la garantie est soumise à des exclusions déterminées qui sont indiquées dans les Conditions de Garantie du Fabricant.
• Ce qui precede n'affectora pas ses droits statutaires.

Avant d'utiliser cet apparéil, assurez-vous d'avoir retire tout emballage de protection ou revêtement.

Pour collaborer dans la protection de l'environnement, séparez les matériels d'emballage selon leurs différences types et éliminez-les conformément aux lois locales d'élimination de résidus. Les emballages sont concus pour ne pas nuire l'environnement; étant des produits écologiques, ils peuvent être recupérés ou recyclés. En recyclant l'emballage, vous contribuuez à une économie de matières premières et à une réduction du volume des détritus industriels et menagers.

Pour toute information supplémentaire sur l'élimination de résidus, veuillez vous adresser à votre agence environnementale locale. La première fois que vous utiliserez votre apparéil, une odeur pourra se dégagée du revêtement protecteur ou de l'humidity; cette odeur disparaître rapidement.

Le symbole sur le produit ou sur son emballage indique que ce produit ne peut etre traite comme les dechets menagers normaux. Ce produit doit etre remis au point de ramas

sage d'appareils electriques et electroniques destinés au recyclage. En vous assurant que ce produit sera correctement jeté, vous aiderez à éviter d'eventuelles conséquences négatives pour l'environnement et la santé publique, celles-ci pouvant avoir lieu si ce produit n'est pas manipulé d'une façon déquate. Pour plus d'information sur le recyclage de ce produit, veuillez contacter l'administration de votre ville, un service de déchets menagers ou le magasin où vous avez acheté le produit.

Cet apparéil a été construit et distribué en respectant les exigences essentielles requises des DIRECTIVES et des NORMES EUROPEÉNNES CEE suivantes:

Symbole CE - 93/68 Basse tension - 73/23 CEM-89/336 Normes de Securite - EN 60 335-1, EN 60 335 -2 -6

Cet appeareil respecte les normes pour la suppression des interférences radio.

Étant donné la politique d'amélioration permanente des produits appliquée par Le Fabricant, il se réserve le droit d'adapter et de réaliser sans prévis les modifications qu'i considérer na necessities.

NOTE IMPORTANTE MISE EN GARDE et INSTRUCTIONS DE SECURITE

• Cet apparéil respecte toute la législation de sécurité s française actuelle; cependant, Le Fabricant désire souigner le fait que ce respect n'évite pas que les surfaces de l' apparéil chauffent pendant son utilisation et qu'elle défaut sont chaudes après le fonctionnement. Le Fabricant recomende donc vivement d'éloigner les bébés et les enfants de bas âges de l' apparéil. Si vous ne pouvez éviter que les plus petits restent dans la cuisine, maintenez-les en permanence sous une stricte surveillance.
• Nous recommendons également de faire très attention pendant l'utilisation et le nettoyage de l'appareil. Lisez attentivement les points les concernant.
• Ne posez pas d'objets pesants sur le four et ne vous appuyez pas sur la porte pendant son ouverture: les charnières pourraient s'endommager.
• Ne laissez pas d'huile ou deGRAISE chaude sans surveillance, un risque d'incendie existant.
• Ne posez ni casseroles ni lèchefrites sur la partie inférieure des cavités du four, et ne les couvrez pas de papier alu.
• Ne gardez jamais d'objets inflammables dans le fou peuvent provoquer un incendie.
• Veiliez à ne laisser aucun accessoire ou cable électrique en contact avec les zones chaudes de l'appareil.
• N'utilise pas l'appareil pour le chiffage spécial n sécher des vêtements.
  N'installez pas l'appareil pres de rideaux ou de napissés.

• N'essayez pas de lever ou de bouger les appareils de cuisine en les tirant par la porte ou la poignée: cela pourrait les endommager.

• Si le joint du four est très sale, la pour correctement quand le four fonctionnera. Le devant des meubles situés pres du four peut être endommages. Le joint du four doit toujours être propre.

• Pendant son utilisation, l'appareil chauffe. Des précautions doivent donc être prises pour éviter de toucher des éléments chauffants à l'intérieur du four.
• Ouvrez le four en faisant attention: de la vapeur chaude peut en sortir et provoquer des brûlures à quiconque en serait proche.
• Ne versez pas d'eau dans le four quand il est très chaud: l'email pourrait s'endommager.
• Cet apparéil doit être installé correctement par une personne qualifiée et strictement en accord avec les instructions du fabricant.
• Le Fabricant décline toute responsabilité pour les dommages personnels ou matériels résultats d'une'utilisation non conforme aux indications du besoin manuel ou d'une installation incorrecte de cet apparéil.
• De la chaleur, de la vapeur et de l'humidité se produitont pendant l'utilisation du four. Evitez tout type de blessures et assurez-vous que la piece est ventilée d'une façon ajustée. Si l'appareil est utilisé de façon prolongée, une ventilation supplémentaire peut être nécessaire; en cas de doute sur le volume nécessaire, veuillez consulter votre installerateur qualifié.

MODE 'EMPLOI

Ce Manuel de l'Utilisateur doit être conservé pour de futures consultations et l'utilisation par quelqu'un qui ne serait pas familiarisé avec cet apparéil.

Avant d'utiliser le four, en nettoyer soigneusement l'intérieur à l'eau tiède et au savon non abrasif. Introduire la grille et la l'échefrite dans leurs guides respectifs.

Ensuite,mettrele foura températuremaximalependant environ20minutes poureliminer tout résidu degraisse,d'huile oude résines de fabrication qui pourraient causer des odeurs désagreablespendantla cuisson.

ATENTION: Au cours de cette première cuisson, il est possible qu'un peu de fumée ou des odeurs désagreables se dégagent du four.

Dans ce cas, ventilé correctness le piece jusqu'à la fin de ce premier fonctionnement. Cette simple opération terminée, le four sera préts pour réaliser sa première cuisson.

Cet apparéil est exclusivement destiné à une utilisation menagère. Utilisez le four uniquement pour cuisiner des aliments.

UTILISATION DU FOUR

Le four est contrôle par thermostat entre 50^ et/ou 250^ , en fonction de la temperature requise. Le pilote lumineux du thermostat s'allume et s'esteint pour indiquer le contrôle de temperature pendant les périodes de fonctionnement.

Le mode de cuisson désire est sélectionné en utilisant le bou

tomé centrifère multifonctions. Les fonctions pouvant être sélectionnées sont les suivantes:

A. LUMIÈRE DU FOUR. Automatique pour tous les modèles quand le mode de cuisson est choisi. La lumière du four reste allumée pendant que le four est utilisé.

B. MODE DE CONVECTION. Permit une cuisson traditionnelle avec de la chaleur des éléments supérieur et inférieur.

C. MODE D'ÉLÉMENT SUPERIEUR. Pour la cuisson douce, pour dorer ou pour conserver les plats cuisine sa chauds.

D. MODE D'ÉLÉMENT INFÉRIEUR. Utilisé pour la cuisson lente et pour chauffer les repas.

1. MODE D'ÉLÉMENT CIRCULAIRE AVEC RENFORT DE VENTILATEUR. Permet de chauffer uniformément avec le ventilateur et de cuisiner différents plats en même temps sur différents niveaux.

MODE D'ELEMENT INFÉRIEUR AVEC RENFORT DE VENTILATEUR. Permet de chauffer par semi-convection avec l'objet inférieur pour des plats délicats.

G. MODE DE CONVECTION AVEC RENFORT DE VENTILATUR. Permet de chauffer par convection avec les éléments supérieur et inférieur pour une cuisson uniforme.

H.MODE GRIL. Pour gratiner et dorer les alimentes.

MAXI-GRIL. Le même procédé qu'au point précédent mais l'élement du grill permet de griller une zone plus importante.

1. MODE DE GRIL AVEC RENFORT DE VENTILATEUR. Permit de dorer rapidement pour que les alimentés conservent leur jus. En mode cuisson à ventilation forcie, cette fonction est la plus efficace au niveau energetique.

K. MODE DECONGÉLATION.
Le ventilateur fonctionne sans chaleur pour réduire les temps de décongélation des alimentés congelés.

CONSEILS UTILES

• Avant de cuisine, assurez-vous de-retirer du four tous accessoires non utilisés.
• Préchauffez le four à une température de cuisson avant de l'utiliser.
• Placez les plats de cuisson au centre du four et, quand vous en utilisez plusieurs, laissez un espace entre eux pour que l'air circule.
• Ne pas replir excessivement la léchefrite pour un gâteau au fruit juteux. Le jus des fruits qui dégoutte de la léchefrite produit des taches qu'il est impossible d'éliminer.
• Ne pas introduire de plats sur la base du four et ne pas la couvrir de papier alu;ILA produira une accumulation thermique. Les temps de cuisson et de grillades ne coindideraient pas ce qui pourrait endommager I'email.
• Ouvrez le moins possible la portedou four pour voir lesments (la luziere du four reste allumée pendant la cuisson).
• Faites attention au moment d'ouvrir la porte pour contact avec les pièces chaudes et la vapeur.

INSTRUCTIONS POUR LA CUISSON

Consultez l'information des recipients des alimentes pour connaître les températures et les temps de cuisson. Lorsque vous vous serez familiarisé avec le rendement de votre apparrel, les températures et les temps peuvent être modifiés pour les adapter à vos goûts personnels.

Vérifiez que les alimentés congelez se décongèlent bien entièrement avant de les cuisiner, sauf indication contraire.

Type d'aliment Temp. °C Guides Temps de cuisson en minutesConseillé Personnel
Plats sucrés dans moule avec pâté battue
Gâteaux ou viennoiseries	175	2	55-65
Tarte sublime	175	3	60-70
Plats sucrés dans moule à "pastaflora"
Fond de tartes	200	3	08-10
Fond de tarte avec fromage blanc	200	3	25-35
Fond de tarte avec fruits	200	3	25-35
Fond pour tartes	180	3	30-45
Pain mou 1 Kg de farine	200	3	25-35
Petits plats sucrés
"Pastaflora"	200	3	10-15
Pâtte à Beignets	200	2	35-45
Pâtte à Biscuits	200	3	15-20
Lasagne	225	2	40-50
Viandes (Temps de cuisson par cm d'épaissur
Rôtis à cuisson longue	200	2	120-150
Rôtis à cuisson courte	200	2	60-90
Boulettes	200	2	30-40
Volailles
Canard 1 1/2 kg	200	2	120-180
Oie 3 Kg	200	2	150-210
Poulet grillé	200	2	60-90
Dinde 5 Kg	175	2	240-260

Type d'aliment Temp. °C Guidelines Temps de cuisson en minutes les Conseillet Personnel
Gibier
Lièvre	200	2	60-90
Pâté de chevreuil	200	2	90-150
Gigot de cerf	175	2	90-180
Légumes
Pommes de terre au four prépérés	220	2	30-40
Flan aux légumes	200	2	40-50
Poissons
Truite200	2	40-50
Daurade	200	2	40-50
Pizza	240	3	10-20
Gril
Sécuttes		4	8-12
Saucisses		4	10-12
Poulet grillé		2	25-35
Rôt de vapeur grillé 0,6 Kg			50-60

• Le nombre des guides fait réference au plus bas (l'appui sur le fond du four étant exclus puisque le plat ne peut y être introduit

LES INFORMATIONS SUR LES EMPLACEMENT SONT DONNÉA TITRE RADIO, ETANT DONNÉ QUE LE TYPE ET LE TEMPS DECUISSON VARIOINT EN FONCTION DE LA QUANTITE ET DE LA QUALITE DES ALIMENTS.

COMMENT UTILISER LE GRIL

Posez les alimentes que vous désirer dorer sur le grille ou dans un plat à bords très bas. La grille doit être placée au niveau le plus haut, alors que la l'échefrite doit rester au niveau le plus bas. Connecter la résistance gril sur la position du sélecteur pour les fours ventilés , ou sur la position , du sélecteur pour les fours multifonctions. En fonction du type d'aliment (viandes, poissons, volailles, etc.) il sera nécessaire de les returner pour pouvoir exposer les deux faces aux rayons infrarouges du grill. À titre purement d'orientation, nous indiquons ci-après quelques temps de cuisson:

Aliments au Gril	Temps de cuisson en minutesConseillé
Viandes peu épaisSES ou fines	4-6
Viandes normales	5-8
Poisson sans écailles	8-10
Poisson (par ex. truite, saumon	12-15
Saucisses	10-12
SandwichS	2-5

MISE EN GARDE

• N'utilise pas de papier alu pour couvir la lechefrite ou pour chauffer.
• N'enveloppez pas les alimentents dans du papier alu et ne les placez pas sous le grin - la grande reflectivité de l'aluminium pourrait endommager l'élément du grin.

EMPLOI DU TEMPORISATEUR ÉLECTRONIQUE À 6 TOUCHES

Description des fonctions des touches:

Alarmd'avertissement

Cuisson avec fonction automatique (durée)

Fin du temps de cuisson (temps final)

Fonctionnement manuel

Numérodes réduction pour tous les programmes

Numérods d'augmentation pour tous les programmes

Définition des symboles illuminés:

Indique qu'une cuisson programme est en cours, ou qu'elle est sur la position manuelle.

Avertisseur acoustique programme.

Avec "AUTO" (tous deux clignotant): Erreur de programmation

AUTO:PROGRAMME AUTOMATIQUE

(Clignant): Programmateur sur automatique, mais nonprogramme ou arrivée à terme de celui-ci.

(Illumination fixe): Programmateur sur automatique et programme.

Aucun symbole allumé, sauf les numérios de l'horloge, indique qu'il existe un temps d'attente programme.

Fonctions du programmeur:

Horloge à écran avec indication de 24 heures.

Signal acupuncture (maximum 23 hours et 59 minutes).

Programmation automatique (Commencement et fin de la cuisson)

Programmation semi-automatique (seulement commencement ou seulement fin de cuisson).

Le temporisateur ne fonctionne que lorsque l'appareil est branché à l'alimentation electrique.

Horloge electronique

Immédiatement après avoir branché l'appareil (également après une eventuelle coupure de courant), TROIS caractères clignotant s'affichent sur l'écran.

Pour insérer l'heure correcte, appuyer simultanément sur + et EN MEME TEMPS sur l'un des boutons o , + jusqu'à ce que l'heure correcte soit atteinte. Il existe un retard d'acceptation de 5 secondes pendant lequel aucun bouton ne doit être touché.

La vitesse de changement de l'afficheur augmentera notablement quelques secondes après avoir commencer a appuyer sur les boutons et.

Cuisson manuelle

(Sans utiliser le programmateur)

Pour utiliser le four sans s'aider du programmateur, il est nécessaire d'annuler l'indication « AUTO » clignotant; pour cela, appuyer sur le bouton

Si l'indicateur « AUTO » est fixe (ce qui indique que le four estprogramme), annulez au préalable le programme en appuyant sur en mettant l'indicateur sur 0.

Cuisson automatique.

(Commencement et fin de la cuisson)

1) Programmez le temps de la cuisson au moyen de la touche

2) Programmez l'heure de la fin de la cuisson au moyen de la touche

3) Sélectionnéz température et fonction désirées au moyen des commandes du thermostat et du sélecteur.

Le symbole «AUTO» s'affichera sur l'indicateur, indiquant que le four a ete programme.

Exemplé pratique:

Pour réaliser une cuisson de 45 minutes qui devra terminée à 14h 00.

• En appuyant sur fixez 0.45 sur l'indicateur.

• En appuyant sur fixez 14.00 sur l'indicateur.

Après ces opérations, l'heure actuelle réapparaitra sur l'indicateur ainsi que le symbole «AUTO», indiquant que la programmation a été comprise et mémorisée.

A 13h 15 (14h 00 moins 45 minutes), le four se mettra automatiquement en marche, les symboles et « AUTO » restant affichés pendant la cuisson.

A 14h 00, la cuisson s'arrête automatiquement, le signal sonore intermittent retentira. Pour l'arreter, appuyer sur

Cuisson semi-automatique

A. Programmation du temps de la cuisson

Fixer le temps de cuissonCHOsi au moyen de la touche Puis fixer I'heure de durée.

La cuisson commencerà immédiatement, les symboles « AUTO » e apparaissant sur l'afficheur. Quand le temps programme sera éçoulé, la cuisson s'arrête et le signal sonore intermittent retentira. L'éliminer comme indiqué au point précédent.

B. Programmation de l'heure de la fin de cuisson

Fixer l'heure de fin de cuisson可以选择 au moyen de la touche puis fixer l'heure de la fin. La cuisson commencera immédiatement, les symboles « AUTO » et « apparaissant sur l'afficheur. L'heure fixée de fin de cuisson atteinte, celle-ci s'arrête et le signal sonore intermittent retentira. L'éliminer comme indiqué au point précédent.

L'etat de la programmation peut être visualisé n'importe quand en appuyant sur la touche correspondante. De même, la programmation peut être annulée n'importe quand en appuyant sur et en mettant l'afficheur sur zéro. En appuyant ensuite sur le four sera prét pour le fonctionnement manuel.

Signalélectronique

La fonction du « timer » consiste uniquement dans un signal sonore qui peut etre regle sur une pereiode maximale de 23 heures 59 minutes. Pour regler le temps, appuyer sur le bouton simultanement sur (+) ou sur (-) jusqu'acque que le temps desirede s'affiche.

Le réglage terminé, l'heure de l'horloge et le symbole s'afficheront de nouveau. Le compte à rebours commencerà immédiatement et pourra être visualisé n'import quand en appuyant sur la touche.

Quand le temps sera ecoulé, le symbole s'eteindra et un signal sonore intermittent s'activera ; pour l'arreter, appuyer sur la touche signal sonore ne contrôle aucune fonction du four.

NOTES

• Si une erreur de réglage estCOMMISE, un signal sonore retentira et "AUTO"clignotera.Annuler le réglage en appuyant sur la touche qui reprogrammer pour le rectifier. Le signal sonore émis à la fin d'un programme continuera de détentir pendant sept minutes, à moins de l'arrêteur en appuyant sur la touche la fin des sept minutes,le symbole « AUTO » continuaera de clignoter.
• Le signal sonore est muni de trois tons: bas, moyen et haut. Pour régler le ton, vérifier que le temporisateur est sur le mode manuel, puis appuyer sur le bouton et le garder appuyé pour écouter le ton choisi. Pour écouter un autre ton, lâcher la touche puis appuyer de nouveau en gardant la touche appuyée. Répéter ces opérations jusqu'à ce que le ton requis soit émis.

ATTENTION! Une coupure du courant électrique provoque l'annulation des fonctions programmesées, y compris celle de l'horloge. Une fois le courant revenu, trois zéros intermittents s'afficheront et il sera alors possible de reprogrammer.

EMPLOI DU TEMPORISATEUR MECANIQUE

Après avoiritué les commandes de thermostat dans les positions désirées, tourner la commande dans le sens des aiguilles d'une montre jusqu'à la position maximale, puis tourner en sens inverse jusqu'au temps désiré; une fois ce dernier écoué, le buzzer retentira. Il avertit juste à la fin du temps écoué sans enaucun cas interrompre la fonction en cours.

ENTRETIEN DE L'APPAREL

IMPORTANT

Comme précaution de sécurité, avant toute opération de nettoyage du four toujours le débrancher du courant ou retirer la ligne d'alimentation de l'appareil.

Le nettoyage du four sans panneaux autonettoyants doit être réalisé après l'utilisation, quand l'appareil est étant mais encore tiède, et non chaud, de sorte que la pellicule de graisse produit par les vapeurs de la cuisson sur les parois soit encore facile à retarder; de plus, à ce moment les éclaboussures de graisse ne sont pas encore trop durés ni constantes.

Retirez les supports latéraux de fil métallique chromé ; tirez la partie avant vers le haut pour les retarder de la paroi et des orifices arrrière. Nettoyez le four avec un chiffon doux imbibé d'une solution diluée d'ammoniaque ; rincez et séchez. Si des taches ou des éclaboussures restaient, mettez un chiffon humidifié d'ammoniaque sur le fond du four, fermer la porte et, après quelques heures, lavez le four à l'eau chaude et au détergent liquide ; rincez et séchez soignement. Pour nettoyer les parties externes de métal brillant, utilisez un chiffon doux et de l'eau savonneuse; ne jamais utiliser de produits en poudre contenant des abrasifs.

De plus, évitez l'utilisation de substances acides ou alcalines (jus de citron, vinaigre, sel, tomatoes, etc.) Évitez l'utilisation de produits à base de chlore, d'acides ou d'abrasifs, en particulier pour le nettoyage des parois vernies.

N'utilisez pas non plus d'éponge métallique ou d'outils rigides, les finitions superficielles du four pouvant être endommagées. N'utilisez pas de nettoyeurs à haute pression ni d'appareils à vapeur pour nettoyer le four.

Normalement, passer un chiffon doux et humide avec un dé-tergent chaud est suffisant; cependant, pour les marques persistantes, il est recommandé de procéder comme suit:

SYSTEME DE NETTOYAGE DES FOURS EQUIPES DU SYSTEME AQUASMART

1 Retirer les composants internes, le plateau, la grille et les grilles laterales.
2 Verser 200 ml d'eau savonneuse au niveau de la partie inférieure du four.
3 Placer le four en fonction pendant minutes à 200 °C.
4 Placer le régulateur de température de 200 à 0 °C. Laisser le four refroidir pendant 20 minutes.
5 Regler la fonction AquaSmart sur 0. Nettover avec un chiffon doux.

PIECES EMAILLES VITRIFIÉES

Utilisez seulement un nettoyant recommandé pour ce type de matériel ; évitez les produits à base de chlorure, comme l'eau de Javel.

VITRE DE LA PORTE

N'utilisez jamais de produit abrasif pouvant endommager la vitre. N'oubliez pas que si la surface du panneau en verre se raie, cela pourrait provoquer une panne dangereuse.

Pour faciliter le nettoyage, la vitre interieure de la porte peut etre retiree. Ci-apres,le demontage de la vitre est decrit pour les trois types de porte existant.

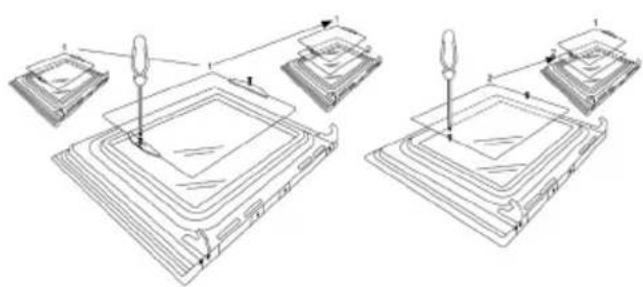

Type de porte A

Après avoir retire le vis de fixation de la vitre située sur la face interieure de la porte, enlever la vitre avec précaution. Sur les versions équipées de trois vitres, il est possible de démonter également la vitre

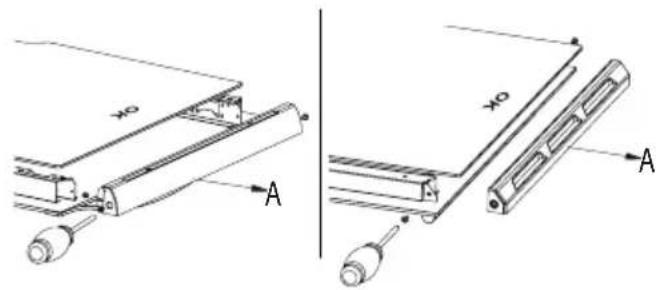

Type de porte B1/B2

Après avoir retire des vis de fixation du support supérieur de la vitre, enlever cette dernière dans le sens « A ». La vitre peut alors être oétée. Dans les versions équipées de trois vitres, il est possible de démonter également la vitre intermédiaire.

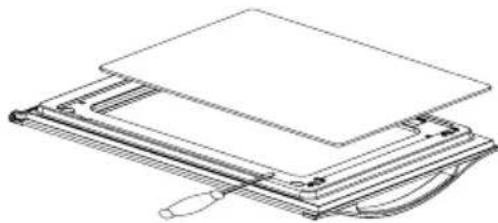

Type de porte C

Faire doucement levier avec un tournevis plat situé dans la rai-nure, comme indiqué sur la figure.

Au remontage, vérifie que la vitre est correctement placé dans l'encastrement de la porte et sur tout le contour.

RETRAIT DE LA PORTE DU FOUR

Pour faciliter le nettoyage à l'intérieur du four, la porte peut être retiree. Ci-apres, le demontage de la porte est decrit pour les trois types de porte existant :

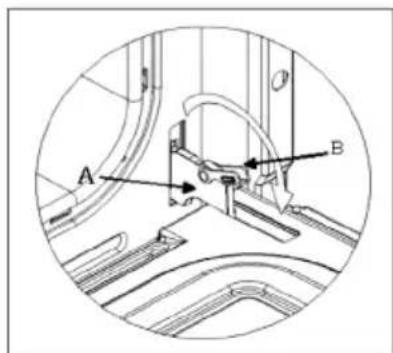

Type de porte A/B2

Les charnières « A » ont des boulons mobiles « B »

Levez le boulon « B » pour libérer la charnière de son logement.
Fermez ensuite la porte jusqu'à la position intermédiaire.

Voudevez alors lever la porte en la faisant glisser vers l'extérieur pour la retirer ; tenez la porte par les cotes pres des charnières pour réaliser ces opérations.

Pour remonter la porte, faites d'abord glisser les charnières dans leurs rainures et ouvre complètement la porte.

Avant de fermer la porte n'oubliez pas de tourner les écrous mobiles « B » qui servent à maintainir les deux charnières (Fig. 3).

AVERTISSEMENT

• Prenez soin de ne pas-retirer le système de blocage des charnières au moment d'enlever la porte; dans le cas contraire, le mécanisme de la charnière effectuerait un retour brusque.
• Ne plongez sous:aún pretexte la portedans de I'eau.

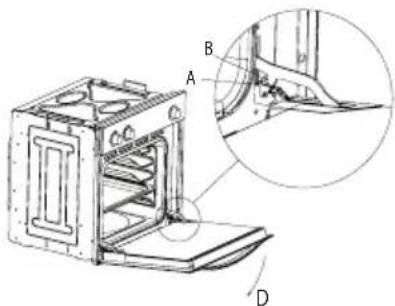

Type de porte B1

Ouvrez totalement la porte jusqu'à la position « D »

Levez les deux pattes mobiles « A » des charnières, jusqu'à fixer le point « B ».

Fermez ensuite la porte jusqu'à la position intermédiaire.

Voudevez alors lever la porte en la faisant glisser vers l'extérieur pour la retirer ; tenez la porte par les cotes pres des charnières pour réaliser ces opérations.

Pour remonter la porte, faites d'abord glisser les charnières dans leurs rainures et ouvre complètement la porte. Avant de fermer la porte n'oubliez pas de tournier les écrous mobiles « B » qui servent à maintainir les deux charnières (Fig. X).

AVERTISSEMENT

• Prenez soit de ne pas-retirer le système de blocage des charnières au moment d'enlever la porte ; dans le cas contraire, le mécanisme de la charnière effectuerait un retour brusque.
• Ne plongez sous aucun prétexte la porte dans de l'eau.

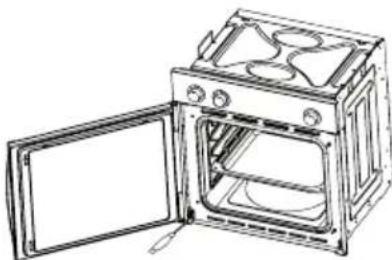

Type de porte C

Ouvrez la porte et tenez-la fermement.

À l'aide d'un tournevis ajustat, demontez la charnière inférieure de la partie maintainue au four.

Retirez ensuite la charnière supérieure de son logement et enlevez la porte.

Pour remonter la porte, réalisez l'opération inverse.

Accessoires inclus avec le four (Fig.4)

Le four peut être équipé de guides lateraux qui sont fixés à la paroi du four. Introduire les grilles et le léche-fritte inclus dans les guides lateraux. Ci-après, le démontage des guides est décrit pour les deux types existant :

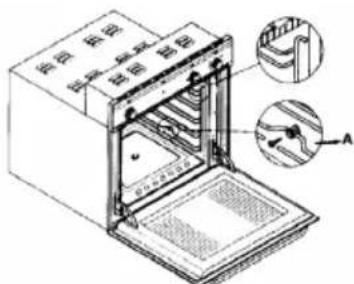

Grille type 1

Pour retarder les guides lateraux il suffit d'exercer une légere pression vers le bas sur le point A.

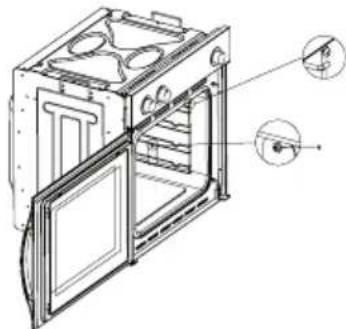

Grille type 2

Pour-retirer les guides lateraux, enlevez la vis à l'aide d'un tournevis ajustat puis déplacer la grille vers le haut jusqu'à ce qu'elle soit libérée.

intermédiaire. Le procédé est le même que celui décrit plus haut.

INSTRUCTIONS POUR L'INSTALLATION

Cet apparéil doit être installé par une personne compétente, et conformément à la version actuelle des Reglements et Normes de Sécurité du RU ou leurs équivalents de la Norme Européenne:

Réglementations urbanistiques (publiées par le Département de l'Environnement).

Normes urbanistiques (publiées par le Département de Développement d'Écosse).

Réglementations de câblage IEE.

Electricité dans les reglementations du travail.

MISE EN SERVICE PREALABLE DE L'APPAREIL

Au moment du désemblage, vérifier que les pieces suivantes accompagnent bien l'appareil:

• Manuel d'Instructions et d'Installation
  grille de four 1 lechefrite
• Vis et caches pour fixer l'appareil dans le logement

MISE EN PLACE DE L'APPAREIL (voir Fig. 5)

Ces apparèils sont classés comme de Classe I.

Le branchement à terre est obligatoire, conformément à ce qui est établi para la loi. Le fabricant decline toute responsabilité dans le cas où les normes contre accidents n'auraient pas été respectées.

IMPORTANT

Le meuble ou l'armoire adjacente et tous les matériels utilisés dans l'installation doivent résister une augmentation de tempé rature minimum de 85^ sur la température ambiente pendant l'utilisation de l'appareil.

Des types de meubles de cuisine déterminés en vinyle ou laminés sont particulièrement suscept à souffrir des dommages par décorration à des températures situées au-dessous de celles indiquées.

Si l'appareil est installé sans que cette limite de température soit respectée ou s'il est place à moins de 4 mm des armoires adjacentes, la responsabilité sera du propriétaire.

NOTES D'INSTALLATION

1. Le four doit être installé dans un logement standard de 600mm , comme indiqué Fig. 5, soit sous une cuisine soit dans une colonne.
2. En insérant le four dans une colonne, il est indispensable de retarder le panneau arrêté du meuble pour assurer une ventilation suffisante, et de laisser une ouverture d'au moins 85-90 mm, comme indiqué Fig. 5.
3. Verifier que le four a eté fixé correctement et d'une façon sure dans son logement. La fixation du four dans l'armoire se réalise avec 4 vis "A", Fig. 5, une à chaque coin du cadre de la porte du four.

Fig. 5: Distances d'installation pour fours électriques simples de 60~cm de largeur (la forme de la carcasse supérieure peut varier) et de sa fixation dans l'armoire.

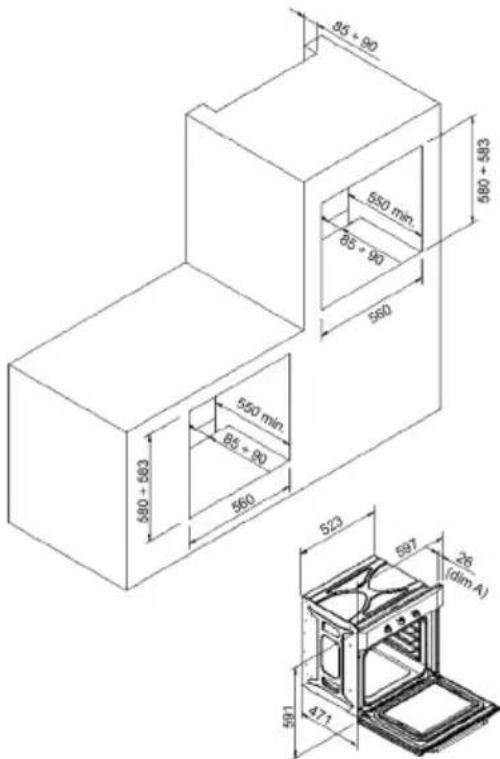

DIMENSIONS D'ENCASTREMENT POUR FOUR AVEC UNE ÉPAISSEUR DE PORTE DE 26 mm (dim A)

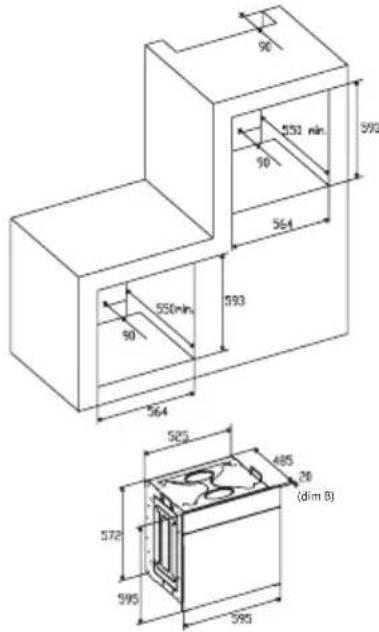

DIMENSIONS D'ENCASTREMENT POUR FOUR AVEC UNE ÉPAISSEUR DE PORTE DE 20 mm (dim B)

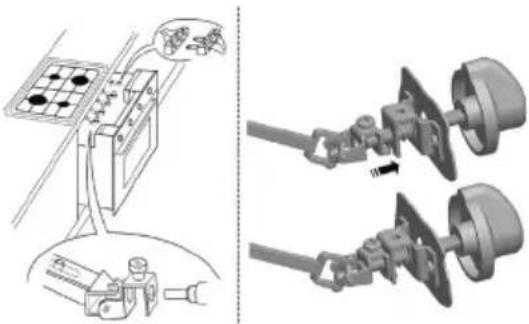

4. Dans le cas d'une installation de fours polyvalents, installer les cardans comme indiqué Fig. 6.

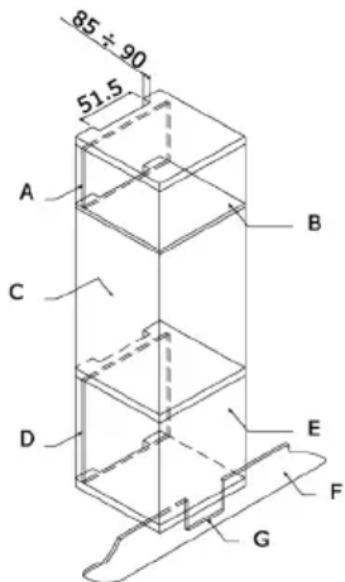

Fig. 7: Conditions requises de ventilation et de découvert pour l'installation d'un four électrique simple dans une unité de cuisine standard.
Conditions requises de ventilation minimales pour les étagères supérieures, de base et de support de l'arrière de l'unité.

A. Le guide de support doit être retire
B. Espace de 75-90 mm entre le mur et l'arrière de l'étagère de support et la base de l'armoire

C.Socle
D. Face avant du caisson à monter

A.Panneauarriere
B. Espace de stockage
C.Retirer l'arriere de cette section
D.Panneauarriere
E. Espace de stockage
F.Socle
G. Découpe de ventilation minimum 80 cm

Fig. 8: Conditions requises de ventilation et de découvert pour l'installation d'un four électrique simple dans une armoire haute.

BRANCHEMENT ÉLECTRIQUE

Avant de brancher l'appareil, vérifier que la tension d'alimentation marquee sur la plaque signalétique coïncide bien avec la tension de l'alimentation de réseau.

Pour les installations électriques, le registre NICEIC est recommandé.

MISE EN GARDE - CET APPAREIL DOIT ETRE CONNECTÉ À LA TERRE

Cet apparéil doit être cable à un interrupteur automatique bipolaire de 13 A avec prise protégée, qui ait une séparation de contacts de 3 mm et située dans un endroit facilement accessible près de l' apparéil.

IMPORTANT

Les conducteurs du cable d'alimentation de réseau sont codés par couleurs de la façon suivante:

Vert et jaune - Terre

Bleu - Neutre

Marron-Ligne

REEMPLACEMENT DU CABLE D'ALIMENTATION DE RÉSEAU

Si le cable d'alimentation de réseau doit être remplaced, procédér de la façon suivante:

1. Debrancher l'appareil de l'alimentation, dévisser les vis de fixation etsteroler le panneau arriere.
2. Dévisser les vis de fixation et celles des bornes pour libérer le cable existant.
3. Monter le nouveau cable qui devra replir les specifications en rapport avec les Informations Techniques, en assurant la connexion correcte des codes de couleur et que toutes les vis soient correctement serrées.

MAINTENANCE

Avant de réaliser la maintenance, débrancher l'appareil de l'alimentation électrique.

Pendant la période de garantie, demander toutes les interventions nécessaires au Service d'Assistance Technique du fabricant. Tenez compte du fait que l'intervention ou la réparation effectue par un personnel non autorisé annulera cette garantie.

(Non couvert par la garantie de l'appareil.)

Le four est équipé d'une lampe dont les caractéristiques sont les suivantes: 15 W ou 25 W, 300^ et du type E-14

ATTENTION: Débranche l'appareil de l'alimentation électrique, retirez la porte du four ( comme déscrit précédement) ainsi que les étagères.

Retirez le couvercle protecteur en verre de l'ampoule, en tournant dans le sens contraire à celui des aiguilles d'une montre. Fig. 9 (A)

Dévissez la vente ampoule et l'éliminer d'une façon sure et écologique; la changer pour une du type spécifique dans les Informations Techniques et remonter le protecteur.

NOTE - Le protecteur en verre peut être très serré ; si besoin, utiliser une machoire pour le retarder.

Le conducteur vert et jaune doit etre connecte la borne
marquee d'un "E" ou d'un symbole de terre ou de couleur vert et jaune. Le conducteur bleu doit être connecté à la borne marquee d'un "N". Le conducteur marron doit être connecté à la borne marquee d'un "L".
- Àaucun point,le cable ne devra arrivere à une température supérieure de 50^ à la température ambiente.
- Si le cable d'alimentation est endommagé, il doit être remplatz par un cable ou un ensemble spécial que fournira le fabricant ou le service après-vente.

ENTRETIEN ET REMPLACEMENT DES REVÉTEMENTS CATALITIQUES

(Quand ils sont montés, les revêtements ne sont pas couverts par la garantie de l'appareil)

Pour maintenir "toujours propres d'une façon efficace les

revêtement, le four doit être chauffé à un minimum de 200^ à condition qu'il existe des taches persistantes, pour éviter qu'elles ne deviennent permanentes.

Si les revêtements deviennent noirs et brillants, ils doivent être changés pour des neufs. Retirer tous les accessoires internes pour faciliter le remplacement des revêtements.

Les revêtements de rechange peuvent être achetés directement au Service de Pièces de Rechange du fabricant (voir détails sur la quatrième page de couverture). Au moment de passer la commande, indiquez les références du type de produit décrit sur la plaque signalétique et/ou le numéro de série de l'appareil.

INFORMATIONS TECHNIQUES

Largeur: 440mm

Profondeur: 390 mm

Volume utile: 59 litres

INFORMATIONS ÉLECTRIQUES

Tension nominale:

220V-240V\~50Hz

Connexion d'alimentation: 13 A (interrupteur automatique bipolaire avec prise protégée, avec séparation de contacts de 3mm

ABSORPTION DE PUISSANCE

Résistance sole: 1,30 kW

Résistance plafond: 0,90 kW

Résistance ventilateur: 2,30 kW

Résistance Gril: 1,35kW

Cable d'alimentation de réseau:

3× 1,5mm^2 type H07RN-F

Ampoule du four:

15 W - 25 W / 300 °C vis du type E-14

Le Fabricant decline toute responsabilité pour les dommages produits à personnes et objets, et qui seraient le résultat d'une installation incorrecte ou improupe de l'appareil.

Le Fabricant se reserve le droit d'apporter, sans besoin de préavis, toutes les modifications qu'il considérerait nécessaires et utiles à ses produits.

USERINSTRUCTIONS
