Caractéristiques Techniques	Haut-parleur 2 voies, impédance de 8 Ohms, puissance nominale de 100 Watts, réponse en fréquence de 40 Hz à 20 kHz.
Utilisation	Idéal pour une utilisation domestique ou en studio, compatible avec amplificateurs et récepteurs audio.
Maintenance et Réparation	Vérifier régulièrement les connexions, nettoyer les grilles et les surfaces, remplacer les haut-parleurs en cas de défaillance.
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger le haut-parleur pour prévenir les dommages.
Informations Générales	Produit de la marque Quadral, conçu pour une qualité sonore optimale, garantie de 2 ans.

FOIRE AUX QUESTIONS - Argentum 315 Phase Quadral

Quel type d'amplificateur est recommandé pour le Quadral Argentum 315 Phase ?

Il est recommandé d'utiliser un amplificateur avec une puissance de 50 à 150 W par canal pour obtenir des performances optimales.

Comment connecter le Quadral Argentum 315 Phase à mon système audio ?

Utilisez des câbles de haut-parleur de bonne qualité pour relier les bornes de sortie de votre amplificateur aux bornes d'entrée des haut-parleurs. Assurez-vous de respecter la polarité (+ et -).

Quelle est la sensibilité du Quadral Argentum 315 Phase ?

La sensibilité du Quadral Argentum 315 Phase est de 88 dB, ce qui signifie qu'il peut produire un volume adéquat avec une puissance d'amplification raisonnable.

Puis-je utiliser le Quadral Argentum 315 Phase pour une utilisation en extérieur ?

Le Quadral Argentum 315 Phase est conçu pour une utilisation en intérieur. Pour une utilisation en extérieur, il est recommandé d'utiliser des modèles spécialement conçus pour résister aux intempéries.

Quels sont les dimensions du Quadral Argentum 315 Phase ?

Les dimensions du Quadral Argentum 315 Phase sont de 100 cm de hauteur, 20 cm de largeur et 30 cm de profondeur.

Quel type de musique fonctionne le mieux avec le Quadral Argentum 315 Phase ?

Le Quadral Argentum 315 Phase est polyvalent et convient à divers genres musicaux, mais il excelle dans la reproduction de musique classique, jazz et rock grâce à sa clarté et sa précision.

Comment entretenir le Quadral Argentum 315 Phase ?

Essuyez régulièrement la surface avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le fini.

Est-il nécessaire de roder les haut-parleurs Quadral Argentum 315 Phase ?

Oui, il est conseillé de roder les haut-parleurs pendant environ 20 à 30 heures d'utilisation à faible volume pour optimiser les performances.

Y a-t-il une garantie pour le Quadral Argentum 315 Phase ?

Oui, le Quadral Argentum 315 Phase est généralement couvert par une garantie de 2 ans, mais il est conseillé de vérifier les détails spécifiques auprès du revendeur.

Quels sont les matériaux utilisés dans la fabrication du Quadral Argentum 315 Phase ?

Le Quadral Argentum 315 Phase est fabriqué avec un coffret en bois de haute qualité, des haut-parleurs en polypropylène et des tweeters en aluminium pour une meilleure acoustique.

MODE D'EMPLOI Argentum 315 Phase Quadral

Sécurité 23-24 Installation 25-26 Pieds et supports muraux 26 Raccordement 26-29 Attention au «clipping» 30 Conseils pour une Meilleure acoustique 30 Nettoyage des haut-parleurs 31 Que faire en cas d'anomalies 32

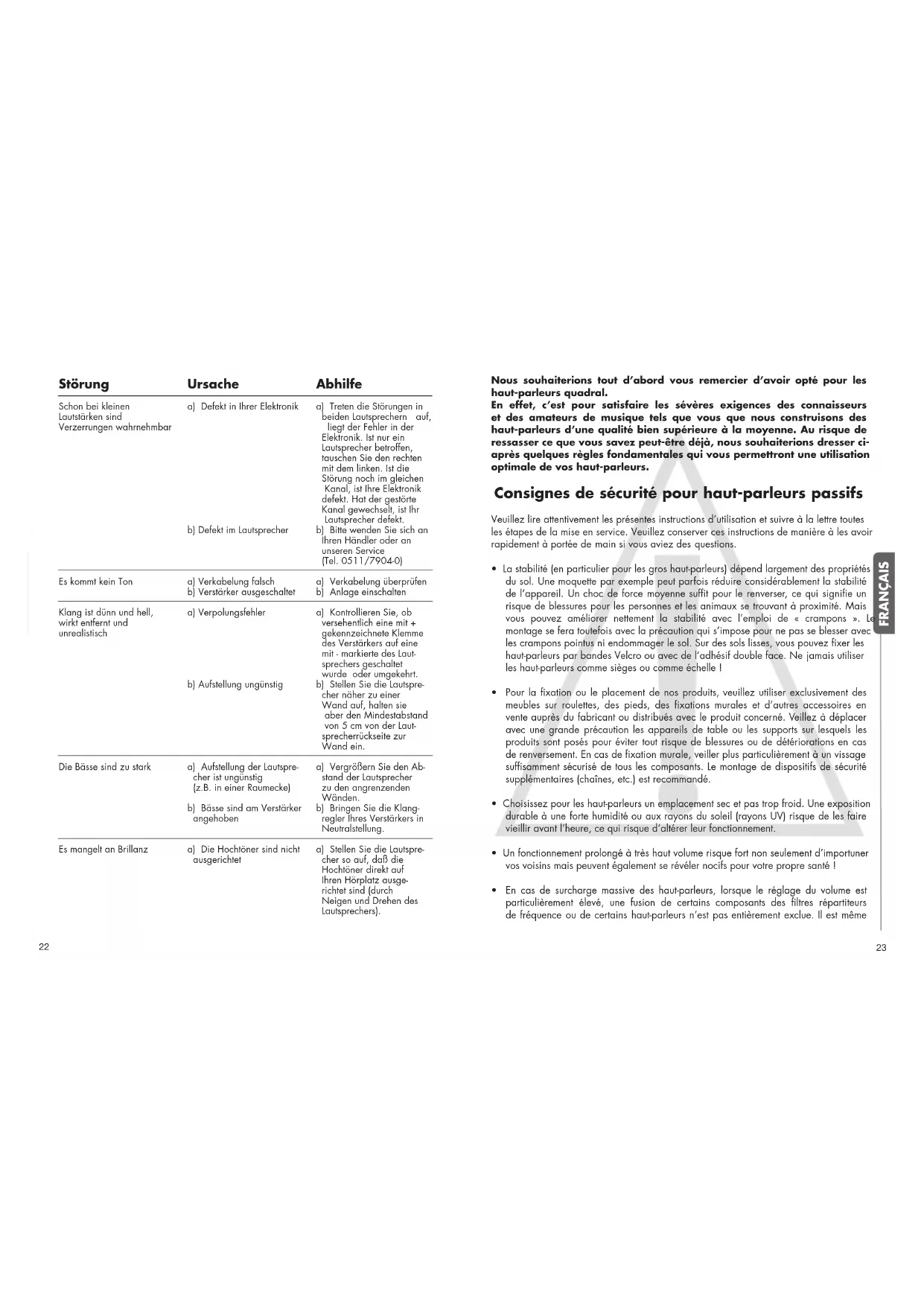

Nous souhaiterions tout d'abord vous remercier d'avoir opté pour les haut-parleurs quadral.

En effet, c'est pour satisfaire les sévères exigences des connaisseurs et des amateurs de musique tels que vous que nous construisons des haut-parleurs d'une qualité bien supérieure à la moyenne. Au risque de ressasser ce que vous savez peut-être déjà, nous souhaiterions dresser ci-après quelques règles fondamentales qui vous permettront une utilisation optimale de vos haut-parleurs.

Consignes de sécurité pour haut-parleurs passifs

Veuillez lire attentivement les présentes instructions d'utilisation et suivez à la lettre toutes les étapes de la mise en service. Veuillez conserver ces instructions de manière à les avoir rapidement à portée de main si vous avez des questions.

• La stabilité (en particulier pour les gros haut-parleurs) dépend largement des propriétés du sol. Une moquette par exemple peut parfois réduire considérablement la stabilité de l'appareil. Un chic de force moyenne suffit pour le renverser, ce qui signifie un risque de blessures pour les personnes et les animaux se trouvant à proximité. Mais vous pouvez améliorer nettement la stabilité avec l'emploi de « crampons ». Le montage se fera toutefois avec la précaution qui s'impose pour ne pas se blesser avec les crampons pointus ni endommager le sol. Sur des sols lisses, vous pouvez fixer les haut-parleurs par bandes Velcro ou avec de l'adhésif double face. Ne jamais utiliser les haut-parleurs comme sièges ou comme échelle!
• Pour la fixation ou le placement de nos produits, veillez utiliser exclusivement des meubles sur roulettes, des pieds, des fixations murales et d'autres accessoires en vente auprès du fabricant ou distribués avec le produit concerné. Veillez à déplacer avec une grande précaution les appareils de table ou les supports sur lesquels les produits sont posés pour éviter tout risque de blessures ou de détériorations en cas de renversement. En cas de fixation murale, veillez plus particulièrement à un vissage suffisamment sécurisé de tous les composants. Le montage de dispositifs de sécurité supplémentaires (chaînes, etc.) est recommandé.
• Choisissez pour les haut-parleurs un emplacement sec et pas trop froid. Une exposition durable à une forte humidité ou aux rayons du soleil (rayons UV) risque de les faire vieillir avant l'heure, ce qui risque d'altérer leur fonctionnement.
• Un fonctionnement prolongé à très haut volume risque fort non seulement d'importuner vos voisins mais peut également se révéler nocif pour votre propre santé !
• En cas de surcharge massive des haut-parleurs, lorsque le réglage du volume est particulièrement élevé, une fusion de certains composants des filtres répartiteurs de fréquence ou de certains haut-parleurs n'est pas entièrement exclue. Il est même

théoriquement possible qu'un incendie se déclare à l'intérieur d'un haut-parleur dans de telles conditions de surcharge. Il est donc vivement recommandé de ne jamais laisser sans surveillance les haut-parleurs utilisés dans ce type d'environnement à risques.

• En cas de fonctionnement à des volumes sanitaires exagérés, les bornes de raccordement du haut-parleur et de certains composants se trouvent à des tensions de 30 à 50 V. Vous devez donc absolument éviter de toucher les contacts des haut-parleurs non isolés lors du fonctionnement. Par ailleurs, il est impératif de ne pas insérer les mains ou les bras dans les orifices acoustiques (tubes Bass-Reflex) pour éviter tout risque de blessures. Les enfants et les animaux de compagnie sont particulièrement concernés par ce risque. Pour des raisons de sécurité, nous interdisons de manière générale l'ouverture des haut-parleurs, qu'ils soient en fonctionnement ou connectés, car les risques d'être soumis à l'intérieur à des tensions de 50 volts comme décrit ci-dessus.
• Danger de mort en cas de manipulation anormale de la tension secteur ! Un haut-parleur passif ne doit jamais être branché directement sur une prise secteur ! Raccorder les bornes de raccordement des haut-parleurs uniquement aux sorties correspondantes sur l'amplificateur. Tout raccordement de ces bornes au réseau électrique (230V/115V), de quelque nature que ce soit, est interdit et détruit directement le haut-parleur et les appareils connectés. Il est donc impératif d'éviter de munir ces raccords de câbles de connecteurs susceptibles d'être confondus avec des fiches secteurs.
• Les haut-parleurs non équipés d'un blindage magnétique peuvent provoquer une altération des couleurs voir une distorsion de l'image télé. De manière générale, une distance de 50 cm est suffisante pour éviter ce risque de parasite. Évitez également de déposer cartes de crédit, disquettes, cassettes audio ou vidéo ou tous autres supports magnétiques sur le haut-parleur. Les informations qui y sont stockées risquent d'être détruites. De même, il est déconseillé de faire fonctionner des appareils à bande magnétique dans les environnements immédiats.

Installation

Afin d'obtenir une acoustique du meilleur effet, il faut en règle générale essayer diverses installations et réaliser plusieurs tests d'écoute.

Comme la pièce influe considérablement sur la restitution du son, nous vous apportons ici quelques idées astucieuses pour le positionnement de vos haut-parleurs quadral.

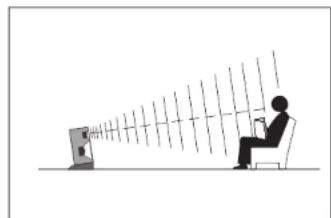

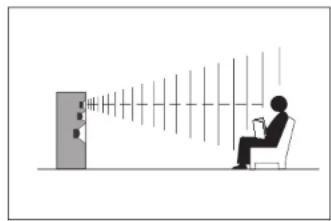

Haut-parleur principal (frontal)

Le positifienment des haut-parleurs dans la piece d'ecoute influe de maniere non négligibleant sur leur effet sonore. Ainsi, le placement a proximite des coins de la piece conduit generalement a une restitution des basses bruyante et sans contours. En revanche, bien dégagés au milieu de la pièce, les haut-parleurs sont certes précis mais produit un son clair plus mince. Le moins est donc d'installer vos haut-parleurs de sorte que le dos du coffret se trouve à au moins 30 cm du mur le plus proche. La distance le séparant des murs lateraux devrait être même de l'ordre de 50 cm afin d'évier de bryantes réflexions sur le mur. Les enceintes dites pour étagères déploieront toutes leurs qualités en les posant sur un trépied ou sur une étagère, en veillant à orienter les tweeters à hauteur d'ecoute. Il faudra donc eventulement placer les coffrets en angle et les incliner légrement.

Chaque haut-parleur devrait être placé à la même distance de la position d'écoute tandis que la distance des haut-parleurs les uns par rapport aux autres peut être plus courte que par rapport à l'auditeur.

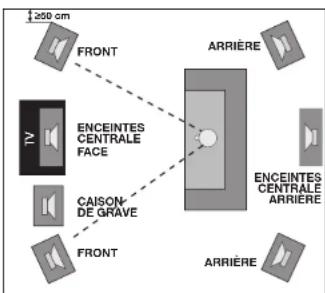

Enceinte centrale frontale

Le haut-parleur central est muni d'un blindage magnétique qui l'empêche de générer des défauts de couleur ou de géométrie de l'image télé. Il est donc conseillé de le placer directement sur le téléviseur. Si un placement sur le téléviseur

est impossible, vous pouvez également le poser horizontalement, mais à au moins 20 cm du sol.

Par ailleurs, nous conseillons d'incliner l'enceinte centrale de manière à orienter le tweeter vers l'auditeur. Ce n'est qu'ainsi que le système pourra déployer toutes ses sonorités.

Enceinte centrale arrière

Contrairement aux ensembles Surround 5.1, les systèmes 6.1 disposent d'un haut-parleur arrière supplémentaire que l'on placera derrière, légèrement au-dessus de la position d'écoute typique.

Enceinte arrière

L'orientation du haut-parleur arrière vers la position d'écoute est laissée au goût de chacun. Par ailleurs, certains auditeurs préfèrent positionner le haut-parleur arrière au-dessus de la hauteur d'écoute. Il suffit alors de le placer sur un support mural stable, un pied élevé pour haut-parleur, une commode ou sur une étagère.

Pieds et supports muraux

Afin d'obtenir un positionnement optimal des haut-parleurs frontal et arrière, Quadral propose également dans son programme de livraison des pieds et des supports muraux appropriés. Certains modèles de haut-parleurs sont même munis d'un évidement en forme de clé permettant de les fixer sur le mur arrière.

Nous répondons volontiers à toutes vos questions au numéro de téléphone suivant: +49 [0] 511 7904-0, ou par courriel: [e-mail]

Raccordement à l'amplificateur

Avant de brancher vos haut-parleurs à votre chaîne hi-fi ou Surround, vérifiez que l'amplificateur / le récepteur est bien hors tension et que son féminin lumineux de fonctionnement n'est pas allumé. Pour le raccordement, vous avez besoin d'un câble bifilaire spécial pour chaque haut-parleur. Veillez à une longueur suffisante, et ne coupez pas le câble trop court tropôt pour pouvoir le dissimuler par la suite sous le tapis ou derrière un meuble. Pour les câbles d'une longueur supérieure à 5 m, nous recommandons une section transversale d'au moins 2,5 mm2 par fil afin d'éviter toute perte de puissance inutile. Afin de garantir un bon contact, chaque extrémité des fils doit être dénudée sur 10 mm.

Bornes à vis

Pour le raccordement des câbles des haut-parleurs, chaque enceinte possède au dos une section de raccordement contenant des bornes à vis codées par couleur. Desserrez les bornes à vis et insérez l'extrémité découpée du câble dans le percage ainsi dégagé. Sur le

cable du haut-parleur, un fil est caractérisé par une couleur ou une forme spéciale. C'est la ligne positive que vous raccorderez à la borne rouge, l'autre fil étant relié à la borne noire. Resserrez les vis à fond. Afin de garantir une polarité correcte, vérifiez également que le raccordement à votre amplificateur est bien correct. Là aussi, le fil caractérisé est à relier au pôle (+), l'autre à la borne à vis noire (-).

Pour certains haut-parleurs quadral, vous avez le besoin entre trois modes de fonctionnement.

a) Mode conventionnel

N'enlevez pas le cavalier

et raccordez le cable du haut-parleur conformément à l'illustration.

b) Mode bifilaire

Ouvrez le cavalier après avoir desserré les quatre bornes à vis au dos du haut-parleur et raccordez le câble conformément à l'illustration.

c) Mode bi-ampli

Ouvrez les cavaliers et raccordez le câble conformément à l'illustration

En mode biamplicateur ou bi-ampli, les deux bornes à vis inférieures commandent le registre des graves, et les deux bornes supérieures celui des mediums et des aigus. Dans ces modes de fonctionnement, observez impérativement la polarité correcte.

Veillez à retirer les cavaliers sur le bornier des haut-parleurs pour éviter tout risque d'endommagement de votre amplificateur.

Certaines enceintes arrière quadri disposent d'un tweeter supplémentaire au dos de leur coffret pour offrir une image sonore particulièrement généreuse. S'ils sont placés horizontalement ou verticalement dos au mur, il faut déconnecter ce tweeter supplémentaire en retirant le cavalier du bornier de raccordement. Lorsque on supprime le cavalier au niveau du bornier de raccordement, le tweeter placé au dos ne reçoit plus aucun signal électrique et reste silencieux. Le haut-parleur arrière joue alors le rôle d’enceinte conventionnelle.

Fonctionnement avec amplificateur Surround

Une fois que vous avez placé et raccordé vos haut-parleurs conformément à l'illustration, vous devez maintenant procéder au réglage du gestionnaire des basses sur votre amplificateur Surround. Sur ce point, veuillez suivre impérativement les instructions de service du fabricant de votre amplificateur.

Etant donné que le gestionnaire des basses dépend avant tout de la configuration des haut-parleurs, nous vous indiquons ci-dessous quelques exemples de réglages. a) Les petites et plus petites enceintes satellites doivent fonctionner en mode « small ». Pour oblirer ce réglage sur tout amplificateur, veuillez rialcder comme suit :

Frontal: small

Central: small

Arriere: small

Caisson de graves: oui

b) En ce qui concerne les enceintes compactes, le mode de réglage n'est soumis à aucune règle. Le mode approprié peut tout aussi bien être « large » que « small ». Ceci dépend du volume sonore que vous préférez et donc de votre impression sonore qui en découle (sur ce point, voir également chapitre « Attention distorsions ! »). Pour ce réglage, vous avez le besoin suivant :

Caisson de graves : oui

c) Les enceintes posées au sol, ou les grandes enceintes pour étagères, idéales pour un puissant rendu des basses, devraient être configurées en mode « large ». Pour oblirer ce réglage, veuillez procéder de la manière suivante :

Frontal: large

Central: large

Arriere: large

Caisson de graves : oui/non

Pour les enceintes centrales spéciales quadrat, nous recommandons de manière générale le mode de réglage « small ».

Caisson de graves

Si votre amplificateur surround est équipéd d'une sortie pour caisson de graves « Line. Subwoofer », vous avez la possibilité de l'exploiter en utilisant le câble en Y fourni avec le caisson de graves (cf. illustration). Dans ce cas, les enceintes frontales seront raccordées directement aux bornes des haut-parleurs frontaux de leur amplificateur. Pour le câblage, veuillez vous reporter au schéma de raccordement.

Pour les réglages nécessaires à effectuer sur tout caisson de graves, veuillez consulter les instructions de service du caisson de graves actif.

Même si la puissance nominale d'un amplificateur est bien plus faible que la puissance musicale des enceintes connectées, une utilisation non correcte peut absolument endommager vos haut-parleurs. En effet, la puissance nominale indique uniquement le nombre de watts que l'amplificateur peut fournir aux haut-parleurs sans distorsions. En cas de surcharge de l'amplificateur, celui-ci dégrade d'une part plus de puissance, et d'autre part, il y ajoute un courant continu destructeur ainsi que des vibrations dans les hautes fréquences. Ce processus est appelé distorsion (clipping) et se traduit sur le plan sonore par de fortes distorsions dans les passages au volume fort. Lorsque des distorsions se font entendre, vous devez baisser le volume pour ne pas mettre en danger vos enceintes. Des distorsions au niveau de l'amplificateur sont la conséquence typique d'une surcharge qui se produit toujours lorsque l'on tourne trop les boutons de réglage du volume et de la tonalité. Même lorsque le bouton de la tonalité est en position médiane, les amplificateurs courants atteignent leurs limites dès les premières impulsions sonores dues que le bouton du volume dépasse la position médiane.

Conseils pour une meilleure acoustique

1. Mousse tendre contre les fortes basses Les tonalités basses peuvent sembler parfois trop fortes en fonction des qualités acoustiques de la pièce d'écoute et du positionnement des haut-parleurs. Aussi certains haut-parleurs quadrat sont-ils livrés avec des morceaux cylindriques de mousse à larges pores.

Si les basses graves sont trop fortes dans la salle d'écoute, nous vous recommandons d'insérer intégralement ce cylindre de mousse dans le tube bass-reflex de votre haut-parleur. Enfoncez-le à l'intérieur du tube bass-reflex avec les doigts. Dans certains cas, cette mesure atténue la restitution des basses.

1. Afin de garantir un meilleur découvrage acoustique des haut-parleurs par rapport au sol, certaines enceintes posées au sol sont équipées d'un système permettant d'y fixer des crampons. Selon la pièce / le revêtement de sol, l'emploi de crampons peut se révéler bénéfique.
2. Pour obtenir un meilleur découvertage acoustique de la surface de pose pour les enceintes centrales ou pour étagères, certains de ces modèles sont livrés respectivement avec 4 pieds de caoutchouc autocollants.

Entretien des haut-parleurs

Pour nettoyer vos haut-parleurs quadral, utilisez de préférence un chiffon doux et sec. Veuillez essayer leurs boîtiers en aluminium dans le sens de la longueur, avec un chiffon humide. N'employez pas de solvants.

Les systèmes de haut-parleurs (pour graves, mediums etc.) devraient être nettoyés qu'en cas de fort encrassement (un peu de poussière n'a aucune incidence sur le plan acoustique). Dans ce cas, utiliser un chiffon doux et sec ou un pinceau doux en exerçant une très faible pression, car vous risquez de déterminer les membranes.

De manière générale, nous déconseillons de nettoyer les membranes des tweeters, car celles-ci sont extrêmement sensibles.

En cas d'encrasement des cadres frontaux argent, vaporiser une mousse nettoyante sèche (Centralin en atomiseur par ex.) sur l'endroit souillé, laissez agir puis passez simplement l'aspirateur.

Ne pas brasser les cadres frontaux noirs, mais simplement les tapoter du doigt. Déteachez avec précaution la saleté avec un large ruban adhesif. N'utilisez en aucun cas un liquide!

Les caractéristiques techniques de votre appareil sont indiquées au dos du coffret des haut-parleurs ou sur l'emballage.

Défaut	Origine	Remède
Présence de distorsions même à faible volume	a) Electronique défectueuse	a) Si les distorsions apparaissent dans les deux enceintes, l'électro-nique est défectueuse. Si seule une d'entre elles est concernée, intervertir les deux enceintes: si les distorsions se mani-festent alors toujours sur le même canal, l'électro-nique est défectueuse. Si elles sont par contreMAINANTENANT PASSÉES sur l'autre canal, c'est l'enceinte qui est défectueuse.
	b) Enceinte défectueuse	b) Prière de contacter votre revendeur ou le service après-vente quadral(tél.: [phone]).
Pas de son	a) Mauvais branchement	a) Vérifier les branchements
	b) Amplificateur éteint	b) Allumer la chaîne.
Son étriqué et clair: il semble distant et manque de réalisme.	a) Défaut de polarité	a) Vérifier si une borne „+、“ de l' amplificateur a été raccordée par erreur à une borne „-“ de l'enceinte ou inversement.
	b) Mauvaise disposition	b) Rapprocher les enceintes d'un mur en veillant toute fois à respecter la distance minimum de 5 cm entre l'arrière du coffretet le mur.
Basses trop puissant	a) Mauvais disposition des enceintes (par ex. dans un coin)	a) Eloigner les enceintes des murs les plus proches
	b) Le niveau de grave de l' amplificateur est trop éleve	b) Amener le régulator de tonality de l' amplificateur en position neutre
Regitre aigu flou	a) Mauvais orientation des tweeters	a) Placer les enceintes de sorte à ce que les tweeters soient directe-ment orientés vers la position d'écoute (en inclinant et tournant l'encainte)

Tel. +49 (0) 511 / 79 04-0 · Fax +49 (0) 511 / 75 35 28

e-mail: [e-mail] • www.quadral.com
