MODE D'EMPLOI Quintas 606 II Quadral
Sécurité 23-24 Installation 25-26 Pieds et supports muraux 26 Raccordement 26-29 Attention au «clipping» 30 Conseils pour une Meilleure acoustique 30 Nettoyage des haut-parleurs 31 Que faire en cas d'anomalies ? 32

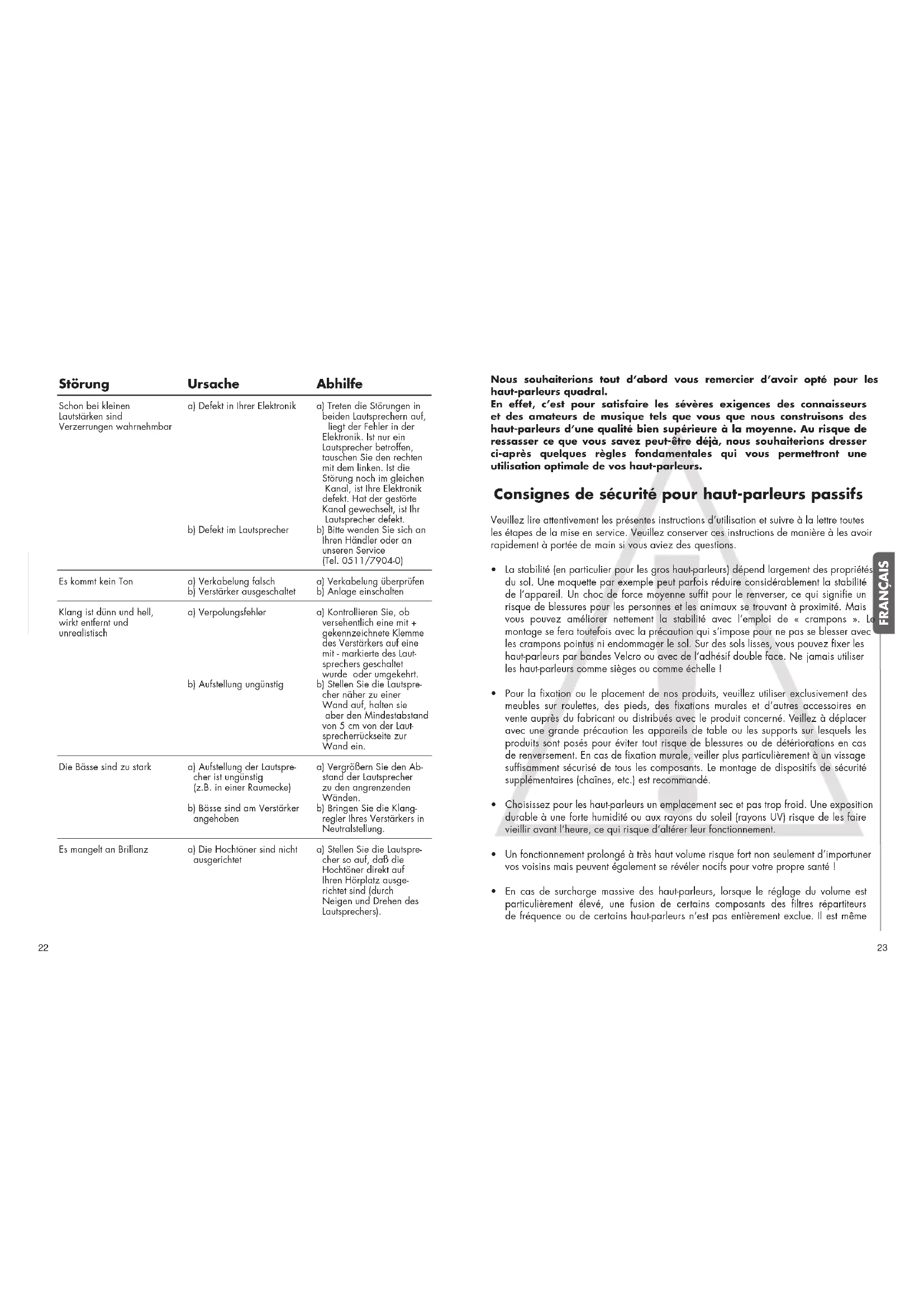

Nous souhaiterions tout d'abord vous remercier d'avoir opté pour les haut-parleurs quadral.
En effet, c'est pour satisfaire les sévères exigences des connaisseurs et des amateurs de musique tels que vous que nous construisons des haut-parleurs d'une qualité bien supérieure à la moyenne. Au risque de ressasser ce que vous savez peut-être déjà, nous souhaiterions dresser ci-après quelques règles fondamentales qui vous permettront une utilisation optimale de vos haut-parleurs.
Consignes de sécurité pour haut-parleurs passifs
Veuillez lire attentivement les instructions d'utilisation et suivre à la lettre toutes les étapes de la mise en service. Veuillez conserver ces instructions de manière à les avoir rapidement à portée de main si vous avez des questions.
La stabilité (en particulier pour les gros haut-parleurs) dépend largement des propriétés du sol. Une moquette par exemple peut parfois réduire considérablement la stabilité de l'appareil. Un chic de force moyenne suffit pour le renverser, ce qui signifie un risque de blessures pour les personnes et les animaux se trouvant à proximité. Mais vous pouvez améliorer nettement la stabilité avec l'emploi de « crampons ». Le montage se fera toutefois avec la précaution qui s'impose pour ne pas se blesser avec les crampons pointus ni endommager le sol. Sur des sols lisses, vous pouvez fixer les haut-parleurs par bandes Velcro au moyen de l'adhésif double face. Ne jamais utiliser les haut-parleurs comme sièges ou comme échelle! Pour la fixation ou le placement de nos produits, veillez utiliser exclusivement des meubles sur roulettes, des pieds, des fixations murales et d'autres accessoires en vente auprès du fabricant ou distribués avec le produit concerné. Veillez à déplacer avec une grande précaution les appareils de table ou les supports sur lesquels les produits sont posés pour éviter tout risque de blessures ou de déteriorations en cas de renversement. En cas de fixation murale, veiller plus particulièrement à un vissage suffisamment sécurisé de tous les composants. Le montage de dispositifs de sécurité supplémentaires (chaînes, etc.) est recommandé. - Choisissez pour les haut-parleurs un emplacement sec et pas trop froid. Une exposition durable à une forte humidité ou aux rayons du soleil (rayons UV) risque de les faire vieillir prématurément, ce qui risque d'altérer leur fonctionnement. - Un fonctionnement prolongé à très haut volume risque fort non seulement d'importuner vos voisins mais peut également se révéler nocif pour votre propre santé ! - En cas de surcharge massive des haut-parleurs, lorsque le réglage du volume est particulièrement élevé, une fusion de certains composants des filtres répartiteurs de fréquence ou de certains haut-parleurs n'est pas entièrement exclue. Il est même
théoriquement possible qu'un incendie se déclare à l'intérieur d'un haut-parleur dans de telles conditions de surcharge. Il est donc vivement recommandé de ne jamais laisser sans surveillance les haut-parleurs utilisés dans ce type d'environnement à risques.
Danger de mort en cas de manipulation anormale de la tension secteur!
- En cas de fonctionnement à des volumes sonores exagérés, les bornes de raccordement du haut-parleur et de certains composants se trouvent à des tensions de 30 à 50 V. Vous devez donc absolument éviter de toucher les contacts des haut-parleurs non isolés lors du fonctionnement. Par ailleurs, il est indispensable de ne pas insérer les mains ou les bras dans les orifices acoustiques (tubes Bass-Reflex) pour éviter tout risque de blessures. Les enfants et les animaux de compagnie sont particulièrement concernés par ce risque. Pour des raisons de sécurité, nous interdisons de manière générale l'ouverture des haut-parleurs, qu'ils soient en fonctionnement ou connectés, car ils risquent d'être soumis à l'intérieur à des tensions de 50 volts comme décrit ci-dessus. Un haut-parleur passif ne doit jamais être branché directement sur une prise secteur. Raccorder les bornes de raccordement des haut-parleurs uniquement aux sorties correspondantes sur l'amplificateur. Tout raccordement de ces bornes au réseau électrique (230V/115V), de chaque nature que ce soit, est interdit et détruit directement le haut-parleur et les appareils connectés. Il est donc indispensable d'éviter de munir ces raccords de câbles de connecteurs susceptibles d'être confondus avec des fiches secteur.
- Les haut-parleurs non équipés d'un blindage magnétique peuvent provoquer une altération des couleurs ou une distorsion de l'image télé. De manière générale, une distance de 50 cm est suffisante pour éviter ce risque de parasite. Évitez également de déposer cartes de crédit, disquettes, cassettes audio ou vidéo ou tous autres supports magnétiques sur le haut-parleur. Les informations qui y sont stockées risquent d'être détruites. De même, il est conseillé de faire fonctionner des appareils à bande magnétique dans les environnements immédiats.
Installation
Afin d'obtenir une acoustique du meilleur effet, il faut en règle générale essayer diverses installations et réaliser plusieurs tests d'écoute.
Comme la pièce influence considérablement sur la restitution du son, nous vous apportons ici quelques idées astucieuses pour le positionnement de vos haut-parleurs quadral.

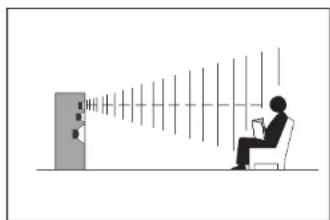

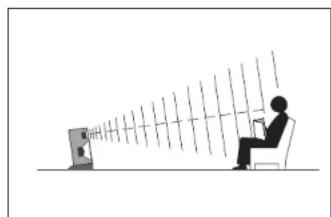

Haut-parleur principal (frontal)
Le positionnement des haut-parleurs dans la pièce d’écoute influence de manière non négligeable sur leur effet sonore. Ainsi, le placement à proximité des coins de la pièce conduit généralement à une restitution des basses bruyante et sans contour. En revanche, bien dégagés au milieu de la pièce, les haut-parleurs sont certes précis mais produisent un son clair mince. Le mieux est donc d’installer vos haut-parleurs de sorte que le dos du coffret se trouve à au moins 30 cm du mur le plus proche. La distance le séparant des murs latéraux devrait être de l’ordre de 50 cm afin d’éviter de bruyantes réflexions sur le mur. Les enceintes dites pour étagères déploieront toutes leurs qualités en les posant sur un trépied ou sur une étagère, en veillant à orienter les tweeters à hauteur d’écoute. Il faudra donc éventuellement placer les coffrets en angle et les incliner légèrement.
Chaque haut-parleur devrait être placé à la même distance de la position d'écoute tandis que la distance des haut-parleurs les uns par rapport aux autres peut être plus courte que par rapport à l'auditeur.

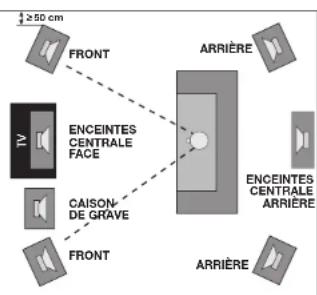

Enceinte centrale frontale
En raison de la diffusion de plus en plus large des téléviseurs Plasma et LCD, ces haut-parleurs ne sont plus dotés d'un blindage bloquant le rayonnement magnétique. Ces nouveaux types de téléviseurs ne sont plus sujets aux erreurs de couleur et de géométrie, ces dernières
ne pouvant survenir que dans le cas de téléviseurs plus anciers encore dotés d'un tube. Dans ce cas, il est recommandé de placer l'enceinte centrale au-dessous du téléviseur, à une distance d'au moins 30 cm, tout en gardant une distance d'au moins 20 cm par rapport au sol. Par ailleurs, nous conseillons d'incliner l'enceinte centrale de manière à orienter le tweeter vers l'auditeur. Ce n'est qu'ainsi que le système pourra déployer toutes ses sonorités.
Enceinte centrale arrière
Contraires aux ensembles Surround 5.1, les systèmes 6.1 disposent d'un haut-parleur arrière supplémentaire que l'on placera derrière, légèrement au-dessus de la position d'écoute typique.
Enceinte arrière
L'orientation du haut-parleur arrière vers la position d'écoute est laissée au goût de chacun. Par ailleurs, certains auditeurs préfèrent positionner le haut-parleur arrière au-dessus de la hauteur d'écoute. Il suffit alors de le placer sur un support mural stable, un pied élevé pour haut-parleur, une commode ou sur une étagère.
Pieds et supports muraux
Afin d'obtenir un positionnement optimal des haut-parleurs frontal et arrière, Quadral propose également dans son programme de livraison des pieds et des supports muraux appropriés. Certains modèles de haut-parleurs sont même munis d'un évidement en forme de clé permettant de les fixer sur le mur arrière.
Nous répondons volontiers à toutes vos questions au numéro de téléphone suivant : +49 (0) 511 7904-0, ou par courriel : ovs@quadral.com
Raccordement à l'amplificateur
Avant de brancher vos haut-parleurs à VOte chaine hi-fi ou Surround, verifiez que I' amplificateur / le recepteur est bien hors tension et son témoin lumineux de fonctionnement n'est pas allumé. Pour le raccordement, vous avez besoin d'un cable bilafière spécial pour chaque haut-parleur. Veillez à une longueur suffisante, et ne coupe pas le cable trop court trop tout pour pouvoir le dissimuler par la suite sous le tapis ou derriere un meuble. Pour les cables d'une longueur supérieure à 5 m, nous recommendons une section transversale d'au moins 2,5 mm2 par fil afin d'éviter toute perte de puissance inutil. Afin de garantir un bon contact, chaque extrémité des fil doit être dénudée sur 10 mm.
Bornes à vis
Pour le raccordement des câbles des haut-parleurs, chaque enceinte possède au dos une section de raccordement significatif des bornes à vis codées par couleur. Desserrez les bornes à vis et insérez l'extrémité nue du câble dans le perçage ainsi dégagé. Sur le
cable du haut-parleur, un fil est caractérisé par une couleur ou une forme spéciale. C'est la ligne positive que vous raccordez à la borne rouge, l'autre fil étant relié à la borne noire. Resserrez les vis à fond. Afin de garantir une polarité correcte, vérifiez également que le raccordement à votre amplificateur est bien correct. Là aussi, le fil caractérisé est à relier au pole (+), l'autre à la borne à vis noire (-).
Pour certains haut-parleurs quadral, vous avez le choix entre trois modes de fonctionnement.
a) Mode conventionnel
N'enlevez pas le cavalier
et raccordez le cable du haut-parleur conformément à l'illustration.
b) Mode bilfilaire
Ouvrez le cavalier après avoir desserré les quatre bornes à vis au dos du haut-parleur et raccordez le câble conformément à l'illustration.
c) Mode bi-ampli
Ouvrez les cavalières et raccordez
Le câble conformément à l'illustration.
En mode bifilaire ou bi-ampli, les deux bornes à vis inférieures commandent le registre des graves, et les deux bornes supérieures celui des mediums et des aigus. Dans ces modes de fonctionnement, observez impérativement la polarité correcte.
veillez à raterder les cavaliers sur le bornier des haut-parleurs pour éviter tout risque d'endommagement de votre amplificateur.

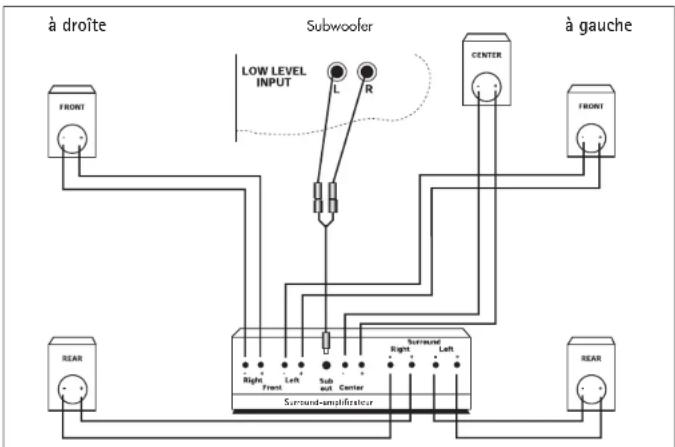

Fonctionnement avec amplificateur surround
Une fois que vous avez placé et raccordé vos haut-parleurs conformément à l'illustration, vous nevez maintenant procéder au réglage du gestionnaire des basses sur votre amplificateur Surround.
Sur ce point, veuillez dire impérativement les instructions de service du fabricant de votre amplificateur.
Etant donné que le gestionnaire des basses dépend avant tout de la configuration des haut-parleurs, nous vous indiquons ci-dessous quelques exemples de réglages.
a) les petites et plus petites enceintes satellites doivent fonctionner en mode « small ». Pour obtenir ce réglage sur votre amplificateur, veillez à le régler comme suit :
Frontal: small
Central: small
Arrière : small
Caisson de graves : yes
b) En ce qui concerne les enceintes compactes, le mode de réglage n'est soumis à aucune règle. Le mode approprié peut tout aussi bien être « large » que « small ». Ceci dépend du volume sonore que vous préférez et donc de votre impression sonore qui en découle (sur ce point, voir également chapitre « Attention distorsions I »). Pour ce réglage, vous avez le besoin suivant :
Frontal : large/small
c] Les enceintes posées au sol, ou les grandes enceintes pour étagères, idéales pour un bon rendu des basses, devraient être configurées en mode « large ». Pour obtenir ce réglage, veuillez procéder de la manière suivante :
Frontal : large
Central: large
Arriere: large
Caisson de graves : oui/non
Pour les enceintes centrales spéciales quadral, nous recommandons de manière générale le mode de réglage « small ».
Caisson de graves
Si votre amplificateur surround est équipéd d'une sortie pour caisson de graves « Line-Subwoofer », vous avez la possibilité de l'exploiter en utilisant le câble en Y fourni avec le caisson de graves (cf. illustration). Dans ce cas, les enceintes frontales seront raccordées directement aux bornes des haut-parleurs frontaux de l'amplificateur. Pour le câblage, veuillez vous reporter au schéma de raccordement.
Pour les réglages nécessaires à effectuer sur votre caisson de graves, veuillez consulter les instructions de service du caisson de graves actif.
Même si la puissance nominale d'un amplificateur est bien plus faible que la puissance musicale des enceintes connectées, une utilisation non correcte peut absolument endommager vos haut-parleurs. En effet, la puissance nominale indique uniquement le nombre de watts que l'amplificateur peut fournir aux haut-parleurs sans distorsions. En cas de surcharge de l'amplificateur, celui-ci dégrade d'une part plus de puissance, et d'autre part, il y ajoute un courant continu destructeur ainsi que des vibrations dans les hautes fréquences. Ce processus est appelé distorsion (clipping) et se traduit sur le plan sonore par de fortes distorsions dans les passages au volume fort. Lorsque des distorsions se font entendre, vous devez baisser le volume pour ne pas mettre en danger vos enceintes. Des distorsions au niveau de l'amplificateur sont la conséquence typique d'une surcharge qui se produit toujours lorsque l'on tourne trop les boutons de réglage du volume et de la tonalité. Même lorsque le bouton de la tonalité est en position médiane, les amplificateurs courants atteignent leurs limites dès les premières impulsions sonores dès que le bouton du volume dépasse la position médiane.
Conseils pour une meilleure acoustique
- Mousse tendre contre les fortes basses Les tonalités basses peuvent sembler parfois trop fortes en fonction des qualités acoustiques de la pièce d'écoute et du positionnement des haut-parleurs. Aussi certains haut-parleurs quadral sont-ils livrés avec des morceaux cylindriques de mousse à larges pores.
Si les basses graves sont trop fortes dans la salle d’écoute, nous vous recommandons d’insérer intégralement ce cylindre de mousse dans le tube bass-reflex de votre haut-parleur. Enforcez-le à l’intérieur du tube bass-reflex avec les doigts. Dans certains cas, cette mesure atténue la restitution des basses.
- Afin de garantir un meilleur découplage acoustique des haut-parleurs par rapport au sol, certaines enceintes posées au sol sont équipées d'un système permettant d'y fixer des crampons. Selon la pièce / le revêtement de sol, l'emploi de crampons peut se révéler bénéfique.
- Pour obtenir un meilleur découplage acoustique de la surface de pose pour les enceintes centrales ou pour étagères, certains de ces modèles sont livrés respectivement avec 4 pieds de caoutchouc autocollants.
Entretien des haut-parleurs
Pour nettoyer vos haut-parleurs quadral, utilisez de préférence un chiffon doux et sec. Veillez à essuyer leurs boîtiers en aluminium dans le sens de la longueur, avec un chiffon humide. N'employez pas de solvants.
Les systèmes de haut-parleurs (pour graves, médiums etc.) devraient être nettoyés qu'en cas de fort encrassement (un peu de poussière n'a aucune incidence sur le plan acoustique). Dans ce cas, utiliser un chiffon doux et sec ou un pinceau doux en exerçant une très faible pression, car vous risquez de déterminer les membranes.
De manière générale, nous déconseillons de nettoyer les membranes des tweeters, car celles-ci sont extrêmement sensibles.
On pourra débarrasser les faces avant en tissu d'éventuelles petites saletés en les tapotant doucement, en se servant d'un aspirateur ou en utilisant de la bande adhésive prévue à cet effet, ici après avoir enlevé la face avant de l'enceinte.
Dans le cas de salissures plus importantes, utiliser une mousse d'entretien sèche (Spray Centralin par exemple) pour les enlever. Il ne faut en aucune cas nettoyer les faces avant à l'aide d'un produit humidifiant!
Les caractéristiques techniques de votre appareil sont indiquées au dos du coffret des haut-parleurs ou sur l'emballage.
| Défaut | Origine | Remède |
| Présence de distorsions même à faible volume | a) Electronique défectueuse | a) Si les distorsions apparaissent dans les deux enceintes, l'électro-nique est défectueuse. Si seule une d'entre elles est concernée, intervertir les deux enceintes: si les distorsions se mani-festent alors toujours sur le même canal, l'électro-nique est défectueuse. Si elles sont par contre maintainant passées sur l'autre canal, c'est l'encainte qui est défectueuse. |
| b) Enceinte défectueuse | b) Prière de contacter votre revendeur ou le service après-vente quadral (tel.: +49 511 7904-0). | |
| Pas de son | a) Mauvais branchement | a) Vérifier les branchements |
| b) Amplificateur éteint | b) Allumer la chaire. | |
| Son étriqué et clair: il semble distant et manque de réalisme. | a) Défaut de polarité | a) Vérifier si uneborne „+“ de l' amplificateur a été raccordée par erreur à uneborne „-“ de l'enceinte ou inversement. |
| b) Mauvaise disposition | b) Rapprocher les enceintes d'un mur en vaillant toutefois à respecter la distance minimum de 5 cm entre l'arrière du coffretel le mur. | |
| Basses trop puissantes | a) Mauvais disposition des enceintes (par ex. dans un coin) | a) Eloyigner les enceintes des murs les plus proches |
| b) Le niveau de grave de l'amplificateur est trop élevé | b) Amener le régulateur de tonality de l' amplificateur en position neutre | |
| Regitre aigu flou | a) Mauvais orientation des tweeters | a) Placer les enceintes de sorte à ce que les tweeters soient directement orientés vers la position d'écoute (en inclinant et tournant l'enceinte) |
