Breeze L - Haut-parleur Quadral - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active 2 voies
Marque	Quadral
Modèle	Breeze L
Dimensions (HxLxP)	155 x 105 x 135 mm
Poids net	3,5 kg (la paire)
Alimentation	Bloc d'alimentation 18V / 3,33 A
Puissance	2 x 35 W
Amplificateur	Classe D
Tweeter	Dôme en tissu 1"
Woofer	Membrane en fibre de verre 3"
Impédance	4 Ohms
Sensibilité	83 dB (2,83 V/1 W/1 m)
Plage de fréquences	100 Hz - 20 kHz
Bluetooth	Version 4.0, A2DP, AVRCP
Connectique	Sub Out (RCA), entrée 3,5 mm, prise haut-parleur
Fonctions	Réglage volume, marche/arrêt, voyant d'état
Entretien et nettoyage	Chiffon en coton non pelucheux, nettoyant pour vitres
Sécurité	Utilisation intérieure uniquement, ne pas exposer à l'eau, consignes de sécurité
Réparabilité	Maintenance par service technique agréé
Garantie	2 ans
Contenu de l'emballage	1 paire d'enceintes, câble d'enceinte, bloc d'alimentation

FOIRE AUX QUESTIONS - Breeze L Quadral

Comment connecter les enceintes actives et passives entre elles ?

Utilisez le câble d'enceinte fourni. Dévissez les bornes à l'arrière de chaque enceinte, insérez l'extrémité dénudée du câble en respectant la polarité (fil marqué dans la borne rouge, l'autre dans la noire), puis resserrez les vis à la main.

Comment raccorder un caisson de basses ?

Branchez un câble Chinch mono de la sortie Sub Out de l'enceinte active à l'entrée du caisson de basses actif. La sortie Sub Out intègre un filtre passe-bas, aucun réglage supplémentaire n'est nécessaire.

Comment connecter un appareil en Bluetooth ?

Allumez l'enceinte Breeze L, puis activez le Bluetooth sur votre appareil. Recherchez les périphériques, sélectionnez «quadral Breeze blue L» dans la liste. La connexion est automatique.

Le son ne fonctionne pas en Bluetooth, que faire ?

Vérifiez que le volume n'est pas coupé ou trop bas sur l'enceinte et l'appareil. Relancez la connexion Bluetooth : supprimez l'enceinte de la liste Bluetooth de votre appareil, puis refaites l'appairage. Assurez-vous qu'aucun autre appareil n'est déjà connecté.

Le son ne fonctionne pas via l'entrée AUX, que faire ?

Augmentez le volume de l'appareil source. Essayez un autre câble 3,5 mm. Vérifiez que le câble est bien branché aux deux extrémités. Testez avec un autre appareil source.

Comment nettoyer les enceintes ?

Utilisez un chiffon en coton non pelucheux légèrement imbibé de nettoyant pour vitres. N'utilisez pas de chiffon microfibre, car il pourrait rayer la surface.

Quels sont les principaux risques de sécurité ?

N'utilisez jamais l'enceinte à l'extérieur ou près d'eau. Ne placez pas d'objets contenant du liquide sur l'appareil. Ne couvrez pas les ouvertures de ventilation. En cas de dommage, confiez toute réparation à un service technique agréé.

Quelle est la puissance et l'impédance des enceintes ?

La puissance est de 2 x 35 W. L'impédance de la partie passive est de 4 Ohms.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat chez un distributeur Quadral agréé. Conservez la preuve d'achat.

Comment régler le volume ?

Utilisez la molette Volume/Marche/Arrêt à l'arrière de l'enceinte active. Vous pouvez également régler le volume depuis votre appareil source connecté en Bluetooth ou en AUX.

MODE D'EMPLOI Breeze L Quadral

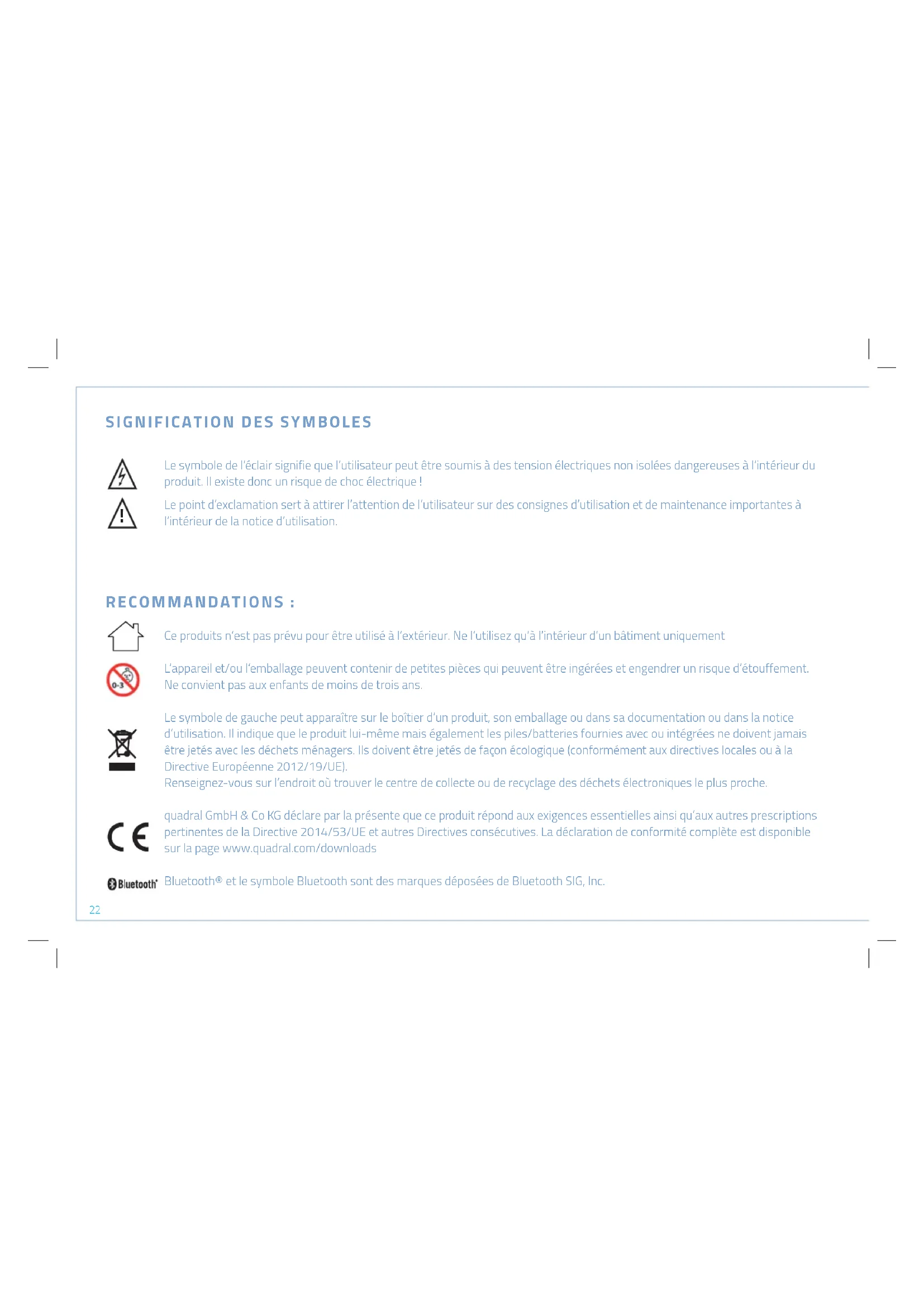

Le symbole de l'éclair signifie que l'utilisateur peut être soumis à des tension électriques non isolées dangereuses à l'intérieur du produit. Il existe donc un risque de choc électrique !

Le point d'exclamation sert à attirer l'attention de l'utilisateur sur des consignes d'utilisation et de maintenance importantes à l'intérieur de la notice d'utilisation.

RECOMMANDATIONS :

Ce produits n'est pas prévu pour être utilisé à l'extérieur. Ne l'utilisez qu'à l'intérieur d'un bâtiment uniquement

L'appareil et/ou l'emballage peuvent contenir de petites pièces qui peuvent être ingérées et engendrer un risque d'étouffement. Ne convient pas aux enfants de moins de trois ans.

Le symbole de gauche peut apparaître sur le boîtier d'un produit, son emballage ou dans sa documentation ou dans la notice d'utilisation. Il indique que le produit lui-même mais également les piles/batteries fournies avec ou intégrées ne doivent jamais être jetés avec les déchets ménagers. Ils doivent être jetés de façon écologique (conformément aux directives locales ou à la Directive Européenne 2012/19/UE).

Renseignez-vous sur l'endroit où trouver le centre de collecte ou de recyclage des déchets électroniques le plus proche.

quadral GmbH & Co KG déclare par la présente que ce produit répond aux exigences essentielles ainsi qu'aux autres prescriptions pertinentes de la Directive 2014/53/UE et autres Directives consécutives. La déclaration de conformité complète est disponible sur la page www.quadral.com/downloads

Bluetooth® et le symbole Bluetooth sont des marques déposées de Bluetooth SIG, Inc.

MERCI,

que vous avez choisi la quadral breeze. Ils sont amateurs de «bon son» comme vous, pour lesquels nous fabriquons des produits audio d'une qualité bien supérieure à la moyenne. Bien que vous en sachiez déjà beaucoup, voici quelques règles de base qui vous aideront à tirer le meilleur parti de votre équipement.

INFORMATIONS AYANT TRAIT À LA SÉCURITÉ

Lisez attentivement cette notice et respectez toutes les étapes mentionnées pour la mise en service. Respectez de plus tous les avertissements et les consignes de sécurité apposées sur l'appareil et mentionnées dans la notice d'utilisation. Conservez la notice d'utilisation.

• La pile ne doit pas être ingérée. Elle présente un risque de brûlure chimique. La télécommande fournie contient une pile bouton. Conservez les piles neuves et usagés éloignés des enfants. Si le compartiment à pile ne peut plus être fermé correctement, cessez toute utilisation de la télécommande et conservez la hors de portée des enfants. Les piles usagées doivent immédiatement être jetées en bonne et due forme. Ne tentez pas de recharger la pile.
• Les câbles ne doivent pas être écrasés. Déployez les câbles de façon qu'ils ne puissent pas être endommagés par les meubles et qu'on ne puisse pas trébucher dessus.
• Retirez la prise du secteur en cas d'orage ou si l'appareil n'est pas utilisé pendant une longue période. Débranchez le câble en tirant sur la prise et non sur le câble lui-même.
• N'utilisez jamais le produit à proximité d'eau, dans des pièces humides ou à l'extérieur. Comme c'est le cas avec tous les appareils non spécifiquement conçus à cet effet, l'humidité peut contourner l'isolement électrique et conduire à un risque l'étal. Assurez-vous de ne poser aucun récipient contenant des liquides (vase par exemple) sur l'appareil.
• Ne posez jamais l'appareil près de sources de chaleur telles que des radiateurs, des éléments de chauffe, des fours ou tout autre appareil.
• Les fentes et orifices du boîtier servent à l'aération ils garantissent le bon fonctionnement. Ils ne doivent donc pas être cachés ou recouverts.

En cas de surcharge très importante de l'appareil par un réglage du volume excessif, il n'est pas exclu que certains des composants puissent griller malgré la présence de fusibles. En théorie il est même possible que l'appareil prenne feu de l'intérieur en cas de telles surcharges. C'est la raison pour laquelle les amplificateurs utilisés en dehors des plages limites ne doivent pas être laissés sans surveillance.
- La maintenance de votre appareil ne peut être effectuée que par le service technique. Une opération de maintenance est nécessaire en cas de dommage quel qu'il soit, c-à-d, en cas d'endommagement d'un câble d'alimentation ou d'une prise, en cas de chute d'objets sur l'appareil ainsi qu'en cas de chute de l'appareil lui-même ou de pénétration de liquides à l'intérieur de ce dernier. N'ouvrez jamais l'appareil vous-même, sachant que tout contact avec la tension d'alimentation (230 V/115 V) engendre un risque de mort.
- Pour l'installation de l'appareil, n'utilisez que des meubles et autres équipements spécifiquement proposés ou recommandés par le fabricant. Assurez-vous de déplacez la table ou l'étagère mobile sur laquelle est posée l'appareil avec la plus grande prudence afin d'éviter tout dommage ou blessure en cas de basculement.
- Une utilisation prolongée à un niveau de volume élevé peut avoir des effets nocifs sur la santé !
- Conservez l'emballage pour pouvoir transporter l'appareil dans le futur et conservez les sachets en plastique hors de portée des enfants car ils représentent un risque d'étouffement.

TABLE DES MATIÈRES

1.	Éléments	livrés	25
2.	Caractéristiques techniques	25
3.	Connectique et organes de commande	26
4.	Mise en service	27
5.	Raccordement d'un caisson de basses	28
6.	Connexion Bluetooth	28
7.	Nettoyage des enceintes	29
8.	Dépannage		30
9.	Conditions de garantie	31

1. ÉLÉMENTS LIVRÉS

■ 1 paire d'enceintes (1 haut-parleur actif, 1 haut-parleur passif)
■ 1 câble d'enceinte
■ 1 bloc d'alimentation

2. CARACTÉRISTIQUES TECHNIQUES

Tweeter - Dôme en tissu 1"
Caisson de basse - Membrane en fibre de verre 3"
Impédance (partie passive) - 4 Ohms
Sensibilité d'entrée - 2.83V (1W/1M) - 83dB
Puissance - 2x 35W
Plage de fréquences - 100Hz - 20kHz
Type - 2 voies
Amplificateur - Classe D
Sensibilité RCA - 520mV
Plage de fréquence amplificateur - 20Hz - 20kHz +/- 3dB
THD (1W/1kHz) - <0,1%
Dimensions (HxLxP) - 155mm x 105mm x 135mm
Poids net - 3,5Kg
Bluetooth - Version 4.0, A2DP, AVRCP

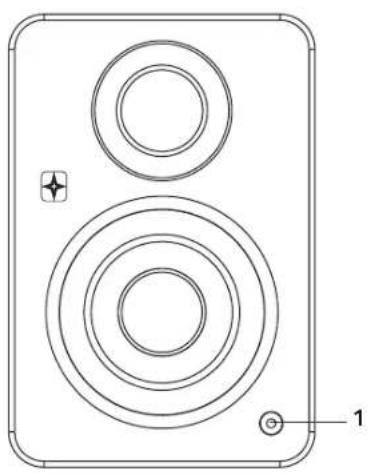

3. CONNECTIQUE ET ORGANES DE COMMANDE

1. Voyant d'état : En marche/Éteint
2. Volume/Marche/Arrêt : Pour régler le niveau sonore et pour allumer et éteindre.
3. Sub Out : Prise Chinch pour le raccordement d'un caisson de basses actif.
4. Prise Haut-parleur : Pour le raccordement des enceintes l'une sous l'autre.
5. Entrée 3,5mm : Prise Jack stéréo 3,5mm
6. Prise électrique (CC : 18V/3.33A) : Pour le raccordement au secteur.

Au moment du raccordement des câbles du Breeze, l'appareil doit être éteint.

4. MISE EN SERVICE

VOLUME SPEAKER OUT TO LEFT Art. 8937 337 OUT + + - + - BUT OUT ALUM IN breeze quadralt BR BL 0001 19 - 04 8 10 BR BL 0001 19 - 04 8 10 BR BL 0001 19 - 04 8 10

1. Assurez-vous que l'appareil est éteint.
2. Raccordez les enceintes, active et passive à l'aide des câbles fournis.
3. Raccordez le bloc d'alimentation au secteur.
4. Branchez la prise du bloc d'alimentation dans la prise femelle.
5. Allumez enfin l'appareil à l'aide de la molette (2) à l'arrière de l'appareil.

RACCORD VISSÉ

Pour le raccordement des câbles d'enceinte vous trouvez à l'arrière de chaque enceinte des prises de raccordement à vis avec code couleur. Dévissez les prises de raccordement pour les ouvrir et insérez l'extrémité dénudée du câble dans le trou ainsi libéré. Sur le câble de l'enceinte se trouve un fil marqué d'un code couleur ou d'une forme. Insérez ce fil de phase dans la prise rouge et l'autre fil dans la prise noire. Resserrez les vis à la main. Afin de garantir la bonne polarité, testez également le bon raccordement du haut-parleur actif. Là aussi, le fil marqué correspondant à la phase (+) et l'autre fil à la prise noire (-).

5. RACCORDEMENT D'UN CAISSON DE BASSES

Il est possible de raccorder un caisson de basses actif à votre Breeze à l'aide d'un câble Chinch mono.

La sortie Sub-Out dispose d'un filtre passe-bas. Il permet le transfert des signaux des basses au caisson de basse. Aucun réglage de la fréquence de rupture n'est nécessaire sur le Breeze.

6. CONNEXION BLUETOOTH

1. Si vous devez connecter un nouvel appareil, allumez le Breeze et accédez aux paramètres Bluetooth de l'appareil à connecter. Dans la liste des périphériques, «quadral Breeze blue L» apparaît comme étant disponible après une courte recherche. La connexion est immédiate, sitôt après avoir sélectionné le Breeze.
2. Si la source a déjà été connectée en Bluetooth avec le Breeze blue L, la connexion est automatique.
3. Vous pouvez régler le volume depuis votre appareil de lecture ou la molette à l'arrière de l'appareil (2).

Recommendations :

Il n'y a qu'un périphérique qui puisse être connecté au Breeze à la fois. Pour connecter un deuxième périphérique, vous devez d'abord désactiver la fonction Bluetooth du premier.

Le Breeze blue L se connecte automatiquement après l'allumage au dernier périphérique Bluetooth connecté.

7. NETTOYAGE DES ENCEINTES

Vous pouvez éliminer la saleté et les traces de doigts sur les enceintes à l'aide d'un chiffon en coton non pelucheux et d'un peu de nettoyant pour vitres.

N'utilisez pas de chiffon en microfibre ! Il pourrait rayer légèrement la surface.

8. DÉPANNAGE

Bluetooth
Pas de son	- Assurez-vous que les autres applications du périphériques sont fermées.- Assurez-vous que le volume n'est pas coupé ou trop bas.- Éteignez puis rallumez les haut-parleurs.- Contrôlez la source et le réglage du volume des haut-parleurs
Pas de connexion	- Assurez-vous que la fonction Bluetooth est activée sur votre périphérique.- Relancez la connexion Bluetooth.- Supprimez les haut-parleurs dans le menu Bluetooth et relancez la connexion.- Testez la connexion avec un autre périphérique.- Rapprochez votre périphérique des haut-parleurs.- Contrôlez qu'un autre périphérique n'est pas déjà connecté aux haut-parleurs.
AUX
Pas de son	- Augmentez si possible le volume du périphérique.- Utilisez un autre câble.- Contrôlez le bon raccordement du câble.- Testez la connexion avec un autre périphérique.

9. CONDITIONS DE GARANTIE

Ce produit fait l'objet d'une garantie de 2 ans. La durée de la garantie commence à la date d'achat de dernier auprès d'un distributeur quadral agréé. C'est la date de vente mentionnée sur la facture émise par le distributeur quadral qui fait foi. Les services de garantie sont limités par la date d'expiration ou par le commencement d'une nouvelle durée de garantie.

En cas de prise en charge sous garantie quadral remédie au défaut ou remplace l'appareil défectueux par un appareil non défectueux, à sa seule discrétion.

La demande de prise en charge sous garantie ne peut être valable qu'à condition que le produit quadral soit retourné à quadral ou l'un des distributeurs quadral agréés, au cours de la période de garantie et avec sa preuve d'achat. Si le produit est expédié, les risques liés au transport sont de la responsabilité de l'expéditeur. quadral ne rembourse aucun frais de transport, d'expédition ou de main d'œuvre.

Les droits de garantie de l'acheteur du contrat de vente avec le vendeur ne sont pas affectées ou limitées par un cas de garantie.

Au cas ou le cas de garantie aurait lieu hors d'Allemagne, contactez le distributeur de votre pays.

Recommendations :

Dans votre propre intérêt, veillez à emballer le produit avec soin et de préférence dans son emballage d'origine. Ajoutez une copie de la preuve d'achat à votre envoi. Ajoutez impérativement à votre envoi un descriptif détaillé de la panne ainsi que vos coordonnées.
