Breeze L - Vocero Quadral - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz activo de 2 vías
Marca	Quadral
Modelo	Breeze L
Dimensiones (Al x An x Pr)	155 x 105 x 135 mm
Peso neto	3,5 kg (el par)
Alimentación	Fuente de alimentación 18V / 3,33 A
Potencia	2 x 35 W
Amplificador	Clase D
Tweeter	Cúpula de tela 1"
Woofer	Membrana de fibra de vidrio 3"
Impedancia	4 Ohmios
Sensibilidad	83 dB (2,83 V/1 W/1 m)
Rango de frecuencia	100 Hz - 20 kHz
Bluetooth	Versión 4.0, A2DP, AVRCP
Conectividad	Sub Out (RCA), entrada de 3,5 mm, borne de altavoz
Funciones	Ajuste de volumen, encendido/apagado, LED de estado
Mantenimiento y limpieza	Paño de algodón sin pelusa, limpiacristales
Seguridad	Solo uso en interiores, no exponer al agua, instrucciones de seguridad
Reparabilidad	Mantenimiento por servicio técnico autorizado
Garantía	2 años
Contenido del paquete	1 par de altavoces, cable de altavoz, fuente de alimentación

Preguntas frecuentes - Breeze L Quadral

¿Cómo conectar los altavoces activos y pasivos entre sí?

Utilice el cable de altavoz incluido. Desatornille los bornes en la parte posterior de cada altavoz, inserte el extremo pelado del cable respetando la polaridad (hilo marcado en el borne rojo, el otro en el negro), luego apriete los tornillos a mano.

¿Cómo conectar un subwoofer?

Conecte un cable RCA mono desde la salida Sub Out del altavoz activo a la entrada del subwoofer activo. La salida Sub Out incorpora un filtro paso bajo, no se necesita ningún ajuste adicional.

¿Cómo conectar un dispositivo por Bluetooth?

Encienda el altavoz Breeze L, luego active el Bluetooth en su dispositivo. Busque dispositivos, seleccione «quadral Breeze blue L» en la lista. La conexión es automática.

El sonido no funciona por Bluetooth, ¿qué hacer?

Verifique que el volumen no esté silenciado o demasiado bajo en el altavoz y el dispositivo. Vuelva a iniciar la conexión Bluetooth: elimine el altavoz de la lista Bluetooth de su dispositivo, luego vuelva a emparejar. Asegúrese de que ningún otro dispositivo esté ya conectado.

El sonido no funciona a través de la entrada AUX, ¿qué hacer?

Aumente el volumen del dispositivo fuente. Pruebe con otro cable de 3,5 mm. Verifique que el cable esté bien conectado en ambos extremos. Pruebe con otro dispositivo fuente.

¿Cómo limpiar los altavoces?

Utilice un paño de algodón sin pelusa ligeramente humedecido con limpiacristales. No use paños de microfibra, ya que podrían rayar la superficie.

¿Cuáles son los principales riesgos de seguridad?

Nunca use el altavoz en exteriores o cerca del agua. No coloque objetos que contengan líquido sobre el dispositivo. No cubra las aberturas de ventilación. En caso de daño, confíe cualquier reparación a un servicio técnico autorizado.

¿Cuál es la potencia y la impedancia de los altavoces?

La potencia es de 2 x 35 W. La impedancia de la parte pasiva es de 4 Ohmios.

¿Cuál es la duración de la garantía?

La garantía es de 2 años a partir de la fecha de compra en un distribuidor autorizado de Quadral. Conserve el comprobante de compra.

¿Cómo ajustar el volumen?

Utilice la perilla Volumen/Encendido/Apagado en la parte posterior del altavoz activo. También puede ajustar el volumen desde su dispositivo fuente conectado por Bluetooth o AUX.

MANUAL DE USUARIO Breeze L Quadral

MANUAL DE INSTRUCCIONES

SYMBOLERKLÄRUNG

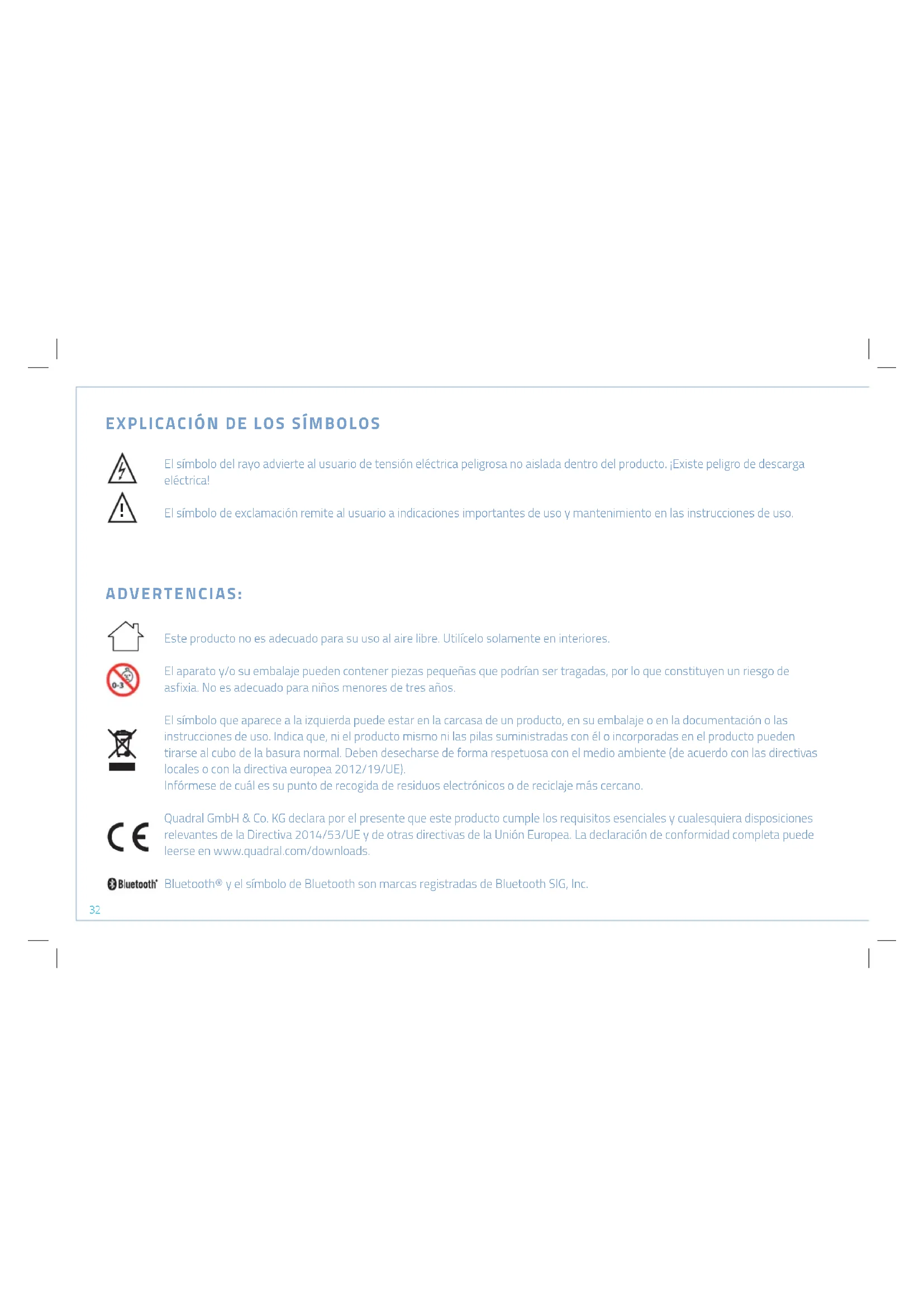

EXPLICACIÓN DE LOS SÍMBOLOS

El símbolo del rayo advierte al usuario de tensión eléctrica peligrosa no aislada dentro del producto. ¡Existe peligro de descarga eléctrica!

El símbolo de exclamación remite al usuario a indicaciones importantes de uso y mantenimiento en las instrucciones de uso.

ADVERTENCIAS:

Este producto no es adecuado para su uso al aire libre. Utilícelo solamente en interiores.

El aparato y/o su embalaje pueden contener piezas pequeñas que podrían ser tragadas, por lo que constituyen un riesgo de asfixia. No es adecuado para niños menores de tres años.

El símbolo que aparece a la izquierda puede estar en la carcasa de un producto, en su embalaje o en la documentación o las instrucciones de uso. Indica que, ni el producto mismo ni las pilas suministradas con él o incorporadas en el producto pueden tirarse al cubo de la basura normal. Deben desecharse de forma respetuosa con el medio ambiente (de acuerdo con las directivas locales o con la directiva europea 2012/19/UE). Infórmese de cuál es su punto de recogida de residuos electrónicos o de reciclaje más cercano.

Quadral GmbH & Co. KG declara por el presente que este producto cumple los requisitos esenciales y cualesquiera disposiciones relevantes de la Directiva 2014/53/UE y de otras directivas de la Unión Europea. La declaración de conformidad completa puede leerse en www.quadral.com/downloads.

Bluetooth®

Bluetooth® y el símbolo de Bluetooth son marcas registradas de Bluetooth SIG, Inc.

GRACIAS,

que has elegido la quadral breeze. Son amantes del «buen sonido» como usted, por cuyas demandas fabricamos productos de audio con una calidad muy superior a la media. Aunque tal vez ya sepa mucho, estas son algunas reglas básicas que lo ayudarán a aprovechar al máximo su equipo.

ADVERTENCIAS DE SEGURIDAD

Lea detenidamente estas instrucciones y siga todos los pasos que se indican para la puesta en funcionamiento. Respete y cumpla todas las alertas y advertencias de seguridad que se indican en el aparato y en las instrucciones de uso. Conserve las instrucciones de uso.

Las pilas no deben tragarse. Existe peligro de envenenamiento. El mando a distancia incluido contiene una pila de botón. Mantenga las pilas nuevas y usadas fuera del alcance de los niños. Si el compartimento de las pilas no puede cerrarse bien, deje de utilizarlo y mantengalo fuera del alcance de los niños. Las pilas gastadas deben desecharse de inmediato y de la forma adecuada. No intente recargar las pilas.
Los cables no deben aplastarse. Coloque los cables de forma que los muebles no los dañen y que no supongan un riesgo de caída.
- Desconecte el enchufe de la toma de pared en caso de tormenta o si no va a utilizar el aparato durante un periodo prolongado. Saque el enchufe de la toma de pared tirando de aquel, y no del cable.
- No utilice nunca el producto cerca de agua, lugares húmedos o al aire libre. Como ocurre con todos los aparatos no diseñados especialmente para ello, la humedad podría puentear el aislamiento y, por lo tanto, existe peligro de muerte. No deje nunca recipientes con líquidos (por ejemplo, jarrones) sobre el aparato.
- No coloque el producto cerca de fuentes de calor como radiadores, calefactores, hornos u otros aparatos.
Las ranuras y aberturas de la carcasa sirven para ventilar y garantizar un funcionamiento fiable. Por ello, no deben modificarse ni taparse.

• En caso de sobrecarga masiva del aparato por volúmenes muy elevados, no queda completamente descartado que algunos componentes puedan quemarse a pesar de los dispositivos de protección. En teoría podría producirse incluso un incendio dentro del aparato, en caso de que ocurriera dicha sobrecarga. Por ello, los altavoces que se utilicen en estos límites no deben dejarse sin vigilancia.
• La revisión de su aparato debe ser realizada exclusivamente por el servicio técnico. La revisión es necesaria en caso de cualquier tipo de daño, es decir, en caso de que los cables o los enchufes estén dañados o si han caído objetos sobre el aparato, así como en caso de caída del propio aparato o si se han derramado líquidos sobre el mismo. Nunca abra usted mismo el aparato, ya que cualquier manipulación de la tensión de la red (230 V / 115 V) constituye un peligro mortal.
  Para colocar y montar el producto, utilice únicamente muebles y otros aparatos suministrados por el fabricante o que este le haya recomendado. Tenga en cuenta que las mesas con ruedas u otros estantes movibles en los que se coloque el producto deben moverse con mucho cuidado para evitar daños o lesiones por vuelco.
• Los volúmenes muy elevados durante períodos prolongados pueden tener consecuencias negativas para la salud del usuario!
• Conserve el embalaje para utilizarlo en caso de transporte posterior y mantenga las bolsas de plástico fuera del alcance de los niños, ya que existe riesgo de asfixia en caso de uso inadecuado.

ÍNDICE

1. Contenido 35
2. Datos técnicos 35
3. Conexiones y elementos de control 36
4. Puesta en funcionamiento 37
5. Conexión del Subwoofer 38
6. Conexión Bluetooth 38
7. Limpieza del altavoz 39
8. Solución de errores 40
9. Condiciones de la garantía 41

1. CONTENIDO

• 1 pareja de altavoces (1 activo y 1 pasivo)
• 1 cable del altavoz
  ■ 1 unidad de alimentación

2. DATOS TÉCNICOS

Altavoz de agudos - Tweeter de membrana de 1 pulgada

Altavoz de graves - Membrana de fibra de vidrio de 3 pulgadas

Impedancia (parte pasiva) - 4 ohmios

Sensibilidad de la entrada - 2,83 V (1 W / 1 M) - 83 dB

Potencia - 2 x 35 W cada uno

Rango de frecuencia - 100 Hz - 20 kHz

Tipo

-

De

2

vías

Amplificador

-

Clase

D

Sensibilidad de la entrada RCA - 520 mV

Amplificador del rango de frecuencia - 20 Hz - 20 kHz +/- 3 dB

THD (1 W / 1 kHz) - < 0,1%

Dimensiones (alto x ancho x fondo) - 155 mm x 105 mm x 135 mm

Peso neto - 3,5 Kg

Bluetooth - Versión 4.0, A2DP, AVRCP

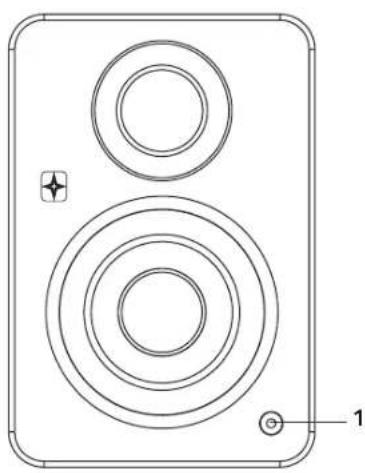

3. CONEXIONES Y ELEMENTOS DE CONTROL

1. Led de estado: ENCENDIDO/APAGADO
2. Volumen/Encendido/Apagado: Para ajustar el volumen y activarlo y desactivarlo.
3. Sub Out: Clavija Chinch para la conexión de un Subwoofer activo.
4. Terminales de los altavoces: Para conectar unos altavoces con otros.
5. 3,5 mm de entrada: Entrada estéreo con clavijas de 3,5 mm
6. Conexión de red (DC:18V/3.33A): Para conectar la unidad de alimentación.

Al conectar los cables a Breeze, el aparato debe estar apagado.

1. Asegúrese de que su aparato esté desconectado.
2. Conecte el altavoz activo y el pasivo con los cables de conexión incluidos.
3. Conecte la unidad de alimentación al Breeze,
4. Conecte el enchufe de la unidad de alimentación a la toma de la pared.
5. Ahora encienda el aparato con el botón giratorio (2) de la parte trasera del aparato.

BORNES ATORNILLADOS

Para conectar el cable del altavoz hay, en la parte trasera de cada caja, un panel de conexión con los bornes atornillados marcados en colores. Desenrosque los bornes atornillados e introduzca el extremo pelado del cable en el orificio liberado. En el cable del altavoz, un hilo está marcado en color o por su forma. Atornille este cable adicional con el terminal rojo y el otro hilo con el terminal negro. Apriete bien los tornillos. Con el fin de garantizar la correcta polaridad, compruebe también que la conexión es correcta en el altavoz activo. En este caso, el hilo marcado también se conecta al polo (+) y, el otro, al borne atornillado negro (-).

5. CONEXIÓN DEL SUBWOOFER

Con un cable Mono Chinch puede conectar un Subwoofer activo a su Breeze. La salida Sub-Out dispone de un paso bajo. Este sirve para que solo se transmitan al Subwoofer las señales graves. No es posible configurar la frecuencia de corte de Breeze.

6. CONEXIÓN BLUETOOTH

1. Si desea establecer una nueva conexión con su aparato, conecte Breeze y vaya a la configuración Bluetooth de su aparato de reproducción. Tras una breve búsqueda, en la lista de aparatos aparecerá "Quadral Breeze Blue L" entre los disponibles. En cuanto seleccione Breeze, se establecerá la conexión permanente.
2. En caso de que el origen ya se haya conectado a Breeze Blue L, el establecimiento de la conexión se realizará automáticamente.
3. Puede regular el volumen en su aparato de reproducción o con el regulador de volumen (2) de la parte trasera del altavoz.

Advertencia:

Solo puede conectarse a Breeze un aparato de reproducción cada vez. Para conectar un segundo aparato debe desactivar la función Bluetooth en el primero.

Breeze Blue L se conecta automáticamente con el último aparato Bluetooth que se haya conectado.

7. LIMPIEZA DEL ALTAVOZ

Puede quitar la suciedad y las marcas de huellas de la carcasa con un paño de algodón suave sin pelusas y un poco de limpiacristales. ¡No utilice paños de microfibra! Podrían producir pequeños arañazos en la superficie.

8. SOLUCIÓN DE ERRORES

Bluetooth

No emite sonido	- Asegúrese de que las demás aplicaciones del aparato de reproducción están desconectadas.- Asegúrese de que el sonido no está quitado o de que el volumen esté demasiado bajo.- Desconecte el altavoz y vuelva a conectarlo.- Compruebe el origen y el ajuste del volumen del altavoz.
No hay conexión.	- Asegúrese de que la función de Bluetooth está activada en su aparato de reproducción.- Vuelva a establecer la conexión de Bluetooth.- Desconecte el altavoz del menú Bluetooth y vuelva a conectarlo.- Pruebe con otro aparato de reproducción.- Acerque el aparato de reproducción al altavoz.- Compruebe si ya hay otro aparato conectado al altavoz.

AUX

No emite sonido

- Suba el volumen del aparato de reproducción, si es posible.- Utilice otro cable.- Compruebe que la conexión del cable es correcta.- Pruebe con otro aparato de reproducción.

9. CONDICIONES DE LA GARANTÍA

Este producto cuenta con la garantía legal de 2 años. El periodo de garantía comienza con la compra del producto en un distribuidor autorizado de Quadral. La fecha de venta que aparece en el recibo emitido por el distribuidor de Quadral es fundamental. La realización de servicios incluidos en la garantía no reduce el periodo de la misma ni generan un nuevo periodo de garantía.

En caso de aplicación de la garantía, Quadral reparará el defecto o sustituirá gratuitamente el aparato defectuoso por otro nuevo de acuerdo con su propio criterio y sin consultarlo previamente.

La reclamación de la garantía se hace efectiva llevando o enviando el producto de Quadral, dentro del periodo de garantía, a Quadral o a un distribuidor autorizado de Quadral, junto con el recibo de la compra. En caso de que se envíe, existe el riesgo de que se produzcan daños durante el transporte. Quadral no reembolsa los gastos de envío, transporte, infraestructura o laborales.

Los derechos de garantía del comprador en virtud del contrato de compra con el vendedor no se verán alterados ni restringidos al realizar una reclamación de la garantía.

En caso de que la reclamación de la garantía no se efectúe dentro de Alemania, póngase en contacto con el distribuidor de su país.

Advertencia:

Por su propio interés, embale el producto con cuidado, preferiblemente en su embalaje original. Incluya en su envío una copia del recibo de compra. También es muy importante que incluya en el envío una descripción exacta del error y sus datos de contacto.
