| Produkttyp | Aktiver 2-Wege-Lautsprecher |
| Marke | Quadral |
| Modell | Breeze L |
| Abmessungen (HxBxT) | 155 x 105 x 135 mm |
| Nettogewicht | 3,5 kg (das Paar) |
| Stromversorgung | Netzteil 18V / 3,33 A |
| Leistung | 2 x 35 W |
| Verstärker | Klasse D |
| Hochtöner | 1-Zoll-Gewebekalotte |
| Tieftöner | 3-Zoll-Glasfasermembran |
| Impedanz | 4 Ohm |
| Empfindlichkeit | 83 dB (2,83 V/1 W/1 m) |
| Frequenzbereich | 100 Hz - 20 kHz |
| Bluetooth | Version 4.0, A2DP, AVRCP |
| Anschlüsse | Sub Out (RCA), 3,5-mm-Eingang, Lautsprecheranschluss |
| Funktionen | Lautstärkeregelung, Ein/Aus, Status-LED |
| Pflege und Reinigung | Fusselfreies Baumwolltuch, Glasreiniger |
| Sicherheit | Nur für Innenräume, nicht Wasser aussetzen, Sicherheitshinweise |
| Reparierbarkeit | Wartung durch autorisierten Kundendienst |
| Garantie | 2 Jahre |
| Lieferumfang | 1 Paar Lautsprecher, Lautsprecherkabel, Netzteil |
Häufig gestellte Fragen - Breeze L Quadral
Benutzerfragen zu Breeze L Quadral
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch Breeze L - Quadral und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Breeze L von der Marke Quadral.
BEDIENUNGSANLEITUNG Breeze L Quadral

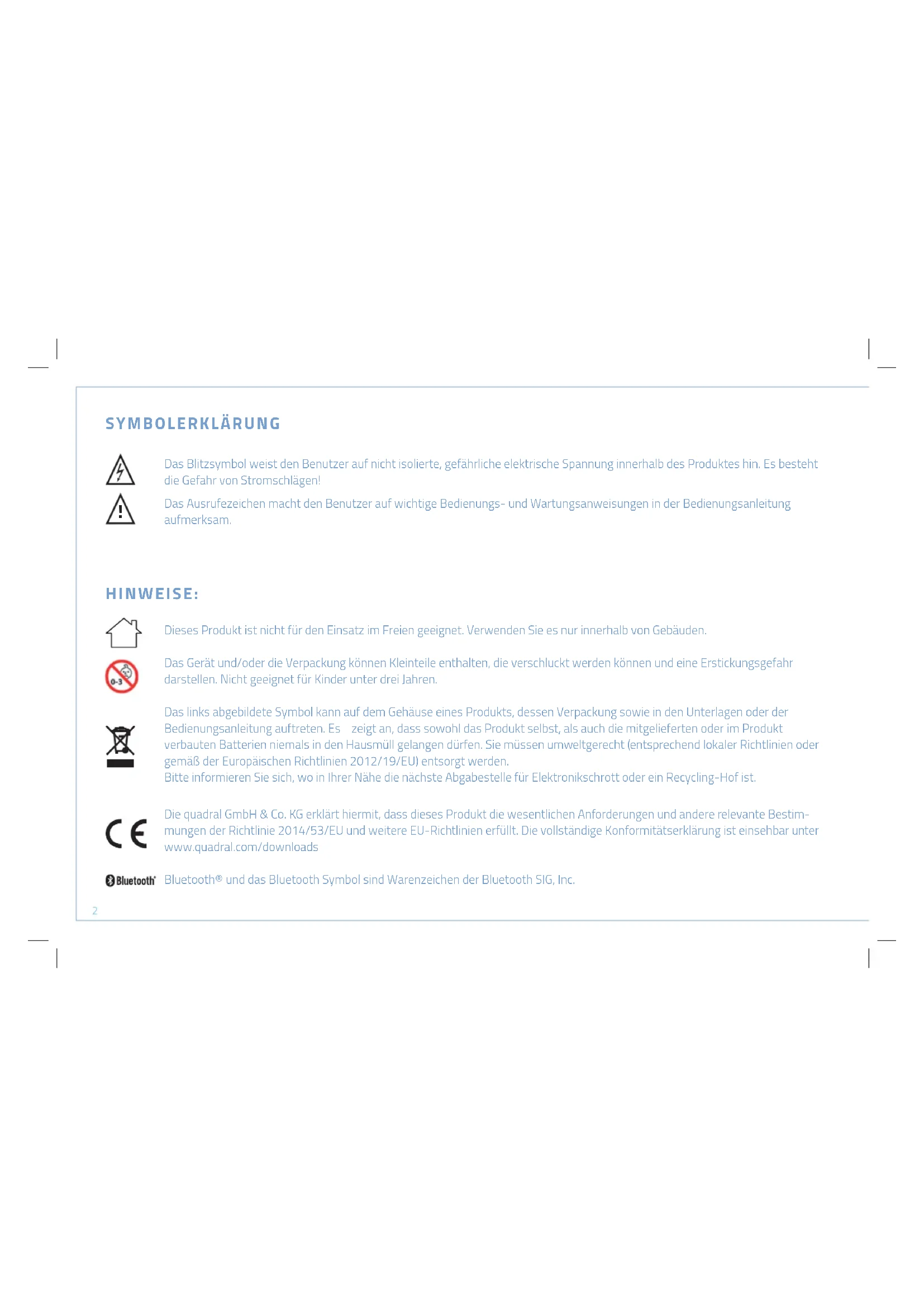

Das Blitzsymbol weist den Benutzer auf nicht isolierte, gefährliche elektrische Spannung innerhalb des Produktes hin. Es besteht die Gefahr von Stromschlägen!
Das Ausrufezeichen macht den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in der Bedienungsanleitung aufmerksam.
HINWEISE:
Dieses Produkt ist nicht für den Einsatz im Freien geeignet. Verwenden Sie es nur innerhalb von Gebäuden.
Das Gerät und/oder die Verpackung können Kleinteile enthalten, die verschluckt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.
Das links abgebildete Symbol kann auf dem Gehäuse eines Produkts, dessen Verpackung sowie in den Unterlagen oder der Bedienungsanleitung auftreten. Es zeigt an, dass sowohl das Produkt selbst, als auch die mitgelieferten oder im Produkt verbauten Batterien niemals in den Hausmüll gelangen dürfen. Sie müssen umweltgerecht (entsprechend lokaler Richtlinien oder gemäß der Europäischen Richtlinien 2012/19/EU) entsorgt werden. Bitte informieren Sie sich, wo in Ihrer Nähe die nächste Abgabestelle für Elektronikschrott oder ein Recycling-Hof ist.
Die quadral GmbH & Co. KG erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/53/EU und weitere EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter www.quadral.com/downloads
Bluetooth® und das Bluetooth Symbol sind Warenzeichen der Bluetooth SIG, Inc.
HERZLICHEN DANK,
dass Sie sich für quadral breeze entschieden haben. Es sind Liebhaber „des guten Tones“ wie Sie, für deren Ansprüche wir Audio-Produkte in einer Güteklasse fertigen, die weit über dem Durchschnitt liegen. Auch wenn Sie vieles vielleicht schon wissen, führen wir im Folgenden einige Grundregeln auf, die es Ihnen ermöglichen, Ihre Geräte optimal zu nutzen.
SICHERHEITSHINWEISE
Lesen Sie diese Anleitung bitte sorgfältig und befolgen Sie alle Schritte, die für die Inbetriebnahme angegeben sind.
Beachten und befolgen Sie weiterhin alle Warnungen und Sicherheitshinweise, die auf dem Gerät und in der Bedienungsanleitung angegeben sind. Bewahren Sie die Gebrauchsanleitung auf.
Die Batterie darf nicht verschluckt werden. Es besteht die Gefahr einer Verätzung. Die mitgelieferte Fernbedienung enthält eine Knopf-zellenbatterie. Bewahren Sie neue und verbrauchte Batterien außerhalb der Reichweite von Kindern auf. Wenn das Batteriefach sich nicht sicher schließen lässt, stellen Sie die Verwendung der Fernbedienung ein und halten Sie sie von Kindern fern. Leere Batterien müssen umgehend und ordnungsgemäß entsorgt werden. Versuchen Sie nicht, die Batterie wieder aufzuladen.
- Die Kabel dürfen nicht gequetscht werden. Verlegen Sie die Kabel so, dass sie nicht durch Möbel beschädigt werden können und Stolperfallen vermieden werden.
- Entfernen Sie das Netzkabel bei Gewitter oder bei längerer Nichtverwendung aus der Steckdose. Ziehen Sie das Netzkabel am Stecker aus der Steckdose, nicht am Kabel.
- Verwenden Sie das Produkt niemals in der Nähe von Wasser, in Feuchträumen oder im Freien. Wie bei allen nicht speziell hierfür konstruierten Geräten, kann Nässe die elektrische Isolierung überbrücken und somit ein lebensgefährliches Risiko darstellen. Achten Sie bitte darauf, dass keine Gefäße, die Flüssigkeiten enthalten (z.B. Vasen), auf dem Gerät abgestellt werden.
- Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizstrahler, Heizkörper, Öfen oder anderen Geräten auf.
- Schlitze und Öffnungen im Gehäuse dienen der Entlüftung und sorgen für zuverlässigen Betrieb. Daher dürfen sie nicht verstellt oder abgedeckt werden.
- Bei einer massiven Überlastung der Geräte durch sehr große Lautstärken ist das Durchbrennen einzelner Bauelemente trotz Sicherungseinrichtungen nicht vollständig auszuschließen. In der Theorie könnte sogar ein Brand innerhalb eines Gerätes in einem derartigen Überlastungsfall entstehen. Daher sollten Verstärker, die in diesem Grenzbereich betrieben werden, nicht unbeaufsichtigt bleiben.
Die Wartung Ihres Gerätes darf ausschließlich durch den Technischen Service erfolgen. Eine Wartung wird notwendig bei jeglicher Art von Schäden, d.h. bei beschädigten Netzkabeln und Steckern, oder nach dem Herabfallen von Gegenständen auf das Gerät, sowie dem Sturz des Gerätes selbst oder nach dem Eindringen von Flüssigkeiten. Öffnen Sie das Gerät nie selbst, da jeder Umgang mit der Netzspannung (230V/115V) lebensgefährlich ist. - Verwenden Sie bitte ausschließlich Möbel und andere Geräte zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhältlich sind oder von Ihm empfohlen werden. Beachten Sie bitte, dass fahrbare Tischgeräte oder Regale, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegen sind, um Schäden oder Verletzungen durch ein Umkippen zu vermeiden.
Sehr große Lautstärken im Dauerbetrieb können für den Anwender zu gesundheitsschädlichen Auswirkungen führen! - Bitte heben Sie die Verpackung für einen eventuell späteren Transport auf, und halten Sie die Polybeutel von Kindern fern, da hier bei unsachgemäßem Umgang ein Erstickungsrisiko besteht.
INHALTSVERZEICHNIS
- Lieferumfang 5
- Technische Daten 5
- Anschlüsse und Bedienteile 6
- Inbetriebnahme 7
- Subwoofer Anschluss 8
- Bluetooth-Verbindung 8
- Reinigung des Lautsprechers 9
- Fehlerbehebung 10
- Garantiebestimmungen 11
1. LIEFERUMFANG
■ 1x Lautsprecher Paar (1x Aktiv, 1x Passiv)
■1x Lautsprecherkabel
■ 1x Netzteil
2. TECHNISCHE DATEN
Hochtöner 1 Zoll Gewebekalotte
Tieftöner 3 Zoll Fieberglasmembran
Impedanz (Passiv Teil) 4 Ohm
Eingangsempfindlichkeit 2.83V (1W/1M) - 83dB
Leistung 2x 35W
Frequenzbereich 100Hz - 20kHz
Typ 2-Wege
VerstärkerClass-D
Eingangsempfindlichkeit RCA 520mV
Frequenzbereich Verstärker 20Hz - 20kHz +/- 3dB
THD(1W/1kHz)<0,1%
Maße (HxBxT) 155mm x 105mm x 135mm
Netto Gewicht 3,5Kg
Bluetooth Version 4.0, A2DP, AVRCP

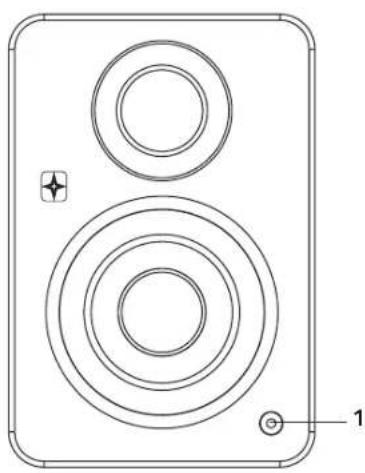

3. ANSCHLÜSSE UND BEDIENTEILE
- Status Led: ON/OFF
- Volume/AN/AUS: Für das Einstellen der Lautstärke und das An- und Abschalten.
- Sub Out: Chinch Buchse für den Anschluss eines aktiven Subwoofers.
- Lautsprecherklemmen: Für die Verbindung der Lautsprecher untereinander.
- 3,5mm In: Stereo 3,5mm Klinken Eingang
- Netzanschluss (DC:18V/3.33A): Für den Anschluss des Netzteils.
Beim Verbinden von Kabeln mit der breeze muss das Gerät ausgeschaltet sein.
4. INBETRIEBNAHME
- Verbinden Sie den aktiven und passiven Lautsprecher mit dem beiliegendem Anschlusskabel.
- Schließen Sie das Netzteil an die breeze an.
- Stecken Sie den Netzstecker des Netzteils in die Steckdose.
- Schalten Sie nun das Gerät mit dem Drehregler (2) auf der Geräterückseite an.
Schraubklemmen
Für den Anschluss der Lautsprecherkabel befindet sich auf der Rückseite jeder Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemmen. Drehen Sie die Schraubklemmen auf und führen Sie das abisierte Ende des Kabels in die dann frei werdende Bohrung ein. Am Lautsprecherkabel ist eine Ader farblich oder durch Formgebung gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten Klemme, die andere Ader mit der schwarzen Klemme. Ziehen Sie die Schrauben handfest an. Um die richtige Polarität zu gewährleisten, überprüfen Sie bitte auch den korrekten Anschluss an dem aktiven Lautsprecher. Auch hier gehört die gekennzeichnete Ader ebenfalls an den (+) Pol, die andere an die schwarze (-) Schraubklemme.
5. SUBWOOFER ANSCHLUSS
Mit einem Mono Chinch Kabel können Sie einen aktiven Subwoofer an Ihre breeze anschließen. Der Sub-Out verfügt über einen Tiefpass. Dieser sorgt dafür, dass nur die tiefen Signale an den Subwoofer gegeben werden. Eine Einstellung der Trennfrequenz an der breeze ist nicht möglich.
6. BLUETOOTH-VERBINDUNG
- Wenn eine neue Verbindung zu einem Gerät aufgebaut werden soll, schalten Sie die breeze an und gehen Sie in die Bluetooth Einstellungen Ihres Zuspielgerätes. In der Geräteliste erscheint nach kurzer Suche „quadral breeze blue L“ unter den Verfügbaren Geräten. Sobald Sie die breeze ausgewählt haben, erfolgt die dauerhafte Verbindung.
- Falls die Quelle schon einmal mit der breeze blue L verbunden war, erfolgt der Verbindungsaufbau automatisch.
- Die Lautstärke können Sie an Ihrem Zuspiel Gerät oder dem Lautstärkeregler (2) auf der Rückseite einstellen,
Hinweis:
Es kann nur ein Zuspielgerät auf einmal mit der breeze verbunden sein. Für ein 2tes Gerät müssen Sie die Bluetooth Funktion des Ersten Geräts deaktivieren.
Der breeze blue L verbindet sich nach dem Einschalten automatisch mit dem letzten verbundenem Bluetooth Gerät.
7. REINIGUNG DES LAUTSPRECHERS
Sie können das Gehäuse mit einem fusselfreien Baumwolltuch und etwas Glasreiniger von Schmutz und Fingerabdrücken befreien. Verwenden Sie keine Microfasertücher! Diese können kleine Kratzer in der Oberfläche verursachen.
8. FEHLERBEHEBUNG
| Bluetooth | |
| Kein Ton | -Stellen Sie sicher, dass andere Anwendungen auf dem Zuspielgerät geschlossen sind.-Vergewissern Sie sich, dass der Ton nicht stummgeschaltet oder zu leise ist.-Schalten Sie den Lautsprecher aus und wieder ein.-Überprüfen Sie die Quelle und Lautstärke Einstellung des Lautsprechers |
| Keine Verbindung | -Stellen Sie sicher, dass die Bluetooth Funktion auf Ihrem Zuspielgerät aktiv ist.-Starten Sie die Bluetooth Verbindung neu.-Entfernen Sie den Lautsprecher aus dem Bluetooth Menü und verbinden Sie ihn neu.-Testen Sie ein anderes Zuspielgerät.-Stellen Sie Ihr Zuspielgerät näher an den Lautsprecher.-Überprüfen Sie, ob schon ein anderes Gerät mit dem Lautsprecher verbunden ist. |
| AUX | |
| Kein Ton | -Erhöhen Sie, wenn möglich, die Lautstärke am Zuspielgerät.-Verwenden Sie ein anderes Kabel.-Überprüfen Sie die korrekte Verbindung der Kabel.-Testen Sie ein anderes Zuspielgerät. |
9. GARANTIEBESTIMMUNGEN
Für dieses Produkt gilt die gesetzliche Gewährleistung von 2 Jahren. Die Gewährleistungszeit beginnt mit dem Kauf des Produkts von einem autorisierten quadral Händler. Maßgeblich ist das Verkaufsdatum auf dem vom quadral Händler ausgestellten Verkaufsbeleg. Gewährleistungsleistungen schränken weder den Ablauf der Garantiezeit ein, noch bewirken sie den Neubeginn der Gewährleistungszeit.
Im Gewährleistungsfall beseitigt quadral den Mangel oder ersetzt das mangelhafte Gerät nach eigenem Ermessen, ohne vorherige Rückfrage, unentgeltlich durch ein mangelfreies Gerät.
Der Gewährleistungsanspruch wird dadurch geltend gemacht, dass das quadral Produkt innerhalb der Garantiezeit quadral oder einem autorisierten quadral Händler zusammen mit dem Verkaufsbeleg übergeben oder zugesandt wird. Bei der Zusendung liegt das Transportrisiko beim Einsender, quadral erstattet keine Versand-, Transport-, Wege- sowie Arbeitskosten.
Die Gewährleistungsansprüche des Käufers aus dem Kaufvertrag mit dem Verkäufer werden durch einen Gewährleistungsfall nicht berührt oder beschränkt.
Im Falle, dass der Gewährleistungsfall nicht innerhalb Deutschlands auftritt, kontaktieren Sie bitte den Distributor Ihres jeweiligen Landes.
Hinweis:
Bitte verpacken Sie das Produkt in Ihrem eigenen Interesse sorgfältig, vorzugsweise in der Originalverpackung ein. Legen Sie der Sendung eine Kopie des Verkaufsbelegs bei. Legen Sie der Sendung unbedingt eine genaue Fehlerbeschreibung mit Ihren Kontaktdaten bei.
