Breeze XL - Lautsprecher Quadral - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecherpaar (aktiv + passiv)
Marke	Quadral
Modell	Breeze XL
Abmessungen (HxBxT)	210 mm x 140 mm x 190 mm
Nettogewicht (Paar)	6,1 kg
Leistung	2 x 45 W (Klasse-D-Verstärker)
Hochtöner	Gewebekalotte 1"
Tieftöner	Glasfasermembran 4"
Impedanz (Passivlautsprecher)	4 Ohms
Empfindlichkeit	85 dB (2,83 V / 1 W / 1 m)
Frequenzbereich	60 Hz - 20 kHz
Bluetooth	Version 4.0, A2DP, AVRCP
Eingänge	RCA, optisch, 3,5 mm Klinke, USB (5 V / 1 A)
Subwoofer-Ausgang	Sub Out (Cinch, Tiefpassfilter)
Auto-Ausschaltung	Nach 60 Minuten ohne Signal
Standby-Verbrauch	< 0,5 W
Stromversorgung	Netz (230 V / 115 V)
Schutzklasse	II (doppelte Isolierung)
Fernbedienung	Ja, mit CR2025-Batterie
Pflege	Fusselfreies Baumwolltuch und Glasreiniger
Garantie	2 Jahre

Häufig gestellte Fragen - Breeze XL Quadral

Wie verbinde ich mein Smartphone per Bluetooth mit dem Quadral Breeze XL?

Wählen Sie den Bluetooth-Eingang am Lautsprecher durch kurzes Drücken des vorderen Drehreglers. Die Anzeige blinkt blau. Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie in der Geräteliste nach 'quadral Breeze blue XL'. Wählen Sie es aus, um die Verbindung herzustellen. Die Anzeige leuchtet dann dauerhaft blau.

Was tun, wenn ich keinen Ton von einer Bluetooth-Quelle habe?

Überprüfen Sie, ob die Lautstärke Ihres Smartphones und des Lautsprechers nicht stummgeschaltet oder zu niedrig ist. Stellen Sie sicher, dass keine andere App Bluetooth verwendet. Schalten Sie die Lautsprecher aus und wieder ein. Wenn das Problem weiterhin besteht, entfernen Sie das Gerät aus der Bluetooth-Liste und verbinden Sie es erneut.

Kann ich gleichzeitig eine kabelgebundene Quelle und Bluetooth verwenden?

Nein, es kann immer nur eine Quelle aktiv sein. Um die Quelle zu wechseln, drücken Sie kurz auf den vorderen Drehregler, bis der gewünschte Eingang (RCA, optisch, 3,5 mm Klinke oder Bluetooth) ausgewählt ist.

Wie reinige ich die Quadral Breeze XL Lautsprecher?

Verwenden Sie ein fusselfreies Baumwolltuch, das leicht mit Glasreiniger angefeuchtet ist. Verwenden Sie kein Mikrofasertuch, da dies die Oberfläche zerkratzen könnte.

Kann ich einen externen Subwoofer anschließen?

Ja, der Lautsprecher verfügt über einen Sub Out (Cinch mono), der ein tiefpassgefiltertes Signal liefert. Schließen Sie einen aktiven Subwoofer mit einem Cinch-Kabel an.

Der Lautsprecher schaltet sich von selbst aus, ist das normal?

Ja, der Lautsprecher schaltet sich nach 60 Minuten ohne Audiosignal automatisch in den Standby. Um ihn zu reaktivieren, drücken Sie den vorderen Drehregler oder die Standby-Taste auf der Fernbedienung.

Wie ersetze ich die Batterie der Fernbedienung?

Schieben Sie das Batteriefach auf der Rückseite der Fernbedienung auf. Entnehmen Sie die verbrauchte Batterie (CR2025) und legen Sie eine neue Batterie ein, wobei Sie auf die Polarität (+ nach oben) achten. Schließen Sie das Fach.

Was tun, wenn die Bluetooth-Verbindung regelmäßig abbricht?

Bringen Sie Ihr Gerät näher an den Lautsprecher (maximale Reichweite ca. 10 Meter). Vermeiden Sie Metallhindernisse. Wenn das Problem weiterhin besteht, entfernen Sie die Kopplung und stellen Sie die Verbindung erneut her. Überprüfen Sie auch, ob kein anderes Bluetooth-Gerät verbunden ist.

Kann ich den Lautsprecher im Freien verwenden?

Nein, der Lautsprecher ist nur für den Innenbereich konzipiert. Setzen Sie ihn keiner Feuchtigkeit oder Regen aus. Verwenden Sie ihn in einem trockenen Raum.

Wie setze ich die Einstellungen (Lautstärke, Bass, Höhen) zurück?

Drücken Sie auf der Fernbedienung die Taste 'Einstellungen Zurücksetzen' (Taste 12). Dadurch werden die Werkseinstellungen für Lautstärke, Bass und Höhen wiederhergestellt.

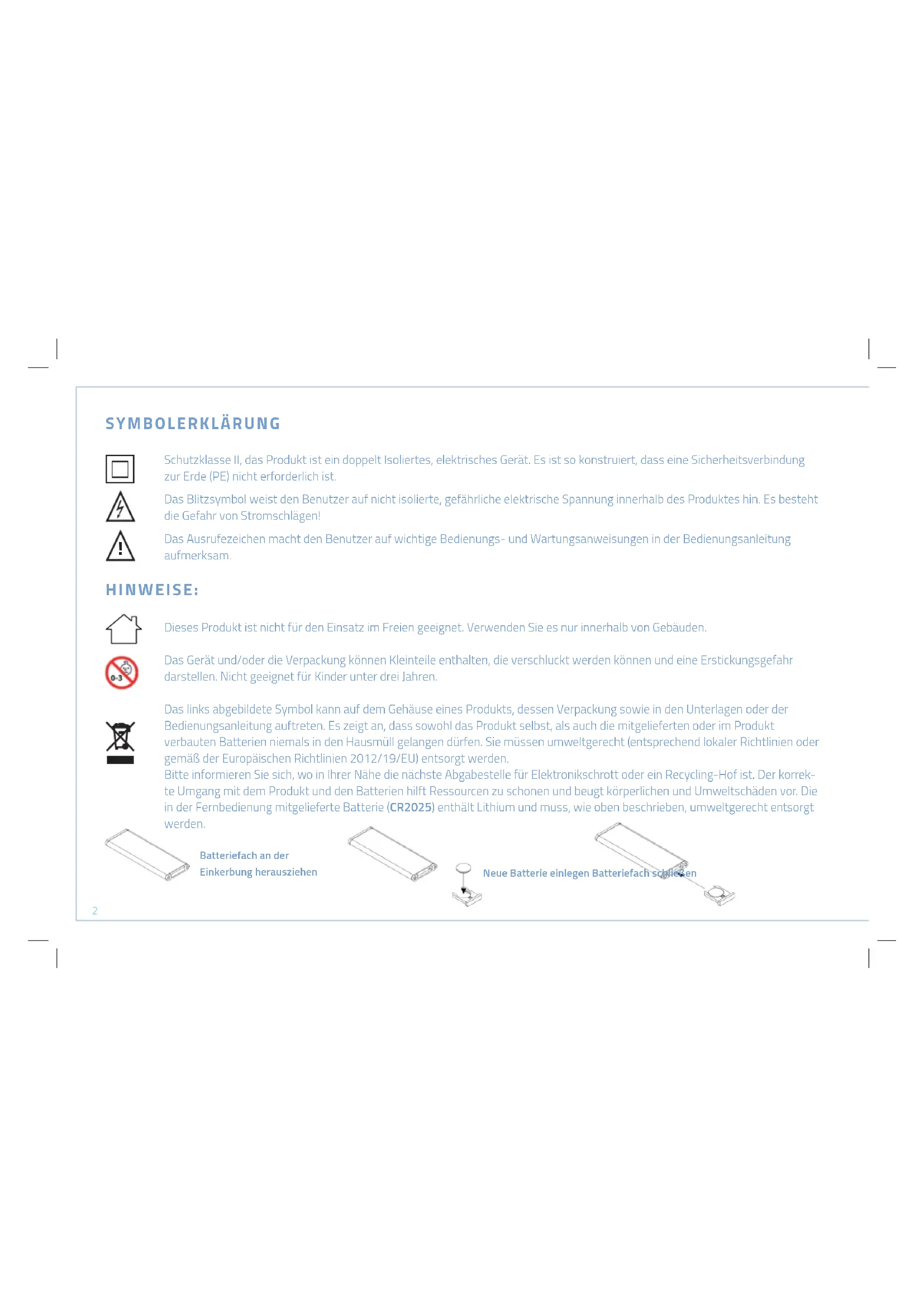

BEDIENUNGSANLEITUNG Breeze XL Quadral

Schutzklasse II, das Produkt ist ein doppelt Isoliertes, elektrisches Gerät. Es ist so konstruiert, dass eine Sicherheitsverbindung zur Erde (PE) nicht erforderlich ist.

Das Blitzsymbol weist den Benutzer auf nicht isolierte, gefährliche elektrische Spannung innerhalb des Produktes hin. Es besteht die Gefahr von Stromschlägen!

Das Ausrufezeichen macht den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in der Bedienungsanleitung aufmerksam.

HINWEISE:

Dieses Produkt ist nicht für den Einsatz im Freien geeignet. Verwenden Sie es nur innerhalb von Gebäuden.

Das Gerät und/oder die Verpackung können Kleinteile enthalten, die verschluckt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.

Das links abgebildete Symbol kann auf dem Gehäuse eines Produkts, dessen Verpackung sowie in den Unterlagen oder der Bedienungsanleitung auftreten. Es zeigt an, dass sowohl das Produkt selbst, als auch die mitgelieferten oder im Produkt verbauten Batterien niemals in den Hausmüll gelangen dürfen. Sie müssen umweltgerecht (entsprechend lokaler Richtlinien oder gemäß der Europäischen Richtlinien 2012/19/EU) entsorgt werden.

Bitte informieren Sie sich, wo in Ihrer Nähe die nächste Abgabestelle für Elektronikschrott oder ein Recycling-Hof ist. Der korrekte Umgang mit dem Produkt und den Batterien hilft Ressourcen zu schonen und beugt körperlichen und Umweltschäden vor. Die in der Fernbedienung mitgelieferte Batterie (CR2025) enthält Lithium und muss, wie oben beschrieben, umweltgerecht entsorgt werden.

Batteriefach an der Einkerbung herausziehen

Neue Batterie einlegen Batteriefach schließen

Batteriefach schließen

Die quadral GmbH & Co. KG erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/53/EU und weitere EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter www.quadral.com/downloads

Bluetooth®

Bluetooth® und das Bluetooth Symbol sind Warenzeichen der Bluetooth SIG, Inc.

HERZLICHEN DANK,

dass Sie sich für quadral breeze entschieden haben. Es sind Liebhaber „des guten Tones“ wie Sie, für deren Ansprüche wir Audio-Produkte in einer Güteklasse fertigen, die weit über dem Durchschnitt liegen. Auch wenn Sie vieles vielleicht schon wissen, führen wir im Folgenden einige Grundregeln auf, die es Ihnen ermöglichen, Ihre Geräte optimal zu nutzen.

SICHERHEITSHINWEISE

Lesen Sie diese Anleitung bitte sorgfältig und befolgen Sie alle Schritte, die für die Inbetriebnahme angegeben sind.

Beachten und befolgen Sie weiterhin alle Warnungen und Sicherheitshinweise, die auf dem Gerät und in der Bedienungsanleitung angegeben sind. Bewahren Sie die Gebrauchsanleitung auf.

Die Batterie darf nicht verschluckt werden. Es besteht die Gefahr einer Verätzung. Die mitgelieferte Fernbedienung enthält eine Knopf-zellenbatterie. Bewahren Sie neue und verbrauchte Batterien außerhalb der Reichweite von Kindern auf. Wenn das Batteriefach sich nicht sicher schließen lässt, stellen Sie die Verwendung der Fernbedienung ein und halten Sie sie von Kindern fern. Leere Batterien müssen umgehend und ordnungsgemäß entsorgt werden. Versuchen Sie nicht, die Batterie wieder aufzuladen.

- Die Kabel dürfen nicht gequetscht werden. Verlegen Sie die Kabel so, dass sie nicht durch Möbel beschädigt werden können und Stolperfallen vermieden werden.

• Entfernen Sie das Netzkabel bei Gewitter oder bei längerer Nichtverwendung aus der Steckdose. Ziehen Sie den Netzstecker am Stecker aus der Steckdose, nicht am Kabel.
• Verwenden Sie das Produkt niemals in der Nähe von Wasser, in Feuchträumen oder im Freien. Wie bei allen nicht speziell hierfür konstruierten Geräten, kann Nässe die elektrische Isolierung überbrücken und somit ein lebensgefährliches Risiko darstellen. Achten Sie bitte darauf, dass keine Gefäße, die Flüssigkeiten enthalten (z.B. Vasen), auf dem Gerät abgestellt werden.
• Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizstrahler, Heizkörper, Öfen oder anderen Geräten auf.
• Schlitze und Öffnungen im Gehäuse dienen der Entlüftung und sorgen für zuverlässigen Betrieb. Daher dürfen sie nicht verstellt oder abgedeckt werden.
• Bei einer massiven Überlastung der Geräte durch sehr große Lautstärken ist das Durchbrennen einzelner Bauelemente trotz Sicherungseinrichtungen nicht vollständig auszuschließen. In der Theorie könnte sogar ein Brand innerhalb eines Gerätes in einem derartigen Überlastungsfall entstehen. Daher sollten Verstärker, die in diesem Grenzbereich betrieben werden, nicht unbeaufsichtigt bleiben.
  Die Wartung Ihres Gerätes darf ausschließlich durch den Technischen Service erfolgen. Eine Wartung wird notwendig bei jeglicher Art von Schäden, d.h. bei beschädigten Netzkabeln und Steckern, oder nach dem Herabfallen von Gegenständen auf das Gerät, sowie dem Sturz des Gerätes selbst oder nach dem Eindringen von Flüssigkeiten. Öffnen Sie das Gerät nie selbst, da jeder Umgang mit der Netzspannung (230V/115V) lebensgefährlich ist.
• Verwenden Sie bitte ausschließlich Möbel und andere Geräte zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhältlich sind oder von Ihm empfohlen werden. Beachten Sie bitte, dass fahrbare Tischgeräte oder Regale, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegen sind, um Schäden oder Verletzungen durch ein Umkippen zu vermeiden.
  Sehr große Lautstärken im Dauerbetrieb können für den Anwender zu gesundheitsschädlichen Auswirkungen führen!
• Bitte heben Sie die Verpackung für einen eventuell späteren Transport auf, und halten Sie die Polybeutel von Kindern fern, da hier bei unsachgemäßem Umgang ein Erstickungsrisiko besteht.

INHALTSVERZEICHNIS

1. Lieferumfang 6
2. Technische Daten 6
3. Fernbedienung 7
4. Anschlüsse und Bedienteile 8
5. Inbetriebnahme 9
6. Subwoofer Anschluss 10
7. Bluetooth-Verbindung 10
8. Reinigung des Lautsprechers 11
9. Fehlerbehebung 12
10. Garantiebestimmungen 13

1. LIEFERUMFANG

■ 1x Lautsprecher Paar (1x Aktiv, 1x Passiv)
■ 1x Lautsprecherkabel
■ 1x Netzkabel
■ 1x Fernbedienung

2. TECHNISCHE DATEN

Hochtöner - 1 Zoll Gewebekalotte
Tieftöner - 4 Zoll Fieberglasmembran
Impedanz (Passiv Teil) - 4 Ohm
Eingangsempfindlichkeit - 2.83V (1W/1M) - 85dB
Leistung - 2x 45W
Frequenzbereich - 60Hz - 20kHz
Typ - 2-Wege
Verstärker - Class-D

Eingangsempfindlichkeit RCA - 480mV

Frequenzbereich Verstärker - 20Hz - 20kHz +/- 3dB

THD (1W/1kHz) - <0,1%

Maße (HxBxT) - 210mm x 140mm x 190mm

Netto Gewicht - 6,1Kg

Bluetooth - Version 4.0, A2DP, AVRCP

Auto OFF - Standby nach 60min ohne Signal

Standby Stromaufnahme - <0,5W

C

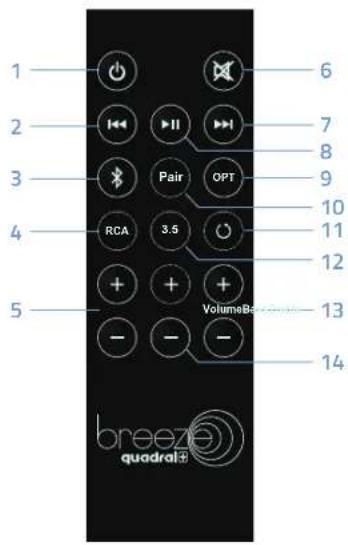

3. FERNBEDIENUNG

1 2 3 4 5 6 7 8 9 10 11 12 13 14 RCA 3.5 VolumeBe breeze quadrat

1. Standby Taste
2. Vorheriger Titel (Bluetooth*)
3. Bluetooth Eingang
4. RCA Eingang
5. Bass Einstellung
6. Stummschaltung (Mute)
7. Nächster Titel (Bluetooth*)
8. Play/Pause (Bluetooth*)
9. Optischer Eingang
10. Bluetooth Pair
11. Reset von Lautstärke, Bass und Höhen Einstellungen
12. 3,5mm Eingang
13. Lautstärke Einstellung
14. Höhen Einstellung

\*Hinweis:

Die Titelwahl und Play/Pause Tasten funktionieren nur im Bluetooth Betrieb. Das Zuspielgerät muss diese Funktion unterstützen.

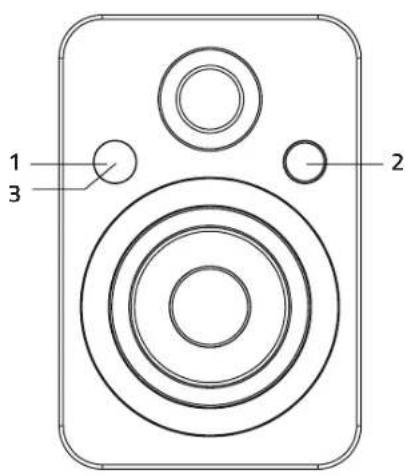

4. ANSCHLÜSSE UND BEDIENTEILE

1 3 2

1. Infrarot Empfänger: Für die Fernbedienung.
2. Drehknopf: Lautstärke, Quellenwahl, ON
3. Status Led: ( Rotes Licht OFF, blaues Licht ON)
4. RCA In: Stereo Chinch Eingang
5. 3,5mm In: Stereo 3,5mm Klinken Eingang
6. Sub Out: Chinch Buchse für den Anschluss eines aktiven Subwoofers.

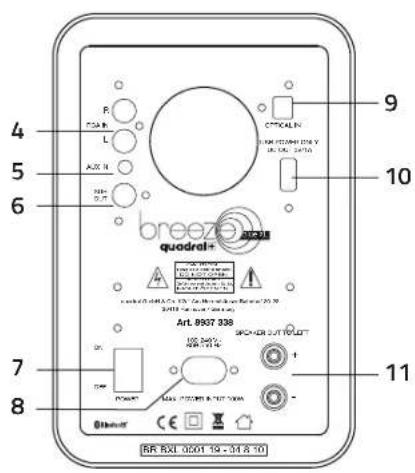

4 5 6 breeze quodrel+ 9 10 11 7 8 BR BXL 0001 19 - 31.8 10

1. Netzschalter: Trennt das Gerät komplett von der Netzversorgung.
2. Netzanschluss: Für den Anschluss des Netzkabels
3. Optical In: Optischer Digital Eingang
4. USB Ladegerät: (DC 5V/1000mA)
5. Lautsprecherklemmen: Für die Verbindung der Lautsprecher untereinander.

Beim Verbinden von Kabeln mit der breeze muss das Gerät ausgeschaltet sein.

5. INBETRIEBNAHME

Breeze quadr + 1000 Arl. 6.07.338 SR BXL 0001 15 - 04.8.10 SR BXL 0001 15 - 04.8.10 Breeze quadr+ 1000 SR BXL 0001 15 - 04.8.10 SR BXL 0001 15 - 04.8.10

1. Stellen Sie sicher, dass Ihr Gerät ausgeschaltet ist.
2. Verbinden Sie den aktiven und passiven Lautsprecher mit dem beiliegendem Anschlusskabel.
3. Schließen Sie das Gerät mit dem beiliegenden Netzkabel am Stromnetz an.
4. Schließen Sie die Ihnen zur Verfügung stehenden Zuspielgeräte an.
5. Schalten Sie nun das Gerät mit dem Netzschalter (7) auf der Geräterückseite an.
6. Betätigen Sie nun den Drehknopf (2) auf der Gerätefront für 3 Sekunden und wählen Sie durch kurzes drücken des Drehknopfes (2) die gewünschte Quelle an.

Schraubklemmen

Für den Anschluss der Lautsprecherkabel befindet sich auf der Rückseite jeder Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemmen. Drehen Sie die Schraubklemmen auf und führen Sie das abisierte Ende des Kabels in die dann frei werdende Bohrung ein. Am Lautsprecherkabel ist eine Ader farblich oder durch Formgebung gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten Klemme, die andere Ader mit der schwarzen Klemme. Ziehen Sie die Schrauben handfest an. Um die richtige Polarität zu gewährleisten, überprüfen Sie bitte auch den korrekten Anschluss an dem aktiven Lautsprecher. Auch hier gehört die gekennzeichnete Ader ebenfalls an den (+) Pol, die andere an die schwarze (-) Schraubklemme.

6. SUBWOOFER ANSCHLUSS

Mit einem Mono Chinch Kabel können Sie einen aktiven Subwoofer an Ihre breeze anschließen. Der Sub-Out verfügt über einen Tiefpass. Dieser sorgt dafür, dass nur die tiefen Signale an den Subwoofer gegeben werden. Eine Einstellung der Trennfrequenz an der breeze ist nicht möglich.

7. BLUETOOTH-VERBINDUNG

1. Bei Anwahl des Bluetooth-Eingangs beginnt die Anzeige auf der Front rhythmisch zu blinken. Falls die Quelle schon einmal mit der breeze blue XL verbunden war, erfolgt der Verbindungsaufbau automatisch und die Anzeige leuchtet dauerhaft blau.

2. Falls eine neue Verbindung zu einem Gerät aufgebaut werden soll, drücken Sie bitte für 3 Sekunden den Drehknopf (2) auf der Gerätefront. Die Anzeige wird nun schnell blinken und Ihre breeze blue XL sendet ein Kopplungssignal (Pairing) für den Verbindungsaufbau.

3. In den Bluetooth Einstellungen Ihres Gerätes wird nun „quadral breeze blue XL“ erscheinen. Sobald Sie das Gerät dort bestätigen, erfolgt die dauerhafte Verbindung. Die Anzeige Ihrer breeze blue wird dann kontinuierlich Blau leuchten.

4. Die Lautstärke können Sie an Ihrem Gerät (Smartphone oder PC), über den Drehknopf (2) auf der Gerätefront und der Fernbedienung einstellen.

Hinweis:

Es kann nur ein Zuspielgerät auf einmal mit der breeze verbunden sein. Für ein 2tes Gerät müssen Sie die Bluetooth Funktion des Ersten Geräts deaktivieren.

Der breeze blue XL verbindet sich nach dem Einschalten automatisch mit dem letzten verbundenem Bluetooth Gerät.

8. REINIGUNG DES LAUTSPRECHERS

Sie können das Gehäuse mit einem fusselfreien Baumwolltuch und etwas Glasreiniger von Schmutz und Fingerabdrücken befreien. Verwenden Sie keine Microfasertücher! Diese können kleine Kratzer in der Oberfläche verursachen.

9. FEHLERBEHEBUNG

Bluetooth
Kein Ton	-Stellen Sie sicher, dass andere Anwendungen auf dem Zuspielgerät geschlossen sind.-Vergewissern Sie sich, dass der Ton nicht stummgeschaltet oder zu leise ist.-Schalten Sie den Lautsprecher aus und wieder ein.-Überprüfen Sie die Quelle und Lautstärke Einstellung des Lautsprechers
Keine Verbindung	-Stellen Sie sicher, dass die Bluetooth Funktion auf Ihrem Zuspielgerät aktiv ist.-Starten Sie die Bluetooth Verbindung neu.-Entfernen Sie den Lautsprecher aus dem Bluetooth Menü und verbinden Sie ihn neu.-Testen Sie ein anderes Zuspielgerät.-Stellen Sie Ihr Zuspielgerät näher an den Lautsprecher.-Überprüfen Sie, ob schon ein anderes Gerät mit dem Lautsprecher verbunden ist.
AUX/RCA
Kein Ton	-Erhöhen Sie, wenn möglich, die Lautstärke am Zuspielgerät.-Verwenden Sie ein anderes Kabel.-Überprüfen Sie die korrekte Verbindung der Kabel.-Testen Sie ein anderes Zuspielgerät.
Optischer Eingang
Kein Ton	-Überprüfen Sie die Audio Ausgabeeinstellungen ihres Zuspielers.-Stellen Sie sicher, dass kein Mehrkanal-Tonformat eingestellt ist.

10. GARANTIEBESTIMMUNGEN

Für dieses Produkt gilt die gesetzliche Gewährleistung von 2 Jahren. Die Gewährleistungszeit beginnt mit dem Kauf des Produkts von einem autorisierten quadral Händler. Maßgeblich ist das Verkaufsdatum auf dem vom quadral Händler ausgestellten Verkaufsbeleg. Gewährleistungsleistungen schränken weder den Ablauf der Garantiezeit ein, noch bewirken sie den Neubeginn der Gewährleistungszeit.

Im Gewährleistungsfall beseitigt quadral den Mangel oder ersetzt das mangelhafte Gerät nach eigenem Ermessen, ohne vorherige Rückfrage, unentgeltlich durch ein mangelfreies Gerät.

Der Gewährleistungsanspruch wird dadurch geltend gemacht, dass das quadral Produkt innerhalb der Garantiezeit quadral oder einem autorisierten quadral Händler zusammen mit dem Verkaufsbeleg übergeben oder zugesandt wird. Bei der Zusendung liegt das Transportrisiko beim Einsender, quadral erstattet keine Versand-, Transport-, Wege- sowie Arbeitskosten.

Die Gewährleistungsansprüche des Käufers aus dem Kaufvertrag mit dem Verkäufer werden durch einen Gewährleistungsfall nicht berührt oder beschränkt.

Im Falle, dass der Gewährleistungsfall nicht innerhalb Deutschlands auftritt, kontaktieren Sie bitte den Distributor Ihres jeweiligen Landes.

Hinweis:

Bitte verpacken Sie das Produkt in Ihrem eigenen Interesse sorgfältig, vorzugsweise in der Originalverpackung ein. Legen Sie der Sendung eine Kopie des Verkaufsbelegs bei. Legen Sie der Sendung unbedingt eine genaue Fehlerbeschreibung mit Ihren Kontaktdaten bei.

SYMBOL EXPLANATIONS
