Technische Merkmale	Quadral Ascent 80 LE Lautsprecher, 2-Wege, 80W RMS, Impedanz 8 Ohm, Frequenzgang 40 Hz - 30 kHz
Verwendung	Ideal für den Einsatz im Heimkino oder als Stereo-Audiosystem, geeignet für große Räume.
Wartung und Reparatur	Regelmäßig mit einem weichen Tuch reinigen, Feuchtigkeit vermeiden, bei Reparaturen einen Fachmann konsultieren.
Sicherheit	Nicht extremen Temperaturen aussetzen, Wasserspritzer vermeiden, Leistungsgrenzen einhalten.
Allgemeine Informationen	2 Jahre Garantie, in verschiedenen Ausführungen erhältlich, kompatibel mit verschiedenen Verstärkern.

Häufig gestellte Fragen - Ascent 80 LE Quadral

Wie verbinde ich meinen Quadral Ascent 80 LE mit meinem Verste4rker?

Verwenden Sie hochwertige Lautsprecherkabel und verbinden Sie die positiven und negativen Anschlfcsse des Verste4rkers mit denen des Lautsprechers unter Beachtung der Polarite4t.

Wie hoch ist die Nennimpedanz des Quadral Ascent 80 LE?

Die Nennimpedanz des Quadral Ascent 80 LE betre4gt 8 Ohm.

Wie sind die Abmessungen des Quadral Ascent 80 LE?

Die Abmessungen des Quadral Ascent 80 LE sind 40 cm Hf6he, 23 cm Breite und 30 cm Tiefe.

Wie stelle ich die Be4sse an meinem Quadral Ascent 80 LE ein?

Sie kf6nnen die Be4sse fcber die Einstellungen Ihres Verste4rkers anpassen oder den Lautsprecher so positionieren, dass die Be4sse geff6rdert werden.

Mein Lautsprecher gibt keinen Ton von sich, was soll ich tun?

Prfcfen Sie, ob alle Kabel korrekt angeschlossen sind, ob der Verste4rker eingeschaltet ist und ob die Lautste4rke auf einem hf6rbaren Niveau eingestellt ist.

Der Klang meines Quadral Ascent 80 LE ist verzerrt, was soll ich tun?

Stellen Sie sicher, dass der Verste4rker nicht auf Maximum eingestellt ist und prfcfen Sie, ob der Lautsprecher nicht besche4digt ist. Testen Sie mit einer anderen Audioquelle.

Kann ich den Quadral Ascent 80 LE ffcr Audfeninstallationen verwenden?

Der Quadral Ascent 80 LE ist hauptse4chlich ffcr den Innenbereich konzipiert. Ffcr den Audfeneinsatz werden wasserdichte Lautsprecher empfohlen.

Wo finde ich Ersatzteile ffcr den Quadral Ascent 80 LE?

Sie kf6nnen den Kundendienst von Quadral kontaktieren oder autorisierte He4ndler ffcr Ersatzteile aufsuchen.

Wie reinige ich meinen Quadral Ascent 80 LE?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfle4che abzuwischen. Vermeiden Sie aggressive chemische Produkte, die die Oberfle4che besche4digen kf6nnten.

BEDIENUNGSANLEITUNG Ascent 80 LE Quadral

Sicherheitschinweise 13-14
Aufstellung 15-16
Stative und Wandhalterungen 16
Anschluss an den Veränder 16-19
Vorsicht Clipping 20
Tipps fur eine bessere Akustik 20
PHege der Laufsprecher 21
Was tun in Störungsfällen ? 22

FRANCAIS

Zunachst danken wir ihren dazu, dass sie sich für quadral Laufsprecher entschieden haben.

Es sind Musikliebhaber und Kenner wie Sie, für deren hohe Ansprüche wir Lautsprecher einer Güteklasse bauen, die welt über dem Durchschnitt liegt. Auch wenn Sie vieles wichtlich schon wissen, führen wir im folgenden einige Grundregeln auf, die es l'Hnen ermögen, ihre Lautsprecher optimal zu nutzen.

Sicherheitsinweise für passive Laufsprecher

Lesen Sieitte die vorliegenden Bedienungsanleitung sorgfaltig durch und befolgen Sieitte alle Schritte, die fur die Inbetriebnahme angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.

Die Standfestigkeit (insbesondere die großer Lautsprecher) ist stark von der Beschaffenheit des Untergrundes abhängig. Teppichboden verringgert, z. T. erheblich, die Standfestigkeit. Schon ein mittelstarker Schlag kann einen Lautsprecher zum Umfallen bringen und birgt davon eine Verletzungsgefahr für in der Naze befindliche Menschen oder Haustiere. Die Standfestigkeit kann durch den Einsatz sogenanter „Spikes" deutlich verbessert werden, jedoch Vorsicht bei der Montage, da hier eine Verletzungsgefahr durch die scharfen Spitzen besteht oder auch eine Beschädigung des Untergrundes erfolgen kann. Auf glattten Böden setzen sich Lautsprecher mittels Klettverschüssen oder doppelseitigem Klebeband befestigen. Lautsprecher führen keinesfalls als Sitzmabel oder Kletterhilfen (Leiterersatz) benutzt werden!
- Verwenden Sieitte ausschließlich Rollmabel, Stative oder Wandbefestigungen und andere Gerate zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhaltlich sind und für oder mit dem Produkt vertrieben werden. Beachten Sieitte, dass Tischgerate oder Stative, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegenen sind, um Schäden oder Verletzungen durch ein Umkippen zu vermeiden. Bei einer Wandmontage ist besondere Sorgfalt auf eine ausreichend sichere Verschraubung aller Komponenten zu legen Zusätzliche Sicherungsrechtungen (Ketten, etc.) sollen montiert werden.
- Es sollte ein Standort für die Lautsprecher gewählt werden, der trocken und nicht zu kalt ist. Eine dauerhafte hohe Luftfechtigkeit oder starke Sonneneinwirkung (UV-Strahlung) kann ihre Lautsprecher vorzeitig altern lessen und damit die Funktionsfähigkeit beeinträchtigen.
Sehr große Lautstärken im Dauerbetrieb werden nicht nur von ihren Nachbarn als störend empfunden, sondern können auch für den Anwender zu gesundheitsschädlichen Auswirkungen führen!

• Bei einer Überlastung der Lautspeicher durch sehr große Lautstärken ist das Durchbrennen einzelner Baulemente auf den Frequenzweichen oder einzelner Lautspeicher nicht vollständig auszuschreiben. In besondere umgütigen Fällen kann soccer ein Brand innerhalb eines Lautspechers in einem derartigen Überlastungsfall entstehen. Daher sollen den Lautspecher, die in dieser Grenzbereich betrieben werden, nicht unbeaufsichtigt sein.
• Bei hohen Lautstärken konnen an den Laufsprecheranschlussklemmen und Bauteilen Spannungen von 30 V bis 50 V anliegen. Vermeiden Sie dazu unbedingt, nicht isolierte Anschlusskontakte der Laufsprecher während des Betriebes zu berühren. Weiterhin sollen keinesfalls Hände oder Arme in die Schallaustrittsöffnungen (Bassreflexrohr) gesteckt werden um Verletzungen zu vermeiden. Speziell Kinder und Haustiere sind hieralanders gefahrendt.
• Aus Sicherheitsgrunden entsprechungen wir generell das Öffnen von Lautsprachern im Betrieb oder im angeschlossenen Zustand, da, wie im oberen Absatz erläutert, Spannungen von bis zu 50 Volt im Inneren anliegen können.
• Bei unsachgemäßem Umgang mit der Netzspannung besteht Lebensgefahr! Kein passiver Lautspracher direkt an das elektrische Netz angeschlossen werden! Die Lautspricheranschlussklemmen führen nur mit den betreffenden Verstärkerausgaben verbunden werden. Eine irgendwe geartete Verbindung dieser Klemmen mit dem elektrischen Netz (230 V/115 V) ist nicht erlaubt und führt direkt zur sofortigen Zerstörung des Lautsprachers und aller angeschlossenen Produkte. Daher soll es vermieden werden, die Kabelanschlüsse mit Steckern zu verstehen die auch nur entfern zu einer Verwechselung mit Netzsteckern führen können.
• Magnetisch nicht abgeschirmte Laufsprecher konnen das Fernsehbild verfarben oder verzerren. Ein Abstand von 50 cm ist im allgemeinen ausreichend, um derartige Störungen zu vermeiden. Vermeiden Sieitte die Ablage von z.B. Kreditkarten, Disketten, Audio oder Videokassetten oder anderen Magnetträgen auf dem Laufsprecher. Die dort gespeicherten Informationen konnen zerstört werden. Ebenso sollenn Magnetbandgeräte nicht in unmittelbarer Höhe betrieben werden.

Aufstellung

Um zu optimalen Klangergebnissen zu gelangen, müssen in der Regel verschiedene Aufstellungen ausprobiert und probegehört werden.

Da der Raum einen erheblichen Einfluss auf die Wiedergabe hat, geben wir Ihnen im folgenden einige sinnvolle Ansätze für die Positionierung Ihrer quadral Laufsprecher an die Hand.

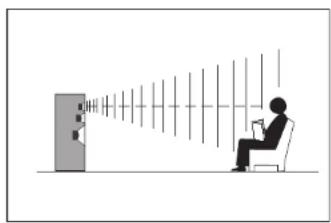

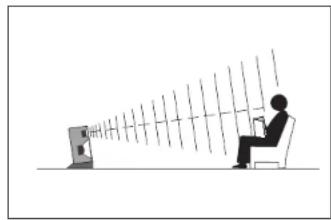

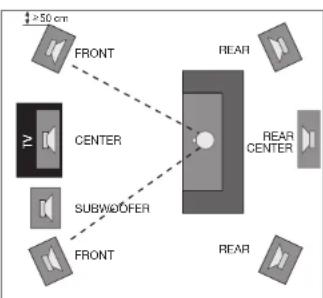

Hauptlautsprecher (Front)

Die Platzierung der Laustprecher im Hörmaun hat einen maßgeblichen Einfluss auf deren Klang. So führt die Aufstellung nahe Raumecken grundsätzlich zu einer lauten, aber unkonturierten Basswiedergabe. Vöglich frei im Raum stehend klingen Laustprecher dagegen während prazise, aber auch recht hell und schlank. Am besten stellen Sie o

Lautsprecher so auf, dass zwischen ihrer Gehäuserückwand und der nachsten Zimmerwand mindestens 30 cm Freiraum bleiben. Von seitlichen Zimmerwänden sollen der Abstand soccer über 50 cm betragen, um laustarke Wandreflexionen zu vermeiden. Die Regalboxen klingen auf einem Lautsprecherstativ oder im Regal am besten, wobei die Hochtönner auf die Ohrhöne auszurichten sind. Dazu sind die Gehäuse gegebenenfalls anzuwinkeln und kein zu neigen.

Der Abstand der Laufsprecher zur Hör-position sollte möglichst gleich groß sein, während der Abstand der Laufsprecher voneinander ruhig etwas kleiner seinarf als der zum Hörer.

Front Center-Lautsprecher

These Laufsprecher sind durch die Verbreitung von Plasma- und LCD-TV's nicht mehr magnetisch geschirmt. Farb- und Geometriefehler entfallen dadurch und konnen nur in Verbindung mit veralteten TV-Geräten mit einer Bildrohe auftreten. Da die Aufstellung auf dem Fernseher nicht möglich

ist, können die Center liegend unter dem Fernseher angebracht werden, wobei der Abstand zum Fernseher mind. 30cm und vom Fußboden mind. 20~cm betragen sollte. Außerdem empfehlen wir den Center so anzuwinkeln, dass der Hachtoner auf die Zuhörer ausgerichtet ist. Nur so kann er sein volles Klangpotential entfalten.

Rear Center-Lautsprecher

Im Unterschied zu 5.1 Surround-Sets verfügen 6.1-Systeme über einen zusätzlichen Rear-Center, der hinter und etwas oberhalb der typischen Hörposition zuplatzieren ist.

Rear-Laufsprecher

Ob man auch die Rear-Lautsprecher zur Hörposition hindreht, ist Geschmackssache. Zudem bevorzugen manche Hör fer die Rear-Lautsprecher eine Platziierung oberhalb der Ohrhöhe. Dafür ist der Rear-Lautsprecher auf einem stabilen Wandhalter, einem hohen Lautsprecher-Stativ, einem Sideboard oder im Regal zu positionieren.

Stative und Wandhalterungen

Um die Front- und Rear-Lautsprecher optimal aufzustellen, hat quadral geeignete Stative und auch Wandhalterungen im Lieferprogramm. Einige Lautsprechermodelle verfügen auch über eine Schlüssellochformige Aussparung zur Wandbefestigung in der Rückwand.

Fragen beantwerten wir ihren offen unter der Telefon-Nr.: [phone], email: [e-mail]

Anschluss an den Veränder

Bevor Sie die Laufsprecher an ihre HiFi-oder Surround-Anlage anschließen, stellen Sieitte sichar, dass der Versteller/Receiver ausgeschaltet ist und seine Betriebskontrollanzeige nicht leuchtet. Zum Anschluss benotigen Sie ein zweiadriges Laufsprecherkabel fur jeder Laufsprecher. Achten Sie auf ausreichende Längen, und schneiden Sie die Kabel nicht vorzeitig zu kurz ab, damit sie später noch hinter Möbeln oder unter dem Teppich verborgen werden konnen. Fur Kabellangen von mehr als 5 m empfehlen wir ihren eine Querschnittfläche von mindestens 2,5mm^2 pro Ader, umunnöigte Leistungsverluste zu vermeiden. Jede Ader der Kabelenden muss für einen gute Kontakt knapp 10mm abisoliert und damit blank sein.

Schraubklemmen

Für den Anschluss der Laatsprecherkabel befindet sich auf der Rückseite der Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemen. Drehen Sie die Schraubklemen auf und führen sie das abrisilierte Ende des Kabels in die dann frei werdende Bohrung ein. Am Laatsprecherkabel ist eine Ader farblich oder durch Formgebung gekennzeichnet. Diese Plus-Zuleitung entschrauben Sie mit der roten

Klemme - die andere Ader mit der Schwarzen Klemme. Ziehen Sie die Schrauben handfest an. Um die richtige Polarität zu gewährleisten, überprüften Sieitte auch den korrekten Anschluss an Imr Her Verstarker. Auch hier gehort die gekenn zeichnete Ader an den (+) Pol, die andere an die schwarz (-) Schraubklemme.

Bei einigen quadral Laufsprechem konnen Sie zwischen drei Betriebsarten wahren.

a) konventioneller Betrieb

Entfernen Sie die Brücken nicht und schlieben Sie die Lausprecherkabel gemäß der Abbildung an.

b) Bi-wiring Betrieb

Öffnen Sie die Brücken nach dem Lösen der vierten Schraubklemmen auf der Lautspracherrückseite und schlieben Sie die Kabel gemäß der Abbildung an.

c) Bi-amping Betrieb

Offnen Sie die Brücken und schlieben Sie die Kabel gemäß der Abbildung an.

Beim Bi-wiring/Bi-amping Betrieb wird über die beiden unteren Schraubklemmen der Tieftonteil - über die beiden oberen Schraubklemmen der Mittel-/Hochtonteil angesteuert.

Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten Polung und darauf, dass Sie den Brücken am Lautsprecherterminal entfern, da es sonst zu Beschäftigungen an Ihr Verständer kommt kann.

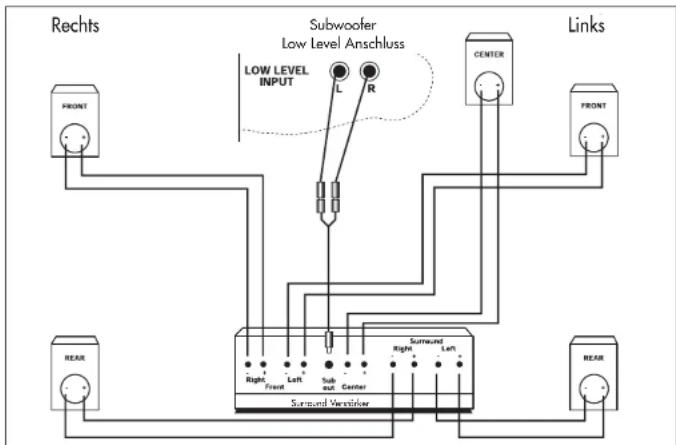

Betrieb an einem Surround Verträker

Wenn Sie den Anschluss und die Platzierung ihrer Lautsprecher gemäß der Abbildung vorgenommen haben, müssen Sie die Einstellung im Bassmanagement Ihres Surround Verstärkers vornehmen.

Lesen Sie hierzuitte unbedingtdie Bedienungsanleitung Ihres Verstorker-Herstellers.

Da das Bassmanagement vor allem von der Laustprecher-Konfiguration abhängt, geben wir Ohnen im folgenden einzelne übliche Einstellungen vor.

a) Kleine und keinste Satellitenlautspeicher müssen im „small" Modus betriebenen werden. Die Einstellung an Ihr Vermärkter ist wie folgt vorzunehmen:

Front: small

Center: small

Rear: small

Subwoofer: yes

b) Bei der Einstellung für Kompaktlautsprecher gibt es keine feste Formel für den Einstellungsmodus. Hier kann „large" oder auch „small" der geeignete Modus sein. Dies ist abhängig von ihrer bevorzugten Abhörlautstärke oder ihrer damit verbundenen Klangeindruck (itte beachten Sie hierbei auch das Kapitel „Vorsicht Clipping!").

Die Einstellung an Ihr Verm Verträger kann wahlweise wie folgt vorgenommen werden:

c) Standlautsprecher oder große Regallautsprecher, die für eine druckvolle Basswiedergabe geeignet sind, sollen im large Modus betrieben werden. Die Einstellung an Ihr Veränderung muss wie folgt vorgenommen werden:

Für die speziellen quadral Center-Laatsprecher empfehlen wir generell den Einstellungsmodus „small".

Subwoofer

Verfügt Ihr Surroundverträger über einen „Line-Subwoofer-Ausgang“, so können Sie diesen nutzen, indem Sie das dem Subwoofer beiliegende Y-Kabel verwenden (siehe Abbildung). In dieser Fall werden die Front-Lautspricher direkt an die Front-Lautspricherklemmen Ihrés Verträgers angeschlossen. Die Verkabelung Ihres Surroundset entnehmer Sieitte dem Anschlusschema.

Die notwendigen Einstellungen an Ihr hem Subwoofer entnehmen Sieitte der Bedienungsanleitung des Aktiv Subwoofoers!

Vorsicht Clipping

Auch wenn die Nennleistung eines Verträksters deutlich geringer ist als die Nennbelastbarkeit der angeschlossenen Boxen, konnen die Lautspricher bei unsachgemäßem Betrieb durchaus beschädigt werden. Denn die Nennleistung besagt liglich, wieil Wert der Verträkster verzerrungsarm an die Lautspricher liefern kann. Wir ein Verträker überforderd, gibt er zum einen noch welt mehr Leistung ab, und zum anderen mischt er zerstörischen Gleichstrom sowie hochfrequente Schwingungen hinzu. Dessen Vorgang bezeichnet man als "Clipping", und er macht sich klanglich durch harte Verzerrungen bei lauten Passagen bemerkbar. Werden Verzerrungen horbar, ist die Lautstärke sofort zu verringgen, um die Boxen nicht zu gefährden. Verträkster-Clipping ist eine typische Überlastungsscheinung, die stets bei zuweit aufgedreten Lautstärke- und/oder Klangreglern auftritt. Selfest bei Mittelstellung der Klangregler erreichen übliche Verträker bei lauten Impulsen bereits ihre Grenzen, sobald der Lautstärkeregler die Stellung 12 Uhr klar überschreitet.

Tipps für eine bessere Akustik

1. Weicher Schaum gegen laute Basse
   Je nach akustischen Eigenschaften des Höraumes und der Positionierung der Laufsprecher können tiefe Töne gelegenlich zu laut erscheinen.

Einigen quadral-Lautsprechern liegen daher zylindrische Zuschnitte aus groBsporigem Schaumstoff bei.

Erglenking tiefe Basse in ihrem Hörtraum unangenehm laut, so empfehlen wir ihren, diesen Schaumstoffzylinder vollständig in

das Bassreflexrohr Ihres quadral-Lautspechers zu schieben. Aber nicht zu tief in das Bassreflexrohr hinein, damit Sie den Schaumstoff gegebeneffalls mit den Fingern wieder hers abkommen. In manchen Fälle lassst sich die Basswiedergabe auf diese Weise hoBAR verbessern.

1. Um eine bessere akustische Entkopplung der Laufsprecher zum Fußboden zu gewährleisten, verfügen einige Standlautsprecher über eine Aufnahmagemöglichkeit für Spikes. Je nach Wohnraum / Fußboden kann der Einsatz dieser Spikes für Sie von Vorteil sein.
2. Um bei Regal-bzw. Centerlautsprechem eine bessere akustische Entkopplung von der Stellflache zu erzielen, liegen einigen dieser Lautsprecher je 4 selbstklebende Gummifüfe bei.

Pflege der Laufsprecher

Ihre quadral Laufsprecher reinigen Sie am besten mit einem trockenen, weichen Tuch. Ihre Aluminiumgehaueitte inLängsrichtungmiteunfeuchttenTuchabwischen. VerwendeneSiekeineLosungsmittel.

Die Lautspechersysteme (Tieftoner, Mitteltoner etc.) sollen Sie nur bei starker Verschmutzung reinigen (geringe Mengen Staub sind akustisch bedeutungslos). Dies sollen mit einem trockenen, weichen Tuch oder einem weichen Pinsel mit ganz geringem Druck geschehen, da die Gefahr besteht die Membranen zu beschädigen.

Von der Reinigung der Hochtonmembranen raten wir generell ab, da diese extrem druckempfindlich sind!

Leichte Verunreinigungen auf Stoff-Fronträmen entfernen Sie durch klopfen, mittels Staubsauger oder auch durch den Einsatz von Klebeband bei abgenommenem Fronträmen.

Stärkere Verunreinigungen konnen mittels eines Trockenschaumreiners (z.B. Centralin-Spray) behoben werden. In keinem Fall sollte der Frontrahmen feucht gereinigt werden!

Die technischen Daten für Ihr Produkt entnehmen Sieitte der Rückseite ihrer Laatsprecherbox bzw. der Kartonagel

Störung	Ursache	Abhilfe
Schon bei klinenLautstärken sindVerzerrungen wahrnehmbar	a) Defekt in ihrer Elektronik	a) Treten die Störungen inbeiden Lautsprechen auf,liegt der Fehler in derElektronik. Ist nur einLautsprecher betroffen,tauschen Sie den rechtenmit dem linken. Ist dieStörung noch im gleichenKanal, ist ihre Elektronikdefekt. Hat der gestörtedKanal geweischelt, ist IhrLautsprecher defekt.
	b) Defekt im Lautspeicher	b)itte wenden Sie sich anihren Handlere oder anunsenerten Service(Tel. [phone])
Es kommt kein Ton	a) Verkabelung falscb) Verträker ausgeschaltet	a) Verkabelung überprüifenb) Anlage einschalten
Klang ist Dunn und hell,wirkt entfern undunrealistisch	a) Verpolungsfehler	a) Kontrollieren Sie, obversehentlich eine mit +geKENnzzeichene Klemmedes Verträkers auf eine mit - markierte des Lautspechers geschältewurde oder umgekehrt.
	b) Aufstellung ungünstig	b) Stellen Sie die Lautspe-cher napher zu einerWand auf, halten sieaber dan Mindestabstandvon 5 cm von der Lautsprecherrückseite zurWand ein.
Die Bässe sind zu stark	a) Aufstellung der Lautspe-cher ist ungüstig[z.B. in einer Raumecke]	a) Vergroßern Sie den Ab-stand der Lautspecherzu den angrenzendenWänden.
	b) Bässe sind am Verträker angehoben	b) Bringen Sie die Klang-regler ihren Verträkers inNeutralstellung.
Es mangelt an Brillanz	a) Die Hochtöner sind nichtausgerichtet	a) Stellen Sie die Lautspe-cher so auf, daß dieHochtöner direkt aufihren Hörplatz ausge-richtet sind [durchNeigen und Drehen desLautspechers].
