Características Técnicas	Altavoz Quadral Quintas 606 II, 2 vías, impedancia de 8 ohmios, potencia nominal de 100 W, sensibilidad de 88 dB.
Uso	Diseñado para uso doméstico, ideal para sistemas de audio estéreo y cine en casa.
Mantenimiento y Reparación	Limpieza regular de la rejilla y las superficies, evitar la exposición a la humedad, consultar a un profesional para reparaciones internas.
Seguridad	Evitar sobrecargar el altavoz, no exponer a temperaturas extremas, usar cables apropiados para evitar cortocircuitos.
Información General	Garantía de 2 años, disponibilidad de repuestos, compatibilidad con varios amplificadores.

Preguntas frecuentes - Quintas 606 II Quadral

¿Cómo conectar los altavoces Quadral Quintas 606 II a mi amplificador?

Para conectar los altavoces Quadral Quintas 606 II a su amplificador, use cables de altavoz de buena calidad. Conecte los cables positivos (rojo) y negativos (negro) de los altavoces a los terminales correspondientes del amplificador. Asegúrese de respetar la polaridad.

¿Cuáles son los parámetros de impedancia de los altavoces Quadral Quintas 606 II?

Los altavoces Quadral Quintas 606 II tienen una impedancia nominal de 8 ohmios.

¿Cómo ajustar los graves y agudos en los Quadral Quintas 606 II?

Los ajustes de graves y agudos deben realizarse a través de su amplificador o receptor de audio. Los altavoces en sí no tienen controles integrados para estas frecuencias.

¿Por qué mis altavoces Quadral Quintas 606 II no emiten sonido?

Primero, verifique que su amplificador esté encendido y que el volumen esté configurado correctamente. También asegúrese de que los cables de conexión estén bien enchufados y que no haya daños visibles. Si el problema persiste, pruebe los altavoces con otro amplificador.

¿Cuál es la potencia recomendada para los altavoces Quadral Quintas 606 II?

Los altavoces Quadral Quintas 606 II tienen una potencia nominal de 80 vatios y pueden soportar picos de hasta 120 vatios.

¿Cómo mantener mis altavoces Quadral Quintas 606 II?

Para mantener sus altavoces, limpie regularmente la rejilla y la carcasa con un paño suave. Evite usar productos químicos agresivos que puedan dañar el acabado.

¿Los altavoces Quadral Quintas 606 II son adecuados para uso en exteriores?

No, los altavoces Quadral Quintas 606 II no están diseñados para uso en exteriores. Deben usarse en interiores para evitar dañar los componentes.

¿Cómo mejorar la calidad de sonido de los altavoces Quadral Quintas 606 II?

Para mejorar la calidad de sonido, coloque los altavoces en soportes adecuados a la altura de los oídos, aléjelos de las paredes y esquinas para reducir resonancias, y use un amplificador de buena calidad para una mejor reproducción sonora.

MANUAL DE USUARIO Quintas 606 II Quadral

Seguridad 33-34
Disposión 35-36
Soportes de pie y de pared 36
Conexión al amplificador 36-39
Cuidado con el Clipping 40
Consejos para una mayor acústica 40
Elmantimiento de las cajas acusticas 41
2Que hacer en caso de averia? 42

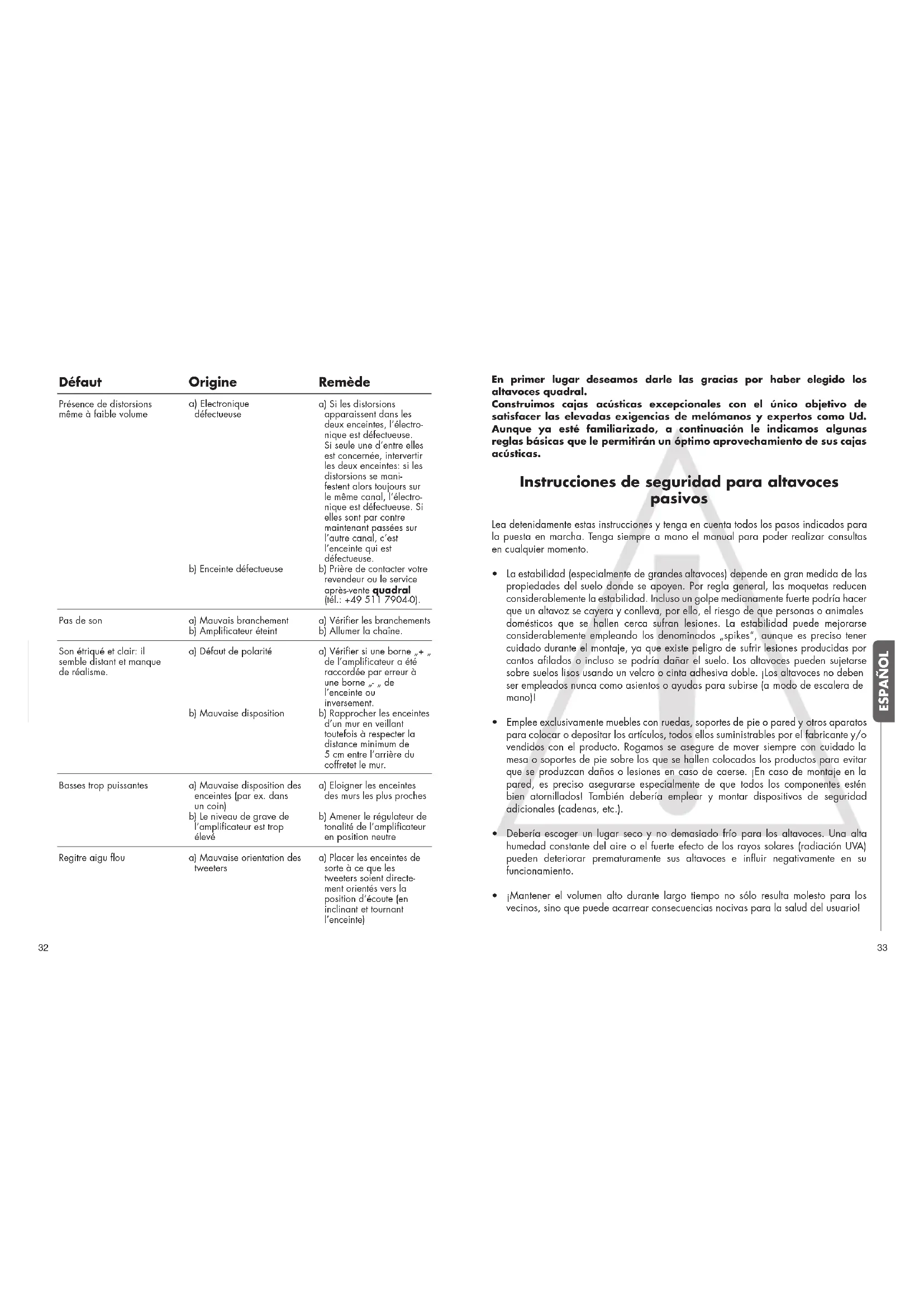

En primer lugar desamos darle las gratias por haber elegido los altavoces quadral.

Construimos cajas acústicas exceptionales con el unico objetivo de satisfacer las elevadas exigencias de melómanos y expertos como Ud. Aúnque ya está familiarizo, a continuación le indicamos todas reglasbasicas que le permitirán un optimo aprovechimiento de sus cajas acústicas.

Instrucciones de seguridad para altavoces pasivos

Lea detenidamente estas instructaciones y teng aIELDas todos los pasos indicados para la puesta en marcha. Tenga siempre a mano el manual para poder realizar consultas enequalquiermomento.

• La estabilidad (especialmente de grandes altavoces) depende en gran medía de las propietades del sueño donde se apuyen. Por regla general, las moquetas reducen considerablemente la estabilidad. Incluso un golpe medianamente fuerte podía hacer que un altovo se Cayera y conlleva, por él, el riesgo de que personas o animales domesticos que se hallen cerca sufrán lesiones. La estabilidad puede mejorarse considerablemente emploando los denominados „spikes“,眼看 es preciso tener cuidado durante el montaje, ya que existe peligro de sufir lesiones producidas por cantos aflilados o incluso se podra做不到 el sueño. Los altavoces能把 sujetarse sobre sueños lisos usingan un velocro o cinta adhesiva doble. Los altavoces no deben ser empleados nunca como asientos o帮你das para subirse (a modo de escalera de mano)!
• Emplee exclusivamente muebles con ruedas, soportes de pie o pared y otros aparatos para colocar o depositar los articulos, todos ellos suministrables por el fabricante y/o vendidos con el producto. Rogamos se asegure de mover tiempo con cuidado la mesa o soportes de pie sobre los que se hallen colocados los productos para evapor que se produzan danos o lesiones en caso de caarse. [En caso de montaje en la pared, es preciso asegurarse specialmente de que todos los componentes estén bien atornillados! Internacionally, poder y montar dispositivos de seguridad adiconuales (cadenas, etc.).]
• Debería escoger un lugar seco y no demasiado frío para los altavoces. Una alta humedad constante del aire o el fuerte efecto de los rayos solares (radiación UVA)SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEEO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSE AO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEAO SEOEEOSEBO

• Mantener el volumen alto durante很长时间 no solo的结果o para los vecinos, sino que pueda acarrear consecuencias nocivas para la salute del usuario i

• En caso de una sobrecarga de los altavoces debido a un volumen excessively alto, no se excluye del todo la posibiliad de que se queme algo componente en los filtros divisores o altevoz. En occasiones especialmente desfavorables,可以更好 inclujo produirse un incidio en el interior de un altevoz en caso de una sobrecarga de este tipo. Por este motivo, los altavoces que工作的as a lasgas maxima deben vigilarse constanentamente.

• El funciona a alto volumen para generar tensiones de 30V a 50V en los Bornes de conexion de los alvoces y componentes. Por este motivo, es imprescindible no entra en contacto con las conexiones no aislas de los alvoces durante el service. Además, no introducir, bajo ningúnconcepto, las manos o los brazos en las aberturas de salute del sonido (tubos bass reflex) para evaporar que se produzan lesiones o daños materiales. En este caso, son specialmente los niños y los animales domesticos los que corren mayor peligro.

• Por motivos de seguridad, queda prohibido averir las valvoces cuando está en servicios o connectados, ya que, como se ha explicado más arriba, en su interior pueda existir tensiones de hasta 50 V.

- Un comportamento inadequado en cuando a la tensión de red conlleva peligro de muertel

Los altavoces pasivos no deben conectarse directamente a la red electrica!
Los bornes de conexión de los altavoces solo deben conectarse con las salidas del amplificador correspondiente. No se permitte establecer other tipo de conexión de这些 bornes con la red electrónica (230 V/115 V), ya que provocaria una avería inmediata del altovoz y de todos los elementos conectados. Por este motivo, para estas conexiones de cable deben usar enchufes que no pueda confundirse con los enchufes de red.
- Los altavoces no blindados de forma magnética puede distorsionar o deformar la imagen del televisor. Una distancia de 50 cm es generalmente suficiente para evaporar distorsiones de este tipo. Evite depositar, por exemple, tarjetas decretio, disquetes,CNTAs de musica o video uos soportes magnéticos sobre el altovo. Illo podria borrar la informacion en los contentsida. Asimismo, noderabad colocar aparatos de bandamagnetica junto a los altavoces.

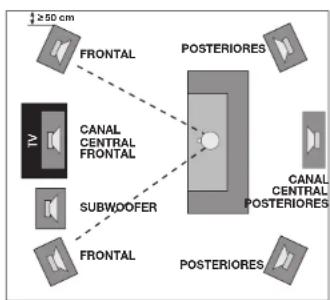

Disposition

Para Obtener resultados optimos de sonido, se deben probar generalmente发展目标.
ubicaciones y eschar como suenan los altavoces en cadaubicacion.
Dado que el espacio en si influye de forma considerable en la reproduccion del sonido,
le ofrecemos a continuacion algunos consejos importantes para aidarle a colocar sus altavoces quadral.

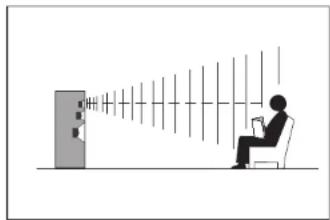

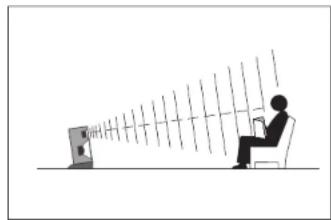

La colocacion de los altavoces en el空間 acustico influye de forma considerable en su sonido. Así, la disposicion cerca de esquinas ofrece una reproduccion de graves de elevada sonoridad pero sin definccion. Por el contrario, los altavoces dispuestos libremente, a distancia de las paredes, ofrecen un sonido preciso, a la par que nitidoyo estilizado. Lo mayor es calocar los altavoces de forma que entre la pared posterior de la caja y la pared mas proxima de la habitacion existan como微量元素 30 cm de separacion. Con peso a las paredes laterales de la sala,deerian hallarse a una distancia superior incluo a 50 cm, a fin de evaporar elevadas reflexiones.Donde mayor suean los altavoces de estanteria es sobre un soporte de pie para altavocos o en la estanteria, estando los tweeters orientados a la alta del oido. Para elso se debe

calcular, en caso necessario, el ángulo deubicación de las cajas e inclinarlas ligeramente.

La distancia de los altavoces a dicha alta.
debersea rla misma en la medida de lo
possible,@m间隙 que la distancia de los altavoces entre si peut ser algo menor que la respeciva al oyente.

Altavoz central frontal

Estos altavocas ya no está blindados magnéticamente debido a la difusión de los telesórios con pantallas LCD y de

plasma. Porarlo, si se producen distorsiones geometricas o cromáticas, solo peute deberese a la presencia de antiguos aparatos de television de tubos catódicos. Como la instalación no es posibe en el telesor, el altavoz central peute ubicarse bajo el mismo a una distancia minima de 30 cm con respecto al telesor y a una distancia minima de 20 cm con respecto al sueo.

Además, recomendamos calcular el ángulo del altovo central de forma que el tweeter está orientado al oyente. Solo asía podrá desplegar todo su potencial de sonido.

Altavoz central posterior

En contraposition a los conjuntos Surround 5.1, los sistemas 6.1 disponen de un altovo central posterior adicional que está colocado detrás y algo por encima de la posición usual de auditorio.

Altavoz posterior

El hecho de girar a la posicion de audicion los altovoces posteriores es tan solo una cuestion de gustos. Algunos oyentes preferieren en este caso una ubicacion por encima de la alta del odo. A tal efecto, el alavoz posterior deberia colocarse sobre un soporte de pared estable, un sopre elevado de pie para altovoces o en una estanteria.

Soportes de pie y de pared

Para colocar de forma optima el altovoz frontal y el posterior, quadral offre en su gama de produits sopartes de pie y de pared apropiados. Algunos modelos de altavocesCNTAN?.A. en forma de cerradura en la pared posterior para la fijacion a la pared.

Respondemos a sus preguntas en el número de téléphone: [phone], e-mail: [e-mail]

Conexión al amplificador

Antes de connectar los altavoces a su equipo surround o HiFi, le rogamos que se cerciore de que el amplificador/receptor estedeconectaro ydequeel control defunacionmno este iluminado.A continuacion,necasarun cable bifilar para cada altavoz.Tenga en cuestion que los cables sean lo suficientmente largos y no los corte sin cerciararse previamente de que podra ocultarlos detracos muebles o bajo la moqueta.Para longitudes de cable superfiores a 5m le recomendamosuna seccion minima de 2,5mm2 por hillo,a fin de evaporaridas de potencia innecasarias.Cada hilo del los extremos de cable debe desaislarse perfectamenteunos 10mm para Obtener un contacto optimo.

Bornes roscados

Para conectar los cables de los altevoces, el lado posterior de la caja dispone de un panel de conexiones con bornes roscados marcados de color. Gire los bornes roscados

e introduzca el extremo del cable pelado en la perforacion que queda abierta. En el cable del altovo se ha marcado un hilo con color o dandumole forma. Atornille este cable de alimentacion positivo con el borne rojo, y el othero hilo con el borne negro. Apriete con fuerza los tornillosmanualmente. Para garantizar la polaridad correcta, compruebe también la connexion correcta en su amplificador. En este caso, el hilo marcado también corresponde alpolopositivo + ,yelotrohillo corresponde alborne roscado negro ·

En algunos de los altavasoes quadral se puede escoger entre tres modos operativos:

a) Modo convencional

No retire los puentes

y conecte los cables de los altavoces tal y como indica la figura.

b) Modo Bi-wiring (bicableado)

Abra los puentes tras soltar los quatre bornes roscados en el lado posterior del altovoz y conecte los cables tal y como se indica en la figura.

c) Modo Bi-amping (biamplificacion)

Abra los puentes y conecte los cables tal y como se indica en la figura.

En el modo Bi-wiring/Bi-amping se controlan los graves a工程技术 de los dos bornes roscados inferiores, y los medios/agudos a工程技术 de los dos bornes roscados superiores.

En thesemerican debera asegurarse de que se mantiene la polaridad correcta y de retirar los puentes en el terminal del altovoz, ya que de lo contrario podria danarse su amplificador.

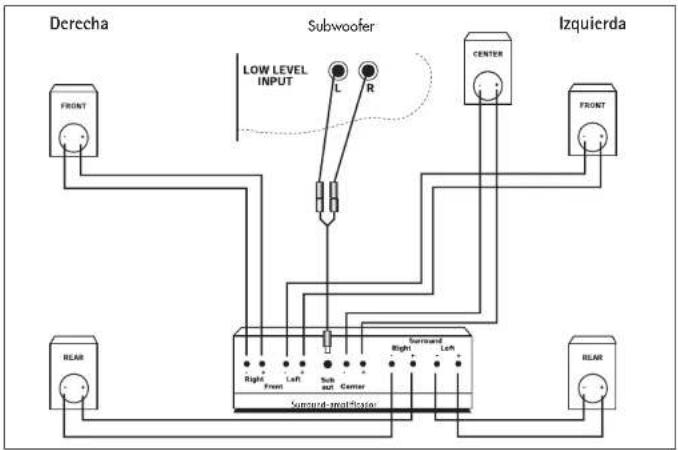

Funcionamento en un amplificador Surround

Unavz conectado y colocados los allavoces tal y como indica la figura,defer ajustar su amplificador Surround en la gestion de graves. Le para elo el manuel de instruiones del fabricante del amplificador.

Dado que la gestión de graves depende, sobre todo, de la configuración de los altavoces, le indicamos a continuación algunos ajustes usuales.

a) Los satélites pequeños y deullaneyminobenfuncionar enelmode"small". Elajuste en su amplificadordeberealizardesmedo siguiente:

Frontal: small Central: small Posterior: small Subwoofer: ye

b) A la hora deaabstar altavocce compaicos no existe ninguna formula fija para el mode de ajuste. Puede ser que el modo adecaudo sea el largeo lo sea el small'. Esto depende del volumen que prefiera escharc o del equilibrio de sonido con ello relacionado (tenga en cunta aquit金牌k el capitulo Cuidadol Clipping'). El ajuste en su amplificador可以使 efectuarse optionalmente como se indica a continuacion:

c] Los altavoces verticales o los grandes altavoces de estantería, adecuados para una potente reproducción de graves,deferian configurar en el modo "large". El ajuste en su amplificadordebeffectuarse como se indica a continuación:

En el caso de los altavoces especials de quadral recomendamos generalmente en modo de ajuste "small".

Subwoofer

Si su amplificador surround dispone de una „salida line-subwoofer“, pourrait hacer uso del cable Y que se suministra con el subwoofer (ver figura). En este caso, los altavoces frontales se conectan directamente a los connectores de alvaz de su amplificador. El cableado de suconjunto Surround se specifica en el diagrama de conexiones.

Los ajustes necessarios de su subwoofer figuran en el manual de instrucciones del subwoofer activo!

Cuidado! Clipping

Aun cuando la potencia nominal de un amplificador es considerablemente inferior a la potencia nominal de las cajas conectadas, los alvoces se pueda deteriorar considerablemente en caso de funciona no adecuado. Se ha de tener enckeña que la potencia nominal indica uniquamente cuales quitos可以选择 facilitar el amplificador sin distorsión a los altavoces. Si un amplificador es sometido a una excessiva solicitation, este, por un lado, suministra mucha mas potencia y, por otherwise, una corriente continuaestructiva, asi como oscilaciones de fecuncia elevada. Este proceso recibe el nombre de "Clipping", que se detecta por una fuerte distorsion en los pasajes de elevacion sonoridad. Tan prento como se perciban distorsiones, se ha de bajar inmediamente el volumen para no poder en peligro los altavoces. El Clipping de amplificador es un típico sintoma de sobrecarga que aparece sempre que se elevablemasi el tono de los reguladores de sonido y/o volumen. Incluso colocando el regulator de sonido a la mitad de su potencia, los amplificadores convencionales alcuncan sus limites al sonar impulsos fuertes, tan prento como el regulator supere la posicion correspondiente a las 12 horas.

Consejos para una mejor acústica

1. Esponja blanda contra graves altos

Dependiendo de las propiedades acústicas del recinto y de la colocación de los altavoces, puedes aparecer tonos gravesdemasiado altos en occasions.

Algunos altavoces quadral incorpocran, por ello, recortes cilindricos de esponja de poros grandes.

Si los graves profundos suenan de forma desagradable en el recinto acustico, recomendamos introducirlos cilindros de

esponja por complete en el tubo bass reflex de su altovo quadral. Pero noURTALF el fondo del tubo, para que pueda extraer la esponja con los dedos en caso necessario. Enalgunos casos,la reproduccion de graves可以更好jarse de este modo.

1. Para garantizar un maior desacoplamento acustico de los altavoces con respecto al sueño,algunos altavoces estandar disponible de una posibiliad de alojar "spikes".Dependiendo de la sala/del sueño, el uso de these "spikes"coulde resultarbenefioso.
2. Para encontrar un mejor desacoplamento acustico de la superficie de colocacion en el caso de altovoces de estanteria o centrales, algunos de这些 altovoces incorporean 4 pies de goma autoadhesivos cada uno.

Conservación de los altavoces

La forma optima de limpiar sus altavoces quadral es con un paño seco y suave. Limpie la carcasa de aluminio frotando en sentido longitudinal con un paño humedo. Noutilice disolventes.

Sólo sedeferán limpiar los sistemas de altavoces (woofoers, altavoces para medios, etc.) en caso de acosada suciedad (pequeñas cantildades de polvo no son significativas desde el punto de vista acustico).SeDeberia proeoder a la limpieza exusivamente con un pario o pincel seco y suave, sin apenas ejercer presion, ya que existe el peligro de deteriorar las membranas.

Je desaconsejamos limpiar las membranas tweeters, ya que son extremamente sensibles a la presión!

La suciedad en el marco frontal puede limpiarse, si no es mucha, mediante ligeros golpes, con un aspirador o con cinta adhesiva con el marco frontal retirado.

En caso de que la仇恨 sea mas intensa,gue eliminarse con un limpiador de espuma seca [p. ej. spray Centralin].jNunca debe humedecerse el marco frontal para limpiarlol

Encontrará los datos tícnicos correspondientes a su producto en la parte posterior de la caja de su altevzo o del carton de embalajel

Problema Causa Solucn

Seperciben distorsiones, a) Fallo electrónico a) Si los problemas se producen incluso a volumenes bajos en ambas cajas acústicas, se tratate de un fallo electrónico. Si sólo afecta a una de las cajas acústicas, intercambie la derecha con la izquierda. Si el problema permanece en el mismo canal, significa que existe un fallo electrónico. Si el canal afectado ha转移到a problema reside en la caja acústica.
	b) Fallo en la caja acústica	b) Dirijase a su distribuidor o bien a了我的a增值服务 técnico. (Tel [phone])
No hay sonido	a) Cableado Incorrecto	a) Verificar cableado
b) Amplificador desconectado	b) Conectar el equipo
El sonido es como un hilio delgado, suena alejado e irreal	a) Error de polaridad se ha connectado un borne positive del amplificador a unborne negativo de la caja acústica, o viceversa.	a) Compruebe si, por descuido,
b) Disposition inadecuadaalla pared.	b) Situé la caja acústica más
Los bajos son demasiado potentes (por ejemplo, en un rincón)	a) Disposition inadequada de las cajas acústicas más proximas	a) Augente la distancia entre las cajas acústicas y las paredes
b) Los bajos del amplificador está	b) Situé el regulator de sonido de su amplificador en posición demasiado potenciados	neutral.
Los agudos suean demasiado bajos queden orientados hacía la posición del oyente (inclinando y giranda la caja acústica)	a) La dispersion de los tweeters es inadequada.	a) Disponga las cajas acústicas de modo que los tweeters
