BEDIENUNGSANLEITUNG Argentum 315 Phase Quadral

Sicherheitschinweise 13-14
Aufstellung 15-16
Stative und Wandhalterungen 16
Anschluss an den Verstärker 16-19
Vorsicht Clipping 20
Tipps fur eine bessere Akustik 20
PHege der Laufsprecher 30
Was tun in Störungsfällen ? 22

FRANCAIS

Zunachst danken wir Ihnen dazu, dass sie sich für quadral Loutsprecher entschieden haben.

Es sind Musikliebhaber und Kenner wie Sie, für deren hohe Ansprüche wir Lautsprecher einer Güteklasse bauen, die welt über dem Durchschnitt liegt. Auch wenn Sie vieles weiterecht schon wessen, führen wir im folgenden einige Grundregeln auf, die es Ihnen ermöglichen, ihre Lautsprecher optimal zu nutzen.

Sicherheitshinweise für passive Laufsprecher

Lesen Sieitte die vorliegenden Bedienungsanleitung sorgfaltig durch und befolgen Sieitte alle Schritte, die fur die Inbetriebnahme angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.

Die Standfestigkeit (insbesondere die großer Lautsprecher) ist stark von der Beschaffenheit des Untergrundes abhängig. Teppichboden verringgert, z. T. erheblich, die Standfestigkeit. Schon ein mittelstarker Schlag kann einen Lautsprecher zum Umfallen bringen und birgt davon eine Verletzungsgefahr für in der Höhe befindliche Menschen oder Haustiere. Die Standfestigkeit kann durch den Einsatz sogenannt „Spikes" deutlich verbessert werden, jedoch Vorsicht bei der Montage, da hier eine Verletzungsgefahr durch die scharfen Spitzen besteht oder auch eine Beschäftigung des Untergrundes erfolgen kann. Auf glatten Boden setzen sich Lautsprecher mittels Klettverschlüsen oder doppelseitigem Klebeband befestigen. Lautsprecheroridaufen keinesfalls als Sitzmabel oder Kletterhilfen (Leiterersatz) benutzt werden!
- Verwenden Sieitte ausschließlich Rollmabel, Stative oder Wandbefestigungen und andere Gerate zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhältlich sind und für oder mit dem Produkt vertrieben werden. Beachten Siitte, dass Tischgerate oder Stative, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegenen sind, um Schäden oder Verletzungen durch ein Umkippen zu vermeiden. Bei einer Wandmontage ist besondere Sorgfalt auf eine ausreichend sichere Verschraubung aller Komponenten zu legen! Zusätzliche Sicherungsrechtungen (Kelten, etc.) sollen montiert werden.
- Es sollt ein Standort für die Lausprecher gewählt werden, der trocken und nicht zu kalt ist. Eine dauerhafte hohe Luftfechtigkeit oder starke Sonneneinwirkung (UV-Strahlung) kann ihre Lausprecher vorzeitigen altern laden und damit die Funktionsfähigkeit beeinträchtigen.
- Sehr große Lautstärken im Dauerbetrieb werden nicht nur von ihren Nachbarn als störend empfunden, sondern können auch für den Anwender zu gesundheitsschädlichen Auswirkungen führen!

- Bei unsachgemäßem Umgang mit der Netzspannung besteht Lebensgefahr!

• Bei einer Überlastung der Laufsprecher durch sehr große Lautstärken ist das Durchbrennen einzelner Baulemente auf den Frequenzweichen oder einzeln der Laufsprecher nicht vollständig auszuschreiben. In besondere ungünstigen Fällen kann sich ein Brand innerhalb eines Laufsprechers in einem derartigen Überlastungsfall entstehen. Daher sollen den Laufsprecher, die in dieserem Grenzbereich betriebenen werden, nicht unbeaufsichtigt sein.
• Bei hohen Lautstärken konnen an den Lautspeicheranschlussklemmen und Bauteilen Spannungen von 30 V bis 50 V anliegen. Vermeiden Sie dazu unbedingt, nicht isolierte Anschlusskontakte der Lautspeicher während des Betriebs zu berühren. Weiterhin sollen neinesfalls Hände oder Arme in die Schallaustrittsöffnungen (Bassreflexrohr) gesteckt werden um Verletzungen zu vermeiden. Speziell Kinder und Haustiere sind hieralanders gefahrdet.
• Aus Sicherheitsgründen untersagen wir generell das Öffnen von Laufsprechen im Betrieb oder im angeschlossenen Zustand, da, wie im oberen Absatz erläutert, Spannungen von bis zu 50 Volt im Inneren anliegen können.

Kein passiver Lautsprecher darf direkt an das elektrische Netz angeschlossen werden!

Die Laustspecheranschlussklemmen * durren nur mit den betreffenden Verträkerausgängen verbunden werden. Eine irgendwite geartete Verbindung dieser Klemmen mit dem elektrischen Netz (230 V/115 V) ist nicht erlaubt und führt direkt zur sofortigen Zerstörung des Laustspechers und aller angeschlossenen Produkte. Daher sollte es vermieden werden, die Kabelanschluss mit Steckern zu versehen die auch nur entfern zu einer Verwechselung mit Netzsteckern führen können.
- Magnetisch nicht abgeschirmte Lautspeicher konnen das Fernsehbild verfürben oder verzerrten. Ein Abstand von 50 cm ist im allgemeinen ausreichend, um derartige Störungen zu vermeiden. Vermeiden sieitte die Ablage von z.B. Kredikarten, Disketten, Audio oder Videokasseten oder anderen Magnettragem auf dem Lautspeicher. Die dort gespeicherten Informationen konnen zerstört werden. Ebenso sollenn Magnetbandgeräte nicht in unmittelbarer Höhe betrieben werden.

Aufstellung

Um zu optimalen Klangergebnissen zu gelangen, müssen in der Regel verschiedene Aufstellungen ausprobiert und probegährt werden.

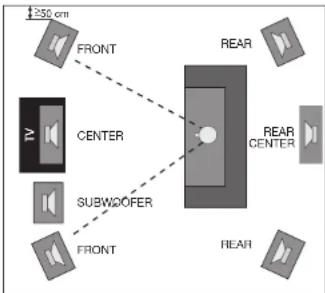

Da der Raum einen erheblichen Einfluss auf die Wiedergabe hat, geben wir Ihnen im folgenden einige sinnvolle Ansätze für die Positionierung ihrer quadral Laufsprecher an die Hand.

Hauptlautsprecher (Front)

Die Platziierung der Lausprecher im Hörmah hat einen maßgeblichen Einfluss auf deren Klang. So führt die Aufstellung nahe Raumecken grundsätzlich zu einer lauten, aber unkonturierten Basswiedergabe. Völlig frei im Raum stehend klingen Lausprecher dagegen während prazise, aber auch recht hell und schlank. Am besten stellen Sie die Lausprecher so

auf, dass zwischen ihrer Gehäuserückwand und der nachsten Zimmer wand mindestens 30 cm Freiraum bleiben. Von seitlichen Zimmerwänden sollen der Abstand sareg über 50 cm betragen, um lautstarke Wandreflexionen zu vermeiden. Die Regalboxen klingen auf einem Lautspricherstativ oder im Regal am besten, wobei die Hochtoner auf die 150 cm

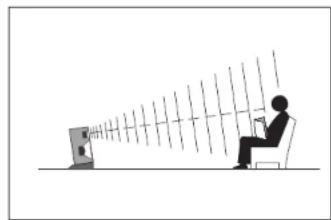

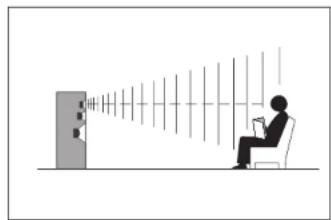

Ohrhöe auszurichten sind. Dazu sind die Gehäuse gegebenenfalls anzuwinkeln und leicht zu neigen.

Der Abstand der Laufsprecher zur Hör-position sollte möglichst gleich groß sein, während der Abstand der Laufsprecher voneinanderer ruhig etwas kleiner sein darf als der zum Hörer.

Front Center-Lautsprecher

Der Center-Lautsprecher ist magnetisch geschirmt, verursacht davon weder Farbenoch Geometriebehler im Fernsehbild und soll möglichst direkt auf dem Fernseher p dem Fernseher nicht möglich, kann der Cen

angebracht werden, wobei der Abstand zum Fußboden mindestens 20 cm betragen soll.

Außer dem empfehlen wir den Center so anzuwinkeln, dass der Hochtöner auf die Zuhörer ausgerichtet ist. Nur so kann er sein volles Klangpotentia entfalten.

Rear Center-Lautsprecher

Im Unterschied zu 5.1 Surround-Sets verfügen 6.1-Systeme über einen zusätzlichen Rear-Center, der hinter und etwas oberhalb der typischen Hörposition zuplatzieren ist.

Rear-Lautsprecher

Ob man auch die Rear-Laustspeicher zur Hörposition hindreht, ist Geschmackssache. Zudem bevorzugen manche Hörer für die Rear-Laustprecher eine Platzierung oberhalb der Ohrhöhe. Dafur ist der Rear-Laustprecher auf einem stabilen Wandhalter, einem hohen Laustspeicher-Stativ, einem Sideboard oder im Regal zu positionieren.

Stative und Wandhalterungen

Um die Front- und Rear-Lautsprecher optimal aufzustellen, hat **quadral geeignete Stative und auch Wandhalterungen im Lieferprogramm. Einige Lautsprechermodelle verfügen auch über eine Schlüssellochförmige Aussparung zur Wandbefestigung in der Rückwand.

Fragen beantwerten wir ihrenigeria unter der Telefon-Nr.:[phone], email: [e-mail]

Anschluss an den Veränder

Bevor Sie die Lautspricher an ihre HiFi- oder Surround-Anlage anschließen, stellen Sieitte sichar, dass der Versteller/Receiver ausgeschaltet ist und seine Betriebskontrollanzeige nicht leuchtet. Zum Anschluss benotigen Sie ein zweiadriges Lautspracherkabel für jeder Lautspricher. Achten Sie auf ausreichende Längen, und schneider Sie die Kabel nicht vorzeitig zu kurz ab, damit sie später noch hinter Möbeln oder unter dem Teppich verborgen werden konnen. Für Kabellangen von mehr als 5 m empfehlen wir Ihnen eine Querschnittsfläche von mindestens 2,5mm^3 pro Ader, um unnöigte Leistungsverluste zu vermeiden. Jege Ader der Kabelenden muss für einen gute Kontakt knapp 10mm absoliert und damit blank sein.

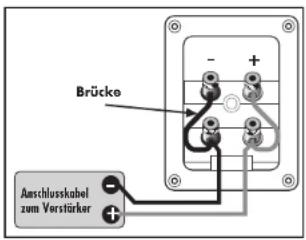

Schraubklemmen

Für den Anschluss der Lautspracherkabel befindet sich auf der Rückseite der Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemmen. Drehen Sie die Schraubklemmen auf und führen Sie das abisolierte Ende des Kabels in die dann frei werdende Bohrung ein. Am Lautspracherkabel ist eine Ader farblich oder durch Formgebung gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten

Klemme - die andere Ader mit der Schwarzen Klemme. Ziehen Sie die Schrauben handfest an. Um die richtige Polarität zu gewährleisten, überprüften Sieitte auch den korrekten Anschluss an Imr Hervsterker. Auch hier gehört die gekennzeichnete Ader an den (+) -Pol, die andere an die schwarz e Schraubklemme.

Bei einigen quadral Lautspruchern konnen Sie zwischen drei Betriebsarten wahren.

a) konventioneller Betrieb

Entfernen Sie die Brücken nicht und schlieben Sie die Laufsprecherkabel gemäß der Abbildung an.

b) Bi-wiring Betrieb

Offen Sie die Brücken nach dem Löscher vier Schraubklemmen auf der Lautspracherrückseite und schlieben Sie die Kabel gemäß der Abbildung an.

c) Bi-amping Betrieb

Offnen Sie die Brücken und schlieben Sie die Kabel gemäß der Abbildung an.

Beim Bi-wiring/Bi-amping Betrieb wird über die beiden unteren Schraubklemmen der Tieftonteil - über die beiden oberen Schraubklemmen der Mittel-/Hochtonteil an-gesteuert.

Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten Polung und darauf, dass Sie den Brücken am Lautsprecherterminal entfern, da es sonst zu Beschäftigungen an Ihr Verträger kommt kann.

Einige quadral Rear-Laatsprecher verfügen über einen zusätzlichen Hochtöner auf der Gehäuserückwand, um ein besonderwêrläumiges Klangbild zu erzielen. Stehen oder liegen sie mit dem Rücken direkt an einer Wand, ist dieser zusätzliche Hochtöner abzuklemen, indem man die Brücke des Anschlussterminals heraus nimmt. Wenn man die Brücke am Anschlussterminal entfern, erhält der rückwärtige Hochtöner keine elektrischen Signale mehr und verstummt. Damit wird der Rear-Laatsprecher zur konventionellen Zweiwegbox.

Betrieb an einem Surround Verträger

Wenn Sie den Anschluss und die Platziierung ihrer Lautsprecher gemäß der Abbildung vorgenommen haben, müssen Sie die Einstellung im Bassmanagement Ihres Surround Verstärkors vornehmen.

Lesen Sie hierzuitte unbedingt die Bedienungsanleitung Ihres Verstärker-Herstellers.

Da das Bassmanagement vor allem von der Lautsprecher-Konfiguration abhängt, geben wir Ohnen im folgenden einzel übliche Einstellungen vor.

a) Kleine und kleinste Satellitenlautsprecher müssen im „small" Modus betriuben werden.

Die Einstellung an Ihr hem Verstärker ist wie folgt vorzunehmen:

b) Bei der Einstellung fur Kompaktlautspricher gibt es keine feste Formel fur den Einstellungsmodus. Hier kann "large" oder auch "small" der geeignete Modus sein. Dies ist abhängig von ihrer bevorszuglen Abhorlautstärke oder ihrer damit verbundenen Klangeindruck (itte beachten Sie hierbei auch das Kapitel, Vorsicht Clipping!). Die Einstellung an dem Verträger kann wahlweise wie folgt vorgenommen werden:

c) Standloutsprecher oder große Regalloutsprecher, die für eine druckvolle Basswiedergabe geeignet sind, sollen im large Modus betrieben werden. Die Einstellung an Ihr Versteller muss wie folgt vorgenommen werden:

Für die speziellen quadral Center-Lautsprecher empfehlen wir generell den Einstellungsmodus „small".

Subwoofer

Verfügt Ihr Surroundverträger über einen "Line-Subwoofer-Ausgang", so können Sie diesen nutzen, indem Sie das dem Subwoofer beiliegende Y-Kabel verwenden (siehe Abbildung). In dieser Fall werden die Front-Lautspricher direkt an die Front-Lautspricherklemmen Ihres Verträgers angeschlossen. Die Verkabelung Ihres Surrounds entnehmer Sieitte dem Anschlusschema.

Die notwendigen Einstellungen an Ihr Subwoofer entnehmen Sieitte der Bedienungsanleitung des Aktiv Subwoofers!

Vorsicht Clipping

Auch wenn die Nennleistung eines Verstärkers deutlich geringer ist als die Nennbelastbarkeit der angeschlossenen Boxen, konnen die Lautspricher bei unsachgemäßem Betrieb durchaus beschädigt werden. Denn die Nennleistung besagt liglich, wieilwett der Versteller verzerrungsam an die Lautspricher liefern kann. Wir ein Versteller überforderd, gibt er zum einen noch welt mehr Leistung ab, und zum anderen mischt er zerstörerischen Gleichstrom sowie hochfrequente Schwingungen hinzu. Dessen Vorgang bezeichnet man als "Clipping", und er macht sich klanglich durch harte Verzerrungen bei lauten Passagen bemerkbar. Werden Verzerrungen hörbar, ist die Lautstärke sofort zu verringgen, um die Boxen nicht zu gefährden. Versteller-Clipping ist eine typische Überlastungsscheinung, die stets bei zu welt aufgedrehten Lautstärke- und/oder Klangreglemn auffritt. Selfbet bei Mittelstellung der Klangregler erreichen übliche Versteller bei lauten Impulsen bereits ihre Grenzen, sobald der Lautstarkeregler die Stellung 12 Uhr klar entschreiben.

Tipps für eine bessere Akustik

1. Weicher Schaum gegen laute Basse
   Je nach akustischen Eigenschaften des Hörraumes und der Positionierung der Lautspricher können tiefe Töne gelegentlich zu laut erschienen.

Einigen quadral-Lautsprechern liegen davon zylindrische Zuschnitte aus großsporigem Schaumstoff bei.

Erklingen tiefe Basse in Ihr Hörtraum unangenehm laut, so empfehlen wir Ihnen, diesen Schaumstoffzylinder vollständig in

das Bassreflexrohr Ihres quadral-Lautsprechers zu schiben. Aber nicht zu tief in das Bassreflexrohr hinein, damit Sie den Schaumstoff gegebenenfalls mit den Fingern wieder hersaus gekommen. In manchen Fälle lassst sich die Basswiedergabe auf diese Weise horbar verbessern.

1. Um eine bessere akustische Entkopplung der Lautspricher zum Fußboden zu gewährleisten, verfügen einige Standlautspricher über eine Aufnahmagemlichkeit für Spikes. Je nach Wohnraum / Fußboden kann der Einsatz dieser Spikes für Sie von Vorteil sein.
2. Um bei Regal-bzw. Centerlautsprachern eine bessere akustische Entkopplung von der Stellfläche zu erzielen, liegen einigen dieser Laufsprecher je 4 selbstklebende Gummifübe bei.

Pflege der Laatsprecher

Ohre quadral Laufsprecher reinigen Sie am besten mit einem trockenen, weichen Tuch. Ihre Aluminiumgehaueitte in langsrichtung mit einem feuchten Tuch abwischen. Verwendten Sie keine Lösungsmittel.

Die Lautsprechersysteme (Tieftner, Mitteltoner etc.) sollen Sie nur bei starker Verschmutzung reinigen (geringe Mengen Staub sind akustisch bedeutungslos). Dies sollen mit einem trockenen, weichen Tuch oder einem weichen Pinsel mit ganz geringem Druck geschehen, da die Gefahr besteht die Membranen zu beschädigten.

Von der Reinigung der Hochtonmembranen raten wir generell ab, da diese extrem druckempfindlich sind!

Bei Verschmutzung der silbern den Frontrahmen Trockenschaumreigner (z.B. CentralinSpray) auf die verschutzte Stelle aufsprufen, einwirken lessen und danach einfach mit dem Staubsauger absauge.

Schwarze Frontrahmen nicht abbürsten, sondern nur abklopfen oder mit einem breiten Klebestreifen den Schmutz vorsichtig abziehen. Auf keinen Fall feucht reinigen!

Die technischen Daten für Ihr Produkt entnehmen Sieitte der Rückseite ihrer Lautspricherbox bzw. der Kartonagel

Störung	Ursache	Abhilfe
Schon bei klinenLautstärken sindVerzerrungen wahrnehmbar	a) Defekt in ihrer Elektronik	a) Treten die Störungen inbeiden Laufsprechen auf,liegt der Fehler in derElektronik. Ist nur einLaufsprecher betroffen,tauschen Sie den rechtenmit dem linken. Ist dieStörung noch im gleichenKanal, ist ihre Elektronikdefekt. Hat der gestörendeKanal gewechselt, ist IhrLaufsprecher defekt.
	b) Defekt im Laufsprecher	b) Bite wenden Sie sich anIhren Handlcr oder anunsenertenService(Tel. [phone])
Es kommt kein Ton	a) Verkabelung falsch	a) Verkabelung überprüfen
	b) Verträger ausgeschelt	b) Anlage einschalten
Klang ist dunn und hell,wirkt entfern und unrealisitisch	a) Verpolungsfehler	a) Kontrollieren Sie, obversehentlich eine mit +gekennzeichnete KlemmedesVerträgers auf einemit - markierte des Lautsprechers geschältewurde oder umgekehrt.
	b) Aufstellung umgünstig	b) Stellen Sie die Laufsprecher bisher zu einerWand auf, halten sieaber den Mindestabstandvon 5 cm von der Lautsprecherrückseite zurWand ein.
Die Bässe sind zu stark	a) Aufstellung der Laufsprecher ist ungünstig(z.B. in einer Raumecke)	a) Vergroßern Sie den Abstand der Laufsprecherzu den angrenzendenWänden.
	b) Bässe sind am Verträker angehoben	b) Bringen Sie die Klang-regler Ihres Verträkers inNeutralstellung.
Es mangelt an Brillanz	a) Die Hochtöner sind nichtausgerichtet	a) Stellen Sie die Laufsprecher so auf, daß dieHochtöner direkt aufIhren Hörplatz ausgewichtet sind (durchNeigen und Drehen desLaufsprechers).
