MODE D'EMPLOI LC57970 SIEMENS

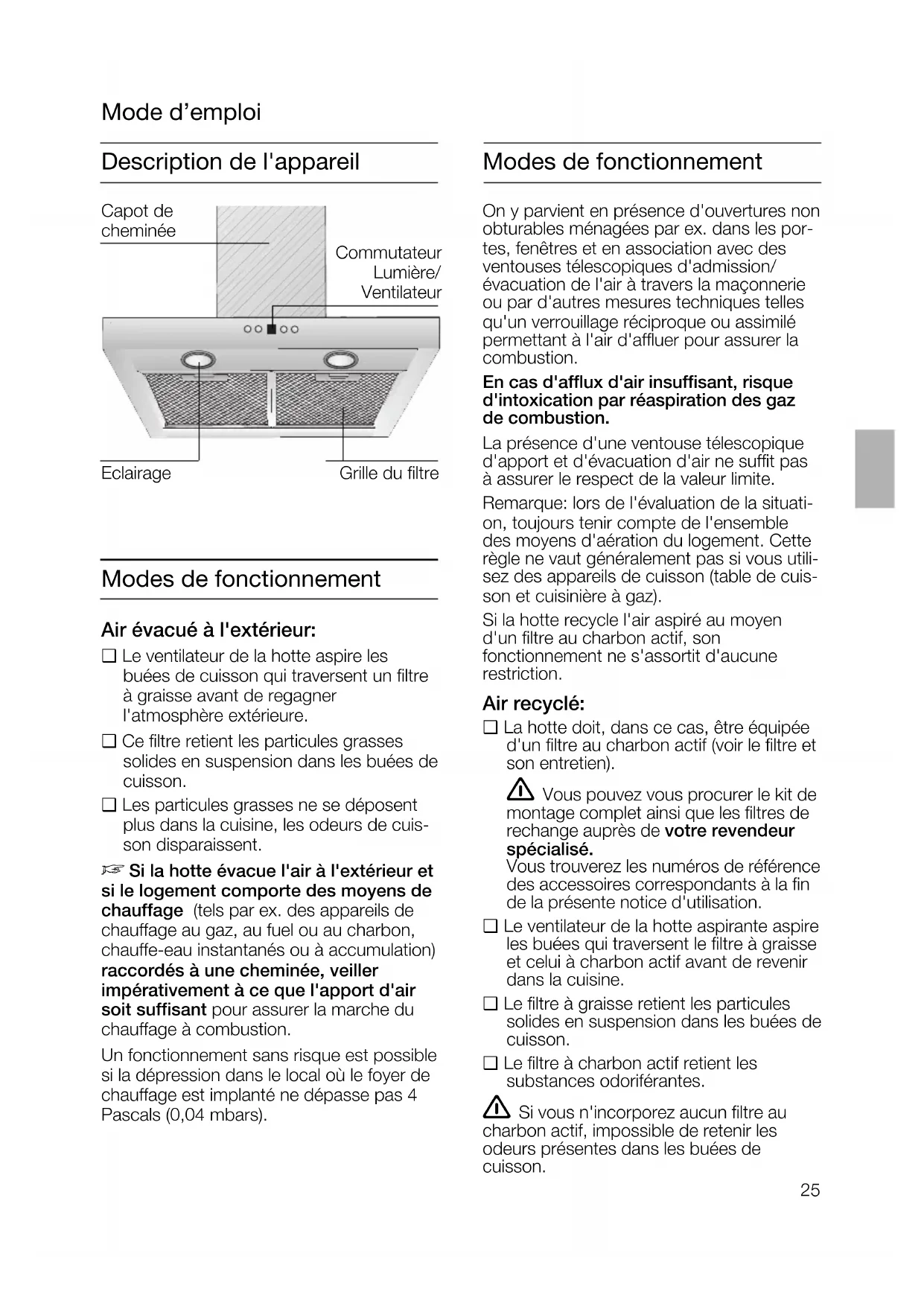

Description de l'appareil

Modes de fonctionnement

Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un filtre

à graisse avant de regagner

l'atmosphère extérieure.

❑ Ce filtre retient les particules grasses

solides en suspension dans les buées de

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de cuis-

D Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de

chauffage est implanté ne dépasse pas 4

Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non

obturables ménagées par ex. dans les por-

tes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situati-

on, toujours tenir compte de l'ensemble

des moyens d'aération du logement. Cette

règle ne vaut généralement pas si vous utili-

sez des appareils de cuisson (table de cuis-

son et cuisinière à gaz).

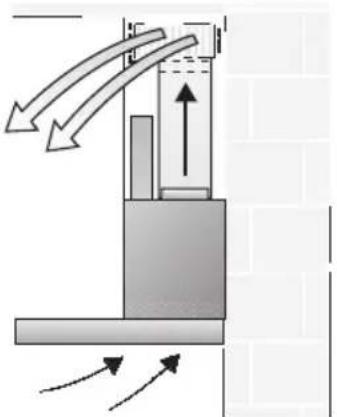

Si la hotte recycle l'air aspiré au moyen

d'un filtre au charbon actif, son

fonctionnement ne s'assortit d'aucune

❑ La hotte doit, dans ce cas, être équipée

d'un filtre au charbon actif (voir le filtre et

 Vous pouvez vous procurer le kit de

montage complet ainsi que les filtres de

rechange auprès de votre revendeur

Vous trouverez les numéros de référence

des accessoires correspondants à la fin

de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le filtre à graisse

et celui à charbon actif avant de revenir

❑ Le filtre à graisse retient les particules

solides en suspension dans les buées de

❑ Le filtre à charbon actif retient les

substances odoriférantes.

 Si vous n'incorporez aucun filtre au

charbon actif, impossible de retenir les

odeurs présentes dans les buées de

Dérangements Si vous avez des questions à poser ou encas de dérangement, appelez s.v.p. le service après-vente. (Voir la liste des agences du service après-vente).Lors de votre appel, veuillez mentionner lesnuméros suivants: N° E FD Inscrivez les numéros correspondants devotre hotte dans le cadre ci-dessus. Cesnuméros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée. Avant la première utilisation Remarques importantes:❑ La présente notice d'emploi vaut pourplusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votreappareil.❑ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.Les réparations ne doivent être effectuées que par un spécialiste.Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.  Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours setrouver dessus.  L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide(charbon, bois, etc.) n'est autorisée qu'àcertaines conditions (voir la notice de montage).Tables de cuisson au gaz / Cuisinières à gaz  Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez devous brûler en touchant la surface du corpsde la hotte, ou d'endommager carrémentcette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz,faites simultanément marcher la hotte à lapuissance d'aspiration maximale si vousavez allumé trois foyers ou plus.❑ Lisez attentivement la présente noticed'emploi avant d'utiliser votre appareilpour la première fois. Elle contient desinformations importantes non seulementpour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.❑ Rangez la présente notice de montageet d'emploi soigneusement pour pouvoirla remettre à un futur propriétaire de l'appareil.  Si l'appareil est endommagé, sa mise en service est proscrite.  Le branchement et la mise en service ne doivent être effectués que par un spécialiste.  Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier sonremplacement au fabricant ou à son serviceaprès-vente, ou encore à une personne possédant des qualifications identiques, pouréviter de créer des risques.  Eliminez les matériaux d'emballage conformément à la réglementation (voir lanotice de montage).  Cette hotte aspirante n'est destinée à ser- vir que pour couvrir les besoins d'un ménage.  Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.  Remplacez immédiatement les ampoules défectueuses pour empêcher unesurcharge des ampoules restantes.  N'utilisez jamais la hotte aspirante sans filtre à graisse.  Les graisses ou huiles surchauffées peu- vent s'enflammer facilement.Par conséquent, surveillez toujours les plats(frites par ex.) qui se préparent à l'aide dematières grasses ou d'huiles.  Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le ! filtre à graisse et d'y mettre le feu.27

 La méthode la plus efficace pour supprimer les buées de cuisson consiste à:❑ Enclencher la hotte aspirante en début de cuisson.❑ Eteindre la hotte aspirante quelques seulement minutes après la finde la cuisson. Utilisation de la hotte aspirante Enclenchement du ventilateur: ❑ Appuyez sur la touche +.Réglage du ventilateur sur la vitessedésirée: ❑ Appuyez sur la touche +.Le ventilateur passe au gradin de vitesseimmédiatement supérieur. ❑ Appuyez sur la touche –.Le ventilateur passe au gradin de vitesseimmédiatement inférieur.Coupure du ventilateur: ❑ Appuyez sur la touche 0. Ou:

❑ Appuyez sur la touche – autant de foisque nécessaire à ce que le ventilateurs'éteigne.Ventilation intensive:Au niveau intensif, le ventilateur développesa plus grande puissance. Vous n'en aurezque brièvement besoin. ❑ Appuyez sur la touche + autant de fois que nécessaire à ce que la lettre ç s'affiche.❑ Si vous n'éteignez pas manuellement laventilation intensive, le ventilateur revientautomatiquement à la vitesse } au boutde 10 minutes. Filtre et entretien

Filtres à graisse: Vous pouvez utiliser divers filtres pourretenir les particules grasses en suspension dans les buées de cuisson.Ces nattes filtrantes sont en métal incombustible.Attention:Plus elles se saturent en particules grasseset plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gênerle bon fonctionnement de la hotte.Important:Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse enmétal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.Nettoyage des filtres à graisse en métal:❑ En fonctionnement normal (1 à 2 heurespar jour), le filtre doit être nettoyé au boutde 8 à 10 semaines.❑ Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrementde couleur au lavage.❑ Le filtre doit reposer non serré dans lelave-vaisselle.Il ne doit pas être coincé.Important:Ne lavez pas en même temps la vaisselleet les filtres métalliques fortementsaturés en matière grasse.❑ Si vous les nettoyez à la main, mettez lesfiltres à tremper pendant plusieurs heuresdans de l'eau très chaude additionnée deproduit à vaisselle.Ensuite, brossez les filtres, rincez-les bienpuis laissez-les goutter.Eclairage:❑ Vous pouvez utiliser l'éclairage à toutmoment, même quand le ventilateur estéteint.Arrêt duventilateurLumièreEnclencher / Eteindre

Moindre vitessedu ventilateurEnclenchement duventilateur, haussede sa vitesseVentilation intensiveAffichage du gradin de vitesse ventilateur28

3. Remontez les filtres à graisse.

Changement du filtre à charbon actif:

❑ Hotte fonctionnant normalement

(1 à 2 heures par jour), il faudra changer

les filtres à charbon actif environ 1 fois

❑ Vous pouvez vous procurer un filtre à

charbon actif de rechange dans le

commerce spécialisé. Voir la section sur

les accessoires spéciaux.

❑ N'utilisez qu'un filtre d'origine.

Vous garantirez ainsi un fonctionnement

optimal de la hotte.

Mise au rebut du filtre à charbon actif

❑ Les filtres à charbon actif ne contiennent

aucune substance nocive. Vous pouvez

les mettre à la poubelles de déchets

3. Faites encranter la patte.

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

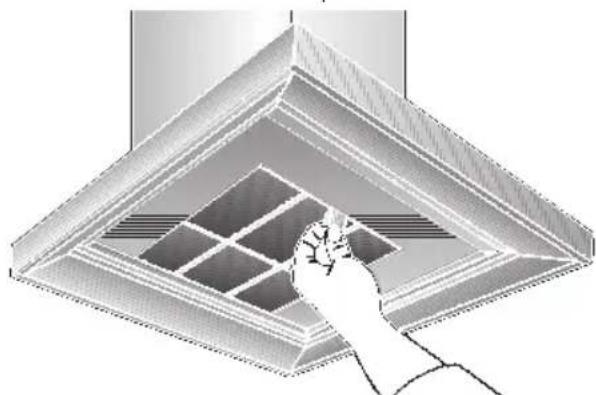

1. Retirez les filtres à graisse en métal.

2. Enfoncez la patte puis retirez le

filtre à charbon actif par le bas.

2. Mettez en place le filtre à charbon actif.Retrait et mise en place des filtres à

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

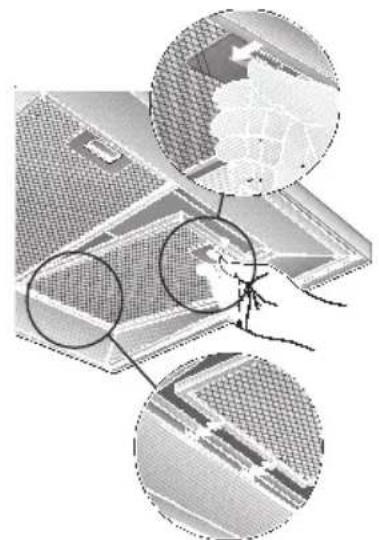

1. Poussez dans le sens de la flèche le

cran situé contre chaque filtre à graisse

puis abaissez les filtres.

2. Nettoyer les filtres à graisse.

3. Une fois nettoyés, remettez les filtres à

Filtre à charbon actif:

Ce filtre sert à retenir les substances

odoriférantes lorsque la hotte recycle l'air.

Plus elles se saturent en particules grasses

et plus elles risquent de s'enflammer.

D'autre part, leur saturation risque de gêner

le bon fonctionnement de la hotte.

Un changement à temps des filtres à

charbon actif prévient le risque d'incendie.

Ce risque est dû à l'accumulation de

chaleur qui se produit pendant une friture

ou la cuisson d'un rôti.

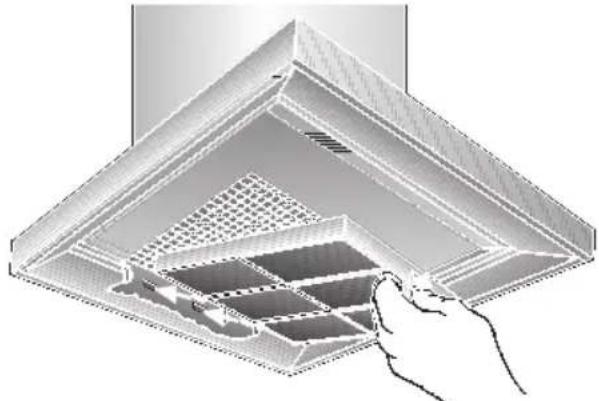

Mise en place du filtre:

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir

la section intitulée "Retrait et mise en

place des filtres à graisse en métal).29

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en débran-

chant la fiche mâle de la prise de courant

ou en coupant le disjoncteur/fusible.

❑ Lors du nettoyage des filtres à graisse,

nettoyez la graisse qui s'est déposée

dans les endroits accessibles du corps de

hotte. Vous prévenez ainsi les risques

d'incendie et garantissez ainsi un

fonctionnement optimal de la hotte.

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un

liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout

❑ N'utilisez pas de produits récurants ni

d'éponges à dos abrasif.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l'alcool (à brûler) car

des taches mates pourraient

Prudence: ventilez suffisamment la

cuisine, n'utilisez jamais de flamme nue.

 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de

produit à vaisselle. Utilisez un chiffon doux et

N'utilisez jamais de détergent pour acier pour

nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens

 Ne nettoyez jamais les surfaces en acier

inox avec des éponges à dos

récurant, et pas non plus avec des déter-

gents à base de sable, soude caustique, aci-

Surfaces en aluminium et en plastique:

❑ Utilisez un chiffon doux, ne peluchant pas,

du genre employé pour nettoyer les vitres,

ou un chiffon à microfibres.

❑ N'utilisez pas de chiffons secs.

❑ Utilisez un produit pour vitres mais non

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

❑ N'utilisez pas de produits récurants.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de

courant ou remontez le fusible/réarmez

Remarque: si l'éclairage ne fonctionne

pas, contrôlez si les ampoules sont

correctement enfoncées.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en

débranchant la fiche mâle de la prise de

courant ou en coupant le isjoncteur/

 Les ampoules halogènes allumées

deviennent très chaudes. Le risque de vous

brûler demeure, même un moment après

2. Retirez l'anneau de l'ampoule avec un

tournevis ou assimilé.

3. Changez l'ampoule halogène

(ampoule halogène en vente

habituelle dans le commerce,

12 volts, 20 watts maxi., douille G4).

Attention: douille à enfichage.

Ne saisissez l'ampoule qu'avec un

Remarques importantes

Remarques supplémentaires

concernant les cuisinières à gaz:

 Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en

vigueur dans votre pays (En Allemagne par

ex: les Règles technique TRGI régissant

l'installation du gaz).

 Respectez les prescriptions et

consignes d'encastrement en leur version

applicable publiées par les fabricants

 La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une

paroi haute. Ecart minimum: 50 mm.

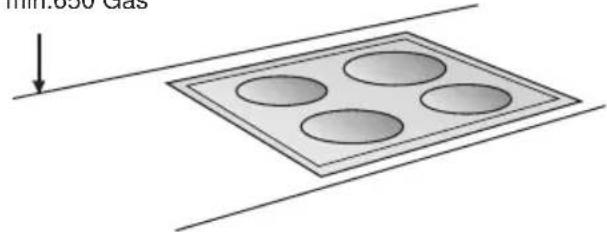

 Ecart minimum, en présence de

foyers au gaz, entre le bord supérieur

de la grille support et le bord inférieur de la

hotte: 650 mm, fig. 1.

 Les anciens appareils ne sont pas des

déchets sans valeur.

Leur élimination respectueuse de

l'environnement permet de récupérer de

précieuses matières premières.

Avant de vous débarrasser de l'appareil,

rendez-le inutilisable.

 Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un

emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés

sont compatibles avec l'environnement et

recyclables. Aidez-nous à éliminer

l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre

mairie quelles sont les formes de recyclage

actuellement possibles.

 Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

 Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de

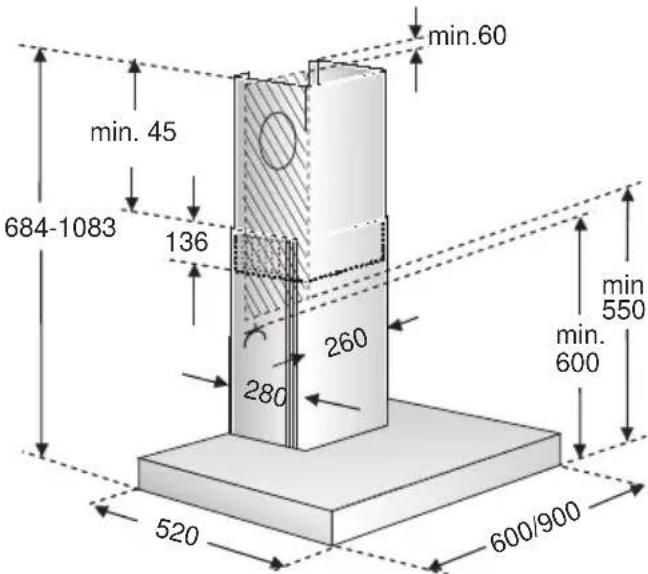

 L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte

doit être de 550 mm, voir fig. 1.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par

projection d'étincelles par ex.), le

montage de la hotte ne sera admis que si ce

foyer est équipé d'un couvercle fermé et

inamovible et si le montage ne

contrevient pas à la réglementation

nationale. Cette restriction ne vaut pas pour

les cuisinières à gaz et les foyers aux gaz.

 Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra

que la vapeur montant des casseroles se

condense et forme des gouttes sur la face

inférieure de la hotte.31

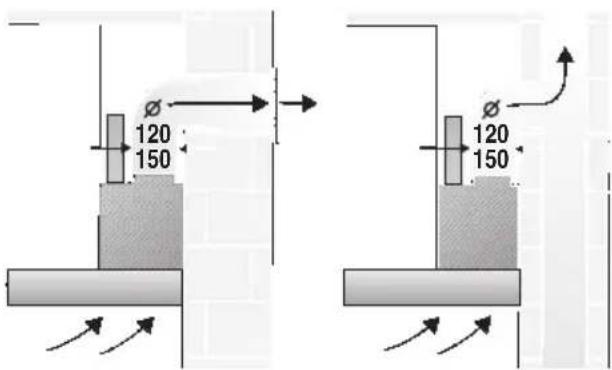

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un

conduit d'aération ou directement à l'air

libre par traversée du mur extérieur.

D L'air vicié ne doit jamais être évacué

vers une cheminée en service, rejetant des

fumées ou des gaz de combustion, ni vers

un conduit servant à l'aération de locaux

dans lesquels se trouvent des foyers à

combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié

devra être conforme aux arrêtés

municipaux, préfectoraux, et aux

prescriptions légales (par ex. aux

ordonnances publiques applicables au

Si l'air vicié doit être évacué par des

cheminées d'évacuation des fumées et gaz

de combustion qui ne sont pas en service,

veuillez respecter la réglementation locale

et nationale applicable.

D Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumula-

tion) raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est

possible si la dépression dans le local où le

foyer de chauffage est implanté ne

dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures

non obturables ménagées par ex. dans les

portes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la

situation, toujours tenir compte de

l'ensemble des moyens d'aération du

logement. Cette règle ne vaut générale-

ment pas si vous utilisez des appareils de

cuisson (table de cuisson et cuisinière à

Si la hotte recycle l'air aspiré au moyen

d'un filtre au charbon actif, son

fonctionnement ne s'assortit d'aucune

Branchement du conduit

d'évacuation l 150 mm:

Fixez le conduit d'évacuation

directement sur l'orifice.

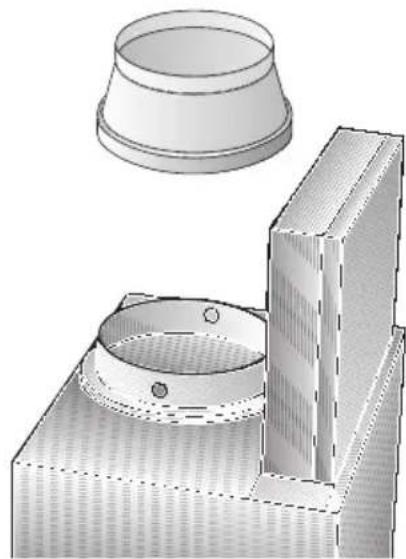

Branchement du conduit

d'évacuation l 120 mm:

❑ Fixez le manchon réducteur directement

sur l'orifice du manchon à air.

Pour que la hotte aspirante ait le

meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et lisse.

Il ait le moins possible de coudes.

Il ait le plus fort diamètre et que les

coudes soient les plus arrondis

L'emploi de conduits d'air vicié longs,

rugueux, formant de nombreux coudes

ou d'un trop petit diamètre fait

descendre le débit d'air en dessous du

débit optimal, tout en accroissant le

recommandons des conduits au diamètre

intérieur de 150 mm mais de 120 mm

Les conduits plats doivent avoir une

section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter

aucun coude prononcé.

Si les conduits ont des diamètres

différents: utilisez du ruban adhésif à

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit suffisant.

❑ Avec filtre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la

revendeur spécialisé.

numéros de référence

correspondants à la fin

de la présente notice

❑ Fixez le tuyau d'air vicié contre le

manchon réducteur.33

Branchement électrique

La fiche mâle de la hotte aspirante ne

pourra être branchée que dans une prise

secteur à contacts de terre réglementaire-

ment posée. Installer cette prise autant que

possible directement derrière le capotage

Caractéristiques électriques:

Vous les trouverez après avoir retiré le

cadre pour filtre, sur la plaque signalétique,

à l’intérieur de l’appareil.

 Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.

Longueur du cordon de branchement:

Si le cordon doit être raccordé

définitivement au secteur:

Dans ce cas, le branchement de la hotte

ne pourra être effectué que par un

électricien-installateur agréé auprès de la

compagnie locale/nationale distributrice

Prévoir un dispositif de coupure côté

secteur. Valent comme tel les

commutateurs dont l'ouverture entre

contacts dépasse 3 mm et qui sectionnent

tous les pôles. Figurent parmi eux

également les disjoncteurs et contacteurs.

 Si le cordon d'alimentation de cet

appareil a été endommagé, il faut confier

son remplacement au fabricant ou à son

service après-vente, ou encore à une

personne possédant des qualifications

identiques, pour éviter de créer des

Cette hotte aspirante est conforme aux

dispositions CE sur l'antiparasitage des

appareils électriques.

Air évacue Air recyclé

Sous réserve de modifications constructives dans

l’intérêt du progrès technique.

❑ Le mur doit être bien plat et vertical.

❑ Utilisez des chevilles pour assurer une

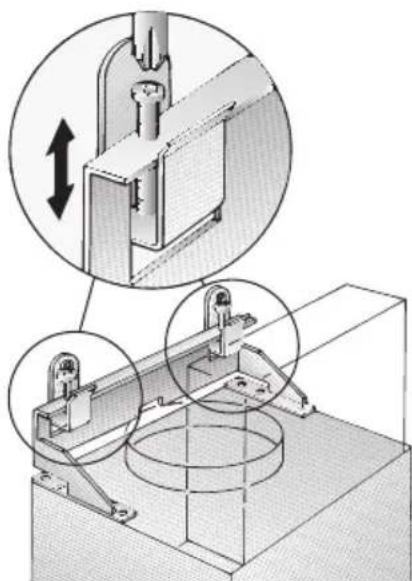

7. Accrochez la hotte. A l'aide des vis de

réglage, ajustez sa hauteur et sa

Cette hotte aspirante est prévue pour le

montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice

2. Sur le mur, tracez une ligne médiane

allant du plafond jusqu'au bord inférieur

de la hotte aspirante.

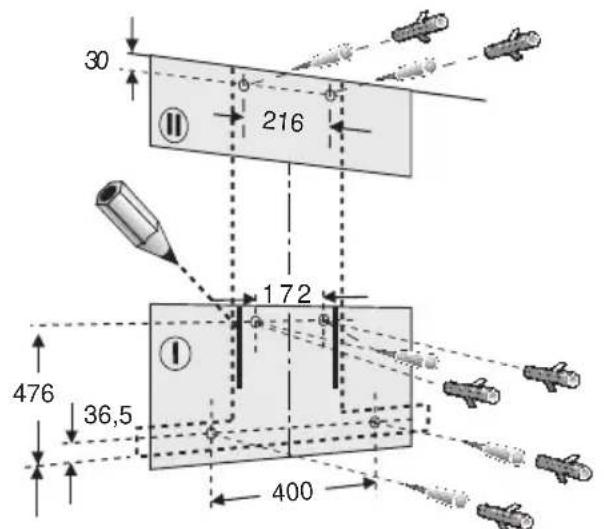

3. A l'aide du gabarit, marquez sur le mur

les emplacements des vis ainsi que,

pour faciliter l'opération, les contours de

la zone dans laquelle il faudra

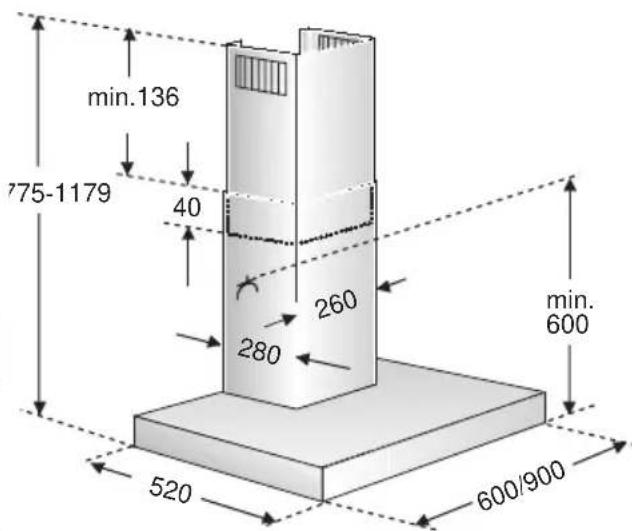

 Respecter l'écart minimum entre les

foyers et la hotte aspirante: 550 mm pour

les foyers électriques et 650 mm pour les

foyers au gaz. Le bord inférieur du gabarit

représente le bord inférieur de la hotte

4. Percer 4 trous pour la hotte aspirante et

2 trous pour le capotage-cheminée.

Ces trous doivent faire 8 mm de

diamètre. Enfoncer les chevilles jusqu'à

Remarque: rappellez-vous que vous aurez

peut-être des accessoires spéciaux à

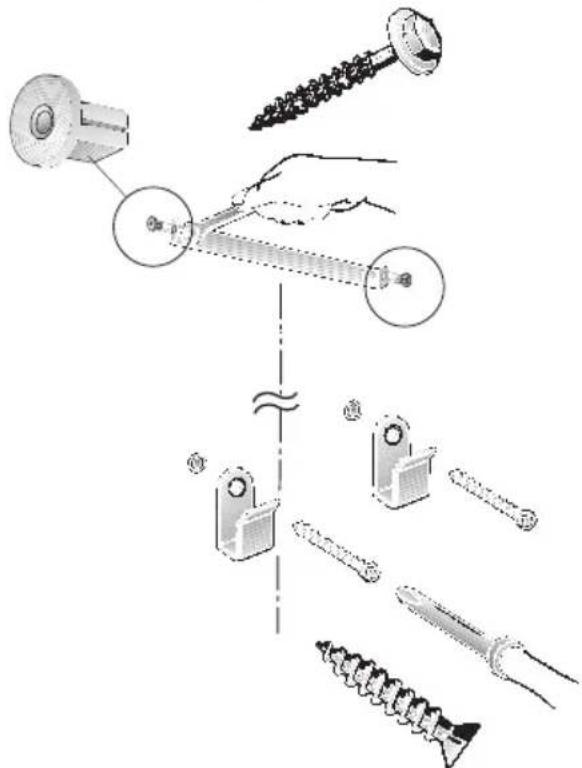

5. Faites encranter les 2 écarteurs ci-joints

dans la cornière retenant le capotage de

6. Vissez la cornière de retenue supérieure

ainsi que les deux cornières inférieures.

08. Vissez la vis inférieures

(boulon hexagonales).

09. Collez une par une les pellicules

plastique de protection sur les trous

des 2 vis de fixation inférieures situés

sur la grille protectrice.

12. Retirez la pellicule de plastique

protégeant les deux capots en inox.

 Evitez d'endommager les surfaces

lisses en acier inox.

13. Insérer l'un dans l'autre les deux

éléments du capotage-cheminée (les

fentes de l'élément télescopique

supérieur doivent être tournées vers le

bas) puis les introduire dans la découpe

ménagée à cet effet dans la hotte

 Evitez de rayer les éléments du

capotage-cheminée au moment de les

introduire l'un dans l'autre. Dans ce

but, placez par exemple le gabarit sur

les arêtes de l'élément inférieur.

10. Raccorder la hotte aux tuyaux.

11. Effectuer le branchement électrique de

14. Soulever l'élément supérieur puis le

visser au moyen de deux vis contre la

cornière de retenue.

15. Remettre le filtre à graisse en place (voir

la notice d'utilisation).

 De complete montageset en de
