BRUKSANVISNING LC57970 SIEMENS

Reparationer fár endast utforas av fackman.

Stalla in önskad flåkthastighet:

Filtermattorna bestar av obrnbar metall.

Obs!

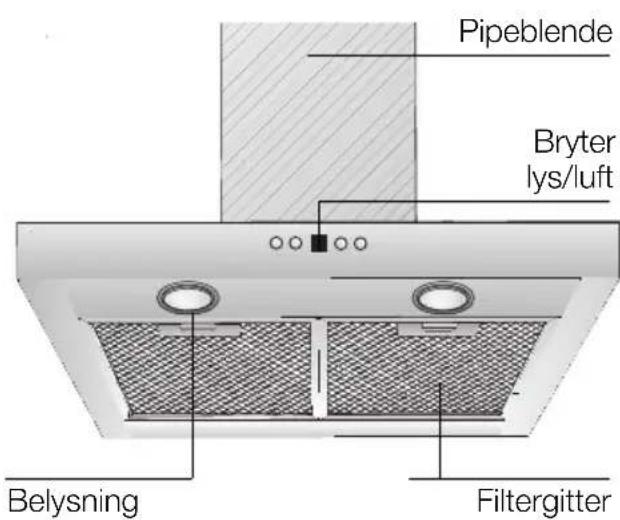

Apparatbeskrivelse Driftsmuligheter

Driftsmuligheter

Utløpsdrift:

Damphettens vifte suger inn kjokkendampen og leder den gjennom fettfilteret og ut i det fri.
Fettfilteret binder kjokkendampens fastekomponenter.
Kjokkenet holds saledes i hoy grad fritt for fett og lukt.

När damphetten blir drevet med utlopsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomlp) ma det sorges for tilstrekkelig tilforsel av frisk luft. Dette er nodvendig for forbrenningen.

Dette kan oppnas nár forbrenningsluften kan få strømme inn enten ved apninger som ikke kan lukkes, f. eks. dorer, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig lasing e. I.

Dersom不解 det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Bemerkning: Ved vurdering av luftfor-holdene ma hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke donne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft - med aktivfilter -, er det ingen innskrenkningerRARYdet gjelder driften.

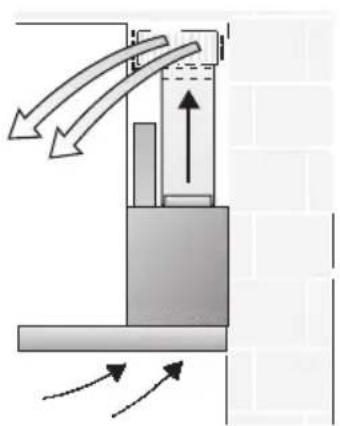

Resirkulasjonsdrift:

Ved donne bruken ma det settes inn et aktiv-kullfilter (se „Filter og vedlikehold").
Det komplette monteringssettet og reservefilter faes i faghandelen. Det tilsvarende tilbehorsnummeret finnes på slutten av dette bruksanvisingen.
Damphettens vifte suger inn kjokkendampen og leder den gjennom fett- og aktiv-kullfilteret og tilbake i rommet i renset tilstand.
Fettfilteret binder kjokkendampens fete komponenter.
Aktiv-kullfilteret binder luktestoffene.

Denne bruksanvisingen gjelder for flere utforelser av maskinen.

Det er mulig at enkelte utstyrskjennetegn blir beskrevet som ikke gjelder for din maskin.

Denne damphetten tilsvarer de gjeldende sikkerhetsbestemmelsene.

Reparasjoner mA kun utfores av autoriserte fagfolk.

Dersom det blir foretatt ikke fagmessige reparasjoner på apparatet, kan dette.fore til alvorlige farer forBrukeren.

Dersom stekeovnen skulle vare skadet
pà noen mæte, mæ den ikke brukes.

Tilkopl ing igangsetting mA kun foretas av en fagmann.

När tilkoplingsledningen på dette apparate er skadet, mä det skiftes ut av produsenten eller av kundeservice aller en annen kualisert person, for Å unngå at det oppstår fare.

Kvitt deg med emballasjen pa en forskriftsmessig m ate (se monteringsanvisingen).

Denne damphetten er kun beregnet for bruk i husholdningen.

Dampheetn ma kun brukes nár det er skrudd inn pærer.

Defekte lyspaerer bør skiftes ut straks, for a unngå at de andre paerene blir overbelastet.

Dampmetten ma aldri brukes uten fettfilter.

Overopphetet fett aller olje kan lettuce.

Derfor ma retter med fett erler olje,
f. eks. frityrstekte poteter, bare tilberedes
under oppsyn.

Flambéraldri under damphetten.

Det kan oppsta brannfare på grunn av oppstigende flammer.

För du tar det nye apparatet i bruk, bör du lese bruksanvisningen omhyggelig. Den inneholder viktige informasjoner om sikkerhet savel som veiledning i bruk og vedlikehold av stekeovnen.
Vennligst oppbevar bruksanvisningen og monteringsanvisningen på et sikkert sted, eventuelt for en senere ny eier.

Kokeplaten må alltid vare dekker av kasserroller.
Bruken av damphetten er kun begrenset tillatt over en komfyr/ovn for faste brennstoffer (kull, tre o.l.)

(se monteringsanvisingen).

Gassplatr / Gasskomfyr

Ikke bruk alle gassplatene samtidig over et lengre tidsrom (max. 15 min.) med hoyeste varmestyrke, ellers kan det oppsta fare for forbrenning dersom du berorer overflaten pa komfyren hhv. fare for skade pa damphetten. Ved drift av en damphette over gass cokeplater ma hetten skrues pa hoyeste trinn dersom tre uller flere cokeplater er i drift.

Forstyrrelser

Ved eventuelle spørsmål eller forstyrrelser bør du ringe til kundeservice.

(se liste over servicesenter).

Nár du ringer, vennligst oppgi:

E-nr.

FD

Skriv opp apparatets nummer i feltene ovenfor. Numrene finnes pa typeskiltet pa innsiden av damphetten när du tar av filtergitteret.

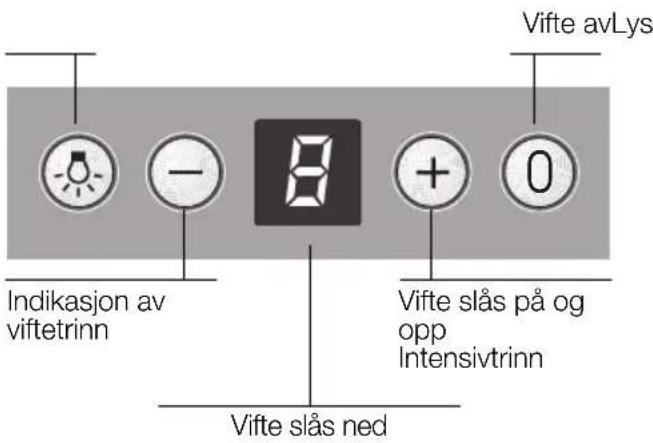

Betjening av damphemten

Kjokkendampen kan fjernes virkningsfullt ved:

a slapdamphetten ved begynnelsen av kokingen.
a sla av damphetten forst noen minutter etter at kokingen er fertig.

Slå pa damphetten:

Trykk tasten+.

Velg viftetrinn:

Trykk tasten+. Viften sjaltes ettt trinn hoyere.
Trykk tasten - Viften sjaltes ettt trinn lavere.

Slà av damphetten:

Trykk tasten 0. Eller:
Trykk tasten - sa ofte inntil viften slas av.

Intensivtrinn:

Trykk tasten + sa ofte inntil indikasjon lyser.
Dersom intensivtrinnetIkke blir slatt av med hand,slas viften automatiskned pa trinn etter 10 minutter.

Belysning:

Filter og vedlikehold

Fettfilter:

For a binde kjokkendampens feste fete komponenter brukes det metall-fettfilter.

Filtermatten bestar av material som/DDkke brenner.

NB!

Ved øket fettinnhold øker ogsa brennbarheten og ytelsen til damphetten minsker.

Viktig:

Ved rengjöring av filteret i rett tid kan du unngå brannfare som oppstar på grunn av overoppheting ved steking eller fritéring.

Rengjoring av metall-fettfilteret:

Under normal bruk (1 til 2 timer hver dag) skal metall-fettfilteret renses hver 8. til hver 10. uke.
Metall-fettfilteret kan vaskes i oppvaskmaskinen. En viss fargeskifting kan derved oppsta.

Viktig: Et sterkt smusset fettfilter bør ikke vaskesammen med annet servise.

Ved rengjoring for hand ma filtermatten blotes opp i varmt oppvaskvann. Deretter ma den borstes, skylles ut grundig og dryppes av.

Filter og vedlikehold

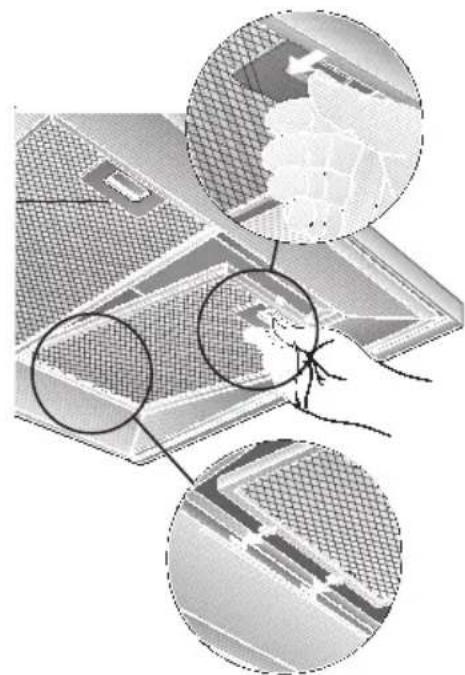

Uttaking og innsetting av metall-fettfilter:

Pass pa: Halogenlampene ma vare slatt av og ma vare avkjolte.

1. Trykk på knappen på fettfilteret i pilens retning og klaff det av.

1. Rengjor fettfetteret.
2. Sett det rengjorte filteret inn igjen.

Aktiv-kullfilter:

Binder luktstoffene ved resirkulasjonsdrift.

NB!

Ved øket fettinnhold øker ogsa brennbarheten og ytelsen til damphetten minsker.

Viktig:

Dersom aktiv-kullfilteret blir skiftet ut i rett tid, forebygges det at det oppstar brannfare pa grunn av overoppheting under frityrkoking eller steking.

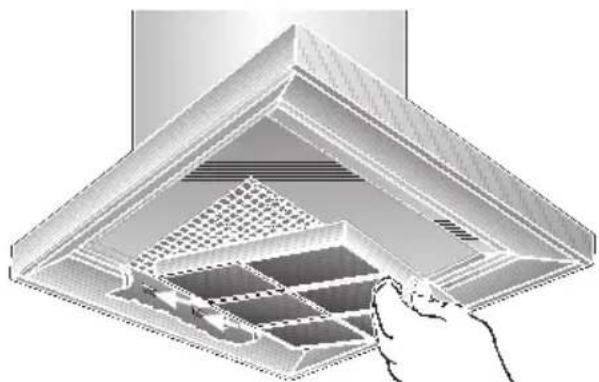

Innsetting:

Pass pa: Halogenlampene ma vare slatt av og ma vare avkjolte.

1. Ta fettfilteret ut (se montering og demontering av metall-fettfilter).

2. Sett inn aktiv-kullfilteret.

1. Smekk lasken.
2. Sett inn fettfilteret (se montering og demontering av metall-fettfilter).

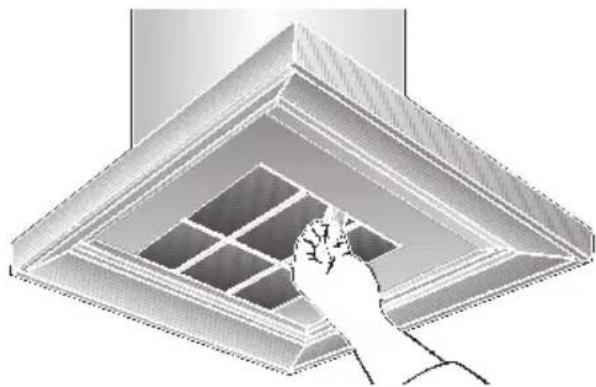

Uttaking:

Pass pa: Halogenlampene ma vare slatt av og ma vare avkjolte.

1. Taut fettfetteret.
2. Trykk lasken og ta aktiv kullfilteret av nedover.

1. Sett fettfetteret inn igjen.

Derved blir den optimale funksjonen opprettholdt.

Pass på at apparatet blir gjort strømløs ved Å trekke ut stopselet eller ved Å kople ut sikringen.

Ved skiffe av fettfilter (se filter og vedlikehold) ma øgså de stedene i damphetten som er tilgengelige rengjores for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt.
Ved rengjaringen av damphetten ma det brukes varmt oppvaskvann eller vindusvaskemiddel.
Ikke forsok Å skrap inntorket smuss vekk, men blot det opp med en fuktig klut.
Ikke bruk skurende vaskemiddel ellersvamper som lager riper.
Henisning: Ikke bruk alkohol (sprit) på kunststoff-flatene, det kan oppsta matte flekker.

Forsiktig: Kjokkenet ma luftes grundig, ingen apen flamme.

Tastene pà bryterne må kun vaskes med mildt oppvaskvann og rengjores med en myk, faktig klut. Ikke bruk stärlrengjöringsmiddel for kunststofflistene.

Overflater av rustfritt stål:

Bruk et egnet rengjoringsmiddel for staloverflater.
Rengjør kun i den retningen hvorslipingen er foreatt.
Rustfrie ståloverflater违法犯罪
med svamper som lager riper og heller违法犯罪
med pussemidler som inneholder sand-, soda-, syre-ller klor!

Aluminium,- lakk- og kunststoffoverflater:

Bruk et mykt, vindusskinn aller en klut av mikrofiber som/DDke loer.
Ilke bruk torre kluter.
Bruk et mildt pussemiddel for vinduer.
Ikke bruk aggressive syre-ller lutholdige renjoringsmidler.
Ilke bruk skuremidler.

Utskifting av lampene

1. Slå av damphetten og trekk ut stopselet erler slå av sikringen slik at den er uten strøm.
   Halogenpaerene blir meget varme under driften. Selv en stund etter at de er slatt av, er det fare for forbrenning.
2. Ta av lamperingen med en skrutrekker aller lignende.

1. Skift ut halogenpæren (vanlig halogenpærere som finnes i handelen, 12 volt, max. 20 watt, sukkel G4). Pass pa: Stikkontakholder. Bruk en ren klut nar du tar pa lyspaerer

1. La lamperingen smekker i.
2. Sett strømmen på igjen ved Å stikke stopselet i stikkontakten eller Å slå pa sikringen.

Henvisning: Dersom/DDIyset fungerer, ma du kontrollere om lampen er satt riktig inn.

Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser.

Damphetten kan brukes med utlopseller resirkulasjonsdrift.
Dampheetn ma alltid monteres over midten av komfyren.
Minsteavstandenvellomkomfyr og undert Kant av damphetten:550mm,fig.1.
Over et ildsted for faste brennstoffer
hvor det er fare for brann (p.g.a. gnist-dannelse), er det kun tillatt Å montere en
damphette dersom ildstedet har en lukket,
ikke avtakbar avdekning, og dersom de
til enhver tid gyldige forskriftene i det
respektive landet blir overholdt.
Dette gjelder ikke for gasskomfyr og
gass-kokeplater.
Joindre avstandener mellom damphetten og cokeblussene,jo storre en mulighetene for at det kan danne seg draper paa undersiden av damphetten pa grunn av den oppstigende vanndampen.

Luften ledes oppover gjennom en luftsjakter aller direkte ut i det fri gjennom et hull iytterveggen.

Utopsluften ma ikke ledes inn i en skorstein hvor det er røk eller avgass uller inn i en sjakt hvor det er plassert fyringsanlegg.

Angaende utleding av luft, ma det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f. eks. Fylkets tekniske byggvesen).

Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, på det innhentes tillatelse fra brannvesenet.

När damphetten blir drevet med utlopsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomlp) ma det sorges for tilstrekkelig tilforsel av frisk luft. Dette er ndvendig for forbrenningen.

Dette kan oppnas när forbrenningsluften kan fä stromme inn enten ved apninger som/DDke kan lukkes, f. eks.dorer,vinduer og i forbindelse med murkasse for innstrmning og utstromming av luft, ell er andre tekniske tiltak, bl. a. gjensidig Iasing e.l.

Dersom不解 det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan blu suget tilbake.

Bemerkning: Ved vurdering av luftfor-holdene ma hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke donne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft - med aktivfilter -, er det ingen innskrenkninger när det gjelder driften.

Flatkanalene ma ha den samme indrediameteren som rundorene. De bør ikke ha skarpe kanter.
120 mm ca. 113 cm
150 mm ca. 177 cm
Ved avvikende rordiameter: sett inn en tetningslist.
Ved utlopsdrift ma det sorges for tilstrekkelig lufttilforsel av friskluft.

Tilkoplting til utløpsrør 150 mm:

Tilkopoling til utløpsrør 120 mm:

Reduksjonsstussen festes direkte pa Luftstussen.

Fest utllopsrorettil reduksjonsstussen.

Resirkulasjonsdrift

Med aktiv kullfilter dersom det/DD er mulig for utlopsdrift.

Det komplette monteringssettet faes i faghandelen. Det tilsvarende tilbehorsnummeret finnes pa slutten av donne braupsanvisningen.

Før montasjen

Forberedelse av veggen

Veggen mä forløpe loddrett og jevnt.
Det må sorges for at ekspansjons-hylsene sitter godt fast.

Vektikg:

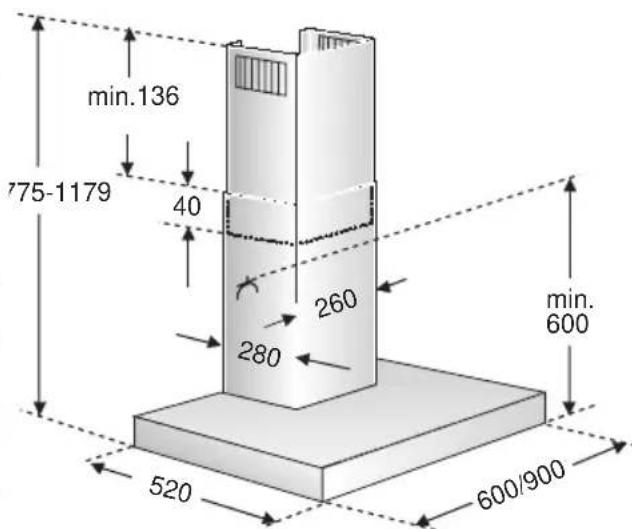

	Utløp Resirkulasjon
	19,560 cm	20,0
90 cm	22,0 22,5

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholds.

Elektrisk tinkoling

Dampheetn ma kun kopies til en stikkontakt som er forskriftsmessig installert og som er jordet. Stikkontakten ma befinne seg sa nært apparatet som mulig, helst bak vifteblenden.

Elektriske data:

Disse finner De på typeskiltet innate i apparatet etter Å ha fjernet filtrammene.

Ved reparasjon mA apparatet alltid gjores strmloS.

Lengden på tilkoplingskabelen: 1,30 m. Ved nodbendig fast tilkopling:

Damphetten mä i alle tilfeller tilkopies av en autorisert elektro-installator.

Ved installasjonen ma damphetten utstyres med en skilleinnretning. Som skilleinnretning gjelder brytere med en kontaktapning pa mer enn 3 mm og en flerpolet utkoping. I donne kategorien faller LS-brytere og beskyttelser.

När tilkoplingsledningen på dette apparate er skadet, på det skiftes ut av produsenten eller av kundeservice aller en annen kvalifisert person, forå unngå at det oppstår fare.

Denne damphetten tilsvarer EF-retningslinjene for demping av radiostoy.

Montasje

Damphetten er beregnet for montasje i kjokkenveggen.

1. Ta av fettfilteret og lampeglasset (se bruksanvisning).
2. Tegn en midtlinje på veggen fra taket til underkant på damphetten.

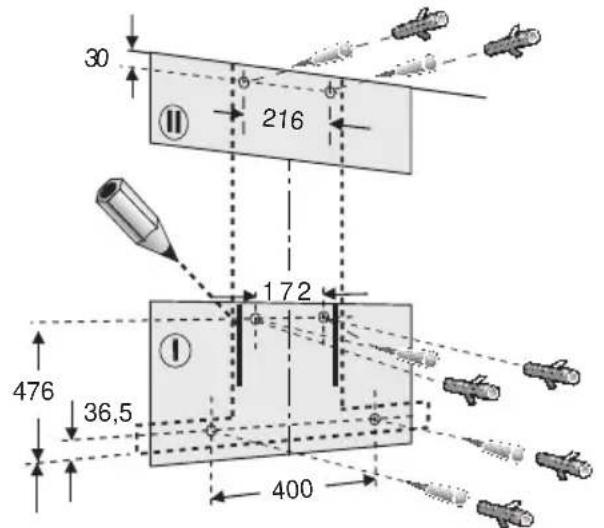

3. Med hjelp av sjablonen markeres posisjonen for skruene pa veggen. For lettere plassering, tegnes konturen av omraret hvor hetten skal henges opp.

Pass pà at det er en minste avstand til kokeplatene fra damphetten pà minst 550 mm ved elektrokomfyrer, hhy. 650 mm ved gassbluss. Den nedre kanten pà sjablonen tilsvarer den nedre kanten pà damphetten.
4. Bor 4 hull for damphetten og 2 hull for pipeblenden 8mm og sett inn skruehylser plant med veggen.

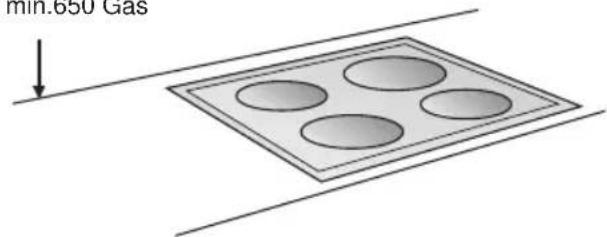

min.550 Elektro
min.650 Gas

1. Heng opp damphetten. Rett ut hoyden og sorg for at den henger vannrett med innstillingsskruene.

Montasje

1. Dreiinn den nedre skruene (sekskantskruene).
2. Lim et stykke dekningsfolie over hver av hullene pa de 2 underste festeskruene pa beskyttelsesgitteret.

1. Legg opp rørforbindelsen.

2. Foreta den elektriske tilkoplingen.

3. Trekk av beskyttelsesfolien på beggesider av pipeblenden.

Unngå skade pa omfintlige staloverflater.

1. Den øvre pipeblenden (med sprekken nedover) skyves inn i den nedre pipeblenden.

Unnga at det oppstsr skraper nara de blir skjovet inn i hverandre. F.eks. kan du legge sjablonen som beskyttele rund den nedre kanten pa pipeblenden.

1. Den øvre pipeblenden trekkes forsiktig oppover og skrues fast med 2 skruer i holdevinklene på sider.

1. Sett inn igjen fettfilteret og lampeglasset (se bruksanvisning).

Rengoring og vedligeholdelse

De bør ikke have skarpe knæk.

120 mm ca. 113 cm
150 mm ca. 177 cm

Drejer det sig om andre rordiametre:

Saettes et taelningsband i.

Ved affraeksdrift skal man sorge

for tilstraekkelig lufttilforsel.

Hele montagesettet kan kubes i specialforretninger.
