Instruções de service

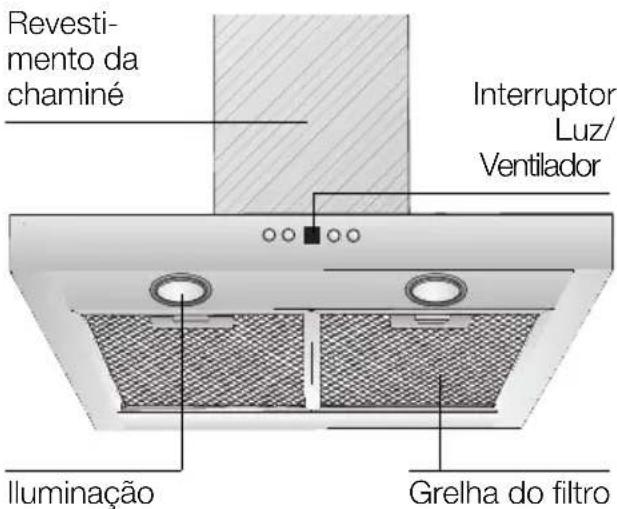

Descrição do aparecido

Tipos de funciona

Funcionamento com exaustao:

O ventilador do exaustor aspirao os vapores da cozinha e, atraves do filtro de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.

É possível um functimento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Tipos de funciona

Isto pode ser consiguedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligation com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.

Funçãoamento com circuldação de ar:

Neste caso, tem que ser montado um过滤器 de carvas do本次活动 (ver Filtro e Manutenção).

O jogo completeo de montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Servicos Tecnicos.

Os números de encomenda correspondentes podem ser encontrados no final daspas Instruções de Serviço.

O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤o gondura e de carvao activo.
O filtró de gordura retém os componentes gordurosos dos vapeores da cozinha.
O filtró de carvaso activo retém as substancias com cheiro.

Se não for instalado o filtró de carvas activo, não pode ser eliminidas as particulas de cheiro existentes nos vapores da cozinha.

Indicações importantes:

• Estas instruções de service aplicam-se a variedo modelos de apareiros.
  É. por isto, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.
• Este exaustor correponde às normas de segança para este tipo de aparehos.
  As reparacoes so devem ser efectuadas por pessoal especializzato.
  Reparacoes inadequadas podem a carreter perigos various para o'utilizar.
  Se o aparecido antes daro, não o deverá por em funciona.
  A ligaçao e a colocacao em funcimento so devem ser efectuadas por um的技术ico.
  Se o cabo de ligaçaoaretheparelho estiver danificado,ele tera que ser substituidoelo fabricante,pelos seuis Servicos Tecnicos ou, ainda, poruma persona qualificada,a fim de se evitarem situacoes de perigo para outilizador.
  Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
  Este exaustor s o deve ser aplicado para fins domesticos.
  O exaustor só deve funciona com as lampadas colocadas.
  As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
  O exaustor não deve funciona sem o filtró de gordura.
  Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.

Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer, por isso, manter-se vigilante.

□ Antes de utiliser o novo aparelho,deer laer com atencao estas instruções de的服务。
Delas constam informacoes importantes para a suautenca, bem como sobre a utilização e manutençao do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras.

Não flamejar alimentos por baixo do exaustor.
Perigo de incência do filtró de gordura, devido à subida da chama.
Os queimadores tem que estar sempre cobertos com os recipientes de cozinhar.
O funciona do exaustor por cima de um aparecido de queima para combustíveis solidos (carvão, madeira e similares) são possível com limitações (ver Instruções de montagem).

Placas a gás / fogoes a gás

Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 Minutes) com a potência Tmaxima, poi, existe o perigo de queimadas ao tocar na superficie do aparelho ou o perigo de serem causados danos no exaustor.
Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funcinar tres ou mais queimadores.

Anomalias

Em caso de eventuais dupidas ou anomalies,deeracounterosnossos Servicos Tecnicos.

(Ver Úndice de Postos de Assistência).

Sempre que contactar os Serviços Tecnicos, agradecemos que indique os seguides dados:

E-NR.

FD

Registe nestes Campos os dados do seu aparecido. Estes elementos constam da chapa de caracteristicas, que se encontra no interior do exaustor,(before de retiring oorno de gordura.

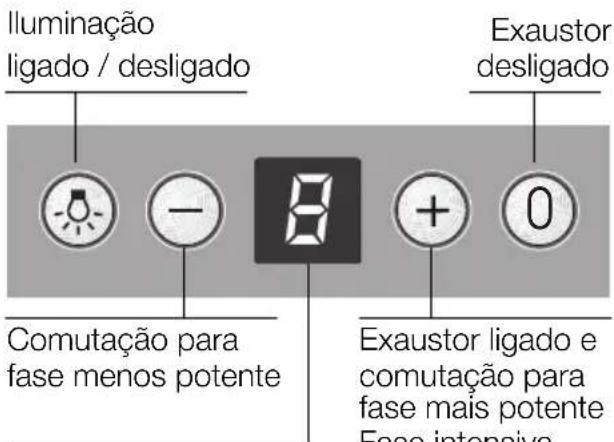

Comando do exaustor

Os vapores são eliminados de forma mais eficaz, se:

Ligar o ventilador no inico dos cozinhados.
Desligar o ventilador so algunos Minutes antes de terminados os cozinhados.

Indicação de nível de exaustão

Ligaro exaustor:

Premirata tecla+

Regulação da fase de exaustão pretendida:

Premirata tecla ^+ . Oexaustor comuta para a fase imeditamente superior.
Premiratelela-
Oexaustorcomutaparaafase imeditamenteinferior.

Desligar o exaustor:

Premiratecla0.
Ou:
Premirata tecla-atequeo desligue.

Fase intensiva:

Com a fase intensiva obtém-se o rendimento maximalo. Ela so é necessária por curtos periodos de tempo.

Premir a tecla ^+ até que a indentação fique iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, après 10关键时刻 comuta automaticamente para a fase.

Illuminação:

A iluminação pode ser realizada em qualquer alta, mesmo com o ventilador desligado.

Filtros e Manutenção

Filtro de gordura:

Para retenção das particulas de gordura existentes nos vapores da cozinha, são realizados filtros metalicos

A malha do filtró é de metal não inflamável.

Atença:

Em caso de saturação do filtró com residuos gordurosos, augmentam as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.

Important:

A limpeza atempada do filtró evita o perigo de incência, que se pode verficar com a concentração de calor proveniente de fritos ou assados.

Com um uso normal (de 1 a 2 horas diarias) ter-se-á que limpar o filtro de metal antes 8 a 10 semanas.
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.

Important:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.

Se a limpeza for feita manualmente, colocar primaryos filtros numasoluacao de agua quente com detergente. Passado algo tempo, escovar os filtros com uma escova propria e,deois, enxagua-los e secao-los bem.

Desmontar e montar os filtros metalicos:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Pressionar os encaixes dos filtros no sentido da seta e, bereits,退市 os filtros.

1. Limpar os filtros metalicos.
2. Recolocar os filtros lavados.

Para refer os cheiros no funciona com circulacao de ar.

Atença:

Em caso de saturação do filtró com residuos gordurosos, augmentam as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.

Important:

Através da substituição atempada do filtró de carvas activo, é evitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.

Montagem:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).

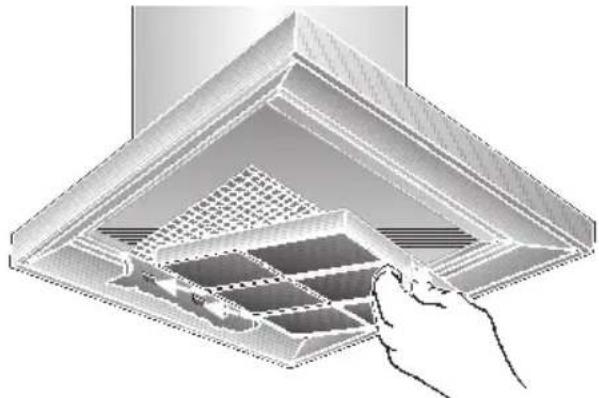

2. Aplicar o filtro de carvao activo.

1. Encaixar as patilhas.

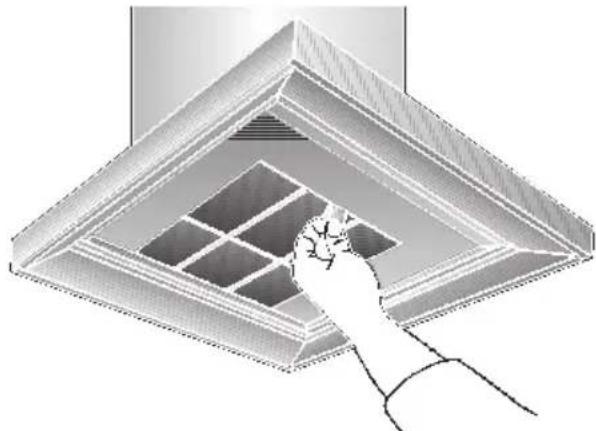

Desmontagem:

Atença: As lampadas de halogeneo tem que estar desligadas e frias.

1. Desmontar o filtro de gordura.
2. Pressionar as patilhas eletalo o filtro de carvalo activo para baixo.

1. Montar os filtros de gordura.

Substituição do filtró de carvão activo:

No caso de funciona normal (1 a 2 horas diarias), os filtros de carão本次活动 devem ser substituidos uma vez no ano.
- O FILTER de carvão activo pode ser adquirido nos Serviços Tecnicos (ver acessórios especialis).
Devem ser realizados apenas filtros originais.

So assim é garantido o funciona optimazo do exaustor.

Reciclagem do filtro de carvão activo uso:

O filtró de carvas ao activo nao contentem substancias prejudicials. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

Quando limpar os filtros de gordura,deerá también limpar as zonasccessiveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funco-namento do aparelho.
Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas.
Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
- Não utilizes produits acidos ou escovas rivas.
- Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.

Atença: Arejar suficientemente a cozinha e não fazer chamas livres.

As teclas de commando devem ser limpas com unaiola de agua com um detergente suave e um pano macio e humido.
No aplicar, nas teclas de commando,
produtos para limpeza de inox.

Superficies de aço inox:

Utilizar um produit para inox suave e não abrasivo.
Limpar apenas no sentido do polimento.

As superficies de inox não devem ser limpas com produits abrasivos ou com teor de soda, acidos ou cloretos.

Superficies de aluminio e material sintetico:

Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- Não utilizez panos secs.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- São utilizes produits abrasivos.

Substituição das lampadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
   As lampadas de halogeneo ficam muito quentes, quando em functimento.
   Mesmo pouco tempo de deposites de ligadas,
   ha perigo de queimaduras.
2. Retirar o aro da lampada com a ajuda de uma chave de parafusos ou similar.

1. Substituir a lampada de halogeneo (lampada de halogeneo corrente no mercado, 12 Volt, max. 20 Watt, casquilho G4).

Atença; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lampada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funciona,deerá verficar, se a lampada está bem encaixada.

Indicações Importantes

Apareiros velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegado pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua también para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcional com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a plac de cozinha.

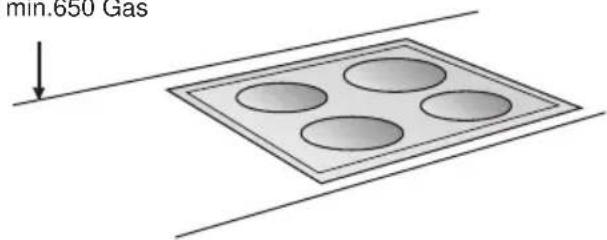

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustíveis solidos, da qual pode resultar perigo de incério (por ex. o fazer de uma faúlha), seessa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de agua.

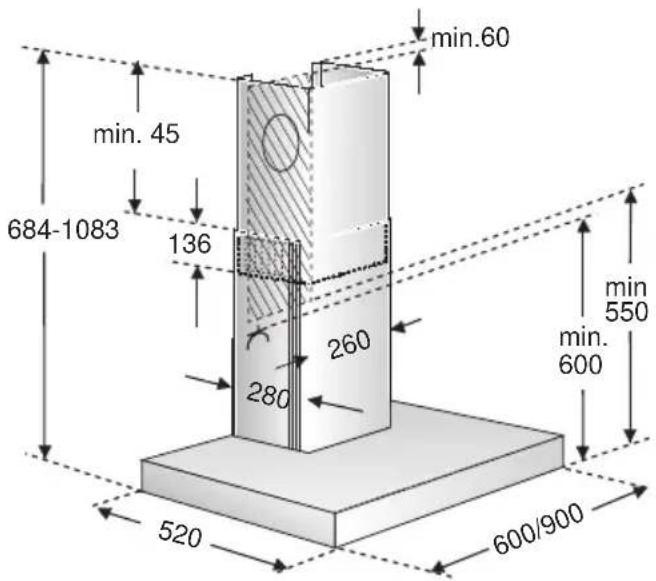

Instruções adiconais paraplacesagás:

Na montagem de apareiros de cozinhar a gás (= fogões eplaces), tem que ser respeitadas as respectivas normasVNacionais em vigor (p.ex.na Alemanha: Regulamentoções Técnicas sobre Instalções de Gás TRGI).
Tém que ser respeitadas as instruções e as normas de instalação do fabricante.
O exaustor soit ser instalado unto de um armario superior ou de una parede alta. Distancia minima: 50~mm
A distência minima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

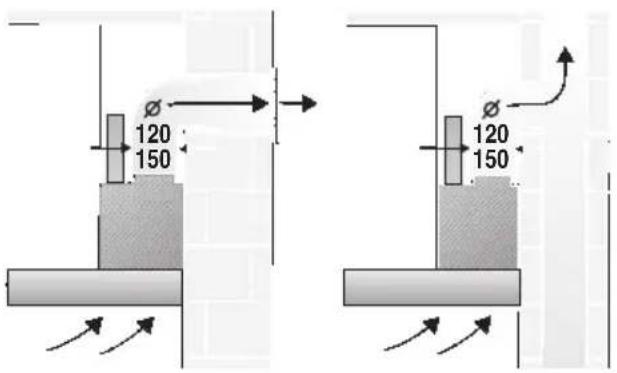

Funcionamento com exaustao

Os vapores são encaminhados para o exterior atraves de um canal de ventilação ou directamente atraves de furo na parede, para o exterior.

Os vapores não podem ser encaminhados para uma chamé nem para um canal, que sirvam para ventilação ou evacuação de zones de chama.

Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).

Para se poder encaminhar o ar de exaustao do aparelho para uma chaminé fora de service, é necessario obter uma autorização expressa do limpa-chaminés responsavel pela zona.

No caso de funciona por exaustao e funciona simultaneo de zonas de chama dependentes de ligaao a uma chamine (por ex. aquecedores a gas, a oleo ou a carvao; esquentadores, aquecedores de agua), tem que ser garantida a ventilacao necessaria para a combustao perfeita desses aparelhos.

É possível ou funcção não perigo, se a subpressiono no local de instalação do aparecido, com funcção por combustão, não for superior a 4 Pa (0.04 mbar).

Isto pode ser consignedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medicas停电as, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenamen-mentation, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na aparecição, tem sempre que ser considerada a ventilação global da habitação. No funciona de apareiros para cozinho, por ex.placedes foggões, esta regra não é aplicada.

Se o exaustor estiver a functionar com circuldacao de ar - com FILTER de carvalo activo - o functiomento nao sofre qualquer limitacao.

Potência optimizada do exaustor:

Tubo de exaustao curto e liso.
Tubo com númeroínimo de curvas.
Diametro do tubo e curvas tao grandes quanto possivel.

Autilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diametros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.

Tubos circulares:

Recomendamos um diametro interior de 150 mm, mas no minimo de 120 mm

Canais planos tem que ter um secao equivalente ao diametro dos tubos.

Eles não devem ter nenhum desvio muito pronunciation.

Se os diamétros dos tubos aparecem diferências:
Deverao ser aplicadasCNTAs de vedacao.
No靼amento com exaustao de ar, delve ser garantida uma renovacao de ar sufiente.

Funcao de circulação de ar

• Com FILTER de carvão activo, se não existrem condições para funcaoamento de exaustão.

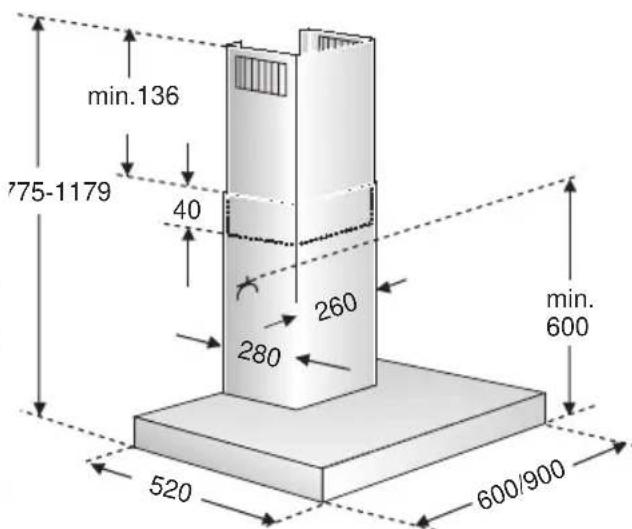

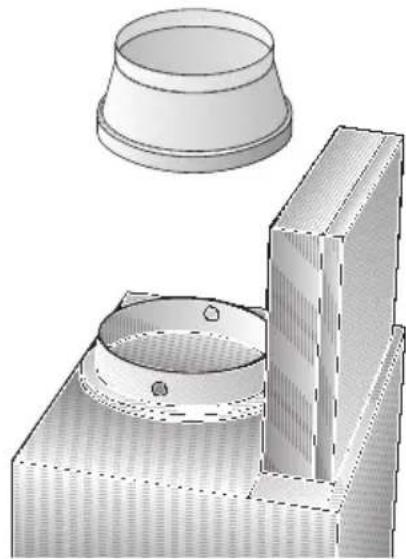

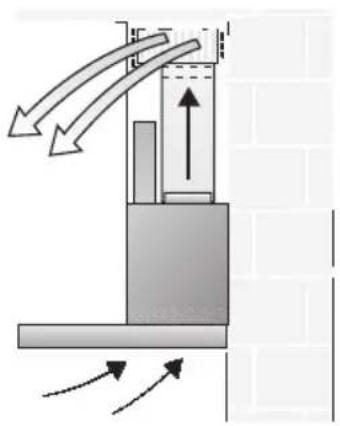

Ligação do tubo de exaustão

150 mm:
Fixar o tubo de exaustao direcamente no bocal.

Ligação do tubo de exaustão

120 mm:
Fixar a reducao directamente no local.

Fixar o tubo de exaustao na reducao.

O jogocompleto

de montagem pode ser adquirido nos)nossos Servicos

Técnicos.

O número de encomenda correspondente pode ser暑ado no final destas Instruções de Serviço.

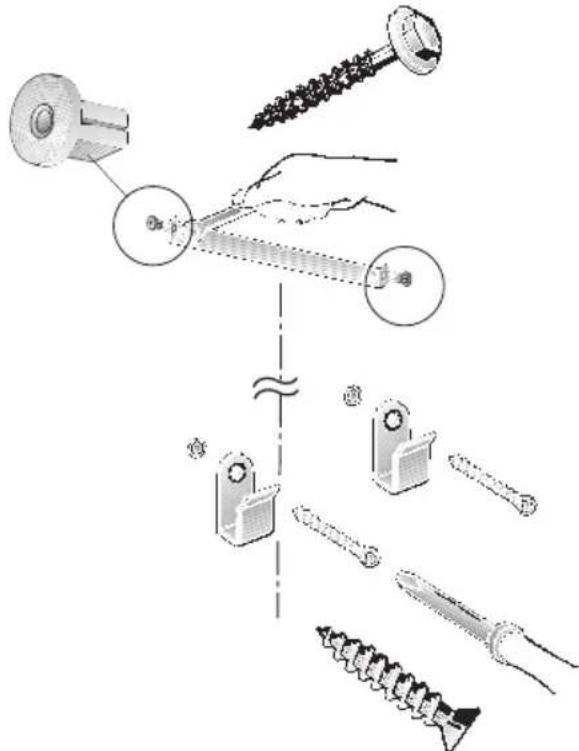

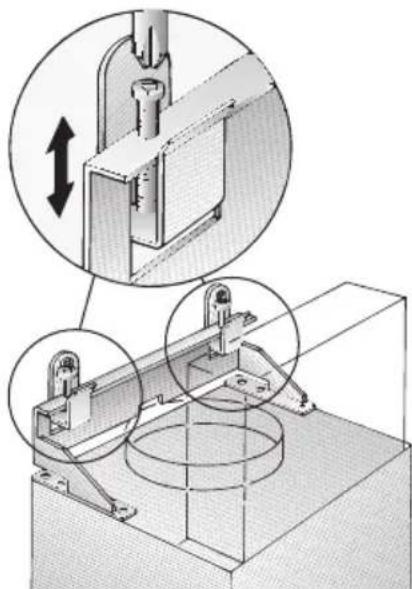

Antes da Montagem

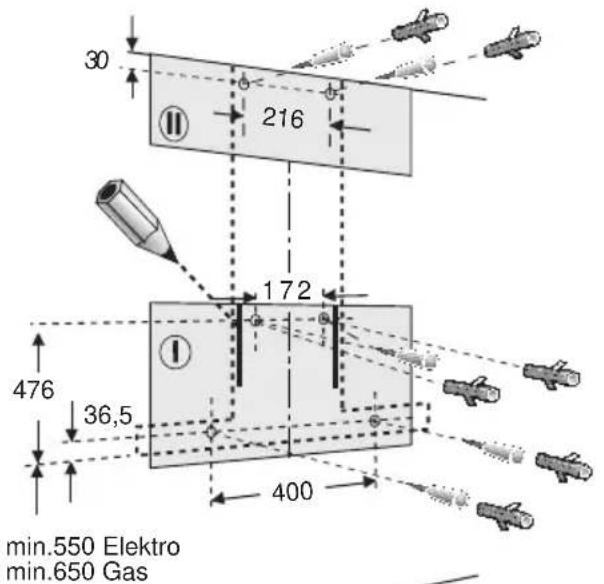

Preparacao da parede

A parede tem que ser plana e vertical.
Deve ser assegurada uma fixação perfeita dasbuchas.

Peso em kg:

	Saía de ar	Circúnção de ar
	19,560 cm	20,0
90 cm	22,0 22,5

Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento专业技术.

Ligaçao eletrica

O exaustorsoleve ligado a umatomada com protecao de terra e instalada de acordo com as normas em vigor.

Se possével, instalar a tomada directamente por baixo da cobertura da chamé.

\section*{Characteristicas electrolycas:}

Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixhos doimento.

Para reparacoes, desligar o exaustor da corrente electrica.

Comprimento do cabo de ligação: 1,30 m.

No caso de ser necessario uma ligação fixa:

O exaustorsolepodesserligadoacorretporuminstaladoreléctricocredenciapedelaEmpresa distribuidoradelectricidade.

Relativamente à instalação, deve ser previsto um disposítivo de corte. Como disposítivo de corte, são关键时刻 interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteçções.

Se o cabo de ligação deste aparecido estiver danificado, ele terá que ser substituído pelo fabricante, pelos seuis Serviços Tecnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para outilizador.

Este exaustor corresponde às normas UEsobre protecao antiparasitaria.

O exaustor está preparado para ser montado numa parede da cozinha.

1. Retirar o FILTER de gorduras. (Ver instruções de service).
2. Traçar uma LINHA central na parede, desde o tecto até ao canto inferior do exaustor.
3. Com a ajuda do molde, marcar na parede as posicaoes para os parafusos e desenhar, tambem, o contorno da area de suspensao, para que esta sera mais fácil.
   Respeitar a distência minima entre a placá de cozinhar e o exaustor, ou está, 550 mm no caso de discos electrolycicos e de 650 mm no caso de queimadores a gas. O canto inferior do molde corresponde ao canto inferior do exaustor.
4. Fazer 4uros para o exaustor e 2uros para o revestimento da chaminé, todos com 8 mm, e introduzir asbuchas até estas ficarem à face da parede.

Nota: Ter em atençao a eventual necessidade de montagem de acessosios especials.

1. Encaixar os 2 distanciadores, incluidos, no angulo de apoio do revestimento da chaminé.
2. Aparafusar o ângulo superior e osinous ângulos inferiores de fixação.

1. Pendurar o exaustor. Regular a altitude e a posicao horizontal com os parafusos de ajuste.

Montagem

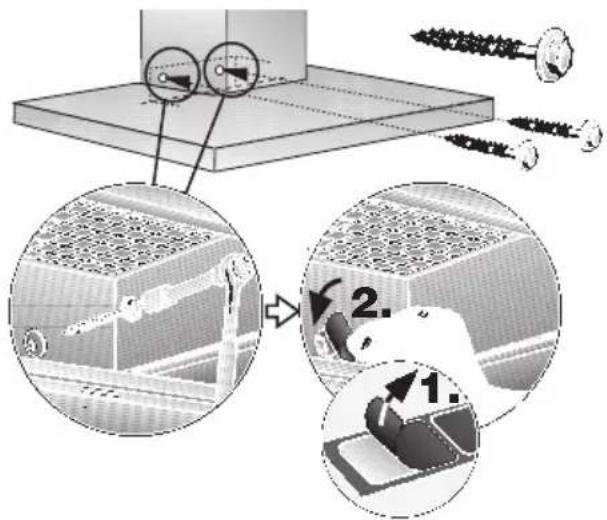

1. Aparafusar o parafusos inferior (parafusos sextavado).
2. Colar uma pelécula de cobertura sobre os furos dos 2 parafusos inferiores de fixação na grelhá de proteção.

1. Fazer a ligação dos tubos.

2. Fazer a ligação eletrica.

3. Retirar apelicula de protecao aplicada nos revestimentos da chamine.

Procure evitar provocar danos nas superficies delicadas de aço inox.

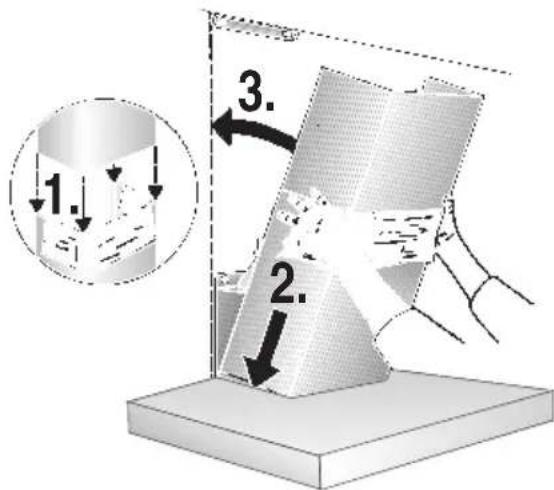

1. Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor.

Procure evaporar riscos durante a introducao das partes do revestimento, uma na outra, colocando por ex., o gabarito de montagem como protecao sobre o canto do revestamento inferior.

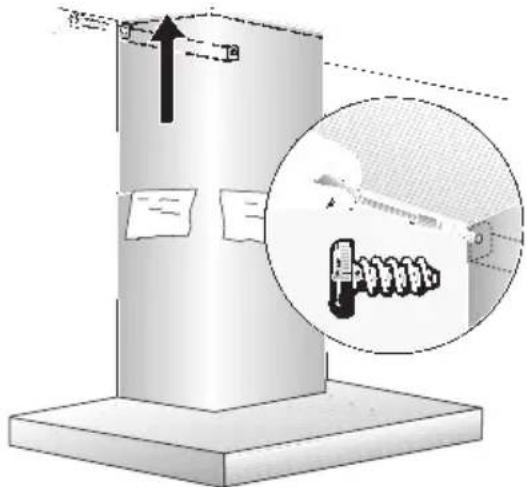

1. Levantar ligeiramente a parte superior e aparafusa-la lateralmente cominous parafusos no angulo de retencao.

1. Voltar a montar o filtro de gordura (ver instruções de service).
