KÄYTTÖOHJE LC57970 SIEMENS

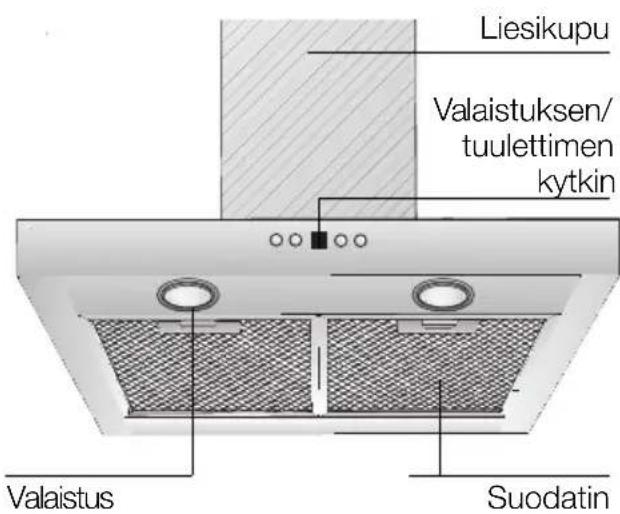

Laitteen kuvaus Toimintatavat

Toimintatavat

Hormilitäntäinen:

Liesituuletin imee keittiöhöyryn ja johtaa. sen rasvasuodattimen lapi ulkoilmaan.
Rasvasuodatin keräa keittiöhöryn kiinteät aineet.
Keittiö pysyy puhtaana rasvasta ja Hajusta.

Kun liesituuletin on hormiliitantainen ja samanaikaisesti kaytossa on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, oljy- tai hiilämmiteinen lammityslaite tai vedenlammitin), on huolehdittava riittavastu tuloilman saannista, jotta tulisija saa tarpeeksilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Tahān pāastān,Jos palamiseen tarvittava ilma voi aina vivrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitannöissä, tai ilmanvirtaus on järjestetty muita teknisiat toimenpiteita kayttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittäva, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistaan takaa raja-arvojen pysymista annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tama saantö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, kayttoa.

Jos liesituuletinta kaytetaan aktivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tassà toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huoIto).
Taydellisen asennussarjan ja varasuodattimia saat kodinkonelikkeista. Lisavarusteiden numerot loydat tamkan kayttoohjeen lopusta.
Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.
Rasvasuodatin keräa keittiöhöryn kiinteät aineet.
Aktiivihilisuodatin sitoo hajuaineet ja kosteuden.

Jos aktivihiilisuodatin jatetaan asentamatta, tuuletin ei pysty sitomaan keittiöhyryista hajuaineita eikä kostenta.

Tärkeitä ohjeita:

Tämä käyttoohje on tarkoitetu eri mallille. Tastä johtuen on mahdollista, etta kaikki tassä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sahkolaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen kayttajalle suuria vaaroja.

Jos laite on vaurioitunut, sitä ei saa ottaa käyttoën.
Liitann ja kayttoonoton saa suorittaa vain alan ammattimies.
Jos liesituulettimen liitantajohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutetu huoltolike tai huoltomies vahinkojen valttamiseksi.
Toimita pakkausmaterialiaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).
Tämä liesituuletin on tarkoitetu vain kotitalouskäyttoön.
Käytä liesituuleinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.
Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.
Liesituuletinta ei saa käytta ilman rasvasuodatinta.
Ylikuumentuneet rasvat tai oljyt syttyvathelposti palamaan.
Kayta siksi oljya tai rasvaa ruoan, esim.
ranskan perunoiden, valmistukseen vainvalvonnan alaisena.
Aä suorita liekitystä liesituulettimen alla.
!ousevat liekit aiheuttavat palovaaran rasvasuodattimessa.

Lue huolellisesti käyttoohjeet, ennen kuin käytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja käytöön liittyvää tietao sekä laitteen hoito-ohjeita.
Säilytä hyvin käytto- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

Alä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa.
Liesituulettimen käytto kiinteillä polttoaineilla (hilli, puu tai tms.) toimivientulisijoen ylapuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

Paloturvallisuuden ja palovammojen
ehkäsemisen vuoksi älä kaytä kaikkia
kaasulla toimivia keittoalueita
samanaikaisesti maksimiteholla pidemman
aikaa (max. 15 minuuttia).
Kun liesituuletin on asennettu kaasulla
toimivan keittotason ylapuolelle, kytke
liesituuletin maksimiteholle, jos kaytät
samanaikaisesti vähintään kolmea kaasulla
toimivaa keittoaluetta.

Häriö

Häirön sattuessa tai jos sinulla on kysyttrvää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo). Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot lóydát liesituulettimen sisäosan tyyppikilvestä, kun suodatinritila on irrotetu.

Liesituulettimen käytto

Nain keittiöhöyry poistuu

tehokkaimmin:

Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetetttuasi

ruoanvalmistuksen.

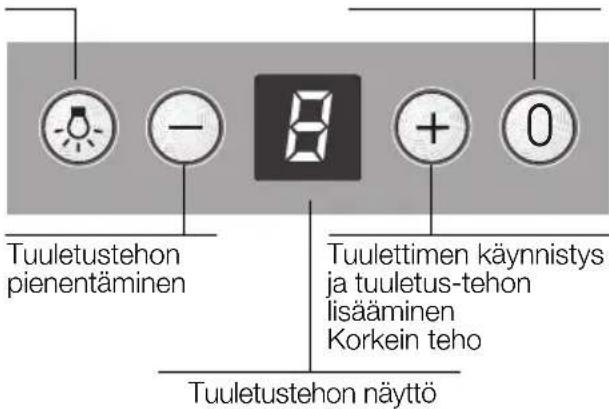

Tuuletin -pois päältä Valo

Tuulettimen käynistys:

Paina painiketta ^+

Tuuletustehon valinta:

Paina painiketta ^+

Tuuletin kytkeytyy seuraavaksi

suurremmalle teholle.

Paina painiketta -.

Tuuletin kytkeytyy edellsta pienemmalle

teholle.

Tuulettinen kytkeminen toiminnasta:

Paina painiketta 0.

Tai:

Paina painiketta - niin usein, etta tuuletin kytkeytyy pois päältä.

Korkein teho:

Tuuletin toimii talloin maksimiteholla. Tata tuuletustehoa tarvitaan vain lyhyen aikaa

Paina painiketta + niin usein, että

näytölle syttyy P.

Jos et kytke korkeinta tehoa pois pälta

käsin, niin tuuletin kytkeytyy 10 minuutin

kuluttua automaattisesti teholle

Valaistus:

Voit kayttaa valaisinta milloin tahansa,

myös kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiohoyryn rasvaisten ososten keräamiseen kaytetaan metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllastaa suodatinta; liesituulettimen toiminta saattaa talloin heikentya.

Tärkeä:

Kun vaihdat metallisen rasvasuodattimen ajoissa, valtyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessa syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

Normaalin toiminnan yhteydessä (1 - 2 tuntia paivittain) on metallinen rasvasuodatin puhdistettava 8 - 10 viikon valein.

Voit pestä suodattimen astianpesukoneessa. Suodattimen vari saattaa tällöin hieman muuttua.

Tärkeä:

Voimakkaasti kyllastynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

Kun puhdistat suodattimen käsin, anna

sen ensin liota kuumassa pesuliuoksessa.

Puhdista sitten suodatin harjaamalla,

huuhtele hyvin ja anna valuau kuivaksi.

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.: Varmista, etta halogeenilamput on kytketty pois paalta ja jäahtyneet.

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdistarasvasuodattimet.

2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Rasvasuodatin:

Keittiohoyryn rasvaisten osasten keräamiseen kaytetaan metallisia rasvasuodattimia.

Huom!.

Syttymisvaara kasvaa, kun rasva kyllastaa suodatinta; liesituulettimen toiminta saattaa talloin heikentya.

Tärkeä:

Kun vaihdat aktiivhilisuodattimen saannollisiesti, valtyt palovaaralta,jonka friteeraamisen tai voimakkaan paistamisen yhteydesssyntyvä kuumuus saattaa aiheuttaa.

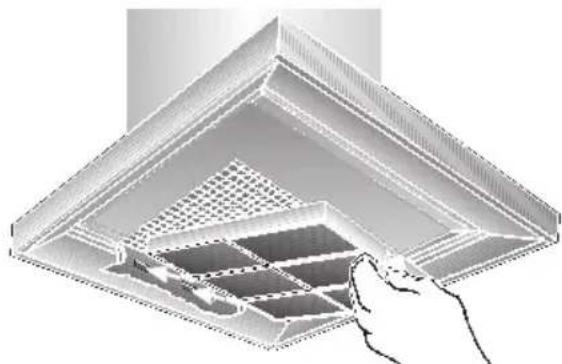

Kiinnitys:

Huom.!: Varmista, etta halogeenilamput on kytketty pois pälä ja jäahtyneet.

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

2. Aseta aktivihilisuodatin paikoilleen.

1. Lukitse kiinnike paikoilleen.
2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

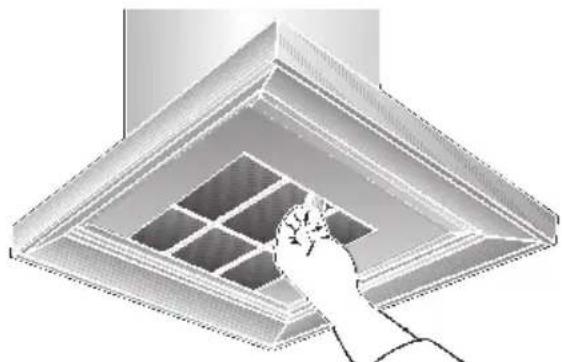

Irrotus:

Huom.: Varmista, etta halogeenilamput on kytketty pois pälä ja jäahtyneet.

1. Irrota rasvasuodattimet.
2. Paina kiinnike sisään ja irrota aktivihiisuodatin alakautta.

1. Kiinnitā rasvasuodattimet.

Aktiivhilisuodattimen vaihto:

Normaalikaytossa (1-2 tuntia paivittain) aktivihilisuodattimet tulisi vaihtaa noin kerran vuodessa.
Aktiivihilisuodattimia saat alan likkeista (katso lisavarusteet).
Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytösta poistetun aktiivihiilisuodattimen havittäminen:

Aktivihiilisuodattimissa ei ole haita-aineita. Ne voi havittaa esim.yhdessamuiden kotitalousjatteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sahkoverkosta joko vetamalla pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

Puhdista rasvasuodattimien puhdustuksen yhteydessa puhdistettavissa olevarungon osat nihin kertyneestla iasta. Nain ehkäistaan sytymisvaara ja toiminta pysyy parhaana mahdollisena.
Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella.
Alà raaputa kuivaa likaa pois, vaan liota se irti kostealla linalla.
Alä käytä hankaavia puhdistusaineita tai sienja.
Huom.!: Alä puhdista muovipintoja alkoholilla (sprill), nihin voi jädā himmeitä läikkä

Varo! Huolehdi keittion riittavasttuuletuksesta, ei avotulta.

Puhdista kytkimien painikkeet
ainoastaan miedolla pesuaineliuoksella ja
pehmeallä, kostealla liinalla.
Alä puhdista muovipintoja ruostumattoman
teräksen puhistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
Puhdista vain hionatasuunnassa.

Aä puhdista teraspintoja hankaavilla sienillä alakä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat sekä käsitellyt pinnat:

Käytä pehmeäikkuna-tai mikrokuitulinaa, josta ei irtoa nukkaa.
Ålä käytä kuivia pyyhinliinoja.
Käytä mietoa ikkunanpesuainetta.
Alä käytä syövytäviä, happo- tai emaspitoisia puhdistusaineita.
Alä kayta hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetamalla verkkopistoke pistorasiasta tai kytkemalla sulake pois paälta/irrottamalla sulake.
   Halogeenilamput tulevat hyvin kuumiki toiminnan aikana. Vaikka lamput on kytketty pois paalta, kestaa Jonkin aikaa ennenkuin ne jäahtyvat - varo ettet polta itseasi.
2. Irrota lampunrengas ruuvvitaltalla tms.

1. Vaihda halogenenilamppu (tavallinen halogeneilamppu, 12 V, max. 20 W, kanta G4). Huom.: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttaen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas paallee laittamalla verkkopistoke pistorasian tai kytkemalla sulake paallee/kiinnittamalla sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

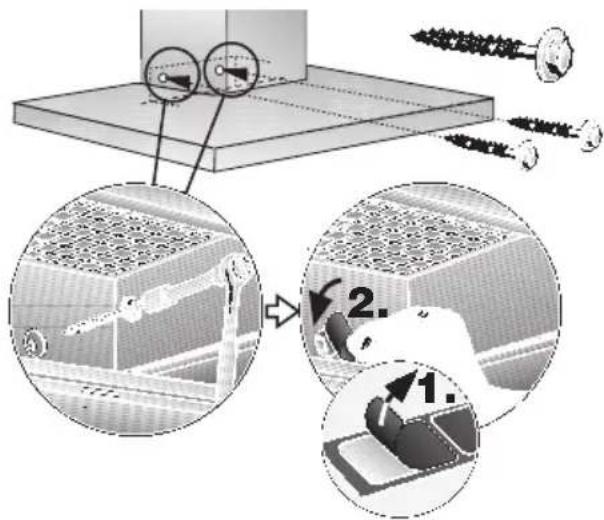

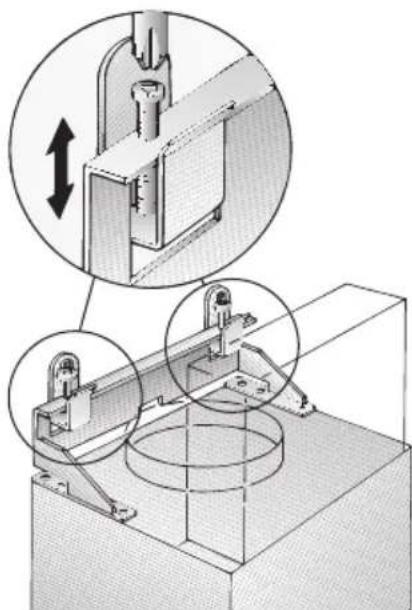

Asennusohje:

Tärkeitä ohjeita

Käytösta poistetut laitteet voidaan käyttaa hyväksi toimittamalla ne kierrätykseen, joloin niista saadaan raaka-aineita uusiokäyttoön.
Tee käytösta poistettu laite käytökelvottomaksi ennen havittämista.
Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ymparistöystavllisiä ja ne voidaan kierrattä. Suojele ymparistöa havittamalla pakkausmaterialiaali ymparistöystavllisesti.
Myntylike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.
Liesituuletinta voi käyttaa hormilitantäisenä ja huoneilmaan palauttavana.
Asenna liesituuletin aina keittotason keskikohdan ylapuolle.

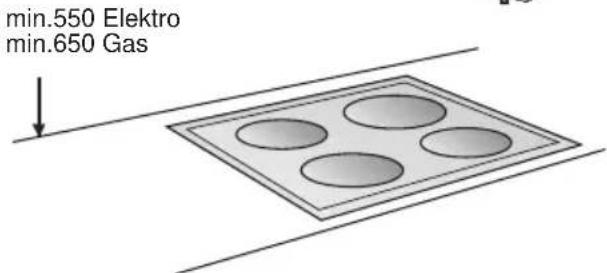

Sähkölieden keittotason ja liesituulettimen välisen etäisyden tulee ola vähintään: 550 mm, kuva 1.
Liesituulettinen asennus on sallittu esim. kipinoinnista aiheutuvan palovaaran vuoksi kiinteilla polttoaineilla toimivien liesien ylapuolle vain, jos liesi on varustetu suljetulla kiintealla kannella ja jos noudatetaan maakohtaisia märäyksiä. Tämra rajoitus ei koske kaasuliesiä eikä kaasukeittotasola.
Mitä pienempi liesituulettimen ja keittotason valinen etäisyss on, sitä suurempi on mahdollisuus, että ylos kohoava vesihöry muodostaa pisaroita liesituulettimen alaosaan.

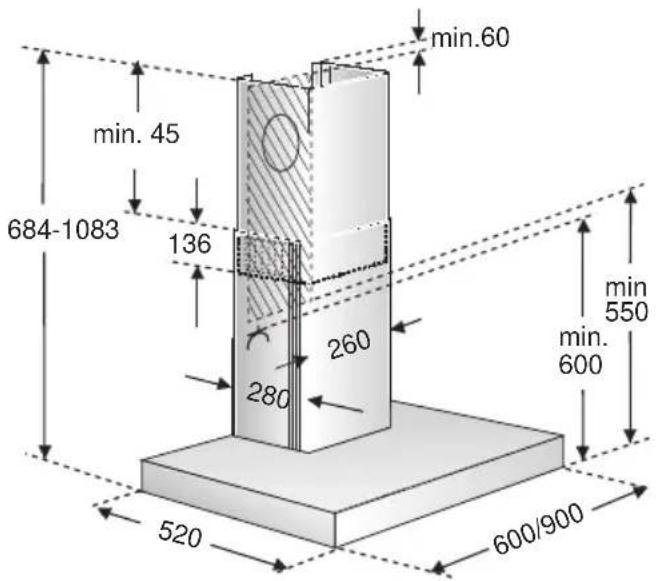

Kaasulla toimivia keittotasoja ja liesiä koskevia lisähjeita:

Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisäteisiä märäyksiä (esim. Saksassa: Tekniset märäykset kaasuasennuksista TRGI).
Noudata voimassaolevia asennus-märäryksiä ja kaasulaitteiden valmistajien asennusohjeita.
Asenna liesituuletin siten, etta ainoastaan sen toisella puolella on korkea kaappi tai seinä. Vahimmäisetäisyys 50 mm.
Kaasulla toimivat keittoalueet: keittotason pinnan ja liesituulettimen valillä tulee olla tilaa vahintään: 650 mm, kuva 1.

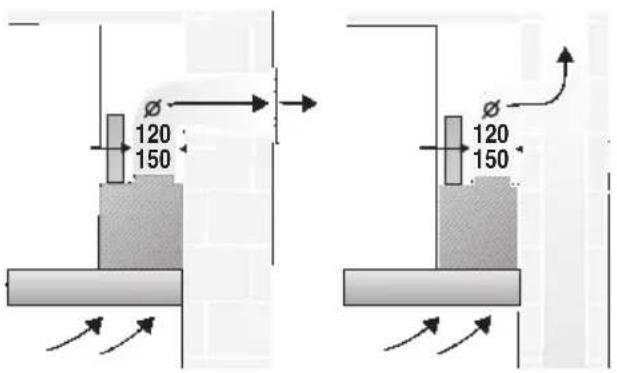

Toiminta hormilitantäisenä

Poistoilma johdetaan ylos ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaiahtohormiin (esim. tulisijojen ilmanvaiahtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisäteisiä märäyksiä.

Mikäli poistoilma johdetaan käyttämattömänä olevaan savu- tai ilmanvaihtohormiin, siiren on staatava lupa paikallsila tvaranomaisilta.

Kun liesituuletin on hormilitantäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, oljy- tai hiillämmiteinen lammityslaite tai vedenlammitin), on huolehdittava riittävästa tuloilman saannista, jotta tulisija saa tarpeeksilmaa palamista varten.

Vaaraton toiminta on mahdolista, jostulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästaan,Jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitannöissä, tai ilmanvirtaus on järjestetty muita tekniä toimenpiteita kayttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittäva, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistaantakaaraja-arvojen pysymista annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä saantö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttoa.

Jos liesituuletinta kaytetaan aktivihilisuo-dattimen kanssa, joloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Liesituulettimen paras mahdollinen teho:

Lyhyt sileä poistopukti.
Mahdolisimman vahan mutkia.
Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetaän pitkä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieni putkia, ei tuulettimen teho ole ena optimaalinen ja samalla melu lisäantyy.

Pyoreat putket:

Suositeltava

sisahalkaisija 150 mm, vahintaän kuitenkin 120 mm.

Litteiden kanavien sisäpinta-alan

tulee olla yhtä suuri kuin pyoreiden putkien sisapinta-ala.

Niissä ei saa olla jyrkkiä kännöksiä.

Jos putken halkaisija on erilainen: käytä tiivistenauhaa.
Hormiliittannass on huolehdittava riittavan tuloilman saannista.

Poistoilmaputken liitanta 150 mm:

Kinnitta poistoilmaputki suoraan asennuskaulukseen.

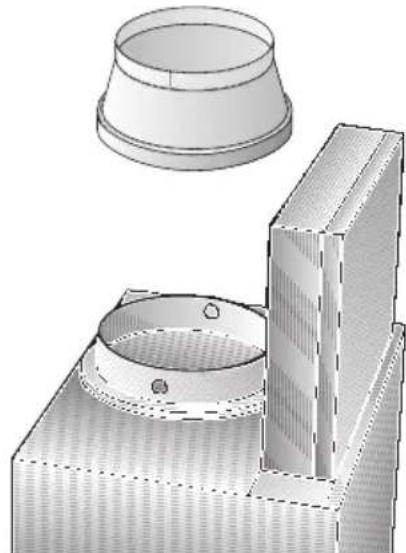

Poistoilmaputken liitanta 120 mm:

Kiinnitä pienennyskappale suoraan asennuskaulukseen.

Kiinnà poistoilmaputki pienennyskappaleeseen.

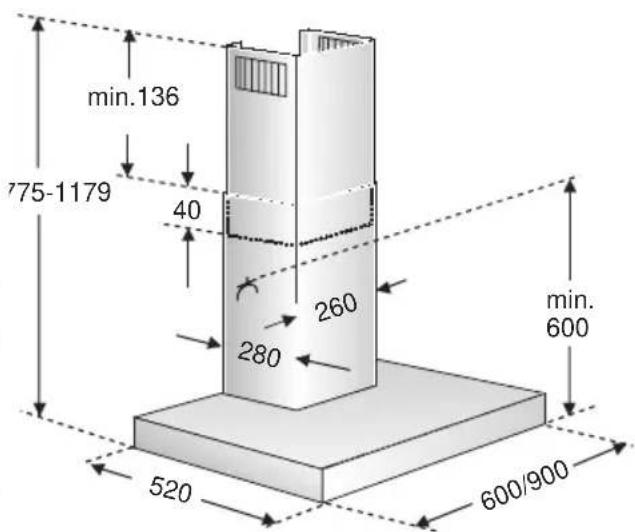

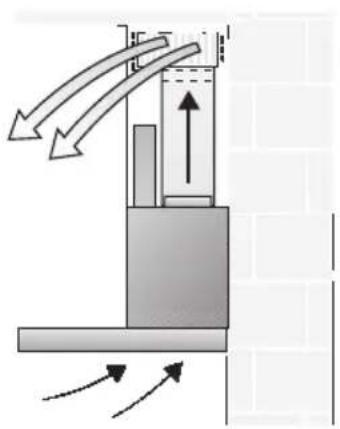

Toiminta huoneilmaan palauttavana

Kun hormilitantä ei ole mahdollista, on kaytettvä aktivihilisuodatinta.

Taydellisen
asennussarjan ja
varasuodattimia saat
kodinkonelikkeista.
Lisavarusteiden
numerot loydat tamän
käytöohjeen lopusta.

Ennen asennusta

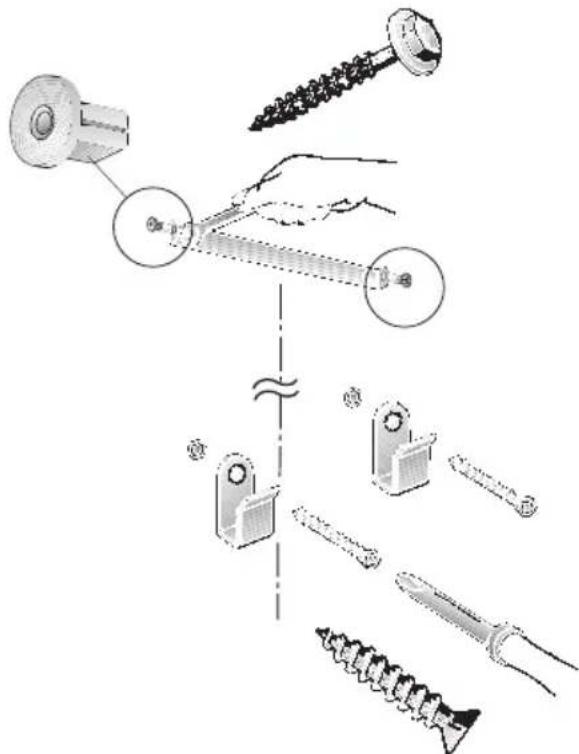

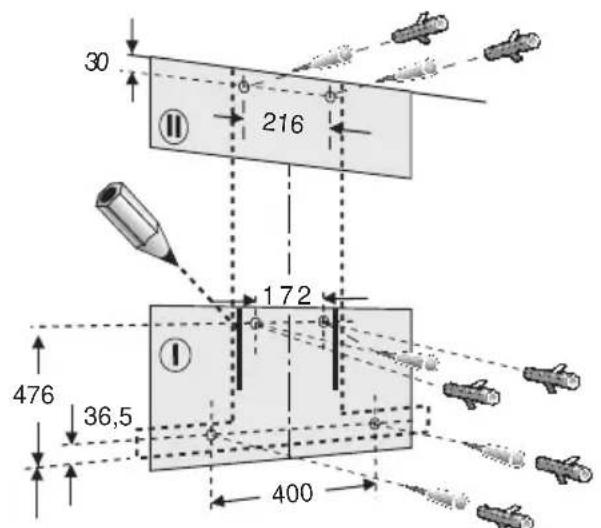

Seinän esivalmistelut

Sein'an tulee olla tasainen ja pystysuora.
Huolehdi, etta tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa

	Poistoilma Kiertoilma
	19,560 cm	20,0
90 cm	22,0 22,5

Olkeudet mutotoxiin teknisen kehityksen puitteissa pidatetaan.

Sahkoliitanta

Liesituulettimen saa liittä vain
märäysten mukaisesti asennettuu
suojakosketinpistorasiaan.
Sijoita suojakosketinpistorasia heti
hormisuojuksen taakse mikäli mahdollista.

Sahkotiedot:

Sähkötiedot loytyvät laitteen sisäosan tyyppikilvestä kun suodatinkehys on poistetu.

Korjaustöiden ajaksi liesituuletin on irrotettava sahköverkosta.

Liitäntäjohndon pituus: 1,30 m.

Kun liitantà on kiinteà:

Liesituulettimen liittannan saa tehdä ainoastaan paikallisen sahkolaitoksen valtuuttama sahköasentaja.

Asennuspaikassa on oltava katkaisija, Jonka kosketinvali on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tallaisia katkaisjoita ovat LS-katkaisijat ja releet.

Jos liesituulettimen liitantajohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutetu huoltolike tai huoltomies vahinkojen valtamiseksi.

Tämä liesituuletin vastaa EU:n
härionpoistomääräyksiä.

Asennus

Liesituuletin on tarkoitetu asennettavaksi keittion seineaen.

1. Irrota rasvasuodattimet ja lampun suojus (katso Kaytttoohje).
2. Merkitse seinään keskiviva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla ja kiinnitysalueen äriviivat, jotta ripustaminen on helppompaa.
   Ota huomioon, etta keittotason ja liesituulettimen valll tulee ola tilaa vahintaan 550 mm (sahkoliedet) tai 650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.
4. Poraa 4 8 mm reikää liesikupua ja 2 reikää hormisuojusta varten ja paina tulpat reikiin.

Ohje: Ota huomioon mahdollisesti kiinnitettavat lisavarusteet.

1. Lukitse 2 oheista valikappaletta kiinni hormisuojuksen kulmarautaan.
2. Kiinnitä ylempi ja kaksi alempaa kulmarautaa paikoilleen ruuveilla.

1. Ripusta liesituuletin paikoilleen. Suorista liesituuletin pysty- ja vaakasuunnassa.

Asennus

1. Kierra alempi ruuvin (kuusioruuvin) paikoilleen.
2. Kiinnitta suojakalvo 2 alemman kiinnitysruuvin reiann paalle suojasaleikkoo.

1. Tee putkilitäntä.

2. Tee sahkoliitantä.

3. Irrota suojakalvo kummastakin hormisuojuksesta.

Varo vahingoittamasta arkoja teraspintoja.

1. Työnnä ylempi hormisuojusosa (ilmanvaihtoaukot alaspain) alempaan hormisuojusosaan.

Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan paalle.

1. Veda ylempaa hormisuojusosaa varovasti ylospain ja kiinnita 2 ruuvilla sivusta kulmarautaan.

1. Kiinnitta rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Kaytttoohje).
