Merkki	Siemens
Malli	LZ21WWI17
Tuotetyyppi	Liesikuvun kierrätyssarja
Kategoria	Liesikupu
Yhteensopivuus	Siemens liesikuvut (yhteensopivat mallit, katso ohje)
Päätoiminto	Ilman kierrätys hajunsuodatuksella
Suodatintyyppi	Hajunsuodatin (aktiivihiili) + kasettisuodattimet
Suodattimien lukumäärä	1 hajunsuodatin, 2 kasettisuodatinta
Asennus	Upotettu kaappiin
Toimintatila	Kierrätys (ei ulkoilmanpoistoa)
Ilman ulostulon vähimmäispoikkileikkaus	400 cm²
Kasettisuodattimien hoito	Manuaalinen puhdistus kuumalla vedellä ja astianpesuaineella (ei astianpesukone)
Hajunsuodattimen vaihto	Noin 6 kuukauden välein tai käytön mukaan
Turvallisuus	Käsineiden käyttö pakollinen asennuksen aikana; katkaise sähkövirta ennen toimenpiteitä
Sähkönsyöttö	Ei mitään (passiivinen lisävaruste)
Toimituksen sisältö	Hajunsuodatin, kasettisuodattimet, asennusohje

Usein kysytyt kysymykset - LZ21WWI17 SIEMENS

Miten liesikuvun kierrätyssarja LZ21WWI17 asennetaan?

Asennus on tehtävä valtuutetun ammattilaisen toimesta. Ensin on luotava putkisto ja ilman ulostulo (vähimmäispoikkileikkaus 400 cm²). Aseta sitten hajunsuodatin kasettiin, poista rasvasuodattimen patruunat ja aseta hajunsuodattimen patruuna. Paina painiketta, jotta lasi liikkuu ja läppä sulkeutuu.

Onko tämä sarja yhteensopiva kaikkien Siemens liesikupujen kanssa?

Ei, tämä sarja on erikoislisävaruste. Tarkista yhteensopivuus liesikupumallisi kanssa ohjeesta tai Siemens verkkosivustolta.

Miten kasettisuodattimet puhdistetaan?

Älä puhdista niitä astianpesukoneessa. Käytä sieniliinaa ja kuumaa puhdistusainetta. Anna kuivua ennen takaisin asettamista.

Kuinka usein hajunsuodatin on vaihdettava?

On suositeltavaa vaihtaa hajunsuodatin noin 6 kuukauden välein tai useammin, jos liesikupua käytetään paljon.

Voiko tätä sarjaa käyttää poistotilassa?

Ei, tämä sarja on suunniteltu vain kierrätystilaan. Se ei mahdollista ilman poistoa ulos.

Mikä on ilman ulostulon vähimmäispoikkileikkaus?

Ilman ulostulon vähimmäispoikkileikkaus on 400 cm². Tee aukosta mahdollisimman suuri melun ja ilmavirran vähentämiseksi.

Mitä tehdä, jos liesikuvun lasi ei liiku asennuksen aikana?

Tarkista, että sähkönsyöttö on katkaistu, ja katso ohjetta. Jos ongelma jatkuu, ota yhteyttä valtuutettuun ammattilaiseen.

Mistä voin ostaa varaosasuodattimia LZ21WWI17:lle?

Varaosasuodattimet ovat saatavana valtuutetuilta Siemens-jälleenmyyjiltä tai viralliselta verkkosivustolta. Katso osanumeroita ohjeesta.

Toimitetaanko sarja kaikkien ruuvien ja asennustarvikkeiden kanssa?

Toimituksen sisältö käsittää hajunsuodattimen, kasettisuodattimet ja ohjeen. Ruuvit ja muut asennustarvikkeet eivät sisälly; ne on ostettava erikseen tai asentajan on toimitettava ne.

Voinko asentaa tämän sarjan itse?

Asennus on tehtävä valtuutetun ammattilaisen toimesta turvallisuuden ja moitteettoman toiminnan varmistamiseksi. Älä yritä tehdä sitä itse, jos sinulla ei ole tarvittavia taitoja.

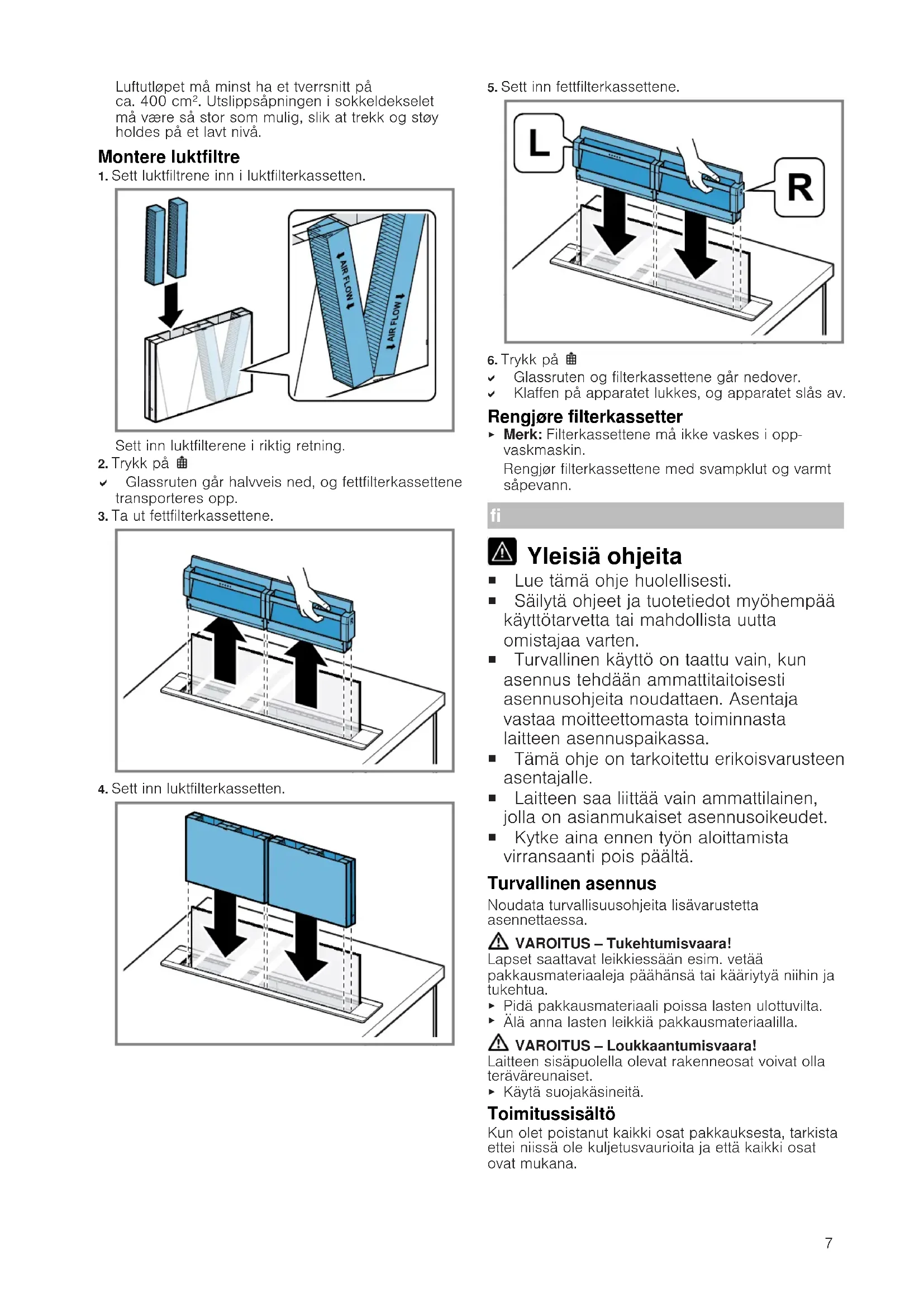

KÄYTTÖOHJE LZ21WWI17 SIEMENS

■ Lue tämä ohje huolellisesti.
- Säilytä ohjeet ja tuotetiedot myöhempää käyttötarvetta tai mahdollista uutta omistajaa varten.
- Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.
- Tämä ohje on tarkoitettu erikoisvarusteen asentajalle.
■ Laitteen saa liittää vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
■ Kytke aina ennen työn aloittamista virransaanti pois päältä.

Turvallinen asennus

Noudata turvallisuusohjeita lisävarustetta asennettaessa.

⚠️ VAROITUS – Tukehtumisvaara!

Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

- Pidä pakkausmateriaali poissa lasten ulottuvilta.

- Älä anna lasten leikkiä pakkausmateriaalilla.

⚠️ VAROITUS – Loukkaantumisvaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla teräväreunaiset.

- Käytä suojakäsineitä.

Toimitussisältö

Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja että kaikki osat ovat mukana.

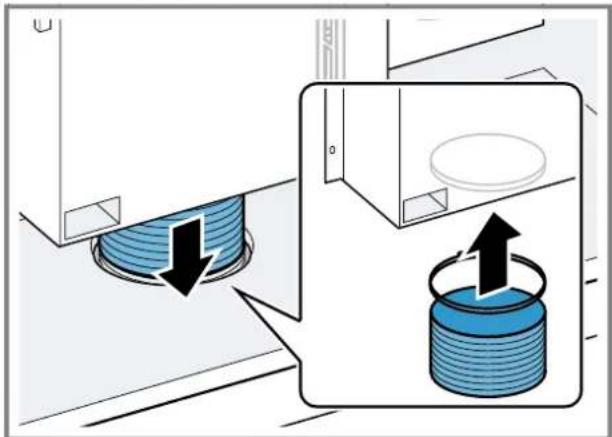

1. Asenna putket siten, että joustoletku on samalla tasolla kaapin pohjan kanssa.

1. Jos kyseessä on kiertoilmakäyttö, tee ilmanpoistoaukko kalusteen sokkelilistaan. Suunnittele ilmanpoistoaukolle vähintään n. 400 cm²:n poikkileikkaus. Tee sokkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käyntiääni pysyvät pieninä.

Hajusuodattimen asennus

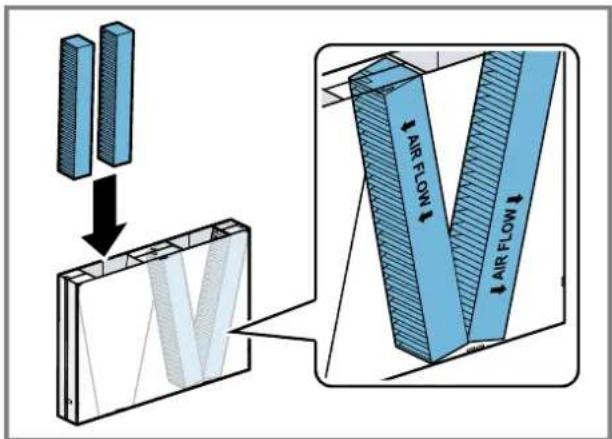

1. Aseta hajusuodatin hajusuodatinkasettiin.

Aseta hajusuodatin paikalleen oikein päin.

1. Paina

Lasilevy liikkuu puoliväliin saakka alaspäin ja rasvasuodatinkasetit siirtyvät ylös.

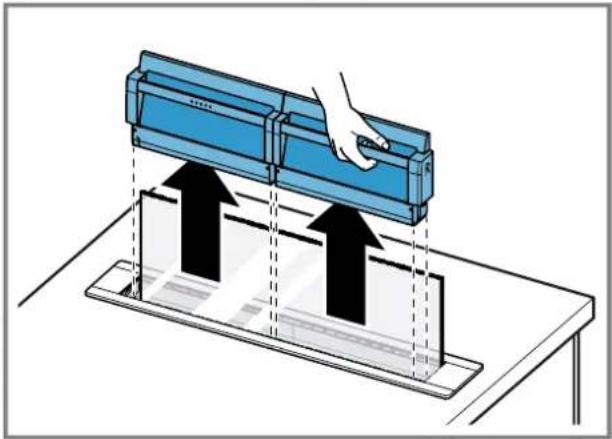

1. Ota rasvasuodatinkasetit pois paikoiltaan.

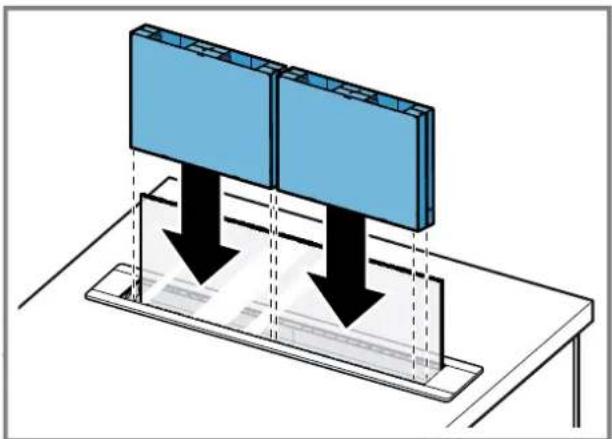

1. Aseta hajusuodatinkasetti paikalleen.

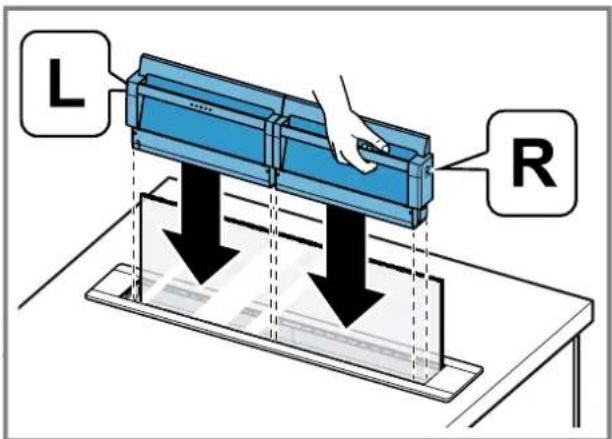

1. Asenna rasvasuodatinkasetit paikoilleen.

1. Paina

- Lasilevy ja rasvasuodatinkasetit liikkuvat alaspäin. - Laitteen luukku sulkeutuu ja laite kytkeytyy pois päältä.

Suodatinkasettien puhdistus

- Huomautus: Älä puhdista suodatinkasetteja astianpesukoneessa. Puhdista suodatinkasetit sieniliinalla ja kuumalla astianpesuaineliuoksella.
