Marke	Siemens
Modell	LZ21WWI17
Produkttyp	Umluftset für Dunstabzugshaube
Kategorie	Dunstabzugshaube
Kompatibilität	Siemens Dunstabzugshauben (kompatible Modelle, siehe Anleitung)
Hauptfunktion	Luftumwälzung mit Geruchsfilterung
Filtertyp	Geruchsfilter (Aktivkohle) + Kassettenfilter
Anzahl Filter	1 Geruchsfilter, 2 Kassettenfilter
Einbau	Einbau in einen Schrank
Betriebsart	Umluft (keine Außenabführung)
Minimaler Luftauslassquerschnitt	400 cm²
Pflege der Kassettenfilter	Manuelle Reinigung mit heißem Wasser und Spülmittel (nicht in der Spülmaschine)
Austausch des Geruchsfilters	Etwa alle 6 Monate oder je nach Nutzung
Sicherheit	Tragen von Handschuhen bei der Installation erforderlich; vor dem Eingriff Stromversorgung unterbrechen
Stromversorgung	Keine (passives Zubehör)
Lieferumfang	Geruchsfilter, Kassettenfilter, Installationsanleitung

Häufig gestellte Fragen - LZ21WWI17 SIEMENS

Wie installiere ich das Umluftset LZ21WWI17?

Die Installation muss von einem autorisierten Fachmann durchgeführt werden. Zuerst müssen die Rohrleitung und der Luftauslass (Mindestquerschnitt 400 cm²) erstellt werden. Setzen Sie dann den Geruchsfilter in die Kassette ein, entfernen Sie die Fettfilterkartuschen und setzen Sie die Geruchsfilterkartusche ein. Drücken Sie den Knopf, damit sich die Glasscheibe bewegt und die Klappe schließt.

Ist dieses Set mit allen Siemens Dunstabzugshauben kompatibel?

Nein, dieses Set ist ein spezielles Zubehör. Überprüfen Sie die Kompatibilität mit Ihrem Dunstabzugshaubenmodell in der Anleitung oder auf der Siemens-Website.

Wie reinige ich die Kassettenfilter?

Reinigen Sie sie nicht in der Spülmaschine. Verwenden Sie einen Schwamm und heißes Spülmittel. Vor dem Wiedereinsetzen trocknen lassen.

Wie oft muss der Geruchsfilter ausgetauscht werden?

Es wird empfohlen, den Geruchsfilter etwa alle 6 Monate auszutauschen, oder öfter, wenn die Dunstabzugshaube stark genutzt wird.

Kann dieses Set im Abluftmodus verwendet werden?

Nein, dieses Set ist nur für den Umluftbetrieb ausgelegt. Es ermöglicht keine Abluft nach außen.

Welcher Mindestquerschnitt des Luftauslasses ist erforderlich?

Der Mindestquerschnitt des Luftauslasses beträgt 400 cm². Gestalten Sie die Öffnung so groß wie möglich, um Geräusche und Luftzug zu reduzieren.

Was tun, wenn sich die Glasscheibe der Dunstabzugshaube während der Installation nicht bewegt?

Überprüfen Sie, ob die Stromversorgung unterbrochen ist, und konsultieren Sie die Anleitung. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Fachmann.

Wo kann ich Ersatzfilter für das LZ21WWI17 kaufen?

Ersatzfilter sind bei autorisierten Siemens-Händlern oder auf der offiziellen Website erhältlich. Die Teilenummern finden Sie in der Anleitung.

Wird das Set mit allen Schrauben und Montagezubehör geliefert?

Der Lieferumfang umfasst den Geruchsfilter, die Kassettenfilter und die Anleitung. Schrauben und weiteres Montagezubehör sind nicht im Lieferumfang enthalten; sie müssen separat gekauft oder vom Installateur bereitgestellt werden.

Kann ich dieses Set selbst installieren?

Die Installation muss von einem autorisierten Fachmann durchgeführt werden, um Sicherheit und ordnungsgemäßen Betrieb zu gewährleisten. Versuchen Sie nicht, es selbst zu tun, wenn Sie nicht über die erforderlichen Kenntnisse verfügen.

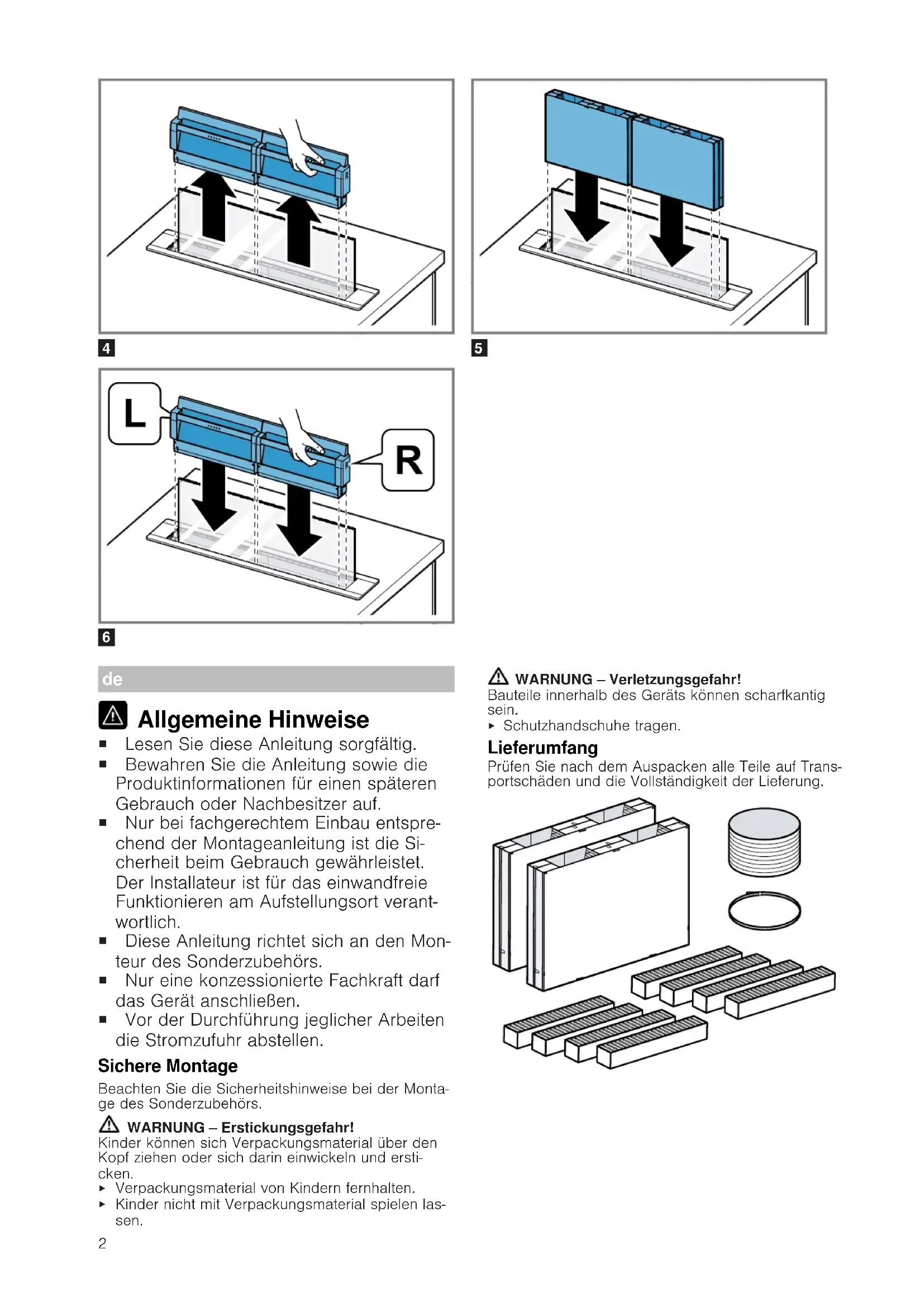

BEDIENUNGSANLEITUNG LZ21WWI17 SIEMENS

■ Lesen Sie diese Anleitung sorgfältig.
■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
- Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
■ Diese Anleitung richtet sich an den Mon- teur des Sonderzubehörs.
■ Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
■ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.

Sichere Montage

Beachten Sie die Sicherheitshinweise bei der Montage des Sonderzubehörs.

WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

▶ Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.

WARNUNG – Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig sein.

▶ Schutzhandschuhe tragen.

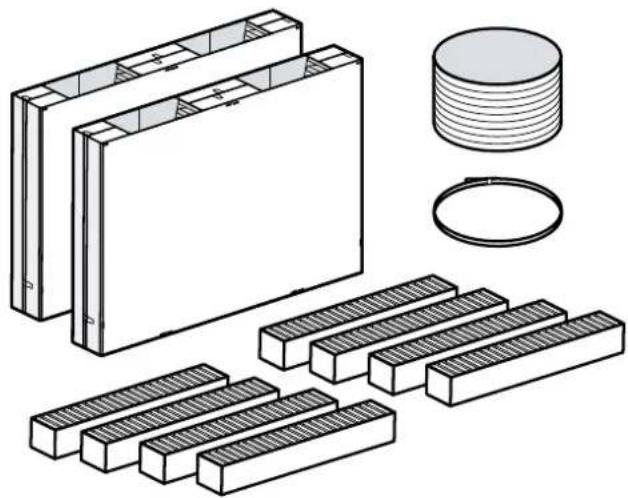

Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

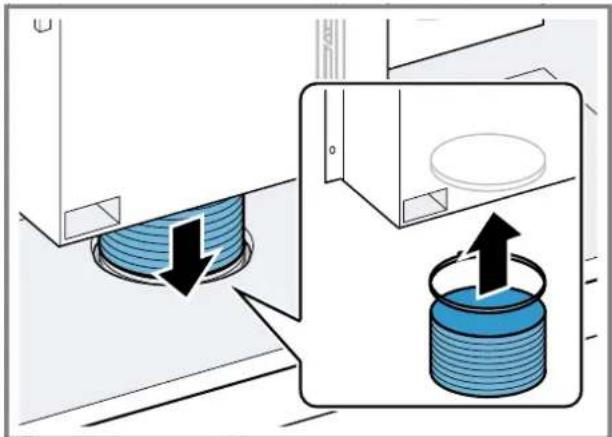

Verrohrung herstellen

1. Die Verrohrung so herstellen, dass der Flexschlauch bündig mit dem Schrankboden abschließt.

1. Bei Umluftbetrieb in der Sockelleiste des Möbels einen Luftauslass herstellen.

Einen Mindestquerschnitt des Luftauslasses von ca. 400 cm² vorsehen. Die Auslassöffnung in der Sockelblende so groß wie möglich ausführen, um den Luftzug und das Geräusch niedrig zu halten.

Geruchsfilter einbauen

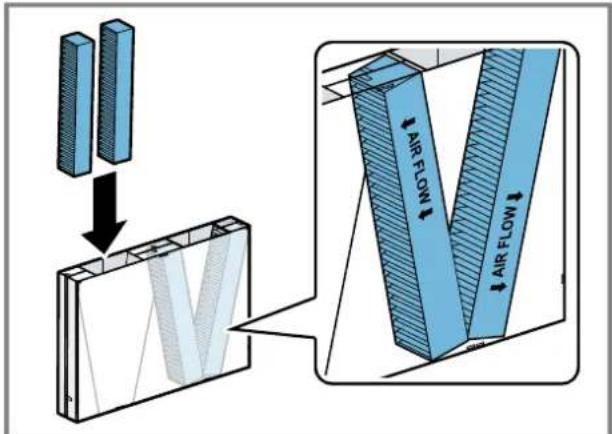

1. Die Geruchsfilter in die Geruchsfilterkassette einsetzen.

Die Geruchsfilter in korrekter Richtung einsetzen.

1. rücken.

√ Die Glasscheibe bewegt sich bis zur Hälfte abwärts und die Fettfilterkassetten werden nach oben transportiert.

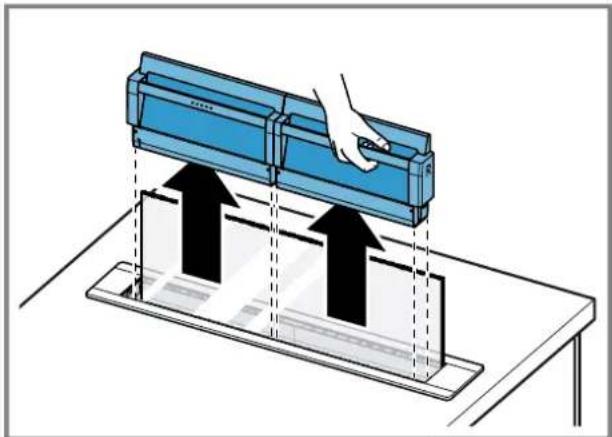

1. Die Fettfilterkassetten entnehmen.

1. Die Geruchsfilterkassette einsetzen.

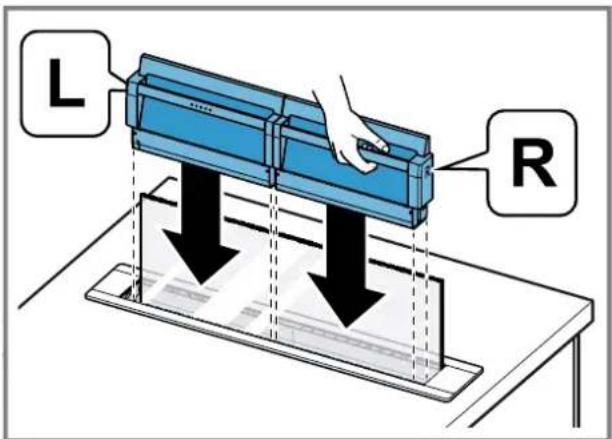

1. Die Fettfilterkassetten einsetzen.

1. ☑rücken.

- Die Glasscheibe und die Filterkassetten bewegen sich abwärts. - Die Klappe des Geräts schließt und das Gerät schaltet aus.

Filterkassetten reinigen

- Hinweis: Die Filterkassetten nicht im Geschirrspüler reinigen. Die Filterkassetten mit einem Schwammtuch und heißer Spüllauge reinigen.
