BRUKSANVISNING LC57970 SIEMENS

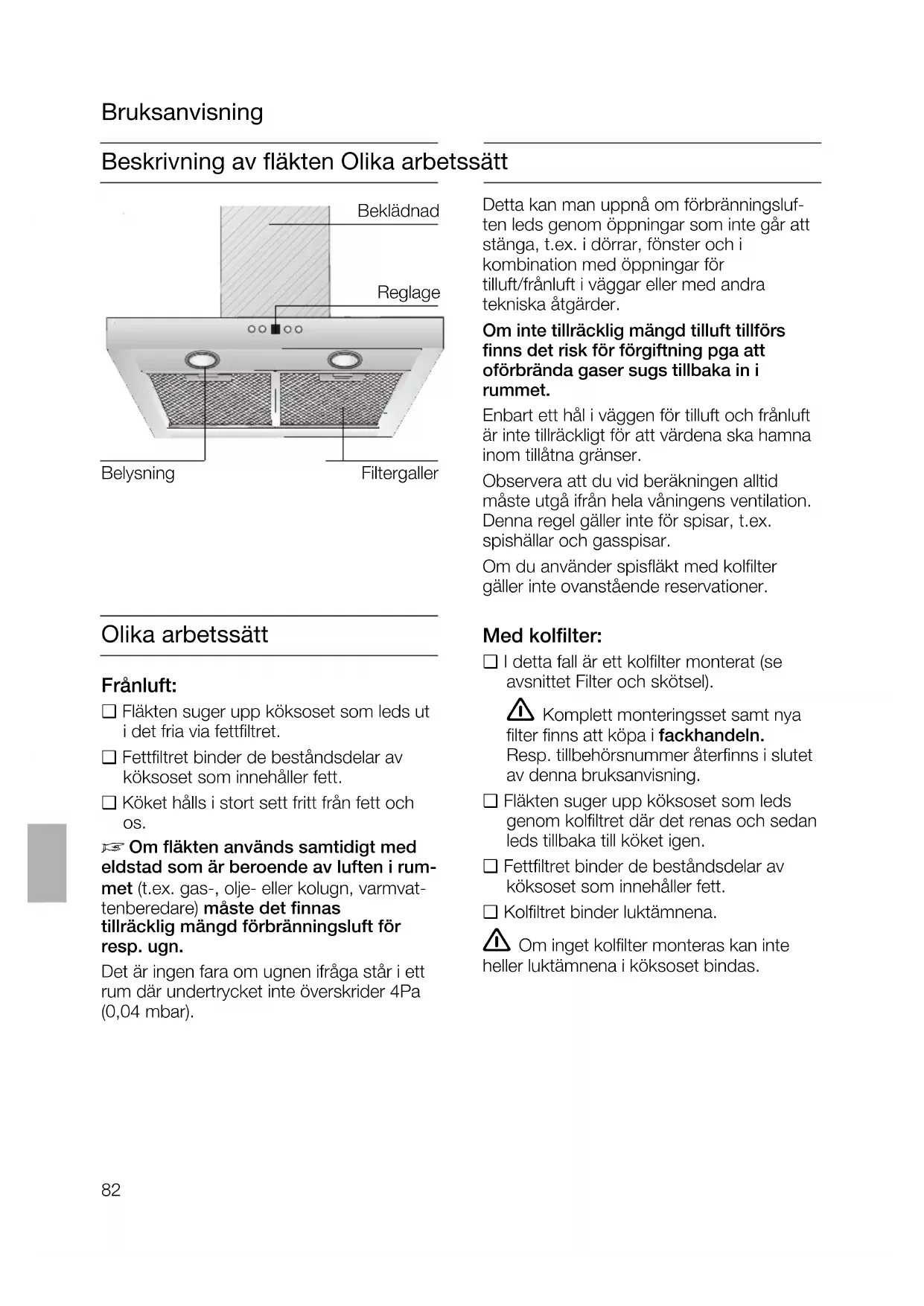

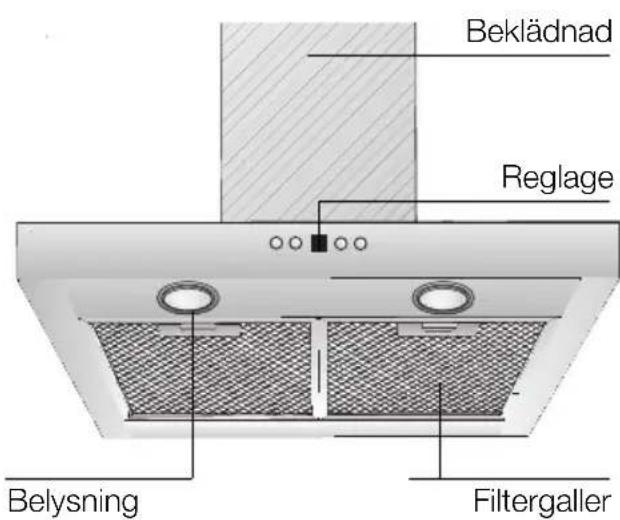

Beskrivning av fläkten Olika arbetssätt

Olika arbetssatt

Fränluft:

Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Koket halls i stort sett fritt fran fett och os.

F Om fläkten används samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) maste det finnas tillräcklig mangd forbranningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga stari ett rum dar undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppnà om Förbränningsluften leds genom öppninger som inte går att stänga, t.ex. i dorrar, fönster och i kombination med öppninger for tilluft/fränluft i vaggar eller med andra tekniiska Åtgårder.

Om inte tillräcklig mängd tilluft tillfors finns det risk for forgiftning pga att oforbranda gaser sugs tillbaka in i rummet.

Enbart ett hal i vaggen for tilluft och franluft ar inte tillrackigt for att vardena sca hamna inom tillata gnser.

Observera att du vid berakningen alltid
maste utgå ifrän hela vängengens ventilation.
Denna regel gäller inte for spisar, t.ex.
spishällar och gasspisar.

Om du anvander spisflakt med kolfilter galler inte ovanstående reservationer.

Med kolfilter:

I detta fall arett kolfilter monterat (se avsnittet Filter och skötsel).

Komplett monteringsset samtnya filter finns att kopa i fackhandeln. Resp. tillbehorsnummer Återfinns i slutet avenna bruksanvisning.
Fläkten suger upp köksoset som leds genom kolfiltret)daret renas och sedan leds tillbaka till koketigen.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Kolfiltret binder luktämnena.

Om inget kolfilter monteras kan inte heller luktamnena i koksoset bindas.

Obs!

Denna bruksanvisning gäller für flera olika varianter av ugnen. Därfor kan det tänkas att har finns beskrivningar av utrustning och Funktioner som inte finns på just din ugn.
Denna spisfläkt ar godkänd enligt gällande bestammelser.

Reparationer som inte utförts på att sakkunnigt sätt kan innebära stor fara for användaren.

Läs noga igenom hela bruksanvisningen innan ungnen används Första gangen. Här finns viktig information om sakerhet, användning, skötsel och vård.
Spara bruks- och monteringsanvisningen till den som ev. övertar ugnen after dig.

Ugnen fär inte användas om den är skadad.

Installation och idriftsattande fár endast utforas av fackman.

Om anslutningsledningen skadas maste den bytas ut av tillverkaren eller service aller av annan fackman. Detta for att undvika fara.

Se till att forpackningsmaterialet tas om hand på ett for miljon ratt satt (se monteringsanvisningen).

Denna fläkt är endast avsedd användas iett normalt hushäll.

Använd aldrig fläkten utan att lamporna sitter iskruvade.

Defekta lampor borgenast bytas. Detta for att undvika att resterande lampor blir overbelastade.

Använd aldrig spisfläktenutan fettfilter.

Overhettat matfett och olja kan latt sjalvantandas.

Häll därfor alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett erler olja, t.ex. pommes frites.

Flambera inte under spisfläkten.

Lagorna kan gora att fettfiltrn börjar brinna.

Gasspisens lager maste vara helt tackta av tillagningskarlen.
Spisfläkten fär bara under vissa omständigheter installereras over eldstad som drives med fast bransle (kol, trö o.dyl.). (Se narmare anvisningar i monterings-anvisingen.)

Gashällar / gassipar

Ha inte alla gasplattor på samtidigt under en langre tid (max. 15 minutes) i högsta lage eftersom det daß finns risik for brännskador om man råkar röra vid fläktens holje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt ar paslagna maste fläkten ställas in på maxläge.

Ràd vid fel

Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten.

(Förteckning über serviceverkstädter bifogas.)

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr.

FD

Fyll i uppgifterna fran typskylten redan nu i faltet ovan. Om du tar ut fettfiltrensyns typskylten inuti flakten.

Så anecdotes fläkten

Köksoset avlågsnas mest effektiv om du:

Startar flakten i samband med att du börjar tillagningen.
Stanger av flakten forst nagra minuter after det att du lagat fardigt maten.

Belysning:

Belysningen kan tandas aven om flakten ar avstangd.

Flakt - AvBelysning

Start:

Tryck pa tangenten+. Flakthastigheten okas ett steg.
Tryck pa tangenten Flakthastigheten sanks ett steg.

Stop:

Tryck pà tangenten 0.
eller:
Tryck upprepade ganger pa tangenten - tills flakten stangs av.

Intensivlage:

I intensivåget arbetar fläkten på högsta effekt.
Detta läge behövs endast under kort tid.
Tryck upprepade ganger pa tangenten + tills det star i teckenrutan.
□ Om duinte manuell stänger av intensivlågetkommen flakten automatiskt att after 10 minutes koppla ned till hastighet.

Filter och underhäll

Fettfilter:

Metallfettfiltret binder de bestandsdelar av koksoset som innehaller fett.

Allt eftersom filtret fylls med fetthaltiga amnen okar risken for antandning. Dessutom paverkas flaktens sugeffekt negativt.

Viktigt!

Genom att i god tid rengöra metallfettflictret forebyggs risken for brand i samband med fritering resp. stekning.

Rengora metallfettfiltren:

Vid normal användning (1 - 2 timmar varje dag) måste metallfettfiltren rengöras var 8 - 10 vecka.
Filtren kan rengöras i diskmaskin. Eventuellt kan metallen dà missfárgas nagot.

Viktigt!

Diska inte starkt nedsmutsade filter tillsammans med annat porslin.

Vid handisk: Låt filtren Först ligga i blöt i hett diskvatten. Borsta dem därefter ordentligt, skölj noga och låt dem dropptorka.

Filter och underhäll

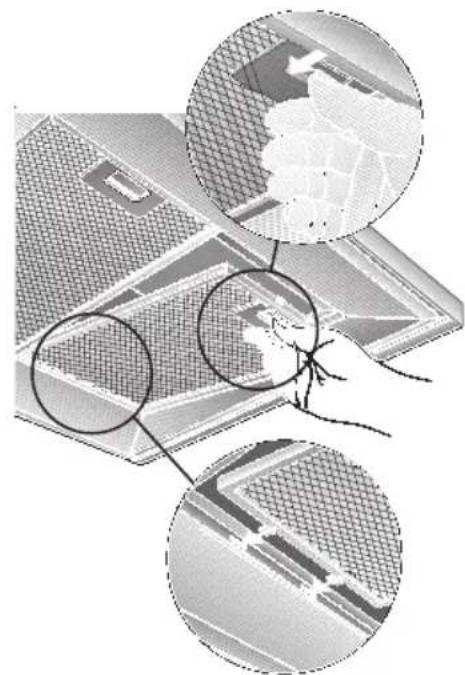

Ta ut / satta tillbaka metallfettfiltren:

Obs! Halogenlamporna maste vara slackta och kalla.

1. Tryck in lasmekanismen enligt pilen pa bild 1 och fäll ned filtret.

1. Rengör filtren.
2. Satt tillbaka de rengjorda filtren.

Kolfilter:

Kolfiltret binder luktämnena.

Obs!

Allt eftersom filtret fylls med fetthaltiga amnen okar risken for antandning. Dessutom paverkas flaktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt kolfilter forebyggs risken for brand i samband med fritering resp. stekning.

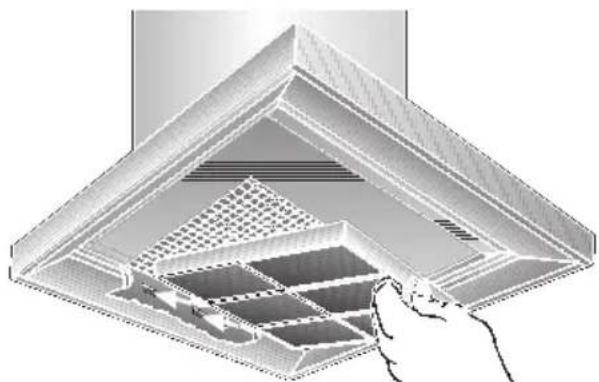

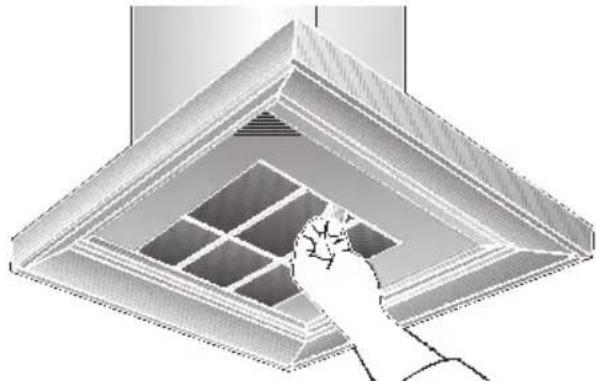

Satta in nytt kolfilter:

Obs! Halogenlamporna maste vara slackta och kalla.

1. Taut fettfiltrren (enligt tidigare beskrivning).

2. Satt in nytt kolfilter.

1. Tryck in fliken.
2. Satt tillbaka fettfiltrren (enligt tidigare beskrivning).

Obs! Halogenlamporna maste vara slackta och kalla.

1. Taut fettfiltren.
2. Tryck in fliken och ta ut kolfiltret nedat.

1. Satt tillbaka fettfiltren.

Byte av kolfilter:

Vid normal användning (1 - 2 timmar varje dag) maste kolfiltret bytas till nytt ca 1 gang per ar.
Nya kolfilter finns att kopa i fackhandeln (se Extra tillbehör).
Anvand endast originalfilter. Originalfilter ar en garanti for att flakten ske fungera optimalt.

Det gamla kolfiltret:

Kofilter innehaller inga giftiga ell skadliga amnen. De kan darrfor slangas med ovriga kokssopor.

Rengöring och skötsel Byta lampor

Dra alltid forst ut sladden ur vagguttaget eller skruva ur sakringen.

Rengör de delar av fläkten dukommen Åt i samband med rengöringen av fettfiltren. Därigenom forebygger du risiken for bränder samtidigt som fläkten kan fungera optimalt.
Använd varmt vatten med diskmedel i.
eller milt fönsterrengöringsmedel.
Skrapa inte av smuts som fastnatutan blotuppdet medvatrasa.
Använd inga starka rengöringsmedeel erer skursvampar som kan repa ytan.
- Ons! Använd inte Lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar.
Var försiktig! Ventilera koket ordentlich.
Ha ingen öppen eld i narheten.

Tangenterna rengörns med mjuk trasa fuktad i milt diskvatten. Tangenterna ar av plast. Använd)darfor aldrig rengöringsmedel for rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

Användett milt rengöringsmedelutan repande effekt avsett for rostfritt stål.
Ytorna rengörs i slipriktningen.
Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehällande sand, soda, syra eller klorider.

Ytor av aluminium och plast, lackerade ytor:

Använd en mjuk fönster-ller microfiberduk som inte luddar av sig.
Anvand inte torr torkduk.
Användett milt fönsterrengöringsmedel.
Använd inte starka rengöringsmedel,inte heller rengöringsmedel som innehäller syra eller lut.
Använd inte skurmedel.

1. Stäng av fläkten. Gör direfter fläkten strömlös antingen genom att dra ut stickkontakten ur vagguttaget aller vrida ur sakringen till fläkten.
   Halogenlampor blir mycket heta nar de lyser. Det finns risk for brannskador en lang stund after det att de stangts av.
2. Lossa ringen runt lampan med hjälp av en skruvmejsel e.dyl. enlicht.

1. Byt till ny halogenlampa (finns att kopa i handeln, 12 volt, max. 20 watt, sockel G4).

Obs! Tai lampan som pa. Tainte i lampan med fingrarna utan anvand en ren handduk.

1. Satt tillbaka lampringen.
2. Satt tillbaka stickkontakten i vagguttaget resp. vrid Åter i sakringen.

Obs! Om belysningen inte dà fungerar, kontrollera att du satt fast lamporna på rätt sätt.

Viktigt att veta

Gamla uttjantaprodukter ar inte vardelost avfall.
Om de fär tas om hand på miljörktigt satt kan värdefulla rámaterial Återvinnas.
Förstör den gamla fläkten innan den lämnas till skrotning.
Dennya flakten har skyddats av forpackningsmaterialet pa sin vag till dig. Samtiga material som anvants ar miljovänliga och kan aktervinnas.
Hör med dinCOMMUN ellertlokala renhällningsverket var du kan lamna forpackningsmaterialet sa att det tas om handpasta miljörktiga satt.
Fläkten har två olika arbetssätt: frånluft erler med kolfilter.
Spisfläkten ske alltid placeras mitt over häll/spis.
Minimiavstand mellan elektriska kokzoner och flaktens underkant: 550 mm
Fläkten fär monteras över eldstad for fast bränse endast om eldstaden har att slut etcke avtagbart skyddshölje och i enlighet med gällande bestammelser i resp. land. Denna inskränkning gäller ej für gasspis/-häll.
Juindre avstand mellan spisflakt och spis direccion storre risk for att det bildas vattendroppar pa flaktens undersida p.g.a. vattenanga.

Komplettenderande anvisningar vid montering over gasspis/-häll:

Om fläkten ska monteras over gasspis/-häll måste detta göras i enlighet med gällande bestämelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG for Tyskland).
Följ gällande anvisningar for montering av spisfläktar samt de monterings-anvisiningar tillverkaren av gassipisen/ -hallen lämnar.
Fläkten fär endast monteras med ena sidan mot högskap aller hög vagg. Minimiavständ 50 mm.
For gashaller galler att minsta avstand fran flaktens underkant till gallret som tillagningskarlet star pa sca vara: 650 mm, se bild 1.

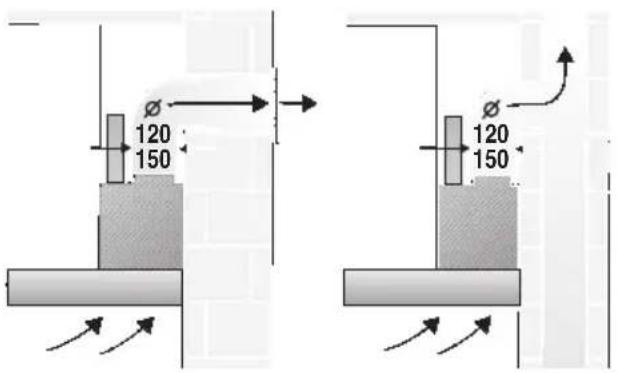

Fränluft

Den avgående luften leds via en ventilationstrumma uppät aller direkt ut i det fria.

Den avgående luften fär inte ledas ut i skorsten för rök erler avgas omenna är i Funktion ell en trumma som används for ventilation av rum)dardet stär en eldstad.

Gallande foreskrifter (t.ex. byggnorm) maste atfoljas betraffande hur den avgående luften far ledas ut.

Ar skorstenen inte langre i Funktion mastetillatelse inhamtas fran ansvarig sotare.

om flakten anvands samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje-ller kolugn, varmvattenberedare) maste det finnas tillracklig mangd forbranningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga stär iett rum där undertrycket inte överskrider 4 Pa (0,04 mbar).

Detta kan man uppnà om Förbränningsluften leds genom öppninger som inte går att stänga, t.ex. i dorrar, fönster och i kombination med öppninger for tilluft/fränluft i vaggar eller med andra tekniiska Åtgärder.

Om inte tillräcklig mängd tilluft tillfors finns det risk for förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hal i vaggen for tilluft och franluft ar inte tillrackigt for att vardena sca hamna inom tillatna granser.

Observera att du vid berakningen alltid maste utgå ifrän hela vängengens ventilation. Denna regel gäller inte for spisar, t.ex. spishällar och gasspisar.

Om du anvander spisflakt med kolfilter gäller inte ovanstående reservationer.

Så har fungerar fläkten mest effektiv:

Kort, slat imkanal.
Så få rörkrökar som möjlicht.
Så stor diameter som möjligt på rör och rörkrökar.

Långa, iced slata fränluftsrör, manga böjar eller for liters rordiameter gört att effekten inte blir optimal samtidigt som bullret ökar.

Runda kanaler:

Vi rekommenderar inre diameter 150 mm, dock minst 120 mm.

Platta kanaler maste ha likvardig inre area som runda.

Kanalerna bör inte ha nagra skarpa böjar.

120 mm ca. 113 cm
150 mm ca. 177 cm

Vid avvikande rordiameter:

Satt in tatningslister.

Vid franluft:

Sörj für tillräcklig ventilation!

Anslutning frånluftsslang 150 mm:

Fast roret direkt i kanalen.

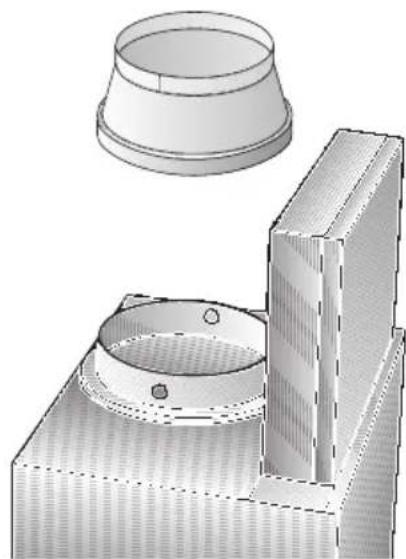

Anslutning frånluftsslang 120 mm:

Fast reducieringsstycket direkt i rorstosen.

Fast franluftsslangen i recuceringsstystcket.

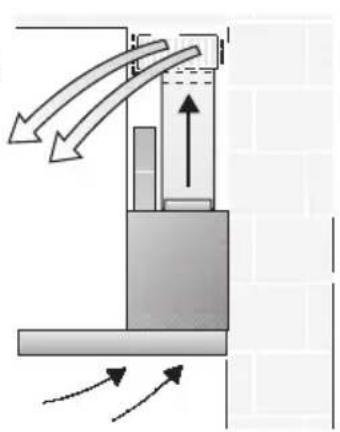

Kolfilter

• Om anslutning till husets ventilationskanal inte ar möglich.

Komplett
monteringsset finns att
kopa i fackhandeln.
Resp. tillbehors
nummer Återfinns i
slutet avenna bruks-anvising.

Färe monteringen

Förberedelsei väggen

Väggen måstevara plan och lodrät.
Pluggarna maste sitta fast ordentligt.

Viktikg:

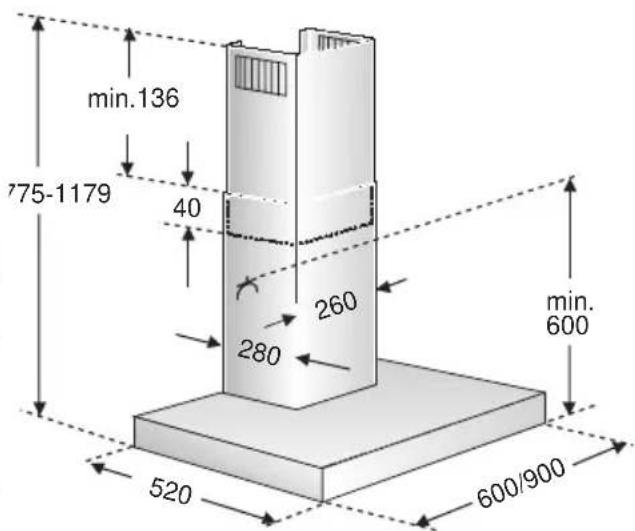

	Frånluft Kollieder
	19,560 cm	20,0
90 cm	22,0 22,5

Ratt till teknska andringar forbehalles

Elektrisk anslutning

Spisfläkten fär endast anslutas till att jordat vagguttag, forutsatt att detta ar installerat enligt gällande bestammelser och att stickproppen ar skyddad genom jordning.

Det jordade vagguttaget bör om möjigt installereras direkt bakom fläktbekländnaden enligt.

Elektriska data:

Uppgifterna finns på typskylten. Typskylten syns inuti fläkten om du tar ut filtrramen.

Färe reparationer: Gör alltid spisfläkten strömlös.

Anslutningsledningens langd: 1,30 m.

Om fast anslutning kravs:

Fast anslutning fär endast utforas av behörig elektriker.

Franskiljare maste anvandas. Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig franslagning. Dit hör LS-omkopplare och skyddsbrytare.

Om anslutningsledningen skadas maste den bytas ut av tillverkaren eller service aller av annan fackman. Detta for att undvika fara.

Spisfläkten ar avstörd enigt EUs bestämelser for radioavstörning

Montering

Fläkten ar avsedd att monteras i koksvagg.

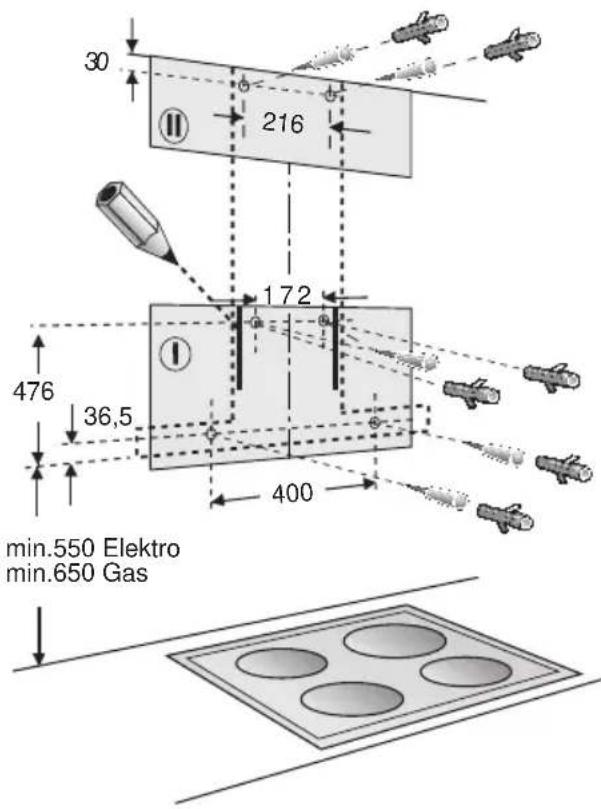

1. Ta bort fettfilter och lamphölje (se bruksanvisingen).
2. Rita en mittlinje på väggen från taket till fluktens undre kant.

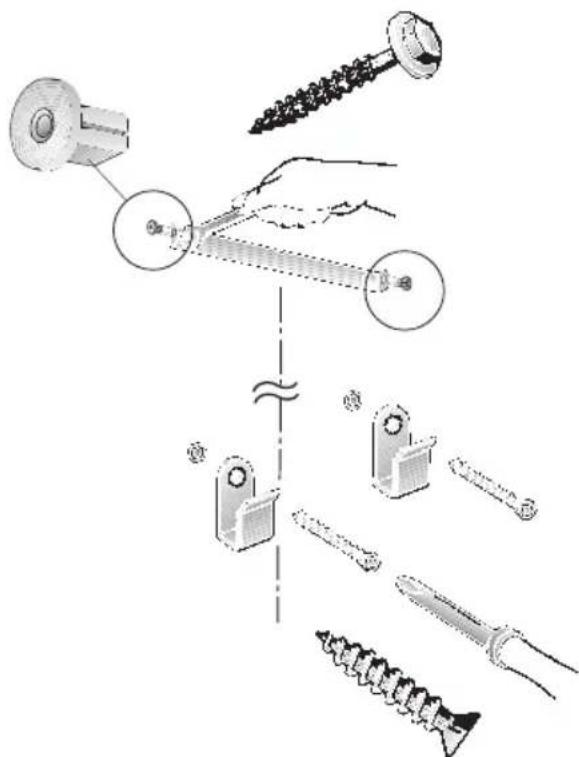

3. Markera med hjälp av mallen skruvarnas placering pa vöggen. Underlätt a ocks a arbetet genom att rita upp konturerna for upphängningsområdet.

Minsta avstand mellan spis/hall och flakt; elektrisk spis = 550 mm, gassisp = 650 mm. Mallens undre kant motsvarar flaktens undre kant.
4. Borra 4 hal for flakten och 2 hal (alla 8 mm for bekladnaden. Tryck in plugg.

Obs! Läs noga anvisningar für ev. extra tillbehör som ocksåcka monteras.

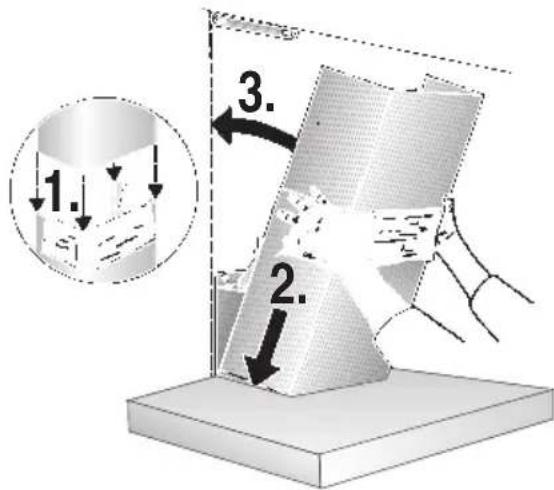

1. Satt fast de 2 bifogade distansbitarna i fästskenan till beklädnaden.
2. Skruva fast det övre samt de två nedre fästjärnen.

1. Hang fast flakten.
   Rikta flakten i höjdled och sidled med
   hjalp av justerskruvarna.

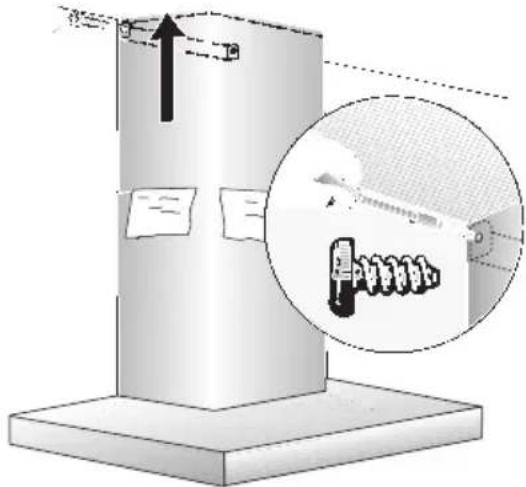

Montering

1. Dra ar den nedre skruvarna (sexkantskruvarna).
2. Fäst en bit täckfolie over varje hal på de 2 nedre fästskruvarna på skyddsgallret.

1. Satt samman rorkanalerna.

2. Koppla flakten till elnätet.

3. Dra loss skyddsfolien fran bekladnaden.

Var forsiktig sa att inte de kansliga ytorna i rostfritt stal skadas.

1. Skjut in den övre beklädnadsdelen (slitsen skara vara nedat) i den nedre.

Var forsiktig sa att det inte blir skrapmärken pa beklädnaden. Använd monteringsmallen for att skydda kanten pa beklädnadens underdel.

1. Dra forsiktigt den övre beklädnadsdelen uppåt och fåst den i sidorna med 2 skruvar i fästskenan.

1. Satt tillbaka fettfilter och lampholje (se bruksanvisningen).

Belysningen kan tennes när som helst, och när viften ikke er i bruk.

Skiffe av aktiv-kullfilter:

Ved normal drift (daglig 1 til 2 timer) ma aktiv-kullfilteret skiftes ut ca. 1 gang i Året.
Aktiv-kullfilter fas kjopt i faghandelen (se ekstra tilbehør).
- Bruk kun originalfilter.

Kast av aktiv-kullfilteret:

Aktiv-kullfilter inneholder icke skadestoffer. De kan f.eks. kastes i bosset.

Rengjøring og pleie

För du kaster det的游戏 apparatet, mA det gjores ubrukelig Först.

Det nye apparatet ditt har vaert beskyttet med emballasje pa veien til deg. Alle materialene som blir brukt er miljovennlige og kan resirkuleres. Hjelp til a bortskaffe emballasjen pa en miljovennlig mate.
