KÄYTTÖOHJE LC45620 SIEMENS

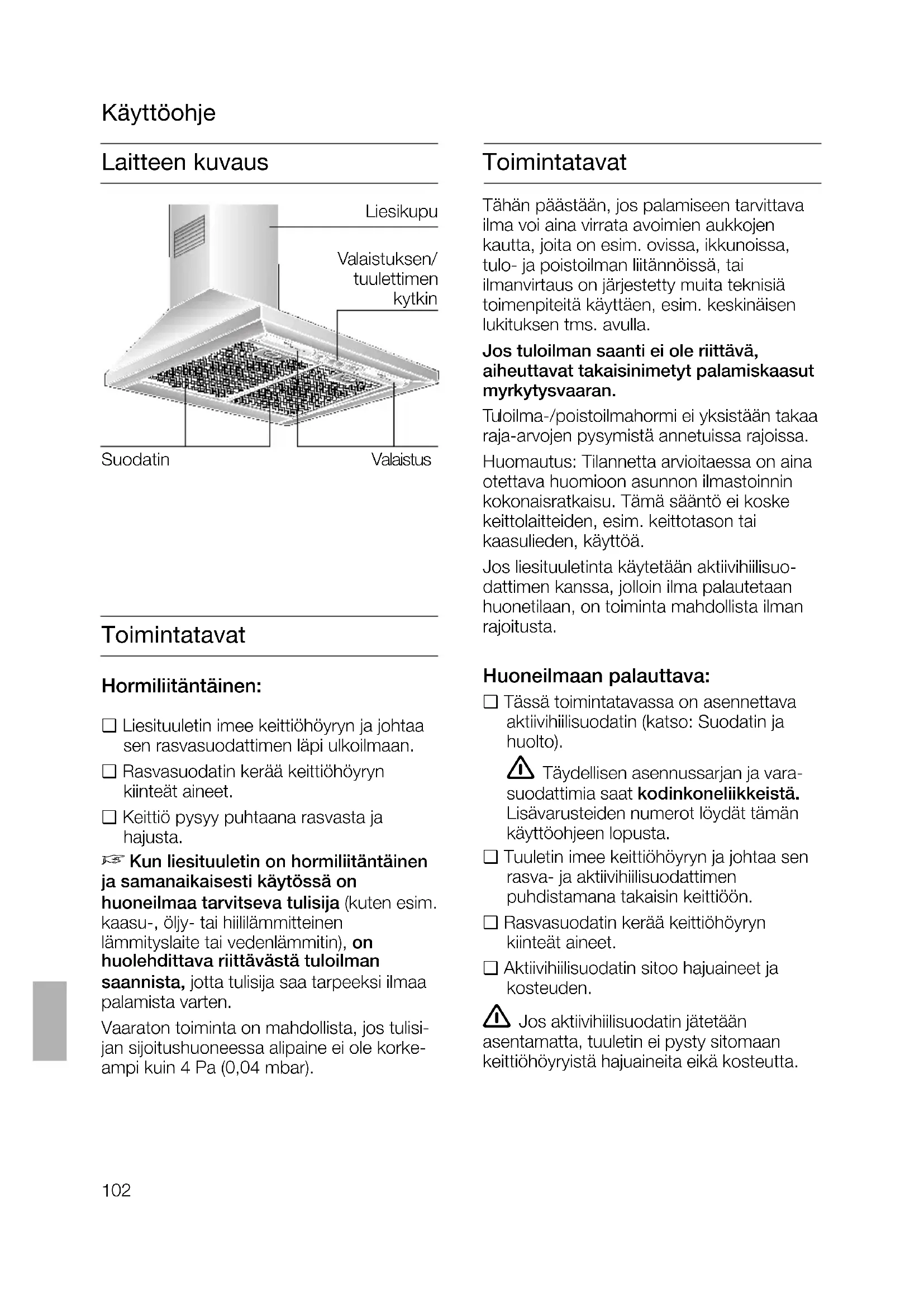

siden av holdevinkelen.102 Laitteen kuvaus Toimintatavat Hormiliitäntäinen: ❑ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan. ❑ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. ❑ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten. Vaaraton toiminta on mahdollista, jos tulisi- jan sijoitushuoneessa alipaine ei ole korke- ampi kuin 4 Pa (0,04 mbar). Käyttöohje Valaistus Valaistuksen/ tuulettimen kytkin Suodatin Liesikupu Toimintatavat Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla. Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran. Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä. Jos liesituuletinta käytetään aktiivihiilisuo- dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta. Huoneilmaan palauttava: ❑ Tässä toimintatavassa on asennettava aktiivihiilisuodatin (katso: Suodatin ja huolto). Täydellisen asennussarjan ja vara- suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta. ❑ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihiilisuodattimen puhdistamana takaisin keittiöön. ❑ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. ❑ Aktiivihiilisuodatin sitoo hajuaineet ja kosteuden. Jos aktiivihiilisuodatin jätetään asentamatta, tuuletin ei pysty sitomaan keittiöhöyryistä hajuaineita eikä kosteutta.103 Ennen ensimmäistä käyttöä Tärkeitä ohjeita:❑ Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista,että kaikki tässä kuvatut ominaisuudet javarusteet eivät koske hankkimaasi laitetta.❑ Tämä liesituuletin vastaa sähkölaitteitakoskevia turvallisuusohjeita.Korjauksia saa suorittaa vain alan ammattimies.Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteenkäyttäjälle suuria vaaroja.Tärkeitä ohjeita:❑ Lue huolellisesti käyttöohjeet, ennen kuinkäytät uutta laitetta.Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.❑ Säilytä hyvin käyttö- ja asennusohjeet,jotta laitteen mahdollinen uusi omistajavoi tutustua niihin. Häiriöt Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).Ilmoita soittaessasi: E-n:o FD Merkitse numerot ylläoleviin ruutuihin.Numerot löydät liesituulettimen sisäosantyyppikilvestä, kun suodatinritilä on irrotettu. Älä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa. Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).Kaasulla toimivat keittotasot / liedet Paloturvallisuuden ja palovammojen ehkäisemisen vuoksi älä käytä kaikkia kaasulla toimivia keittoalueita samanaikaisesti maksimiteholla pidemmänaikaa (max. 15 minuuttia). Kun liesituuletin on asennettu kaasulla toimivan keittotason yläpuolelle, kytke liesituuletin maksimiteholle, jos käytät samanaikaisesti vähintään kolmea kaasullatoimivaa keittoaluetta. Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön. Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies. Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katsoAsennusohje). Tämä liesituuletin on tarkoitettu vain kotitalouskäyttöön. Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa. Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi. Liesituuletinta ei saa käyttää ilman rasvasuodatinta. Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan.Käytä siksi öljyä tai rasvaa ruoan, esim.ranskan perunoiden, valmistukseen vain valvonnan alaisena. Älä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran ! rasvasuodattimessa.104 Liesituulettimen käyttö Suodattimet ja huolto Rasvasuodatin: Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia. Suodattimet ovat vaikeasti syttyvää metallia. Huom.! Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä. Tärkeää: Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa. Metallisen rasvasuodattimen puhdistus: ❑ Normaalin toiminnan yhteydessä (1 – 2 tuntia päivittäin) on metallinen rasvasuodatin puhdistettava 8 – 10 viikon välein. ❑ Voit pestä suodattimen astianpesu- koneessa. Suodattimen väri saattaa tällöin hieman muuttua. Tärkeää: Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa. ❑ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi. Näin keittiöhöyry poistuu tehokkaimmin: ❑ Käynnistä tuuletin alkaessasi valmistaa ruokaa. ❑ Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen. Käynnistys: ❑ Työnnä oikeanpuoleinen liukukytkin haluamasi tuuletustehon kohdalle. Kytkeminen toiminnasta: ❑ Työnnä oikeanpuoleinen liukukytkin takaisin asentoon 0. Valaistus: ❑ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

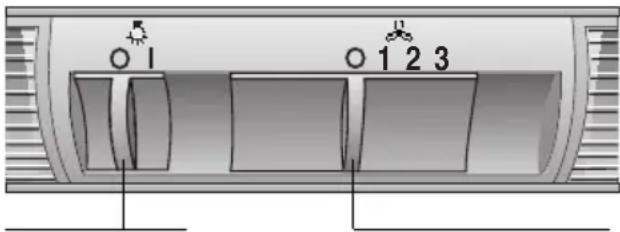

Valaistus pois/päälle Tuuletusteho1.

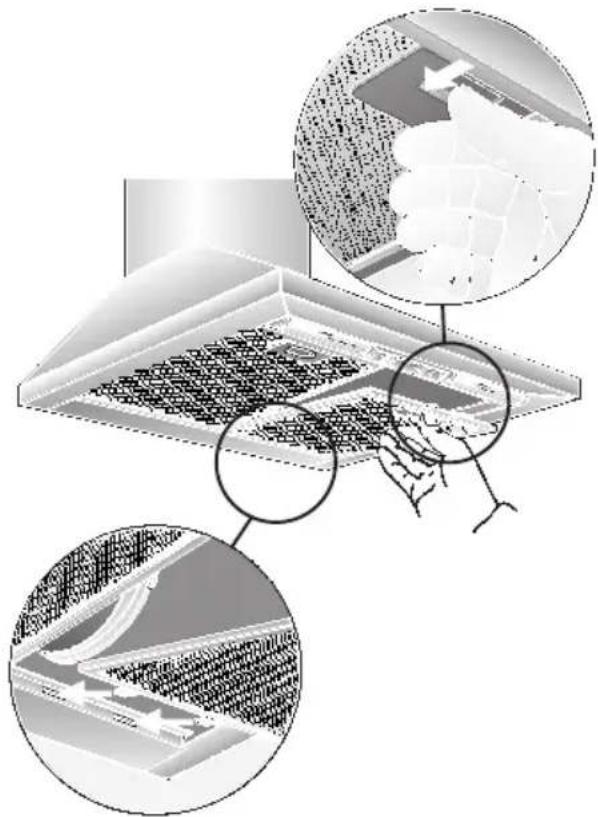

Suodattimet ja huolto Metallisen rasvasuodattimen irrotus ja kiinnitys:

1. Paina rasvasuodattimien lukitsinta nuolen

suuntaan ja irrota suodattimet.

3. Kiinnitä rasvasuodattimet (katso

Metallisten rasvasuodattimien irrotus ja kiinnitys). Irrotus: Irrotus tapahtuu päinvastaisessa järjestyksessä. Aktiivihiilisuodattimien vaihto: ❑ Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa. ❑ Aktiivihiilisuodattimia saat alan liikkeistä (katso lisävarusteet). ❑ Käytä ainoastaan alkuperäisiä suodattimia. Ne takaavat parhaan mahdollisen toiminnan. Käytöstä poistettujen aktiivihiilisuodattimien hävittäminen: ❑ Aktiivihiilisuodattimissa ei ole haitallisia aineita. Ne voi hävittää yhdessä muiden kotitalousjätteiden kanssa.

2. Puhdista rasvasuodattimet.

3. Kiinnitä puhtaat suodattimet takaisin

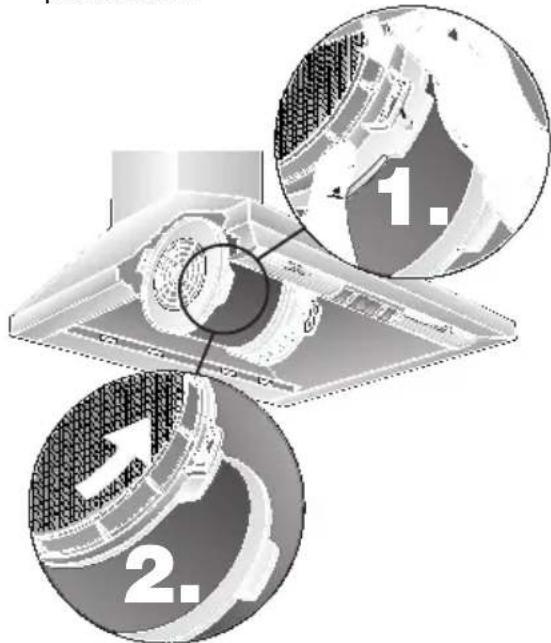

paikoilleen. Kiinnitys:

1. Irrota rasvasuodattimet (katso metallisten

rasvasuodattimien irrotus ja kiinnitys).

2. Aseta liesituulettimen moottorin oikealle

ja vasemmalle puolelle aktiivihiilisuodatin ja kierrä suodatinta, niin että se lukkiutuu paikoilleen.

Rasvasuodatin: Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia. Huom.! Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä. Tärkeää: Kun vaihdat aktiivihiilisuodattimen säännölli- sesti, vältyt palovaaralta, jonka friteeraami- sen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus saattaa aiheuttaa.106 Lamppujen vaihto

1. Kytke liesituuletin pois päältä ja irrota

sähköverkosta vetämällä verkkopistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

2. Irrota rasvasuodattimet

(katso Suodattimet ja huolto).

3. Irrota lampun suojus yläkautta

4. Vaihda lamppu (tavallinen hehkulamppu

max. 40 W, kanta E14).

5. Kiinnitä lampun suojus takaisin

6. Kiinnitä rasvasuodattimet takaisin

7. Kytke liesituuletin verkkovirtaan

panemalla pistoke pistorasiaan tai kytkemällä virta sulakkeesta. Puhdistus ja hoito Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta. ❑ Puhdista rasvasuodattimien puhdistuk- sen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena. ❑ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan- pesuaineella. ❑ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla. ❑ Älä käytä hankaavia puhdistusaineita tai sieniä. ❑ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta. Puhdista liukukytkin ainoastaan pehmeällä, kostealla pyyhkeellä pyyhkimällä (mieto pesuliuos). Älä käytä teräksen puhdistusaineita liukukytkimen puhdistamiseen. Teräspinnat: ❑ Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. ❑ Puhdista vain hiontasuunnassa. Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla! Alumiini- ja muovipinnat: ❑ Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa. ❑ Älä käytä kuivia pyyhinliinoja. ❑ Käytä mietoa ikkunanpesuainetta ❑ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita. ❑ Älä käytä hankaavia puhdistusmenetelmiä.107 Tärkeitä ohjeita Asennusohje: Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita: Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI). Noudata voimassaolevia asennus- määräyksiä ja kaasulaitteiden valmistajien asennusohjeita. Asenna liesituuletin siten, että ainoa- staan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyyys 50 mm. Kaasulla toimivat keittoalueet: keittotason pinnan ja liesituulettimen välillä tulee olla tilaa vähintään: 650 mm, kuva 1. Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön. Tee käytöstä poistettu laite käyttökelvotto- maksi ennen hävittämistä. Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta. Liesituuletinta voi käyttää hormiliitäntäi- senä ja huoneilmaan palauttavana. Asenna liesituuletin aina keittotason keskikohdan yläpuolelle. Sähkölieden keittotason ja liesituuletti- men välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1. Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja. Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.108 Ennen asennusta Toiminta hormiliitäntäisenä Poistoilma johdetaan ylös ilmanvaihto- hormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit). Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä. Mikäli poistoilma johdetaan käyttämät- tömänä olevaan savu- tai ilmanvaihto- hormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten. Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar). Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla. Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran. Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasu- lieden, käyttöä. Jos liesituuletinta käytetään aktiivihiilisuo- dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta. Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

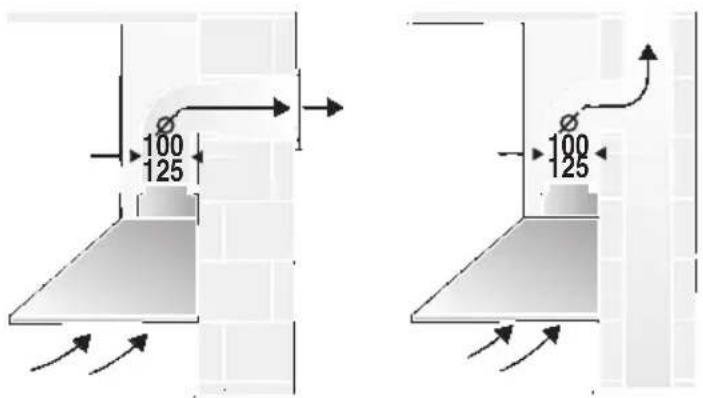

Ennen asennusta ❑ Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala. Niissä ei saa olla jyrkkiä käännöksiä. l 100 mm n. 178 cm

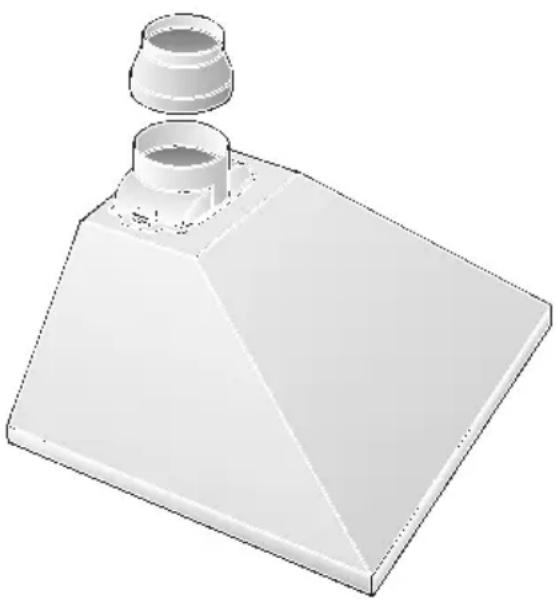

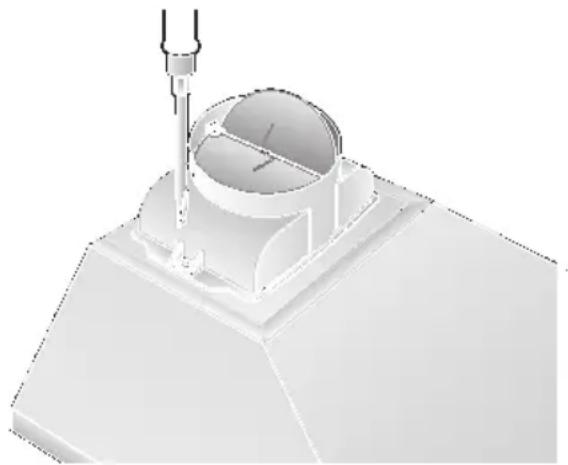

❑ Jos putken halkaisija on erilainen: käytä tiivistenauhaa. ❑ Hormiliitännässä on huolehdittava riittävän tuloilman saannista. Poistoilmaputken liitäntä l 125 mm: ❑ Kiinnitä poistoilmaputki suoraan asennuskaulukseen. Poistoilmaputken liitäntä l 100 mm: ❑ Kiinnitä supistuskappale (toimituksen mukana tai saatavissa alan liikkeistä) asennuskaulukseen ja kiinnitä tähän poistoilmaputki. Hormiliitännässä on syytä asentaa sulkuläppä, jos sitä ei ole poistoputkessa. Jos sulkuläppä ei kuulu laitteen toimituk- seen, niin niitä on saatavissa alan liikkeistä. Sulkuläpän asennus: ❑ Kiinnitä sulkuläppä asennuskaulukseen. Molempia läppiä pitää pystyä liikuttamaan hieman joustaen ylöspäin. Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta. Liesituulettimen paras mahdollinen teho: ❑ Lyhyt sileä poistopukti. ❑ Mahdollisimman vähän mutkia. ❑ Halkaisijaltaan isot putket ja loivat mutkat. Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy. ❑ Pyöreät putket: Suositeltava sisähalkaisija 125 mm, vähintään kuitenkin 100 mm.110 Sähköliitäntä Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista. Sähkötiedot: Sähkötiedot löytyvät laitteen sisäosan tyyppikilvestä kun suodatinkehys on poistettu. Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta. Liitäntäjohdon pituus: 1,30 m. Kun liitäntä on kiinteä: Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja. Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet. Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä. Ennen asennusta Toiminta huoneilmaan palauttavana

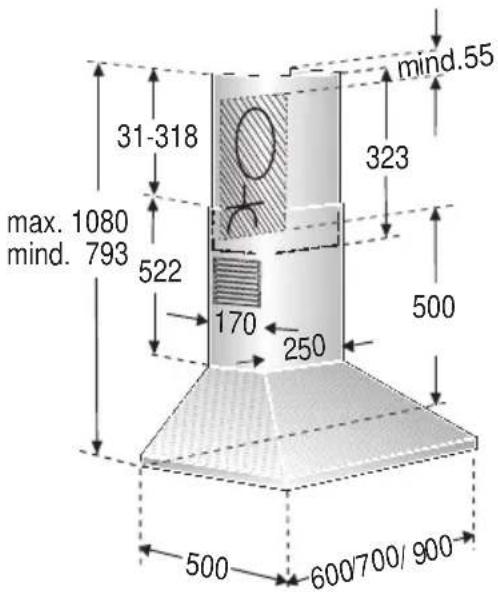

❑ Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihiilisuo- datinta. Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta. Seinän esivalmistelut ❑ Seinän tulee olla tasainen ja pystysuora. ❑ Huolehdi, että tulpat on kiinnitetty kunnolla seinään. Paino kiloissa Poistoilma Kiertoilma 12,560 cm 70 cm 13,5 13,0 14,0 90 cm 13,9 14,9 Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.111 Asennus Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet

2. Merkitse seinään keskiviiva katosta

liesituulettimen alareunaan.

3. Merkitse seinään ruuvien paikat

asennusmallin avulla. Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai 650 mm (kaasuliedet). Asennusmallin ala- reuna vastaa liesituulettimen alareunaa.

4. Poraa 5 reikää liesituuletinta varten ja

4 reikää hormisuojusten kulmarautoja varten (l 8 mm) ja paina tulpat reikiin Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

5. Kiinnitä ruuveilla 2 kulmarautaa

hormisuojuksia varten ylös ja alas.

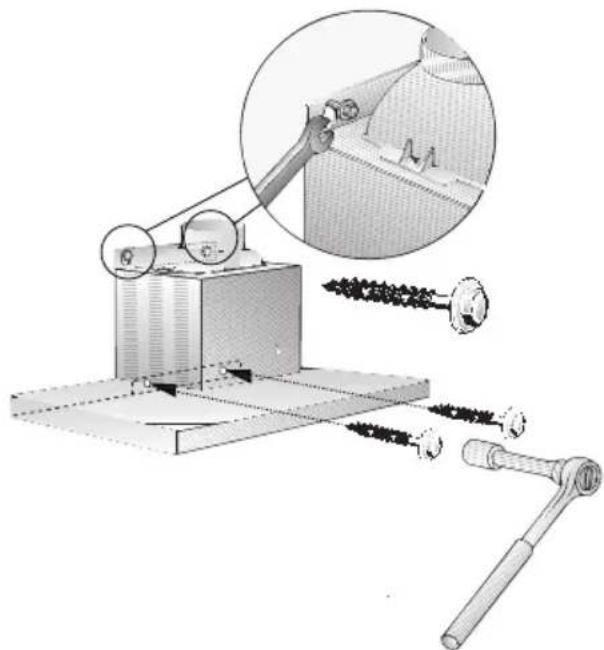

6. Kierrä kiinni keskimmäinen ruuvi (ilman

aluslevyä) niin, että ruuvin kannan ja seinän välillä on tilaa n. 5 mm. Ruuvia käytetään asennusapuna liesituulettimen kiinnityksessä.

7. Ripusta liesituuletin ruuvien varaan.

08. Kierrä kiinni muut 4 ruuvia aluslevyjä

käyttäen Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.

❑ Irrota suojakalvo kummastakin hormisuojuksesta. Varo vaurioittamasta arkoja pintoja.

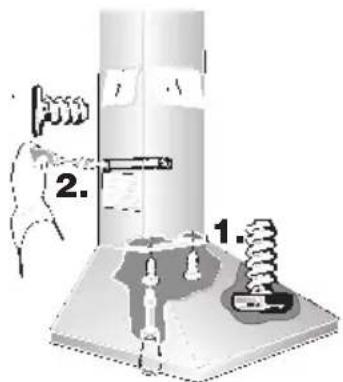

12. Kiinnitä ylempi hormisuojus sivusta

kulmarautaan 2 lyhyellä ruuvilla.

09. Tee putkiliitäntä.

10. Tee sähköliitäntä.

13. Aseta alempi hormisuojus

liesituulettimen päälle ja kiinnitä alakautta liesituulettimeen 2 pitkällä ruuvilla. Varo, ettei pinta naarmuunnu paikoilleen työnnettäessä, aseta esim. asennusmalli alemman hormisuojuksen reunan päälle suojaksi. Kiinnitä sen jälkeen hormisuojus sivusta kulmarautaan 2 lyhyellä ruuvilla. Suorista hormisuojus ennen ruuvien kiristämistä.

14. Kiinnitä rasvasuodattimet takaisin

paikoilleen (katso Käyttöohje).
