BRUKSANVISNING LC45620 SIEMENS

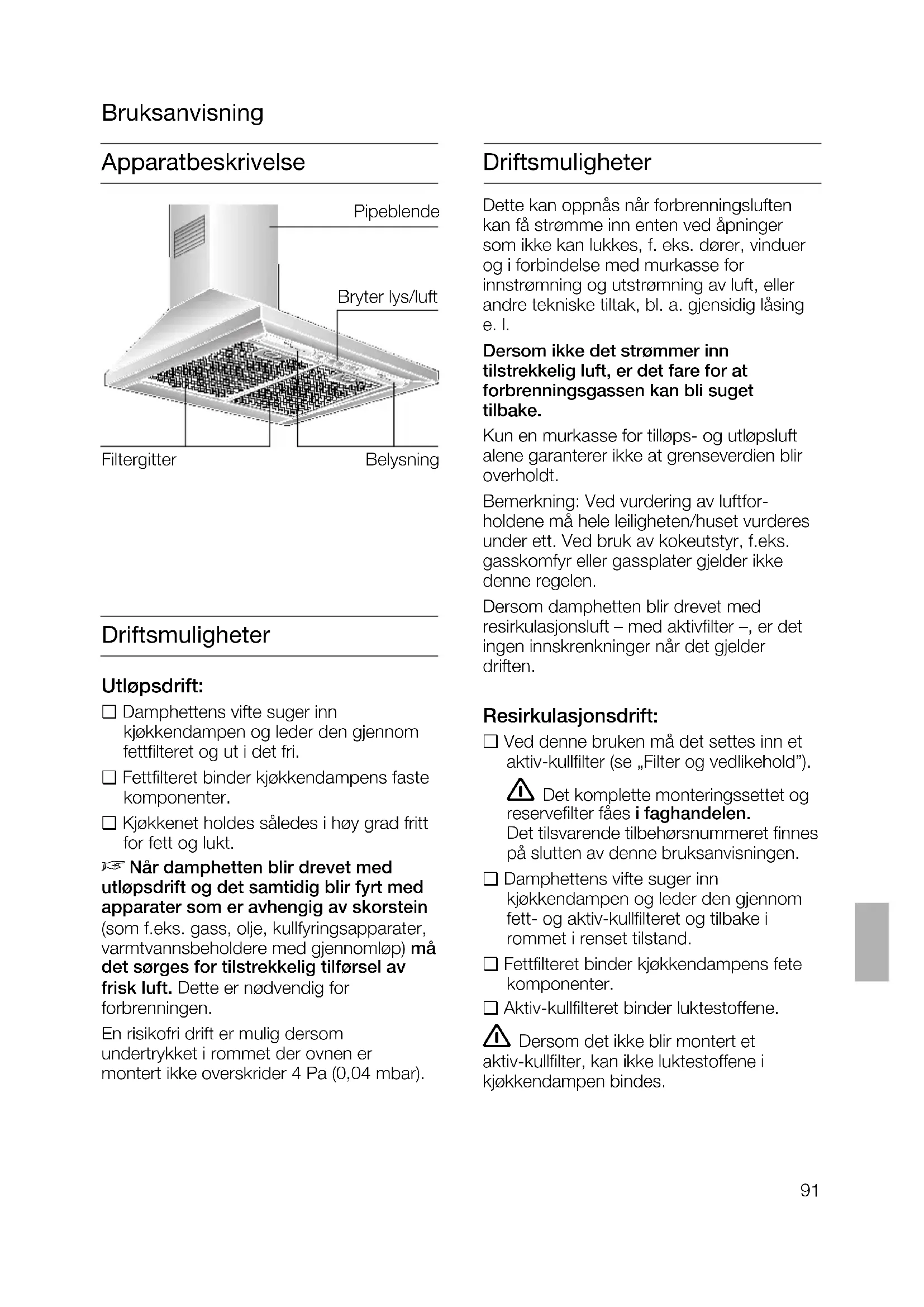

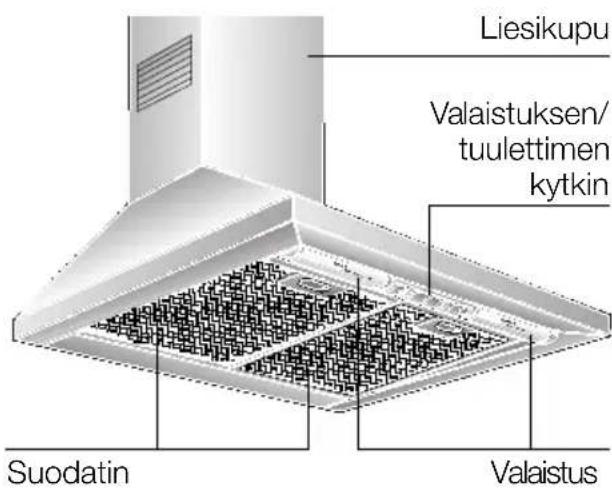

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen. En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar). Bruksanvisning Belysning Bryter lys/luft Filtergitter Pipeblende Driftsmuligheter Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l. Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake. Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt. Bemerkning: Ved vurdering av luftfor- holdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen. Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften. Resirkulasjonsdrift: ❑ Ved denne bruken må det settes inn et aktiv-kullfilter (se „Filter og vedlikehold”). Det komplette monteringssettet og reservefilter fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen. ❑ Damphettens vifte suger inn kjøkkendampen og leder den gjennom fett- og aktiv-kullfilteret og tilbake i rommet i renset tilstand. ❑ Fettfilteret binder kjøkkendampens fete komponenter. ❑ Aktiv-kullfilteret binder luktestoffene. Dersom det ikke blir montert et aktiv-kullfilter, kan ikke luktestoffene i kjøkkendampen bindes.92 Før første gangs bruk Viktige henvisninger:❑ Denne bruksanvisningen gjelder for flereutførelser av maskinen. Det er mulig at enkelte utstyrskjennetegnblir beskrevet som ikke gjelder for dinmaskin.❑ Denne damphetten tilsvarer de gjeldendesikkerhetsbestemmelsene.Reparasjoner må kun utføres av autoriserte fagfolk.Dersom det blir foretatt ikkefagmessige reparasjoner på apparatet, kan dette føre til alvorligefarer for brukeren.Viktige henvisninger:❑ Før du tar det nye apparatet i bruk, børdu lese bruksanvisningen omhyggelig.Den inneholder viktige informasjoner omsikkerhet såvel som veiledning i bruk ogvedlikehold av stekeovnen.❑ Vennligst oppbevar bruksanvisningen ogmonteringsanvisningen på et sikkertsted, eventuelt for en senere ny eier. Forstyrrelser Ved eventuelle spørsmål eller forstyrrelserbør du ringe til kundeservice. (se liste over servicesenter).Når du ringer, vennligst oppgi: E-nr. FD Skriv opp apparatets nummer i felteneovenfor. Numrene finnes på typeskiltet påinnsiden av damphetten når du tar avfiltergitteret. Kokeplaten må alltid være dekket av kasseroller. Bruken av damphetten er kun begrenset tillatt over en komfyr/ovn for fastebrennstoffer (kull, tre o.l.)(se monteringsanvisningen).Gassplater / Gasskomfyr Ikke bruk alle gassplatene samtidig over et lengre tidsrom (max. 15 min.) medhøyeste varmestyrke, ellers kan det oppståfare for forbrenning dersom du berører overflaten på komfyren hhv. fare for skadepå damphetten. Ved drift av en damphetteover gass kokeplater må hetten skrues påhøyeste trinn dersom tre eller flere kokeplater er i drift. Dersom stekeovnen skulle være skadet på noen måte, må den ikke brukes. Tilkopling og igangsetting må kun foretas av en fagmann. Når tilkoplingsledningen på dette apparate er skadet, må det skiftes ut avprodusenten eller av kundeservice eller enannen kvalifisert person, for å unngå at detoppstår fare. Kvitt deg med emballasjen på en forskriftsmessig måte (se monterings-anvisningen). Denne damphetten er kun beregnet for bruk i husholdningen. Damphetten må kun brukes når det er skrudd inn pærer. Defekte lyspærer bør skiftes ut straks, for å unngå at de andre pærene blir overbelastet. Damphetten må aldri brukes uten fettfilter. Overopphetet fett eller olje kan lett selvantennes. Derfor må retter med fett eller olje, f. eks. frityrstekte poteter, bare tilberedesunder oppsyn. Flambér aldri under damphetten. Det kan oppstå brannfare på grunn av ! oppstigende flammer.93 Betjening av damphetten Filter og vedlikehold Fettfilter: For å binde kjøkkendampens faste fete komponenter brukes det metall-fettfilter. Filtermatten består av material som ikke brenner. NB!: Ved øket fettinnhold øker også brennbar- heten og ytelsen til damphetten minsker. Viktig: Ved rengjøring av filteret i rett tid kan du unngå brannfare som oppstår på grunn av overoppheting ved steking eller fritéring. Rengjøring av metall-fettfilteret: ❑ Under normal bruk (1 til 2 timer hver dag) skal metall-fettfilteret renses hver 8. til hver 10. uke. ❑ Metall-fettfilteret kan vaskes i oppvaskmaskinen. En viss fargeskifting kan derved oppstå. Viktig: Et sterkt smusset fettfilter bør ikke vaskes sammen med annet servise. ❑ Ved rengjøring for hånd må filtermatten bløtes opp i varmt oppvaskvann. Deretter må den børstes, skylles ut grundig og dryppes av. Kjøkkendampen kan fjernes virkningsfullt ved: ❑ å slå på damphetten ved begynnelsen av kokingen. ❑ å slå av damphetten først noen minutter etter at kokingen er ferdig. Innkopling: ❑ Skyv den høyre skyvebryteren på det ønskede viftetrinnet. Utkopling: ❑ Skyv den høyre skyvebryteren tilbake til 0. Belysning: ❑ Belysningen kan tennes når som helst, også når viften ikke er i bruk.

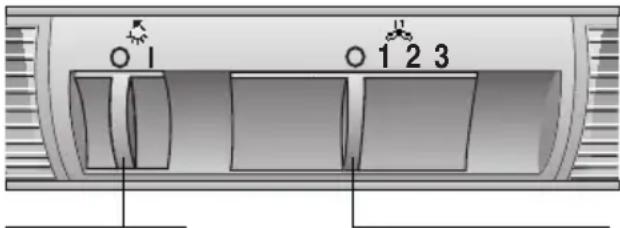

Belysning Av/På Viftetrinn94 Filter og vedlikehold Uttaking og innsetting av metall-fettfilter:

1. Trykk på knappen på fettfilteret i pilens

retning og klaff det av.

3. Monter fettfilteret (se uttaking og

innsetting av metall-fettfilter). Uttaking: Uttakingen skjer i motsatt rekkefølge. Skift av aktiv-kullfilter: ❑ Ved normal drift (daglig 1 til 2 timer) må aktiv-kullfilteret skiftes ut ca. 1 gang i året. ❑ Aktiv-kullfilter fåes i faghandelen (se ekstra tilbehør). ❑ Bruk kun originalfilter. Derved blir det garantert en optimal funksjon. Kast av gamle aktiv-kullfiltre: ❑ Aktiv-kullfintre inneholder ingen skadelige stoffer. De kan kastes i det vanlige bosset.

2. Rengjør fettfilteret.

3. Sett det rengjorte filteret inn igjen.

1. Ta fettfilteret ut (se montering og

demontering av metall-fettfilter).

2. Sett inn et aktiv-kullfilter til høyre og

Aktiv-kullfilter: Binder luktstoffene ved resirkulasjons- drift. NB!: Ved øket fettinnhold øker også brennbar- heten og ytelsen til damphetten minsker. Viktig: Dersom aktiv-kullfilteret blir skiftet ut i rett tid, forebygges det at det oppstår brannfare på grunn av overoppheting under frityrkoking eller steking.95 Rengjøring og pleie Pass på at apparatet blir gjort strømløs ved å trekke ut støpselet eller ved å kople ut sikringen. ❑ Ved skifte av fettfilter (se filter og vedlikehold) må også de stedene i damphetten som er tilgjengelige rengjøres for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt. ❑ Ved rengjøringen av damphetten må det brukes varmt oppvaskvann eller vindusvaskemiddel. ❑ Ikke forsøk å skrap inntørket smuss vekk, men bløt det opp med en fuktig klut. ❑ Ikke bruk skurende vaskemiddel eller svamper som lager riper. ❑ Henvisning: Ikke bruk alkohol (sprit) på kunststoff-flatene, det kan oppstå matte flekker. Forsiktig: Kjøkkenet må luftes grundig, ingen åpen flamme. Skyvebryteren må kun rengjøres med en myk, fuktig klut (mildt oppvaskvann). Ikke bruk stålrengjøringsmiddel for skyvebryteren. Overflater av rustfritt stål: ❑ Bruk et egnet rengjøringsmiddel for ståloverflater. ❑ Rengjør kun i den retningen hvor slipingen er foretatt. Rustfrie ståloverflater må ikke rengjøres med svamper som lager riper og heller ikke med pussemidler som inneholder sand-, soda-, syre- eller klor! Aluminiums- og Kunststoffoverflater: ❑ Bruk en myk vindus- eller mikrofiberklut som ikke loer. ❑ Ikke bruk helt tørre kluter. ❑ Bruk et mildt vindusrengjøringsmiddel. ❑ Ikke bruk aggressive rengjøringsmidler som inneholder syre eller lut. Skifte av lyspærer

1. Slå av damphetten og gjør apparatet

strømløs ved å trekke ut støpselet eller skru ut sikringen.

2. Ta ut fettfilteret (se filter og vedlikehold).

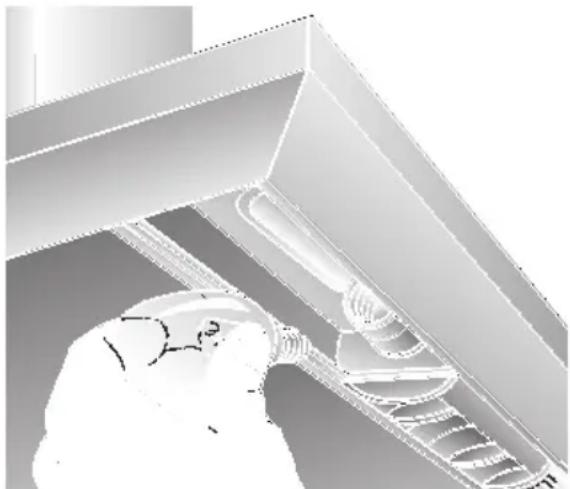

3. Trekk lampeglasset ut av lyslisten oppe.

4. Skift ut lampen (bruk vanlige lamper som

finnes i handelen, max. 40 Watt, sokkel E 14).

5. Sett inn lampeglasset igjen.

6. Sett inn fettfilteret igjen.

7. Sett støpselet inn igjen eller skru

sikringen på igjen96 Viktige henvisninger Monteringsanvisning: Tilleggshenvisninger ved gasskomfyrer: Ved monteringen av gass kokeplater må det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI). Det må tas hensyn til de respektive gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater. Dampviften må være montert kun på den ene siden ved et høyt skap eller en høy vegg. Avstanden må være minst 50 mm. Minste avstand ved gass kokeplater mellom overkant av holderen for grytene og underkanten av damphetten: 650 mm, fig. 1. Gamle apparater er ikke verdiløst avfall. Ved miljøvennlig bortskaffing kan det gjenvinnes verdifulle råstoffer. Før du kaster det gamle apparatet, må det gjøres ubrukelig først. Det nye apparatet ditt har vært beskyttet med emballasje på veien til deg. Alle materialene som blir brukt er mil- jøvennlige og kan resirkuleres. Hjelp til å bortskaffe emballasjen på en miljøvennlig måte. Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser. Damphetten kan brukes med utløps- eller resirkulasjonsdrift. Damphetten må alltid monteres over midten av komfyren. Minsteavstanden mellom komfyr og underkant av damphetten: 550 mm, fig. 1. Over et ildsted for faste brennstoffer hvor det er fare for brann (p.g.a. gnist- dannelse), er det kun tillatt å montere en damphette dersom ildstedet har en lukket, ikke avtakbar avdekning, og dersom de til enhver tid gyldige forskriftene i det respektive landet blir overholdt. Dette gjelder ikke for gasskomfyr og gass-kokeplater. Jo mindre avstanden er mellom damphetten og kokeblussene, jo større en mulighetene for at det kan danne seg dråper på undersiden av damphetten på grunn av den oppstigende vanndampen.97 Før montasjen Utløpsdrift Luften ledes oppover gjennom en luftsjakt eller direkte ut i det fri gjennom et hull i ytterveggen.

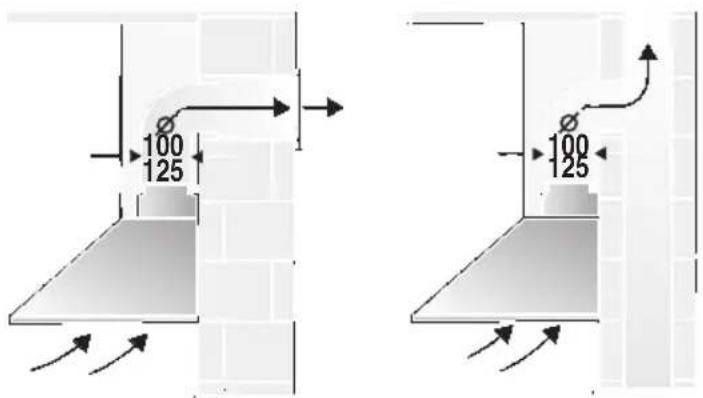

Utløpsluften må ikke ledes inn i en skorstein hvor det er røk eller avgass eller inn i en sjakt hvor det er plassert fyringsanlegg. Angående utleding av luft, må det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f. eks. Fylkets tekniske byggvesen). Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, må det innhentes tillatelse fra brannvesenet.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen. En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l. Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake. Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt. Bemerkning: Ved vurdering av luftfor- holdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen. Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften. Skal avluften ledes gjennom ytter- veggen, bør det brukes en teleskop- murboks.

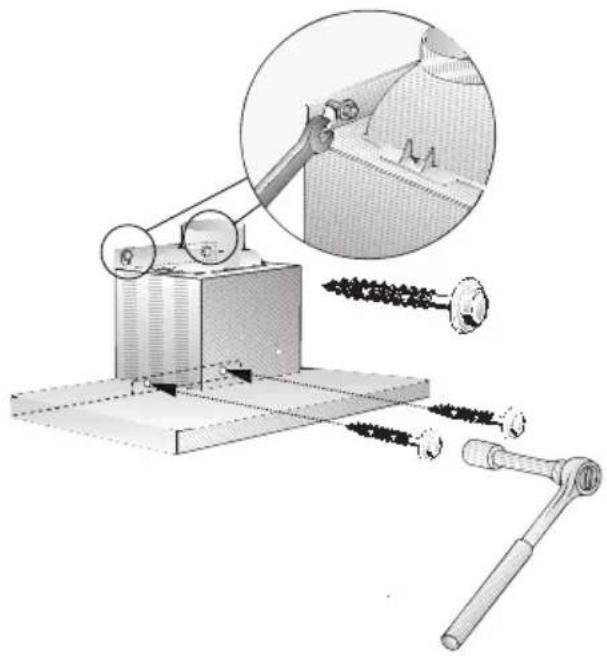

❑ Med aktiv kullfilter dersom det ikke er mulig for utløps- drift. Det komplette monteringssettet fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen. Forberedelse av veggen ❑ Veggen må forløpe loddrett og jevnt. ❑ Det må sørges for at ekspansjons- hylsene sitter godt fast. Vekt i kg: Utløp Resirkulasjon 12,560 cm 70 cm 13,5 13,0 14,0 90 cm 13,9 14,9 Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholdes.100 Montasje Damphetten er beregnet for montasje i kjøkkenveggen.

3. Med hjelp av sjablonen risses

underlagsskive) som monteringshjelp for damphettefestet inntil det er 5 mm igjen.

14. Sett fettfilteret inn igjen

(se Filter og vedligeholdelse).

3. Fjern lampetildækningen ved at trykke

7. Strømtilførslen genoprettes igen enten

l 125 mm yakl. 113 cm
