Caractéristiques Techniques	Hotte de cuisine ROBLIN Ice Cube2, type îlot, extraction à l'air extérieur, moteur puissant.
Dimensions	Largeur : 90 cm, profondeur : 60 cm, hauteur : réglable selon installation.
Débit d'air	Débit maximal de 800 m³/h pour une aspiration efficace des odeurs.
Niveaux de puissance	3 niveaux de puissance + mode intensif pour une aspiration rapide.
Éclairage	Éclairage LED intégré pour une meilleure visibilité lors de la cuisson.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Utilisation	Commandes électroniques avec affichage LED pour une utilisation intuitive.
Maintenance	Filtres à nettoyer régulièrement, entretien du moteur recommandé tous les 2 ans.
Sécurité	Système de sécurité intégré pour éviter les surchauffes, conforme aux normes CE.
Informations Générales	Garantie de 2 ans, service après-vente disponible, installation par un professionnel recommandée.

FOIRE AUX QUESTIONS - Ice Cube2 ROBLIN

Comment nettoyer les filtres de la hotte ROBLIN Ice Cube2 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude avec un détergent doux. Laissez-les tremper pendant environ 30 minutes, puis rincez à l'eau claire et laissez sécher complètement avant de les remettre en place.

Pourquoi ma hotte ROBLIN Ice Cube2 ne s'allume-t-elle pas ?

Vérifiez d'abord si la hotte est branchée à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre, contactez le service après-vente.

Quel est le niveau sonore de la hotte ROBLIN Ice Cube2 ?

La hotte ROBLIN Ice Cube2 a un niveau sonore qui varie entre 40 et 65 dB en fonction de la vitesse de ventilation sélectionnée.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de commande situé à l'avant de la hotte pour ajuster la puissance d'aspiration. Il y a généralement plusieurs niveaux de vitesse à choisir.

Quelle est la durée de vie des ampoules de la hotte ROBLIN Ice Cube2 ?

Les ampoules de la hotte ont une durée de vie d'environ 2000 heures. Si elles s'éteignent, il est recommandé de les remplacer par des ampoules de type similaire.

Comment installer la hotte ROBLIN Ice Cube2 ?

Pour l'installation, suivez le manuel d'utilisateur fourni. Assurez-vous de fixer la hotte à une hauteur recommandée de 65 à 75 cm au-dessus de la surface de cuisson et de la brancher à une source d'alimentation appropriée.

La hotte ROBLIN Ice Cube2 émet-elle des odeurs désagréables ?

Si vous remarquez des odeurs, cela peut être dû à des filtres encrassés. Nettoyez ou remplacez les filtres et assurez-vous que la hotte est correctement ventilée.

Quelle est la garantie de la hotte ROBLIN Ice Cube2 ?

La hotte ROBLIN Ice Cube2 est généralement garantie 2 ans à partir de la date d'achat, mais veuillez vérifier les conditions spécifiques de votre revendeur.

MODE D'EMPLOI Ice Cube2 ROBLIN

12c 2 Viti 2,9 x 6,5

12f 4 Viti M6 x 10

12g 4 Viti M6 x 80

12h 4 Viti 5,2 x 70

12p 10 Viti M4x10

22 4 Rondelle øi 6,4

23 4 Dadi M6

Q.tà Documentazione

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

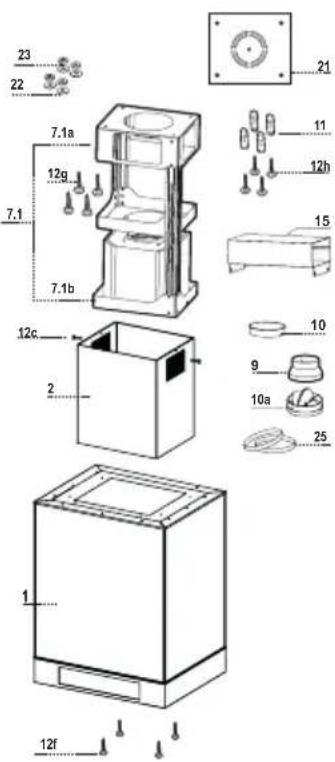

Composants

Réf. Q.té Composants du produit

1 1 Corps de hotte comprenant : commandes, éclairage, filtres

2 1 Conduit télescopique constitué de :

2.1 1 Conduit supérieur

2.2 1 Conduit inférieur

7.1 1 Treillis télescopique avec aspirateur, constitué de :

7.1a 1 Treillis supérieur

7.1b 1 Treillis inférieur

9 1 Bride de réduction ø 150 - 120 mm

10 1 Bride 0 150

10a 1 Buse avec clapet ∅ 150

11 2 Vitres latérales

12 2 Vitres frontales

13 4 Éléments d'angle bloque-vitre

15 1 Raccord de sortie de l'air

25 2 Colliers serre-tube

Réf. Q.té Composants d'installation

7.1.1 2 Étriers bloque-vitre latéraux

7.1.2 2 Étriers bloque-vitre centraux

11 4 Chevilles ø 10

12c 2 Vis 2,9 x 6,5

12f 4 Vis M6 x 10

12g 4 Vis M6 x 80

12h 4 Vis 5,2 x 70

12p 10 Vis M4x10

21 1 Gabarit de perçage

22 4 Rondelles ∅ 6,4

23 4 Écrous M6

Q. té Documentation

1 Guide d'utilisation

* Dimensions pour hotte en version aspirante.
** Dimensions pour hotte en version filtrante.

Perçage Plafond/Étagère et Fixation Treillis

PERÇAGE PLAFOND/ETAGERE

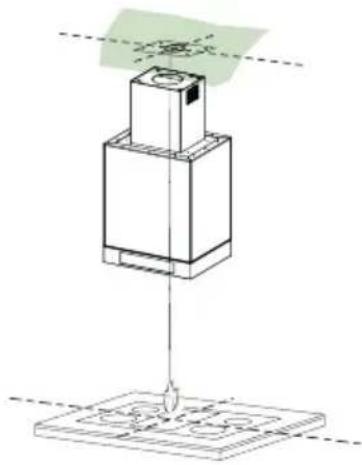

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
  • Marquer les centres des Trous du Gabarit.

• Percer les trous qui ont été marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7 mm.
• Passage du Câble électrique d'Alimentation: 10 mm.
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.

- Visser deux vis en les croissant et en laissant 4-5 mm. de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.
• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis 12h, fournies avec l'appareil.
  • pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
  • pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

Fixation du treillis

Si on souhaite régler la hauteur du treillis, opérer comme suit :

• dévisser les deux vis qui fixent le conduit supérieur et l'enlever du treillis (par le haut) ;
• dévisser les huit vis métriques unissant les deux colonnes situées sur les côtés du treillis ;
• Régler le treillis à la hauteur voulue et revisser les huit vis ;
• Introduire le conduit supérieur par le haut et le laisser libre sur le treillis ;
• Soulever le treillis, encastrer les fentes sur les vis et faire coulisser jusqu'au fond ;
• Serrer les deux vis et visser les deux autres vis fournies.

Avant de serrer définitivement les vis, il est possible d'effectuer des réglages en déplaçant le treillis, en veillant à ce que les vis ne sortent pas du logement de la fente de réglage.

• La fixation du treillis doit être sûre, aussi bien du point de vue du poids de la hotte qu'en ce qui concerne les sollicitations causées par des poussées occasionnelles sur les côtés de l'appareil après le montage. Après la fixation, vérifier la bonne stabilité de la base du treillis en cas de sollicitations diverses.
• Si le plafond n'est pas suffisamment robuste pour soutenir le poids de l'appareil, l'installateur devra le renforcer en posant des plaques et des contre-plaques qu'il lui faudra accrocher à des structures plus résistantes.

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible au choix de l'installateur.

Branchement avec un tube de 150

• Insérer la buse avec clapet 10a ø 150.
• Fixer le tuyau à l'aide des Colliers de serrage serre-tube 25 fournis avec l'appareil.

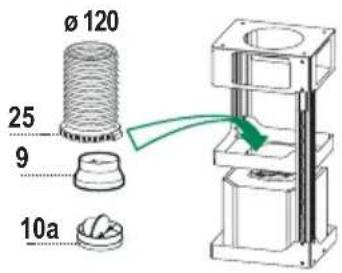

Branchement avec un tube de 120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10a.
• Fixer le tuyau à l'aide des Colliers de serrage serre-tube 25 fournis avec l'appareil.
• Retirer les éventuels filtres anti-odeur au charbon actif.

Ø 150 25 10a

Ø 120 25 9 10a

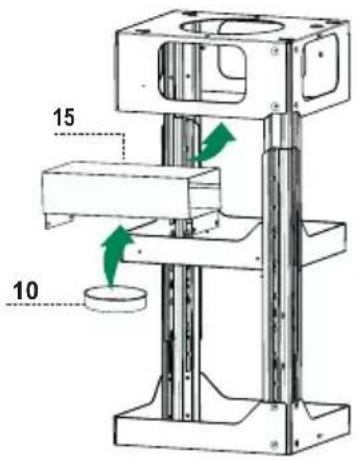

Sortie air version Recyclage

• Fixer le raccord 15 au Treillis à l'aide des 4 Vis fournies avec l'appareil.
• Bloquer la bride 10 dans le trou inférieur de le raccord 15.
• Joindre la sortie d'air de la hotte avec la bride placée sous la rallonge par un tuyau rigide ou flexible 150 (le choix est de l'installateur).

15 10

Montage du conduit et fixation du corps de la hotte

- Introduire le conduit supérieur avec les fentes vers le haut en cas d'installation de la hotte en version filtrante ou avec les fentes vers le bas en cas d'installation en version aspirante et le fixer dans la partie supérieure au raccord du conduit supérieur avec les vis 12c (2,9 x 9,5) fournies.

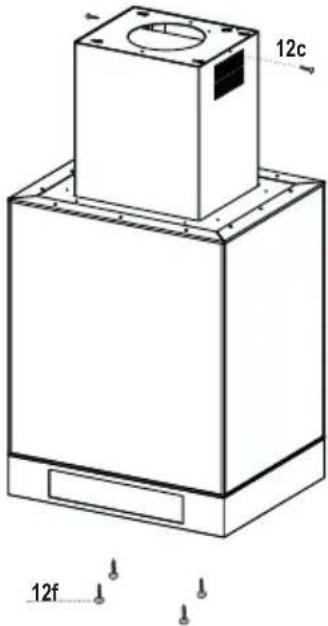

Version filtrante

- S'assurer que le raccord d'évacuation de l'air 15 coïncide avec la grille de la conduite de fumées ;

- si ce n'est pas le cas, enlever le conduit et ajuster la position du raccord d'évacuation de l'air 15 puis remonter les pièces comme décrit précédemment.

Avant de fixer le corps de la hotte au treillis :

- ouvrir le panneau aspirant en le tirant ;

- dégager le panneau du corps de la hotte en faisant coulisser le levier de l'axe de fixation ;

• retirer les filtres à graisses du corps de la hotte ;

• retirer les éventuels filtres anti-odeur au charbon actif ;

- enfin, fixer par dessous, avec les 4 vis 12f fournies, le corps de la hotte au treillis prévu.

12c 12f

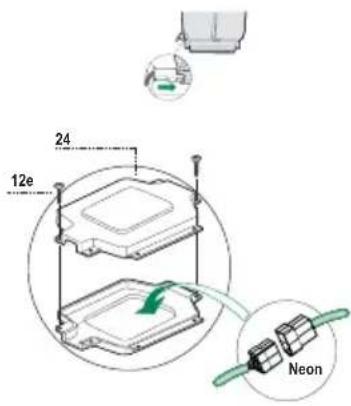

BRANCHEMENTS ÉLECTRIQUES

- Raccorder la hotte au secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm ;

- ouvrir le panneau aspirant et les filtres à graisses et s'assurer que le connecteur du câble électrique est correctement branché dans la prise de l'aspirateur ;

- exécuter les branchements des connecteurs ;

- de l'intérieur, ouvrir le couvercle du boîtier de connexion électrique Neon 24 en dévissant les vis ;

- brancher le connecteur libre à celui qui est déjà présent dans le boîtier de connexion Neon, refermer le couvercle et monter le boîtier à l'endroit prévu ;

- pour la version filtrante, monter le filtre au charbon actif contre les odeurs ;

- remonter les filtres à graisses et le panneau aspirant.

24 12e Neon

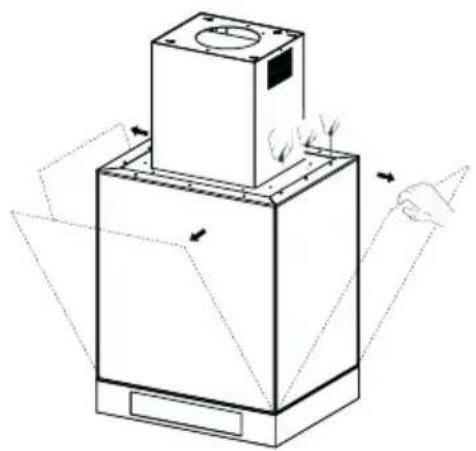

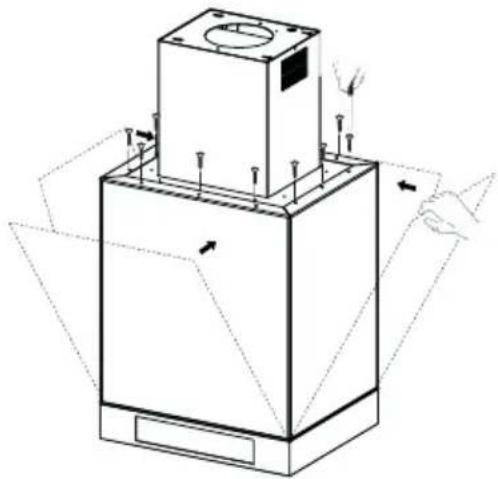

Montage des vitres

- Monter les vitres latérale sur le bâti (d'abord la partie inférieure puis la partie supérieure) et la fixer au moyen de l'étrier bloque-vitre 7.1.1 en utilisant les vis 12p fournies ;

- monter les éléments d'angle bloque-vitre sur la vitre frontale, la monter sur le capot (d'abord la partie inférieure puis la partie supérieure) et la fixer au moyen de l'étrier bloque-vitre frontal 7.1.2 en utilisant les vis 12p fournies.

Touche	Fonction	Affichage
A Allume et éteint le moteur d'aspiration à la dernière vitesse d'utilisation.		Indique la vitesse de réglage.
B Réduit la vitesse d'exercice. Les segments allumés diminuent.
C Augmente la vitesse d'exercice. Les segments allumés augmentent.
D Active le régime intensif à partir de n'importe quelle vitesse, même avec le moteur éteint ; ce régime est réglé sur une durée de 10 minutes, au terme de laquelle le système retourne à la vitesse réglée précédemment. Idéale en cas de fortes fumées de cuisson.		Clignote I et les segments sur l'afficheur sont tous allumés.Pour désactiver, appuyer sur la touche.
E Active le moteur à une vitesse qui permet une aspiration de 100 m^3/h pendant 10 minutes toutes les heures ; puis le moteur s'arrête.		Affiche 24 et les segments qui sont tous allumés sur l'afficheur s'éteignent un à un de façon cyclique.Pour désactiver, appuyer sur la touche.
F Active l'arrêt automatique avec un délai de 30 minutes. Permet d'éliminer les odeurs résiduelles. Peut être activé à partir de n'importe quelle position ; pour désactiver, presser la touche ou éteindre le moteur.		Affiche le symbole d'une horloge qui clignote.Pour désactiver, appuyer sur la touche.
G Exécute la remise à zéro de l'alarme de saturation des filtres quand on presse la touche pendant environ 2 secondes.		Au bout de 100 heures de fonctionnement, affiche le symbole de la goutte pour signaler la saturation des filtres métalliques.Au bout de 200 heures de fonctionnement, affiche C pour signaler la saturation des filtres au charbon actif.
H Allume et éteint l'éclairage (spots). Allume et éteint les néons quand on presse la touche pendant 2 secondes.

Commande de blocage du clavier : il est possible de bloquer le clavier, par exemple pour effectuer le nettoyage de la vitre, quand le moteur et l'éclairage de la hotte sont éteints.

Appuyer sur la touche D (intensive) pendant 5 secondes environ pour activer ou désactiver le blocage du clavier, qui est toujours confirmé par un bip sonore et une animation sur la barre du moteur de l'afficheur.

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

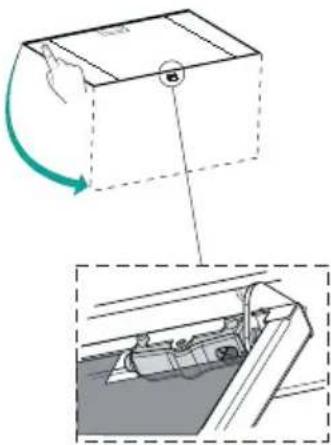

• Ouvrir le Confort Panel, en tirant ce dernier.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.
• En aucun cas, le confort panel ne doit être lavé au lavevaisselle.
• Le nettoyer à l'extérieur à l'aide d'un chiffon humide et d'un détergent liquide neutre.
• Le nettoyer également à l'intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d'eau; ne pas utiliser des substances abrasives.
• Lorsque l'opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l'ouverture.

Filtres à graisse métalliques

Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole Goutte s'affiche ou au moins tous les 2 mois environ, voire plus souvent, en cas d'utilisation particulièrement intensive.

Rétablissement du signal d'alarme

- Appuyer sur la touche G pendant au moins 2 secondes.

Nettoyage des filtres

• Ouvrir le panneau Confort.

- Retirer les filtres, un à un, en les poussant vers l'arrière du groupe tout en les tirant vers le bas.

- Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier.)

- Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.

• Refermer le panneau Confort.

Il ne peut être ni lavé ni récupéré, il faut le changer quand le symbole C s'affiche ou au moins tous les 4 mois. Il faut tout d'abord activer le signal d'alarme.

Activation du signal d'alarme

• Pour les hottes en version filtrante, l'alarme indiquant la saturation des filtres doit être activée au moment de l'installation ou ultérieurement.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche E pendant 5 sec. environ, jusqu'à ce que les deux derniers segments et toute la ligne en pointillés de la barre Moteur s'allument sur l'afficheur.
• Relâcher la touche E, l'icône "Horloge" commencera à clignoter.

- Appuyer sur la touche D dans les 3 secondes qui suivent pour activer/désactiver les filtres au C.A.

• Le symbole C s'allume : alarme de saturation du filtre au C.A. ACTIVÉE
• Le symbole C s'éteint : alarme de saturation du filtre au C.A. DÉSACTIVÉE

Rétablissement du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche G pendant au moins 2 secondes.

Remplacement du Filtre

• Ouvrir le panneau Confort.
• Retirer les Filtres à graisse métalliques.
- Suivre les indications (A) pour retirer le filtre anti-odeur au charbon actif saturé.
- Mettre le nouveau Filtre en l'accrochant bien en place.
- Remonter les Filtres à graisse métalliques.

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
  • Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.

Attention: si vous enlevez la bride fixée au verre supérieur, vous devez tenir le verre avec le main afin d'éviter qu'il ne tombe.

Ampoules au néon de 16 W.

• dévisser la vis qui fixe l'extrémité de la vitre verticale protégeant le néon défectueux ;
• faire coulisser la vitre jusqu'à dégager l'extrémité ;
  • retirer la vitre et remplacer le néon par une ampoule neuve ayant les mêmes caractéristiques ;
• remonter la vitre en agissant en sens inverse.

N.B.: s'il est nécessaire de remplacer le démarreur, suivre les mêmes indications que pour le néon puis remplacer la pièce respectivement dans la partie supérieure du néon défectueux.

12h 4 Schroeven 5,2 x 70

12p 10 Schroeven M4x10

21 1 Boormal
