MANUALE UTENTE Ice Cube2 ROBLIN

⚠ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparcchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I ^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  • Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

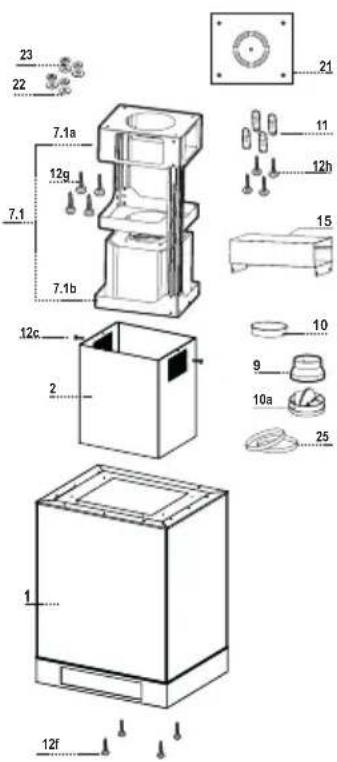

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Filtri

2 1 Camino telescopico formato da:

2.1 1 Camino superiore

2.2 1 Camino inferiore

7.1 1 Traliccio telescopico completo di Aspiratore, formato da:

7.1a 1 Traliccio superiore

7.1b 1 Traliccio inferiore

9 1 Flangia di riduzione ∅ 150-120 mm

10 1 Flangia ø 150

10a 1 Flangia con valvola ∅ 150

11 2 Vetri Laterali

12 2 Vetri Frontali

13 4 Angolare Bloccavetro

15 1 Raccordo Uscita Aria

25 2 Fascette stringitubo

Rif. Q.tà Componenti di Installazione

7.1.1 2 Staffe Bloccavetro Laterali

7.1.2 2 Staffe Bloccavetro Centrale

11 4 Tasselli ø 10

21 1 Dima di foratura

1 Libretto Istruzioni

* Dimensioni per cappa in versione aspirante.
** Dimensioni per cappa in versione filtrante.

Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

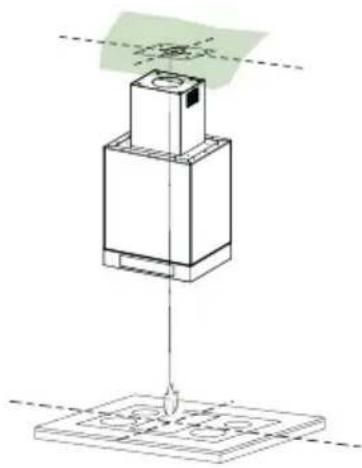

• Con l'ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.

• Forare i punti seguenti:

• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.

• Soffitto in Laterizio a camera d'aria, con spessore resistente di 20 mm: ø 10 mm (inserire subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: 7 mm.
  • Passaggio del Cavo elettrico di Alimentazione: ∅ 10 mm.

- Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuazione Esterna.

- Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:

• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
- per Laterizio a camera d'aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazione.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

Nel caso in cui si voglia regolare l'altezza del traliccio procedere come segue:

• Svitare le due viti che fissano il camino superiore e sfilarlo dal traliccio (dalla parte superiore).
• Svitare le otto viti metriche che uniscono le due colonne, poste ai lati del traliccio;
• Regolare l'altezza desiderata del traliccio e riavvitare le otto viti precedentemente tolte;
• Inserire il camino superiore dall'alto e lasciarlo libero sul traliccio;
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta;
• Stringere le due viti e avvitare le altre due in dotazione;

Prima di serrare definitivamente le viti è possibile effettuare delle regolazioni spostando il traliccio, facendo attenzione che le viti non escano dalla sede dell'asola di regolazione.

• Il fissaggio del Traliccio deve essere sicuro in relazione sia al peso della Cappa sia alle sollecitazioni causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto verificare quindi che la base sia stabile anche se il Traliccio è sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile la cui scelta è lasciata all'installatore.

Collegamento tubo ∅ 150

• Inserire la Flangia con valvola 10a ø150 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

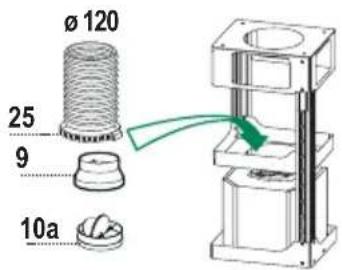

Collegamento tubo ø 120

• Per collegamento con tubo 120 mm, inserire la Flangia di riduzione 9 sulla flangia 150 10a precedentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

Ø 150 25 10a

Ø 120 25 9 10a

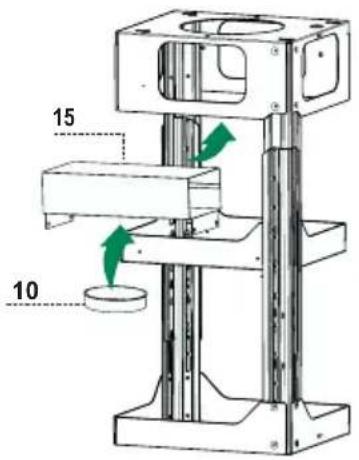

Uscita aria Versione Filtrante

• Fissare il Raccordo 15 al traliccio utilizzando le 4 Viti in dotazione.
• Incastrare la flangia 10 nell'apposito foro inferiore del Raccordo 15.
• Collegare l'uscita aria della cappa con la flangia posta sotto al raccordo per mezzo di un tubo rigido o flessibile ∅ 150mm, la cui scelta è lasciata all'installatore

15 10

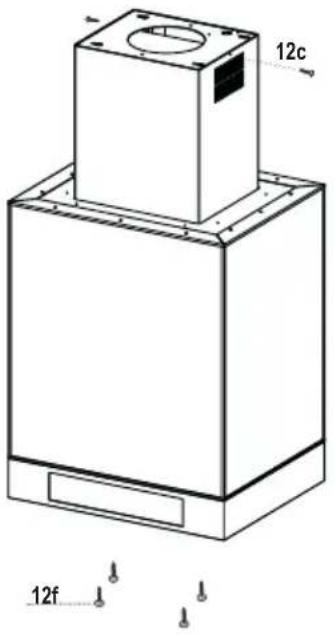

Montaggio Camino e Fissaggio Corpo Cappa

- Inserire il Camino superiore con le asole verso l'alto in caso di installazione della cappa in versione filtrante, viceversa con le asole verso il basso in caso di installazione in versione aspirante e fissarlo nella parte superiore all'Attacco Camino Superiore con le Viti 12c (2,9 x 9,5) in dotazione.

Versione filtrante

• Assicurarsi che il Raccordo Uscita Aria 15 sia in corrispondenza della Grigliatura del Camino.
- Se così non fosse, rimuovere il camino e aggiustare la posizione del Raccordo Uscita Aria 15; rimontare quindi i particolari come prima descritto.

Prima di fissare il Corpo Cappa al Traliccio:

• Aprire il pannello aspirante tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fissaggio.
• Togliere i Filtri antigrasso dal Corpo Cappa.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Fissare quindi dal sotto, con 4 viti 12f in dotazione, il Corpo Cappa al Traliccio predisposto.

12c 12f

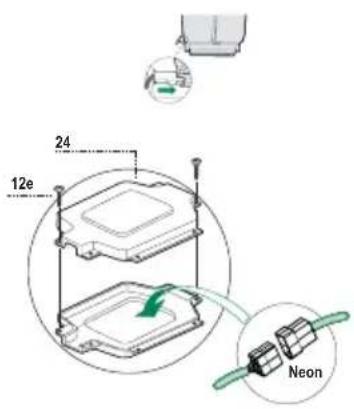

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Aprire il Pannello Aspirante e i filtri antigrasso, assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore
• Effettuare i collegamenti dei Connettori.
• Dall'interno, aprire il coperchio della Scatola connessione elettrica Neon 24 svitando le Viti.
• Collegare il Connettore rimasto libero a quello già presente nella Scatola connessione Neon, richiudere il coperchio e montare la Scatola nel posto predisposto.
• Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.
• Rimontare i Filtri Antigrasso e il Pannello Aspirante.

24 12e Neon

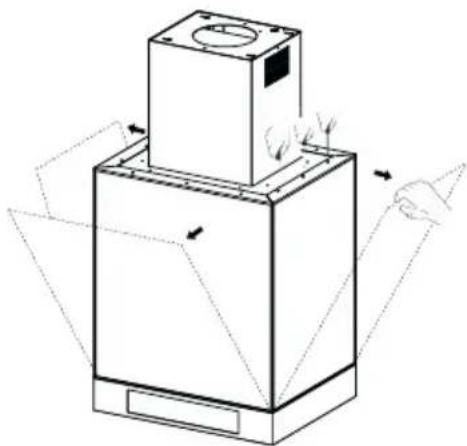

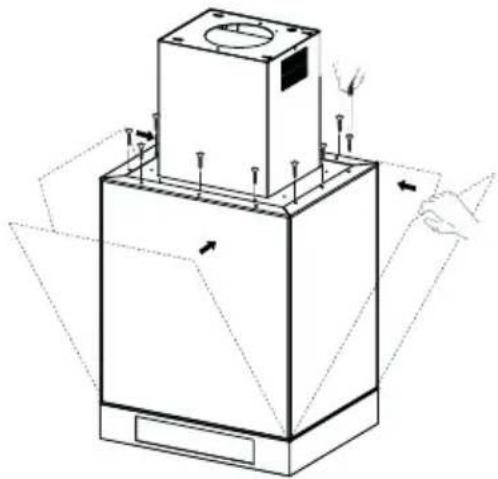

Montaggio Vetri

• Montare i Vetri Laterali sulla Scocca (prima la parte inferiore poi quella superiore) e fissarli con le Staffe bloccavetro laterali 7.1.1 usando le Viti 12p in dotazione.
• Montare gli angolari bloccavetro sui Vetri Frontali, montarli sulla Scocca (prima la parte inferiore poi quella superiore) e fissarli con le Staffe bloccavetro frontali 7.1.2 usando le Viti 12p in dotazione.

Tasto	Funzione	Display
A	Accende e spegne il motore di aspirazione all'ultima velocità utilizzata.	Visualizza la velocità impostata.
B	Decrementa la velocità di esercizio. Diminuiscono i segmenti accesi.
C	Incrementa la velocità di esercizio. Aumentano i segmenti accesi.
D	Attiva la velocità intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.	Lampeggia I e i segmenti sul Display sono tutti accesi.Si disattiva premendo il Tasto.
E	Attiva il motore ad una velocità che consente un'aspirazione di 100 m^3/h per 10 minuti ogni ora, terminati il motore si ferma.	Visualizza 24 e i segmenti sul Display da tutti accesi si spengono uno alla volta ciclicamente. Si disattiva premendo il Tasto.
F	Attiva lo spegnimento automatico ritardato di 30'. Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo il tasto o spegnendo il motore.	Visualizza il simbolo di un Orologio che lampeggia.Si disattiva premendo il Tasto.
G	Effettua il Reset dell'allarme saturazione Filtri premendo il Tasto per circa 2 Secondi.	Dopo 100 ore di Funzionamento Visualizza il simbolo Goccia per segnalare la saturazione dei Filtri Metallici.Dopo 200 ore di Funzionamento Visualizza C per segnalare la saturazione dei Filtri al Carbone Attivo.
H	Accende e spegne l'impianto di illuminazione (Faretti). Tenendolo premuto per 2 secondi accende e spegne i Neon.

Comando Blocco Tastiera: è possibile bloccare la tastiera, ad esempio per effettuare la pulizia del Vetro, quando la Cappa ha il Motore e le Luci spente.

Premendo per circa 5 Secondi il tasto D (Intensiva) si può abilitare o disabilitare il Blocco Tastiera che è sempre confermato con un Beep e un'animazione sulla barra motore del display.

Questo apparecchio può essere comandato per mezzo di un tele- comando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA.

• Non riporre il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

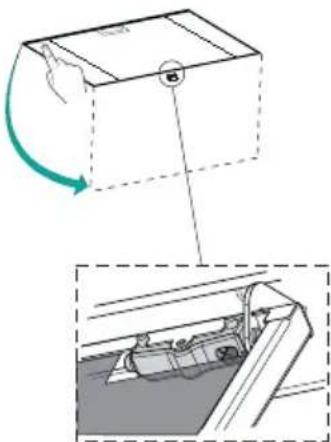

Pulizia dei Comfort Panel

• Aprire il Comfort Panel tirandolo.
- Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fissaggio.
- Il comfort panel non va assolutamente lavato in lavastoviglie.
- Pulirlo esternamente con un panno umido e detersivo líquido neutro.
- Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d'acqua; non utilizzare sostanze abrasive.

- Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.

Filtri antigrasso metallici

Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando sul display appare il simbolo Goccia o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

Reset del segnale di allarme

- Premere il tasto G per almeno 2 Secondi.

Pulizia Filtri

• Aprire il comfort panel.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
  • Richiudere il comfort panel.

Non è lavabile e non è rigenerabile, va sostituito quando sul display appare il simbolo C o almeno ogni 4 mesi. La segnalazione di Allarme va preventivamente attivata.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto E per circa 5 Sec. fino all'accensione degli ultimi due segmenti e di tutta la linea puntinata della barra Motore sul Display.
• Rilasciare il tasto E, l'icona "Orologio" inizia a lampeggiare.

- Entro 3 secondi premere il Tasto D per abilitazione / disabilitazione Filtri C.A.

• Accensione del simbolo C Allarme saturazione Filtro C.A. ATTIVATO

- Spegnimento del simbolo C Allarme saturazione Filtro C.A. DISATTIVATO

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto G per almeno 2 Secondi.

Sostituzione Filtro

• Aprire il comfort panel.
- Togliere i Filtri antigrasso metallici.
- Rimuovere il Filtro antiodore al Carbone attivo saturo, come indicato in figura.
- Montare il nuovo Filtro agganciandolo nella sua sede.
- Rimontare i Filtri antigrasso metallici.

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il Supporto illuminazione e sfilarlo dalla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandola con le due Viti precedente- mente tolte.

SOSTITUZIONE LAMPADE

ATTENZIONE: Durante la rimozione della Staffa Supporto Vetro Superiore, sostenere il Vetro con una mano per evitarne la caduta.

Lampade al neon da 16 W.

• Svitare la Vite che fissa la testata del Vetro Verticale a protezione del Neon guasto.
• Far scorrere il Vetro fino a liberare l'estremità.
• Sfilare il Vetro e sostituire la lampada con una nuova di uguali caratteristiche.
• Rimontare il vetro in sequenza inversa.

N.B. Se fosse necessario sostituire lo Starter, seguire le stesse indicazioni per la sostituzione del Neon, quindi provvedere alla sostituzione del pezzo rispettivamente nella parte superiore del Neon guasto.
