GEBRUIKSAANWIJZING Ice Cube2 ROBLIN

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe-passing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen afmetingen en installatie).
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Šluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

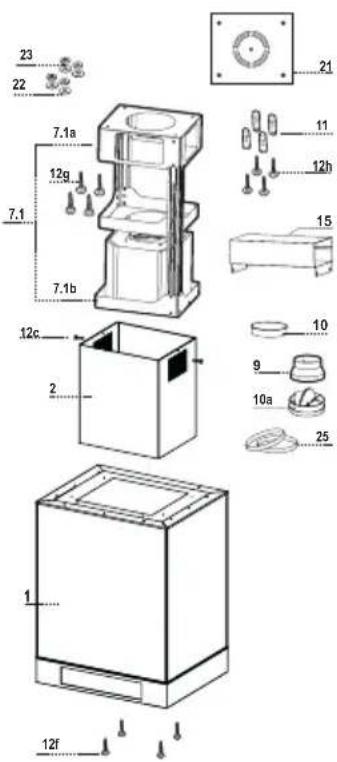

Componenten

Ref. Aantal Componenten van het apparaat

1 1 Afzuigkap met: Bedieningen, verlichting, filters

2 1 Telescopische schouw bestaande uit:

2.1 1 Bovenste schouw

2.2 1 Onderste schouw

7.1 1 Telescopisch frame met afzuiginrichting, bestaande uit:

7.1a 1 Bovenste frame

7.1b 1 Onderste frame

9 1 Verloopflens ø 150-120 mm

10 1 Flens ø 150

10a 1 Flens met klep ø 150

11 2 Glas zijkant

12 2 Glas voorkant

13 4 Glasklem hoek

15 1 Verbindingsstuk luchtuitlaat

25 2 Buisklemmen

Ref. Aantal Installatiecomponenten

7.1.1 2 Klembeugels voor glas zijkant

7.1.2 2 Klembeugels voor glas midden

11 4 Pluggen ø 10

12c 2 Schroeven 2,9 x 6,5

12f 4 Schroeven M6 x 10

12g 4 Schroeven M6 x 80

22 4 Sluitringen ø 6,4

23 4 Moeren M6

Aantal Documentatie

1 Instructieboekje

* Afmetingen voor afzuigkap in afzuigversie.
** Afmetingen voor afzuigkap in filterversie.

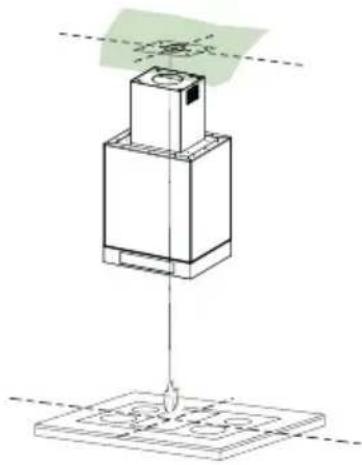

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af.
• Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gebruikte betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif onmiddellijk de bijgeleverde pluggen 11 in de gaten).
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: 7 mm.
• Doorvoer van de elektrische voedingskabel: 10 mm.
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten.

- Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de schroef en het plafond:

• voor massief beton, betonpluggen, niet bijgeleverd.

• voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, worden de schroeven 12h bijgeleverd.
  • voor houten balken, 4 houtschroeven, niet bijgeleverd.
  • voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

Ga als volgt te werk als u de hoogte van het frame wilt afstellen:

• Draai de twee schroeven die de bovenste schouw bevestigen los en neem de schouw (via de bovenkant) uit het frame.
• Draai de acht metrische schroeven los die de twee kolommen aan de zijkanten van het frame met elkaar verbinden;
• Stel de gewenste hoogte van het frame af en schroef de eerder verwijderde acht schroeven weer vast;
• Plaats de bovenste schouw vanaf de bovenkant en laat hem vrij op het frame;
• Til het frame op, zet de gaten op de schroeven en schuif het frame tot de aanslag;
• Haal de twee schroeven aan en draai de andere twee bijgeleverde schroeven aan;

Voordat u de schroeven definitief aanhaalt, kunt u het frame afstellen door het te verplaatsen. Let er daarbij op dat de schroeven niet uit de zitting van het stelgat raken.

• Het frame moet veilig worden bevestigd, zowel met betrekking tot het gewicht van de kap als wat betreft de belastingen door toevallige duwbewegingen tegen de zijkant van het gemonteerde apparaat. Controleer na de bevestiging of de basis stevig is, ook als het frame wordt verbogen.
• In alle gevallen waarin het plafond bij het ophangpunt niet stevig genoeg is moet de installateur dit verstevigen met geschikte platen en contraplaten die aan structureel stevige delen zijn bevestigd.

Bij installatie in afzuigversie, moet u de wasemkap met de uit- laatleiding verbinden door middel van een starre of buigzame leiding van naar keuze van de installateur.

Leiding van ø150

• De Toom met Klep 10a ø 150 worden aangebracht.
• Bevestig de leiding met de bijgeleverde leidingklemmen 25.

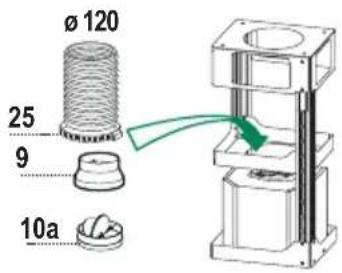

Leiding van ø120

• Voor verbinding met een leiding van 120 mm, moet de reductieflens 9 op de Toom met Klep 10a worden aangebracht.
• Bevestig de leiding met de bijgeleverde leidingklemmen 25.
• Verwijder de eventuele geurfilters met actieve koolstof.

Ø 150 25 10a

Ø 120 25 9 10a

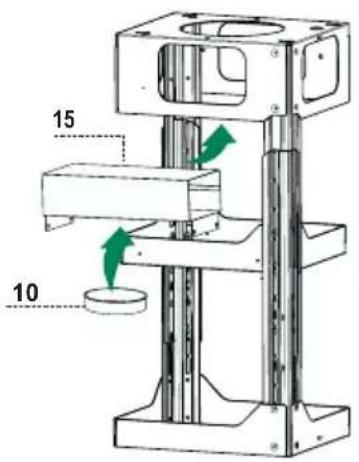

Luchtuitlaat Filterversie

• Bevestig verbindingsstuk 15 aan de frame met behulp van de 4 bijgeleverde schroeven.
• Zet de flens 10 vast in de daarvoor bestemde opening onderaan het verbindingsstuk 15.
• Verbind de luchtuitlaat van de wasemkap met de flens onderaan het verbindingsstuk door middel van een onbuigbare of flexibele leiding van ø 150 mm; naar keuze van de installateur.

15 10

Montage schouw en bevestiging afzuigkap

- Plaats de bovenste schouw met de gaten naar boven bij installatie van het model met luchtcirculatie, met de gaten naar beneden bij installatie van het model met luchtafvoer naar buiten, en bevestig hem aan de bovenkant aan de koppeling voor de bovenste schouw met de bijgeleverde schroeven 12c (2,9 x 9,5).

Model met luchtcirculatie

- Controleer of het verbindingsstuk van de luchtuitlaat 15 zich ter hoogte van het rooster van de schouw bevindt. - Als dat niet het geval is, verwijder dan de schouw en stel de hoogte van het verbindingsstuk van de luchtuitlaat 15 af; monteer daarna de onderdelen weer volgens de beschrijving.

Alvorens de afzuigkap aan het frame te bevestigen:

• Trek het afzuigpaneel open.
• Koppel het paneel los van de afzuigkap door de hendel van de bevestigingspen te verschuiven.
• Verwijder de vetfilters uit de afzuigkap.
• Verwijder eventuele geurfilters met actieve koolstof.

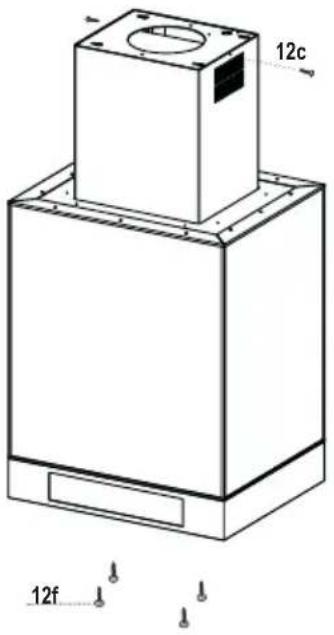

• Bevestig daarna van onderaf de afzuigkap aan het frame met de 4 bijgeleverde schroeven 12f.

12c 12f

• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar ertussen met een opening tussen de contacten van minstens 3 mm.
• Open het afzuigpaneel en de vetfilters en controleer of de connector van het netsnoer goed in de aansluiting van de afzuiginrichting is gestoken.
• Sluit de connectoren aan.

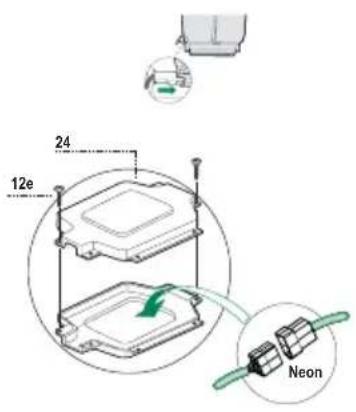

• Open de afdekking van de aansluitdoos van de neonlamp 24 vanaf de binnenkant door de schroeven los te draaien.
• Sluit de vrij gebleven stekker aan op de stekker die al in de aansluitdoos van de neonlamp aanwezig is, sluit de afdekking weer en monteer de aansluitdoos op zijn plaats.
• Monteer bij het model met luchtcirculatie het geurfilter met actieve koolstof.
• Monteer de vetfilters en het afzuigpaneel weer.

24 12e Neon

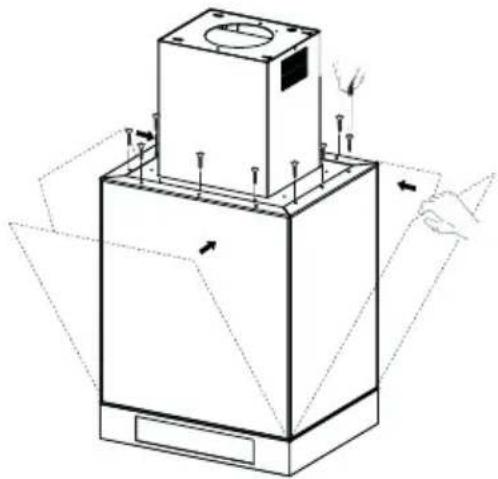

Montage van het glas

• Monteer het glas aan de zijkant op het frame (eerst de onderkant, daarna de bovenkant) en bevestig het met de klembeugels voor glas aan de zijkant 7.1.1 met de bijgeleverde schroeven 12p.
• Monteer de glasklemmen voor de hoeken op het glas aan de voorkant, monteer het glas op het frame (eerst de onderkant, daarna de bovenkant) en bevestig het met de klembeugels voor glas aan de voorkant 7.1.2 met de bijgeleverde schroeven 12p.

Toets	Functie	Display
A Schakelt de zuigmotor in of uit op de laatst gebruikte snelheid.		Toont de ingestelde snelheid.
B Verlaagt de bedrijfssnelheid. De brandende segmenten nemen af.
C Verhoogt de bedrijfssnelheid. De brandende segmenten nemen toe.
D Activeert de hoogste snelheid vanuit elke snel-heidsstand, ook vanuit de uitgeschakelde stand van de motor. Deze snelheid wordt 10 minuten aangehouden en daarna keert het systeem terug naar de eerder ingestelde snelheid. Geschikt voor het opvangen van de maximale uitstoot van kookdampen.		I knippert en alle segmenten op het display branden.Deze functie wordt uitgeschakeld met een druk op de toets.
E Activeert de motor op een snelheid die elk uur gedurende 10 minuten een afzuiging van 100 m3/h mogelijk maakt, waarna de motor stopt.		Toont 24 en alle brandende segmenten op het display gaan cyclisch één voor één uit.Deze functie wordt uitgeschakeld met een druk op de toets.
F Activeert de automatische uitschakeling met een vertraging van 30'. Geschikt om restgeur-tjes te verwijderen. Kan vanuit elke stand wor-den geactiveerd, wordt uitgeschakeld door op de toets te drukken of door de motor uit te schakelen.		Toont het knipperende symbool van een klok.Deze functie wordt uitgeschakeld met een druk op de toets.
G Reset het alarm van de verzadiging van de filters door ongeveer 2 seconden op de toets te drukken.		Na 100 bedrijfsuren wordt het druppelsym-bool getoond om de verzadiging van de meta-len filters te signaleren.Na 200 bedrijfsuren wordt C getoond om de verzadiging van de actieve koolstoffilters te signaleren.
H Schakelt de verlichtingsinstallatie in en uit (Spotjes). Als deze toets 2 seconden ingedrukt wordt gehouden, gaan de neonlampen aan en uit.

Toetsenblokkering: het toetsenbord kan worden geblokkeerd, bijvoorbeeld om het glas schoon te maken als de motor en de lampen van de kap uit zijn.

Door ongeveer 5 seconden op de toets D (Hoogste snelheid) te drukken kan de toetsenblokke-ring worden in- of uitgeschakeld. Dit wordt altijd bevestigd door een pieptoon en een animatie op de motorbalk van het display.

AFSTANDSBEDIENING (OPTIE)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA.

• Bewaar de afstandsbediening niet in de buurt van warmtebronnen.
• De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

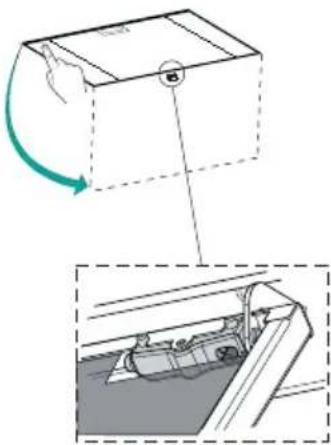

Reiniging van de Confort Panels

• Trek het Confort Panel open.
• Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven.
• Het confort panel mag absoluut niet in de vaatwasmachine.
• Maak het paneel aan de buitenkant schoon met een vochtige doek en een neutraal reinigingsmiddel.
• Maak ook de binnenkant van het paneel schoon met behulp van een vochtige doek en een neutraal reinigingsmiddel; gebruik geen natte doeken of sponzen, en evenmin waterstralen; gebruik geen schuurmiddelen.
• Bevestig het paneel na afloop van de reiniging aan de wasemkap en sluit het door de knop ten opzichte van de opening in tegengestelde richting te draaien.

Deze filters zijn ook afwasbaar in de vaatwasmachine en moeten gereinigd worden wanneer op het display het Druppel symbool verschijnt of eens in de 2 maanden of zelfs vaker indien U de afzuigkap zeer intensief gebruikt.

Reset van het alarmsignaal

• Druk gedurende minstens 2 seconden op toets G.

Schoonmaak van de Filters

- Open het comfort panel.

- Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze gelijktijdig naar beneden te trekken.

- Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Na verloop van tijd is het mogelijk dat de oppervlakte van de filter een kleurverandering ondergaat, maar dit benadeelt de efficiëntie van de filter helemaal niet.)

- Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

- Sluit opnieuw het comfort panel.

Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen wanneer het symbool C verschijnt of in elk geval om de 4 maanden. De alarmsignalering moet vooraf worden geactiveerd.

Activering van het alarmsignaal

- Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.

- Schakel de lampen en de zuigmotor uit.

- Druk ongeveer 5 sec. op de toets E totdat de laatste twee segmenten en de hele stippellijn van de balk Motor op het display gaan branden.

- Laat de toets E los. Het pictogram ‘Klok’ begint te knipperen.

- Druk binnen 3 seconden op de toets D voor het in-/uitschakelen van de filters met actieve koolstof.

- Het symbool C brandt. Alarm verzadiging filter met actieve koolstof GEACTIVEERD

- Het symbool C brandt niet. Alarm verzadiging filter met actieve koolstof NIET GEAC-TIVEERD

VERVANGING GEURFILTER MET ACTIEVE KOOLSTOF

Reset van het alarmsignaal

- Schakel de lichten en de afzuigmotor uit.

- Druk gedurende minstens 2 seconden op toets G.

Vervanging van de Filter

- Open het comfort panel.

• Verwijder de metalen vetfilters.

- Verwijder de verzadigde geurfilter met actieve koolstof, zoals aangeduid op de afbeelding.

- Monteer de nieuwe geurfilter door hem goed op zijn plaats vast te drukken.

- Monteer opnieuw de metalen vetfilters.

Halogeenlamp van 20 W.

- Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.

- Trek de lamp uit de houder.

- Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.

- Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.

LET OP: ondersteun het glas met één hand tijdens het verwijderen van de steunbeugel van de bovenste glasplaat om te voorkomen dat het valt.

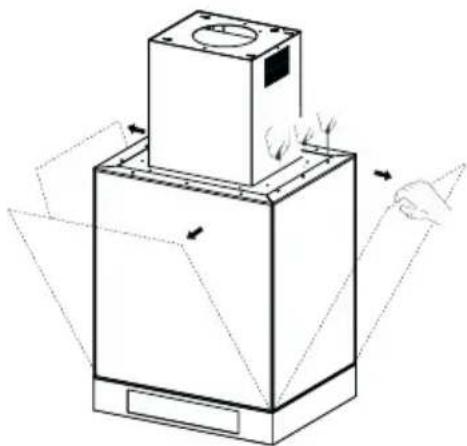

Neonlampen van 16 W.

• Draai de schroef die de kop van het verticale beschermglas van de neonlamp bevestigt los.
• Schuif het glas weg totdat het uiteinde vrijkomt.
• Neem het glas weg en vervang de lamp door een nieuw exemplaar met dezelfde kenmerken.
• Monteer het glas weer in omgekeerde volgorde.

NB Volg voor het vervangen van de starter dezelfde aanwijzingen als voor het vervangen van de neonlamp. Vervang het onderdeel daarna in het bovenste deel van de defecte neonlamp.
