KRM 641 D X - Cuisinière HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Marque	Hotpoint-Ariston
Modèle	KRM 641 D X
Type de produit	Table de cuisson vitrocéramique à encastrer
Alimentation électrique	220-240 V ~ 50/60 Hz (monophasé) ; compatible 400 V triphasé (2+N, 3~, 2+2N, 3-N)
Puissance totale	6600 W
Nombre de foyers	4
Type de foyers	Radiants traditionnels et extensible (double zone)
Foyer arrière gauche	Extensible (HD) : 2200/1000 W, diamètre 210/140 mm
Foyer arrière droit	Radiant (H) : 1400 W, diamètre 160 mm
Foyer avant gauche	Radiant (H) : 1200 W, diamètre 145 mm
Foyer avant droit	Radiant (H) : 1800 W, diamètre 180 mm
Dimensions (L x P x H)	590 x 520 x 50 mm (estimation)
Poids	Environ 10 kg
Matériau de la surface	Vitrocéramique
Fonctions principales	12 niveaux de puissance par foyer, foyer extensible avec double zone, voyant de fonctionnement, voyant de chaleur résiduelle
Sécurité	Voyant de chaleur résiduelle (>60°C), sécurité enfant (surveillance), arrêt automatique non spécifié
Nettoyage et entretien	Surface vitrocéramique : nettoyage avec grattoir, produit spécifique, éponge humide ; ne pas utiliser de nettoyeur vapeur ni produits abrasifs
Pièces détachées et réparabilité	Contacter le service d’assistance technique agréé
Informations générales	Utilisation domestique, installation par professionnel, conforme aux directives CE (2006/95, 2004/108, 93/68)

FOIRE AUX QUESTIONS - KRM 641 D X HOTPOINT-ARISTON

Quelle est la puissance totale de la table de cuisson KRM 641 D X ?

La puissance totale est de 6600 W (6,6 kW).

Quels types de raccordement électrique sont possibles ?

L'appareil est prévu pour un raccordement monophasé 220-240 V ~ 50/60 Hz avec un cordon fourni. Il peut également être raccordé en triphasé 400 V 2+N, 220-240 V 3~, 400 V 2+2N ou 400 V 3-N en utilisant un câble adapté H05RR-F de section 2,5 mm².

Comment utiliser le foyer extensible ?

Le foyer extensible (arrière gauche) dispose d'une double zone. Pour n'utiliser que la zone intérieure, tournez le bouton sur les positions 1 à 12. Pour activer les deux zones, tournez le bouton à fond jusqu'au déclic (position cerclée), puis réglez la puissance entre 1 et 12. Le voyant de fonctionnement s'allume.

Que faire si la surface vitrocéramique est fêlée ?

Éteignez immédiatement l'appareil et débranchez-le du réseau électrique. Contactez un centre d'assistance technique agréé. N'utilisez plus la table tant qu'elle n'a pas été réparée.

Comment nettoyer la table de cuisson ?

Utilisez une éponge humide pour l'entretien courant. Pour les salissures tenaces, appliquez un produit spécial vitrocéramique avec un grattoir adapté. Ne jamais utiliser de nettoyeur vapeur ni de produits abrasifs (poudre, éponge métallique). Rincez à l'eau claire et essuyez.

Comment savoir si un foyer est encore chaud ?

Un voyant de chaleur résiduelle (H ou symbole) s'allume lorsque la température du foyer dépasse 60°C, même après extinction. Il reste allumé tant que la zone est dangereuse (environ 30 minutes).

Quelles casseroles utiliser sur cette table ?

Privilégiez des casseroles à fond plat et épais, de diamètre égal ou supérieur à la zone de chauffe. Assurez-vous que le fond est sec et propre pour optimiser le transfert de chaleur. Évitez les casseroles utilisées sur des brûleurs à gaz, car leur fond peut être déformé.

Puis-je installer la table au-dessus d'un four ?

Oui, à condition que le four soit équipé d'un dispositif de refroidissement par ventilation forcée. Respectez une distance d'au moins 20 mm entre la découpe d'encastrement et le meuble en dessous. Si installée au-dessus d'un lave-vaisselle, prévoyez une séparation étanche.

Comment remplacer le câble d'alimentation ?

Le câble ne peut être remplacé que par un technicien agréé. Pour accéder au bornier, faites levier sur le couvercle avec un tournevis. Respectez le schéma de raccordement selon votre installation électrique (monophasé ou triphasé).

Que faire en cas d'incendie sur la table ?

N'utilisez jamais d'eau pour éteindre une flamme. Éteignez l'appareil et couvrez la flamme avec un couvercle ou une couverture anti-feu. Gardez les objets inflammables éloignés de la surface de cuisson.

MODE D'EMPLOI KRM 641 D X HOTPOINT-ARISTON

Description de l'appareil, 15

Precautions et conseils, 16

Nettoyage et entretien,17

Description technique des modeles,17

ES

EspanoEspanoEspano

ATTENTION: cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement.

Il faut faire attention de ne pastoucher les éléments chauffants. Ne laisser s'approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le present apparéil peut être utilisé par des enfants de plus de 8 ans et

par des personnes représentant des capacités physiques, sensorielles ou mentalles réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à condition quils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas journé avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas été effectuees par des enfants non surveillés.

ATTENTION: laisser un-scripte de cuisson contenant de l'huile ou de la graisse sur le foyer est dangereux et risque d'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de I'eau ! Il faut eteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION: risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson.

ATTENTION: si la surface vitrocéramique est fêlée, éteindre l'appareil afin d'éviter tout risque d'électrocution.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Cet apparéil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ES

ADVERTENCIA

1 Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les consels correspondants.
Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de cet apparéil.

Positionnement

Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selectif des déchets (voir Précautions et conseils).
L'installation doit etre effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• le matériel du plan d'appui doit pouvoir résister à une température d'environ 100^
• en cas d'installation de la table de cuisson au-dessus d'un four, il faut que ce dernier soit équipé d'un dispositif de refroidissement par ventilation forcee;
• éviter d'installer la table de cuisson au-dessus d'un lave-vaisse: si c'est le cas, prévoir une séparation étanche entre les deux apparciels;
• selon la table de cuisson à installer (voir figures), la démarche du meuble doit avoir les dimensions suivantes :

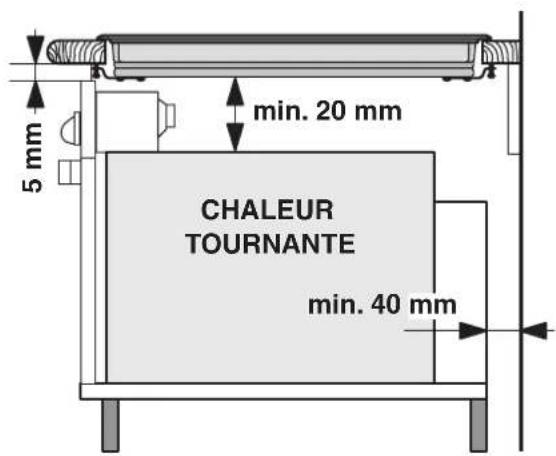

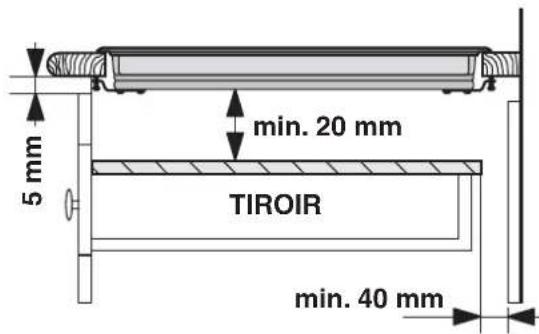

Aération

Pour permettre une bonne aeration et pour eviter toute surchauffe des surfaces autour de I'appareil, la table de cuisson doitetre positionnee:

• à au moins 40 mm de distance du mur arrêté;
• de manière à ce qu'il reste au moins 20 mm de distance entre la découpe d'encastrement et le meuble en dessous.
• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600mm du bord du plan.

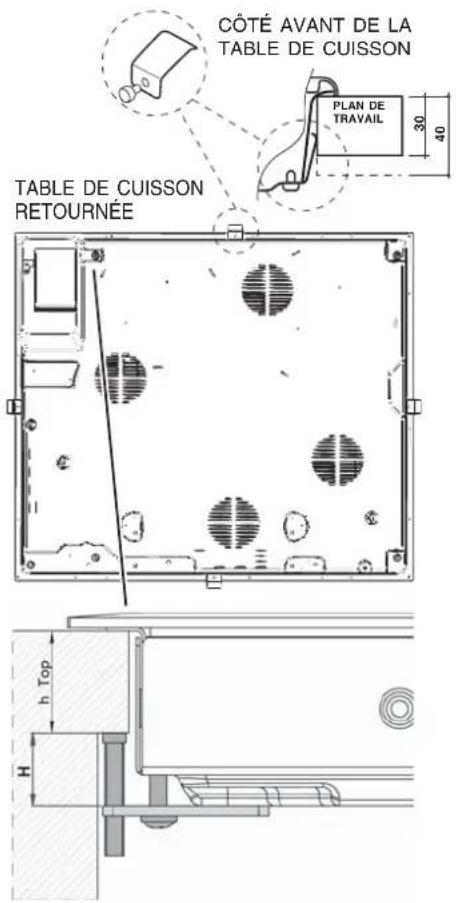

Fixation

Il est impératif d'assurer l'encastrement de l'appareil sur un plan d'appuii parfaitement plat.

Les déformations provoquées par une mauvaise fixation risquent d'alterer les caractéristiques de la table de cuisson ainsi que ses performances.

La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l'épaissur du plan d'appui :

• épaisseur 30mm : vis 17,5 mm;
• épaisseur 40mm : vis 7,5 mm

Pour sa fixation, proceder comme suit :

1. Se servir des vis courtes sans pointe pour visser les 4 ressorts de centrage dans les troups prevus sur chaque cote de la table, en leur milieu;
2. insérer la table de cuisson dans la découpe prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhérite parfaîtrement au plan d'appui.
3. pour les tables avec profils lateraux : après avoir encastré la table de cuisson dans la découvert, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusqu'à ce que le verre adhérite bien au plan d'appui.

! Il faut absolument que les vis des ressorts de centrage soient accessibles.
! Conformément aux normes de sécurité, après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties electrifiées.
! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avac l'aide d'un outil.

Raccordement electrique

! Le branchement électrique de la table de cuisson et celui d'un évventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin.

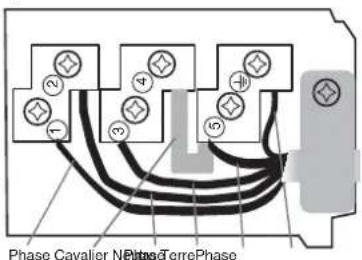

Bornier

L'appareil est équipé, sur le dessous, d'un boitier de raccordement à plusieurs types d'alimentation électrique (la figure n'est qu'indicative, elle peut ne pas

correspondre au modele achete).

TABLE DE CUISSON RETOURNEE

Raccordement monophasé

La table est fournie déjà équipée d'un cordon d'alimentation prévu pour raccordement monophasé. Proceder au raccordement des

fils en suivant les indications du tableau et des dessins suivants :

Tension type et fréquence réseau	Cordon électrique	Racordement fils
220-240V 1+N ~ 50/60 Hz	N L	½: jaune/vert; N: les 2 fils bleus en emble L: le marron avec le noir

Autres types de branchement

Si l'installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V - 2+N ~ 50/60 Hz
  220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Déparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Tension type et fréquence réseau	Cordon électrique	Racordement fils
400V-2+N~50/60 Hz220-240V3~50/60Hz	N1L2	=jaune/vert;N:les 2 fils bleus ensembleL1:noirL2:marron
400V-2+2N~50/60 Hz	N1N2L1L2	=jaune/vert;N1:bleuN2:bleuL1:noirL2:marron

Si l'installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V3-N~50/60Hz

proceder comme suit :

! Le cable eventuellement fourni n'est pas prévu pour ces types d'installation.

1. Utiliser un cable d'alimentation approprié, type H05RR-F ou supérieur, aux dimensions déquates (section cable: 25 mm).
2. Faire levier à l'aide d'un tournevis sur les languettes

FR

du couvercle du bornier pour I'ouvrir (voir fi gure Bornier).

1. Dévisser la vis du serre-câble et les vis des bornes correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.
2. Positionner les fils conformément aux indications du tableau et des figures ci-dessous et proceder au raccordement en serrant à fond toutes les vis des

Tension type et fréquence réseau	Raccordements électriques					Bornier
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5	Triphasé 400

bones.

1. Fixer le cable d'alimentation dans le serre-cable correspondant et fermer le couvercle.

Triphase 400

Branchement du cable d'alimentation au réseau électrique

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de proceder au branchement, s'assurer que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique de l'appareil ;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique;

• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

• N'existe que sur certains modèles

:Après installation de l'appareil,le cable electrique et la prise de courant doitetre facilement accessibles
Le cable ne doit etre ni plie ni excessivement ecrase.
! Le cable doit être contrôle périodiquement et ne peut être remplace que par un technicien/agréé.
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

Mise sous tension de la table vitrocéramique

Foyers traditionnels

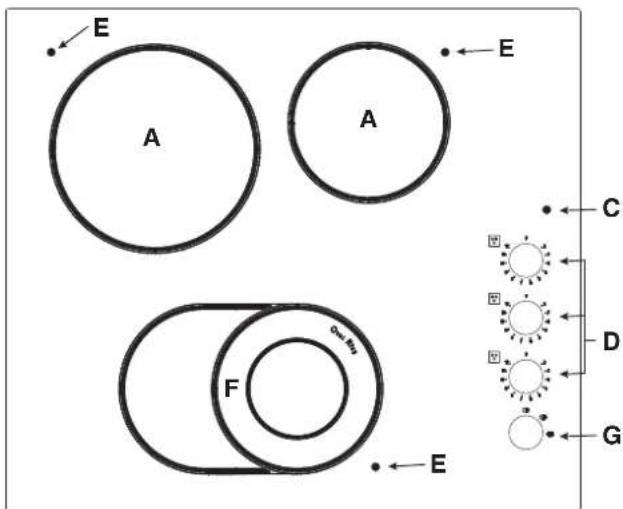

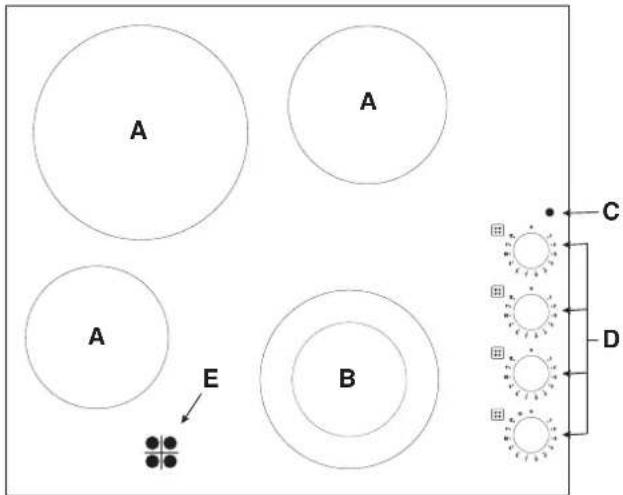

Les foyers radiants traditionnels (A) sont constitués de spires qui deviennent rouges en quelques dizaines de secondes. Chaque foyer est équipé d'un bouton de commande (D) permettant de sélectionner 12 températures allant d'un minimum de 1 à un maximum de 12.

Foyers extensibles*

Les foyers radiants extensibles (B et F) sont reconnaissables à la présence d'une double zone de chauffe. Possibilité de n'allumer que la zone centrale ou les deux.

Foyers extensibles circulaires*

Le bouton de commande (D) permet de désir entre deux niveaux de puissance, tous deux régibles entre un minimum de 1 et un maximum de 12 :

• pour sélectionner le niveau de puissance plus bas, tournier le bouton vers la droite de 1 à 12.
• tourner le bouton à fond (®, jusqu'àu déclic pour sélectionner la puissance maximum, cette dernière peut à son tour être réglée entre 12 et 1 en tournant le bouton dans le sens inverse des aiguilles d'une montre. Pour rétablier le niveau de puissance minimum, ramener le bouton à la position 0.

En cas de foyers double puissance, la première partie de la course active la zone de chauffe plus petite (interne). Pour les activer toutes les deux (interne et externe), tournier le bouton à fond jusqu'à la position (O) et selectionner le niveau de puissance souhaite entre 12 et 1.

• selectionner à l'aide du bouton (D) la puissance souhaitation entre un minimum de 1 et un maximum de 12:
• positionner le bouton (G) sur les symboles :

a. pour n'utiliser que le petit foyer interne.
b. pour utiliser le foyer circulaire.

c. pour utiliser tout le foyer ovale.

Niveau de puissance conseillés pour les différents types de cuisson :

Levoyant defonctionnement (C)

Il s'allume quand un foyer est activé.

Pos	Plaque automatique
0	Éteint
1	Pour faire fondre le beurre, le chocolat
2	Pour réchauffer les liquides
3
4	Pour crèmes et sauces
5
6	Pot au feu - Blanquette - Entremets
7
8	Pâtes - Riz
9
10	Steaks - Poissons - Omelettes
11
12	Fritures

Levoyant de chaleur résiduelle (E)

Il signale une température supérieure à 60^ sur un ou plusieurs foyers et ce, même après leur extinction. Certains modèles sont équipés de 4 voyants de chaleur résiduelle, un pour chaque foyer.

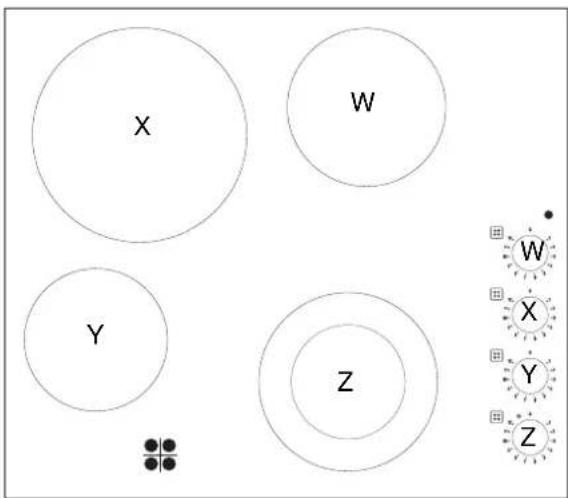

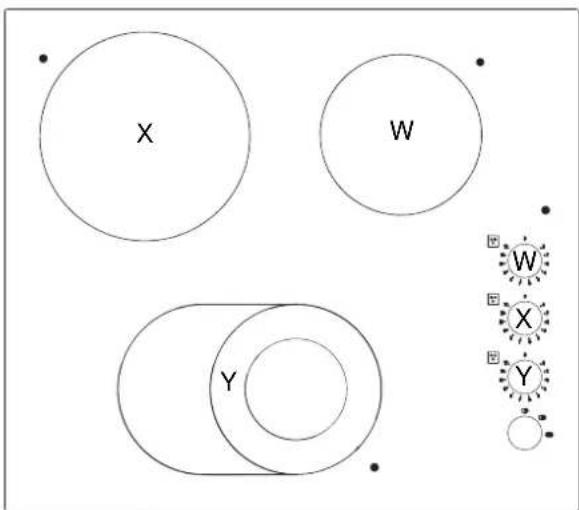

Correspondance: zones de cuisson-bouton

• N'existe que sur certains modèles

Précautions et consels

FR

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentionivement.

Conseils d'utilisation de l'appareil

Pour obtenir deailles performances de la table de cuisson :

• Utiliser des casseroles à fond plat et de forte épaisseur pour qu'elles adhérent parfaitement à la zone de chauffe

Utiliser des cassetoles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

• Veiller à ce que la base des casseroles soit toujours parfaitement sèche et propre pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles.
• Eviter d'utiliser les mêmes casseroles que sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd de son adhérence.

Cet apparil est conforme aux DirectivesCommunautaires suivantes :

• 2006/95/CEE du 12.12.06 (Basse Tension) et modifications successives
• 2004/108/CEE du 15/12/04 (Compatibilité electromagnetique) et modifications successives
• 93/68/CEE du 22/07/93 et modifications successives.

Sécurité générale

! S'assurer que la prise d'air a travers la grille du ventilateur ne soit jamais bouchée. La table a encastrer exige en effet une bonne aération pour le refroidissement des composants électroniques.

• Cét apparéil a été consçu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne pas toucher à l'appareil si l'on est pieds nus ou si l'on a les mains ou les pieds mouillés ou humides.

• Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découvert.

• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutes se fendre (ou même se briser) sous l'effet d'un choc provoqué par un object pointu, tel qu'un ustensile par exemple. Dans ce cas, débrancher immédiatement l'appareil du réseau électrique et s'accorder à un centre d'assistance technique.

• Eviter que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de la table de cuisson.
• Ne pas oublier que la température des foyer est assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par unvoyant (voir Mise en marche et Utilisation).
  Garder àonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes,ils risquent d'endommager gravement la table.
• S'assurer que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• Ne pas tirer sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuer aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANTdebranchéla fiche de la prise decourant.
• Il n'est pas prévu que cet apparéil soit utilisé par des personnes (enfants compris) représentant des capacités physiques, sensorielles ou mentales réduites ou qui n'ont pas l'expérience ou les connaissances indispensablees, à moins qu'elle ne le fassent sous la surveillance de quelqu'un responsable de leur sécurité ou qu'elle aient été dûment formées sur l'utilisation de l' apparéil.
• S'assurer que les enfants ne jouent pas avec l'appareil.
• Si des foyers halogènes équipent votre apparéil, ne les fixez pas des yeux trop longtemps.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La directive europeenne 2002/96/CE relative aux déchets d'équipements ELECTriques et Electroniques (DEEE), prévoit que les electroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les apparciels usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récapération et de recyclage des matérieliers qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commercants.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et des anti-rouille, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passer une éponge humide sur la surface de la table et essayer avec du papier essuietout.
- Si la table est particulièrement sale, frotter avec un produit d'entretien adapté au verre vitrocéramique, rincer et essuyer.
- Pour enlever les salissures en relief, utiliser un gratoir prévu à cet effet. Intervenir des que possible, ne pas attendre que l'appareil ait refroidi afin d'éviter toute incrustation des salissures. L'utilisation d'une éponge en fil d'accier inoxydable, spéciale verre vitrocérément, imprégnae d'eau savonneuse donne d'excellents résultats.
- Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l'aide du grattoir tant que la surface est encore chaude.

• Une fois que la table est propre, elle peut être traitée avec un produit d'entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l'appareil est tiède ou froid.
• Prendre soin de tousjours bien rincer à l'eau claire et d'essuyer la table : les résidus des produits pouraient en effet s'incruster lors d'une prochaine cuisson.

Cadre en acier inox(uniquement pour les modèles avec encadrement)

Un contact prolongé avec une eau très calcaire ou l'utilisation de nettoyants contenant du phosphore peuvent tacher l'acier inox.

Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préféable d'éliminer aussi tout débordement d'eau.

! Certainly tables ont un cadre en aluminium ressemblant à de l'acier inox. Ne pas utiliser de produits d'entretien et de dégraissage ne convenant pas pour l'aluminium.

Démontage de la table

Si le démontage de la table de cuisson s'avéré nécessaire :

1. enlever les vis qui fixent les ressorts de centrage sur les cots;
2. desserrer les vis des crochets de fixation dans les coins;
3. dégager la table de cuisson du meuble.
   ! Il est vivement déconseilé d'essayer d'acceder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d'assistance technique.

Description technique des modèles

Ces tableaux indiquent, modèle par modèle, les valeurs d'absorption d'énergie, le type d'élement chauffant et le diamètre de chaque foyer.

Tables de cuisson	KEM 645 D C KEM 645 D X		KEM 646 D C
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche	A 2500 210	A 2500 210
Arrière droit	H 1400 160	H 1400 160
Avant gauche	H 1200 145	A 1200 145
Avant droit	HD 1700/700 180	D/120 HD 1700/700 180	0/120
Puisance totale	6800		6800

Tables de cuisson	KRM 640 C KRM 640 X		KRM 641 D X
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche	H 2300 210	HD 2200/1000 210/140
Arrière droit	H 1400 160 H 1400 160
Avant gauche	H 1200 145 H 1200 145
Avant droit	H 1800 180 H 1800 180
Puisance totale	6700		6600

Tables de cuisson	KRM 630 C
Foyers	Puisance (en W)	Diametre (en mm)
Arrière gauche	H 2500 210
Arrière droit	H 1400 160
Avant Central	HO 2400/1600/600	170x260
Puisance totale	6300

Legende :

Desligar a corrente électrique
