Marke	Hotpoint-Ariston
Modell	KRM 641 D X
Produkttyp	Glaskeramik-Einbaukochfeld
Stromversorgung	220-240 V ~ 50/60 Hz (einphasig); kompatibel mit 400 V Drehstrom (2+N, 3~, 2+2N, 3-N)
Gesamtleistung	6600 W
Anzahl Kochzonen	4
Art der Kochzonen	Traditionelle Heizwendel und erweiterbar (Doppelzone)
Kochzone hinten links	Erweiterbar (HD): 2200/1000 W, Durchmesser 210/140 mm
Kochzone hinten rechts	Heizwendel (H): 1400 W, Durchmesser 160 mm
Kochzone vorne links	Heizwendel (H): 1200 W, Durchmesser 145 mm
Kochzone vorne rechts	Heizwendel (H): 1800 W, Durchmesser 180 mm
Maße (B x T x H)	590 x 520 x 50 mm (Schätzung)
Gewicht	Ca. 10 kg
Oberflächenmaterial	Glaskeramik
Hauptfunktionen	12 Leistungsstufen pro Kochzone, erweiterbare Kochzone mit Doppelzone, Betriebsanzeige, Restwärmeanzeige
Sicherheit	Restwärmeanzeige (>60°C), Kindersicherung (Überwachung), automatische Abschaltung nicht spezifiziert
Reinigung und Pflege	Glaskeramikoberfläche: Reinigung mit Schaber, Spezialreiniger, feuchtem Schwamm; keinen Dampfreiniger oder Scheuermittel verwenden
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den autorisierten technischen Kundendienst
Allgemeine Informationen	Haushaltsgebrauch, Installation durch Fachkraft, konform mit CE-Richtlinien (2006/95, 2004/108, 93/68)

Häufig gestellte Fragen - KRM 641 D X HOTPOINT-ARISTON

Wie hoch ist die Gesamtleistung des Kochfelds KRM 641 D X?

Die Gesamtleistung beträgt 6600 W (6,6 kW).

Welche Arten von Stromanschlüssen sind möglich?

Das Gerät ist für einen einphasigen Anschluss 220-240 V ~ 50/60 Hz mit mitgeliefertem Kabel vorgesehen. Es kann auch dreiphasig angeschlossen werden 400 V 2+N, 220-240 V 3~, 400 V 2+2N oder 400 V 3-N unter Verwendung eines geeigneten Kabels H05RR-F mit einem Querschnitt von 2,5 mm².

Wie verwende ich die erweiterbare Kochzone?

Die erweiterbare Kochzone (hinten links) verfügt über eine Doppelzone. Um nur die innere Zone zu nutzen, drehen Sie den Knopf auf die Positionen 1 bis 12. Um beide Zonen zu aktivieren, drehen Sie den Knopf bis zum Einrasten (Position mit Kreis), und stellen Sie dann die Leistung zwischen 1 und 12 ein. Die Betriebsanzeige leuchtet auf.

Was tun, wenn die Glaskeramikoberfläche gesprungen ist?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Kontaktieren Sie ein autorisiertes technisches Kundendienstzentrum. Verwenden Sie das Kochfeld nicht mehr, bis es repariert wurde.

Wie reinige ich das Kochfeld?

Verwenden Sie einen feuchten Schwamm für die tägliche Reinigung. Bei hartnäckigen Verschmutzungen tragen Sie einen speziellen Glaskeramikreiniger mit einem geeigneten Schaber auf. Verwenden Sie niemals einen Dampfreiniger oder Scheuermittel (Pulver, Stahlwolle). Mit klarem Wasser abspülen und trockenwischen.

Wie erkenne ich, ob eine Kochzone noch heiß ist?

Eine Restwärmeanzeige (H oder Symbol) leuchtet auf, wenn die Temperatur der Kochzone 60°C überschreitet, auch nach dem Ausschalten. Sie bleibt so lange eingeschaltet, bis die Zone sicher ist (ca. 30 Minuten).

Welche Töpfe sollten auf diesem Kochfeld verwendet werden?

Bevorzugen Sie Töpfe mit flachem und dickem Boden, deren Durchmesser gleich oder größer als die Kochzone ist. Stellen Sie sicher, dass der Boden trocken und sauber ist, um die Wärmeübertragung zu optimieren. Vermeiden Sie Töpfe, die auf Gasbrennern verwendet wurden, da ihr Boden verformt sein kann.

Kann ich das Kochfeld über einem Backofen installieren?

Ja, sofern der Backofen mit einem Kühlgebläse mit Zwangsbelüftung ausgestattet ist. Halten Sie einen Mindestabstand von 20 mm zwischen dem Ausschnitt und dem darunter befindlichen Möbelstück ein. Bei Installation über einem Geschirrspüler sorgen Sie für eine dichte Trennwand.

Wie ersetze ich das Netzkabel?

Das Kabel darf nur von einem autorisierten Techniker ersetzt werden. Um an die Klemmenleiste zu gelangen, hebeln Sie den Deckel mit einem Schraubendreher ab. Beachten Sie den Anschlussplan entsprechend Ihrer elektrischen Installation (einphasig oder dreiphasig).

Was tun bei einem Brand auf dem Kochfeld?

Verwenden Sie niemals Wasser um eine Flamme zu löschen. Schalten Sie das Gerät aus und decken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke ab. Halten Sie brennbare Gegenstände von der Kochfläche fern.

BEDIENUNGSANLEITUNG KRM 641 D X HOTPOINT-ARISTON

Bedienungsanleitung,1

Installation, 30

Beschreibung des Gerätes,32

VorsichtsmaRegeln und Hinweise, 34

Reinigung und Pflege, 35

Technische Beschreibung der Modelle, 35

IT

Italiano

ZUR BEACHTUNG: Bei Gebrauch wird these Gerät und alle zugänglichen Teile sehr hei. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten.

Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu speilen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführrt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen.

NIEMALS eine Flamme/Brandherd mit Wasser loschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgebung: Keine Gegenstände auf den Kochstellen liegen halten.

ZUR BEACHTUNG: Sollte die Glaskeramitoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

IT

Warnings

Description de l'ordinateil

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Posizionamento

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfrei Betriebsweise des Gerätes zugewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.

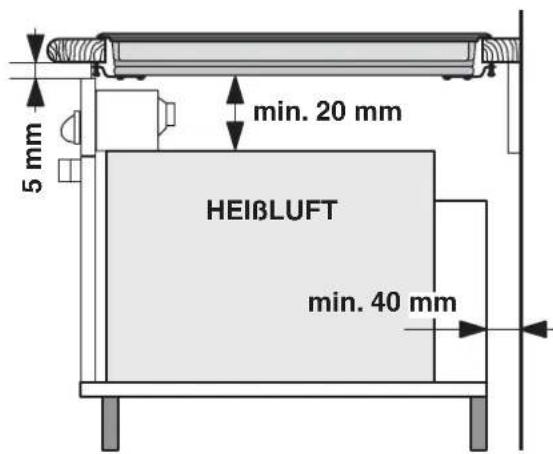

- Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kuhlsystem mit Zwangsbelüftung ausgestellt sein.
Von der Installation eines Kochfeldes über einem Geschirrrspuler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installmenten.
- Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitt folgender Abmessungen vorzusehen:

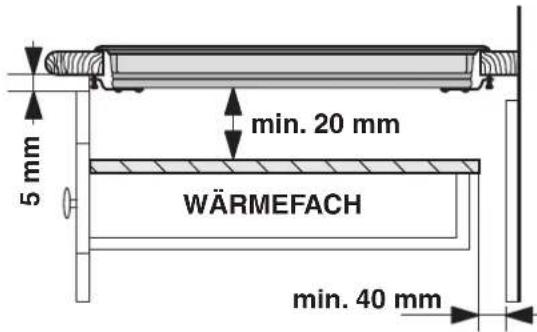

Beluftung

Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:

• in einem Abstand von mindestens 40mm von der dahinter liegenden Wand;
• um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschiedn zu gewährleisten.
  Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand

von Rand der Kochmulde von mindestens 600mm aufweisen.

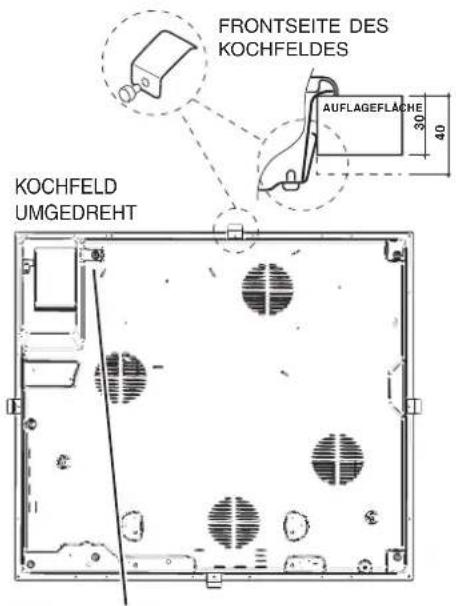

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stutz- bzw. Auflagefläche installiert werden. Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, undzarjne nach der Stärke der Auflagefläche:

• 30mm - Schraube 17.5mm ;
• 40 mm - Schraube 7.5 mm .

Verfahren Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeder Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Mobelausschnitt ein, und darüber so, dass es vorschrittsmäß auf der gesamten Auflagelänge aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaftet.

! Die Schrauben der Zentrierungsfedern,müssen unbedingt zuganglich sein.
Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein.
! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhlifenahme eines Werkzeugs nicht möglich ist.

Elektroverschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sãmtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter Herausziehen zu konnen.

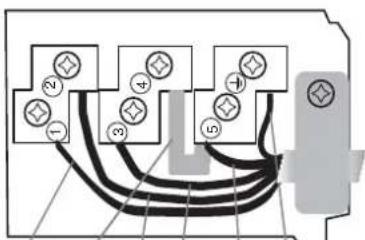

Klemmengehause

Das Gerat ist mit einem Gehäuse (befindlich im unteren Teil) ausgestattet, das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nur richtungsweisend, demnach ist es

möglich, dass sie mit dem erworbenen Gerät nicht übereinstimmt).

Kochenfeld UMGEDREHT

Einphasenanschluss

Das Kochfeld ist mit einem
bereits angeschlossenen
Netzkabel ausgestattet und ist
für einen Einphasenanschluss
voreingestellt. Schlieben Sie die
Drahte gemäß nachfolgender
Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Drähte
220-240V 1+N ~ 5060 Hz	N L	L: gelbigrun; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V - 2+N ~ 50/60 Hz
  220-240V3\~50/60Hz
• 400V - 2+2N ~ 50/60 Hz

Trennen Sie die Drähte und schlieben Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und frequenz	Elettrolabel	Anschluss der Dritte
400V - 2+N ~ 50/60 Hz	N L1 L2	1/2: gelbigrünN: die 2 blauen Dühte zusammenL1: schwerz L2: braun
220-240V 3 ~ 50/60Hz
400V - 2+2N ~ 50/60 Hz	N1 N2 L1 L2	1/2: gelbigrünN1: blau N2: blau L1: schwerz L2: braun

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V3-N~50/60Hz

dannverfahrenSiewifofglt:

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines hohenen Wertes, geeigneter Maße (Kabelquerschnitt: 25 mm).
2. Hebien Sie unter Zuhlifenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehausedeckels an (siehe Abbildung Klemmengehause).
3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anlehnung an

Beschreibung des Gerätes

DE

nachfolgende Tabelle und Zeichnungen:

1. Verlegen Sie die Drahte gemäß nachstehenden Zeichnungen und Tabelle und schlieben Sie die Drahte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss Klemmengehäuse
400V 3-N ~50/60 Hz	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1. Befestigen Sie das Netzkabel in der entsprechenden Kabelklemme und schreiben Sie den Deckel.

Dreiphasenanschluss 400

Phase Brücke NumphaeErdieiterPhase

Anschluss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlüssen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

Der Installateur ist für den ordnungsgemänen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher,dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (behindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.
  !Netzkabel und Steckdose müssen bei installiertem Gerat leicht zuganglich sein.
  ! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.
  Das Netzkabel muss regelmäßig kontrolliert werden undarf nur durch autorisiertes Fachpersonal ausgetauscht werden.
  ! Der Hersteller lehtne每一Verantwortung ab, falls.
  these Vorschriften nicht eingehalten werden sollenen.

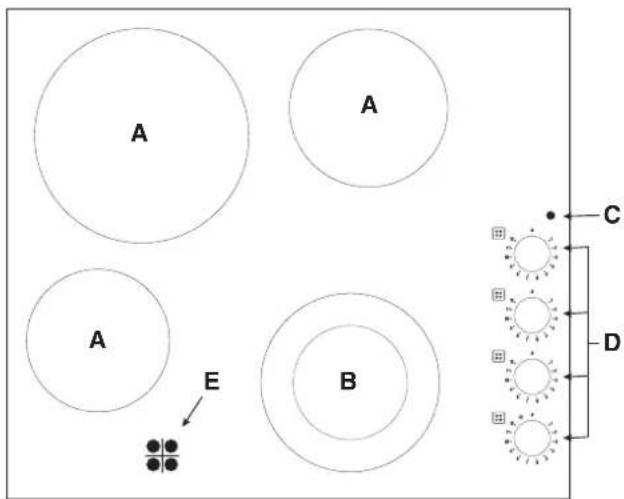

Einschalten des Glaskeramik-Kochfeldes

Traditionelle Kochzonen

Bei den traditionellen Heizelementen (A) handelt es sich um Ringheizkörper mit extrem kurzer Aufglühzeit (nur weniger Sekunden nach dem Einsatz).

Jede Kochzone hat ihren eigenen Schalter (D), mit dem 12 entsprechicedliche Temperaturen (vom Mindestwert 1 bis zum Höchstwert 12) eingestellt werden können.

Erweiterbare Kochzonen*

Die erweiterbaren Kochzonen (B und F) besitzen im Unterschied zu den traditionellen Kochzonen zwei Heizkreise. Es besteht die Möglichkeit, entweder nur die innere Kochzone oder beiden einschalten.

Erweiterbare runde Kochzonen*

Der Schaltknopf (D) erhögt die Wahl zweier Leistungsstufen, jeder davon regulierbar von Minimum 1 bis Maximum 12.

• Durch Drehen des Schalters im Uhrzeigersinn von 1 bis 12 stellen Sie die niedrigere der beiden Leistungsstufen ein.
  * Nur bei einigen Modellen.

Beschreibung

des Gerätes

• Drehen Sie den Schalter bis zum Anschlag (◎), durch, hörbar durch kurzes Klicken, wird die höhere der beiden Leistungsstufen eingestellt, die ebenfalls durch Drehen des Schalters gegen den Uhrzeigersinn von 12 bis 1 reguliert werden kann. Um zu der ursprünglichen Leistungsstufe darüberzukehren, drehen Sie den Schalter auf Einstellung 0. Bei den Doppelkochzonen schalten Sie mittels einer ersten Teilumdrehung des Schaltknopfes die keinere (innere) Kochzone ein. Um beide (die innere und die äußere) einzuschalten, drehen Sie den Schaltknopf bis zum Endanschlag (◎) durch und wahren Sie dann die gewünschte Leistungsstufe zwischen 12 und 1.

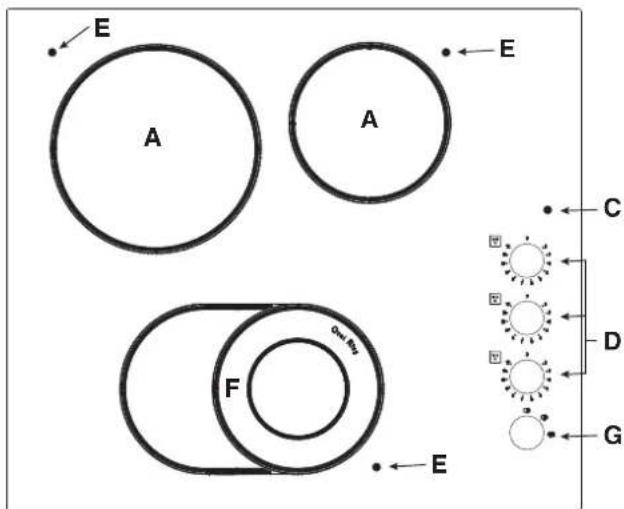

Erweiterbare ovale Kochzonen*

• Stellen Sie die gewünschte Leistungsstufe mittels des Schaltknopfes (D) von Minimum 1 bis Maximum 12 ein;
• Drehen Sie den Schaltknopf (G) auf folgende Symbole:

a. ⑥ wenn nur die interne kleine Kochzone eingeschaltet werden soll;
b. gewinn die runde Kochzone eingeschaltet werden soll;
c. c. C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C

Empfohlene Leistungsstufen für die entsprechenden Gararten:

Betriebskontrolleuche (C)

These leuchtet auf, sobald eine Kochzone in Betrieb gesetzt wird.

Restwärmeanzeige (E)

These zeigt an, dass eine oder mehrere Kochzonen auch nach dem Ausschalten noch hei sind (über 60^ ). Einige Modelle sind mit 4 Restwärmeanzeigen ausgestattet, d.h. eine für jeder Kochzone.

Pos.	Strahlerplatte
0	Ausgeschaltet
1	Zum Schmelzen von Butter und Schokolade
2	Zum Aufwärmen von Milch, Wasser usw.
3
4	Für Cremesuppen und Saucen
5
6	Zum Sieden
7
8	Für Fleischbraten
9
10	Für Suppenfleisch
11
12	Zum Fritieren

* Nur bei einigen Modellen.

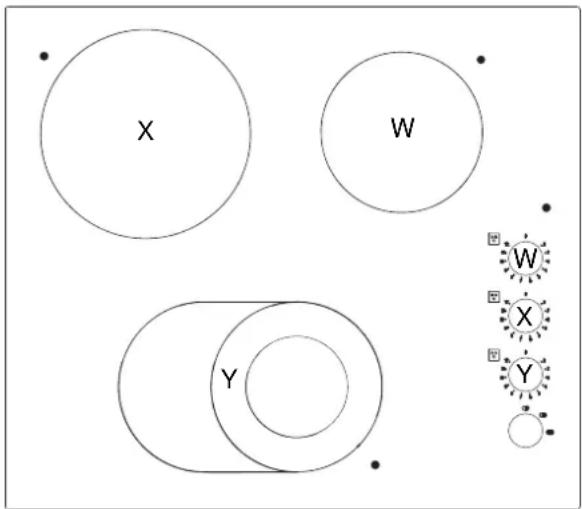

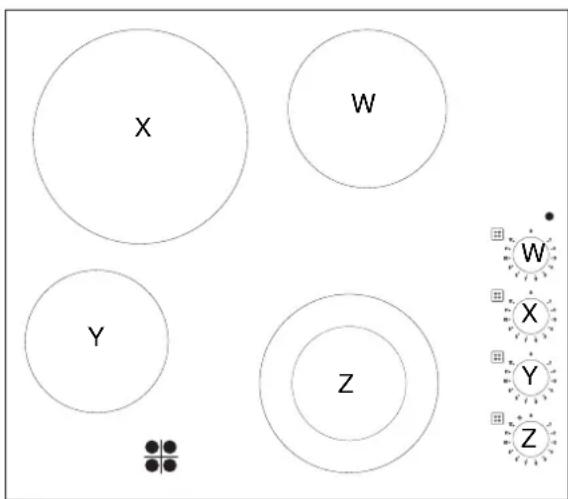

Kochzone-Knopf Correspondenz

Vorsichtsmaßregeln und Hinweise

DE

Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollenn aufmerksam gelesen werden.

Praktische Ratschlage zum Einsatz des Gerätes

So gibt Ichnen Ihr Kochfeld sein Bestes:

• Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.

• Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird.

• Achten Sie daraufuf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußert hohe Hitzekonzentration der Gasbrenner konnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen
• 2004/108/EWG vom 15/12/04 (electromagnetische Verträglichkeit) und nachfolgenden Änderungen
  -93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

Allgemeine Sicherheit

1. Stellen Sieitte Sicher, dass das Beluftungsgitter des Geblaseiemalsverstopft bzw.abgedeckt wird.Das Einbaukochfeld erfordert eine korrekte Beluftung zur Kuhlung der elektronischen Teile.

2. Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

3. Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

4. Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fußen und auch nicht, wenn Sie barfuß sind.

5. Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.

6. Das Glaskeramikkochfeld ist stößfest; davon kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder)sogar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
7. Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit freißen Kochfeldteilen gelamt.
8. Bitte berücksichtigten Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heißt bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).
9. Halten Sie sümttliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch freißen oder warmen Oberflächen belassen, konnen sie das Kochfeld dauerhaft beschädigen.
10. Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
11. Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
12. Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
13. Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
14. Kinder)durfen nicht mit dem Gerätspielern.
15. Schauen Sie nicht zu intensiv auf die eingeschalteten Halogen-Kochzonen, soweit vorhanden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialien zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern.

Für weitere Informationen zur korrekten Entsorgung konnen sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Handlertwenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.
! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf-oder Hochdruckreinigungsgerate.
- Zur tätiglichen Pflege genugt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
- Bei entsprechenden starker Verschmutzung sollen ein spezialles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspullen und sorgfältig abzutrocknen.
- Starke Verschmutzungen setzen sich mit einem Schaber (Klingenschabner) entfernen. Sie sollen sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisselassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
- Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernrt werden.
- Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare

Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfeht sich, diese Nachbehandlung bei lauwarmem oder abgekühtem Gerat vorzunehmen.
- Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sich)namlich bei der{nachsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für langere Zeit darauf vorhanden sein.

Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspulen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden. ! Einige Kochfelder sind mit einem Aluminiumrahen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sieitte keine Produkte zur Reinigung und Entfettung, die nicht fur Aluminium geeignet sind.

Demontage des Kochfeldes

Sollete sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
3. lahmen Sie das Kochfeld aus dem Möbelausschnitt heraus.
   ! Wir empfehlen dringlich, Innemechanismen nicht eigenschaftig zu reparieren. Kontaktieren Sie bei Störungenitte den Kundendienst.

Technische Beschreibung der Modelle

In den angeführten Tabellen werden, Modell für Modell, die Energiebedarfswerte, die Art der Heizelemente und der Durchmesser einer jeder Kochzone ausgewiesen.

Kochfelder KEM 645 D C KEM 645 D X		KEM 646 D C
Kochzonen Leistung (W) Durchmesser (mm) Leistung (W) Durchmesser (mm)
Hinten links A 2500	210 A 2500 210
Hinten rechts H 1400	160 H 1400 160
Vorne links H 1200	145 A 1200 145
Vorne rechts HD 1700	00/700 180/120	HD 1700/700	180/120
Gesamtleistung	6800	6800

Kochfelder	KRM 640 C KRM 640 X		KRM 641 D X
Kochzonen Leistung (W) Durchmesser (mm) Leistung (W) Durchmesser (mm)
Hinten links	H 2300	210	HD 2200/1000	210/140
Hinten rechts H 1400	160 H 1400 160
Vorne links H 1200	145 H 1200 145
Vorne rechts	H 1800	180 H 1800	180
Gesamtleistung	6700		6600

Kochfelder	KRM 630 C
Kochzonen Leistung (W) Durchmesser (mm)
Hinten links H 2500	210
Hinten rechts H 1400	160
Vorne Mitte	HO 2400/1600/600	170x260
Gesamtleistung	6300

Legende:

H = hilight einfach

HD = hilight doppel

HO = hilight oval

A = Halogen einfach

Installazione

IT

! De kabel mag nicht gebogen of samengedrukt worden.
