MODE D'EMPLOI DU6111E GORENJE

FR Prescriptions de montage et mode d’emploi

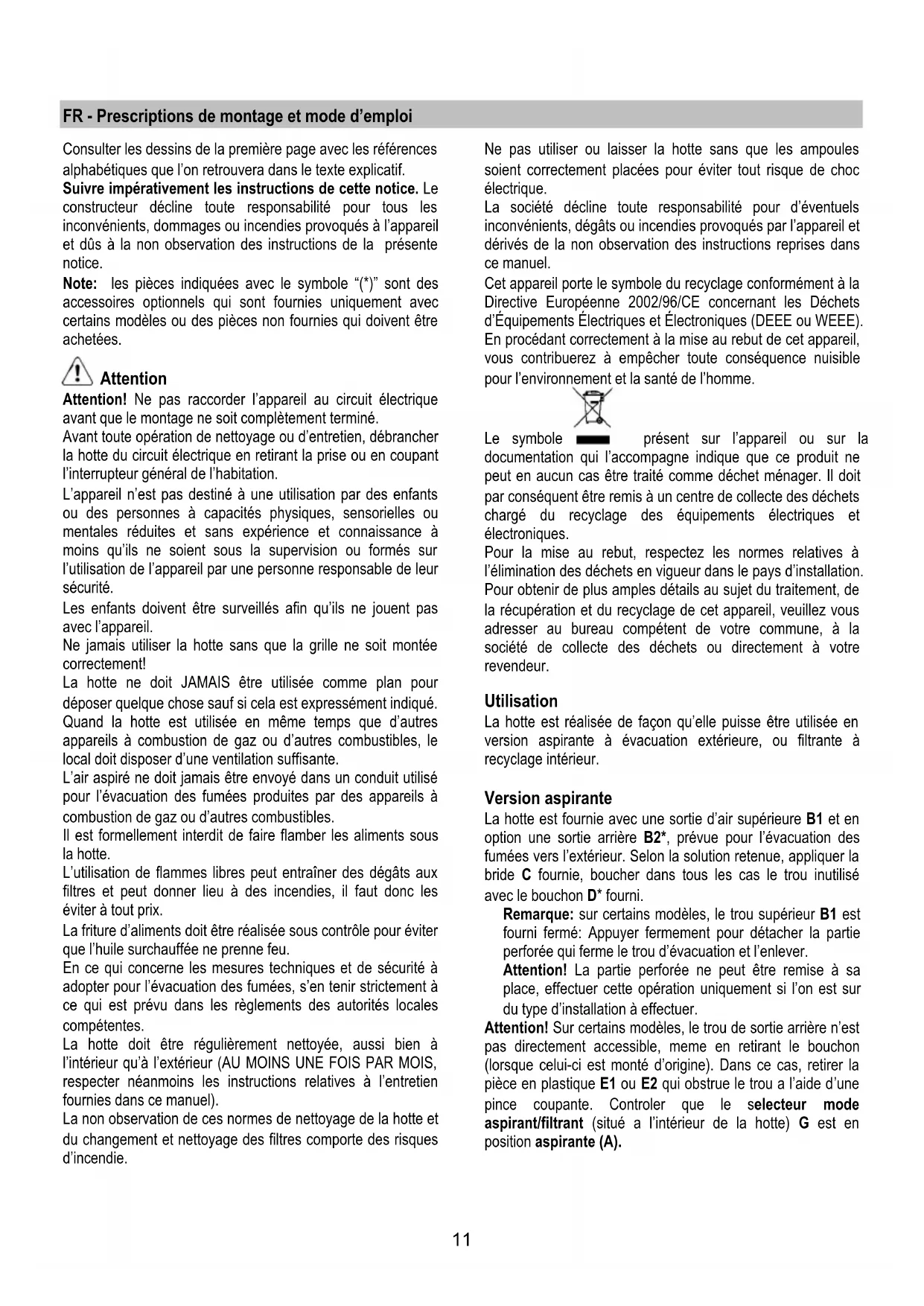

FR - Prescriptions de montage et mode d’emploi

Consulter les dessins de la première page avec les références

alphabétiques que l’on retrouvera dans le texte explicatif.

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les

inconvénients, dommages ou incendies provoqués à l’appareil

et dûs à la non observation des instructions de la présente

Note: les pièces indiquées avec le symbole “(*)” sont des

accessoires optionnels qui sont fournies uniquement avec

certains modèles ou des pièces non fournies qui doivent être

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d’entretien, débrancher

la hotte du circuit électrique en retirant la prise ou en coupant

l’interrupteur général de l’habitation.

L’appareil n’est pas destiné à une utilisation par des enfants

ou des personnes à capacités physiques, sensorielles ou

mentales réduites et sans expérience et connaissance à

moins qu’ils ne soient sous la supervision ou formés sur

l’utilisation de l’appareil par une personne responsable de leur

Les enfants doivent être surveillés afin qu’ils ne jouent pas

Ne jamais utiliser la hotte sans que la grille ne soit montée

La hotte ne doit JAMAIS être utilisée comme plan pour

déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d’autres

appareils à combustion de gaz ou d’autres combustibles, le

local doit disposer d’une ventilation suffisante.

L’air aspiré ne doit jamais être envoyé dans un conduit utilisé

pour l’évacuation des fumées produites par des appareils à

combustion de gaz ou d’autres combustibles.

Il est formellement interdit de faire flamber les aliments sous

L’utilisation de flammes libres peut entraîner des dégâts aux

filtres et peut donner lieu à des incendies, il faut donc les

La friture d’aliments doit être réalisée sous contrôle pour éviter

que l’huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à

adopter pour l’évacuation des fumées, s’en tenir strictement à

ce qui est prévu dans les règlements des autorités locales

La hotte doit être régulièrement nettoyée, aussi bien à

l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS,

respecter néanmoins les instructions relatives à l’entretien

fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et

du changement et nettoyage des filtres comporte des risques

Ne pas utiliser ou laisser la hotte sans que les ampoules

soient correctement placées pour éviter tout risque de choc

La société décline toute responsabilité pour d’éventuels

inconvénients, dégâts ou incendies provoqués par l’appareil et

dérivés de la non observation des instructions reprises dans

Cet appareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d’Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil,

vous contribuerez à empêcher toute conséquence nuisible

pour l’environnement et la santé de l’homme.

présent sur l’appareil ou sur la

documentation qui l’accompagne indique que ce produit ne

peut en aucun cas être traité comme déchet ménager. Il doit

par conséquent être remis à un centre de collecte des déchets

chargé du recyclage des équipements électriques et

Pour la mise au rebut, respectez les normes relatives à

l’élimination des déchets en vigueur dans le pays d’installation.

Pour obtenir de plus amples détails au sujet du traitement, de

la récupération et du recyclage de cet appareil, veuillez vous

adresser au bureau compétent de votre commune, à la

société de collecte des déchets ou directement à votre

La hotte est réalisée de façon qu’elle puisse être utilisée en

version aspirante à évacuation extérieure, ou filtrante à

recyclage intérieur.

La hotte est fournie avec une sortie d’air supérieure B1 et en

option une sortie arrière B2*, prévue pour l’évacuation des

fumées vers l’extérieur. Selon la solution retenue, appliquer la

bride C fournie, boucher dans tous les cas le trou inutilisé

avec le bouchon D* fourni.

Remarque: sur certains modèles, le trou supérieur B1 est

fourni fermé: Appuyer fermement pour détacher la partie

perforée qui ferme le trou d’évacuation et l’enlever.

Attention! La partie perforée ne peut être remise à sa

place, effectuer cette opération uniquement si l’on est sur

du type d’installation à effectuer.

Attention! Sur certains modèles, le trou de sortie arrière n’est

pas directement accessible, meme en retirant le bouchon

(lorsque celui-ci est monté d’origine). Dans ce cas, retirer la

pièce en plastique E1 ou E2 qui obstrue le trou a l’aide d’une

pince coupante. Controler que le selecteur mode

aspirant/filtrant (situé a l’intérieur de la hotte) G est en

position aspirante (A).12

Dans le cas où il est impossible d’évacuer vers l’extérieur les

fumées et vapeurs de cuisson, vous pouvez alors utiliser la

hotte en version filtrante en montant le filtre a charbon. Les

fumées et vapeurs seront recyclées à travers la grille avant

située au dessus du panneau de commandes. Controler que

le selecteur aspirante/filtrant est en position filtrante (F).

Les modèles sans moteur d’aspiration fonctionnent

uniquement dans la version aspirante et ils doivent être

connectés à une unité périphérique d’aspiration (non fournie).

La distance minimum entre la superficie de support des

récipients sur le dispositif de cuisson et la partie la plus basse

de la hotte de cuisine ne doit pas être inférieure à 60cm dans

le cas de cuisinières électriques et de 75cm dans le cas de

cuisinières à gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz

spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée

sur la plaque signalétique située à l’intérieur de la hotte. Si

une prise est présente, branchez la hotte dans une prise

murale conforme aux normes en vigueur et placée dans une

zone accessible. Si aucune prise n’est présente

(raccordement direct au circuit électrique), ou si la prise ne se

trouve pas dans une zone accessible, appliquez un

disjoncteur normalisé pour assurer de débrancher

complètement la hotte du circuit électrique en conditions de

catégorie surtension III, conformément aux règlementations

Attention! Avant de rebrancher le circuit de la hotte à

l’alimentation électrique et d’en vérifier le fonctionnement

correct, contrôlez toujours que le câble d’alimentation soit

La hotte peut etre installée sur un mur ou sur le fond d’un

meuble; s’il est fourni, utiliser le gabarit de pose H de facon a

percer correctement les trous, sinon, appuyer la hotte sur le

mur ou sur le fond du meuble et à l’aide d’un crayon noir,

repérer l’endroit où percer les trous.

Fixation murale -Inserer les chevilles J dans les trous et les 2

vis K dans les trous supérieurs. Retirer la grille et accrocher

la hotte aux 2 vis, ensuite, depuis l’intérieur, positionner la

troisième vis L enfin serrer toutes les vis.

Fixation sous un meuble - Fixer la hotte avec les 4 vis M à

l’intérieur du meuble.

La hotte est équipée d’un panneau de contrôle doté d’une

commande de vitesse d’aspiration et d’une commande

d’éclairage du plan de cuisson.

Utiliser la puissance d’aspiration maximum en cas de

concentration très importante des vapeurs de cuisson. Nous

conseillons d’allumer la hotte 5 minutes avant de commencer

la cuisson et de la faire fonctionner encore pendant 15

minutes environ après avoir terminé la cuisson.

Dégager le panneau frontal N*.

Si votre produit est fourni avec une valve à actionnement

électrique ou mécanique, les touches et/ou les boutons et/ou

les poignées à disposition servent au contrôle des lumières et

à l'ouverture et la fermeture de la valve.

Attention! Avant toute opération de nettoyage ou

d’entretien, débrancher la hotte du circuit électrique en

enlevant la prise ou en coupant l’interrupteur général de

La hotte doit être régulièrement nettoyée à l’intérieur et à

l’extérieur (au moins à la même fréquence que pour l’entretien

des filtres à graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détergent liquide neutre. Ne pas utiliser de

produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

Il y a risque d’incendie si vous ne respectez pas les

instructions concernant le nettoyage de l’appareil et le

remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être

engagée dans le cas d’un endommagement du moteur ou

d’incendie liés à un entretien négligé ou au non respect des

consignes de sécurité précédemment mentionnées.

Il retient les particules de graisse issues de la cuisson.

S’il est situé à l’intérieur d’une grille support, il peut s’agir d’un

des modèles suivants:

Le filtre en papier doit etre chengé une fois par mois ou s’il

se colore sur sa partie supérieure, lorsque la coloration

transparait au travers de la grille.

Il filtro éponge doit etre lavé à l’eau chaude une fois par

mois et changé tous les 5/6 lavages.

Il filtro metallique doit etre nettoyé une fois par mois avec

un detergent non agressif, à la main ou dans le lave vaisselle

à basse température et pendant un cycle court.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les

caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour accéder au filtre a graisse ouvrir la grille a l’aide des

loquets P et la sortir de ses fixations R1 ou R2.

Le filtre métallique autoportant n’a pas de grille de support,

pour l’enlever, tirer les ressorts de décrochage P4 vers

l’arrière et extraire le filtre vers le bas.13

Filtre à charbon actif (uniquement pour version

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate aprés un emploi

plus ou mois long, selon la fréquence d'utilisation et la

régularité du nettoyage du filtre à graisses. En tout cas, il est

nécessaire de changer le filtre aprés, au maximum, quatre

IL NE PEUT PAS être nettoyé ou régénéré.

Il peut s’agir d’un des modèles suivants:

Rectangulaire S1 ou S2 ou S3:

Montage (S1 ou S2): inserer l’arrière du filtre T et accrocher

les fixations avant (U).

Montage (S3): Enlever le couvercle W en tournant les

Insérer le petit matelas à charbon à l’intérieur du logement

approprié et le fixer en tournant le pommeau O de 90°,

refermer le couvercle.

Procéder en sens inverse pour le démontage.

Circulaire(V1-V2-V3-modéles variés):

Encastré a baillonette le positionner au centre, le recouvrir

de la grille de protection du moteur en veillant à ce que les

points X1 ou X2 ou X3 du filtre a charbon correspondent aux

points Y1 ou Y2 du convoyeur, puis le tourner dans le sens

des aiguilles d’une montre. Pour le démonter tourner dans le

sens inverse des aiguilles d’une montre, s’il possède une

languette Z ne pas oublier de la soulever légèrement

Remplacement des lampes

Débrancher l’appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

Changement de l’ampoule 40W- Dévisser l’ampoule grillée

et la remplacer par une ampoule ovale a incandescence max

40W E14. Enlever la grille pour accéder au compartiment de

Remplacement des lampes halogène - Accéder au

logement de la lampe – sortir la protection en utilisant un petit

tournevis à lame plate ou tout autre outil similaire.

Remplacer la lampe endommagée. Utiliser uniquement des

lampes halogènes 20W maximum (G4), en ayant soin de ne

pas les toucher avec les mains. Refermer le plafonnier

(fixation par encliquetage).

Dans l’éventualité où l’éclairage ne devait pas fonctionner,

vérifier si les lampes ont été introduites correctement dans

leur logement, avant de contacter le service après-vente.14

NL - Montagevoorschriften en gebruiksaanwiizing
