MANUALE UTENTE DU6111E GORENJE

IT Istruzioni di montaggio e d'uso

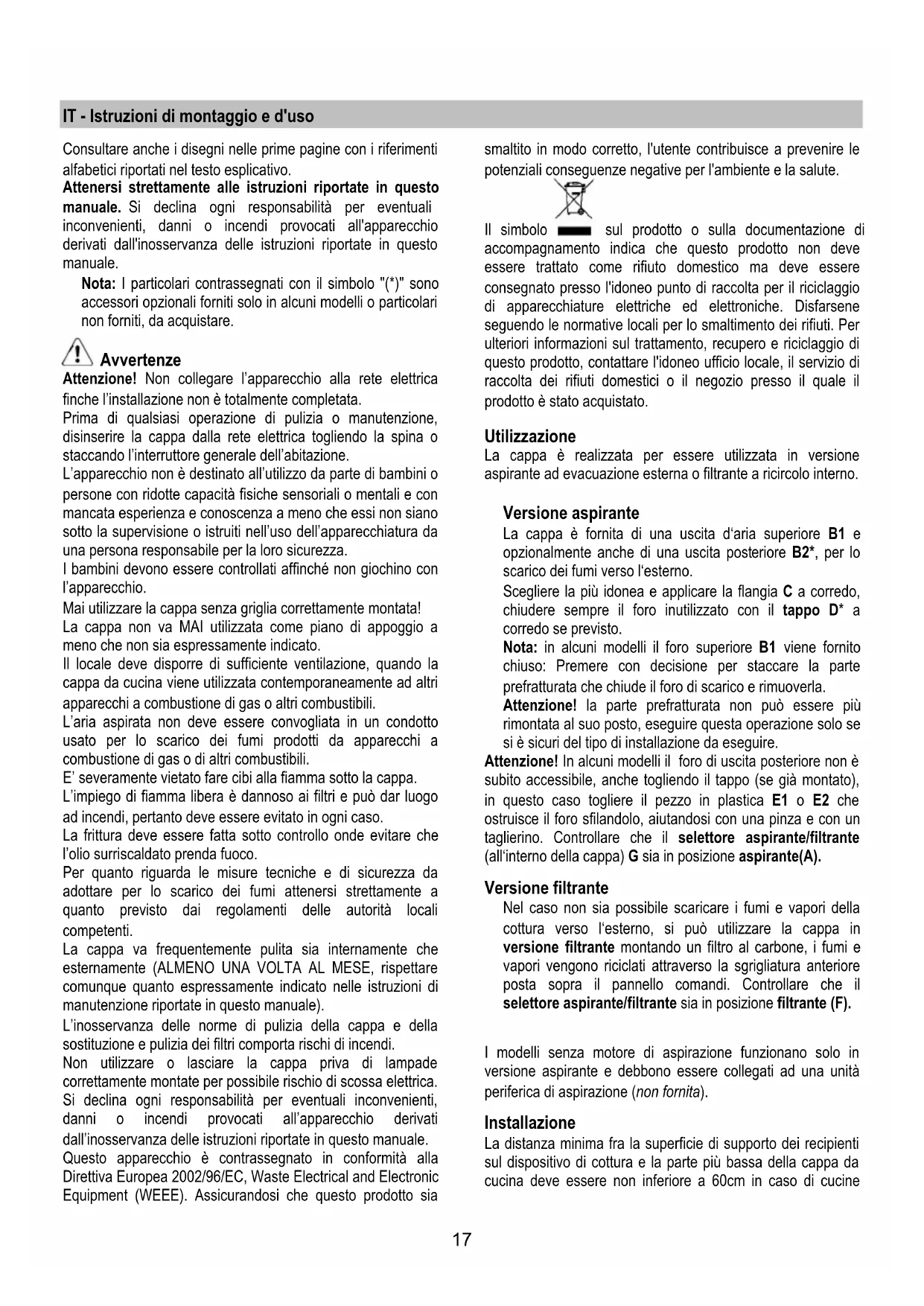

IT - Istruzioni di montaggio e d'uso

Consultare anche i disegni nelle prime pagine con i riferimenti

alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

Nota: I particolari contrassegnati con il simbolo "(*)" sono

accessori opzionali forniti solo in alcuni modelli o particolari

non forniti, da acquistare.

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade

correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

La cappa è fornita di una uscita d‘aria superiore B1 e

opzionalmente anche di una uscita posteriore B2*, per lo

scarico dei fumi verso l‘esterno.

Scegliere la più idonea e applicare la flangia C a corredo,

chiudere sempre il foro inutilizzato con il tappo D* a

corredo se previsto.

Nota: in alcuni modelli il foro superiore B1 viene fornito

chiuso: Premere con decisione per staccare la parte

prefratturata che chiude il foro di scarico e rimuoverla.

Attenzione! la parte prefratturata non può essere più

rimontata al suo posto, eseguire questa operazione solo se

si è sicuri del tipo di installazione da eseguire.

Attenzione! In alcuni modelli il foro di uscita posteriore non è

subito accessibile, anche togliendo il tappo (se già montato),

in questo caso togliere il pezzo in plastica E1 o E2 che

ostruisce il foro sfilandolo, aiutandosi con una pinza e con un

taglierino. Controllare che il selettore aspirante/filtrante

(all‘interno della cappa) G sia in posizione aspirante(A).

Nel caso non sia possibile scaricare i fumi e vapori della

cottura verso l‘esterno, si può utilizzare la cappa in

versione filtrante montando un filtro al carbone, i fumi e

vapori vengono riciclati attraverso la sgrigliatura anteriore

posta sopra il pannello comandi. Controllare che il

selettore aspirante/filtrante sia in posizione filtrante (F).

I modelli senza motore di aspirazione funzionano solo in

versione aspirante e debbono essere collegati ad una unità

periferica di aspirazione (non fornita).

La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

cucina deve essere non inferiore a 60cm in caso di cucine18

elettriche e di 75cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas

specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile. Se sprovvista di

spina (collegamento diretto alla rete) o la spina non è posta in

zona accessibile applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.

Attenzione: prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente.

La cappa può essere installata sul muro o sul fondo di un

pensile; se fornita, utilizzate la dima H per forare alla giusta

distanza, altrimenti appoggiare la cappa alla parete o sul

fondo del pensile e segnare con una matita i fori da

Fisaggio alla parete - Inserire i tasselli a muro J nei fori

eseguiti e due viti K nei fori superiori, togliere la griglia e

agganciare la cappa alle 2 viti, infine, dall‘interno, inserire

la terza vite L e serrarle tutte.

Fissaggio al pensile - Fissare la cappa con 4 viti M

dall‘interno del pensile.

La cappa è fornita di un pannello comandi con un controllo

delle velocità di aspirazione ed un controllo di accenzione

della luce per l'illuminazione del piano di cottura.

Usare la velocità maggiore in caso di particolare

concentrazione di vapori di cucina. Consigliamo di accendere

l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla

in funzione a cottura terminata per altri 15 minuti circa.

Aprire sempre il raccogli vapore N*.

Se il vostro prodotto è provvisto di valvola ad azionamento

elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a

disposizione servono per il controllo delle luci e per l'apertura

e chiusura della valvola.

Attenzione! Prima di qualsiasi operazione di pulizia o

manutenzione, disinserire la cappa dalla rete elettrica

togliendo la spina o staccando l’interruttore generale

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

L’inosservanza delle norme di pulizia dell’apparecchio e della

sostituzione dei filtri comporta rischi di incendi. Si raccomanda

quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore,

incendi provocati da un’impropria manutenzione o

dall’inosservanza delle suddette avvertenze.

Trattiene le particelle di grasso derivanti dalla cottura.

Se situato all'interno di una griglia supporto, può essere uno

Il filtro di carta deve essere sostituito una volta al mese o se

colorato nel lato superiore, quando la colorazione traspare dai

Il filtro spugna va lavato con acqua calda saponata una volta

al mese e sostituito ogni 5/6 lavaggi.

Il filtro metallico deve essere pulito una volta al mese, con

detergenti non aggressivi, manualmente oppure in

lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Per accedere al filtro grassi aprire la griglia tramite gli sganci

P e liberarlo dai fermi R1 o R2.

Il filtro metallico autoportante non ha griglia di supporto,

per rimuoverlo tirare le molle di sgancio P4 verso dietro ed

estrarre il filtro verso il basso.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o

meno prolungato a seconda del tipo di cucina e della

regolarità della pulizia del filtro grassi. In ogni caso è

necessario sostituire la cartuccia al massimo ogni quattro

NON può essere lavato o rigenerato

Può essere uno dei tipi seguenti:

Rettangolare S1, S2 o S3:

Montaggio (S1 o S2): inserire il lato posteriore T e

agganciare anteriormente (U).

Montaggio (S3): Rimuovere il coperchio W girando di 90°

Inserire il materassino di carbone all’interno del vano apposito

e fissarlo girando di 90° il pomello O ,richiudere il coperchio.

Procedere in senso inverso per lo smontaggio.

Circolare(V1-V2-V3-vari modelli):

Incastro a baionetta posizionarlo al centro a copertura

della griglia proteggi motore avendo cura che il riferimento

X1 o X2 o X3 sul filtro al carbone corrisponda con il

riferimento Y1 o Y2 sul convogliatore, girare poi in senso

orario; in caso di smontaggio girare in senso antiorario, se

provvisto di linguetta Z ricordarsi di sollevarla prima

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

Sostituzione lampade 40W - Svitare la lampada

danneggiata e sostituirla con lampada ovale ad

incandescenza max 40W E14.Togliere la griglia per

accedere al vano lampade.

Sostituzione lampada alogena - Accedere al vano

lampada - estrarre la protezione facendo leva con un

piccolo giravite a taglio o simile utensile.

Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 20W max (G4), avendo

cura di non toccarle con le mani. Richiudere la plafoniera

(fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.20
