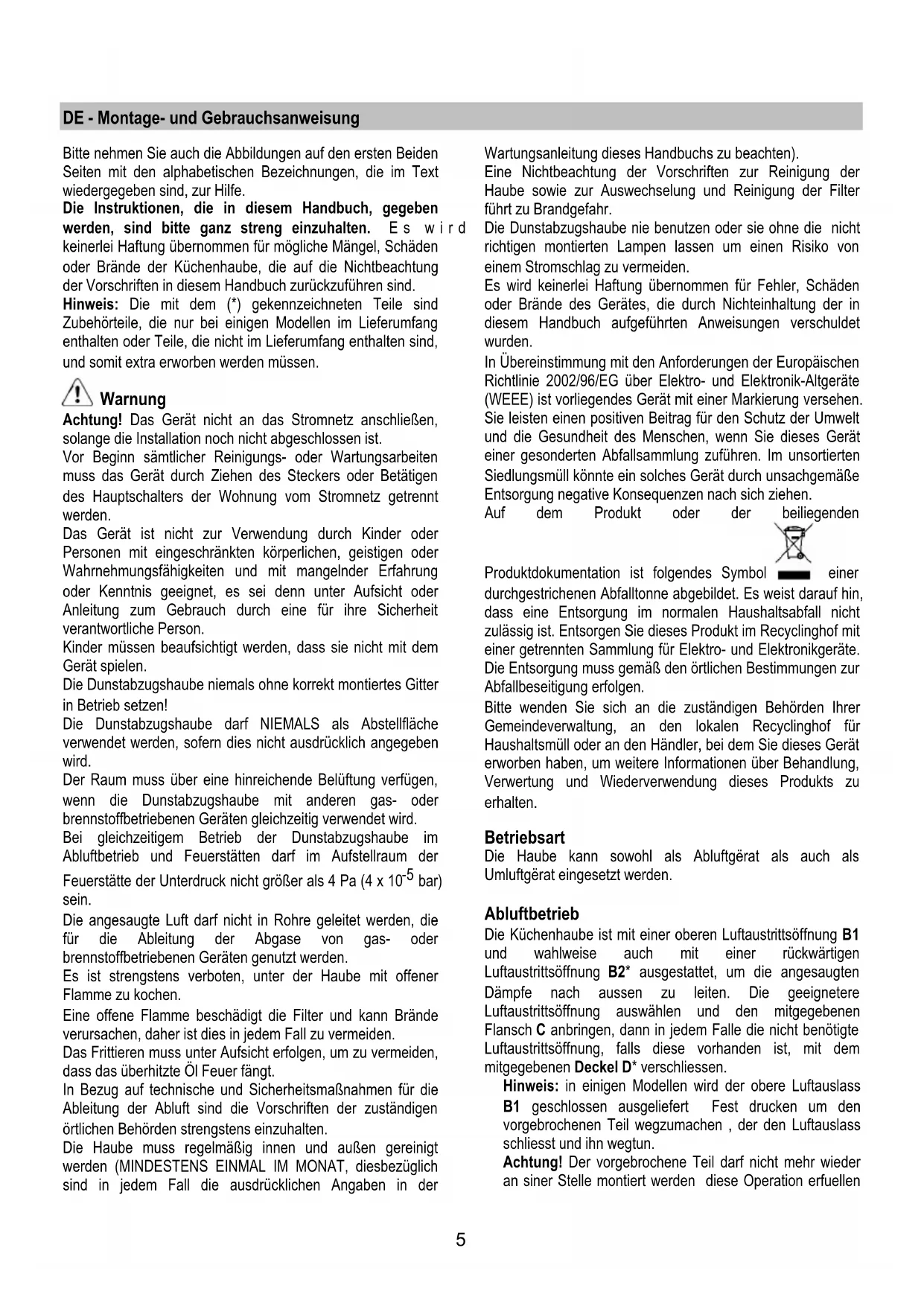

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden

Seiten mit den alphabetischen Bezeichnungen, die im Text

wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch, gegeben

werden, sind bitte ganz streng einzuhalten. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Küchenhaube, die auf die Nichtbeachtung

der Vorschriften in diesem Handbuch zurückzuführen sind.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind

Zubehörteile, die nur bei einigen Modellen im Lieferumfang

enthalten oder Teile, die nicht im Lieferumfang enthalten sind,

und somit extra erworben werden müssen.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Das Gerät ist nicht zur Verwendung durch Kinder oder

Personen mit eingeschränkten körperlichen, geistigen oder

Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung

oder Kenntnis geeignet, es sei denn unter Aufsicht oder

Anleitung zum Gebrauch durch eine für ihre Sicherheit

verantwortliche Person.

Kinder müssen beaufsichtigt werden, dass sie nicht mit dem

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Die Dunstabzugshaube nie benutzen oder sie ohne die nicht

richtigen montierten Lampen lassen um einen Risiko von

einem Stromschlag zu vermeiden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin,

dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Die Küchenhaube ist mit einer oberen Luftaustrittsöffnung B1

und wahlweise auch mit einer rückwärtigen

Luftaustrittsöffnung B2* ausgestattet, um die angesaugten

Dämpfe nach aussen zu leiten. Die geeignetere

Luftaustrittsöffnung auswählen und den mitgegebenen

Flansch C anbringen, dann in jedem Falle die nicht benötigte

Luftaustrittsöffnung, falls diese vorhanden ist, mit dem

mitgegebenen Deckel D* verschliessen.

Hinweis: in einigen Modellen wird der obere Luftauslass

B1 geschlossen ausgeliefert Fest drucken um den

vorgebrochenen Teil wegzumachen , der den Luftauslass

schliesst und ihn wegtun.

Achtung! Der vorgebrochene Teil darf nicht mehr wieder

an siner Stelle montiert werden diese Operation erfuellen6

nur wenn man sicher ist welche Sorte der Installation man

Achtung! Bei einigen Modellen ist die rückwärtige

Luftaustrittsöffnung nicht sofort zugänglich, selbst wenn der

Deckel entfernt wird (falls dieser schon montiert ist). In diesem

Fall das Plastikteil E1 oder E2, das die Öffnung verschliesst,

mit Hilfe einer Zange und eines Messerchens entfernen.

Kontrollieren, dass der Schalter G ‘Abluft/Umluft’ (im

Inneren der Küchenhaube) auf der Position ‘Abluft’ (A) steht.

Falls es nicht möglich sein sollte, die angesaugten Dämpfe

nach aussen abzuleiten, kann die Küchenhaube als

Umlufthaube verwendet werden, wenn ein Aktivkohlefilter

eingebaut wird. Die angesaugten Dämpfe werden dann mit

Hilfe des vorderen Gitters, das sich oberhalb der

Bedienungstasten befindet, wiederaufbereitet. Kontrollieren,

dass der Schalter ‘Abluft/Umluft’ auf der Position ‘Umluft’

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb

und müssen an eine peripherische Saugeinheit (nicht im

Lieferumfang enthalten) angeschlossen werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 60cm im Fall von

elektrischen Kochfeldern und 75cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf

dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften

entsprechende Steckdose anzuschließen. Bei einer Haube

ohne Stecker (direkter Netzanschluss) oder falls der Stecker

nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter

anzubringen, der unter Umständen der Überspannung

Kategorie III entsprechend den Installationsregeln ein

vollständiges Trennen vom Netz garantiert.

Hinweis: Bevor man den Stromkreis der Dunstabzugshaube

an die Netzversorgung verbindet und den richtigen Betrieb zu

ueberpruefen, bitte immer kontrollieren dass die

Netzversorgung immer richtig montiert worden wird.

Die Küchenhaube kann an die Wand montiert werden, sie

kann aber auch am unteren Brett eines Hängeschrankes

befestigt werden; wenn beigefügt, die Schablone H

verwenden, um die Löcher im richtigen Abstand zu bohren,

ansonsten die Küchenhaube an die Wand oder an das

unterste Brett des Hängeschrankes lehnen und mit einem

Bleistift die zu bohrenden Löcher markieren.

Wandmontage - Die Wanddübel J in die Böhrlöcher und die

beiden Schrauben K in die oberen Dübel einsetzen, das Gitter

entfernen und die Küchenhaube in die beiden Schrauben

einhängen. Danach im Inneren die dritte Schraube L

einsetzen und alle Schrauben festziehen.

Montage unter dem Hängeschrank - Die 4 Schrauben M im

Inneren des Hängeschrankes in die Bohrlöcher einsetzen und

damit die Küchenhaube am Hängeschrank befestigen.

Die Dunstabzugshaube ist mit einer Bedienungsblende

ausgestattet, die mit einer Steuerung für die Ansaugstärke

bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung

der Arbeitsplatzbeleuchtung versehen ist.

Im Falle einer sehr intensiven Küchendunstkonzentration die

höchste Saugstärke einschalten. Es wird empfohlen, die

Dunstabzugshaube schon fünf Minuten vor Beginn des

Kochvorganges einzuschalten und sie nach dessen

Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

Die Klappe N* immer ausklappen.

Wenn Ihr Produkt mit elektrischem oder mechanischem

Abluftklappe versehen ist, dienen die zur Verfuegung

stehehnen Tasten und oder die Druecktasten und Drehknopfe,

fuer die Kontrolle der Lichter und zum oeffnen und schliessen

Hinweis ! Bevor Sie jede Operation erfuellen, d.h.

Reinigung oder Wartung, die Dunstabzugshaube von dem

elektrischen Netz ausschalten , die Steckdose

herausziehen oder den Hauptschalter des Hauses

Die Dunstabzugshaube muss sowohl innen als auch aussen

häufig gereinigt werden (etwa in den selben Intervalle, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktem Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Nichtbeachtung dieser Anweisungen zur Reinigung des

Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann

zum Brand führen. Diese Anweisungen sind unbedingt zu

Der Hersteller übernimmt keine Haftung für irgendwelche

Schäden am Motor oder aus Feuergründen, die auf eine

unsachgemäße Wartung oder Nichteinhaltung der oben

angeführten Sicherheitsvorschriften zurückzuführen sind.

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

Wenn dieser sich innerhalb eines Stützgitters befindet, kann

es sich um einen der folgenden Filtertypen handeln:

Der Papierfilte muss einmal im Monat ausgewechselt werden

oder dann, wenn er auf der Oberseite verfärbt ist und diese

Verfärbung durch die Löcher des Gitters sichtbar ist.

Der Schwammfilter muss einmal monatlich gewaschen und7

nach 5 – 6 Waschgängen ganz ausgewechselt werden.

Der Metallfilter muss einmal monatlich mit einem milden

Reinigungsmittel per Hand gewaschen werden. Er kann auch

in der Geschirrspülmaschine bei niedriger Temperatur und im

Schnellwaschgang gereinigt werden. Der Metallfettfilter kann

bei der Reinigung in der Spülmaschine abfärben, was seine

Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Um die Fettfilter zu entnehmen, das Gitter mit Hilfe der

Haken P öffnen und aus den Haltern R1 oder R2 entfernen.

Der selbsttragende Metallfilter ist nicht mit einem Haltegitter

versehen; um ihn herauszunehmen, die Öffnungshaken P4

nach hinten ziehen und den Filter dann nach unten

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim

Je nach der Benetzungsdauer des Herdes und der Häfigkeit

der Reinigung des Fettfilters tritt nach einer mehr oder

weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz

mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Es kann einer der folgenden Typen sein:

Rechtwinklig S1 oder S2 oder S3:

Montage (S1 oder S2): das hintere Teil T einsetzen und an

der Vorderseite einhaken (U).

Montage (S3): Durch Drehen der Knäufe O um 90° die

Abdeckung W entfernen.

In das dafür vorgesehene Fach den Kohlefilter einsetzen und

ihn durch Drehen der Knäufe O um 90° befestigen, dann die

Abdeckung wieder schließen.

Beim Ausbauen in umgekehrter Reihenfolge vorgehen.

Kreisförmig (V1-V2-V3- verschiedene Modelle):

Bajonettverschluss in der Mitte auf dem Motorschutzgitter

positionieren. Dabei darauf achten, dass die Punkte X1 oder

X2 oder X3 auf dem Aktivkohlefilter mit den Punkten Y1 oder

Y2 des Leitwerkes übereinstimmen, dann im Uhrzeigersinn

drehen; beim Abmontieren entgegen des Uhrzeigersinns

drehen. Falls der Bajonettverschluss mit einer Zunge Z

ausgestattet ist, diese vorher leicht anheben.

Ersetzten der Lämpchen

Das Gerat von Stromnetz abschalten.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass

Ersetzten der Lämpchen 40W - Das kaputte Lämpchen

herausdrehen und dieses durch eine ovale Glühlampe mit

maximal 40 W E14 ersetzen. Das Gitter entfernen, um an die

Lämpchen zu gelangen.

Ersetzten der Halogenlampe - Auf den Lampenbereich

Zugriff nehmen – die Abdeckung mit Hilfe eines kleinen

Schlitzschraubenziehers oder ähnlichem entfernen.

Die defekte Lampe auswechseln.Ausschließlich

Halogenlampen zu max. 20W (G4) verwenden und darauf

achten, diese nicht mit den Händen zu berühren. Die

Lampenabdeckung wieder schließen (Schnappverschluss).

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingedreht sind, ehe man sich an

den Kundendienst wendet.8

EN - Instruction on mounting and use
