HASZNÁLATI ÚTMUTATÓ DU6111E GORENJE

HU Felszerelési és használati utasítás

asistenciu, overiť správne nasadenie žiaroviek do sedla.38

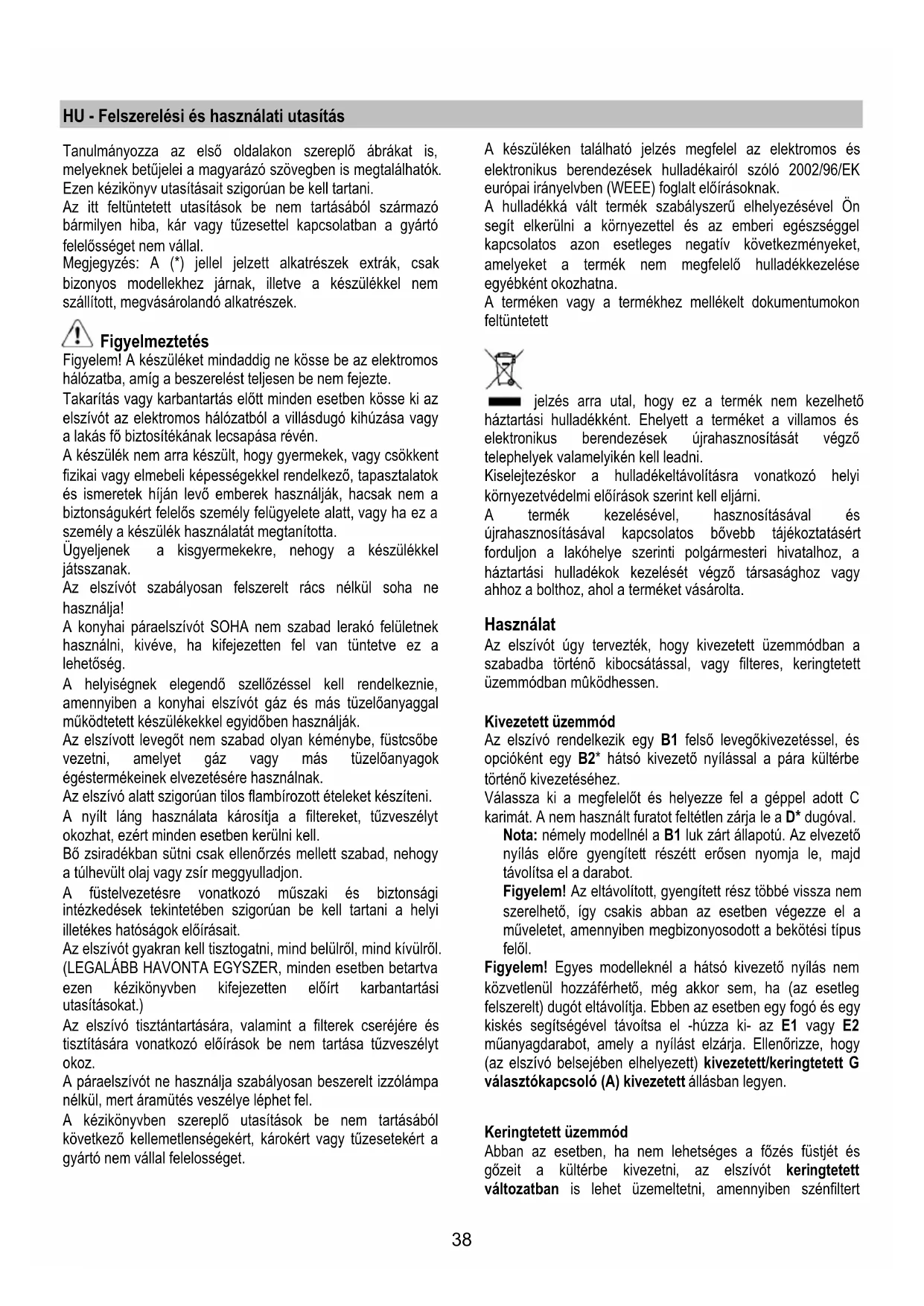

HU - Felszerelési és használati utasítás

Tanulmányozza az első oldalakon szereplő ábrákat is,

melyeknek betűjelei a magyarázó szövegben is megtalálhatók.

Ezen kézikönyv utasításait szigorúan be kell tartani.

Az itt feltüntetett utasítások be nem tartásából származó

bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó

felelősséget nem vállal.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak

bizonyos modellekhez járnak, illetve a készülékkel nem

szállított, megvásárolandó alkatrészek.

Figyelem! A készüléket mindaddig ne kösse be az elektromos

hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az

elszívót az elektromos hálózatból a villásdugó kihúzása vagy

a lakás fő biztosítékának lecsapása révén.

A készülék nem arra készült, hogy gyermekek, vagy csökkent

fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok

és ismeretek híján levő emberek használják, hacsak nem a

biztonságukért felelős személy felügyelete alatt, vagy ha ez a

személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel

Az elszívót szabályosan felszerelt rács nélkül soha ne

A konyhai páraelszívót SOHA nem szabad lerakó felületnek

használni, kivéve, ha kifejezetten fel van tüntetve ez a

A helyiségnek elegendő szellőzéssel kell rendelkeznie,

amennyiben a konyhai elszívót gáz és más tüzelőanyaggal

működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe

vezetni, amelyet gáz vagy más tüzelőanyagok

égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt

okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy

a túlhevült olaj vagy zsír meggyulladjon.

A füstelvezetésre vonatkozó műszaki és biztonsági

intézkedések tekintetében szigorúan be kell tartani a helyi

illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről.

(LEGALÁBB HAVONTA EGYSZER, minden esetben betartva

ezen kézikönyvben kifejezetten előírt karbantartási

Az elszívó tisztántartására, valamint a filterek cseréjére és

tisztítására vonatkozó előírások be nem tartása tűzveszélyt

A páraelszívót ne használja szabályosan beszerelt izzólámpa

nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából

következő kellemetlenségekért, károkért vagy tűzesetekért a

gyártó nem vállal felelosséget.

A készüléken található jelzés megfelel az elektromos és

elektronikus berendezések hulladékairól szóló 2002/96/EK

európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön

segít elkerülni a környezettel és az emberi egészséggel

kapcsolatos azon esetleges negatív következményeket,

amelyeket a termék nem megfelelő hulladékkezelése

egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és

elektronikus berendezések újrahasznosítását végző

telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi

környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és

újrahasznosításával kapcsolatos bővebb tájékoztatásért

forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a

háztartási hulladékok kezelését végző társasághoz vagy

ahhoz a bolthoz, ahol a terméket vásárolta.

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a

szabadba történõ kibocsátással, vagy filteres, keringtetett

üzemmódban mûködhessen.

Az elszívó rendelkezik egy B1 felső levegőkivezetéssel, és

opcióként egy B2* hátsó kivezető nyílással a pára kültérbe

történő kivezetéséhez.

Válassza ki a megfelelőt és helyezze fel a géppel adott C

karimát. A nem használt furatot feltétlen zárja le a D* dugóval.

Nota: némely modellnél a B1 luk zárt állapotú. Az elvezető

nyílás előre gyengített részétt erősen nyomja le, majd

távolítsa el a darabot.

Figyelem! Az eltávolított, gyengített rész többé vissza nem

szerelhető, így csakis abban az esetben végezze el a

műveletet, amennyiben megbizonyosodott a bekötési típus

Figyelem! Egyes modelleknél a hátsó kivezető nyílás nem

közvetlenül hozzáférhető, még akkor sem, ha (az esetleg

felszerelt) dugót eltávolítja. Ebben az esetben egy fogó és egy

kiskés segítségével távoítsa el -húzza ki- az E1 vagy E2

műanyagdarabot, amely a nyílást elzárja. Ellenőrizze, hogy

(az elszívó belsejében elhelyezett) kivezetett/keringtetett G

választókapcsoló (A) kivezetett állásban legyen.

Keringtetett üzemmód

Abban az esetben, ha nem lehetséges a főzés füstjét és

gőzeit a kültérbe kivezetni, az elszívót keringtetett

változatban is lehet üzemeltetni, amennyiben szénfiltert39

szerelünk fel. Így a füst és pára szűrés után a vezérlőpanel

felett található elülső rácsozaton át újra a belső térbe kerül.

Ellenőrizze, hogy (az elszívó belsejében található)

kivezetett/keringtetett választókapcsoló (F) keringtetett

Az elszívó motor nélküli modellek csak kivezetett változatban

működnek és külső elszívó egységhez (ez nem jár a

készülékhez) kell kötni őket.

A főzőkészülék felülete és a konyhai szagelszívó legalsó

része közötti minimális távolság nem lehet kisebb, mint 60cm

elektromos főzőlap, és 75cm gáz vagy vegyes tüzelésű

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb

távolság szerepel, azt kellfigyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai

páraelszívó belsejében elhelyezett műszaki adattáblán

feltüntetett feszültséggel. Ha az elszívó rendelkezik

villásdugóval, csatlakoztassa egy hozzáférhető helyen

elhelyezett, az érvényben lévő szabványoknak megfelelő

dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval

(közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat

nem hozzáférhető, szereljen fel egy szabványos, kétpólusú

megszakítót, amely III. túláram-kategória esetén biztosítja a

hálózatról való teljes leválasztását, a telepítési szabályoknak

FIGYELEM! mielőtt az elszívó áramkörét visszaköti a

hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e,

mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése

Az elszívó a falra vagy faliszekrény aljára szerelhető. Ha van,

használja a H fúrósablont, vagy illessze az elszívót a falra,

illetve a faliszekrény aljára, és ceruzával jelölje be az

elkészítendő furatokat.

Felszerelés a falra – Az elkészített furatokba helyezze be a J

tipliket, a felső furatokba tegye be a két K csavart, vegye le a

rácsot és akassza az elszívót a két csavarra, végül helyezze

be a harmadik, L csavart, és valamennyit csavarozza be.

Felszerelés faliszekrényre – Rögzítse az elszívót a 4 M

csavarral a faliszekrény belseje felől.

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-

kapcsolóval ellátott kezelőpanellel rendelkezik.

Amikor a konyhában különösen nagy a párakoncentráció,

használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt

5 perccel kapcsolja be az elszívót, és a főzés befejezése után

15 percig működtesse tovább.

Mindig nyissa ki az N* páragyűjtőt.

Ha az Ön által megvásárolt készülék elektromos vagy

mechanikus működtetésű, a billentyűk és/vagy nyomógombok

és/vagy fogantyúk a világítás, valamint a szelep nyitásának és

zárásának szabályozására szolgálnak.

Figyelem! Takarítás vagy karbantartás előtt minden

esetben kösse ki az elszívót az elektromos hálózatból a

villásdugó kihúzása vagy a lakás fő biztosítékának

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről

(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A

tisztításhoz használjon semleges folyékony mosószerrel

átitatott nedves ruhát. Kerülje a súrolószert tartalmazó

mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt

okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

A helytelen karbantartás, vagy a fent említett utasítások be

nem tartása miatt a motorban esetleg bekövetkező károk vagy

tűzesetek miatt semmiféle felelősséget nem vállalunk.

Visszatartja a főzésből eredő zsírrészecskéket.

Amennyiben tartórácsban van elhelyezve, a zsírszűrő a

következő típusú lehet:

A papírszűrőt havonta egyszer kell cserélni, illetve akkor, ha

felső oldala elszíneződött, és a színezés a rácson keresztül is

A szivacsszűrőt havonta egyszer langyos, szappanos vízben

el kell mosni, és 5–6 mosás után ki kell cserélni.

A fémszűrőt havonta egyszer kézzel (nem agresszív

tisztítószerrel), illetve mosogatógépben (rövid ideig, alacsony

hőfokon) el kell mosni.

Mosogatógépben történő mosáskor a fém zsírszűrő

elszíneződhet, de ez egyáltalán nem befolyásolja szűrési

A zsírszűrőhöz úgy férhet hozzá, ha a P akasztókat kiakasztja

és az M vagy R2 rögzítőket kioldja.

Az önhodó fémszűrőnek nincs tartórácsa, ha el akarja távolítani,

húzza a P4 kiakasztó rugókat hátrafelé és engedje le a szűrőt.

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt

történik meg, a tűzhely típusától és a zsírszűrő

tisztogatásának rendszerességétől függően. Mindenképpen

cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

a következo típusok egyike lehet:

Szögletes S1, S2 vagy S3:

Felszerelés (S1 vagy S2): helyezze be a T hátsó oldalt, és

Felszerelés (S3): Az O gomb 90 fokos elfordításával távolítsa

Helyezze el a matracszerű szénszűrőt az erre szolgáló helyre,

és az O gomb 90 fokos elfordításával rögzítse azt, majd zárja40

Leszereléskor járjon el ellenkező sorrendben.

Köralakú (V1-V2-V3-más modellek):

Bajonettzár: helyezze el a motorvédő rácsot lefedve középen,

ügyelve arra, hogy a szénfilteren lévő X1, X2 vagy X3 illesztő

pont illeszkedjen az Y1 vagy Y2 hivatkozási ponttal, ezután

fordítsa el az óra járásával megegyező irányban.

Leszereléskor az ellentétes irányban fordítsa el. Ha

rendelkezik Z füllel, ezt előzőleg kissé emelje meg.

Bármilyen karbantartási munka megkezdése előtt szüntesse

meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,

A 40 W-os égő cseréje –Csavarja ki a meghibásodott égőt,

és cserélje ki egy max. 40 W E14 ovális izzóval. Az égő

foglalatához a rács kiemelése után férhet hozzá.

Halogén izzó cseréje – Egy kis csavarhúzót vagy más

hasonló eszközt emelőként használva, emelje ki a védőlapot.

Cserélje ki a meghibásodott égőt. Kizárólag max. 20W (G4)

halogénizzót használjon, ügyeljen rá, hogy kézzel ne érjen az

égőhöz. Zárja vissza a lámpabúrát (bekattan).

Amennyiben a világítás nem működik, mielőtt a műszaki

szervízszolgálatot hívná ,ellenőrizze, hogy az égők helyesen

illeszkednek-e a foglalatba.41
