MODE D'EMPLOI GW12703 Gewiss

Chronothermostat à relais, encastrable

Attention! La sécurité de l'appareil n'est garantie que si on respecte les instructions mentionnées ci-joint. Il est donc nécessaire de les lire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des milieux non poussiéreux et où il n'est pas nécessaire d'avoir une protection spéciale contre la pénétration d'eau.

L'organisation de vente GEWISS est à votre disposition pour toute éclaircissement ou information technique.

• Description générale 48
• Description des commandes 49 - Modalités de fonctionnement 50 - Programmation paramètres. 52
• Personnalisation du programme journalier 57 - Fonction Party/Holiday 59 - Fonctionnement manuel 60 - Commande à distance. 61
• Fonctionnement en cas de black out 61 - Programmes prédéfinis 62 - Paramètres préprogrammés. 63

Instructions pour l'installation

• Montage 64

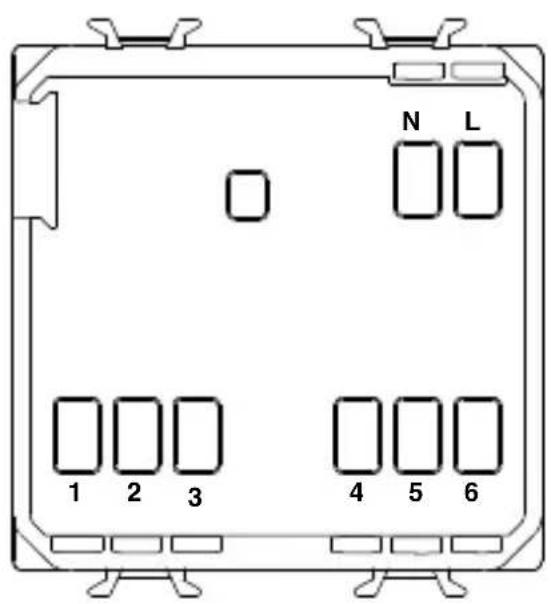

• Description des bornes 65

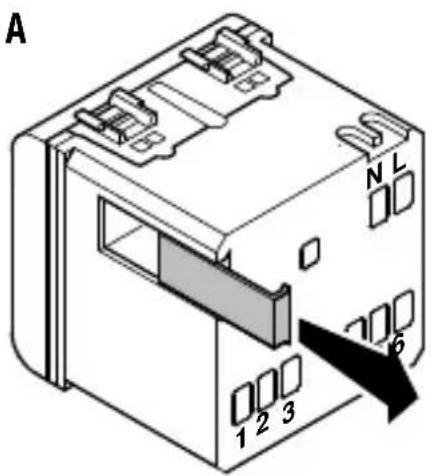

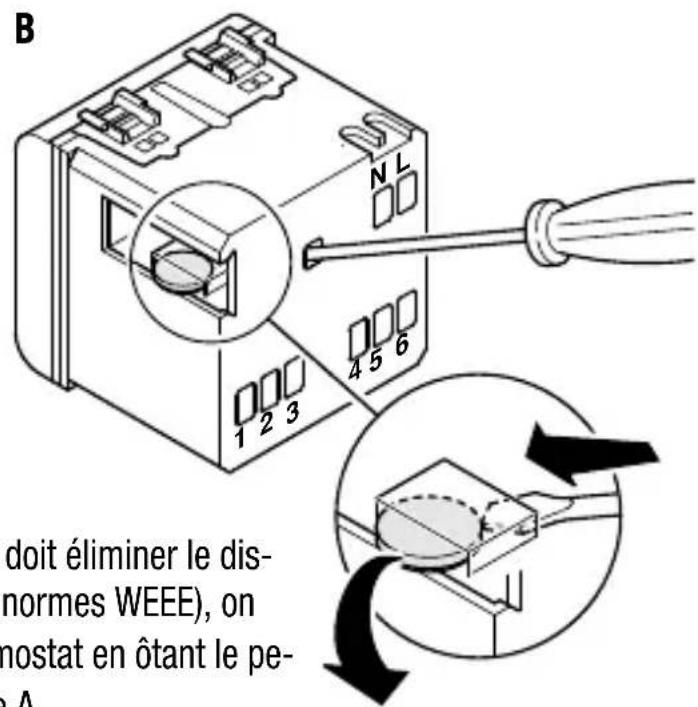

• Comment enlever la batterie 65

CHARACTERISTIQUES FONCTIONNELLES / DONNÉES TECHNIQUES 66

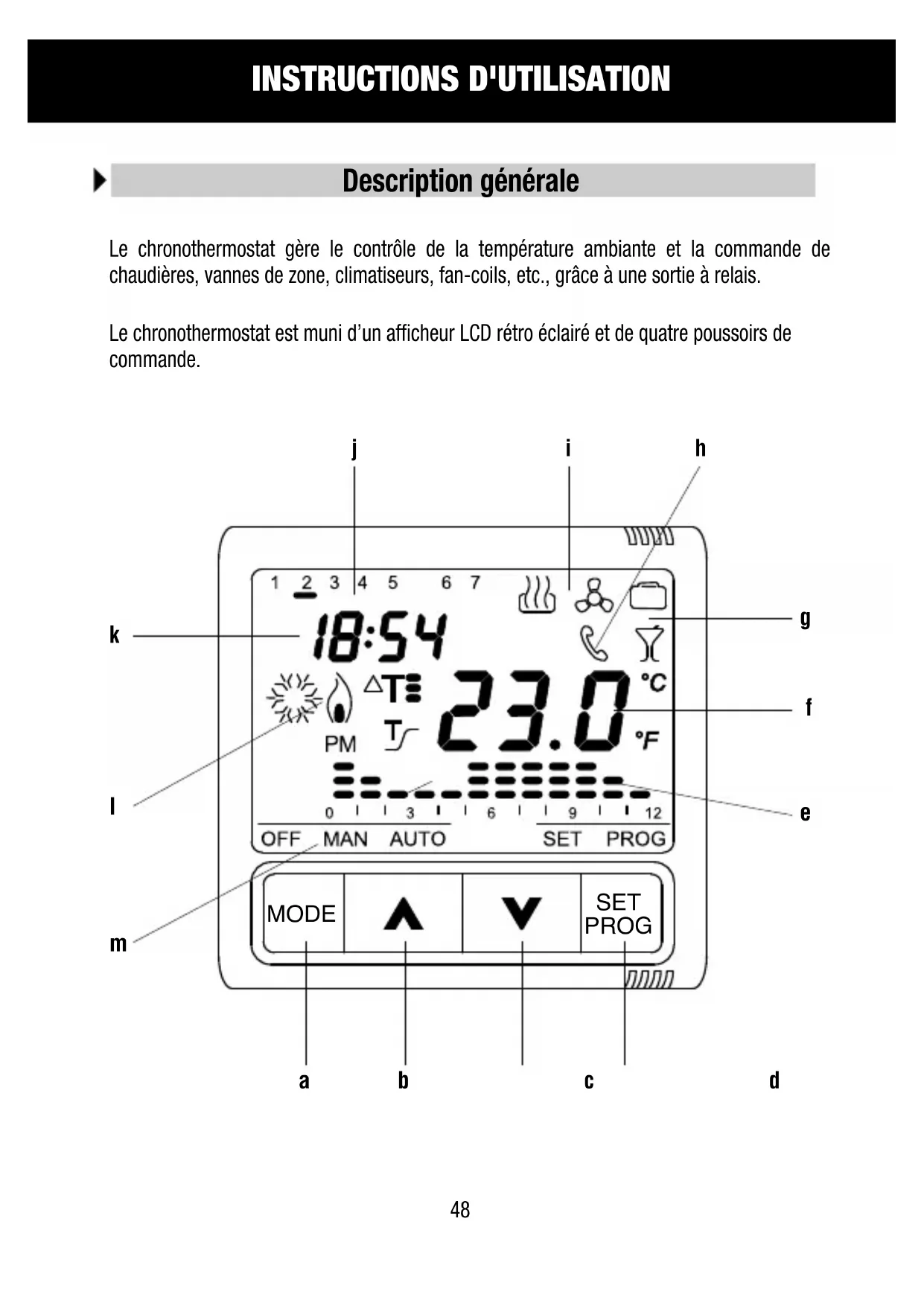

Description générale

Le chronothermostat gère le contrôle de la température ambiance et la commande de chaudières, vannes de zone, climatiseurs, fan-coils, etc., grâce à une sortie à relais.

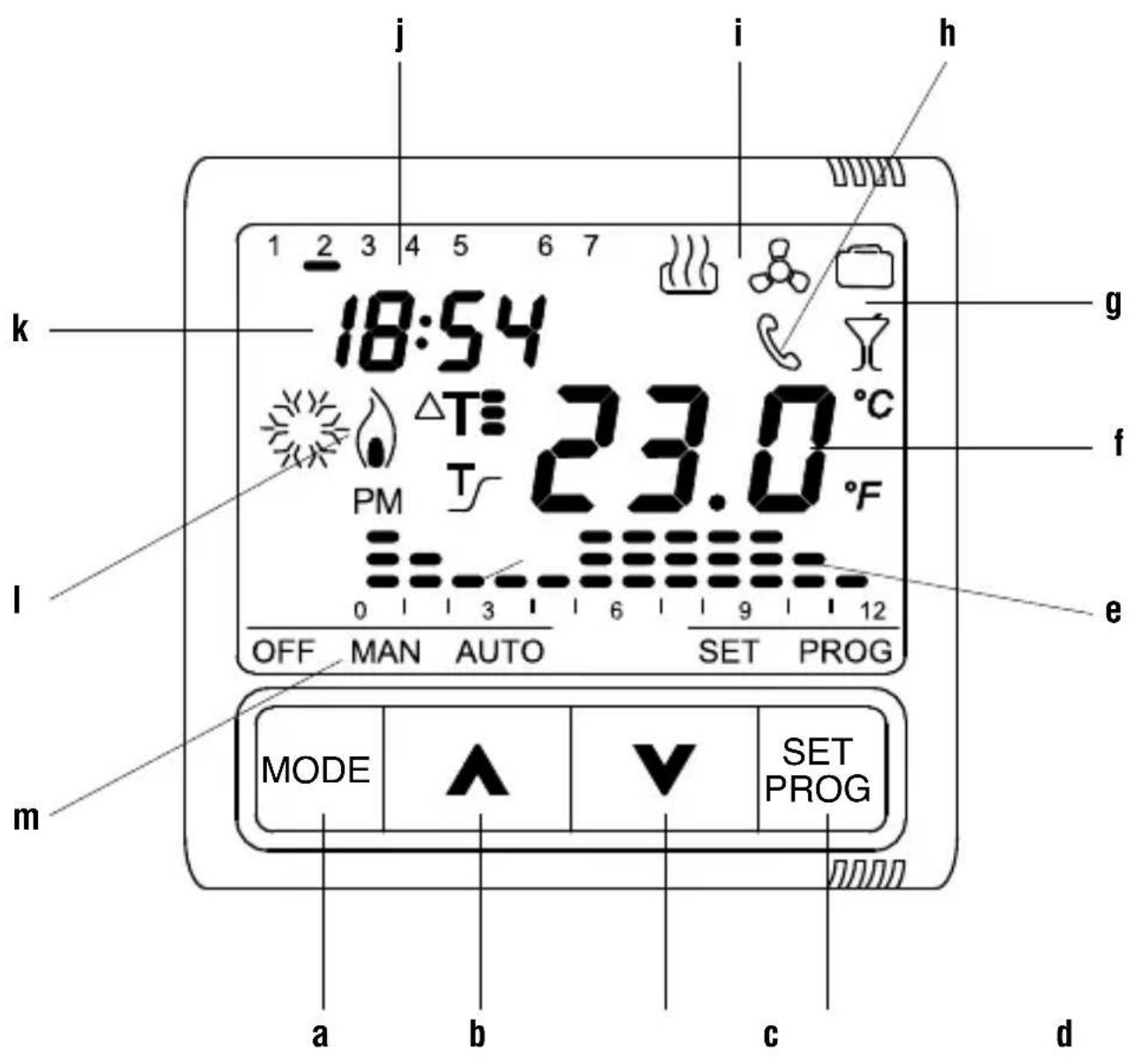

Le chronothermostat est muni d'un afficheur LCD rétro-éclairé et de quatre poussoirs de commande.

Poussoirs de commande symbole

a MODE: sélection de la modalité b Increment/Sélection des paramètres C Décrement / Sélection des paramètres d SET/PROG: Définition des programmes /Programmation

MODE

SET/PROG

Signalisations sur afficheur

Profil du programme journalier Température ambiantes mesurée Fonctions HOLIDAY et PARTY Signalisation de l'activation par système de contrôle à distance GSM Type de fonctionnement (chauffage / climatisation) Jour Heure Activation chauffage / climatisation Modalité de fonctionnement

OFF MAN AUTO

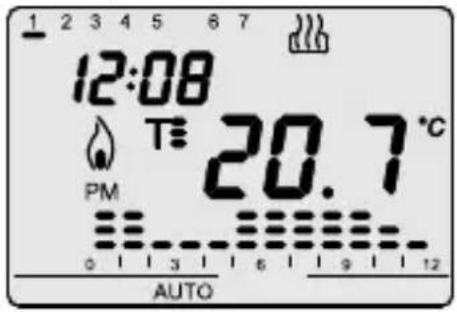

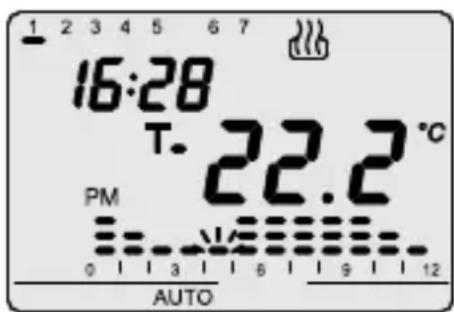

Modalités de fonctionnement

Le chronothermostat prévoit trois modes de fonctionnement différents :

• AUTOMATIQUE
• MANUEL
• OFF/ANTIGEL / PROTECTION HAUTES TEMPERATURES

Pour passer d'un mode à un autre, on utilise la touche MODE.

Dans le fonctionnement automatique, le chronothermostat utilise un programme programmable par l'utilisateur, qui peut même être différencié pour chaque jour de la période. Sur l'afficheur apparaisent la parole AUTO, la température ambiante mesurée, et le symbole de set-point relatif au quart d'heure courant.

Dans le profil horaire, la petite colonne relative à l'heure courante clignote, ainsi que la représentation du set point activé.

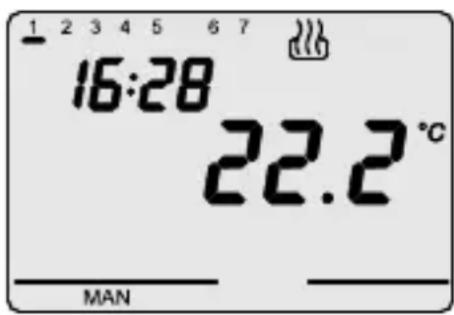

Dans le fonctionnement manuel, le chronothermostat utilise de façon permanente un set-point de température que l'on peut programmer en agissant sur les touches AV

Sur l'afficheur apparaissent la parole MAN et la température ambiante mesurée.

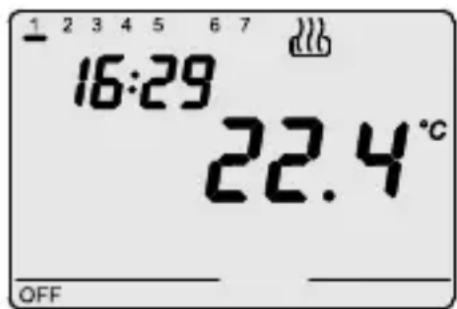

Les fonctionnements antigel / protection hautes températures sont actifs, respectivement, dans les modalités chauffage et climatisation.

Dans ces deux cas, le chronothermostat utilise le setpoint de température antigel / protection hautes températures qui a été programmé.

Sur l'afficheur apparaissent la parole OFF et la température-

Modalités de fonctionnement

ture ambiance mesurée. Pendant le fonctionnement, la fermeture du contact de sortie (activation chauffage / climatisation) est signalisée de la façon suivante:

Chauffage

Le symbole indique que le chauffage est allumé.

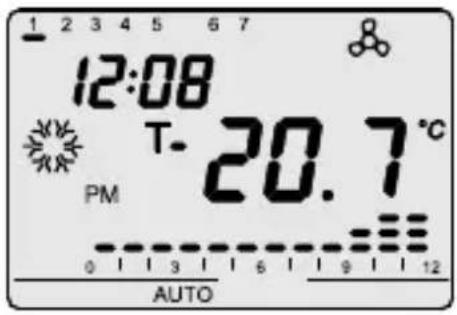

Climatisation

Le symbole indique que la climatisation est allumée.

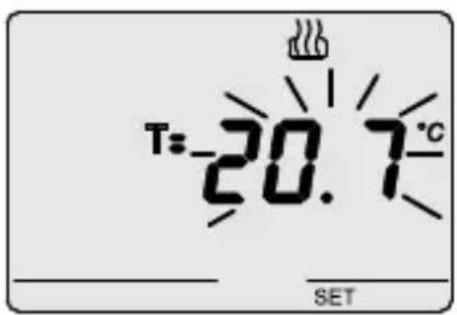

Programmation des paramètres

Pour exécuter la programmation des paramètres, appuyer une fois sur la touche SET/PROG.

Le symbole SET apparait sur l'afficheur.

En même temps, le symbole OU commence à clignoter.

Il est alors possible de modifier, en séquence :

• le type de fonctionnement : climatisation / chauffage
• le jour de la semaine
• les heures
• les minutes
• l'unité de mesure de température
• Le set-point T1
• Le set-point T2
• Le set-point T3
• la valeur de la température antigel / protection haute températures
• l'activation de l'autoapprentissage (disponible exclusivement pour le type de fonctionnement "chauffage")
• la valeur différentielle de réglage.

On confirme la valeur de chaque paramètre en appuyant sur la touche MODE.

Pour passer à la phase de programmation, soit on appuie à nouveau sur la touche SET, soit la sortie se fait automatiquement 30 secondes après la dernière valeur tapée.

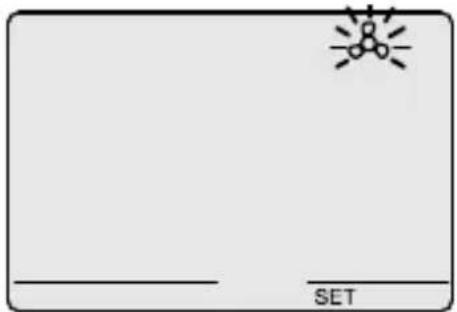

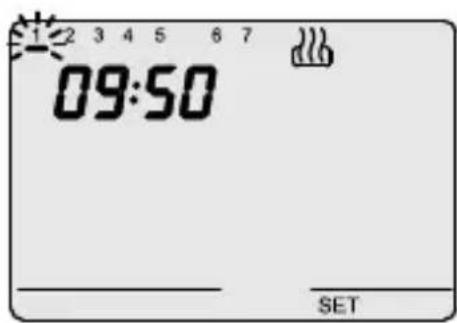

Sélection chauffage/climatisation

Lorsque le symbole du clignote, il est possible de sélectionner le type de fonctionnement en agissant sur les touches AV. Pour confirmer, appuyer sur la touche MODE dans les 30 secondes qui suivent.

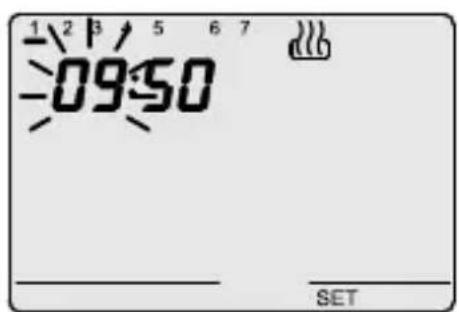

Programmation du jour de la semaine

Quand la barre du jour de la semaine clignote, sélectionner le jour courant avec les touches (lundi V = 1, mardi = 2.... dimanche = 7)

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

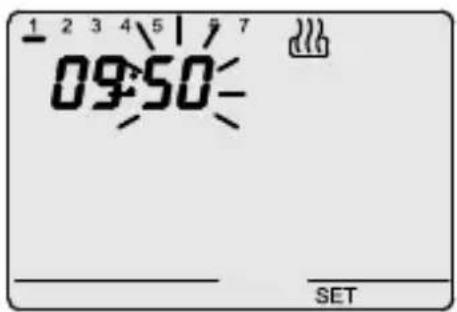

Programmation de l'heure

Quand les chiffres des heures clignotent, programmer l'heure avec les touches AV

Pour confirmer les valeurs programmées, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Programmation des minutes

Quand les chiffres des minutes clignotent, programmer les minutes avec les touches AV

Pour confirmer les valeurs programmées, appuyer sur la touche MODE dans les 30 secondes qui suivent.

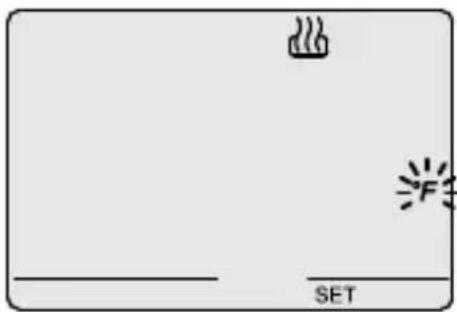

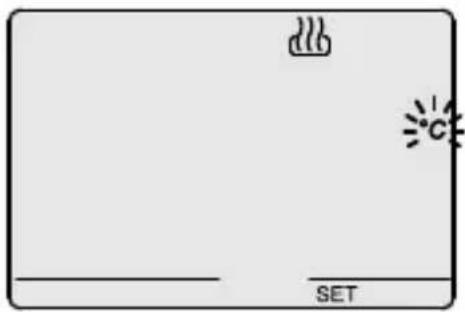

Programmation de l'unité de mesure de température

Quand le symbole °C ou °F commence à clignoter, sélectionner l'unité de mesure, avec les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

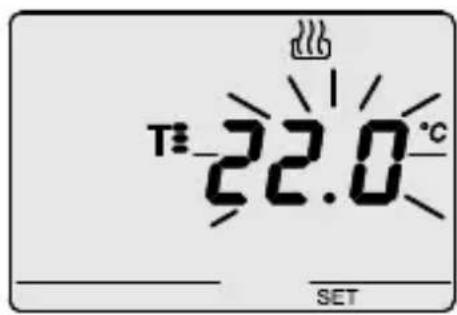

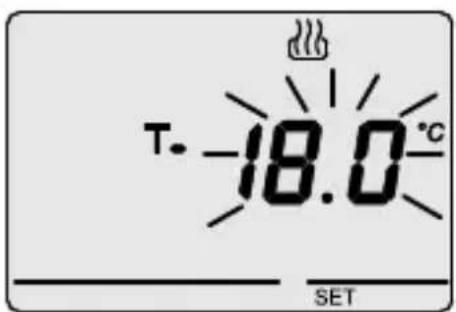

Quand le symbole apparait, la valeur de la température commence à clignoter.

Régler la valeur de T1 avec les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Programmation des paramètres

Quand le symbole apparait, la valeur de la température commence à clignoter.

Régler la valeur de T2 avec les touches

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Programmation du set-point T3

Quand le symbole apparait, la valeur de la température commence à clignoter.

Régler la valeur de T3 avec les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

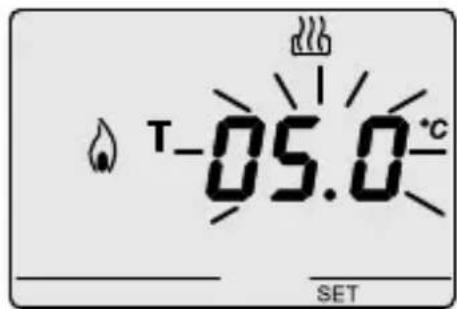

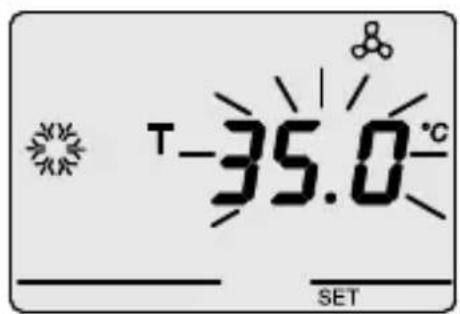

Programmation de la valeur de la température antigel / protection haute températures

La valeur de la température commence à clignoter.

Suivant le type de fonctionnement (chauffage / climatisation) il est possible de régler la valeur de la température antigel / protection haute températures, en agissant sur les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Entre les valeurs de set-point il existe les rapports suivants : Chauffage : T antigel < T1 < T2 < T3

Climatisation : T1 < T2 < T3 < T haute température

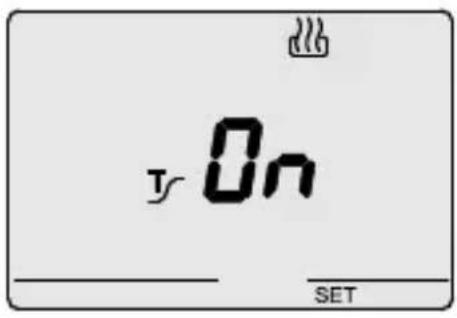

Activation de l'autoapprentissage (disponible exclusivement pour le type de fonctionnement chauffage).

Quand le symbole apparait, activer (ON) ou désactiver (OFF) la fonction, avec les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

L'autoapprentissage permet d'optimiser l'avance (max 2 heures) de l'activation du chauffage.

Le chronothermostat gère automatiquement l'avance, de façon à garantir la température programmée au début de chaque période du profil programme.

Cette fonction s'active dans le fonctionnement "chauffage", et seulement dans la modalité "automatique".

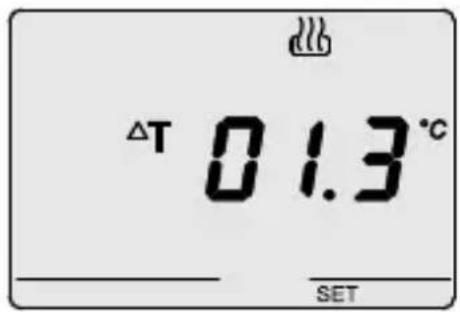

Programmation du différentiel de réglage

Quand le symbole apparait, programmer la valeur du différentiel de réglage, avec les touches AV

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Cette valeur est différente suivant le type de fonctionnement (chauffage / climatisation), elle représente l'écart entre le set point programme et la température effective d'activation.

Sauf certaines situations particulières, nous vous conseillons de maintenir les valeurs préprogrammées.

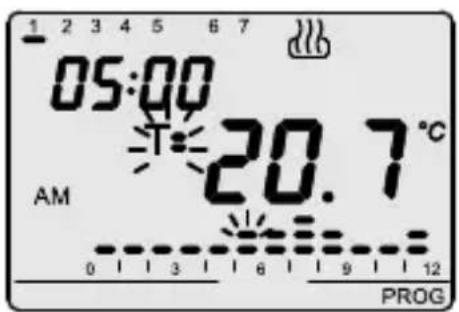

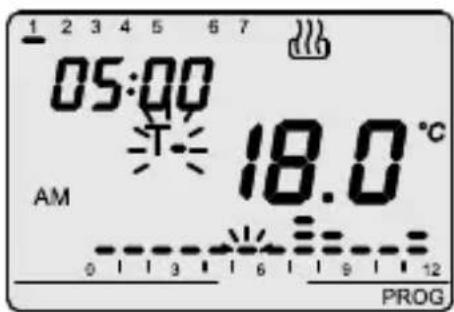

Personnalisation du programme journalier

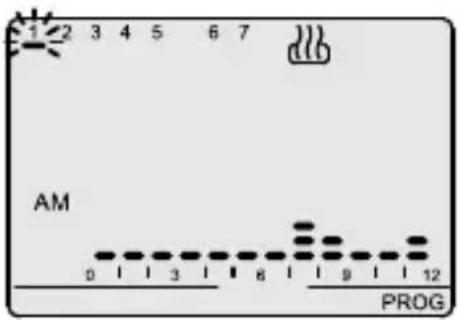

Pour exécuter la personnalisation du programme journalier préprogrammé, ou pour faire une modification, appuyer deux fois sur la touche SET/PROG.

Sur l'afficheur apparait le symbole PROG, et la barre du premier jour de la semaine commence à clignoter. Sélectionner le jour désiré, avec les touches AV. Pour confirmer la sélection, appuyer sur la touche MODE dans les 30 secondes qui suivent.

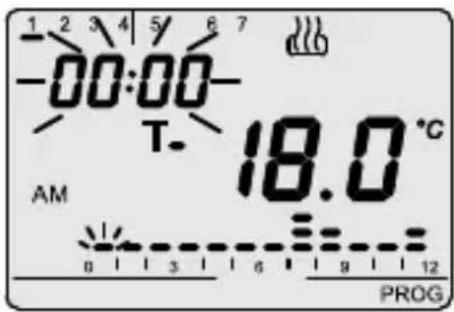

Après la confirmation du jour, l'afficheur visualise le profil courant relatif au jour choisi. L'horaire commence à clignoter. Avec les touches, augmenter l'heure jusqu'au point où l'on désire modifier le profil proposé ; pendant cette augmentation, sur le profil horaire, la petite colonne relative à l'horaire sélectionné clignote. Pour confirmer la sélection, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Sur l'afficheur l'un des symboles Tou Tgi- Tg note, et la valeur qui correspond au set-point sélectionné apparait.

Avec les touches sélectionner le nouveau setpoint, qui sera appliqué jusqu'à la variation suivante dans le programme.

En appuyant à nouveau sur la touche MODE il est possible de sélectionner un nouvel horaire, à partir duquel on peut désirer un nouveau set point, en procédant de la façon que nous venons de décrire.

Personnalisation du programme journalier

L'horaire diminue/augmente à pas de 15 minutes à chaque pression des touches, AV par conséquent il est possible de définir jusqu'à 4 périodes de programmation pour chaque heure. Pour confirmer la programmation, appuyer sur la touche MODE de façon prolongée; on passe automatiquement à la programmation du jour suivant.

Copie du programme

Si l'on désire copier le programme sur le jour suivant, confirmer la programmation exécutée en appuyant en même temps sur les deux touches dans les 30 secondes qui suivent.

Quand on a terminé la programmation de toute la semaine, appuyer sur la touche SET/PROG pour revenir au fonctionnement normal.

Pour activer le programme, sélectionner le mode de fonctionnement AUTO en appuyant sur la touche MODE jusqu'à ce que le symbole AUTO apparaisse sur l'afficheur.

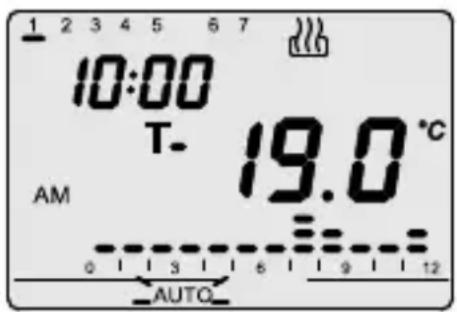

Forçage temporaire de la température

En mode de fonctionnement AUTO il est possible de forcer temporairement le set-point de température activé, en utilisant les touches pour programmer la valeur désirée.

Pour confirmer cette valeur, appuyer sur la touche MODE ou attendre 5 secondes.

L'activation du forçage est signalée sur l'afficheur par le clignotement du symbole AUTO.

Le forçage reste actif jusqu'à la première variation du profil horaire dans le programme.

En mode de fonctionnement AUTO, l'afficheur visualise le profil horaire relatif à la demi-journée en cours (MATIN / APRES-MIDI).

En appuyant en même temps sur où peut afficher le profil relatif à l'autre demi-journée.

Cette indication reste active pendant 5'', à la fin desquelles le profil courant apparait à nouveau.

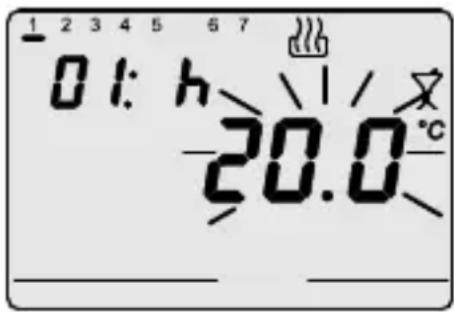

La fonction Party permet d'exclure temporairement le programme prédéfini (mode AUTO) ou bien le set point manuel (mode MAN), en insérant un set-point de température différent pour une période allant de 1 à 23 heures.

On peut utiliser cette fonction, par exemple, pour prolonger la période de comportement un dîner, une fête, etc...

Pour activer cette fonction, appuyer sur la touche MODE pendant 5'' : sur l'afficheur, le symbole apparait, et la valeur du set-point actif à ce moment clignote.

Avec les touches, on peut programmer la nouvelle valeur du set-point de température.

En appuyant sur la touche MODE on passe à la programmation du nombre d'heures d'activation, qui est visualisé sur l'afficheur. Pour effectuer ce réglage on appuie sur les touches AV

Appuyer sur la touche MODE ou attendre 5 secondes, pour confirmer la programmation exécutée.

Quand la fonction est activée, il est encore possible de modifier la valeur du set-point et de la période d'activation, de la même manière que décrite ci-dessus.

La fonction party reste active jusqu'à ce que la période programmée se termine.

Pendant le fonctionnement, le comptage des heures diminue. Il est possible à n'importe quel moment de désactiver la fonction party, en rétablissant la modalité précédente, en appuyant 2 fois, de façon prolongée, sur la touche MODE.

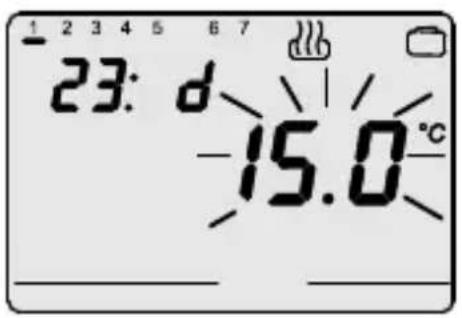

La fonction holiday permet d'exclure temporairement le programme hebdomadaire (modalité AUTO) ou le set point manuel (modalité MAN), en insérant à la main un set-point de température différent, pour une période allant de 1 à 99 jours.

On peut utiliser cette fonction, par exemple, pour programmer une période d'économie pendant les vacances, et la réactivation du programme le jour de la rentrée.

Instructions d'utilisation

Pour activer cette fonction, appuyer de façon prolongée sur la touche MODE (fonction PARTY), puis appuyer à nouveau sur la touche MODE (fonction HOLIDAY).

Le symbole apparait sur l'afficheur.

Avec les touches, programmer la nouvelle valeur du set-point de température. En appuyant sur la touche MODE on passe à la programmation du nombre de jours d'activation, qui est visualisé sur l'afficheur. Pour effectuer ce réglage on appuie sur les touches. Appuyer sur la touche MODE ou bien attendre 5 secondes, pour confirmer la programmation executée.

Quand la fonction est activée, il est encore possible de modifier la valeur du set-point et de la période d'activation, de la même manière que décrit ci-dessus.

La fonction HOLIDAY reste active jusqu'à ce que la période programmée se termine.

Pendant le fonctionnement, le comptage des jours diminue progressivement.

À tout moment il est possible de désactiver la fonction holiday, en rétablissant la modalité précédente, en appuyant de façon prolongée sur la touche MODE.

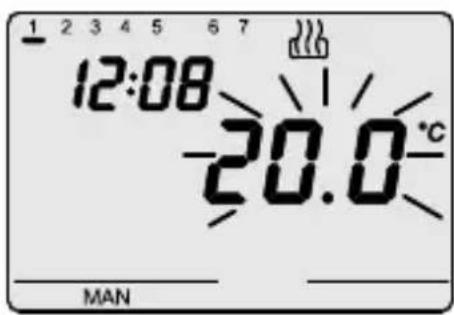

Fonctionnement manuel

Pour activer le mode de fonctionnement manuel, appuyer sur la touche MODE jusqu'à ce que le display affiche la parole MAN. Le set-point de la température se met à clignoter pendant environ 2 sec.

Avec les touches programmer la valeur de set-point désirée ; appuyer sur la touche MODE ou bien attendre 5 secondes pour confirmer la programmation.

Afficheur

L'afficheur LCD est fourni d'un rétroéclairage, qui s'active pendant 5" chaque fois qu'on appuie sur une touche. Dans les modes SET ou PROG, le rétroéclairage reste actif pendant la définition des paramètres et pendant la programmation. Il se désactive à la sortie de ces modalités.

Commande à distance

Le chronothermostat dispose d'une connexion sérielle pour la liaison avec le système de contrôle à distance GSM GW 90 821. Grâce aux commandes SMS (par exemple à partir d'un portable) il est possible de :

• programme le type de fonctionnement (climatisation / chauffage)
• programme la modalité de fonctionnement (manuel/automatique/OFF)
• programme le set point de fonctionnement (seulement modalité MAN)
• demander l'état actuel.

À chaque SMS de commande envoyé au dispositif correspond un SMS de confirmation (avec texte prédéfini non configurable) ; le message de demande de l'état prévoit une réponse qui inclut les informations suivantes :

• type de fonctionnement actuel (chauffage / climatisation)
• modalité de fonctionnement actuelle (OFF/AUTO/MAN)
• température de set point du programme à l'heure actuelle
• température ambiante mesurée
• état de la sortie (ON/OFF).

Chaque fois que le système de contrôle à distance modifie le type ou la modalité de fonctionnement, sur l'afficheur apparaît le symbole

Fonctionnement en cas de black out

Le dispositif est muni d'une batterie de back up qui garantit la sauvegarde, en cas de blackout, de l'heure et du jour de la semaine. Avec l'alimentation fournie exclusivement par la batterie, on a une autonomie de 48 heures dans les conditions suivantes :

• visualisation de l'heure activée
• mesure et visualisation de la température non activées (des tirets apparaisent)
• rétroéclairage non activé
• commutation relais non activée (le contact du relais s'ouvre)
• touches frontales non activées (sauf pression simultanée des quatre touches à la fois).

En l'absence d'alimentation, la pression simultanée des quatre touches frontales à la fois provoque la déconnexion, à l'intérieur du dispositif, de la batterie de back-up. On utilise cette fonction pour préserver l'efficacité de la batterie quand le dispositif n'est pas utilisé pendant une longue période de temps. Dès que le dispositif est à nouveau raccordé au réseau électrique, la batterie se reconnecte automatiquement. Les programmes déjà définis ne seront pas perdus, ni en cas de black-out ni en cas de déconnexion de la batterie.

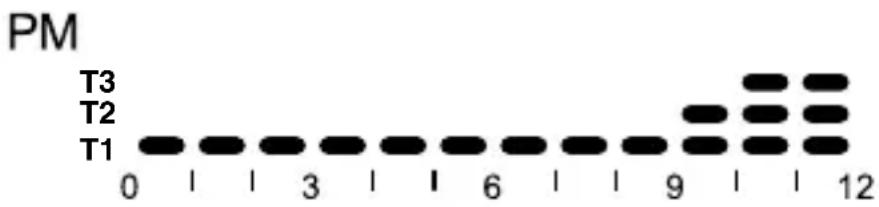

Programmes prédéfinis

Le chronothermostat dispose de 2 programmes prédéfinis, un pour le chauffage et un pour la climatisation.

PROGRAMME CHAUFFAGE Lundi - Vendredi AM

Samedi - Dimanche AM

Programme climatisation

Tous les jours de la semaine

Ces programmes prédéfinis peuvent être modifiés et personnalisés, suivant ses exigences. Pour exécuter les modifications, suivre les indications contenues au paragraphe “Personnalisation du programme journalier”.

Paramètres prédéfinis

Jour de la semaine 1 : lundi

Heure 00:00

Set-point de la température de chauffage T1 16 °C

T2 18°C

Set-point de la température de climatisation T1 24 °C

T2 26°C

T3 28°C

Tprotection 35°C

Autoapprentissage Fonction désactivée

Différentiel de réglage Chauffage 0.2 °C

Unité de mesure température °C

Reset et rétablissement des valeurs préprogrammées

Si on appuie en même temps sur les 4 touches, avec la tension de secteur alimentée, on effectue le reset complet du chronothermostat.

Attention : tous les paramètres et les programmes personnalisés seront annulés.

Au rallumage, le chronothermostat utilise les paramètres et les programmes préprogrammés en usine. Le chronothermostat se met donc en chauffage, en mode OFF. Les fonctions Party et Holiday ne sont pas actives.

Montage

Bornes de câblage

Alimentation

L - Phase

N - Neutre

Relais de sortie

4 - TX (données en sortie) 5 - GND (commun) 6 - RX (données en entrée)

Comment enlever la batterie

En cas de nécessité (par exemple si l'on doit éliminer le dispositif, suivant ce qui est prescrit par les normes WEEE), on peut accéder à la batterie du chronothermostat enlevant le petit couvercle, comme indiqué sur la figure A.

Pour extraire la batterie, nous vous conseillons d'utiliser un petit tournevis, comme indiqué sur la figure B.

Type de fonctionnement : chauffage et climatisation

Modalités de fonctionnement : mode automatique, mode manuel,

antigel / protection hautes températures

Sonde de température: NTC, 100kΩ à 25°C

Précision de la mesure: ± 0.5^ à 20°C

Programmes prédéfinis : 2 programmes par semaine

Résolution programmation horaire : 15 minutes

N° max. de changements de température: 4 par heure

Niveau de température : 3 niveaux (T1, T2, T3) programmables de 5 à 40°C

différenciés pour la climatisation ou pour le chauffage

Résolution du set-point de la température : 0,1°C

Température antigel : réglable de 2 à 7°C

Niveau de protection contre les hautes

températures : régable de 30 à 40°C

Température mode manuel : régable de 5 à 40°C

Différentiel de réglage : réglable de 0.2 à 2°C

Fonction party : temporisée de 1 à 23 heures

Fonction holiday : temporisée de 1 à 99 jours

Forçage temporaire de la température programmable

Autoapprentissage gradient thermique : sélectionnable au maximum 2 heures à l'avance

Unités de mesure : °C ou °F

Intervalle entre deux mesures successives : 1 minute

Commande à distance : avec système de contrôle à distance GSM

GW90821 (non fourni)

Contact en sortie : à relais, sans potentiel, 1 NA/NC 5A (AC1)/2A (AC15), 250V ca

Alimentation : secteur (230 V ca) - fonctionnement normal batterie rechargeable ML 1220 3V - au cas où il n'y a pas d'alimentation de secteur

Dimensions : 2 modules Chorus

Suivant la réglementation en vigueur, à la fin de sa durée de vie, ce produit devra être éliminé différemment des déchets urbains (comme indiqué par le symbole « poubelle barrée » qui se trouve sur le produit). Par conséquent, au terme de l'utilisation de ce produit, l'utilisateur devra se charger de l'apporter dans une station de collecte sélective ajustate, ou bien de le donner au revendeur au moment

de l'achat d'un nouveau produit. La collecte sélective est indispensable pour limiter l'impact potentiel sur l'Environnement et sur la Santé résultant d'une élimination impropre des appareillages électriques et Électroniques à la fin de leur durée d'emploi. Gewiss participe activement aux opérations qui favorisent le reemploi, le recyclage et la récupération corrects des appareillages électriques et Électroniques. Pour des informations supplémentaires, adressez-vous au service local d'élimination des déchets ou au revendeur du produit.
