LE138 - Caméra de surveillance Lupus Electronics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Lupus Electronics
Modèle	LE138
Capteur d'image	CCD 1/3 de pouce, 8,5 mm
Résolution	540 TVL, 752 x 582 pixels (PAL)
Éclairage minimal	0,02 Lux (IR off), 0 Lux (IR on)
Longueur focale	3,6 mm (angle de vue 92,6°)
Rapport signal/bruit	Min. 48 dB
Obturation automatique	1/50 à 1/110 000 s
Gamma	0,45
Éclairage infrarouge	Max. 20 m, 24 LED, 850 nm
Balance des blancs	Automatique (AWB)
Contrôle de gain	Automatique (AGC)
Alimentation	12 V DC, adaptateur secteur inclus
Consommation	95 mA (IR off), 315 mA (IR on)
Température de fonctionnement	-10 °C à 50 °C
Dimensions (L x H)	133 x 51 mm
Classe de protection	IP68
Certifications	CE EMC, FCC CLASS A, RoHS
Support	Support 3 axes (mural/plafond), pare-soleil inclus
Contenu de la livraison	Caméra, pare-soleil, support 3 axes, vis et chevilles, manuel
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux imbibé d'alcool pour le capteur
Sécurité	Utiliser uniquement l'adaptateur d'origine ; installation par un professionnel recommandée ; ne pas exposer à la pluie
Pièces détachées et réparabilité	Utiliser des pièces d'origine ; contacter le fournisseur pour toute réparation

FOIRE AUX QUESTIONS - LE138 Lupus Electronics

Comment installer la caméra Lupus Electronics LE138 ?

Fixez le support au mur ou au plafond à l'aide des vis et chevilles fournies. Passez le câble à travers le mur pour le dissimuler. Ajustez l'angle en desserrant la vis du support 3 axes, positionnez la caméra, puis resserrez la vis.

Quelle est la portée de la vision nocturne ?

La portée infrarouge maximale est de 20 mètres grâce à 24 LEDs infrarouges de 850 nm. En mode IR, l'éclairage minimal est de 0 Lux, permettant une vision en obscurité totale.

Que signifie la classe IP68 ?

La classe IP68 signifie que la caméra est totalement protégée contre la poussière et peut être immergée en continu dans l'eau au-delà de 1 mètre. Elle convient donc à une utilisation en extérieur.

Comment nettoyer le capteur de la caméra ?

Débranchez d'abord la caméra. Nettoyez délicatement la surface du capteur avec un chiffon doux imbibé d'alcool si elle est touchée accidentellement. Évitez de toucher le capteur directement.

Quel type d'alimentation est requis ?

La caméra fonctionne en 12 V DC. L'adaptateur secteur est fourni dans l'emballage. Utilisez uniquement l'adaptateur d'origine pour éviter tout risque électrique.

La caméra est-elle adaptée à une utilisation en extérieur ?

Oui, grâce à sa classe de protection IP68 et sa plage de température de -10°C à 50°C, la LE138 peut être installée en extérieur, à condition d'éviter l'exposition directe aux intempéries ou au soleil prolongé.

Comment ajuster l'angle de vue ?

Le support 3 axes permet un réglage fin. Desserrez la vis de fixation, orientez la caméra selon l'angle souhaité (pan, tilt, rotation), puis resserrez la vis pour verrouiller la position.

Quelle est la résolution de la caméra ?

La résolution est de 540 TVL (lignes TV) avec une définition de 752 x 582 pixels en norme PAL, offrant une image claire et détaillée pour la surveillance.

La caméra dispose-t-elle d'un microphone audio ?

D'après la notice, la caméra n'inclut pas de microphone. Elle est conçue uniquement pour la capture vidéo. Pour l'audio, il faudrait un modèle complémentaire.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez votre fournisseur. N'ouvrez pas la caméra vous-même ; confiez toute réparation à un professionnel agréé. Utilisez uniquement des pièces de rechange d'origine.

MODE D'EMPLOI LE138 Lupus Electronics

Manuel de l'Utilisateur

User Manual

Merci d'avoir acheté un de nos produits Lupus-Electronics. Avant d'utiliser ce produit, veuillez dire attentivement ce manuel d'instructions pour assurer la(Meilleure)utilisation de votre produit.

PRECAUTION IMPORTANTE :

CAUTION

RISQUES DE CHOC ELECTRIQUE

ATTENTION:

Afin d'éviter tout chic electrique, n'exposer pas l'appareil à la pluie ou à l'humidité.

N'utilisez que I'adaptateur secteur fourni d'origine ou demandez conseil à votre fournisseur.

Notre société ne sera pas responsable d'eventuel accident en cas d'utilisation d'appareillages non appropriés.

Si vous n'vez aucune notion d'électricité, veuilles confier l'installation à personne qualifiée.

Si vous avec les notions d'électricité nécessaires à l'installation de votreamera, reférez-vous aux instructions de ce manuel pour monter votreamera de façon optimale.

Ce produit est conforme avec la Directive 2002/95/EC du Parlement et du Conseil Européen du 27 Janvier 2003 liée à la restriction de l'utilisation des substances nuisibles dans les équipements électriques et électroniques(RoHS) et ses amendements.

La Directive WEEE -Waste Electrical and Electronic Equipment concerning les déchets des équipements électriques et Electroniques, entrée en vigueur le 13 février 2003 dans la Loi Européenne a créé un changement important dans le traitement des produits électriques en fin de vie. Si le logo WEEE logo (situé à gauche) est apposé sur le produit ou sur la boîte, il ne peut pas être jeté avec les autres déchets de la maison. Pour plus d'informations sur le traitement et les déchets des produits électriques et les points de collecte, merci de contacter le service municipal des déchets ou le point de vente ou vous avez acheté votre équipement.

Marque CE

Cet apparéil est fabriqué pour se conformer aux interférences radio. La société ne garantit pas que ce manuel soit exempt d'erreurs. Nous nous réservons le droit de réviser ou dePTRirer tout ou une partie du contenu de ce manuel à n'importe quel moment.

Précautions:

1. Lisez attentivement la notice avant utilisation.
2. Avant de nettoyer laamera, veillez à ce que celle-ci soit débrancher.
3. Ne touchez pas la surface du capteur. Utilisez un chiffon doux imbibé d'alcool pour nettoyer la surface si elle est touchée accidentellement.

4. Veillez à ce que la tension d'alimentation soit correcte.

5. Ne pas stocker l'appareil dans l'emplacement suivant :

6. Lieux extrémement chauds ou froids (la température de fonctionnement est de -10 ~ 50 degrés)

7. À proximé de sources ou de champs magnétique
8. Près de puissants rayonnements electromagnétiques
9. Lieux trop humides ou poussiéreux
10. Près de lampes fluorescentes ou des objets reflétant une forte lumière

11. Sources lumineuses trop variable (cela pouvant causeur un scintillagement)

12. Évitez au maximum le contact direct avec le soleil.

13. Ne pas utiliser dans un endroit humide.

14. Ne pas placer au dessus d'un radiateur ou autre source de chaleur.
15. Installer laamera sur un mur ou un plafond solide, ne pas installez sur des surfaces molles, au risque de faire tomber laamera

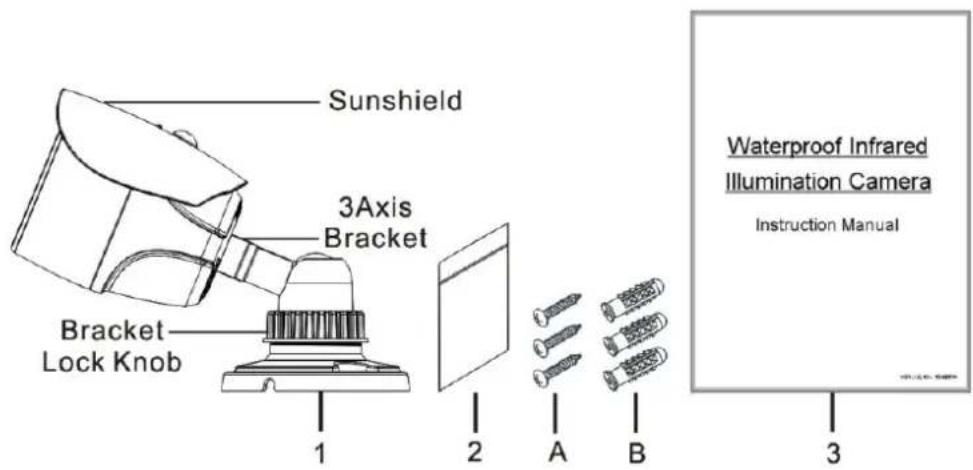

Contenu de la livraison:

1 x camera de video surveillance LE138
1 x pare soleil (sun shield)
1 x Support 3 axes (3-axial bracket)
1 x sachet contenant 3 vis et 3 chevilles
1 x manuel de l'utilisateur

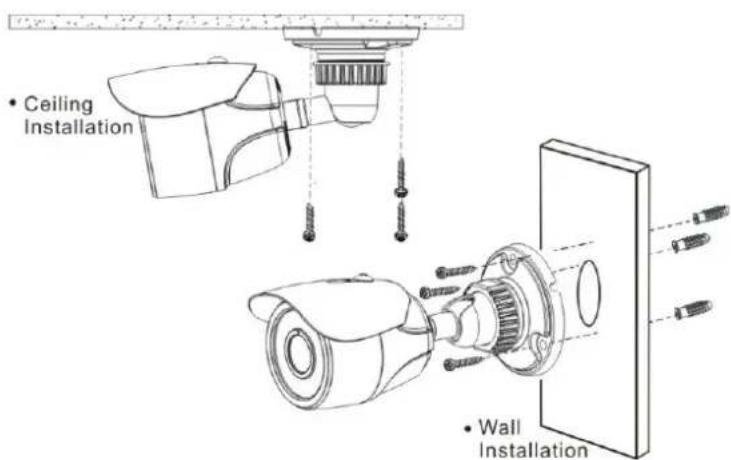

Installation:

Cetteamera peut être installé au mur ou au plafond. Le cable est gainé dans le support de la camera et donc non visible pour éviter tout acte de vandalisme. La manière la plus sure dinstaller votreamera est d'encastrer les cables au mur ou au plafond.

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

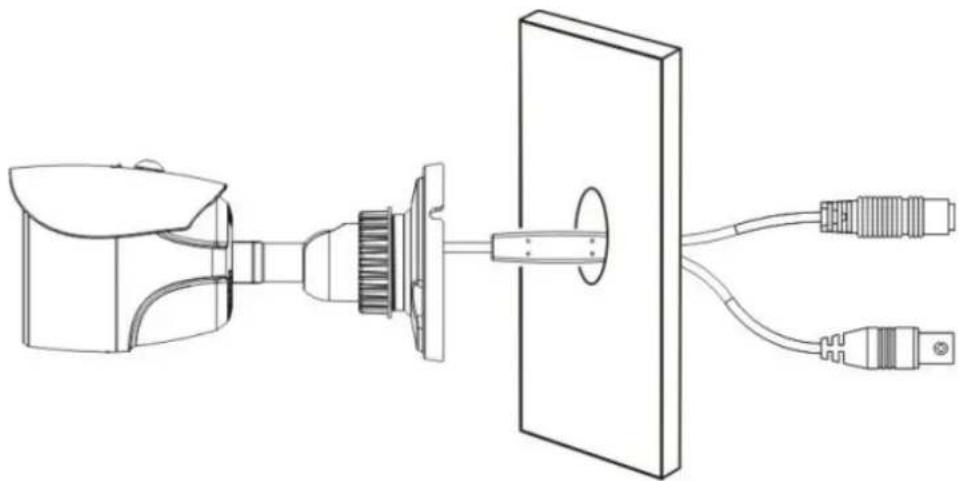

Passez le cable à travers le mur comme illustré ci-dessous:

Utilisez les vis et chevilles fournis pour fixer laamera.

Attention: Assurez-vous que le dessous du support soit au ras de la surface à sceller pour éviter les agressions extérieurs. (Humidité, vandalisme etc.)

LUPUS

ELECTRONICS

SECURE YOUR LIFE.

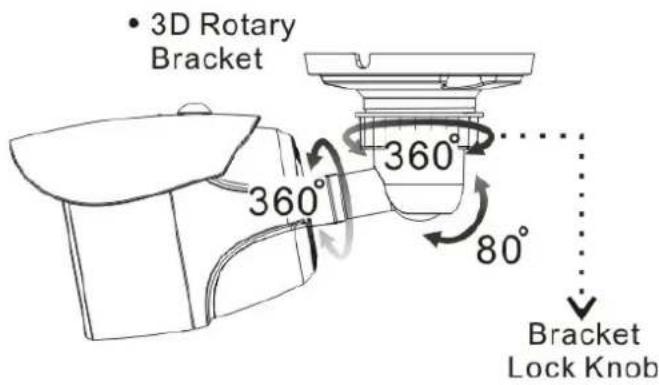

Ajustement des 3 axes support:

Déseeer la vis pour ajuster l'angle youlu de laamera. Dès que vous avez trouve la bonne position, reisser la vis.

• Capterur d/images: Capterur CCD 1/3 de pouces 8,5 mm
  540TVL
• Résolution PAL: 752x582 pixel
  Eclairage Min.: 0,02 Lux (F1.2, IR off), 0 Lux (IR on)
  Longueur focale: 3.6mm (92.6°)
  Valeur S/N : min. 48dB
  Obturation Automatique: 1 / 50 1 / 110,000
  Valeur Gamma: 0,45
  Eclairahe infra-rouge: max. 20 metres, 24 LED's, 850nm.
  Balance des blancs automatique (AWB)
• Contrôle automatique de gain (AGC)
  Voltage: 12V DC
• Consommation: 95mA (IR off), 315mA (IR ON)
• Température de fonctionnement: de -10 à 50^
  Adaptateur secteur inclus
  Support mural/plafond inclus
  Dimensions: 133(L) × 51() mm
• Classe de protection: IP68
  Certifications: CE EMC, FCC CLASS A, RoHs

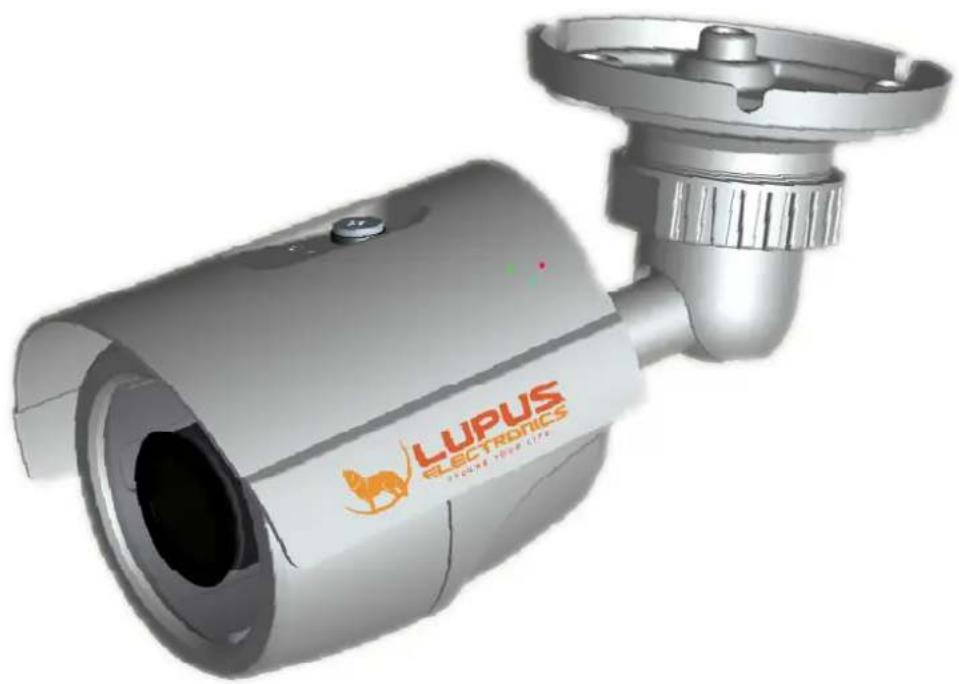

LUPUSNIGHT®

LE-138
